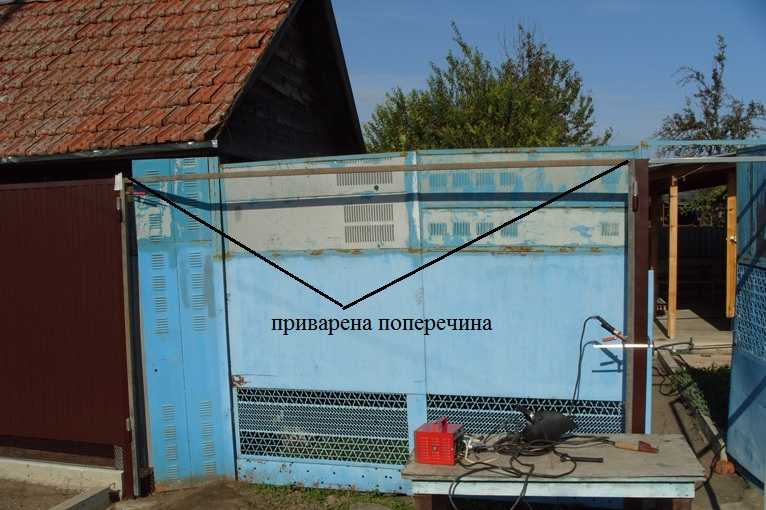

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

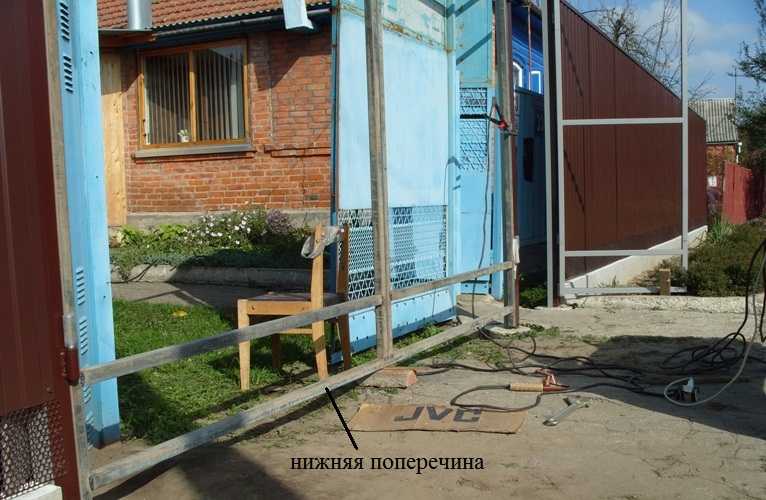

Точно также прихватываем трубу по низу.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

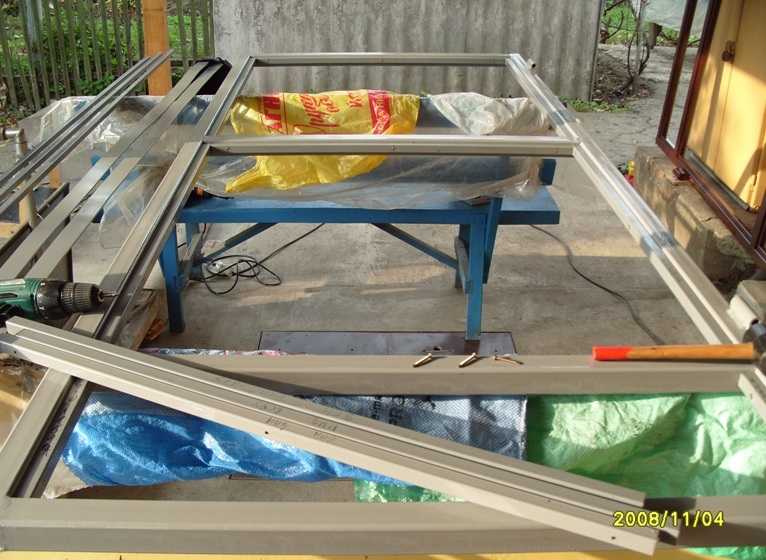

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

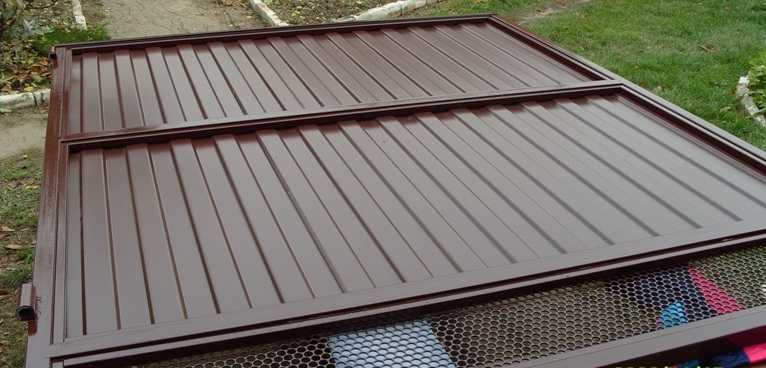

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

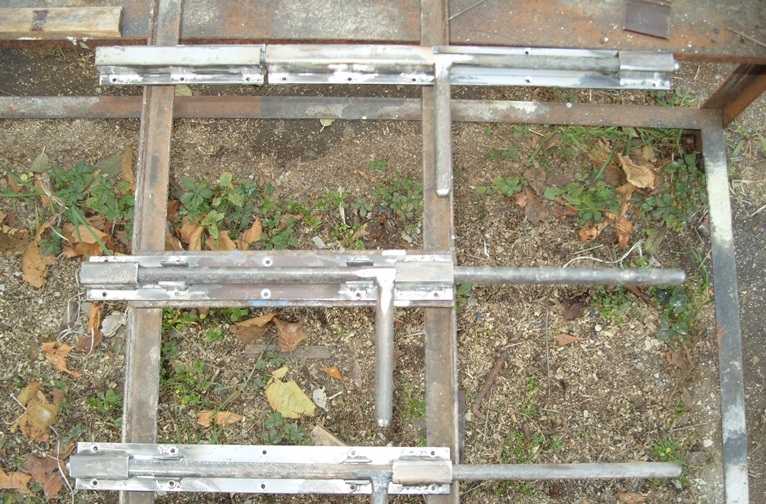

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Этапы производства работ

Вне зависимости от типа конструкции, все действия по их изготовлению разбиваются на несколько этапов.

  1. Выбор проекта. Имеются в виду не только конструктивные особенности, но и габаритные размеры. Одновременно следует точно определиться с местом расположения – ворота должны иметь свободное пространство для открывания/закрывания. Различные типы ворот имеют свои отличия, одним для функционирования необходимо много свободного пространства, другие таких проблем не имеют. Ширина проезда должна выбираться с учетом типа и размеров автомобильного транспорта.

  2. Покупка материалов изготовления, фурнитуры и элементов декора. Если ворота имеют сложную конструкцию, то требуется покупать электрическое оборудование, системы управления и обеспечения безопасности. Отдельно решается вопрос с источниками электроснабжения. Материалы рекомендуется покупать с небольшим запасом, так как уже во время изготовления могут возникать потребности в небольших корректировках конструкции.

  3. Изготовление элементов ворот. Согласно выбранному типу, надо подготовить все элементы конструкции, проверить их соответствие запланированным размерам. На заключительном этапе поверхности окрашиваются устойчивыми красками для наружных работ.

  4. Монтаж на месте. В зависимости от вида ворот, монтажные мероприятия могут состоять из нескольких этапов. Первый ­­– земляные и строительные работы. Имеется в виду сооружение кирпичных столбиков или заливка бетонных фундаментов под металлические вертикальные стойки. Дополнительно могут бетонироваться специальные элементы. Второй – монтажные работы. Отдельные элементы собираются в единую конструкцию, проверяется функциональность каждого из них. При необходимости делается подгонка, исправляются обнаруженные проблемы.

Как видно из перечня, объем работ довольно большой и требует серьезных практических навыков исполнителей.

Распашные ворота с калиткой

Самостоятельное изготовление деревянных ворот с калиткой позволит сделать уникальную часть экстерьера дачного участка. Конструкция будет соответствовать индивидуальным потребностям каждого владельца.

На этапе проектирования измеряется ширина и высота проёма, а также толщина стен. Выбирается тип конструкции, модель (деревянная или металлическая) и т.п. Важным является правильный выбор древесины.

Дальше понадобятся чертежи. Деревянные ворота для гаража своими руками можно сделать и без них, но есть риск, что конструкция не будет соответствовать необходимым размерам после изготовления.

Из материалов понадобится:

  • дерево;
  • петли;
  • замки, рукоятки, крепежи;
  • металлические части, профилированная или круглая труба.

Также необходимо подготовить инструмент для работы:

  • пила;
  • дрель;
  • сварка;
  • рубанок;
  • шлифовочная машинка;
  • киянка;
  • молоток;
  • наборы крепежей.

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.Деревянные ворота – хороший и экономный способ обезопасить свой гараж

Деревянные части обрабатывают рубанком, а потом шлифуют. Для этого можно использовать шлифовочную машинку или же комбинацию дрели и специальной насадки. Также можно на этом этапе нанести первый слой антисептика.

Рама в такой конструкции изготавливается из дерева или металла. Стальные изделия будут более надёжными, но и стоят такие материалы немного дороже. Хотя все зависит от выбора владельца дачи. Металл скрепляют между собой сваркой, а деревянные элементы садят на болты. В деревянном варианте крепежами также выступают шурупы, крепёжные пластины и гвозди.

Популярные статьи  Лучшие моющие пылесосы с аквафильтром: рейтинг ТОП-10 лучших моделей + советы по выбору

Доски обшивки на каркас монтируются по предварительно проделанным отверстиям. Это очень важный этап создания деревянных ворот с калиткой, поскольку здесь формируется внешний вид изделия.

Есть 4 возможных варианта, как расположить доски на калитке и воротах:

  • горизонтально;
  • диагонально;
  • вертикально;
  • узором.

Защитой для деревянных поверхностей зачастую выступает антисептик. Но, кроме этого вещества, можно использовать краску, лак с морилкой и т.п. Последний вариант лучше, поскольку после него остаётся видна структура дерева, что придаёт ему эстетический внешний вид. Если все работы выполнить качественно, то прослужат они долгие годы.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

  1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
  2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
  3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
  4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

  • нельзя отпереть отмычкой;
  • можно крепить в местах частой эксплуатации двери;
  • нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

  1. Сдвиговые.
  2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Необходимое оборудование и инструменты

В процессе работы понадобятся:

  1. Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
  2. Лопата или садовый бур, трамбовка – для установки столбов.
  3. Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
  4. Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.

    Фото: привариваем дверной проем калитки к закладным элементам столба

  5. Шуруповерт с саморезами – для фиксации профнастила.
  6. Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
  7. Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Завершение процесса

В завершение строительных работ ворота необходимо покрасить. Кроме этого, для отделки поверхности можно применить и грунтовку. Подходящую краску можно будет подобрать в специализированном магазине, где опытные консультанты помогут с выбором.

Последний этап также подразумевает монтаж профнастила. Для этого металлопрофиль разрезается на несколько частей необходимого размера, после чего их надо закрепить. Полученные листы следует уложить внахлёст в одну волну. Чтобы закрепить их, можно применить различные методы. В основном для этих целей используются саморезы. Иногда будет актуальнее применять клипсы или болты.Это интересно: ворота для частного дома.

Стоит отметить, что саморезы должны быть предназначены специально для крепления металлического материала. Болты необходимо подбирать, учитывая высоту и толщину профнастила на створках. Дырки для установки крепежа надо сделать заранее. Для этого применяется электрическая дрель. Далее делается установка металла профильных листов, которые фиксируются выбранным крепежным элементом. После этого можно будет использовать готовые ворота по назначению.

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

Изготовление и воротных створок

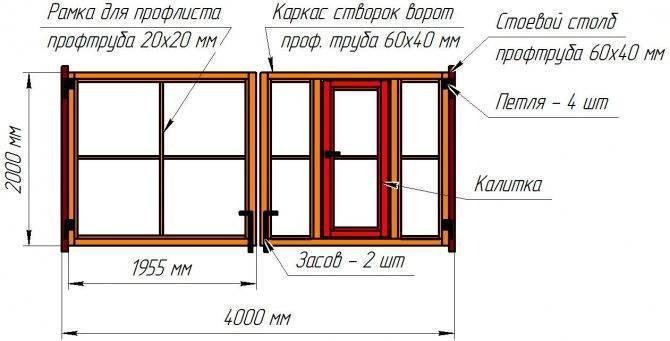

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см.

Изготовление воротных створок предполагает выполнение следующих работ:

  1. Изготавливается каркас:
    • 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
    • 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
    • 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
    • 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
  2. Стыки каркаса свариваются при помощи сплошного шва.
  3. После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
  4. Далее каркас усиливается:
    • 1) берется профильная труба 20х30;
    • 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
    • 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
    • 4) вырезанные элементы приваривают к каркасу.
  5. Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

  1. Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
  2. Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
  3. Вырезанная часть снижает жесткость воротной конструкции.
  4. В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Материал для изготовления ворот

В производстве распашных ворот используются следующие материалы:

  • ковка;
  • сэндвич-панели;
  • металлический профильный лист;
  • поликарбонат;
  • дерево.

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

Монтаж

Как изготовит калитку поэтапно

Рассмотрим все этапы пошагово.

Монтаж опорных столбов

Данный этап является самым трудоемким. Стоечные материалы подбира ют в зависимости от того, что будет представлять собой ограда. Материалов для столбов могут послужить трубы из металла, камень и кирпич.

Применение опорных металлических столбов

Опорные столбы чаще всего делают из металлических труб. Это объясняется их дешевизной, скоростью и простотой монтажных работ (по сравнению с кирпичными). Для калиток подойдут профильные трубы размером 8*8 см, а толщина их от 0.3 до 0.4 см. Чтобы монтировать такие столбы, требуется выкопать яму с глубиной 1 метр для каждого. Размер углублений должен быть не менее 0.3*0.3 метров. То, на какую глубину будут выкопаны ямы, зависит от земли:

  • 0.7 метров – для каменистого.
  • 1 метр – для глинистого.
  • Для остальных типов грунта определите глубину уровнем промерзания (медиана по регионам средней полосы бывает 1.2 метра).

Рассмотрим другие столбы.

Опорные столбы из камня или кирпича

Такие столбы для калитки из профнастила своими руками делают размером в 1.5 кирпича, или же 0.39*0.39 метра. Размер основания не менее 0.5*0.5 метра, и в виде сложности выполнения, эти столбы встречаются не так уж и часто. Дополнительная степень прочности будет обеспечена посредством труб из металла. Их монтируют в яму до того, как в них будет залит бетон. Кирпич или камень укладывают вокруг установленных труб из металла, и приваривание закладных из металла, на которые будут установлена ворота и калитку, выполняется к трубам.

Калитка из профнастила

Как и было сказано выше, создание калитки из профилированного настила будет происходить по указанным этапам. После создания чертежа требуется подготовить все нужные инструменты, и такие работы проводят посредством:

  • Лома (чтобы утрамбовать щебенку).
  • Бетономешалки.
  • Садового бура (нужен, чтобы рыть ямы).
  • Измерительных инструментов (рулетки, угольники и линейки).
  • Шурупов и шуруповерта.
  • Карандаша, мела и чернил (для создания разметки).
  • Угловой шлифовальной машинки (резак требуется для металла).
  • Сварочного аппарата.

Итак, поговорим, как сделать каркасную конструкцию?

Создание каркаса

Каркас подготавливают из профилированных труб, имеющих сечение 6*4 см. Для начала посредством металлической щетки удаляют ржавчину, грязь, и есть возможность сделать такую операцию посредством угловой шлифовальной машинки (потребуется щетка-круг). Далее требуется сделать детали, угол для торцов вертикального направления, поперечного элемента снизу и сверху равен 45 градусов. Для торцов поперечных деталей посередине он будет составлять 90 градусов относительно элементов на оси. Далее требуется при помощи электрической сварки соединить все элементы готового типа. Когда будет готов каркас, к нему приварите ручку, пластину для замка, петельные навесы. По окончанию сварки конструкцию нужно обработать антикоррозионным покрытием, заранее убрав окалину. На заключительном этапе выполните грунтование и окрашивание каркаса.

Монтаж фурнитуры

Установка калитку на опорные столбы

Монтаж калитки проводится после того, как будет собран каркас и отвердеет в течение нескольких дней смеси бетона

Далее важно произвести такие действия

Под рамой требуется поставить брусок из древесины.
Поставьте калитку прямо (выравнивание важно проводить, применяя строительный уровень).
Отметьте на опорных столбах места, где будут монтированы калиточные петли.
Проверьте, как происходит открытие и закрывание.
Приварите петли.
Произведите зачистку швов, грунтовку и окрашивание.

Далее поговорим о том, как зашивать калитку.

Зашивка калитки на опорные столбы

Итак, как сделать калитку из профнастила своими руками по фото? Профилированный лист требуется раскроить ножовкой или ножницами по металлу. Применять угловую шлифовальную машинку вовсе нежелательно в виду сгорания защитных покрытий и образования ржавчины. Саморезы нужно вкручивать в гребни волн без особых усилий (прокладка должна быть лишь придавлена). Сильное вкручивание приведет к деформации, потере эластичности и трещинам на прокладке.

Цена калитки

Ямы под стойки

Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Затем в уже имеющиеся ямы засыпается щебень или гравий, толщиной около 15 см. Это делается для своеобразной подушки. Затем приступаем к замесу бетонного раствора.

Для раствора используем цемент (марка М400), песок и щебень, в пропорции 1:2:4. Это легко можно сделать самостоятельно – добавляя воду, все элементы смешиваются до однородной массы.

Начинаем вставлять опорные стойки в ямы, и заливаем изготовленным раствором

Обратите внимание, стойки должны находиться ровно и четко по вертикали. Многие строители для придания устойчивости, перед погружением приваривают к нижней части стоек несколько горизонтальных планок. В качестве планок можно использовать уголок из металла, также подойдет и арматура

Дожидаемся, пока бетон полностью просохнет. Точного срока нет для высыхания, все зависит от погоды, но минимум два − три дня

В качестве планок можно использовать уголок из металла, также подойдет и арматура. Дожидаемся, пока бетон полностью просохнет. Точного срока нет для высыхания, все зависит от погоды, но минимум два − три дня.

Что в итоге

Установка откатный ворот из профнастила своими руками — сложная, но не невыполнимая задача. Конечно, распашные ворота поставить намного легче, но сдвижные дают больше возможностей по автоматизации и закрытию широких проездов. Кроме того, их сложнее заблокировать снегом или неудачно припаркованными автомобилями.

Для монтажа нужно выбрать, из какого профиля сделать откатные ворота, начертить подробную схему, залить монолитный фундамент под противовесом, сварить несущий и вспомогательный каркас, подобрать комплектующие и установить их, сбалансировать створку, закрепить профлист. Звучит сложно, но если вы тщательно будете следовать нашей инструкции и привлечете хотя бы одного помощника для работы с уже собранной рамой, у вас все получится. И у вас будут надежные, удобные, прочные и красивые ворота, которым будут завидовать соседи.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Лаги для забора из металлопрофиля

Металлические и деревянные лаги для забора из профлиста, их преимущества и недостатки, какие лучше выбрать, как их крепить и сколько они стоят. Об этом — в статье.

Выбор профнастила для строительства забора

Если Вы не знаете, какой из многочисленных видов профнастила лучше подойдет для Вашего забора — то эта статья для Вас. Преимущества и недостатки того или иного типа профлиста, советы по выбору с точки зрения цены, надежности и дизайна.

Оцените статью
Adblock
detector
