Погружение шпунта СШК: мощь технологий для вашего фундамента

При строительстве объектов в сложных гидрогеологических условиях, на насыщенных водой грунтах или вблизи существующих зданий возникает необходимость в надёжном ограждении котлована. Шпунтовые сваи типа СШК (сварные шпунтовые сваи корытного профиля) являются одним из самых эффективных решений для создания водонепроницаемых и жёстких стен. Технология погружение шпунта ларсена в грунт требует специального оборудования и тщательного расчёта, поскольку от правильности выбора метода зависят устойчивость ограждения, сроки строительства и сохранность окружающей инфраструктуры. В данном материале подробно рассмотрены особенности шпунта СШК, основные способы его погружения (вибропогружение, забивка, вдавливание), области применения, а также сравнительный анализ методов с точки зрения производительности, экологичности и экономической эффективности.

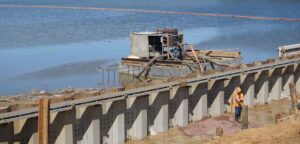

1. Что такое шпунт СШК и где он применяется

Шпунтовые сваи СШК изготавливаются из горячекатаного или сварного металлического профиля, имеющего форму жёлоба с замковыми соединениями по краям. Такая конструкция позволяет создавать непрерывную стену из последовательно погружённых элементов, где замки обеспечивают герметичность и совместную работу свай под нагрузкой. Стандартные размеры: длина от 6 до 18 метров, ширина полки — от 400 до 600 мм, толщина стенки — 8–16 мм. Основные преимущества СШК перед трубчатым шпунтом или двутавром: высокая жёсткость на изгиб (момент сопротивления до 3000 см³), удельная масса на 15–20% меньше при равной несущей способности, а также надёжные замки типа «ласточкин хвост», исключающие разгерметизацию. Области применения шпунта СШК включают:

• Строительство подземных паркингов и торговых центров в условиях плотной городской застройки, где необходимо исключить осадку соседних фундаментов.
• Укрепление береговых линий и набережных — предотвращение оползней и размыва грунта водными потоками.
• Возведение противофильтрационных завес на гидротехнических сооружениях (плотины, дамбы, каналы).
• Обустройство глубоких котлованов (более 6 метров) при строительстве мостов, тоннелей и промышленных объектов.

Благодаря корытной форме шпунт СШК отлично работает на изгиб, воспринимая давление грунта и грунтовых вод без значительных деформаций.

2. Ключевые особенности технологии погружения

Выбор метода погружения шпунта СШК зависит от типа грунта (песок, глина, суглинок, скальные включения), глубины залегания водоносных горизонтов, уровня вибрационной и шумовой нагрузки, допустимой для окружающих зданий, а также от требуемой точности вертикальности. Три основные технологии — вибропогружение, ударная забивка и статическое вдавливание — имеют принципиальные различия.

2.1. Вибропогружение шпунта СШК

Наиболее распространённый способ, при котором вибромолот (электрический или гидравлический) создаёт высокочастотные колебания (1500–3000 Гц) с амплитудой до 12 мм. Вибрация снижает силы трения по боковой поверхности сваи, и шпунт под собственным весом и усилием догружателя погружается в грунт. Преимущества: высокая скорость (до 2–3 метров в минуту), отсутствие ударных нагрузок, позволяющих работать вблизи исторических зданий, возможность извлечения шпунта после завершения работ. Ограничения: неэффективен в плотных глинах и грунтах с включениями валунов (размером более 100 мм), также создаёт вибрацию, которая может передаваться на соседние строения при неправильно подобранном режиме.

2.2. Ударная забивка шпунта

Классический метод, использующий дизельные или гидравлические молоты. Забивка шпунта производится ударами заданной энергии (до 50 кДж) с частотой 40–60 ударов в минуту. Метод применяется в любых грунтах, включая гравелистые и мёрзлые (при предварительном оттаивании или бурении лидирующих скважин). Недостатки: высокий уровень шума (110–120 дБ), ударные нагрузки, которые могут повредить замки шпунта при несоблюдении центрирования, а также опасность для фундаментов соседних зданий при плотной застройке. Однако при больших объёмах (более 500 тонн) и в несжимаемых грунтах забивка остаётся экономически оправданной.

2.3. Статическое вдавливание шпунта

Бесшумная и безвибрационная технология, при которой шпунт вдавливается в грунт через специальный домкратный агрегат, опирающийся на уже погружённые сваи или анкерную плиту. Усилие вдавливания достигает 200–400 тонн. Идеален для работ в историческом центре городов, вблизи лечебных учреждений и лабораторий (где вибрация недопустима), а также при малых объёмах работ. Основной минус — низкая производительность (до 20 метров в смену) и необходимость в массивной анкерной системе или грузах-противовесах, что увеличивает стоимость.

3. Этапы выполнения работ по погружению шпунта СШК

Процесс включает несколько последовательных стадий, которые должны выполняться с соблюдением нормативных документов (СП 45.13330, СНиП 3.02.01). Ниже приведён нумерованный перечень основных технологических этапов.

1. Геотехническая разведка и расчёт: бурение скважин для определения слоёв грунта, уровня грунтовых вод, плотности, угла внутреннего трения. На основании данных назначается длина шпунта, глубина его забивки (обычно ниже дна котлована на 2–4 метра) и метод погружения.
2. Доставка и складирование шпунта: сваи разгружаются краном на специальные подкладки, чтобы избежать деформации замков. Проводится визуальный контроль геометрии, отсутствие трещин и ржавчины, при необходимости — зачистка замков и смазка графитовой смазкой.
3. Разметка оси шпунтовой стены: на местности выносятся точки начала и поворота стены, устанавливаются направляющие обноски (деревянные или металлические рамы), обеспечивающие вертикальность погружения с отклонением не более 1:200.
4. Погружение стартового шпунта: первый элемент устанавливается строго вертикально, его погружение производится на 2–3 метра, затем проверяется отвес. Для повышения точности часто используют кондуктор — металлическую раму с пазами.
5. Погружение следующих свай: каждый последующий шпунт вводится замком в замок предыдущего (обычно замок «евро» с направляющими). При вибропогружении контролируется сила тока вибромолота — резкое возрастание указывает на встречу с препятствием.
6. Контроль качества замкового соединения: после завершения участка стены выполняется водопонижение с одной стороны и наблюдение за фильтрацией воды. Допустимая протечка — до 0,05 л/с на 1 погонный метр.
7. Фиксация оголовков и установка распорной системы: при глубине котлована более 5 метров шпунтовая стена усиливается горизонтальными распорками (стальными трубами) или анкерными тягами, чтобы предотвратить выпучивание.

После завершения всех работ в котловане (возведение фундамента, подземных этажей) шпунт СШК может быть извлечён вибропогружателем на повторное использование — при аккуратном демонтаже до 80% свай сохраняют свои свойства.

4. Сравнение методов погружения: критерии выбора

Для наглядного сопоставления трёх основных технологий с точки зрения применимости в разных условиях приведена таблица ключевых параметров:

• Шум: вибропогружение — 85–95 дБ, забивка — 110–120 дБ, вдавливание — 55–70 дБ.
• Вибрационное воздействие: среднее (вибропогружение), высокое (забивка), отсутствует (вдавливание).
• Максимальная скорость (м/мин): 2–3 (вибро), 0,5–1 (забивка), 0,2–0,5 (вдавливание).
• Применимость в скальных грунтах: низкая (вибро), средняя (предварительное бурение — забивка), очень низкая (вдавливание).
• Стоимость работ (условно): средняя (вибро), низкая при больших объёмах (забивка), высокая (вдавливание).

Для большинства объектов в городской среде с рыхлыми и водонасыщенными грунтами оптимальным является вибропогружение шпунта СШК. В случае жёстких требований по бесшумности (ночные работы рядом с жилыми домами) выбирают статическое вдавливание, хотя оно и дороже на 30–50%.

5. Типичные ошибки и способы их предотвращения

На практике встречаются следующие проблемы: разрушение замков из-за перекоса шпунта, недостаточная глубина погружения (шпунт «плывёт» под напором воды), заклинивание вибромолота при встрече с крупными валунами. Чтобы их избежать, необходимо использовать нивелир для контроля вертикальности через каждые 2 метра, применять вибромолоты с регулируемой частотой и амплитудой, а также при первых признаках отклонения извлекать шпунт и бурить лидирующую скважину диаметром на 20–30% меньше поперечного размера сваи. Кроме того, перед началом работ рекомендуется пробное погружение тестового шпунта на 2–3 метра для оценки реальной погружаемости.

6. Экономическая эффективность и экологичность

Использование шпунта СШК позволяет сократить объём земляных работ (не нужны откосы шириной до 4–5 метров), что особенно ценно в стеснённых условиях. За счёт многократного оборачиваемости шпунта (до 10 циклов при бережной эксплуатации) стоимость 1 погонного метра ограждения снижается на 40–60% по сравнению с устройством буронабивных свай или стены в грунте (ТОП-ДАУН). Экологический аспект: вибропогружение создаёт кратковременный дискомфорт для животных и людей, но при использовании шумозащитных экранов и виброизолирующих прокладок на копре воздействие минимизируется. Извлечённый шпунт отправляется на переплавку, что соответствует принципам циркулярной экономики.

7. Рекомендации по контролю качества работ

Заказчику или техническому надзору следует обращать внимание на: наличие паспортов на шпунт (класс стали не ниже С245, подтверждённый заводом-изготовителем), акты освидетельствования скрытых работ (забивка всех свай фиксируется в журнале погружения), исполнительную схему с фактическими отклонениями осей. Допустимая разница в отметках оголовков соседних шпунтов — не более 5 см. При выявлении утечек воды через замки допускается инъектирование бентонитовой глины или акриловых гелей через специальные штуцеры в теле шпунта. Соблюдение этих правил гарантирует, что фундамент здания будет надёжно защищён от пучения, обводнения и боковых смещений грунта на весь период строительства.
