Содержание

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

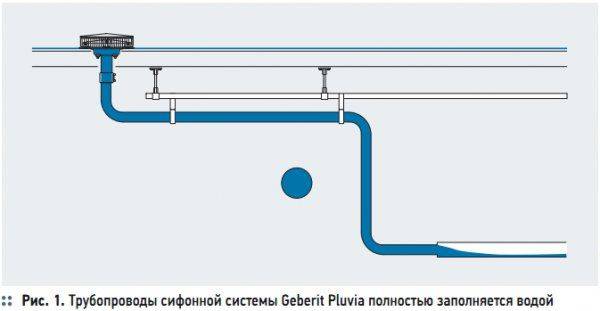

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Особенности проведения работ по монтажу ↑

Кровельные водосточные воронки не так просты в монтаже, как может показаться

Здесь необычайно важно провести правильные и грамотные расчеты, что позволит сформированной системе эффективно справляться с любыми потоками воды в независимости от их объема. Да и при монтаже следует соблюдать верную очередность действий – нарушение технологического процесса может иметь весьма плачевные последствия. Перед монтажом проводят расчет пропускной способности, учитывая при этом, что изделие с сечением 10 см пропускает порядка 12 л воды за секунду

При сечении в 8 см пропускная способность снижается до отметки примерно в 5 л/с. Если же диаметр равняется 15 см, то за 1 с сквозь него способно пройти около 35 литров воды

Перед монтажом проводят расчет пропускной способности, учитывая при этом, что изделие с сечением 10 см пропускает порядка 12 л воды за секунду. При сечении в 8 см пропускная способность снижается до отметки примерно в 5 л/с. Если же диаметр равняется 15 см, то за 1 с сквозь него способно пройти около 35 литров воды.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установкиВодоприемная воронка на крыше

Проводя монтажные работы нужно помнить о следующем:

  1. Место установки воронок должно обязательно быть ниже основного уровня крыши. Угол уклона между основой и монтируемым изделием должен быть минимум 2°, с увеличением до 5° примерно через 50 см. Такую разуклонку создают при укладке утеплительных плит, засыпке керамзитобетона или заливке основания бетонной стяжкой.
  2. Водосточные воронки должны располагаться максимально равномерно – оптимальное расстояние между элементами составляет порядкам 20-25 м.
  3. Сколь бы маленькой ни была площадь кровли, на ней не должно быть менее двух воронок – при засоре одной из них вторая возьмет на себя функции водоотвода. Да и при избыточном объеме воды одна может просто не справиться со своими функциями в полной мере.
  4. Расстояние от края крыши до ближайшей воронки должно составлять от 1 м и более. Что же касается минимально допустимого промежутка между элементами, то он равняется 50 см.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установкиПодготовка участка под монтаж воронки

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установкиСхема монтажа

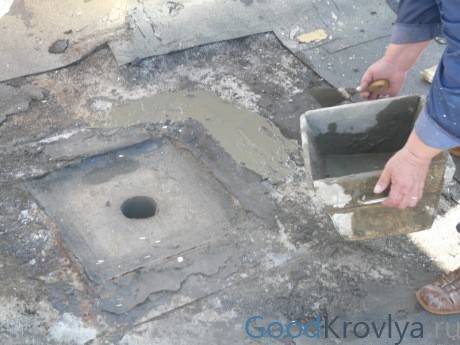

Работы по монтажу проводят в такой очередности:

Всю поверхность крыши размечают на ровные участки, выстраивая их так, чтобы к центру каждого шел небольшой уклон – именно там и будет располагаться воронка. Проще всего выполнить эту процедуру еще до момента облицовки кровли – в этом случае достаточно будет незначительного продавливания в местах установки Если гидроизоляция основания имеет несколько слоев, корпус водосточной воронки располагают между ними, что обеспечивает дополнительную защиту от протекания и оберегает конструкцию от возможных разрушений. Воронку с трубами соединяют посредством специальных раструбов с резиновыми уплотнителями внутри

Еще большую надежность стыков получают посредством сантехнического герметика – важно лишь следить, чтобы он не попал на внутренние поверхности. Это может существенно ухудшить пропускную способность водоотвода. Для закрепления пластикового фартука воронки используют наплавляемый битум, располагая изделие в требуемом положении

Закрывают кровельный пирог специальной мастикой (подойдет и битум), после чего ставят на место защитную решетку. Проводят проверку качества соединений и их герметичности – примерно в 2 м от воронки выливают ведро воды и наблюдают за тем, как быстро и в каком объеме она переходит в водосток. Если все в порядке, приступают к укладке облицовочного покрытия и дальнейшему облагораживанию крыши

Для закрепления пластикового фартука воронки используют наплавляемый битум, располагая изделие в требуемом положении. Закрывают кровельный пирог специальной мастикой (подойдет и битум), после чего ставят на место защитную решетку. Проводят проверку качества соединений и их герметичности – примерно в 2 м от воронки выливают ведро воды и наблюдают за тем, как быстро и в каком объеме она переходит в водосток. Если все в порядке, приступают к укладке облицовочного покрытия и дальнейшему облагораживанию крыши.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установкиЗаливка фартука для герметизации системы

Виды водостоков по материалу изготовления

Перед покупкой и установкой водостоков нужно определиться с материалом изготовления, так как от этого зависит и способ монтажа. Все системы можно разделить на две большие группы: пластиковые и металлические.

Полимерные наборы элементов

Полимерные изделия производят на основе винила с добавлением пластификаторов, стабилизаторов и других компонентов, повышающих прочность и износостойкость элементов. Пластиковые системы служат от 10 до 25 лет.

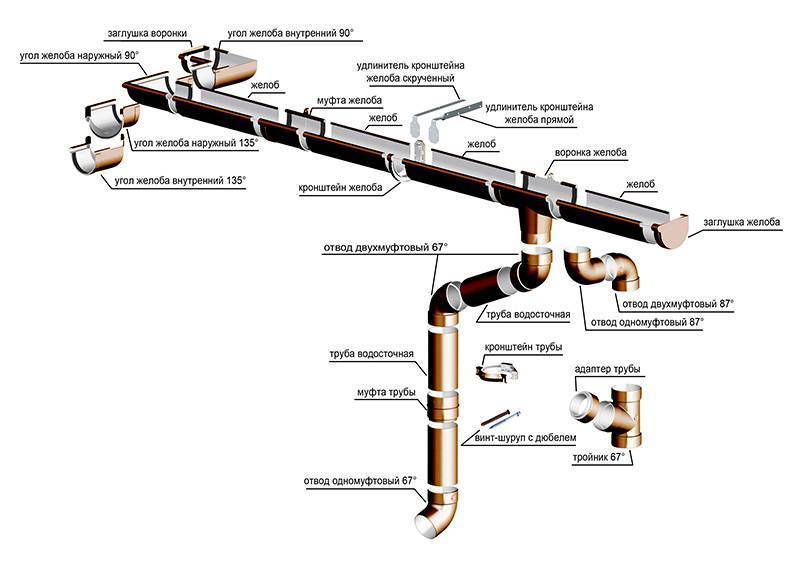

Кроме основных деталей – труб и желобов – в комплектацию полимерных наборов входят соединительные и уплотняющие элементы, благодаря которым сборка производится без сварки, пайки, подгонки угловых частей

Благодаря большому количеству преимуществ строительные организации и владельцы жилья все чаще склоняются к установке именно пластиковых конструкций, которые:

  • намного легче металлических, поэтому рекомендованы для установки на старые здания и дома, где лучше не нагружать стропильную систему и фасад;
  • не теряют эксплуатационных свойств при температуре от -50 °С до +75 °С;
  • не разрушаются коррозией, в отличие от металлических аналогов;
  • устойчивы к агрессивным веществам, которые могут находиться в воздухе или воде;
  • просты в установке – не требуют дополнительных умений, подходят для самостоятельного монтажа;
  • разнообразны по дизайну, можно выбрать систему под цвет кровли или фасада;
  • имеют умеренную стоимость, которая ниже, чем у металлических изделий.

Однако пластиковые системы имеют свои слабые места. Например, они более гибкие, чем металлические, поэтому кронштейны и хомуты устанавливают с небольшим интервалом.

При покупке кронштейнов необходимо помнить, что шаг установки для пластиковых систем – 0,5-0,6 м, тогда как для металлических он больше – 0,7-0,9 м

Под воздействием холода или жары пластик сжимается/расширяется, поэтому обязательными элементами для сборки являются компенсаторы и резиновые уплотнители.

Цвет, особенно у недорогих изделий, может со временем меняться – бледнеть, выгорать. И еще один недостаток – малая устойчивость перед грузами и всевозможными механическими повреждениями. Необходимо следить, чтобы в желобах не накапливались снег и наледь, вовремя их чистить.

Водосточные системы из металла

Металлические системы считаются более прочными, основательными и долговечными. Это объясняется техническими характеристиками материала, который служит в несколько раз дольше, чем самый лучший пластик.

Рассмотрим наиболее популярные решения:

Кроме перечисленных материалов, при изготовлении водосточных систем используются сплавы цинка с титаном, алюминия с цинком.

Первый вариант дорогой и износостойкий, но боится контакта с медью и железом. Второй – более экономичный, к тому же обладает неплохой отражательной способностью, теплостойкостью и красивым серебристым оттенком.

Преимущества металлических изделий касаются прочности и долговечности – по этим показателям они уходят далеко вперед от полимерных аналогов. Однако есть и недостатки: большой вес, теплопроводность, шумность. Если повредить защитное покрытие, стальная деталь начнет покрываться ржавчиной.

Выбирая материал, нужно учитывать и эстетическую сторону, и технические характеристики. Также необходимо ориентироваться на срок эксплуатации кровельного покрытия – гораздо удобнее производить комплексные ремонтные работы.

Сравнительную характеристику пластиковых и металлических водостоков можно найти в этом материале.

Зачем водосток нужен?

Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.

Водосточная система из ПВХ

Основные требования к водостоку

В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание

Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.

Организованный водосток с крыши

Эстетика или практичность?

Стандартная водосточная система выполняет утилитарную функцию – отводит воду со скатной крыши дома подальше от его стен и фундамента

Обычно ее эстетической функции не придают большого значения, но это не значит, что это – неважно

Вот почему современный рынок предлагает полностью укомплектованные водосточные системы, элементы которых можно легко соединять с друг другом. Такие желоба и трубы выпускается полукруглые, трапециевидные, полуэллиптические, коробчатые (еще их называют прямоугольным) или квадратными, и даже имитирующие форму карниза.

Самые популярные в России – желоба полукруглого сечения, отвернутые внутрь или наружу. Причем такие края еще служат ребрами жесткости, что повышает механическую способность элементов к нагрузкам. А вот эллиптическая форма отличается хорошей пропускной способностью, и незаменима для крыш большой площади. В любом случае прогадать с профилем водостока достаточно сложно, но не стоит забывать о том, что правильно подобранная форма желобов по-своему дополняет эстетическую привлекательность дома.

А как выбрать водосток для скатной крыши не только эстетичный и приятной глазу формы, но и максимально практичный, расскажет это видео:

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

  • Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
  • Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

  • Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
  • При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
  • Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
  • Колпак следует хорошо закрепить;
  • Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Принцип действия ливневки

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

на крыше должны быть установлены дождеприемники

Стекающая с крыши вода попадает в желоб, после этого в воронки и систему отводных труб, затем водный поток поступает в дождеприемник и в трубы под землей и уже оттуда в коллектор. Вся система должна быть выполнена правильно, иметь нужный угол наклона, чтобы вода без проблем могла попасть в конечный пункт водосбора. Если кровля неплоская, то это упрощает систему сбора и отвода воды.

На плоской крыше сделать систему непросто, здесь нужно делать уклон в конструкции кровли, чтобы вода могла попасть к приемным воронкам. Водосточные трубы с такими кровлями располагаются внутри здания на небольшом расстоянии от его стен. Вода поступает в наружную ливневую канализационную систему, обходя общую домовую.

Материалы для ливневых желобов

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Конструкция в целом получается легкой и удобной для монтажа

Бетонные желоба можно назвать самыми надежными и долговечными, они не подвержены коррозии. Их хорошо устанавливать для водостока по периметру отмостки дома, они смогут обеспечить качественный дренаж и сохранить в целости фундамент строения. Отличные качественные характеристики, невысокие цены делают бетонные желоба для дренажа очень выгодными, поэтому они пользуются большим спросом.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

одностороннее или двухстороннее покрытие из полимера

Есть изделия из горячей оцинкованной стали, которую покрывают полимерным покрытием или грунтовкой. За счет этого фасад дома всегда выглядит привлекательно, покрытие также помогает продлить срок службы желобам.

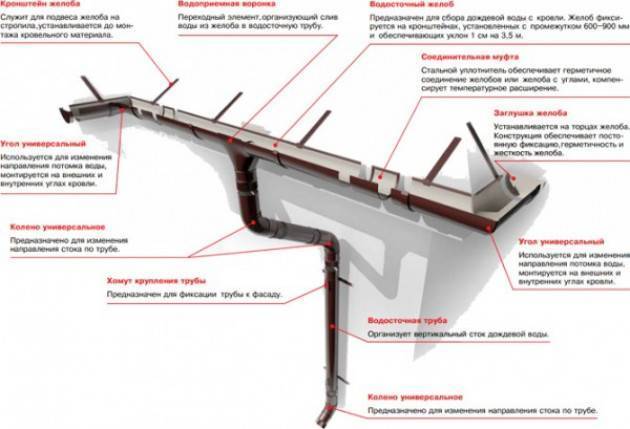

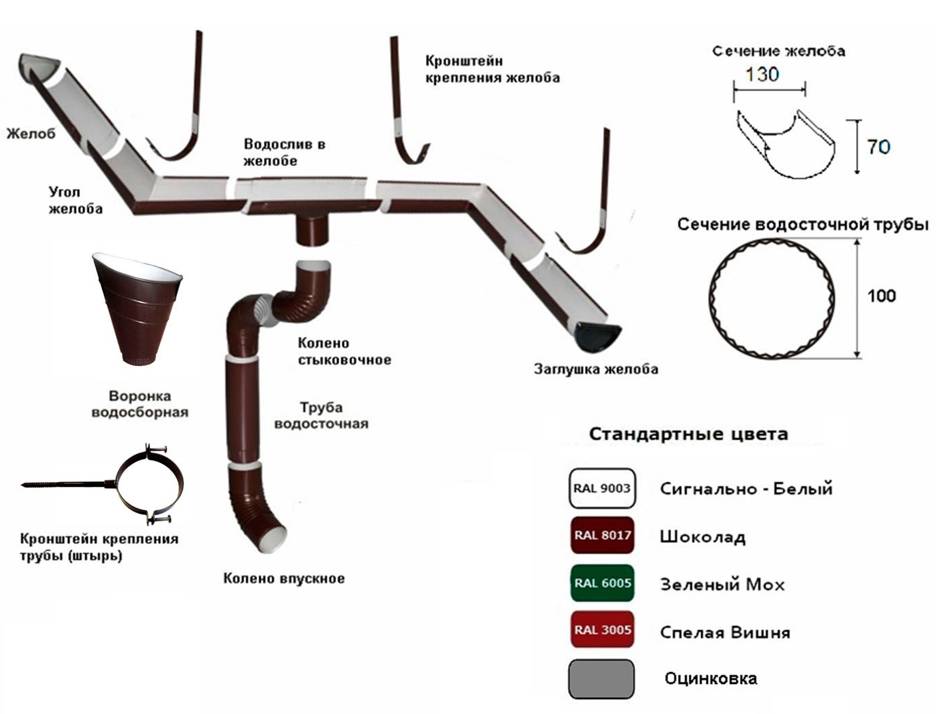

Цена элементов водосточной системы

Линейный водоотвод представляет собой систему из углубленных лотков – водосборных каналов и желобов. Система соединяется с ливневкой, которая может быть изготовлена из различных материалов. Цена изделия будет зависеть от материала, из которого выполняются элементы для стока талой и дождевой воды. Ниже приведены примерные цены на стандартные металлические изделия для устройства водосточной системы.

  • Желоб водосточный — в него поступает вода, перед тем как попасть в водоотвод и водосточную трубу – 286 рублей за 2 метра.
  • Угол желоба — используется для изменения направления водного движения – 294 рубля.
  • Канадка — используется для отвода воды из водостока в трубу – 206 рублей.
  • Труба водосточная — по ней стекает вода вдоль фасада здания, ее цена за 2 метра 440 рублей.
  • Тройник — служит соединением для труб, которые собирают воду из разных сторон в один сток, цена изделия 658 рублей.
  • Воронка выпускная — важный составной элемент, с ее помощью вода из желоба поступает в водосточную трубу, стоимость 165 рублей.
  • Колено нижнее — крепится у отмостки здания, чтобы вода не попадала на фундамент, цена 123 рубля.
  • Колено универсальное — предназначено для изменения направления потока воды в водосточном стояке, цена 123 рубля.
  • Воронка водосборная — в нее поступает вода, перед тем как попадет в водосточный стояк, стоимость 290 рублей.

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Тип системыКраткое описание физических и технологических характеристик

Металлическая

Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий.

Пластиковая

Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Деревянный водосток

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Пластиковые водостоки могут служить украшением фасада

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией.

Качество, гарантия и цена

Важно учесть, что не все водосточные системы одинаковы по качеству. Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены

Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня

Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены. Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня.

Одним из важных параметров при выборе – является письменная гарантия на водосток.

Если, по каким-то причинам, производитель отказывается вам ее предоставить – стоить задуматься.

На качественные водосточные системы письменная гарантия имеет внушительные сроки — 25-30 лет

Вопрос цены сейчас немаловажен. Конечно, на различные системы – разные цены.

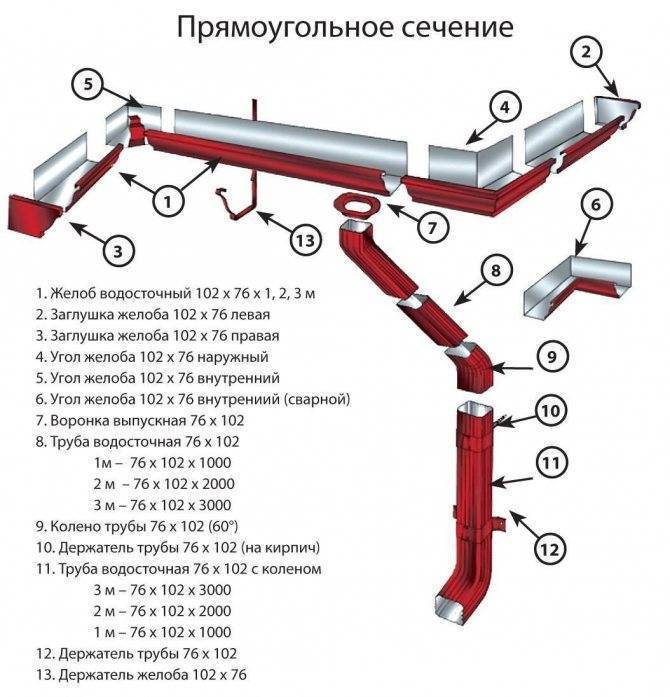

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

  • Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
  • Парапетные желоба монтируют между парапетными стенами.
  • Разжелобковые элементы предназначены для направления воды к парапетным желобам.

Помимо этого желоба могут быть следующей формы:

  • Полукруглые элементы — это самый популярный вариант.
  • Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
  • Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму

При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию

Организованный водосток — как первомайская демонстрация

При такой организации водосточных коммуникаций всё чётко, размерено и симметрично.

Вода равномерными, ламинированными потоками стекает по желобам, воронкам и трубам системы — в приёмные колодцы. Из них — в очистной резервуар и, в зависимости его функциональных возможностей, в ливневую канализацию или личный водоём. Организованный сбор воды – важная положительная черта такой организации водостока с кровли.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Наличие большого количества бесплатной воды даёт возможность употребить её как для хозяйственных, так и бытовых целей.

Система наружного водоотвода

В этом случае все водосточные элементы системы располагаются с наружной части построек. Их легко монтировать и обслуживать при эксплуатации и ремонте. Все детали такой системы отведения вод с кровли и их размеры оговорены СНиП РК под номером 4., при условии, что строение не выше 5-и этажей.

Такая организация отвода воды с кровли характеризуется:

  • прекрасными защитными качествами:
    • исключены случаи протечек кровли;
    • отсутствует вероятность попадания воды на стены, углы, цоколь и отмостку строения;
  • затраты при такой организации водоотвода с кровли на приобретение желобов, труб и воронок — максимальные;
  • существует большая вероятность сезонного обмерзания всех составных частей конструкции;
  • предполагаются дополнительные затраты при его эксплуатации;

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Важно! Вес замёрзшего столба воды в желобах, трубах и воронках может привести к тому, что наружный водосток выйдет из строя

Система внутреннего водоотвода

Такие системы, устанавливаемые на плоские кровли домов и производственные здания, не пользуются большой популярностью. Прежде всего, из-за сложности эксплуатации подобной кровли. Сложность, связанная как с созданием герметичности такой кровли и различных примыканий к ней, так и с её обслуживанием, заставляет подумать о переходе на скатную конструкцию кровли.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

СНиП также оговаривает необходимость такого водоотвода, если в строении больше 6-и этажей.

Характеристиками внутреннего водостока являются:

  • его хорошие защитные качества:
    • исключены случаи промерзания труб;
    • отсутствует вероятность попадания воды на внешние стороны здания — стены, углы, цоколь и отмостку;
  • затраты при такой организации водоотвода на приобретение желобов, труб и воронок — среднего уровня;
  • существует вероятность протечек внутрь здания при ненадлежащем надзоре;
    • нерегулярные прочистки труб и воронок могут привести к застоям воды, как на кровле, так и во внутренней трубной разводке;
    • могут возникнуть больше финансовые и эксплуатационные расходы;
  • такой водосток портит интерьер помещений;

Важно! В случае возможных протечек, замена сточных труб связана с дополнительными строительными работами в помещениях, где они проходят. Прохождение же труб в толщине стен запрещено СНиП-ом РК, по крышам и кровлям, с известным номером 3.

Это интересно: Организованный водосток с плоской кровли: рассматриваем досконально

Устройство внутреннего водостока

Начнем с того, что водосточная система этого типа используется только на плоских крышах. Состоит они из нескольких элементов, соединенных между собой раструбным способом, то есть когда конец одного элемента входит в конец другого с плотным прижимом. И это обеспечивает стопроцентную герметизацию соединения. Правда, нередко мастера добавляют герметик, чтобы гарантировать герметичность стыка.

Итак, первый элемент, который располагается на плоскости крыши, это воронка. Ее назначение – первичный сбор дождевой и талой воды. На рынке водосборные воронки представлены огромным разнообразием. По конструкции они бывают плоскими и колпаковыми, по сырьевому материалу, из которого изготавливаются, пластиковыми, из нержавеющей стали или медных сплавов. Именно сырьевой материал чаще всего и определяет цену воронки.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки
Водоприемная воронка внутреннего водостокаИсточник vellmart.net

И третье разделение – по размерам внутреннего сечения. Это важный параметр, от которого зависит эффективность работы всей водосточной системы. Диаметр воронки подбирают по диаметру используемых труб, которые в свою очередь подбираются на основании расчета. Последний проводят с учетом площади кровли, с которой собирается вода.

Второй элемент – трубы для внутреннего водостока, которые собираются в стояк. По сути, это вертикально расположенный контур, который соединяет воронку с отводящим трубным контуром. Как уже было сказано выше, диаметр труб выбирают с учетом площади кровельной плоскости. Обычно стояк закладывают еще при строительстве дома. И его место расположения – внутри несущей стены, но не внешней. Все дело в том, что внутри такой стены трубы могут замерзнуть.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки
Для внутреннего водостока используют пластиковые или асбестоцементные трубыИсточник vellmart.net

Именно расположение стояка в стене предопределяет технологию его сборки. Все дело в том, что любой стык – это место возможных протечек. Поэтому трубы стояка в основном соединяются сваркой. При этом сварочный процесс проводит мастер с высокой квалификацией. Здесь качество стоит на первом месте. При этом стараются стояк собирать с наименьшим количеством стыков.

Третий элемент внутренней водосточной системы – трубы отводящие. Их назначение – соединить стояк с ливневой канализацией. Обычно два контура соединяются между собой отводом. При этом отводящая часть водостока должна располагаться под небольшим уклоном к горизонту, чтобы обеспечить самотек отводимой воды. Необходимо отметить, что существуют разные типы внутренних водосточных систем, где отводящие трубы могут располагаться между воронкой и стояком. Но об этом чуть ниже.

Итак, водосток внутренний состоит из трех частей. Но кроме этого в его комплектацию входят крепежные изделия и ревизионные патрубки (ревизии). Что касается крепежных изделий, то это могут быть хомуты или кронштейны, с помощью которых все трубные изделия крепятся к несущим конструкциям здания.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки
Ревизия для внутреннего водостокаИсточник dahbud.od.ua

Что касается ревизии, то это небольшой длины патрубок, в конструкции которого есть отверстие, закрываемое крышкой. Отметим, что ревизии – обязательное приспособление водостока, через которое производится чистка контуров (при необходимости) и осмотр на предмет засорения или выявления дефектов.

Говоря об устройстве внутреннего водостока, необходимо отметить, что плоскость крыши формируют с так называемой разуклонкой. То есть когда воронка оказывается ниже, чем вся остальная плоскость кровли. Именно таким способом достигается сбор воды именно на участке, где установлена воронка. То есть жидкость под уклоном стекает к ней.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки
Плоская крыша сооружается с уклоном в сторону водоприемных воронокИсточник iv-proect.ru

Выводы и полезные видео по теме

Определение параметров кровли и расчет водостоков:

Пошаговая инструкция по устройству водосточной системы для частного дома:

В принципе, процедура расчета и технология монтажа водоотводящей системы достаточно просты. Справиться с задачей самостоятельно вполне реально. Опытные мастера оборудуют водосток с кровли за один день, работа начинающего мастера займет больше времени.

Пишите свои комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы. Расскажите, как рассчитывался расход материала на водосточную систему и как устанавливались ее элементы. Делитесь полезными мыслями и знаниями о технологиях.

Источник – https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html

Оцените статью
