Как проверить конденсатор: проверяем работоспособность конденсатора мультиметром

Обозначения на конденсаторах

От размеров элемента зависит количество данных, характеризующих его параметры. На корпус элемента наносятся обязательные электрические характеристики:

• ёмкость конденсатора, С;
• максимальное напряжение, на которое рассчитан элемент, В.

Маркировка конденсаторов

На очень мелких деталях может быть отмечена только ёмкость, по стандарту EIA. Если нарисованы только цифры и буква, то цифры обозначают ёмкость, буквы могут иметь расшифровку, применимую к типу конструкции. При наличии трёх цифр первые две – это ёмкость. Третья цифра, лежащая в пределах 0-6, – это множитель нуля (505 – 55*100000). Когда третья цифра 8, значение умножают на 0,01, если 9 – на 0,1.

К сведению. Буква, обозначающая ёмкость, может стоять как после числового значения, так перед ним и между цифрами. Например, Н15; 1Н5; 15Н. Таким образом, может обозначаться десятичный разряд числа – 0,15нФ; 1,5нФ; 15нФ.

Дополнительно могут быть обозначены значения:

• тип – конструктивное исполнение;
• вид тока – постоянный, переменный, AC – DC;
• рабочая частота, Гц;
• величина допустимых отклонений ёмкости, %;
• полярность выводов у электролитических конденсаторов, « + » и « – ».

Обозначения на корпусе электролитического конденсатора

Теперь, когда мы разобрались с основами, можно перейти к проверке варистора

Определяем работоспособность элемента (пошаговая инструкция)

Для данной операции нам потребуются следующие инструменты:

• Отвертка (как правило, крестовая). Чтобы добраться до платы блока питания, потребуется разобрать корпус электронного устройства, тут без отвертки не обойтись.
• Щетка, для очистки печатной платы. Как показывает практика, в БП накапливается много пыли. Особенно это характерно для устройств с принудительным охлаждением, типичный пример, – блок питания компьютера.
• Паяльник. В силовой части БП на плате большие дорожки и нет мелких элементов, поэтому допустимо использовать устройства мощностью до 75 Вт.
• Канифоль и припой.
• Мультиметр или другой прибор, позволяющий измерить сопротивление.

Когда все инструменты готовы, можно приступать к процедуре. Действуем по следующему алгоритму:

Разбираем корпус устройства. В данном случае дать детальную инструкцию как это сделать затруднительно, поскольку конструкции приборов существенно отличаются друг от друга. Эту информацию можно найти в инструкции к оборудованию или на сайте производителя, также поможет поиск на тематических форумах и блогах. Добравшись до печатной платы БП, следует очистить ее от пыли. Делать это нужно аккуратно, чтобы не повредить радиодетали. Бывали случаи, когда от чрезмерного усилия, в процессе чистки, щетка повреждала транзистор, тиристор или другой компанент. Когда пыль удалена, находим варистор, он имеет характерный вид, поэтому спутать его можно разве что с конденсатором, но последний отличается маркировкой.

Варистор в силовой части БП

Найдя элемент, тщательно осматриваем его на предмет повреждений. Это могут быть трещины, сколы и другие нарушения целостности корпуса. В большинстве случаев, определить неисправность можно на этом этапе. При обнаружении повреждений элемент выпаиваем и меняем на такой же или аналог. Подобрать его можно самостоятельно (расшифровка маркировки приводилась выше) или посоветовавшись с продавцом радиодеталей.

Варистор со следами повреждений

Если визуальный осмотр не дал результатов, следует проверить варистор мультиметром, для этого выпаиваем деталь. Для проведения измерения подключаем щупы к мультиметру (на рисунке 7 гнезда показаны зеленым цветом) и переводим его в режим измерения максимального сопротивления (красный круг на рис. 7). Если у вас мультиметр другого типа, воспользуйтесь инструкцией к прибору.

Рисунок 7. Установка режима отмечена красным, гнезда для щупов – зеленым

Касаемся щупами выводов и измеряем сопротивление варистора. Оно должно быть бесконечно большим. Иное значение указывает на неисправность варистора, следовательно, его необходимо заменить.

Важный момент! Прежде, чем измерить сопротивление, убедитесь, что пальцы не касаются стальных наконечников щупов, в этом случае прибор покажет сопротивление кожного покрова.

Произведя замену (если в этом есть необходимость), собираем устройство.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т .е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры

Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками

Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Watch this video on YouTube

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Как проверить конденсатор мультиметром

В данном материале я расскажу, как можно проверить исправность конденсатора с применением мультиметра. Итак, давайте приступим.

Определяем полярный или неполярный конденсатор

Существуют две разновидности конденсаторов: полярный и неполярный. К полярным конденсаторам относятся в основном электролитические и у них есть плюс и минус.

Подобные конденсаторы крайне чувствительны к полярности. Если вы ее перепутаете и впаяете такой элемент наоборот, то при первом же включении конденсатор просто выйдет из строя. И если вы установили современный конденсатор с так называемыми насечками,

то он просто вздуется и раскроется по этим насечкам, которые как раз и предназначены для того, чтобы предотвратить взрыв. Если же был впаян старый советский электролитический конденсатор, то тут есть вероятность взрыва

Так что будьте внимательны и всегда обращайте внимание на полярность изделия

Кстати, определить ее легко. На полярных конденсаторах минусовая ножка выделяется черной птичкой или светлой полосой, например, как здесь:

К чему это я все рассказываю? К тому, что при проверке нам тоже важна полярность или неполярность конденсатора.

Итак, с полярностью понятно, давайте теперь разберемся, как проверять конденсатор. Вспоминаем главное свойство конденсаторов. Оно заключено в том, что он пропускает постоянный ток только в первые секунды времени (пока идет заряд конденсатора) и как только конденсатор набрал свою емкость, ток перестает течь.

Важно. Для проверки мультиметром подойдут конденсаторы емкостью от 0,25 мкФ

Приступаем к проверке полярного конденсатора

Итак, сегодня мы будем проверять этот конденсатор:

Берем мультиметр, выставляем на приборе прозвонку или же измерение сопротивления. Так как в таком режиме измерительный прибор выдает постоянное напряжение, то прислонив щупы и строго соблюдая полярность (черный щуп на минус, а красный на плюс), мы начнем заряжать наш испытуемый конденсатор.

Поэтому вначале на приборе будет минимальное значение сопротивления, которое будет расти по мере зарядки конденсатора, и в конце концов на приборе загорится «1». Это значит, что достигнут предел измерения на вашем мультиметре.

Если же прислонив щупы к выводам конденсатора вы на дисплее обнаружили нули и стоит писк, значит в конденсаторе было короткое замыкание и он пробит. Если же сразу увидели «1», то значит внутри конденсатора обрыв.

Данное изделие признается неисправным и поэтому его нужно выкинуть.

Проверяем неполярный конденсатор

В таком варианте проверка будет предельно проста. На мультиметре выставляем измерение сопротивления на Мегомы и прислоняем щупы к выводам конденсатора, при этом полярность не играет никакой роли. И если на дисплее вы увидите сопротивление менее двух МегаОм, то данный конденсатор негоден, его также следует выкинуть.

Если же в вашем приборе присутствует следующий разъем,

То проверка конденсаторов упрощается в разы, вы просто вставляете концы в разъем и видите емкость конденсатора.

Заключение

Это все, что я хотел вам рассказать о проверке конденсатора с применением мультиметра. Если статья была вам интересна и полезна, то оцените ее пальцем вверх

Спасибо за ваше внимание!

Прибор своими руками

Для проверки конденсаторов можно собрать собственный прибор. Он будет определять емкость не хуже профессиональной аппаратуры. Собрать подобное устройство своими руками достаточно просто. С помощью этого прибора можно проверить работоспособность любых емкостных элементов и даже SMD.

Схема сборки:

Для прибора понадобятся следующие детали:

1. Микросхема из серии 555, например, NE555 или отечественный аналог КР1006ВИ1. Данная микросхема является таймером времени, но в приборе будет играть роль генератора.
2. Резисторы: R1 и R5 на 6.8 К. R12 на 12 К. R10 на 100 К. R2 и R6 на 51 К. R13 и R11 на 100 К. R3 и R7 на 68 К. R14 на 120 К. R4 и R8 на 510 К. R15 на 13 К.
3. Конденсаторы: С1 емкостью 47nf, С2 на 470pf, С3 на 0ю47 mkF.
4. VD1 подходит любой диод малой мощности, например, SOD 232.
5. SA1 является любым переключателем на 5 положений.
6. Мультиметр Х1.
7. Батарея или блок питания до 12 вольт.

Принцип работы прибора заключается в следующем:

1. Резисторы R1 и R8, вместе с конденсаторами С1 и С2, создают прямоугольные импульсы, которые регулируются при помощи переключателя SA1. Прибор работает в диапазоне частот от 25 и 2.5 kHz и 25–250 Hz.
2. Заряд для испытуемого элемента подается через диод VD1.
3. Разрядниками заряда являются резисторы R10, 12, 15.
4. Образовавшийся разрядный импульс рассчитывается микросхемой 555. Длительность импульса приравнивается к емкости испытуемого элемента.
5. Резистор R13 и конденсатор С3, стоящие на выходе, преобразуют импульс в электрический ток. Напряжение равно емкости испытуемой радиодетали.
6. Напряжение на выходе поступает на мультиметр Х1, который показывает количество вольт, а значит общую емкость детали.

При помощи данного прибора можно проводить проверку конденсаторов емкостью от 20 pF до 200 mkF. Собирается схема на печатной плате, которая должна быть очищена от всех старых дорожек и вытравлена. Если сборка схемы проводится при помощи пайки проводами, нужно учитывать, что длина провода сильно влияет на длину импульса.

Принципиальная схема на печатной плате:

Блиц-советы

• При сбоях в схеме проверяется дата выпуска конденсаторного элемента. За 5-летний срок эксплуатации возможно «усыхание» данной детали на 55 – 75%. Поэтому слишком старую деталь лучше сразу заменять, потому что даже рабочий элемент будет вносить некоторые искажения.
• Для максимальной точности результатов измерений перед проверочным процессом в оборудование необходимо поставить новую батарейку.
• До проверки конденсатор рекомендуется выпаивать из схемы полностью или только 1-ну ножку. Если элемент большой и имеет подводку проводов, то отсоединению подвергается 1 из них. Иначе результат будет искажен.
• Касание руками выводов конденсатора при его проверке строго запрещено. Это объясняется тем, что человеческое тело имеет сопротивление в 4 Ом, которое способно исказить результат поверки.
• Для современных мультиметров максимальным пределом измерения будет емкость до 200 мкФ. Номинал элементов емкостью до 0.25мкФ подвергаются проверке на наличие короткого замыкания. Если превысить допустимые значения измерения, мультиметру грозит поломка, даже несмотря на установленный внутри него предохранитель.
• При работе с высоковольтными схемами не стоит забывать о технике безопасности. Любой такой ремонт должен начинаться после того, как ремонтируемое оборудование выключено и электрокомпонент разряжен разрядной цепью.
• Чтобы проверить деталь большой емкости, может подойти более экстремальный способ. После того, как элемент зарядится полностью, производят замыкание его выводов на предмете из металла. Предварительно данный предмет должен быть покрыт изолятором, и имеет смысл работать в резиновых перчатках. Появление искры и одновременно характерное звуковое сопровождение будет служить результатом процесса разряда.

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В —  проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания

Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

• Красный щуп — к положительному выводу.
• Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

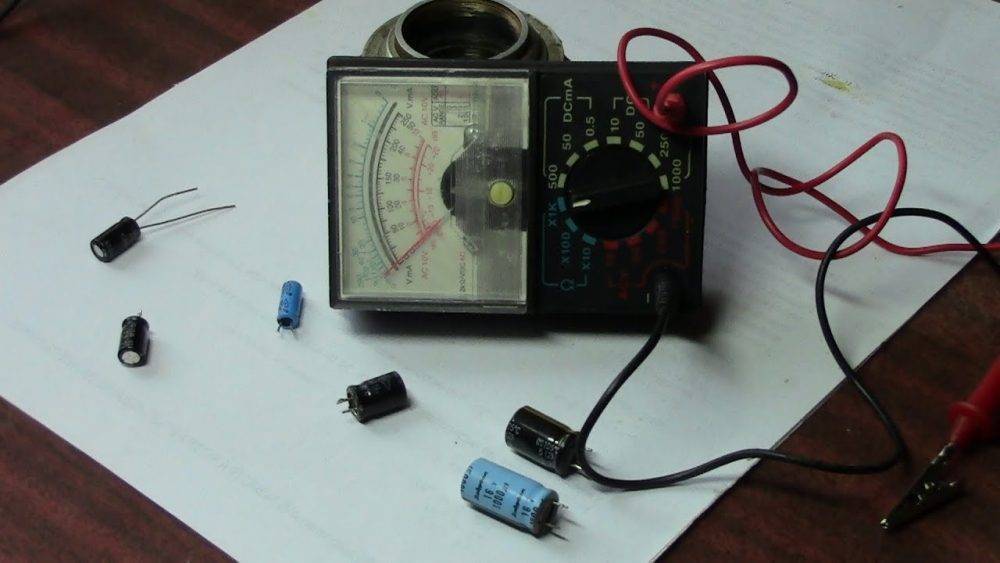

Проверка стрелочным прибором

Еще один возможный вариант проверки конденсатора – это проверка измерительным стрелочным прибором. Методика проверки здесь немного отличается, и представляет она такую последовательность:

1. Прежде всего нужно настроить тестер, нажав на него кнопку «rx».
2. После этого потребуется вставить щупы прибора в рабочие контакты прибора со стрелкой.
3. Далее необходимо полностью разрядить конденсатор и прикоснуться щупами мультиметра к его контактам.

Затем останется только следить за результатами. Если конденсатор в порядке, то стрелка прибора сначала отклонится от своего положения, а потом медленно вернется обратно, так как элемент будет постепенно набирать заряд. Чем быстрее возвращается стрелка, тем больше емкость элемента.

Также, если стрелка прибора зависла в одном положении или, наоборот, не хочет возвращаться на место, элемент вышел из строя. Стоит заметить, что этот способ проще в плане визуального отслеживания, так как следить приходится только за стрелкой, а не за цифровыми обозначениями прибора.

Виды конденсаторов и их неисправности

Если вы решили проверить конденсатор на схеме тестером, то необходимо знать какие есть на сегодняшний виды этих электронных компонентов. Конденсаторы могут быть неполярными (керамические) и полярными (электролитические). Принцип работы всех «кондёров» заключается в том, что элемент способен накапливать некоторый электрический заряд, что возможно только при работе с переменным током.

Виды конденсаторов и возможные варианты неисправностей

Наиболее частые неисправности конденсаторов:

• короткое замыкание между обкладками, в следствии повреждения или перегрева — неисправность выявляется любым тестером в режиме прозвона;
• полная потеря ёмкости — у конденсаторов с большой ёмкостью неисправность выявляется просто, а для элементов менее 500 пФ необходимо оборудование;
• частичная потеря ёмкости — керамические и пленочные конденсаторы могут получить эту неисправность в результате механического повреждения;
• низкое сопротивление утечки (элемент «не держит» заряд) — этот дефект свойственен, в основном, электролитическим конденсаторам.

Перед тем, как проверить конденсатор, необходимо его разрядить. Особенно это касается элементов с большой емкостью и высоким напряжением, иначе можно испортить тестер. Низковольтные конденсаторы с малой емкостью можно просто закоротить обычной отверткой. Конденсаторы с емкостью от 100 мкФ разряжать следует уже через резистор сопротивлением 5-20 КОм и мощностью 1 – 2 Вт.

При разрядке элемента постарайтесь не касаться оголенных контактов руками. Резистор следует зажать щипцам или плосками в изоляции и с помощью него закоротить на несколько секунд выводы конденсатора, чтобы убрать с обкладок остаточный заряд. После этого можно смело проверять мультиметром конденсатор на работоспособность, а для этого есть масса способов, о которых мы расскажем далее.
