Как работает
Принцип работы
Схема такой системы отопления довольно проста. В основе всего стоит любой котел. Он нагревает теплоноситель подаваемый по трубе, исходящей из котла. Почему такая схема называется однотрубной? Потому что по всему периметру прокладывается одна труба, которая исходит из котла и входит в него же. В нужных местах на кронштейны устанавливаются радиаторы и подсоединяются к трубе. Теплоноситель (чаще всего вода) движется от котла, наполняя первый радиатор в узле, потом второй и так далее. В конце вода возвращается в исходную точку и цикл повторяется. Происходит непрерывный процесс циркуляции.
Следует отметить, что собрав такую схему, можно столкнуться с одной трудностью. Так как скорость продвижения теплоносителя может быть небольшая, то возможны потери температуры. Почему? Если говорить о двухтрубной системе, то принцип ее работы таков: по одной трубе вода попадает в батарею, по другой выходит из неё. В таком случае его движение проходит сразу через все радиаторы, и потери тепла не происходит.
В однотрубной же системе теплоноситель поступает во все батареи постепенно и, проходя через них, теряет температуру. Так, если при выходе из котла температура носителя была 60˚ C, пройдя по всем трубам и радиаторам, она может снизиться до 50˚C. Что делать в таком случае? Для преодоления таких колебаний можно увеличить теплоемкость батарей в конце цепочки, повысив их теплоотдачу, или повысить температуру в самом котле. Но все это приведет к дополнительным затратам, которые невыгодны и делают стоимость отопления дороже.
Чтобы избавиться от такой проблемы без больших затрат, нужно увеличить скорость движения теплоносителя по трубам. Для этого есть 2 способа:
Технология монтажа насоса в систему отопления
Поставить циркуляционный насос. Так можно значительно увеличить скорость движения воды в системе. В этом случае потери тепла на выходе значительно уменьшатся. Максимум потерь может составить несколько градусов. Такие насосы работают от электричества. Следует учесть, что для загородных домов, где часто отключают электричество, такой вариант не будет идеальным.
Установка коллектора сразу за котлом
Установить разгонный коллектор. Это высокая прямая труба, благодаря которой вода, проходя по ней, набирает большую скорость. Тогда теплоноситель в системе с естественной циркуляцией делает полный круг быстрее, что тоже решает проблему потери тепла. Особенно хорошо применять такой способ в многоэтажном доме, так как в одноэтажном с низкими потолками работа будет неэффективной. Для нормального функционирования коллектора его высота должна быть больше 2, 2 м. Следует знать, что чем выше будет разгонный коллектор, тем быстрее, эффективнее и тише будет происходить движение в трубопроводе.
В такой системе обязательно должен быть расширительный бачок, который лучше устанавливать в верхней точке. Он действует как стабилизатор, контролируя повышение объема теплоносителя. Как он работает? При нагреве объем воды увеличивается. Эти излишки попадают в бак, предотвращая возникновение избыточного давления. Когда температура падает, объем снижается и из расширительного бака попадает обратно в сеть обогрева.
Вот и весь принцип работы однотрубной системы отопления. Это замкнутый контур, в который входит котел, магистральные трубы, радиаторы, расширительный бачок и элементы, обеспечивающие циркуляцию воды. Различают принудительную циркуляцию, когда всю работу выполняет насос, и естественную, при которой монтируется разгонный коллектор. Отличием такой конструкции является то, что в ней не предусмотрена труба обратного действия, по которой теплоноситель возвращается к котлу. Вторая половина такой разводки называется обраткой.
Точки подсоединения труб к батарее
Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.
Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.
Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками
Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.
Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.
Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

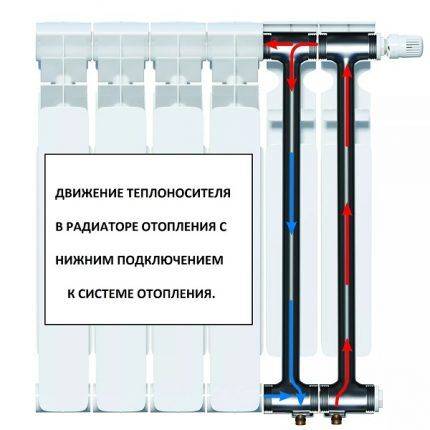

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла
Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.
При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с принудительной циркуляцией теплоносителя, а не естественной подачей. Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

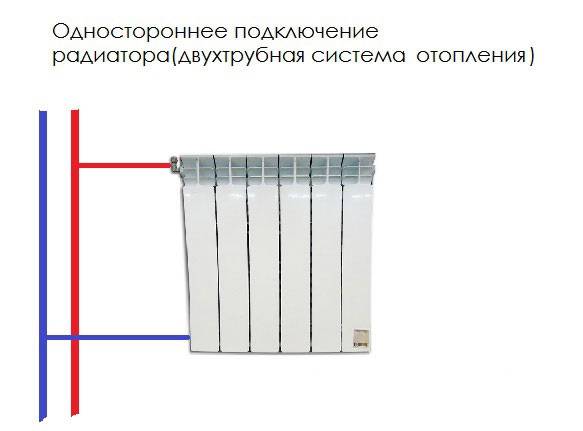

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Способы подключения радиатора
От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.
Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию
Подвести трубы с теплоносителем к радиатору можно тремя способами:
- боковой односторонний – трубы расположены сбоку с одной стороны;
- горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
- диагональный перекрестный – трубы подсоединяются по диагонали.
В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.
Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.
Схемы разводки трубопроводов по подаче теплоносителя бывают:
- с верхним подводом;
- с нижним подводом.
Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии циркуляционного насоса приемлемы оба варианта.
Непосредственно процесс подключения радиатора от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.
Вариант #1 – с верхней разводкой
В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).
Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе
При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.
На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.
Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.
Вариант #2 – с нижним подводом
В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.
Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме
Обратка может в такой схеме подключаться:
- сбоку;
- по горизонтали снизу;
- по диагонали.
Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.
Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая теплотехнический расчет.
Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.
Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.
Его придется постоянно спускать с помощью кранов Маевского. А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.
Что нужно для эффективной работы батарей?
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки
Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
размер и тепловая мощность отопительных приборов; место их расположения в комнате; способ подключения.
Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.
Также следует придерживаться таких основных правил монтажа батареи под окном:
все радиаторы в одной комнате располагаются на одном уровне; ребра конвекторов в вертикальном положении; центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее); длина батареи не менее 75% от длины самого окна; расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.
Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
