Водопровод в частном загородном доме своими руками: правила обустройства

Как устроена типовая водопроводная система

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос — тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

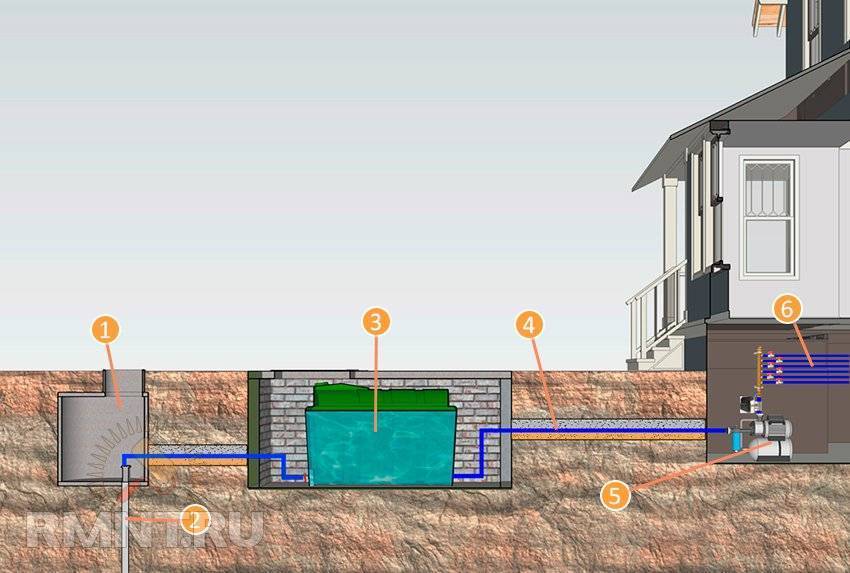

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий, но типовая схема обязательно включает в себя следующее:

  • трубы различного диаметра;
  • водомерные узлы, если система подключена к централизованной магистрали;
  • приборы для подогрева воды, в случае если это необходимо;
  • регулирующую и запорную арматуру;
  • смесители и другое сантехническое оборудование;
  • разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего. Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

Водопровод в частном загородном доме своими руками: правила обустройства

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров хватит материала диаметром 25 мм, если больше 30 метров, то подойдет 32 мм и в случае, когда длина меньше 10 метров, диаметр варьируется в пределах 16-20мм.

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Водопровод в частном загородном доме своими руками: правила обустройства

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Отдельного упоминания заслуживает сантехника. Процесс подключения унитаза начинается с установки гофрированной трубы, которую смазывают силиконом в месте соединения. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз присоединяется к гофре и закручивается.

А вы знаете как выбрать трубы для водопровода в частном доме? Преимущества и недостатки медных труб фитингов для трубопровода читайте здесь.

Современные ПВХ трубы и фитинги ничем не уступают другим материалам, больше узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Вода из подземных источников: бассейнов и водоносных горизонтов

В данном случае речь идет об обустройстве скважин и различных колодцев. Пожалуй, использование подземных источников воды – наиболее распространенный вариант при разводке и прокладке систем водоснабжения своими руками.

Правда произвести обустройство колодца, а тем более скважины, своими руками достаточно сложно, можно сказать невозможно. Обусловлено это тем, что для создания колодца или скважины для водопровода дома, потребуется довольно дорогостоящее оборудование. Цена работ по обустройству скважины или колодца для водоснабжения в большей мере зависит от глубины пролегания подземных вод.

Обустройство скважины для водопровода дома детально рассмотрено в видео ниже:

Устанавливаем насос в скважину

  1. На выходное отверстие крепится труба, которая будет подавать воду наверх.
  2. Подключается обратный клапан.
  3. В специальные проушины продеть трос, зафиксировать хомутами.
  4. Соединить вместе при помощи хомутов: трос, кабель и трубу подачи воды.

Рекомендуется закреплять прибор в метре от дна. Чтобы именно так и сделать, насос аккуратно опускается, пока не почувствуется, что он встал на дно. Делается отметка маркером. После этого оборудование вытаскивается на столько, чтобы отметка поднялась на 1 м.

Теперь можно установить оголовок для скважины. Далее прокладываются и соединяются трубы, ведущие воду в дом.

Подключение дома к центральному водоснабжению

  1. Первое, что вам понадобиться сделать, так это обратится с заявлением с просьбой подключить водопровод вашего дома к магистрали водоснабжения в организацию, которая предоставляет услуги по водоснабжению домов вашего микрорайона.
  2. После приема у вас заявления, специалистами организации будет подготовлена техническая документация с указанием схемы разводки водопровода и диаметра труб, которые будут использоваться для подключения системы водоснабжения к вашему дому. Кроме технической документации будет подготовлена смета с описанием, сколько стоит провести воду к водопроводу дома и сколько стоит монтаж того или иного элемента системы водоснабжения.
  3. После оплаты услуг организации, ее специалисты произведут все необходимые монтажные работы. При этом вам следует провести самостоятельный контроль, чтобы прокладка водопровода и подключение труб к вашему дому были выполнены качественно.

К основным преимуществам подключения водопровода дома к центральной магистрали можно отнести простоту и высокую скорость выполнения всех соответствующих работ, ведь работы по разводке водопровода и его прокладке вам не нужно будет выполнять самому – разводка и монтаж будет осуществляться опытными монтажниками с применением соответствующей техники и соответствующего оборудования.

Если говорить о недостатках подключения водопровода дома к централизованной системе водоснабжения, то по большому счету их два: качество подаваемой в ваш дом воды и необходимость в регулярной оплате этой самой воды. Именно поэтому все больше и больше владельцев домов отказываются от центрального водоснабжения и проводят автономное.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Водопровод в частном загородном доме своими руками: правила обустройства

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

Водопровод в частном загородном доме своими руками: правила обустройства

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Водопровод в частном загородном доме своими руками: правила обустройства

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Колодец для водоснабжения

Колодец считается одним из наиболее доступных и распространенных источников воды для частных домов. Этому способу отдают предпочтение, если вода находится на глубине 5-15 метров. Глубина залегания и производительность являются главными критериями при устройстве колодца. Находящейся в источнике воды должно быть достаточно для удовлетворения потребностей. При наличии колодца можно обеспечить жилище жидкостью в размере 500 литров в сутки.

Колодец не должен располагаться близко к наземным постройкам (не менее чем на 5 метров). А также к источникам возможного загрязнения: сточные канавы, туалеты, свалки (не менее чем на 50 метров).

Водопровод в частном загородном доме своими руками: правила обустройства

Схема правильного колодца

Порядок выполнения действий при устройстве колодца:

  • Определение места устройства колодца при помощи рамок-иономеров.

  • Выбор стройматериала: кольца из железобетона, кирпич, камень, обработанные бревна.

  • Копка колодца вручную или при задействовании спецтехники.

  • Внутренние и наружные отделочные работы.

Одним из преимуществ водоснабжения частного дома при помощи колодца является то, что при отсутствии электричества воду из него можно добыть вручную при помощи веревки и ведра. К тому же цена на копку колодца намного меньше, чем на устройство скважины, тем более артезианской.

Завершающие работы

После установки труб и необходимых элементов происходит подключение водопровода в частном доме. Установленные изделия окрашивают снаружи. Если в схеме водоснабжения присутствуют электрические приборы, сначала делают заземление и молниезащиту

Подключив трубы, важно регулярно контролировать и проверять работу водопровода, состояние элементов системы

Протечки и иные повреждения важно вовремя устранять! При малозначительном прорыве поврежденное место закрывают резиновой прокладкой, размеры которой должны быть гораздо больше площади дефекта. Для скорого ремонта используют холодную сварку

Образовавшийся свищ или пустоту в трубах устанавливают при помощи болта, который устанавливают в просверленное отверстие.

Самостоятельная установка водопровода — трудный и важный процесс, который требует точности расчетов, правильного подбора материалов и последовательного монтажа. Ошибки в расчетах, схеме и укладке труб приведут к серьезным проблемам. Уже через несколько месяцев с момента подключения могут возникнуть протечки и другие дефекты. Кроме того, водоснабжение может работать неправильно, трубы лопаться, и в итоге система за короткие сроки придет в негодность.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

  1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

  1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

  1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

Учет и контроль

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Водопровод в частном загородном доме своими руками: правила обустройства

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.
