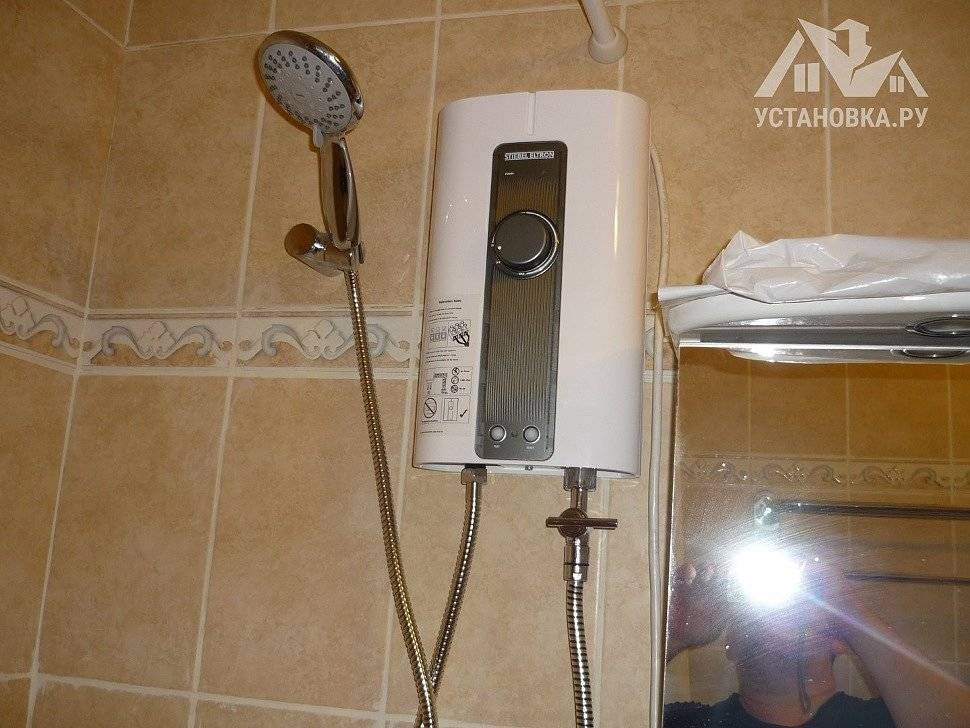

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Подключение накопительного электрического бойлера

Мощность нагревательного элемента в накопительном водогрейном бойлере обычно не превышает 5 килоВатт. Таким образом для его подключения вполне хватит медного кабеля с сечением в полтора квадратных миллиметра. В таких устройствах часто устанавливают термостат, который «следит» за наличием горячей воды в баке и может, при необходимости поддерживать температуру в нем на нужном, заданном уровне. Установка и подключение накопительного электрического бойлера также не представляет собой ничего сложного, вы вполне можете обойтись без услуг мастера и сделать всё своими руками.

Учтите, что накопительный бойлер, да еще заполненный водой будет иметь приличный суммарный вес. Таким образом исключается установка таких приборов на легких гипсокартонных стенах – они просто рухнут под его тяжестью.

После покупки накопительного бойлера необходимо распаковать его и найти места крепежа. В соответствии с их расположением необходимо разметить место крепления на стене. Для этого воспользуйтесь рулеткой, карандашом и строительным уровнем. При разметке отверстий учитывайте способ подводки воды к вашему бойлеру, оставьте необходимое место для размещения кранов, шлангов и труб.

Отверстия под пробки при монтаже бойлера лучше делать перфоратором. В отверстия вставляем дюбеля, проверяем надежность их крепления. Выбирайте такие дюбеля, которые смогут выдержать суммарный вес бойлера (обычно это от 35 до 90 кг) и вес воды в баке.

Кроме того, для установки бойлера необходимо запастись дополнительным оборудованием – шаровыми кранами, сгонами (которые выравнивают диаметры труб при их соединении).

необходимое оборудование

Соединение водопровода с электрическим бойлером проще всего проводить через запорную арматуру и затем через гибкую подводку. Входной патрубок для холодной воды обозначается на бойлере синей меткой. Кроме того, на входном патрубке нужно обязательно установить клапан, который будет сбрасывать лишнее давление в системе (обычно такие клапаны идут в комплекте). Как вариант – перед запорной арматурой можно установить и кран-тройник с присоединенным сливным краном. Это позволит быстро сбрасывать воду из бойлера при проведении технического обслуживания. Все места резьбовых соединений герметизируются фум-лентой или паклей.

К выходному патрубку присоединяется гибкая подводка, которая будет направлять горячую воду в соответствующую магистраль.

После подсоединения всех резьбовых соединений открываем воду и проверяем систему на герметичность, затем подключаем устройство к электрическому питанию и начинаем эксплуатацию.

Подключать накопительный бойлер лучше к отдельной электрической розетке. При подключении следим, чтобы суммарная сила тока на одной розетке не превышала возможности вашей электропроводки. Лучше, если электрический бойлер будет подключен к питанию по всем правилам – с соблюдением заземления.

После подачи напряжения на электрическом бойлере должен загореться индикатор работы. Прочитайте инструкцию и меняйте температурный режим работы по вашему желанию.

Как установить бойлер (водонагреватель накопительного типа )

Начнем с монтажа на стену, ведь именно там его обычно крепят. Пустые бойлеры имеют солидный вес, да еще и воды в них содержится до 150 литров. Потому к креплению предъявляются жесткие требования: они должны выдерживать двойной вес, равный удвоенной емкости. То есть, если бойлер у вас на 80 литров, крепеж должен выдерживать 160 кг. В связи с этим монтируется он только на основания с хорошей несущей способностью на анкера с крюками.

Навешивание бойлера на стену

На задней стенке водонагревателя вверху есть монтажная пластина (иногда их две — вверху и внизу). В ней имеются прорези, в которые продеваются крюки. Таким образом бойлер навешивается на стену. Есть два разных способа отметить, куда вбивать крепеж:

  • Если есть помощники и пространство позволяет относительно свободно двигаться, можно бойлер прислонить в нужном месте к стене, после чего обвести прорези.
  • Замерять расстояние, на котором находится планка от верха водонагревателя, измерять также расстояние между центрами монтажных отверстий. Отложить все эти параметры на стене, найдя необходимые точки.

Один нюанс: если собираетесь навешивать водонагреватель под потолком, необходимо чтобы от его верхушки до потолка был зазор не менее 5 см. Это необходимо чтобы была возможность его приподнять, насаживая на крючки. В противном случае повесить бойлер не получится.

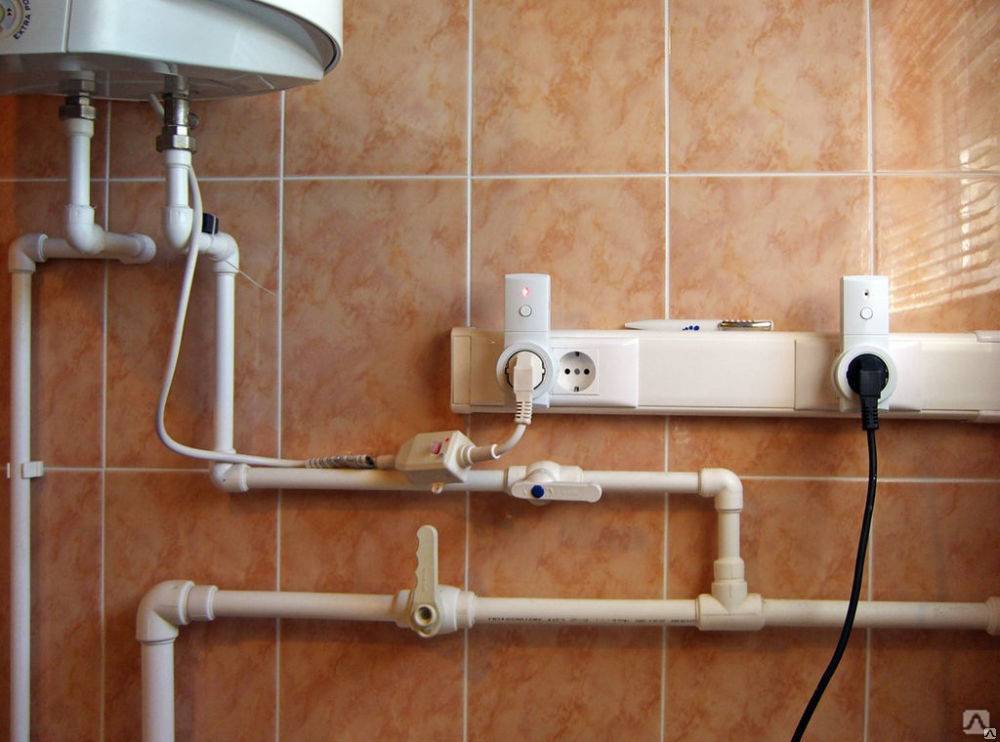

Как подключить бойлер к водопроводу

Мы будем исходить из того, что точка подвода холодной воды уже есть, также как и собрана гребенка разводки горячей воды. Немного о том, чем соединять выходы бойлера с трубпроводом горячей и холодной воды. Удобнее использовать гибкие шланги, но не те, которые — просто резинка в оплетке, а гибкие из гофрированной нержавейки. Они также есть разной длинны, имеют на концах накидные гайки с прокладками, но срок их службы и надежность в разы выше. Если бойлер висит над ванной и все соединения находятся там же, то даже в случае порыва шлангов вам ничего не грозит: вода окажется в ванной. Если же нет, вы можете затопить соседей.

Еще вариант — использование пластиковых (полипропиленовых или металлопластиковых) труб. Этот вариант используется, если одновременно делается разводка горячей воды по точкам раздачи. Иначе, удобнее использовать гибкие соединители. Только при использовании труб, учтите, что на горячую воду ставят специальные трубы, на которых обычно нанесена маркировка красным цветом, на трубах для холодной воды ее может не быть совсем, или она имеет синий/голубой цвет.

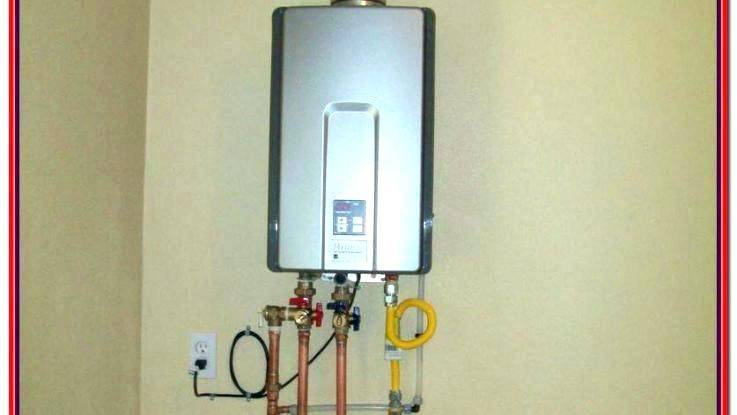

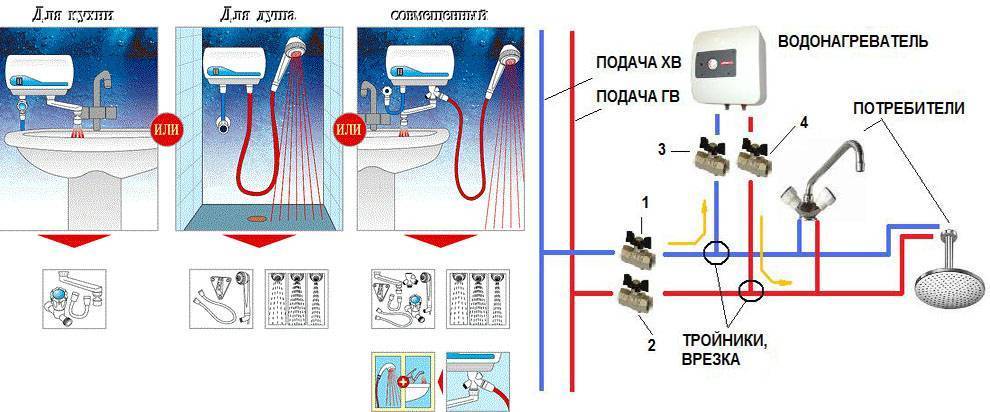

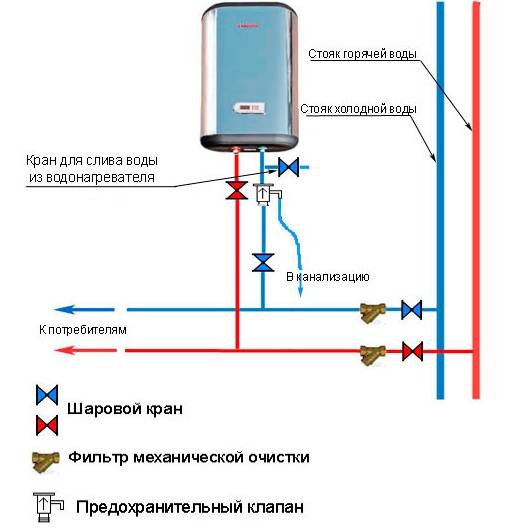

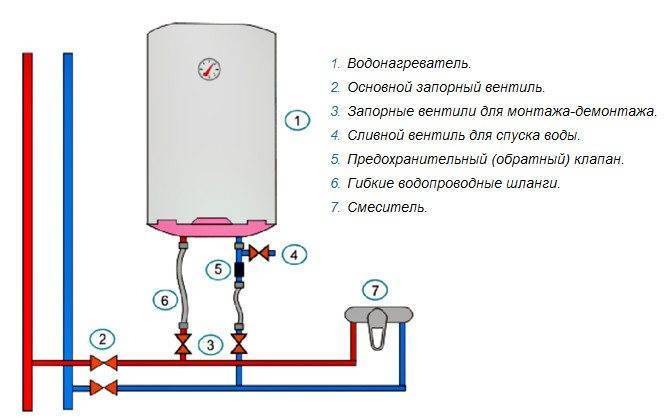

Схема подключения водонагревателя к водопроводу

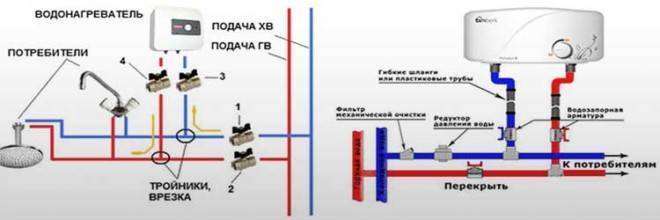

Теперь непосредственно о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оборудованы автоматикой, периодически, при нагреве происходит резкий скачек давления, что может привести к нарушению герметичности емкости. Чтобы избежать скачков, на входном патрубке холодной воды устанавливается предохранительный клапан. При превышении порогового значения в нем открывается кран и стравливается какая-то часть воды, выравнивая давление. Потому при установке крана следите, чтобы сливной выход (маленький раструб) был направлен вниз. Если хотите, чтобы ваш бойлер работал долго, поставьте этот клапан обязательно.

Удобно, если он имеет и вторую функцию — работает еще как обратный клапан, перекрывая отток воды при отсутствии давления в системе.

Установка накопительного водонагревателя

Прежде всего, подготовьте инструменты, которые помогут вам установить водонагреватель:

  • перфоратор;
  • гаечные ключи;
  • разводной ключ;
  • рулетку;
  • отвертки;
  • кусачки;
  • фум-ленту или пасту;
  • пассатижи;
  • фитинги;
  • льняные нити;
  • трубу из металлопластика (метраж зависит от места установки и условий подключения);
  • запорные краны (3 для накопительного водонагревателя и 2 для проточного водонагревателя, а также соответствующее количество тройников);
  • соединительные шланги – 2 шт.

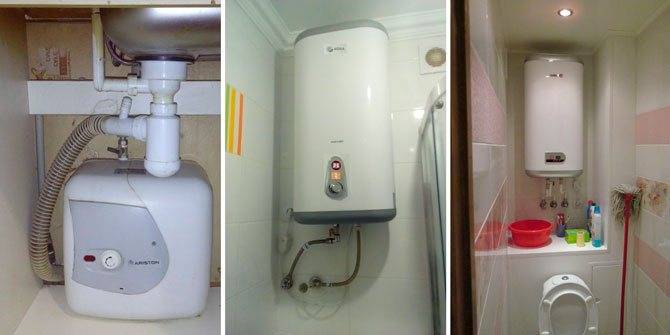

Прежде всего, нужно выбрать место, в котором будет установлен электрический водонагреватель.

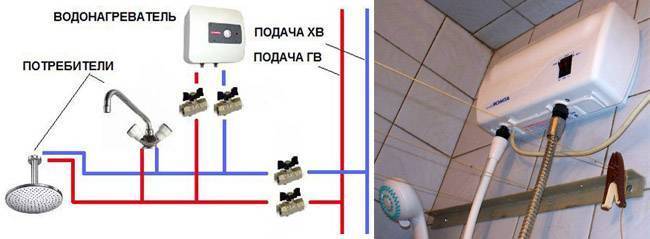

Рисунок 1. Схема монтажа труб и запорных кранов для водонагревателя.

Прятать электрический водонагреватель в темный угол подвала, под потолок ванной комнаты или за дверь шкафа нельзя. Бойлер должен каждый год проходить техническое обслуживание (очистку нагревательного элемента от грязи и накипи, очистку внутренней емкости). Также периодически нужно менять магниевый анод.

Рассчитывать на то, что при необходимости можно будет снять и поставить водонагреватель на место, тоже не нужно. Со временем вес бака увеличивается, резьбовые соединения застаиваются, в результате чего демонтаж превращается в очень хлопотное и долгое мероприятие.

Необходимо установить водонагреватель с учетом того факта, что при работе из его предохранительно-сбросного клапана может капать вода. Это обычное явление, поэтому лучше всего предусмотреть отвод воды в канализацию.

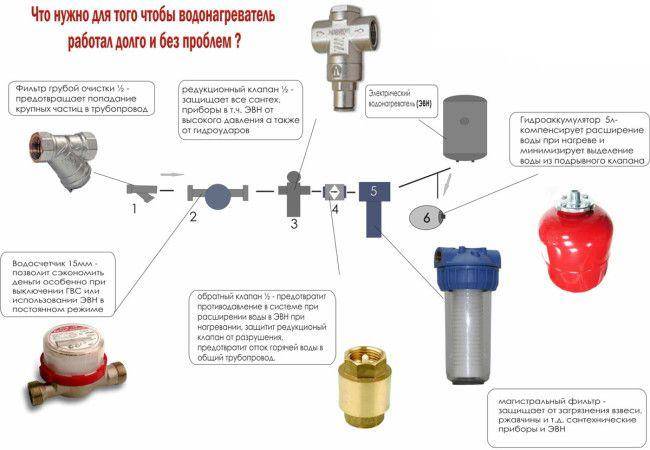

Не менее важным фактором является наличие фильтров. Как минимум на входе холодной воды необходимо установить фильтр грубой очистки. Лучше всего установить специальный фильтр тонкой механической очистки, а также фильтр-умягчитель для стиральных машинок.

Экономить на фильтрах не рекомендуется. Чрезмерная экономия может привести к поломке нагревательных элементов из-за зарастания грязью и отложений накипи. Перед установкой внимательно изучите схему монтажа труб и запорных кранов, приведенную на рисунке 1.

Классификация водонагревателей

Два критерия помогут любому покупателю сделать правильный выбор нужного ему вида водонагревателя:

  • принцип работы оборудования;
  • тип подключения оборудования.

Все водонагреватели делятся по источнику тепла:

  • первый источник – газ;
  • второй – электричество.

Газовое оборудование установить самостоятельно нельзя. Для этого приглашается специалист. Подключение электрического водонагревателя такого ограничения не имеет. Этот фактор влияет на широкое распространение электрического оборудования.

Электро водонагреватели по своей конструкции разделяются на проточный тип и накопительный тип.

Обогрев воды проточным оборудованием осуществляется мощными ТЭНами, которые есть в их конструкции. Проточники компактные, занимают мало места. Но с их установкой значительно возрастает расход электроэнергии. Поскольку прибор мощный, то для него необходим монтаж специальной линии.

В работе водонагревателя накопительного типа так же задействованы ТЭНы. Вода скапливается в емкости с высокой степенью теплоизоляции, что сокращает потерю тепла. В час этот показатель равен 0,5%. Прибор малой мощности – от 1,5 до 3,0 кВт. В продаже электрический накопительный водонагреватель бывает с баками разных объемов.

Накопительный прибор по типу нагрева бывает 3 видов: прямого и комбинированного вида. Третий вид отличается от первых двух – это косвенный вид. В первых двух случаях жидкость нагревается ТЭНами. Для косвенного типа источник нагрева зависит от системы отопления, от солнечных батарей, от твердого топлива.

Особенности проточных водонагревателей

Проточные водонагреватели обладают предельно простой конструкцией – внутри них устанавливаются мощные ТЭНы, обеспечивающие нагрев воды до заданной или определенной температуры. Мощность ТЭНов варьируется в широких пределах, от этого показателя зависит производительность оборудования. Работают проточные нагреватели следующим образом – при наличии потока воды включаются ТЭНы, происходит их нагрев. Как только поток воды останавливается, система отключается.

Проточные модели отличаются от накопительных моделей своей миниатюрностью – их можно установить в любом помещении, даже в самом малогабаритном. Нагреватели крепятся на стенку, к ним подводятся трубы с холодной водой. Забор горячей воды производится через другую трубку – далее она поступает в краны и в душевые лейки. В зависимости от мощности ТЭНов устройства могут обслуживать одну или сразу несколько точек водоразбора.

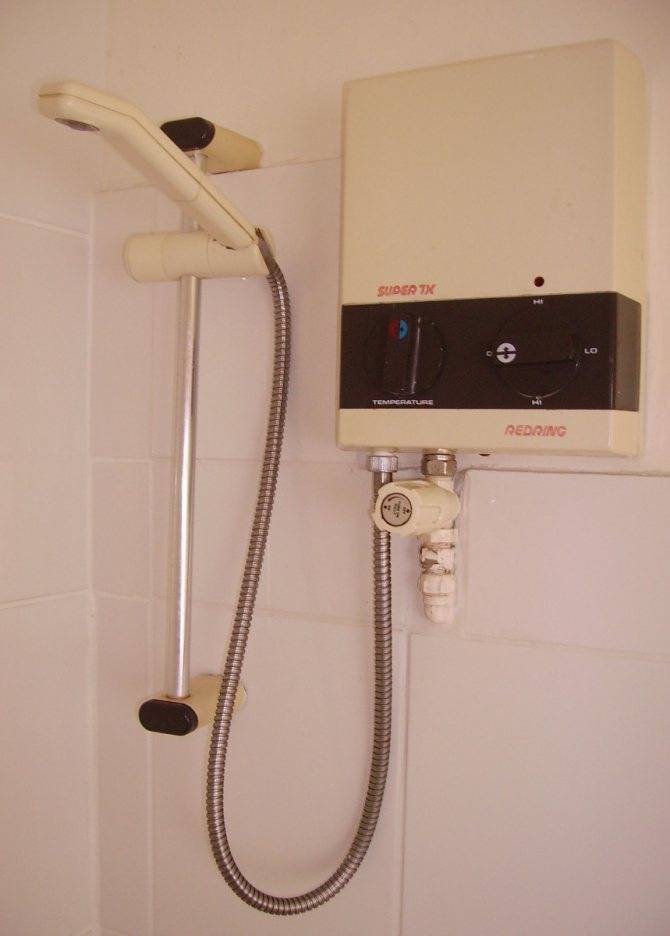

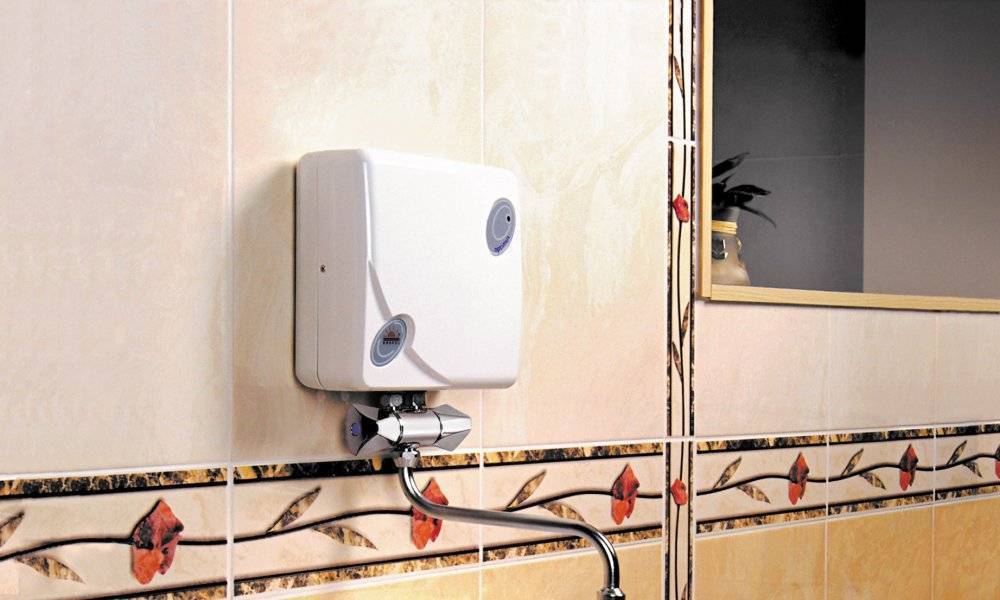

Нагреватель воды с краном и лейкой для душа — универсальный вариант для быстрого монтажа.

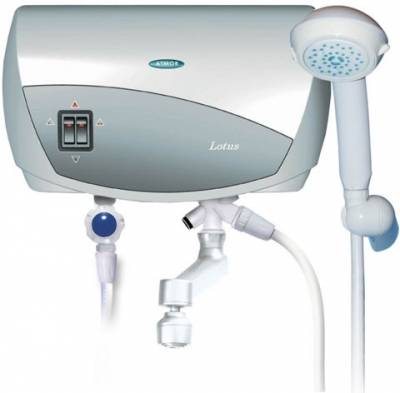

Отдельные виды водонагревателей поставляются с кранами и душевыми лейками. Это комплекты для быстрой инсталляции – купил, повесил, подключил с помощью гибкого шланга и начал использовать. Также существуют проточные электрические нагреватели воды, подключаемые через душевую лейку, – это отличное решение на период летнего отключения централизованной подачи горячей воды.

Для использования на даче или на кухне можно приобрести малогабаритный проточный водонагреватель на кран. Он подключается вместо штатного крана и позволяет получать достаточное количество горячей воды. Такие приборы пользуются спросом среди тех, кому горячая вода нужна исключительно для мытья посуды или умывания (для принятия душа они не годятся).

Каковы особенности проточных нагревателей?

  • Отсутствие бака для хранения подготовленной горячей воды.
  • Небольшие размеры.
  • Настенное исполнение (или на кран).
  • Наличие плавной или ступенчатой регулировки температуры.
  • Экономия электроэнергии при отсутствии горячей воды.

Некоторые читатели могут возразить – почему проточные нагреватели считаются экономичными, ведь мощность их ТЭНов в разы выше, чем мощность ТЭНов в накопительных нагревателях? Ответ прост – накопительные водонагреватели вынуждены расходовать электроэнергию для поддержания температуры воды в баке. Проточные электрические нагреватели воды не потребляют электроэнергию при отсутствии потока воды. Получается, что при редком использовании проточные модели выигрывают.

Если горячая вода нужна каждый день и в больших количествах, рекомендуем выбирать накопительные модели. Если же вода нужна лишь эпизодически (например, раз в неделю), рекомендуем приобрести проточный электрический водонагреватель.

Частые ошибки

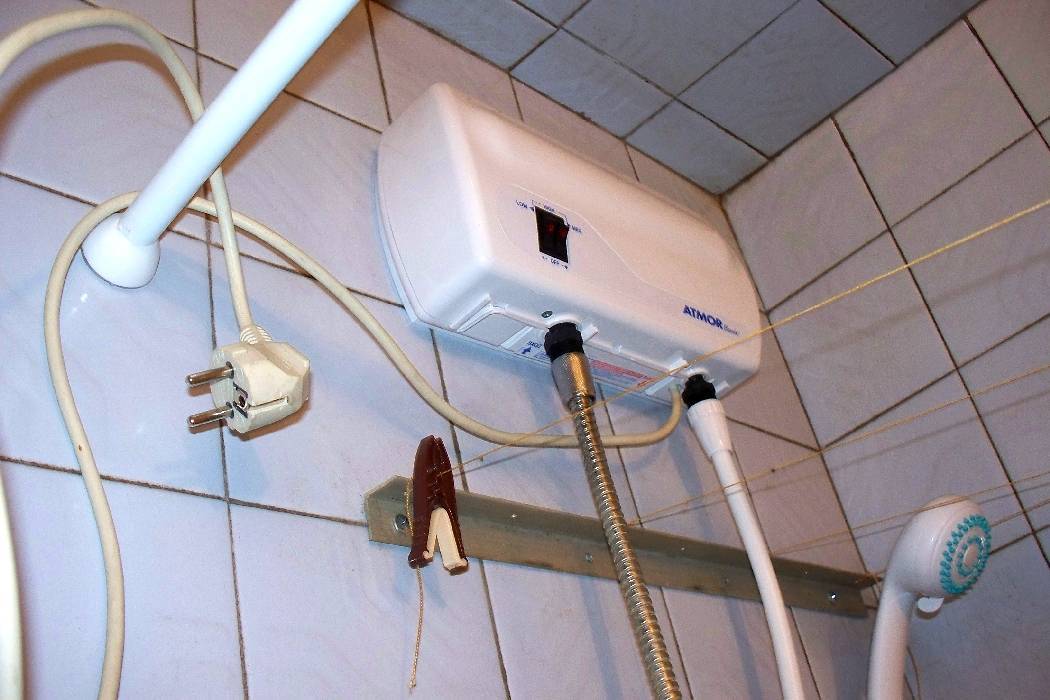

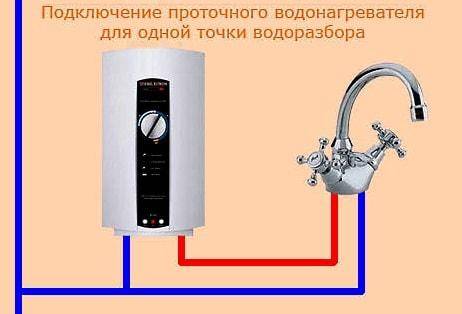

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

  • такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
  • включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
  • для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
  • трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
  • неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
  • неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
  • неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

К электропитанию нужно подключать оборудование внимательноПодключите нагреватель к водопроводуОсобенности монтажа

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью. Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

  • количество постоянно проживающих людей;
  • максимальный объем расхода воды при одновременном включении всех точек водоразбора;
  • общее число всех точек водоразбора;
  • желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к дому подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок. Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Установка электрического водонагревателя своими руками: пошаговая инструкция и схемы подключения

Водонагреватели делятся на накопительные и проточные. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров.

  • Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН.
  • Накопительный водонагреватель нагревает воду, которая заранее набрана в резервуар.

1.Общие рекомендации по подключению проточного или накопительного водонагревателя

1. Выберите и максимально точно измерьте то место, где вы планируете установить водонагреватель.

2. Определите, на какое количество водоразборных точек будет работать водонагреватель (раковина в ванной, раковина в кухне, душевая и т.д.) – это непосредственно влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электропроводки вашей квартиры – сечение и материал кабеля, предельно допустимую нагрузку. Если вы не знаете, как сделать это самостоятельно, проконсультируйтесь с электриком

Это особенно важно, если вы выбрали проточный водонагреватель. Необходимо понимать, что если возможности существующей электропроводки будут недостаточны, вам понадобится проложить от электрощита новый отдельный кабель для того, чтобы подключение было безопасным

Немаловажным фактом является заземление прибора.

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка.

Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы.

Мощность прибора, кВт 1,0 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 9,0
Сила тока, А 4,5 9,0 11,4 13,6 15,9 18,2 20,5 22,5 27,3 36,4 40,5
Номинальный ток автомата защиты, А 6 10 16 16 20 20 25 25 32 40 50
Минимальное сечение токопроводящей жилы, мм2 1 1,5 2,5 2,5 2,5 4 4 4 4 6 10

4. Если ваша водопроводная вода не отличается хорошим качеством, настоятельно рекомендуется устанавливать фильтры, очищающие воду перед попаданием в водонагреватель. В противном случае, срок «жизни» водонагревателя будет существенно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите дизайн (круглый, прямоугольный, плоский и т.д.), а также определитесь с производительностью. См. совет «Как выбрать водонагреватель».

6. В зависимости от места установки накопительного водонагревателя, определите, нужен Вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. В случае если Вы планируете устанавливать прибор самостоятельно, Вам понадобится приобрести дополнительные материалы (электропровод, автоматический выключатель электричества, подводка к водопроводу, краны, и т.д.).

В любом случае установка конкретного накопительного или проточного водонагревателя должна производиться строго в соответствии с прилагаемой к прибору инструкцией. В ней описаны нужное количество отверстий на стене, количество и особенности креплений, последовательность присоединения шлангов, их размер и расположение (вертикально, горизонтально), а также другая важная информация.

8. Накопительный водонагреватель должен быть особенно прочно закреплен на крюках (болтах), без возможности перемещения в стороны.

9. Все соединения водонагревателя с водопроводом должны быть герметичны.

10. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку резиновыми шлангами из-за их быстрого износа.

11. При включении проточного водонагревателя необходимо убедится в наличии воды в водопроводе. При включении накопительного водонагревателя нужно убедиться в том, что бак заполнен.

Утепление водонагревателя

Комплекс мер повысит эффективность работы агрегата и уровень теплоотдачи. В качестве утеплителя можно использовать минеральную вату.

На корпус навариваются уголки в количестве 10 единиц. При этом необходимо одну из полок приварить строго параллельно оси. Приваривать лучше короткими стежками в 1 – 1,5 см.

Измеряем расстояние между кругами на концах корпуса. Вырезаем полоску металла, на 2 см превышающую указанное расстояние. Делаем бортики по краям полоски.

Вырезаем секатором равносторонние зубцы посередине бортиков.

Прикладываем плотно друг к другу уголок и полоску и высверливаем 5 – 6 отверстий. Заклепочной машинкой скрепляем детали в просверленных местах.

Вырезаем кусок минеральной ваты нужного размера и помещаем его между двух уголков.

Покрываем утеплитель металлическим листом и накладываем заклёпки для фиксации.

Привариваем подставку или ножки – агрегат готов!

Подключение напорного проточного водонагревателя

Выбор места установки

Напорные устройства подают горячую воду одновременно на несколько точек потребления. Прибор можно разместить в любом месте, главное — удобство соединения с водопроводом, но лучше всего там, где горячая вода нужнее.

В квартирах для этих целей пригодна ниша в туалете, пространство под раковиной на кухне, место на стене недалеко от труб ГВС и ХВС. Важный момент — исключение попадания брызг на корпус, а также обеспечение свободного доступа для осмотра прибора.

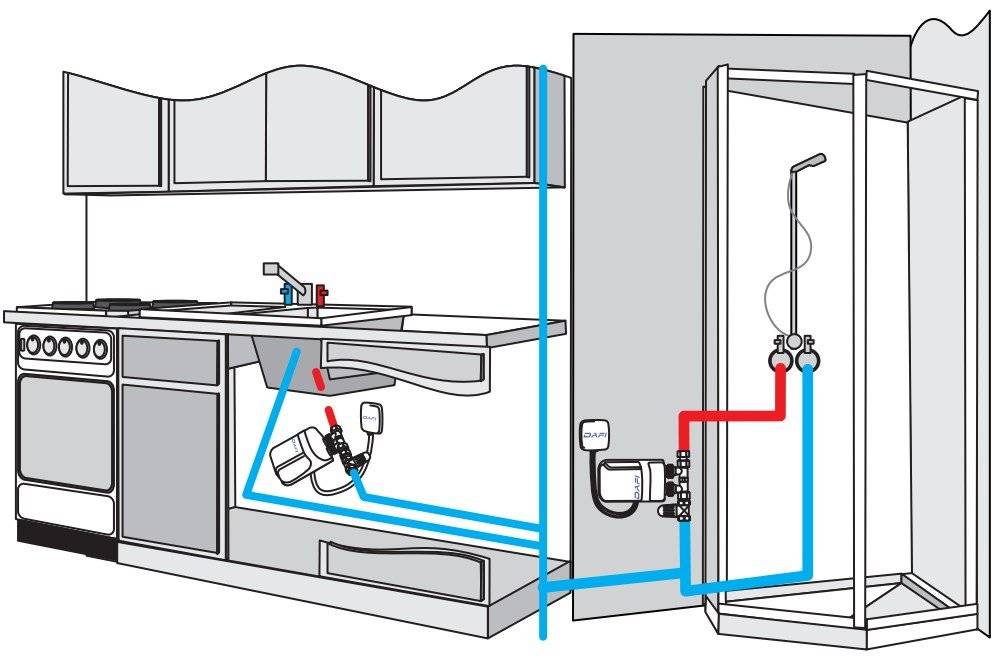

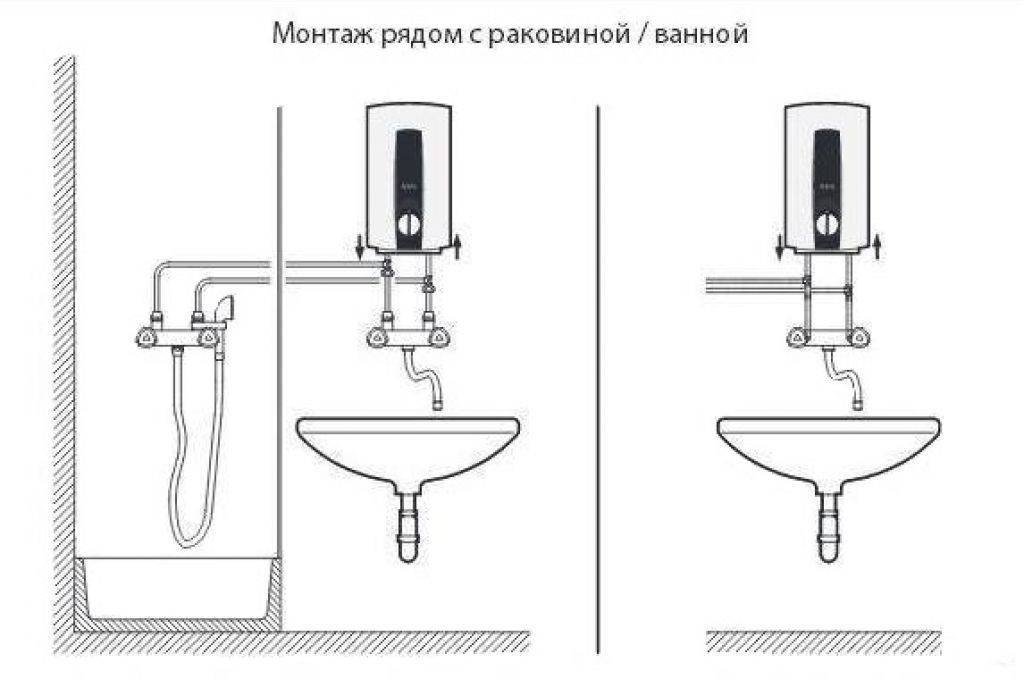

Места установки напорного проточного водонагревателя

Установка

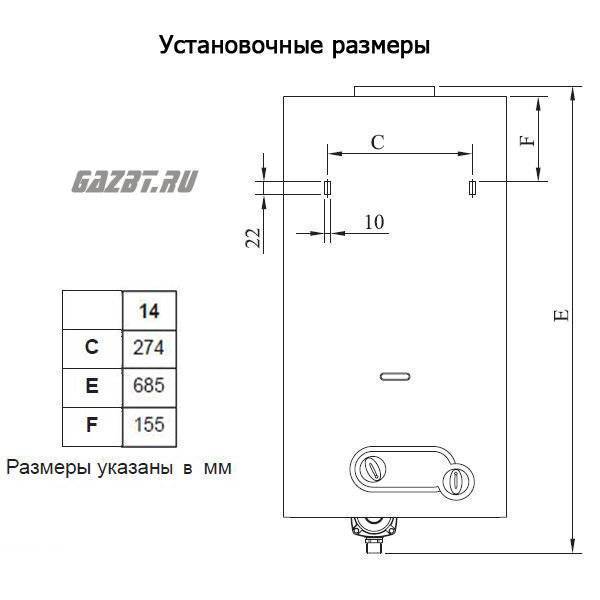

В комплект проточника входит монтажная планка-шаблон, на которую навешивается прибор. С помощью этого элемента размечаются и высверливаются отверстия. В них вставляются дюбели, водонагреватель фиксируется на стенке посредством шурупов. Выполняется проверка расположения прибора строительным уровнем.

В некоторых моделях для монтажа на планку требуется снятие передней панели. На место она ставится по завершении подключения к электросети и водопроводу.

Подключение к водопроводу

Холодная вода на ввод проточника подается прямо от стояка или любой точки внутренней разводки. К выводу прибора подсоединяется гибкий шланг, который подключается к трубе горячей воды за краном стояка ГВС.

На входы водонагревателя устанавливаются шаровые краны, предназначенные для отключения подачи воды. Резьбовые соединения обязательно уплотняются ФУМ-лентой. На трубы горячей и холодной воды ставятся тройники, выводы соединяются шлангом с соответствующими вводами на проточнике.

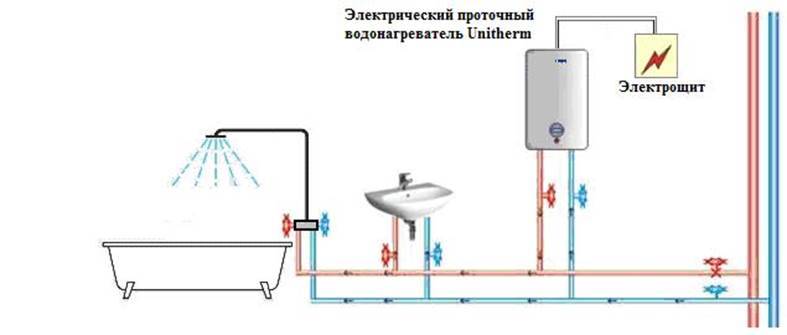

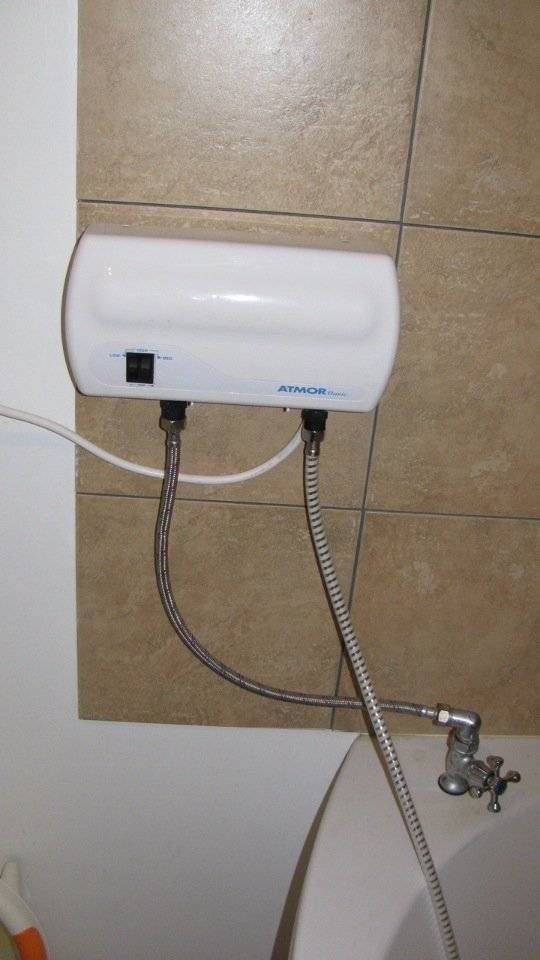

Подключение напорного «проточника» к водопроводу

Подключение к электросети

Нужно удостовериться, что приходящейся на квартиру или дом мощности хватит для нормальной работы водонагревателя. Если ее недостаточно, при нагреве воды будут постоянно выключаться автоматы.

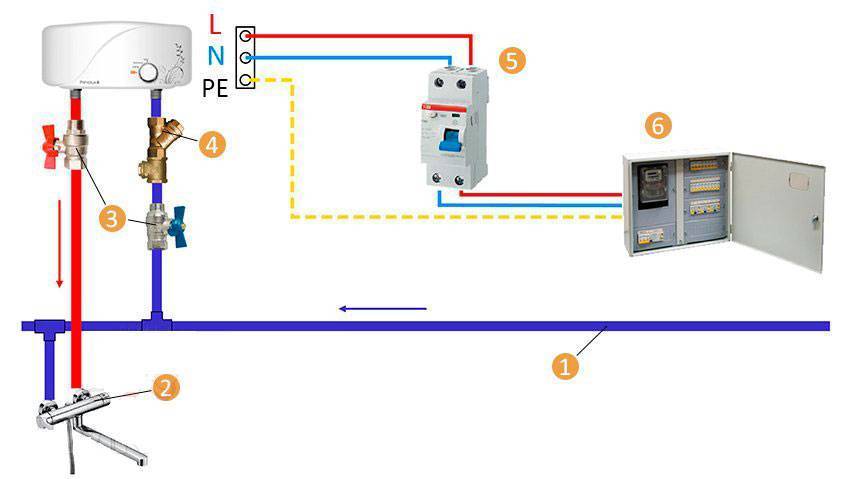

Из-за высокой мощности напорные приборы включаются не в розетку, а непосредственно в электрощиток через дифавтомат на 25 и более ампер. Подключение осуществляется трехжильным кабелем сечением не менее 4 мм².

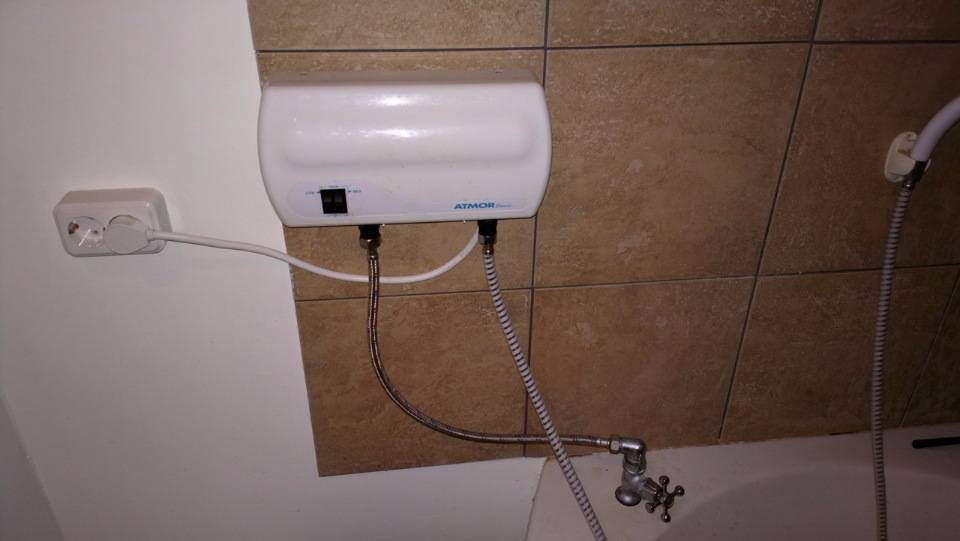

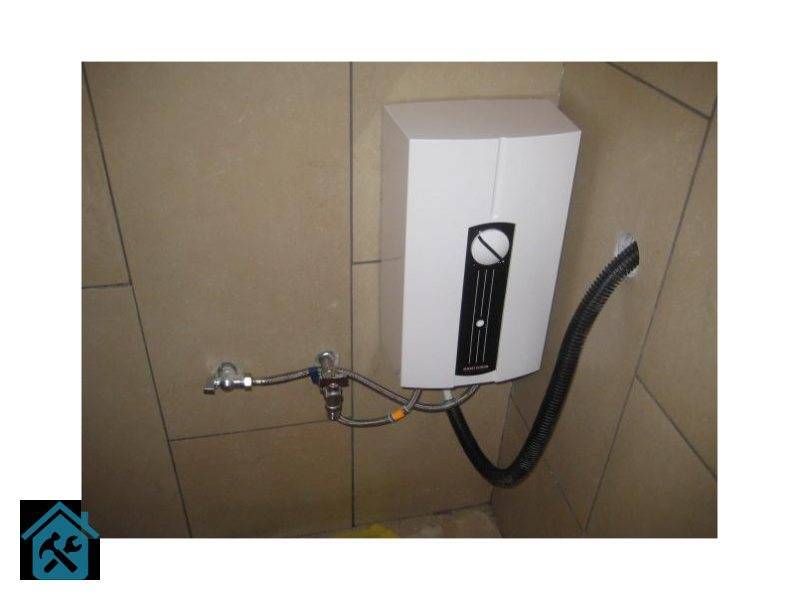

Подключение напорного проточного водонагревателя к электросети

Первый запуск

Кран на стояке ГВС закрывается, на приборе открываются запорные вентили. На ближнем к проточнику смесителе необходимо включить горячую воду и выждать несколько секунд, дав потоку стабилизироваться.

Подается питание на проточник и активируется нагрев. На смесителе необходимо вновь включить горячую воду и убедиться, что водонагреватель нормально работает.

Установка водонагревателя является необходимой мерой при периодических проблемах с горячей водой. Главное — подобрать вид и модель прибора, выбрать оптимальное место расположения, а подключение его можно выполнить самостоятельно.

Как установить водонагреватель (бойлер) — схема, подключение, ошибки монтажа можно посмотреть в видео:

Преимущества и недостатки

Проточные нагреватели обладают следующими достоинствами:

  • более простая установка и низкая стоимость по сравнению с накопительными бойлерами;
  • компактность;
  • быстрый нагрев воды.

К отрицательным сторонам таких приборов относятся:

  • высокий расход электроэнергии;
  • необходимость достаточно высокого давления в водопроводе;
  • невозможность точно отрегулировать температуру нагрева воды.

Большое значение имеет правильный выбор водонагревателя. Эти устройства различаются между собой по множеству характеристик: мощности, минимальному рабочему напору, способам управления (например, ступенчатая или плавная регулировка температуры) и другим параметрам.

После приобретения водонагревателя необходимо выбрать место для его установки.
