Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Содержание

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Как пользоваться?

Как правило, в одном комплекте с крючковязом также идет подробная пошаговая инструкция по применению, благодаря которой даже начинающий рыбак сможет легко привязать элементы друг к другу. Сначала в специальную прорезь, расположенную на корпусе изделия, вставляется рыболовный крючок и зажимается небольшим винтом.

Одновременно с этим берется леска и продевается в кольцо. Ее оставшийся свободный конец оборачивают вокруг двух клипс, при этом нужно удерживать нить в натянутом состоянии. Затем постепенно вращая крючковяз пальцами, обматывают леской цевье. Всего нужно сделать 5-7 таких оборотов нитью. После этого свободный конец аккуратно прокидывают через клипсу, которая наиболее близко расположена к краю.

Обе клипсы полностью утапливают в корпусе и постепенно тянут отрезы поводка. Когда петли, расположенные вокруг цевья, будут полностью сформированы, можно немного ослабить винт захвата крючка и продолжить снова вытягивать леску. При этом рыбацкий крючок будет освобождаться.

Сформированное соединение немного смачивают и со значительным усилием стягивают. Лишний конец лески можно отрезать. На заключительном этапе поводку следует придать окончательную форму, для этого делают маленькую крепежную петельку. Если правильно привязать элементы при помощи такого устройства, то соединение будет максимально крепким.

Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьКрючок для вязки арматуры своими руками: как изготовить и правильно использовать

Способы вязки арматуры

Существует несколько методов скрепления прутков и сетки своими руками:

  • сварка рамок и стержней;
  • вязка проволокой;
  • соединение на пластиковые хомуты.

Способы вязки арматуры выбирают исходя из характера фундамента и собственных возможностей. Для сварки нужно уметь работать со сварочным агрегатом, в то время как проволока – инструмент, доступный начинающему строителю.

Преимущества и недостатки соединения сваркой

Связка арматуры для фундамента сваркой – метод надежный и эффективный.

Достоинства его несомненны:
швы по прочности ничем не уступают прочности стержня;
полученный каркас не имеет слабых звеньев, все связки одинаково прочны;
метод одинаково надежен как при строительстве многоэтажных зданий, так и маленьких коттеджей.

Недостатки существенные:
чтобы правильно соединить элементы каркаса, нужен опыт сварщика. Далеко не все владеют им;
способ не годится, если для усиления используется стеклопластиковая арматура;
сварка – работа грязная, опасная и занимает немало времени.

Этот способ обычно выбирают, когда имеют дело с объемным громоздким каркасом, рассчитанным на большую нагрузку.

Плюсы и минусы соединения методом вязки

При сооружении одноэтажных коттеджей укладка и вязка арматуры чаще выполняется проволокой. Берется для этого проволока нужного диаметра, необязательно оцинкованная, так как весь каркас все равно будет погружен в толщу бетона.

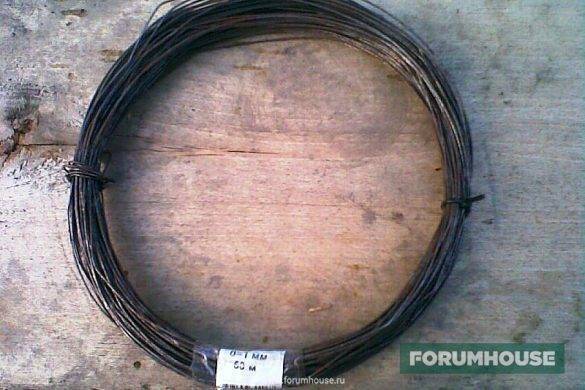

Вязальная проволока

Преимуществ у такого метода масса:
для вязания арматуры своими руками не нужен большой опыт или специфические умения;
работа отнимает минимум времени, так как, по сути, строителю нужно лишь затянуть проволокой 2 стержня;
легко устранить возможные недочеты: проволока разматывается или перекусывается кусачками;
укладку и вязку можно выполнять прямо в опалубке.

Минусы метода:
каркас получается не слишком жесткий. При переносе крупных сегментов конструкция нередко расшатывается и дозатягивать крепления приходится повторно;
не годится для усиления тяжелых конструкций, рассчитанных на высокую нагрузку.

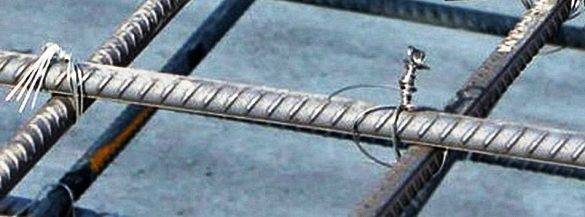

Особенности соединения арматуры пластиковыми хомутами

Самые легкие фундаменты усиливают тонкими прутками или даже сеткой. Здесь выгоднее использовать пластиковые хомуты. Они просты, легки, обеспечивают надежную фиксацию. А для их установки не нужны ни усилия, ни опыт.

Фиксация арматуры пластиковыми хомутами

На деле недостатков у такого способа очень много:

  • пластик чувствителен к низкой температуре, на холоде он лопается. Поэтому ставить хомуты можно только в теплую погоду;
  • если каркасов несколько и они имеют большие размеры, хомутов понадобится много, что заметно увеличит стоимость армировки;
  • передвигаться по готовой конструкции нельзя, потому что пластик не настолько прочен.

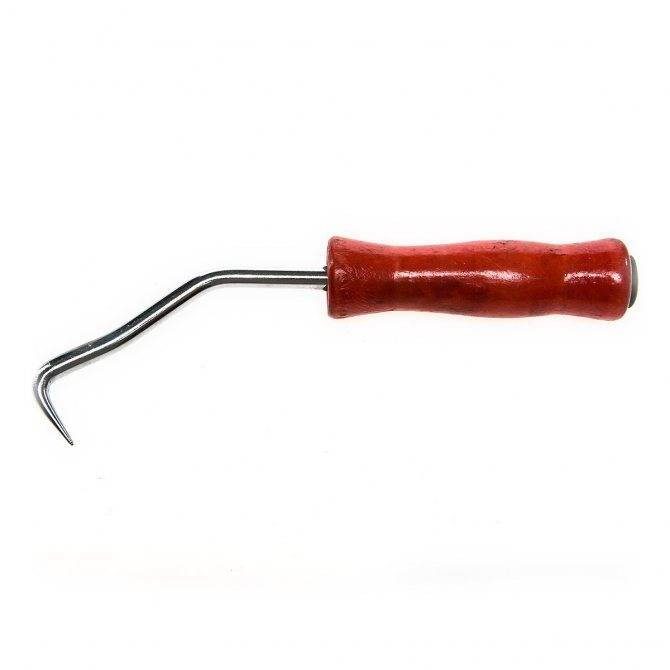

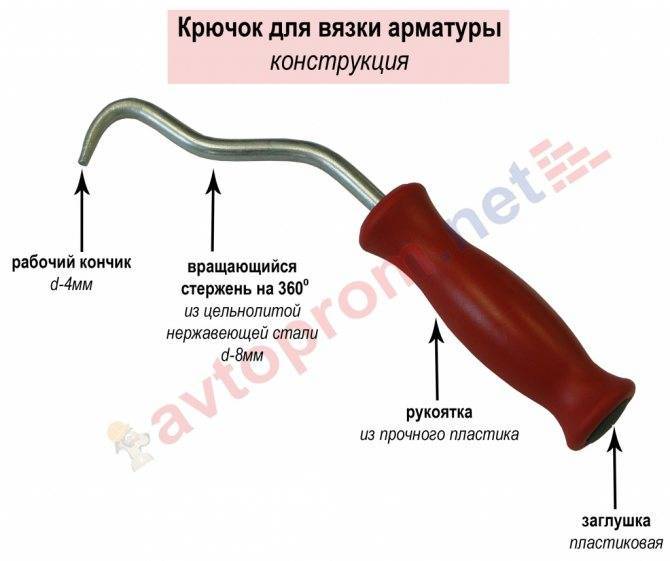

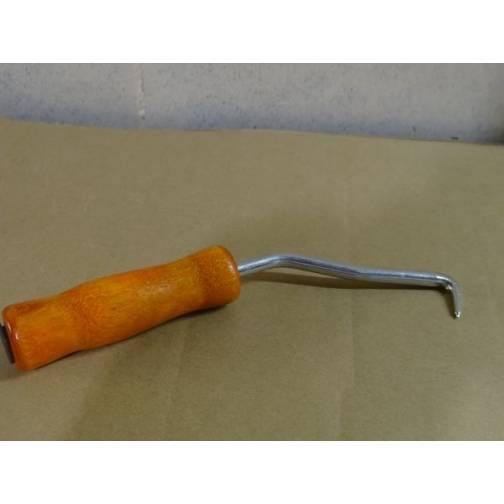

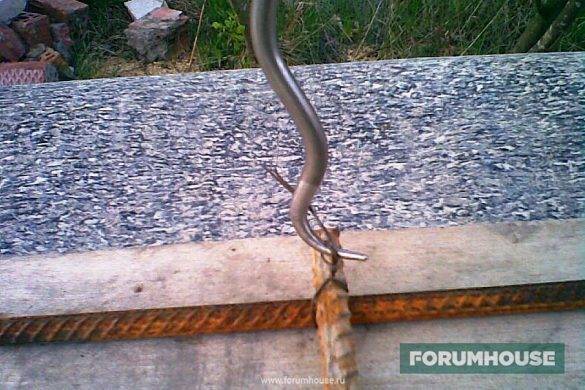

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

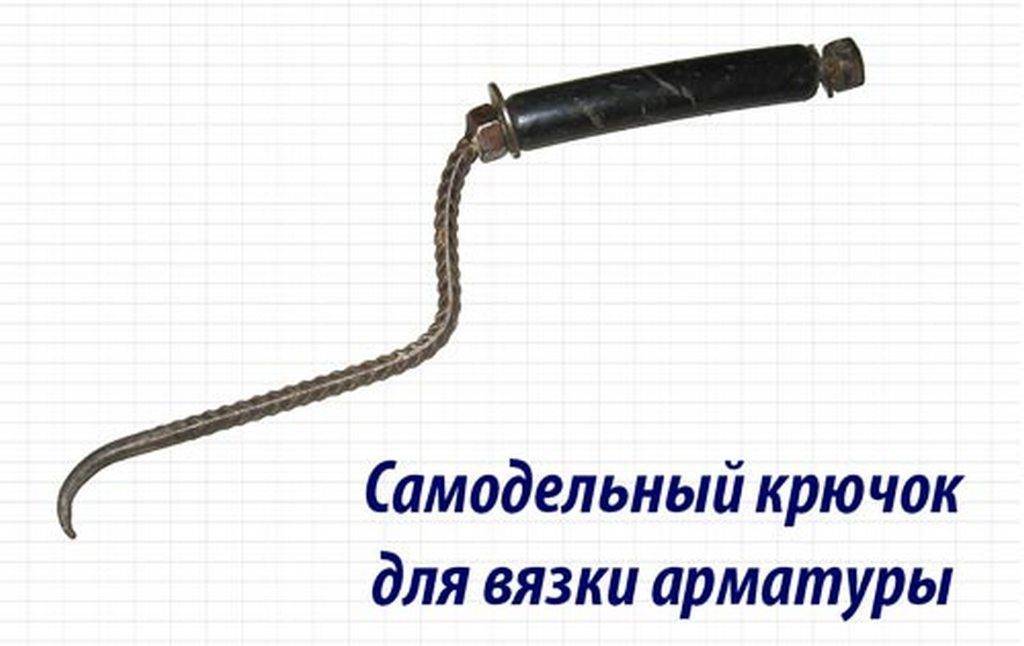

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

  • отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
  • заготовка для рукоятки из дерева или пластика;
  • две шайбы с внутренним диаметром равным толщине прута;
  • две гайки или два подшипника;
  • пассатижи;
  • топор;
  • электродрель со сверлом по дереву 10 мм;
  • углошлифовальная машинка с диском для резки металла;
  • наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

  • На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
  • Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
  • Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

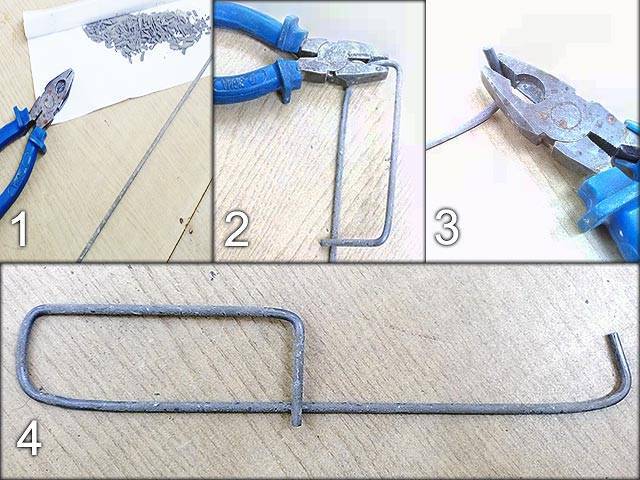

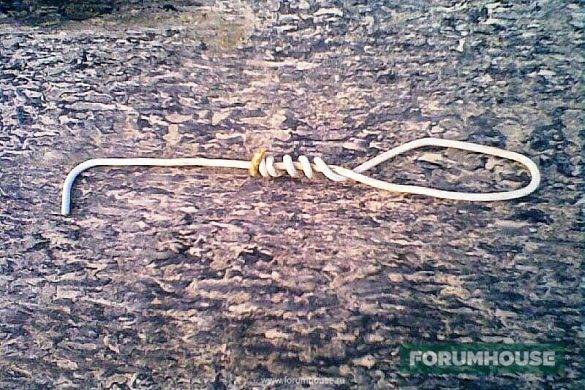

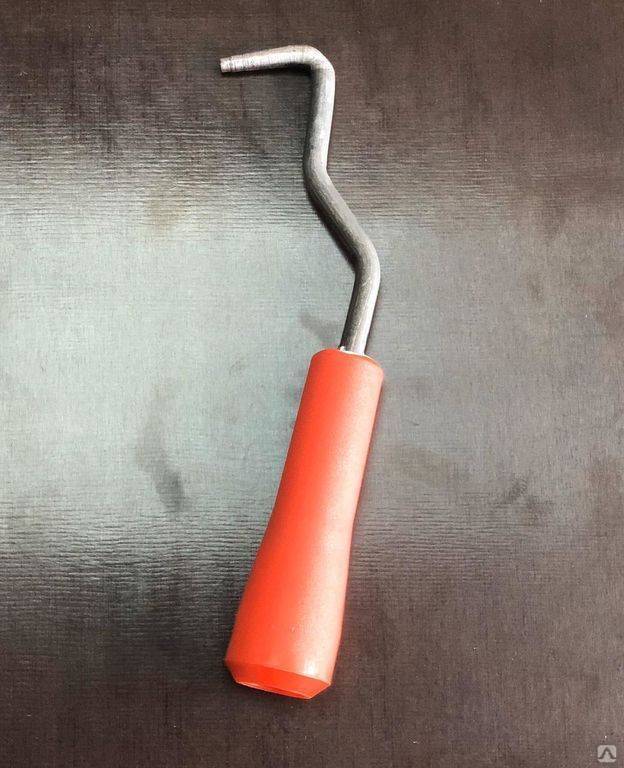

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

  • углошлифовальная машинка;
  • плоскогубцы;
  • электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

  • с электрода удаляется флюс;
  • от конца отступают 20 мм и загибают пруток под углом 90 градусов;
  • от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
  • двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
  • откладывают еще 50 мм и делают еще один загиб под тем же углом;
  • конец инструмента затачивают углошлифовальной машинкой.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

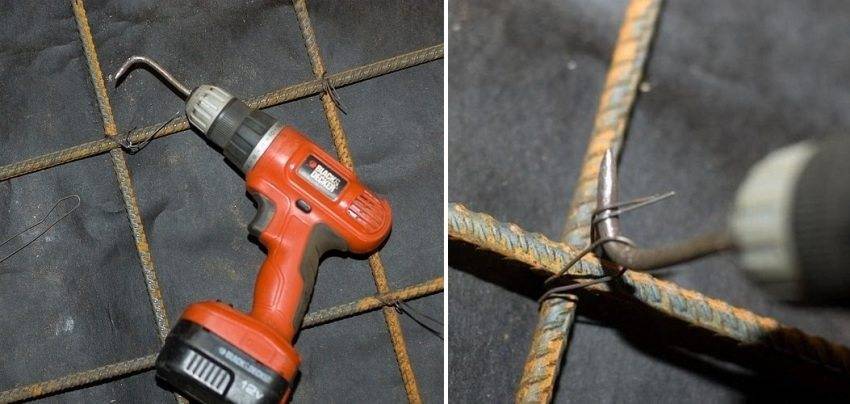

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

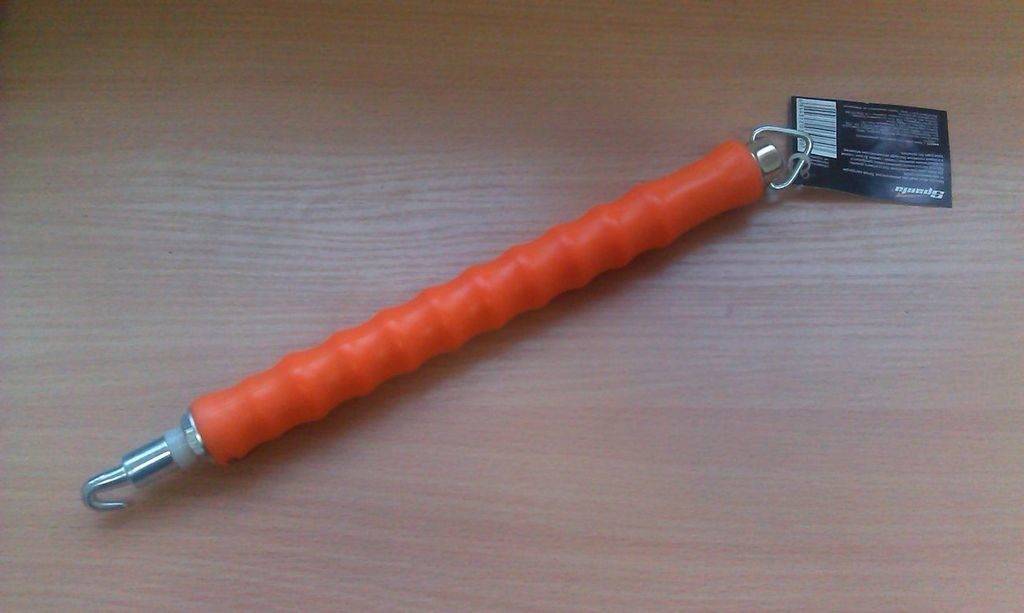

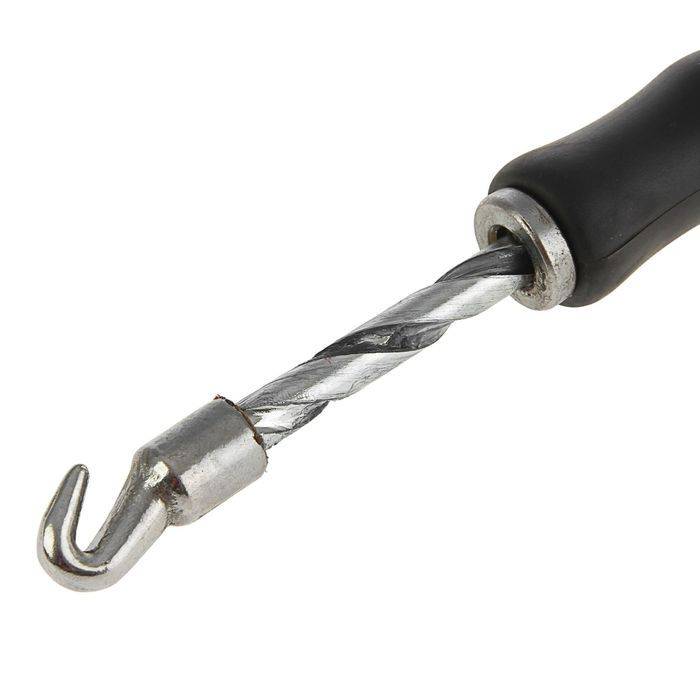

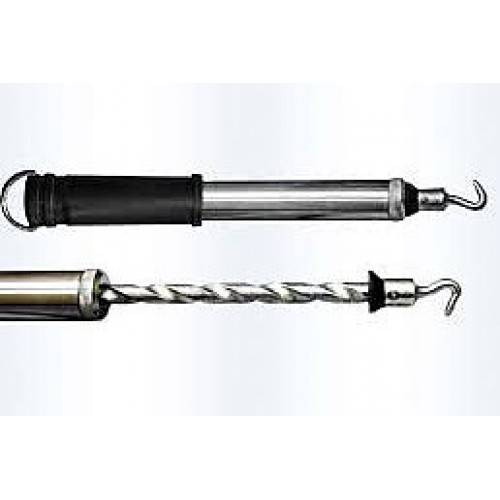

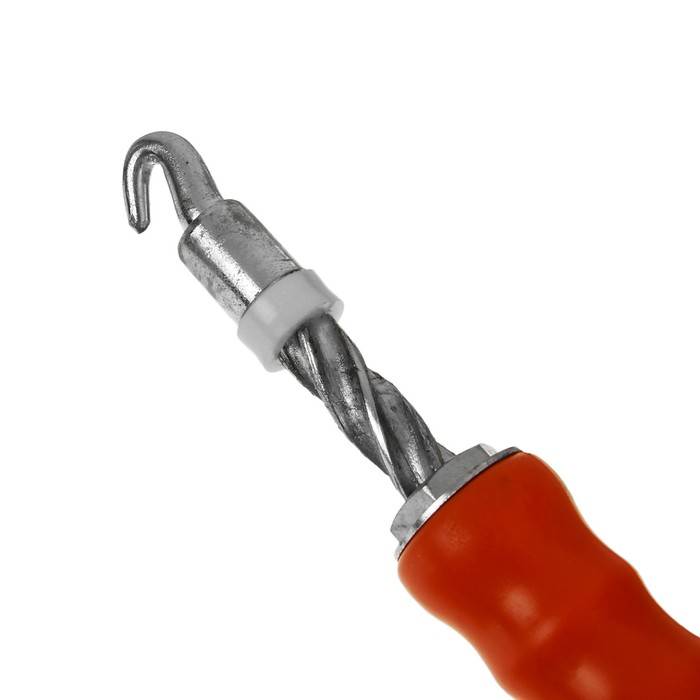

Автоматический крюк для вязки арматуры

Ускорить и автоматизировать процесс скручивания позволяет специальное приспособление с реверсивным принципом действия. При первом взгляде оно похоже на стандартное ручное устройство, однако отличается наличием винтового механизма, состоящего из следующих частей:

  • пластмассовой рукоятки с внутренней винтовой нарезкой;
  • рабочего органа с винтовой резьбой на стержне.

Указанные элементы в собранном виде образуют механизм с возвратно-поступательным принципом действия. Реверсивное приспособление работает достаточно просто – перемещение ручки вызывает поворот рабочего органа, на который надета проволочная петля.

Преимущества реверсивного приспособления:

  • увеличенная производительность связывания проволоки;
  • возможность использования в зонах с ограниченным доступом;

Автоматический крюк для вязки арматуры

  • легкость производства вязальных операций;
  • долговечность устройства при регулярном смазывании.

Приспособление имеет единственный недостаток – повышенную цену, если сравнивать со стоимостью обычного ручного инструмента.

Используя реверсивный инструмент, вязальщик, не утомляясь, может выполнить увеличенный объем работ. По эффективности винтовое устройство превосходит ручное приспособление, когда необходимо вручную протянуть и закрутить проволочные концы. Без переустановки рабочего зацепа, путем циклического перемещения рукоятки можно добиться надежного крепления.

Порядок действий по применению приспособления:

  • Вставьте зацеп инструмента в скрученную петлю.
  • Потяните рукоятку на себя вдоль рабочей оси.
  • Верните ручку в начальное положение.
  • Произведите следующий цикл перемещения.

Можно также самостоятельно сделать полуавтоматическое устройство для затягивания с помощью обычного шуруповерта. Потребуется загнутый гвоздь без шляпки или г-образный пруток, конец которого необходимо вставить в патрон инструмента. Немного потренировавшись, несложно овладеть принципами работы с использованием этого приспособления.

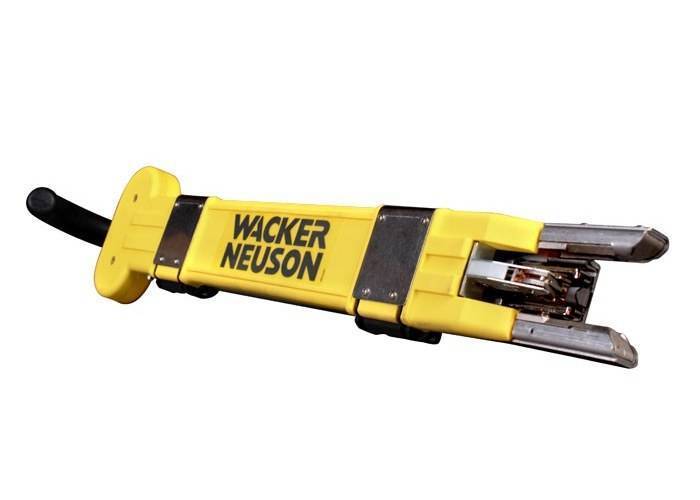

Профессиональный крючок для арматуры – используем пистолет

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать
Вязальный пистолет является профессиональным инструментомПреимущества профессионального устройства:

  • нет необходимости предварительно разрезать проволоку на заготовки;
  • проволока автоматически подается с рабочего барабана;
  • достигается экономия материала за счет отсутствия проволочных отходов;
  • увеличенная производительность пистолета;
  • повышенное усилие петлевой затяжки;
  • возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

  • довольно высокая цена профессионального пистолета;
  • повышенные затраты на приобретение специальной проволоки;
  • неудобство использования в условиях ограниченного пространства;
  • необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования

Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

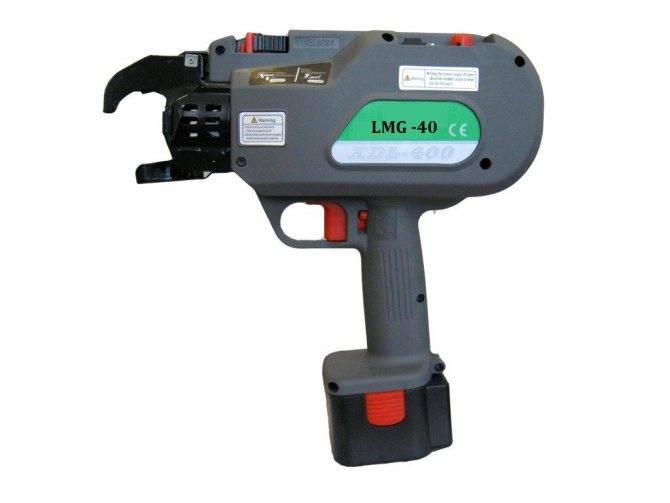

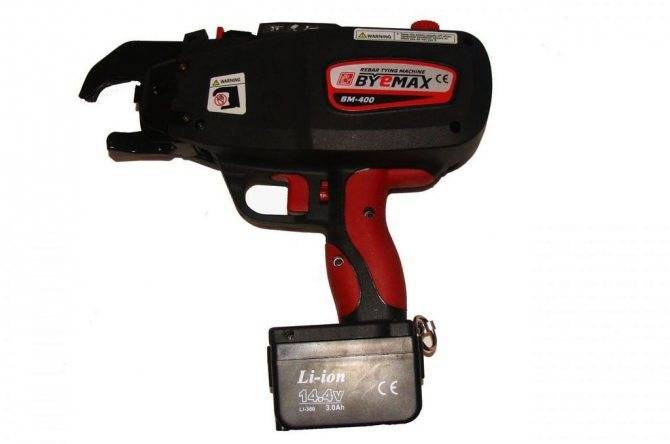

Вязальный пистолет BM-400

Как вяжут арматуру – особенности процесса и инструмент

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

  1. Охват вязальной проволокой зоны соединения прутков.
  2. Формирование петли вокруг стальных стержней.
  3. Затяжку проволочного узла с помощью ручного или специального инструмента.

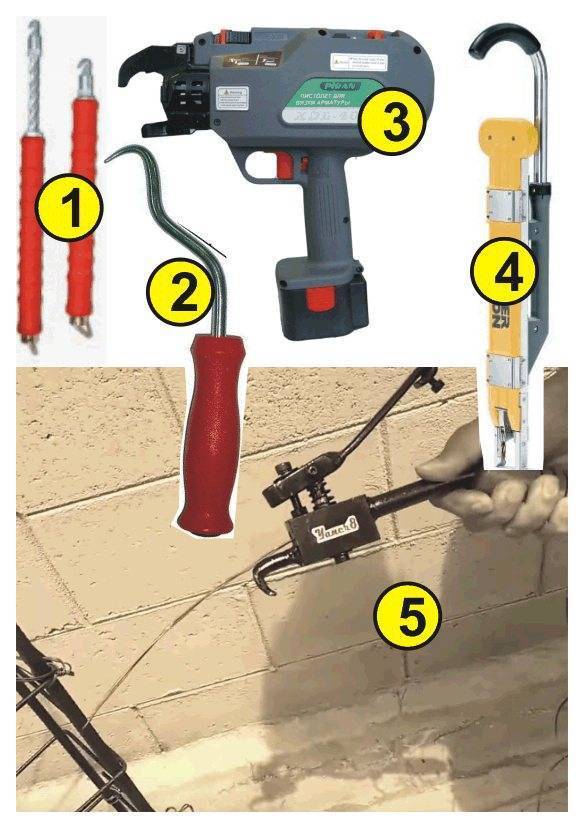

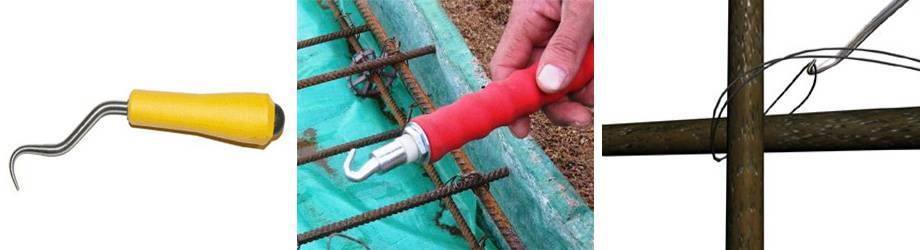

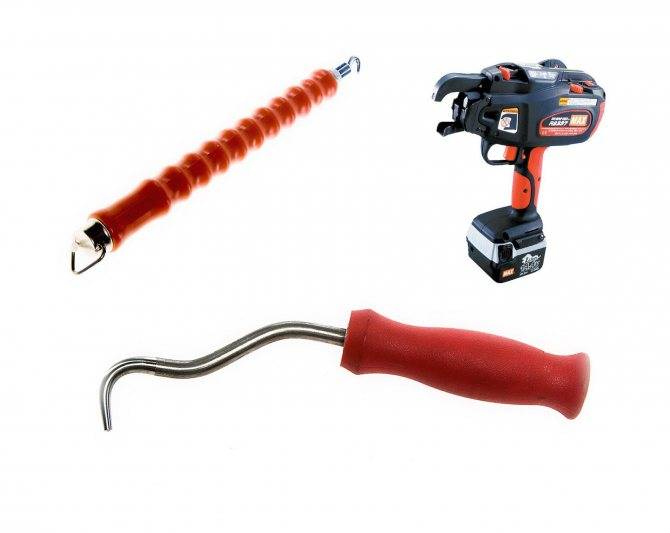

Варианты инструмента для ручной затяжки следующие:

  • круглогубцы;
  • кусачки;
  • самодельный крючок;
  • ручное устройство реверсивного типа;

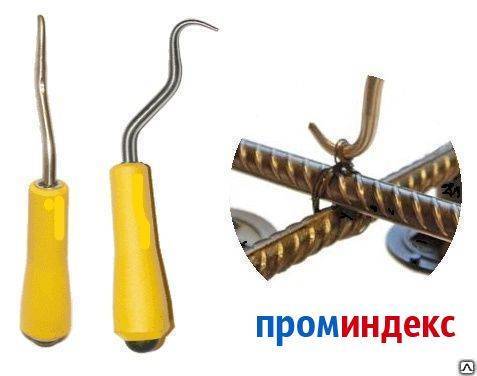

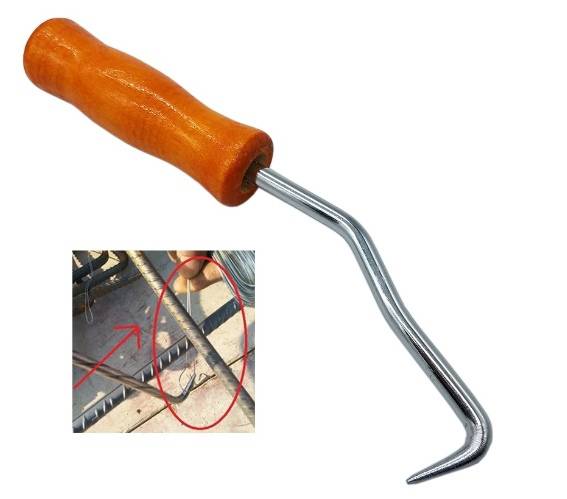

  • покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

  • промышленный пистолет для фиксации стержней;
  • электродрель со специальной насадкой.

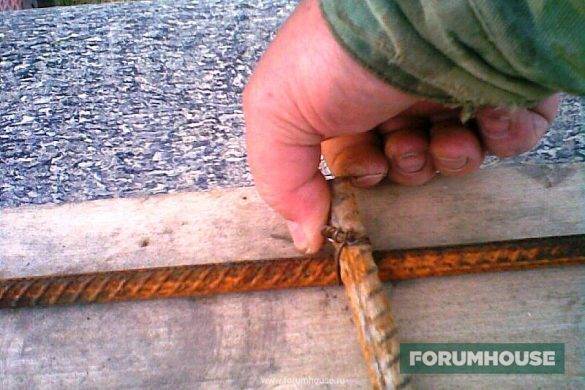

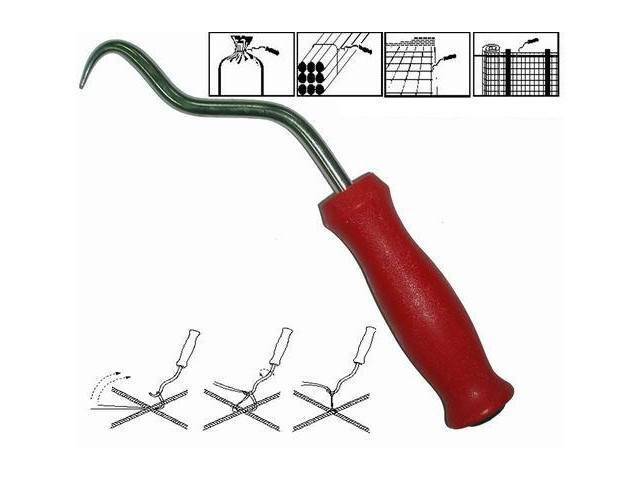

Приемы вязки арматуры

На данный момент существует четыре основных приема. Наиболее удобный и быстрый способ – взять проволоку, сложить вдвое и провести под определенным участком каркаса. Вооружившись крючком, продеть проволоку в петлю, ее свободный конец подтянуть и накинуть на крючок, при этом проволоку нужно немного сгибать. Скручиваем концы, после нескольких оборотов (3–5) прекращаем манипуляцию, извлекая крючок.

Следующий прием похож на предыдущий способ вязки. Главное отличие – в образовании О-образной петли. После того, как проволока скручена надежно, крючок вынимается.

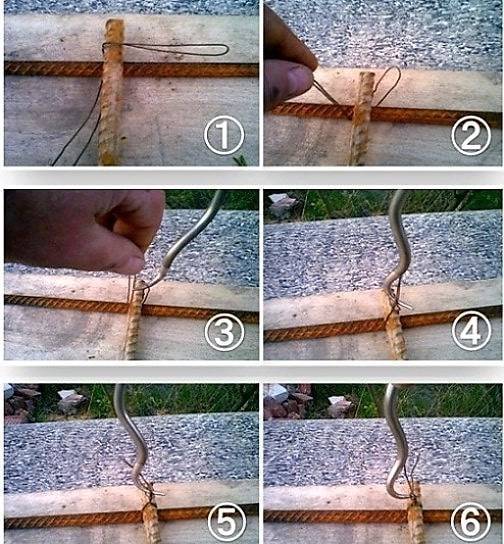

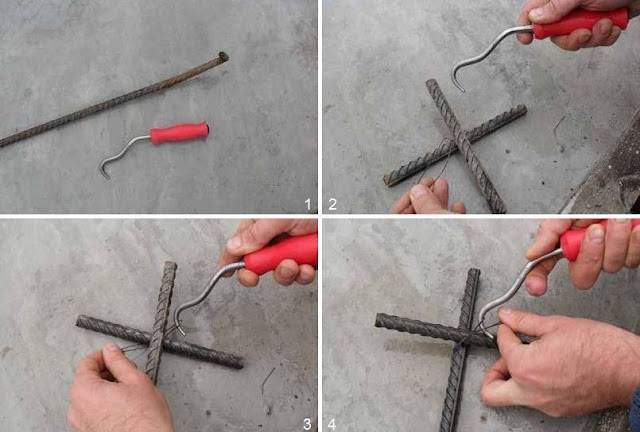

Алгоритм третьей схемы вязки арматуры для ленточного фундамента:

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

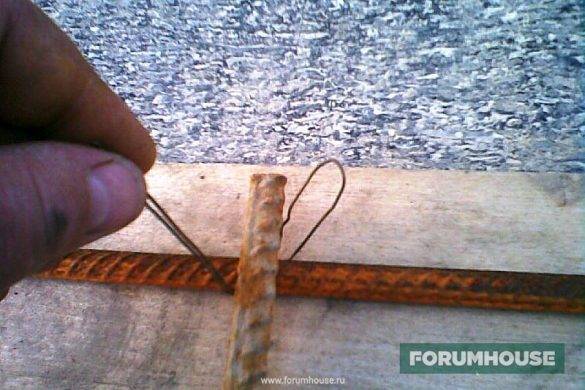

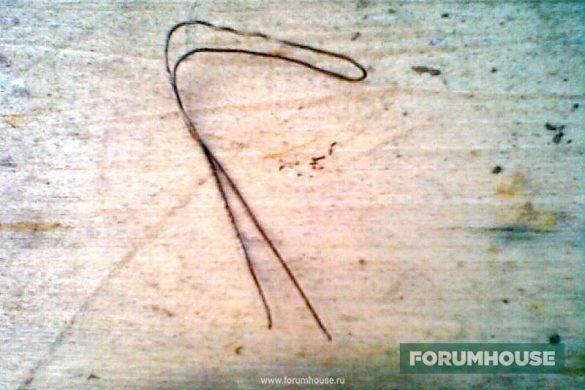

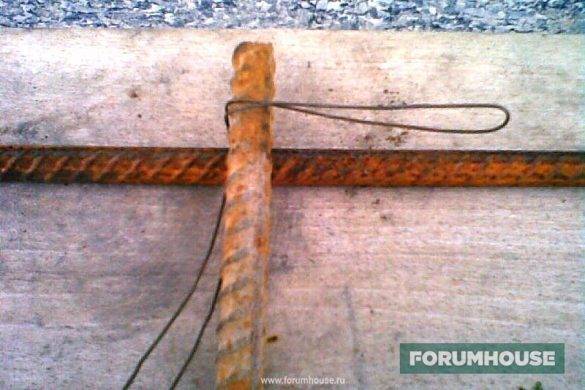

  • заводим проволоку под прутья;

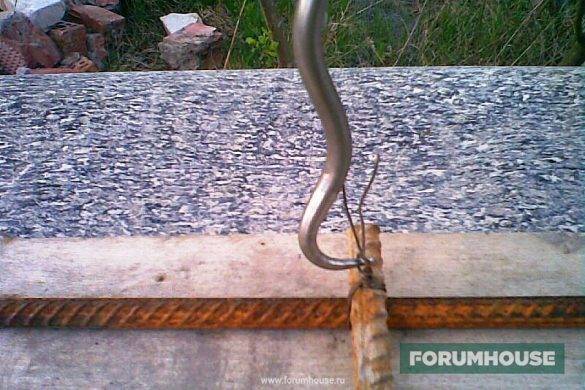

  • вводим крючок в петлю и поддеваем конец проволоки;
  • загибаем ее назад и тянем на себя;
  • прокручиваем несколько раз.

Приемы вязки арматуры По словам специалистов, это наиболее удобный прием для новичков.

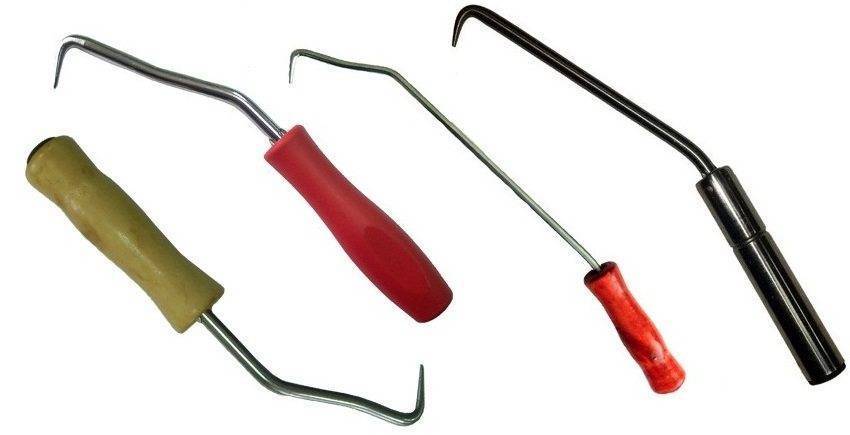

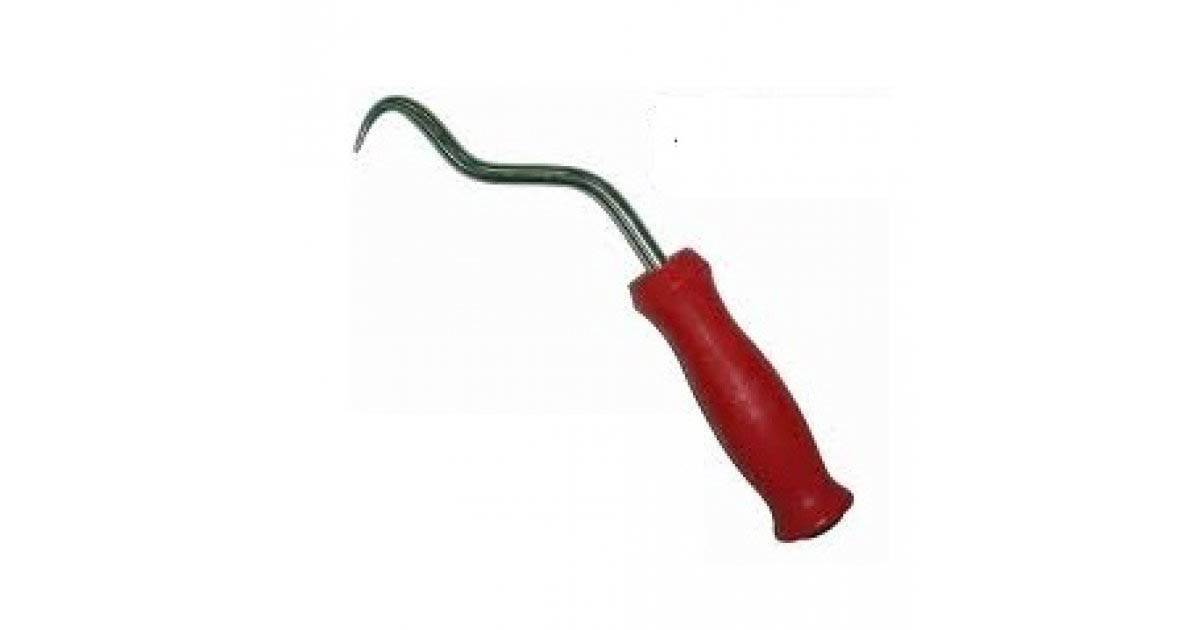

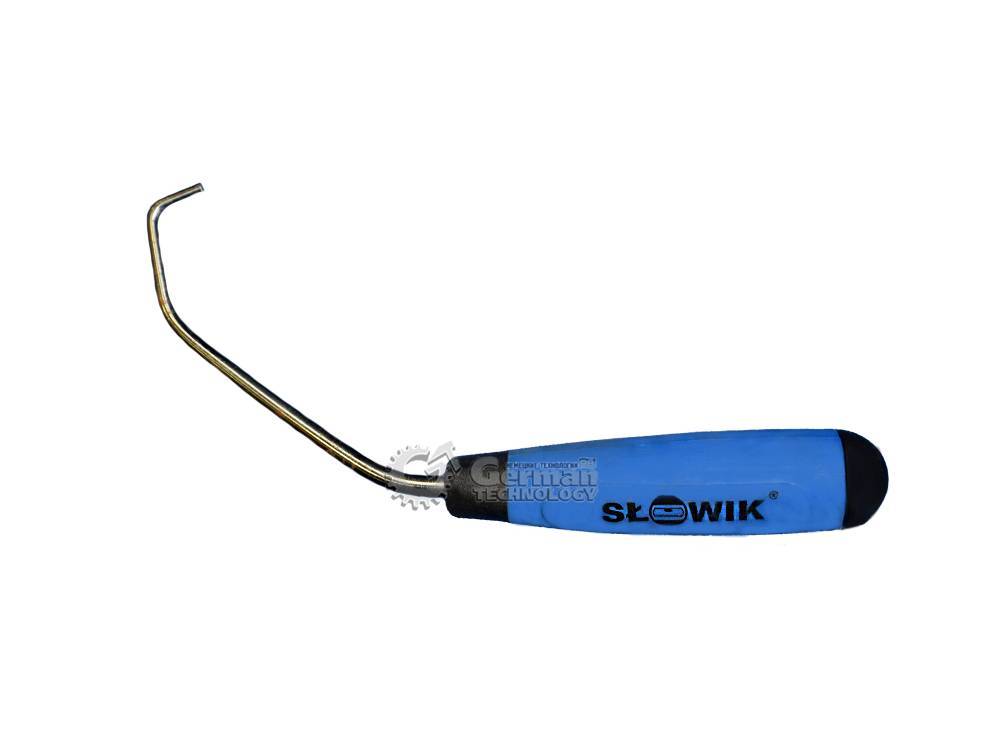

Выбор разновидности крючка

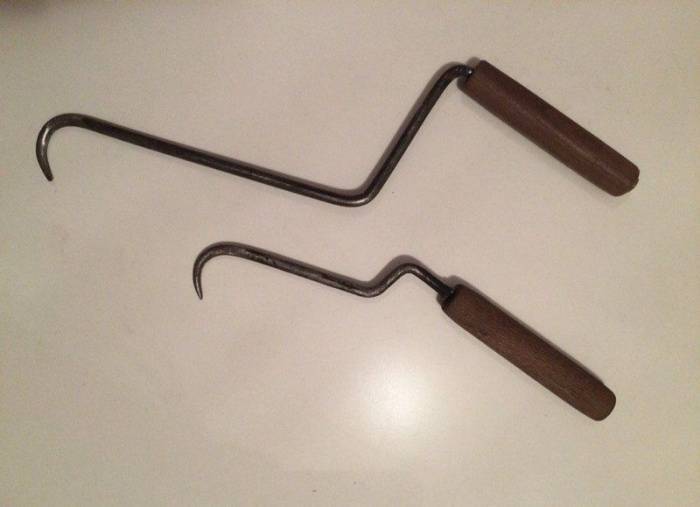

Если вам необходим крючок для вязки арматуры, то изготовить его вы можете самостоятельно. Однако первоначально необходимо определиться с разновидностью изделия. Инструмент может быть ручным, состоящим из стального изогнутого стержня и ручки, которая выполнена из древесины. С его помощью можно будет легко захватить петлю, после закинуть ее, скрепив между собой прутья арматуры, добившись тугой фиксации. При изготовлении в рукоятку необходимо установить подшипник, только так удастся добиться высокой скорости вращения. Крючок для вязки арматуры может быть и винтовым. Он позволяет увеличить производительность благодаря имеющемуся в конструкции червячному механизму. Последний вступает в работу при воздействии силы на рукоятку. В результате осуществляется затягивание узла автоматически.

Ручку можно снабдить прорезиненной основой, тогда как при изготовлении рабочей части рекомендуется применить оцинкованную сталь. Такое изделие будет более сложно в изготовлении, да и в магазинах его удастся приобрести по более высокой стоимости, которая варьируется в пределах 600 рублей.

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

  1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
  2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
  3. Чтобы вязать арматуру не нужно быть профессионалом.
  4. Процесс армирования можно выполнить в опалубке.
  5. Себестоимость работы намного ниже.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

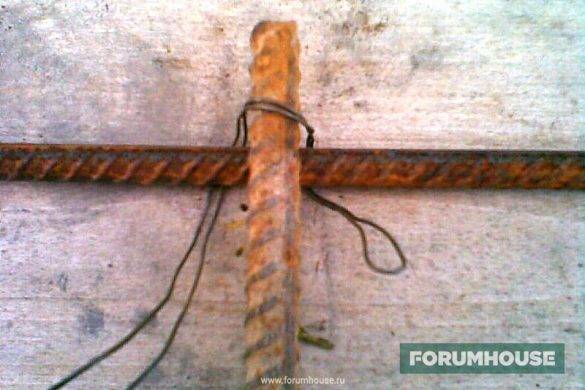

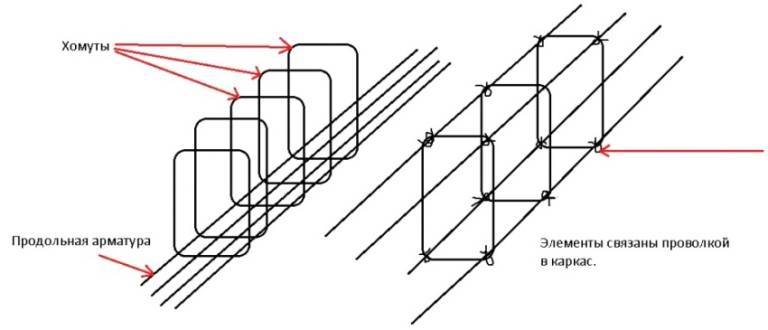

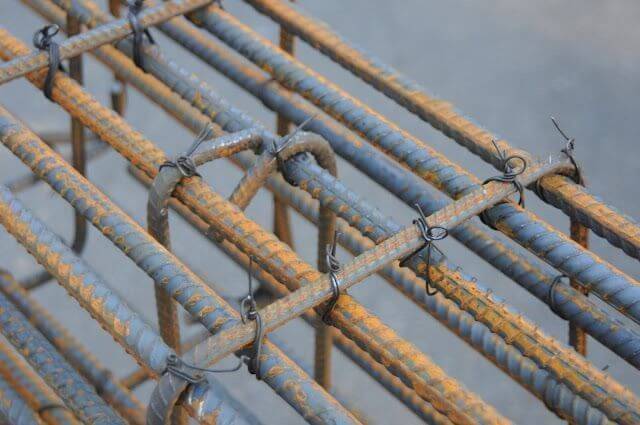

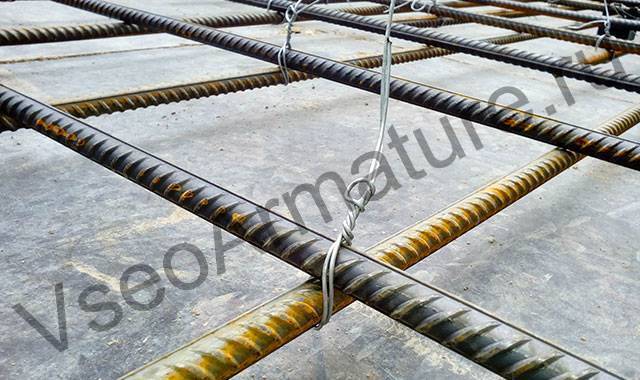

Пример вязки сетки из арматуры проволокой. Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

  1. Стоимость. При больших объёмах проволока будет экономней.
  2. Скорость выполнения работы (если сравнивать с другими способами вязки).
  3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
  4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
  5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

  1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
  2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
  3. Чтобы вязать арматуру не нужно быть профессионалом.
  4. Процесс армирования можно выполнить в опалубке.
  5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

  1. Стоимость. При больших объёмах проволока будет экономней.
  2. Скорость выполнения работы (если сравнивать с другими способами вязки).
  3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
  4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
  5. Температура. Лопаются при отрицательных температурах.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Необходимость армирования ленточного фундамента

Однако в процессе практической эксплуатации нагрузка зачастую распределяется неравномерно, от чего в фундаментной основе создаются напряжения внутреннего характера. Причинами могут являться пучения почвенного состава, ошибки в проектировании, повлекшие за собой различные веса отдельно взятых элементов конструкции.

Бетон обладает хорошими показателями по сопротивлению на сжимания по оси и более слабыми – на растягиваемость. Стальные арматурные прутья отличаются пластичностью, отлично компенсируют указанный недостаток бетонного раствора, создающий защищенность металлическим стержням от коррозийных образований.

Во время эксплуатационного периода бетонный монолит, противостоящий сжиманию, и сталь, борющаяся с растяжениями, могут с максимальным эффектом оказывать сопротивляемость различным нагрузочным воздействиям, не позволяя всей конструкции разрушаться.

Вязка арматуры для ленточного фундамента способна повысить показатель прочности и оказать помощь в сохранении финансовых средств – за счет сокращения объемности фундаментной основы понижаются затраты в сырье.

Как правильно вязать арматуру обычным крючком

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть

Слишком толстая, 2.4-3 мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром 1.2-1.4 мм.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

Переходим к вязке арматуры.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

 Процесс разбивается на ряд последовательных шагов.

1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки — около 30-40 см.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

2. Проволоку складываем пополам.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

3. Загибаем проволоку вокруг пальца.

4. Заводим под арматуру.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

5. Загибаем концы и вставляем в петлю крючок.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

6. Начинаем крутить крючок, захватывая второй конец проволоки.

Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьКрючок для вязки арматуры своими руками: как изготовить и правильно использоватьКрючок для вязки арматуры своими руками: как изготовить и правильно использовать

7. Закручивая узел, тянем крючок на себя.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

8. Загибаем получившийся узел.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — 1.2-1.4 мм. 1 мм — слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

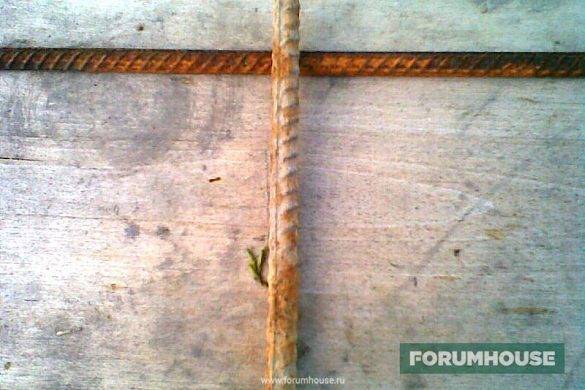

В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

3. Далее вяжем узел, как рассказывалось выше.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

Узнать все нюансы вязки арматуры можно в теме на «Вяжем арматуру (руками, крючком, пистолетом)». В дневнике пользователя с ником Smart2305 подробно рассказывается, чем стеклопластиковая (композитная) арматура отличается от обычной стальной.

Также советуем ознакомиться со статьёй, как самостоятельно изготовить арматурогиб и правильно гнуть арматуру, изучить материалы про изготовление самомесного бетона и выбор компонентов бетона «самомеса». А в видео смотрите, как правильно проводить арматурные работы.

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Создавать металлический скелет нужно в определенной последовательности:

  1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
  2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
  3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
  4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
  5. Чтобы получить вторую часть, необходимо повторить действия.
  6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
  7. Теперь аналогичным образом связывают каркас по всей длине.
  8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
  9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
  10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

к оглавлению

Инструкция по вязке арматуры крючком

Вязать арматуру голыми руками бесполезно – добиться необходимого усилия по затяжке проволоки можно только с помощью дополнительных инструментов. Пошагово разберем основные приемы, как вязать арматуру крючком.

Ручным

Для вязки проволоки вручную понадобится крючок. Проволока складывается вдвое и поддевается под место фиксации. Свободный конец продевается в петлю и закручивается крючком до плотного натяжения проволоки.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Простой узел

Чтобы связать проволоку простым узлом, потребуется выполнить следующие действия:

  1. Отрезается проволока длиной 200 мм и сгибается пополам.
  2. Согнутый отрезок проталкивается под точкой совмещения двух прутов.
  3. Крючок вставляется в петлю и цепляет свободный конец.
  4. Выполняется полный оборот вокруг своей оси. Свободный конец нужно придерживать.
  5. Далее, натягивая проволоку, крючок проворачивают еще несколько раз до получения надежного соединения.

Не обязательно покупать крючок в магазине. Удобный инструмент можно легко изготовить самостоятельно, придав необходимую форму стальному пруту и надев на конец ручку.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Мертвый узел

Перед тем, как вязать арматуру для фундамента крючком, надо научиться формировать мертвый узел. Особенно хорош этот способ для связывания вертикальных прутов для колонн и балок.

  1. Отрезается кусок длиной до 400 мм и сгибается пополам.
  2. Отрезок проталкивается вперед петлей снизу закрепляемого узла.
  3. Свободный конец пропускается через верх и вновь загибается под пруты.
  4. Петля и свободный конец совмещаются, после чего зацепляются жалом крючка.
  5. Крючок с натяжением проворачивается до отрыва петли.

Для получения качественного соединения, нужно добиться плотной укладки проволоки на поверхность арматуры. Процесс вязки продолжается в шахматном порядке.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Шуруповертом

Схема работы с шуруповертом напоминает процесс вязки крючком, но вместо ручной силы используется автоматика. Вместо обычного жала в шуруповерт вставляют самодельный крючок, обычно для этой цели берут кровельный гвоздь.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Технология изготовления крючка своими руками

Крючок для вязки арматуры можно с легкостью изготовить самостоятельно, многие специалисты предпочитают именно такое решение. Для процесса вовсе не понадобится подготавливать сложные инструменты и материалы, а времени на это уйдет совсем немного. В роли основы следует использовать сварочный электрод, диаметр которого должен составить 3 миллиметра. Не стоит использовать тот, что обладает более внушительными габаритами.

Ручка может быть выполнена из мастерка, который предварительно необходимо лишить рабочей части, а именно лопатки. В качестве альтернативного решения можно использовать отрезок шланга. Ручка должна быть прочно зафиксирована на одном из концов электрода. С обратной стороны предстоит сформировать крючок.

Популярные производители и цены на крючки в магазине

Готовые крючки для вязки арматурных каркасов можно купить в любом строительном магазине. Перечислим наиболее популярных производителей ручных и полуавтоматических крючков, и цены на готовые изделия:

  • ручной крючок для вязки арматуры китайского производителя Remocolors Tools Limited можно приобрести за 100 рублей. Полуавтоматический крючок этого производителя будет стоить 600-800 рублей;
  • полуавтоматический инструмент Sparta из Германии стоит 780 рублей. Модель RG 400T, за счет регулировки оборотов и натяжения, позволяет получать крепкие соединения при минимальном расходе проволоки;
  • ручной крючок отечественного производителя Зубр, продается в розничном магазине за 250 рублей;
  • стальной крючок из Китая STAYER MASTER с пластмассовой рукояткой стоит 140-150 рублей.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

Оцените статью
