Водяной насос для отопления: виды, технические характеристики и правила выбора

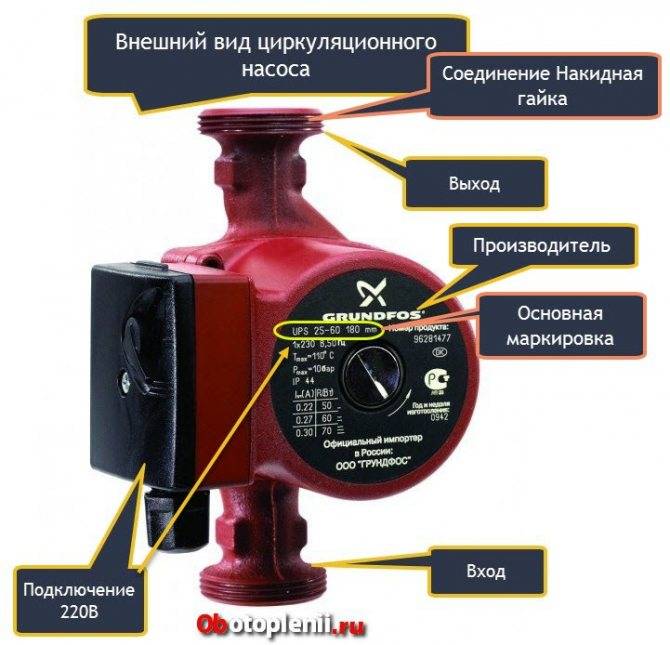

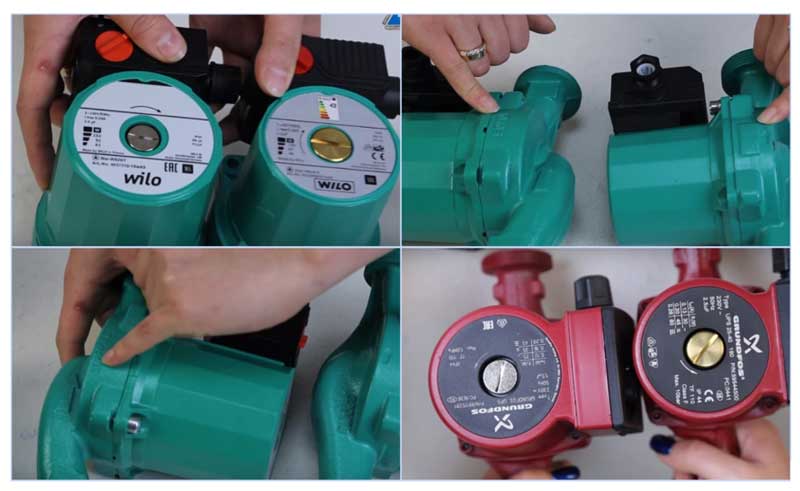

Особенности маркировки оборудования

Унифицированных требований к маркировке циркуляционных насосов, к сожалению, нет. Производители самостоятельно выбирают перечень технических характеристик, которые указываются на корпусе устройства.

Водяной насос для отопления: виды, технические характеристики и правила выбораНе следует при приобретении насоса ориентироваться только на маркировку. Лучше открыть инструкцию по эксплуатации и почитать технические характеристики там

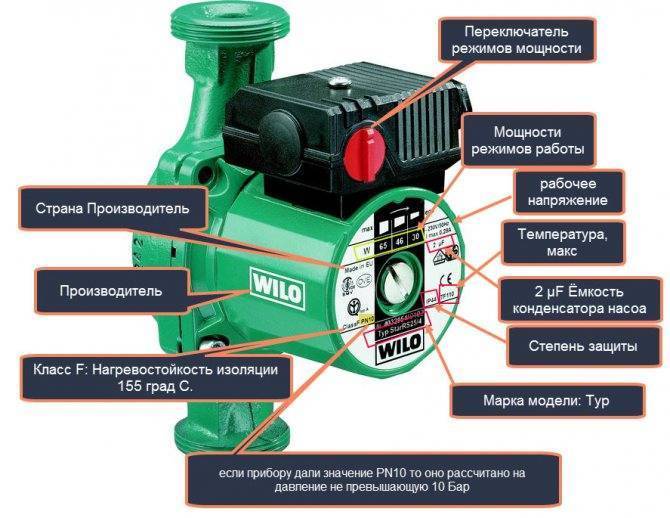

На передней панели обычно отображаются такие сведения:

  • направление движения теплоносителя;
  • диаметр присоединяемых труб;
  • предельно допустимое давление;
  • производитель и модель;
  • максимальная рабочая температура;
  • степень защиты;
  • рабочие параметры электросети;
  • знаки соответствия национальным техническим регламентам.

Производители могут указывать и другие сведения на свое усмотрение. Подробные технические характеристики приборов указываются в руководстве по эксплуатации.

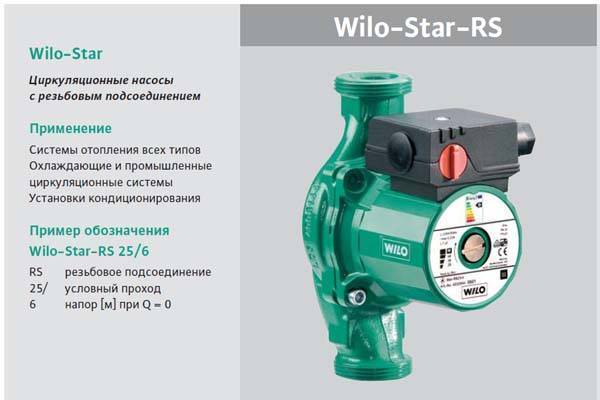

Единицы измерения отличаются в разных странах, поэтому цифровые обозначения на корпусе могут быть обманчивы. Лучше лишний раз открыть инструкцию, где наряду с характеристиками указываются и единицы их измерения.

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

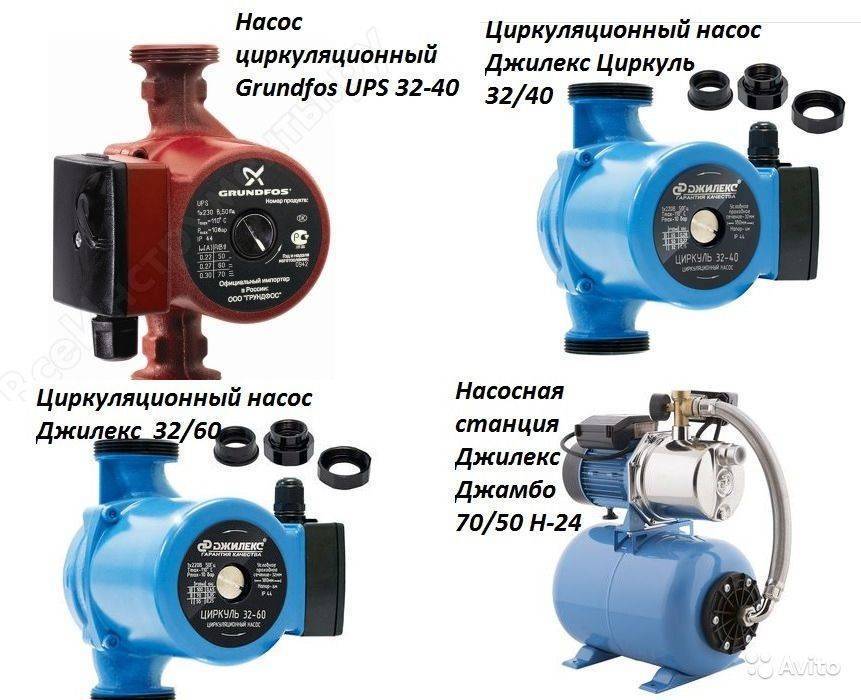

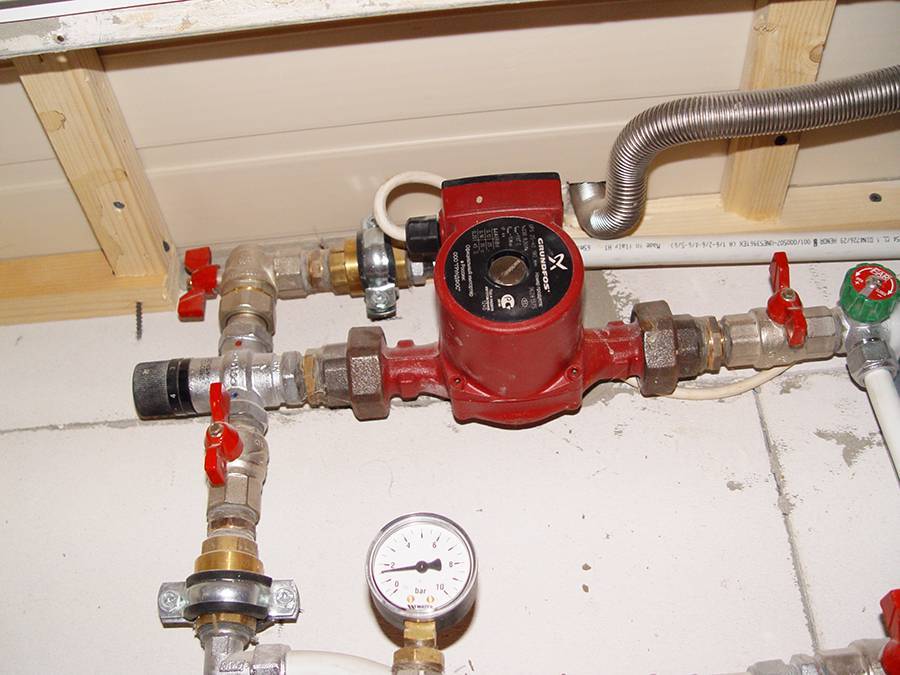

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м

Ду25 с биметаллическими отопительными приборами – 2м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Погружные насосы как разновидность центробежных

Если нужно выкачать воду из глубины, может понадобиться центробежный погружной насос. Он устанавливается на глубине водяного источника для выталкивания воды по напорной трубе.

Погружные насосы представляют собой высокие цилиндрические агрегаты, преимущественно изготовленные их нержавеющей стали. Погружной насос нельзя назвать слишком мощным, поскольку он имеет небольшой диаметр из-за необходимости погружения устройства. При необходимости для достижения поставленной цели могут использовать несколько погружных насосов – многоступенчатые системы. Между собой такие насосы обязательно крепятся. За счет этого увеличивают давление воды. Необходимое давление воды зависит от глубины погружения насоса. Многоступенчатые погружные насосы позволяют перекачивать воду из скважин до 150 метров.

На что обращать внимание при выборе

Итак, мы с вами выяснили, насколько хороша искусственная циркуляция и оказались в магазине

Но как правильно выбрать, на что стоит обратить внимание?. Главным критерием при этом считается объём тепловой энергии, которую устройство должно передать обогреваемому зданию

Здесь потребуется точный расчет, сделать который своими силами нельзя – потребуется помощь специальных организаций

Главным критерием при этом считается объём тепловой энергии, которую устройство должно передать обогреваемому зданию. Здесь потребуется точный расчет, сделать который своими силами нельзя – потребуется помощь специальных организаций.

Но если различные формулы и вычисления вам чужды, то можете воспользоваться типовыми проектами, которые позволяют грамотно рассчитать циркуляционный отопительный насос. Так, существуют некоторые закономерности для европейских стран:

  • Если в доме имеется всего несколько квартир/комнат, то необходимая мощность насоса составит всего 100 ватт на метр квадратный здания;
  • А если в доме есть много квартир, то требуемая мощность составляет 70 ватт;
  • При недостаточном качестве тепловой изоляции объекта эта мощность в любом случае должна быть увеличена;
  • Если в здании три или же больше этажей, а температура на улице достигает минус 25 градусов (что больше подходит для наших широт), то на квадратный метр площади потребуется 97 ватт, а если температура снижается до 30 градусов, то и все 100 ватт.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Водяной насос для отопления: виды, технические характеристики и правила выбора

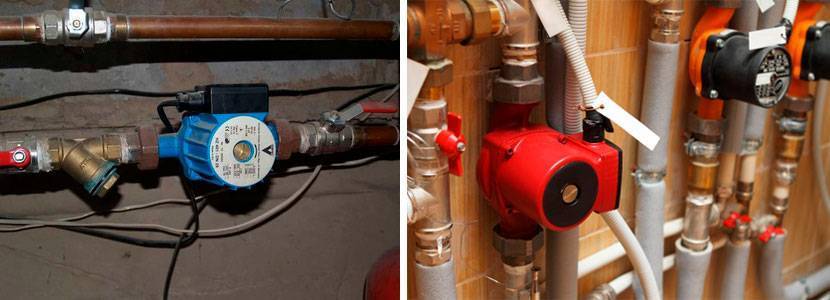

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Водяной насос для отопления: виды, технические характеристики и правила выбора

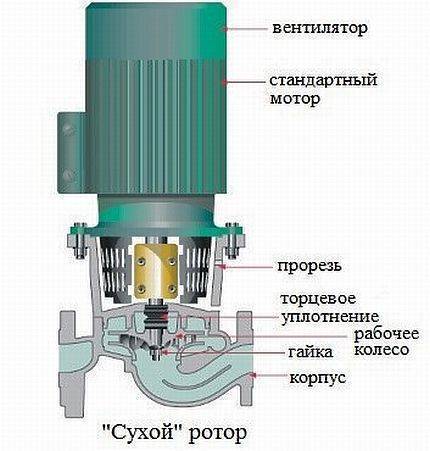

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

  • Имеют высокий КПД — порядка 80%. И это основной их плюс.
  • Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
  • Срок эксплуатации порядка 3 лет.
  • При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

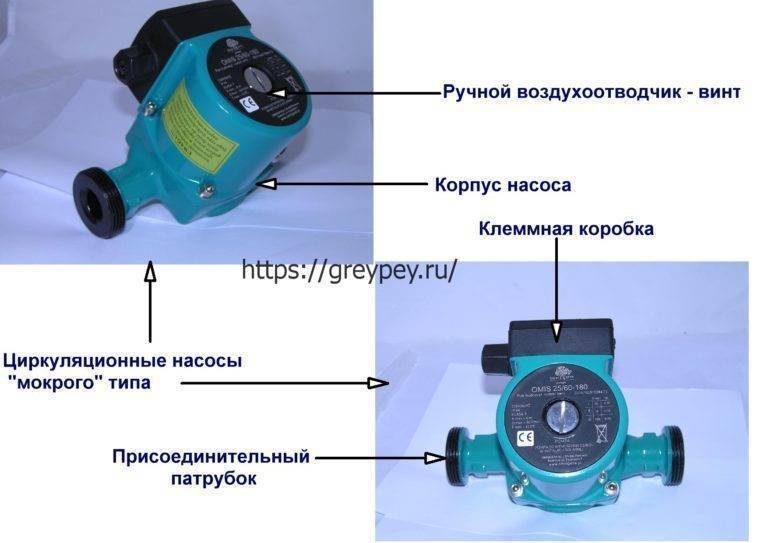

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Водяной насос для отопления: виды, технические характеристики и правила выбора

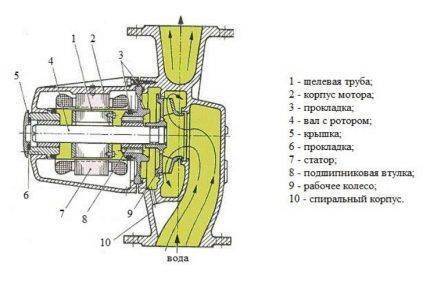

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
  • Обслуживания не требуют.
  • Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
  • Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Расчет и выбор циркуляционного насоса

Водяной насос для отопления: виды, технические характеристики и правила выбора

  1. Виды циркуляционных насосов
  2. Рекомендации по установке насосов
  3. Рекомендации по выбору насоса
  4. Расчет производительности циркуляционного насоса
  5. Расчет гидравлического сопротивления
  6. Видео: расчёт необходимого напора и объёмной подачи

Большинство систем отопления в частных домах имеют принудительную или комбинированную циркуляцию воды. Неотъемлемой частью такой системы является циркуляционный насос, обеспечивающий движение воды по радиаторам и трубам. Для того чтобы ее работа была максимально эффективной, необходимо сделать правильный расчет и выбор циркуляционного насоса для системы отопления.

Насос для полива огорода

Каждое лето владельцы дач, садов и огородов решают проблему полива. Вода нужна не только для растений, но и для хозяйственных нужд, бани, летнего душа, и не мало. Если садовый участок имеет собственное водоснабжение — это хорошо. А если нет, то существуют насосы, облегчающие полив.

Достаточно выкопать колодец, скважину, поставить бочку или использовать воду из речки (если она есть поблизости) и приобрести правильный насос для полива огорода. Поскольку бегать с ведрами от речки до дома довольно утомительно.

Водяной насос для полива обеспечивает не только полив, а и дренаж, и снабжение водой всего дома.

Какой насос выбрать для полива огорода?

Выбор поливочного насоса определяется источником водозабора. Забор воды может быть осуществлён из различных источников:

  • колодца,
  • бочки,
  • скважины
  • речки или ручья,
  • пруда,
  • любого открытого водоёма.

Поливочные насосы бывают разных типов, выбор модели зависит от источника воды:

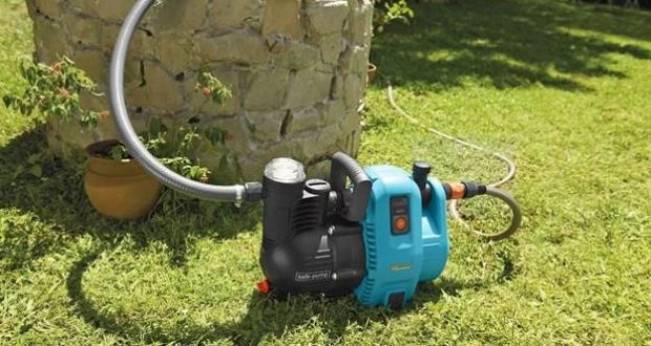

Поверхностные насосы — это насосы для полива из водоема. С его помощью качают воду из любого водоема, пруда, бассейна. Его не нужно погружать в воду целиком, для работы опускают водозаборный шланг в водоем. Он прост в использовании на небольших глубинах (до 10 метров).

Можно использовать только там, где грунтовые воды подходят близко к поверхности земли, из глубоких колодцев и скважины воду они не выкачивают. В этом их минус. Из плюсов — их легко устанавливать и снимать, требует только чистки и смазки деталей эжектора.

 Поверхностные насосы могут подавать воду на высоту 30–50 метров (некоторые модели – и выше).

Поверхностные насосы для полива из водоема используют для полива огорода и сада при помощи рассекателей, водяных дождевателей, также они хороши для откачивания воды из подвала. Если перед вами стоит задача — только поливать растения, то можно купить агрегат небольшой мощности, с производительностью 1 м3/час. Для устройства водопроводной системы в доме нужны более мощные агрегаты.

Водяной насос для отопления: виды, технические характеристики и правила выбора

Из производителей, стоит отметить российскую компанию Джилекс с широкой линейкой доступных моделей.

Погружной насос для полива

Если же на участке скважина или колодец, то лучший выбор — это погружная помпа. Такие водяные насосы для полива способны обеспечивать водой дачный участок даже в случае очень больших её расходов. В зависимости от источника забора воды выделяют колодезные и скважинные модели помп.

Очень многие садоводы используют насос Ручеек.

Дренажный насос

Все садовые помпы обладают своими характерными особенностями. Поэтому перед тем, как купить насос для полива огорода, следует выяснить, в какой степени та или иная модель соответствует вашим индивидуальным требованиям.

Для чего вам необходим насос? Если вам нужен насос лишь для полива, особенно когда поблизости от участка есть водоем, то вполне достаточно поверхностного насоса.

Но если же вы решаете сразу несколько проблем и вам надо перекачивать воду для питья и других бытовых нужд, лучше воспользоваться погружными насосами, добывающими воду из скважины или глубокого колодца.

Водозаборные помпы для полива еще один вариант для накачивания воды для полива огорода, чаще всего их используют для полива картофеля и других посадок овощей большой площади.

Типы насосов для систем отопления

Современные циркуляционные насосы делятся на два основных типа: «сухие» и «мокрые». Они несколько отличаются внутренним строением и схемой работы, но движение жидкости в них все же обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащены устройствами для автоматической регулировки их работы.

Вариант № 1 – устройства сухого типа

Конструкция сухого циркуляционного насоса не предполагает контакта теплоносителя с ротором. Его рабочая зона отделена от частей электродвигателя специальными кольцами.

Они изготавливаются из следующих материалов:

  • графит;
  • керамический;
  • карбид вольфрама;
  • нержавеющая сталь;
  • оксид алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в теплоносителе. Отверстие для подачи воды расположено в центре основной камеры, а система выпускных трубопроводов расположена на периферии.

Водяной насос для отопления: виды, технические характеристики и правила выбораРабочая зона «сухих» циркуляционных насосов связана с двигателем только через вал, поэтому при необходимости электропривод можно заменить

Вращение рабочего колеса рабочего колеса приводит к возникновению центробежных сил, вытесняющих охлаждающую жидкость от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды по его внутренней камере.

К положительным характеристикам оборудования сухого отопления можно отнести:

  • высокий уровень КПД – 70-80%;
  • минимальный гидравлический удар при запуске;
  • возможность горизонтального и вертикального расположения двигателя;
  • перекачивать большие объемы теплоносителя за счет большой мощности.

Благодаря сочетанию эффективности и шума «сухие» насосы в основном используются в системах отопления промышленных зданий, офисов и крупных жилых домов.

Поэтому у устройств этого типа есть следующие отрицательные стороны:

  1. Высокий уровень шума, не позволяющий использовать их в квартирах.
  2. Необходимость замены уплотнительных дисков каждые 2-3 года.
  3. Велика вероятность того, что теплоноситель потечет в случае нарушения герметичности рабочей камеры.
  4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливается на полу или подвешивается на кронштейнах.

Водяной насос для отопления: виды, технические характеристики и правила выбораКонсольные насосные элементы закреплены на раме, а электродвигатель с рабочим колесом в корпусе соединены через редуктор

Есть два варианта конструкции сухих насосов:

  1. Моноблок. Мотор и металлический корпус устройства объединены в единую конструкцию со специальными опорами.
  2. Консольный. Двигатель любой мощности можно подключить к корпусу оборудования с помощью универсальных креплений.

«Сухие» циркуляционные устройства для систем отопления при правильном обслуживании более долговечны, поэтому постепенно вытесняют с рынка модели с мокрым ротором.

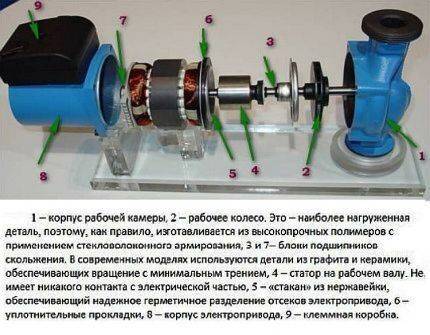

Вариант № 2 – Насосы с мокрым ротором

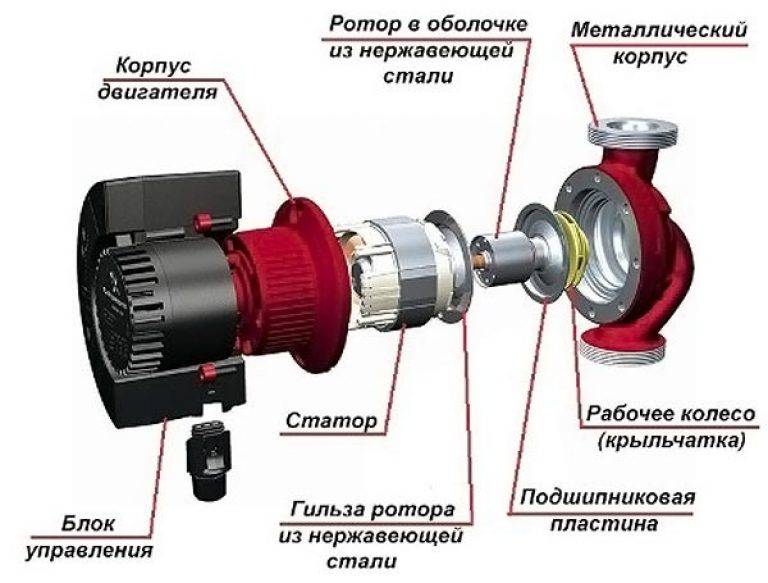

Принцип работы циркуляционного устройства с мокрым ротором аналогичен его аналогу в «сухом» варианте: при вращении крыльчатки охлаждающая жидкость, подаваемая в центр, перемещается к периферии рабочей камеры, откуда собирается в выходные каналы.

Водяной насос для отопления: виды, технические характеристики и правила выбораВсе внутренние уплотнения в «мокром» насосе статичны и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

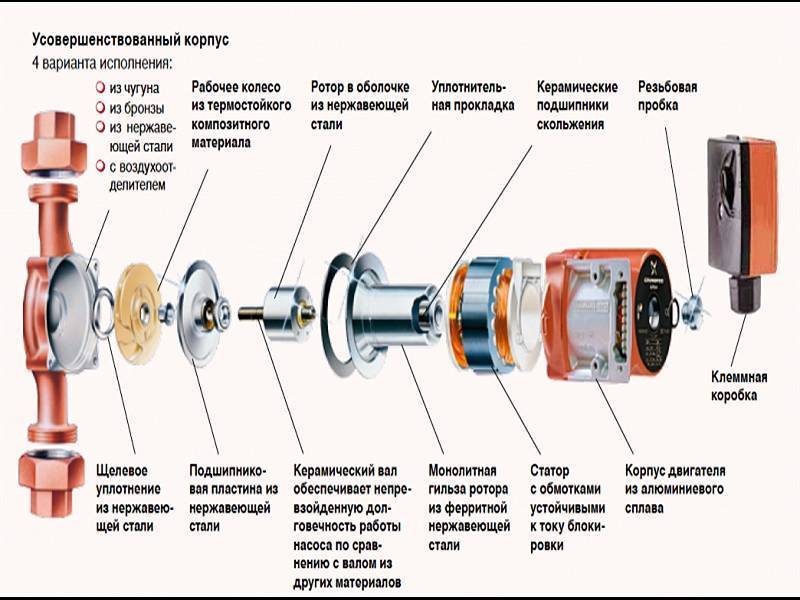

Ротор «мокрого» насоса контактирует с охлаждающей жидкостью, которая также обеспечивает охлаждение двигателя. Такие устройства не должны работать в сухом режиме, потому что они быстро перегреваются и перегорают.

Компоненты оборудования обычно расположены в одном корпусе и образуют единую конструкцию, поэтому при выходе из строя отдельных элементов их не заменяют, а приобретают новый насос.

Водяной насос для отопления: виды, технические характеристики и правила выбораОхлаждающая жидкость внутри рабочей камеры проходит довольно извилистый путь, поэтому шум насоса зависит от гладкости материала внутренней поверхности корпуса

Преимущества агрегата с «мокрым» ротором:

  • бесшумная работа;
  • компактный размер;
  • незначительная потребляемая мощность (30-50 Вт);
  • продолжительность работы без обслуживания;
  • относительно невысокая стоимость;
  • простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, что облегчает потребителю выбор оборудования при установке системы отопления.

Нагревательные устройства этого типа также имеют недостатки:

  • конструктивные ограничения по максимальной мощности;
  • низкая ремонтопригодность;
  • низкий КПД (40-60%);
  • необходимость строго горизонтального положения оси мотора.

Из-за малой мощности «мокрый» тип откачки в основном применяется в системах отопления одноэтажных квартир и домов.

Разновидности центробежных насосов

По принципу действия выделяют 2 базовые категории – сухое и мокрое оборудование. Оба типа заслуживают детального рассмотрения.

Сухие агрегаты

Здесь ротор не вступает в прямой контакт с теплоносителем. Рабочая зона насоса отделена от электродвигателя с помощью особых уплотнительных колец, выполненных из высококачественной нержавеющей стали. Во время запуска оборудования эти кольца начинают вращаться, что приводит к образованию тонкой водяной пленки и полноценной герметизации зоны стыка. Такой эффект возникает вследствие разницы внешнего (окружающего) давления и в рабочей среде.

КПД помп сухого типа держится в районе 80%. Их работа сопровождается сильным шумом, поэтому специалисты рекомендуют монтировать их в обособленные помещения, оснащенные всесторонней звукоизоляцией.

Сухие центробежные насосы бывают горизонтальными, вертикальными и блочными. Первые устанавливаются так, чтобы остывающий патрубок у них был в переднем сегменте вала, нагнетательное ответвление располагается на корпусе. Электродвигатель фиксируется в горизонтальном положении, откуда и пошло название подвида. В вертикальных насосах патрубки размещаются на одной оси, в них рабочий компонент устанавливается перпендикулярно полу.

Мокрые вариации

В таком исполнении ротор и крыльчатка погружаются в теплоноситель, последний также выполняет функции охладителя и смазки. Статор и ротор здесь разделены с помощью специального стакана. Последний изготавливается из укрепленной нержавеющей стали, он необходим для создания герметичных условий вокруг той части двигателя, которая работает под напряжением. Для выполнения корпуса мокрого насоса могут быть использованы бронза и латунь. При выборе оборудования данного типа нужно убедиться, что его сердцевина изготовлена из керамики.

По сравнению с сухими помпами эти модели не столь требовательны относительно ремонта и планового обслуживания. Также они менее шумные.

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Оцените статью
