Калькулятор расчета объема расширительного бака для системы отопления

Что нужно знать при проведении расчетов

При установке отопительной системы, не всегда получается сэкономить полезную площадь, что так важно в малогабаритных помещениях. Но при этом можно узнать точный объем нужного устройства. При вычислениях  используется такая формула:

При вычислениях  используется такая формула:

Vb (объем бачка) = Vt(объем жидкости теплоносителя)*Kt ( коэффициент, учитывающий расширение под влиянием тепла)/F(коэффициент производительности мембранного бака)

Чтобы определить объем теплоносителя используются такие методы:

  • засекается время пробного наполнения всей конструкции. Это можно сделать с помощью водомера;
  • складываются все объемы присутствующих механизмов – труб, батарей и источников тепла;
  • применяется соответствие 15 литров жидкости теплоносителя на каждый киловатт мощности оборудования.

Расчет объема на отдельном примере

Коэффициент, учитывающий тепловое расширение используемого теплоносителя, зависит от наличия антифризных добавок. Он меняется в зависимости от процентного соотношения данных добавок, а также может меняться под влиянием температуры. Есть специальные таблицы, где можно посмотреть данные из расчета нагревания теплоносителя. Такая информация внесена в калькулятор. Если используется вода, то это обязательно отображается в программе.

Незамерзающие жидкости в качестве теплоносителя особенно актуальны при необходимости отключать отопление в холодное время года.

Обязательно учитывается коэффициент эффективности мембранного расширительного бака. Его можно определить по такой формуле:

F= (Pm-Pb)/(P1+1)

При этом Pm обозначает максимальное давление, которое может привести к аварийному включению специального клапана безопасности. Это значение должно указываться в паспортных данных изделия.

На схеме показан вариант монтажа устройства

Pb – это давление для подкачки воздушной камеры устройства. Если конструкция уже была подкачана, то параметр указывается в технических характеристиках. Это величину можно менять самостоятельно. Например, производить докачку насосом для автомобиля или убирать лишний воздух при помощи вмонтированного ниппеля. Для автономных систем рекомендуемый показатель – 1-1,5 атмосфер.

Статья по теме:

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Как рассчитать объём расширительного бака?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка в расчёте его объёма способна привести к поломке оборудования и выходу из строя отопительной системы в целом: слишком большая ёмкость не сможет создать достаточного давления в сети, а слишком маленькая, наоборот, не примет весь избыток теплоносителя.

Чтобы провести правильный расчёт, следует определить общий объём отопительной сети. Для этого нужно сложить объём котла, суммарный объём всех труб в системе, а также объём дополнительных обогревательных приборов, если они имеются.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Калькулятор расчета объема расширительного бака для системы отопления

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Расширительный бак может быть укомплектован сменной (фланцевой) или постоянной мембраной. Второй вид изделий стоит дешевле.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Калькулятор расчета объема расширительного бака для системы отопления

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Популярные статьи  Утепление колодца на зиму своими руками: обзор лучших материалов и способов утепления

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

  • применение незамерзайки опасно из-за токсичных испарений;
  • возможности монтажа ограничены только верхней точкой системы;
  • постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
  • медленный разогрев;
  • перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
  • применяется в отоплении малоэтажных строений, максимум в два этажа;
  • большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

  • полная герметичность позволяет использовать антифриз;
  • место размещения расширителя не влияет на работоспособность системы;
  • изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
  • после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
  • меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
  • не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
  • не требует постоянного внимания к уровню и состоянию жидкости;
  • возможность применения в системах, рассчитанных на несколько этажей;
  • небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Калькулятор расчета объема расширительного бака для системы отопления

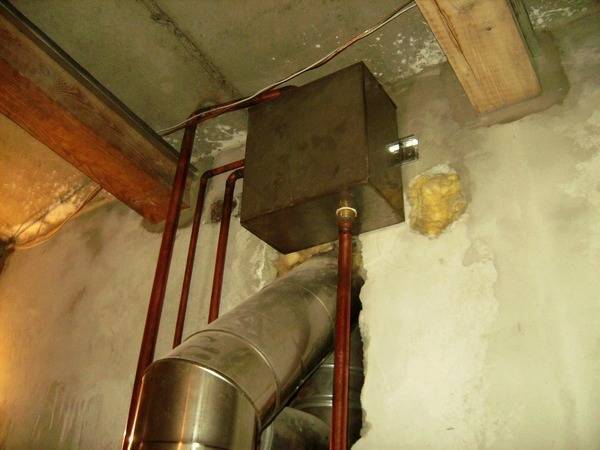

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Калькулятор расчета объема расширительного бака для системы отопления

Калькулятор расчета объема расширительного бака для системы отопления

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Калькулятор расчета объема расширительного бака для системы отопления

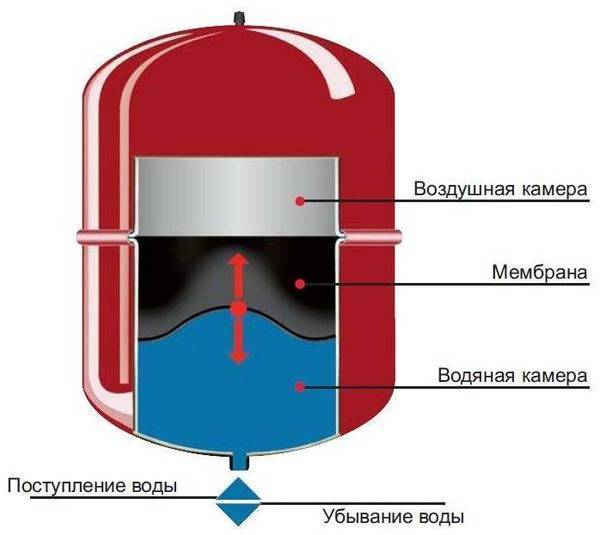

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

  1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

  1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

  • объем отопительного котла;
  • дополнительных приборов;
  • всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Калькулятор расчета объема расширительного бака для системы отопленияПодбор размера

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Популярные статьи  Какой фильтр для воды выбрать под мойку: выбираем по критериям

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Калькулятор расчета объема расширительного бака для системы отопленияСлишком маленький бак

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Калькулятор расчета объема расширительного бака для системы отопленияИзлишне большой бачок

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Калькулятор расчета объема расширительного бака для системы отопления

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

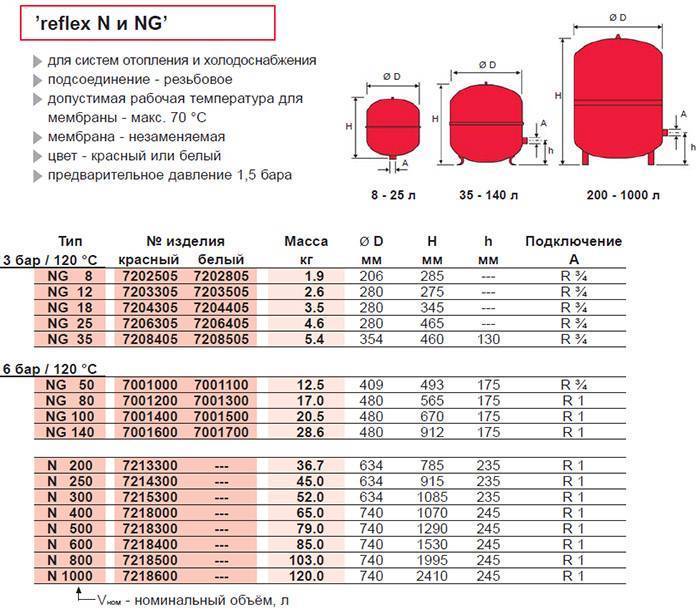

Мембранный расширительный бак «таблетка»

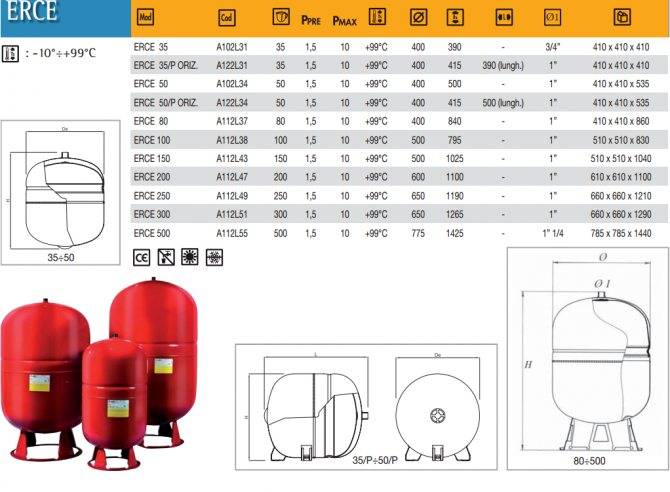

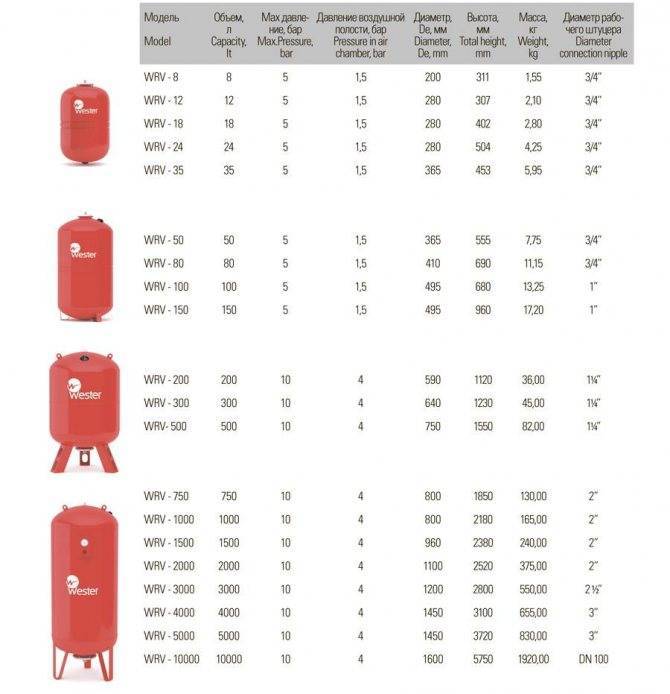

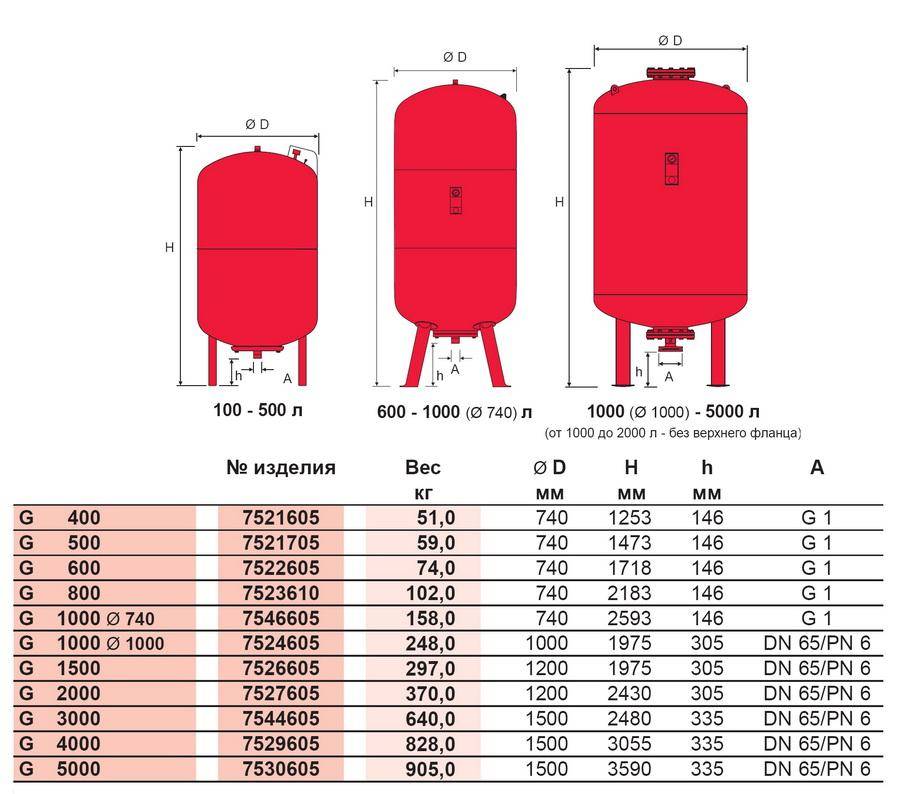

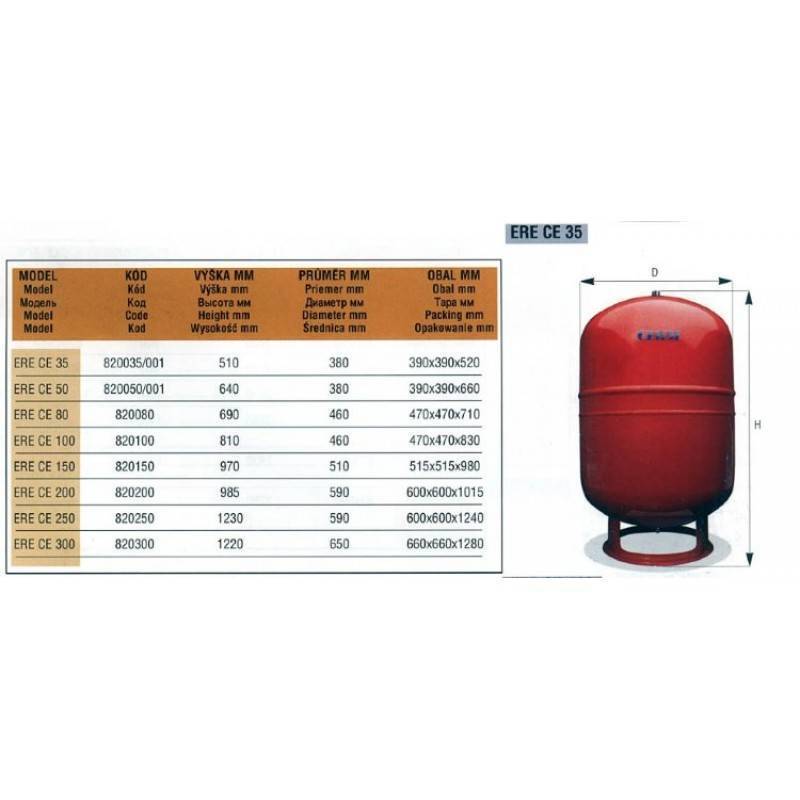

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

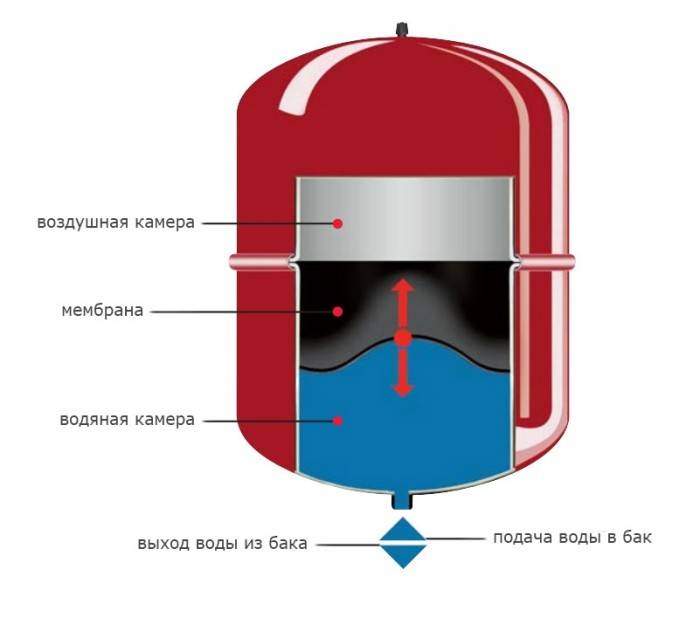

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Расчет объема расширительного бака для отопления

Расширительные баки (они же – гидроаккумуляторы) в отопительных трубопроводных системах выполняют ряд важнейших вспомогательных функций: компенсация теплового расширения теплоносителя, его накопление, защита системы от гидроударов, снижение нагрузки на насосы. Но правильно выполнять эти функции может лишь правильно подобранный по размеру расширительный бак

Поэтому важно знать, как произвести расчёт объема расширительного бака для отопления, что вы и узнаете из нашей статьи

С точки зрения отопительной системы, можно поставить самый большой доступный бак и не прогадать: здесь лучше переборщить, чем недобрать. Но пространство всегда ограничено, как и бюджет: чем больше бак, тем выше его цена. Умный не будет переплачивать за объем, который не будет использовать его система.

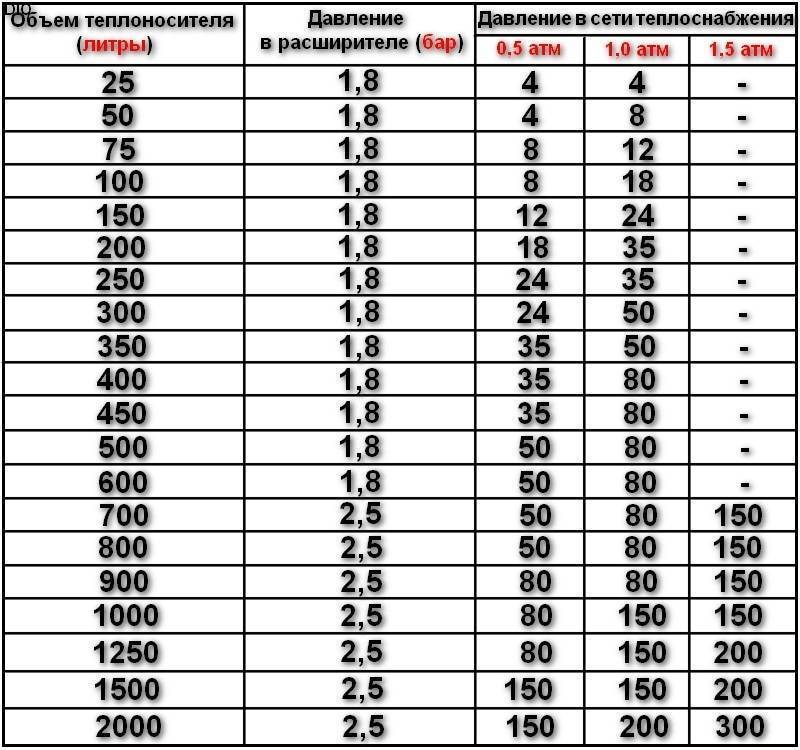

Как рассчитать объем расширительного бака для отопления в зависимости от теплоносителя

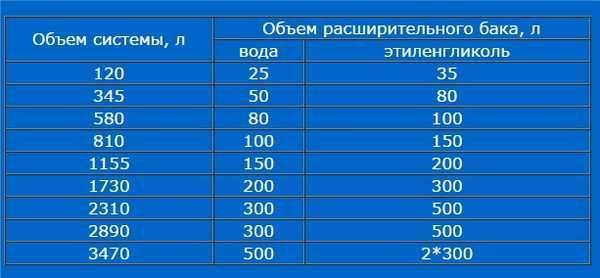

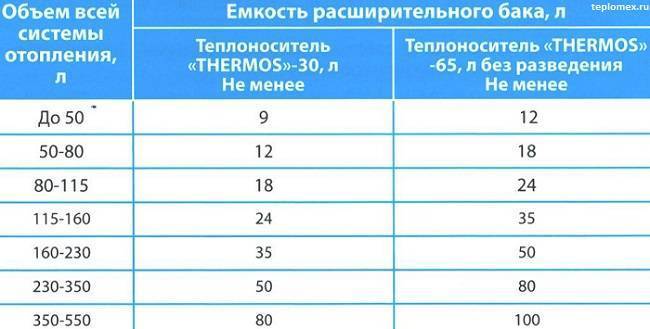

Как правило, в отопительных трубопроводных системах с расширительными баками в качестве теплоносителя используется либо вода, либо антифриз. В зависимости от этого, а также от общего объема системы, и будет зависеть необходимая вместимость расширительного бака. Для систем одинакового объема, но с разными теплоносителями, необходимый объем бака будет разный:

  • Если в качестве теплоносителя используется вода, то объем расширительного бака должен быть 15% от общего объема всей системы (Объем системы * 0,15 = объем бака).
  • Если используется антифриз, то 20% объема системы (Объем системы * 0,2 = объем бака).

Основные сложности возникают как раз в подсчёте объема трубопроводной системы. Но зная нужную формулу, вы легко его найдёте, а мы с радостью её расскажем.

Популярные статьи  Как работают неоновые лампы и как выбрать оптимальны вариант для дома

Как посчитать объем отопительной трубопроводной системы?

Расширительный бак в системе отопления, прикреплённый к стене

Проще всего посчитать общий объем отопительной системы ещё до её заполнения теплоносителем. Тогда вам просто нужно посчитать объем залитого вещества. Это легко сделать, если вы заливаете жидкость пятилитровыми бутылками, тогда просто умножаете количество залитых бутылок на 5 литров.

Допустим, вы залили 20 штук пятилитровых бутылок антифриза, тогда объем системы будет равен 100 литрам. Умножаем 100 на 0,2, получаем 20, это и есть необходимый объем расширительного бака в литрах.

Тогда нужно знать объем отопительного котла, который можно узнать в к изделию, объемы всех радиаторов и общий объем труб. Нужно всё это сложить. Если с котлом всё просто, то объем труб нужно будет измерять вручную.

Объем радиаторов и отопительного котла, если не удаётся найти их с указанными объемами, придется измерять вручную, заливая в них жидкость из ёмкостей известного объёма.

Общий объем трубопровода вычисляется по формуле V = 3,14 * r² * L, где:

  • r – радиус проходного отверстия трубы (делим диаметр условный ДУ трубы в сантиметрах пополам, получаем радиус);
  • L – общая длина трубопровода. Можно либо припомнить, какой длины отрезки труб вы покупали, и сколько их понадобилось, либо замерить вручную с помощью рулетки;
  • V – объем трубопровода;
  • 3,14 – число π, применяемое в том числе для измерения площади окружности и объема цилиндров.

Обратите внимание! Все величины должны быть в сантиметрах. Если вы знаете ДУ трубы в дюймах, то переведите в сантиметры

Один дюйм равен 2,54 сантиметра. В результате вы получите число в кубических сантиметрах. Разделите его на 10 и получите объём в литрах, поскольку литр это кубический дециметр (10 см³).

Теперь, когда вы знаете объем котла, всех радиаторов и трубопровода, сложите все эти величины. Это общий объём вашей трубопроводной системы. Умножьте его на 0,15 или 0,2 в зависимости от использованного теплоносителя. Это и будет объем расширительного бака, идеально подходящего под вашу отопительную систему. Наверняка вы не найдете бак точно такого объема, поэтому покупайте бак большего ближайшего доступного объема к полученному числу.

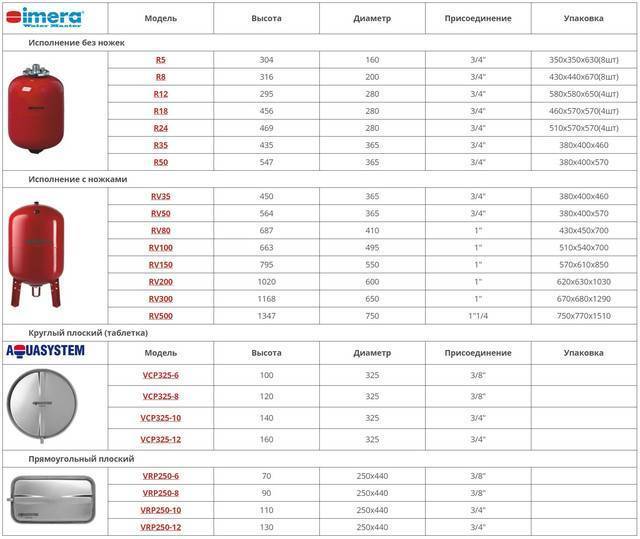

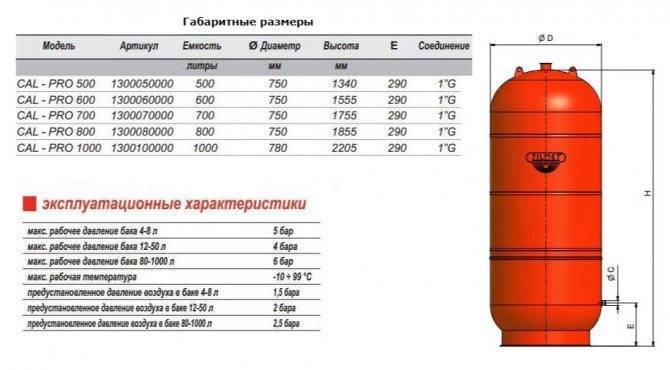

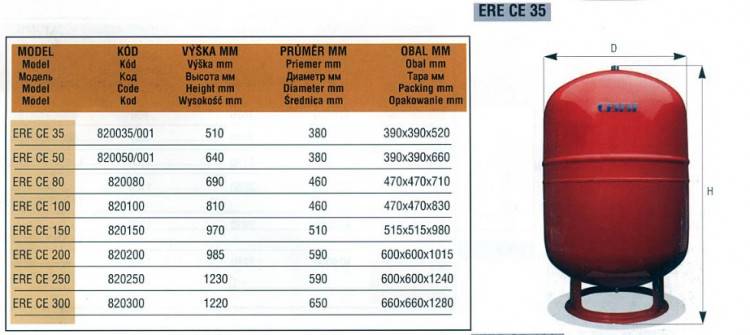

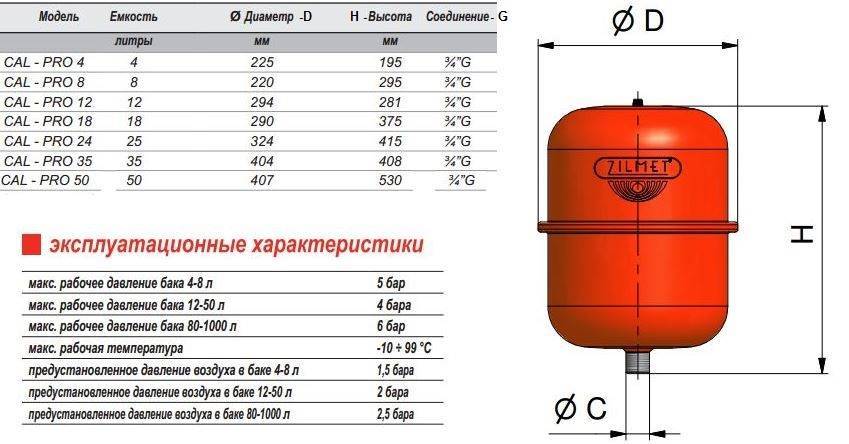

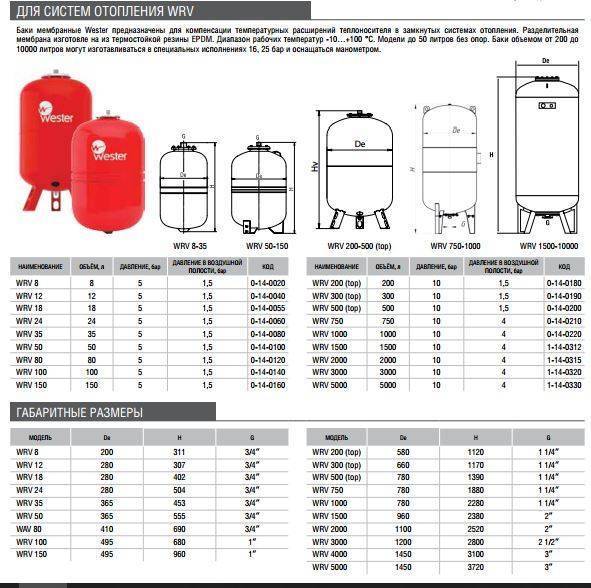

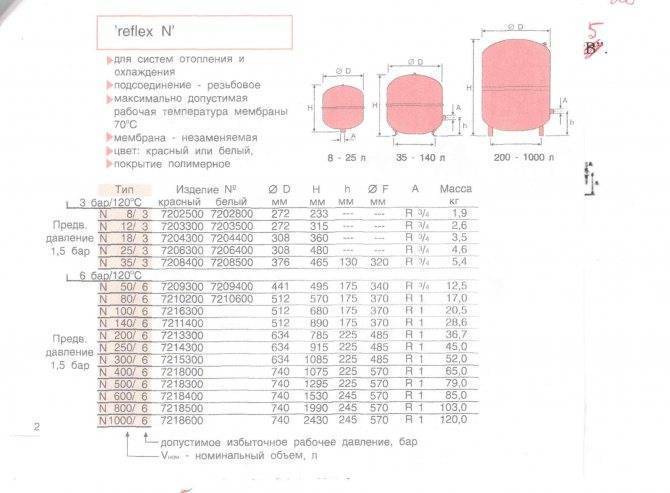

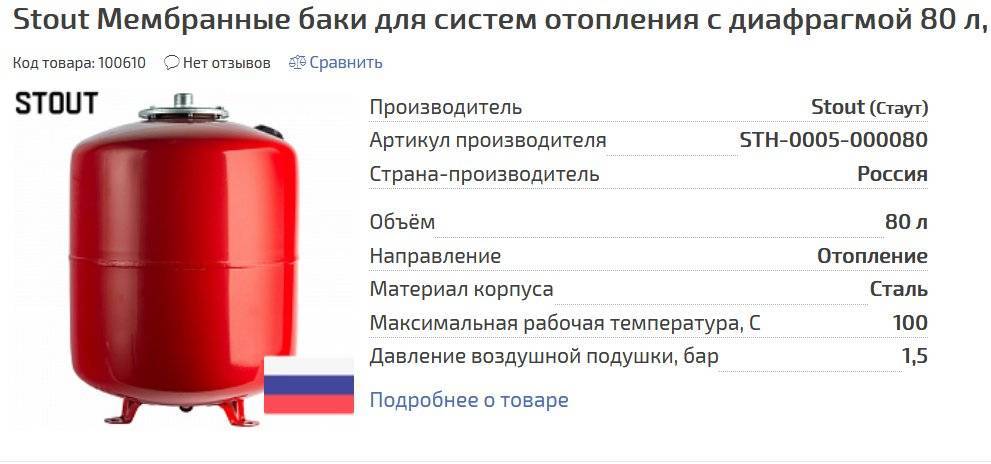

Какой бачок выбрать? Пять основных рекомендаций

Рекомендуется учесть:

    • Для какой системы нужно выбрать бачок. Для открытой — следует покупать или мастерить емкость открытого типа, для замкнутой — закрытого мембранного.
    • Количество теплоносителя, производительность котла и протяженность трубопровода — исходя из этих величин, рассчитывается необходимый размер емкости.
    • Подбор мембраны в закрытых бачках по эластичности
    • Из какого материала изготовлен корпус бака и сама перегородка.

Диапазон использования температур, соотношение санитарных и гигиенических норм, условия эксплуатации.

Основные материалы для мембраны бака — EDPM (пропиленовая эластичная резина/синтетический этилен) и натуральный бутилкаучук.

Выбор типа бака

Одним из основных элементов льного бака является мембрана, именно она во многом определяет надежность и долговечность работы бака в целом. Поэтому остановимся подробнее на этом вопросе.

На сегодняшний день существует несколько основных, наиболее часто используемых различными производителями материалов мембраны: натуральный бутилкаучук и E DM. Выбор того или иного материала основывается на задачах, которые стоят перед баком при использовании в той или иной системе.

Так, в системах централизованного отопления при нормальных условиях работы расширение жидкости, а следовательно, и нагружение мембраны происходит медленно, и в течение всего времени работы системы меняется незначительно. Однако температура эксплуатации может быть достаточно высока. Поэтому мембрана для такой системы должна быть изготовлена из стойкого к температуре и долговечного материала

В системах холодного водоснабжения влияние температуры теплоносителя на мембрану мало, так как температура воды в системе обычно не превышает 30 °С. Одной из главных характеристик мембраны для данной системы должна быть динамическая эластичность, т. к. система может включаться несколько раз в час и быстро нагружаться.

В большинстве моделей расширительных баков Flamco в качестве материала мембраны используется высококачественная натуральная резина (бутилкаучук), выдерживающая температуру от –10 до +70 °С (макс. процент содержания этиленгликоля 50 %), имеющая высокую стойкость к диффузии воды и обладающая наибольшей эластичностью по сравнению с другими материалами. Такой мембраной обладают все модификации упоминавшейся ранее модели Flexcon: C, CE, Pro, M (V 2-12500 л, PN 3/6/10 бар). Область их применения: отопление и охлаждение.

Для мембран расширительных баков Airfix A и D-E (V 2-3000 л, PN 10/16) используется натуральная пищевая резина, благодаря которой бак может применяться в системах питьевого водоснабжения.

А в новой серии баков Airfix P (V 8-5000 л, PN 10) мембрана изготовлена из EPDM для питьевой воды, что позволяет эксплуатировать данные баки при температуре от –10 до +100 °С.

Все оборудование Flamco имеет сертификат соответствия и Санитарно-Эпидемиологическое Заключение, разрешающее их использование в системах питьевого водоснабжения.

Существуют 3 типа крепления мембраны:

1. Незаменяемая мембрана, которая не растягивается, а «раскатывается» по стенкам бака, что повышает ее надежность, а специальная конструкция зажимного кольца обеспечивает долгий срок службы и предотвращает падение начального давления (реализована в моделях Flexcon C и Airfix A) ;

2. Заменяемая мембрана в форме груши, которая крепится к верхнему фланцу, практически совпадая по длине с баком, таким образом, что при поступлении теплоносителя она опирается на стенки бака и нагрузка распределяется равномерно по площади «груши» и не происходит натяжения ее «шейки», что значительно увеличивает срок службы мембраны (реализовано в модели Flexcon CE);

3. Заменяемая мембрана, закрепленная между двумя фланцами с противоположных концов бака, что помимо преимуществ, перечисленных во втором пункте, делает мембрану неподвижной (что особенно актуально при больших объемах), тем самым в разы увеличивая ее надежность и срок службы (модели: Flexcon M, на больших объемах Flexcon Pro и Airfix P).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
