Как установить и подключить розетку: пошаговое руководство

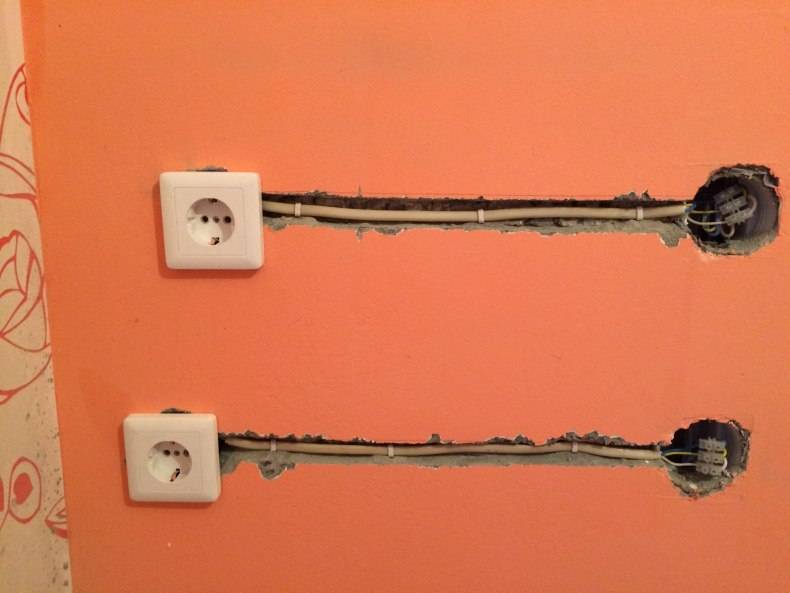

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Это интересно: Как правильно подключить генератор к дому: изучаем обстоятельно

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Подключение УЗО и автомата: схема

В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу.

Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей. Внутри располагается рабочая часть.

В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл».

Нулевой и защитный проводники

Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу.

Канал отвода выводит газы горения из корпуса.

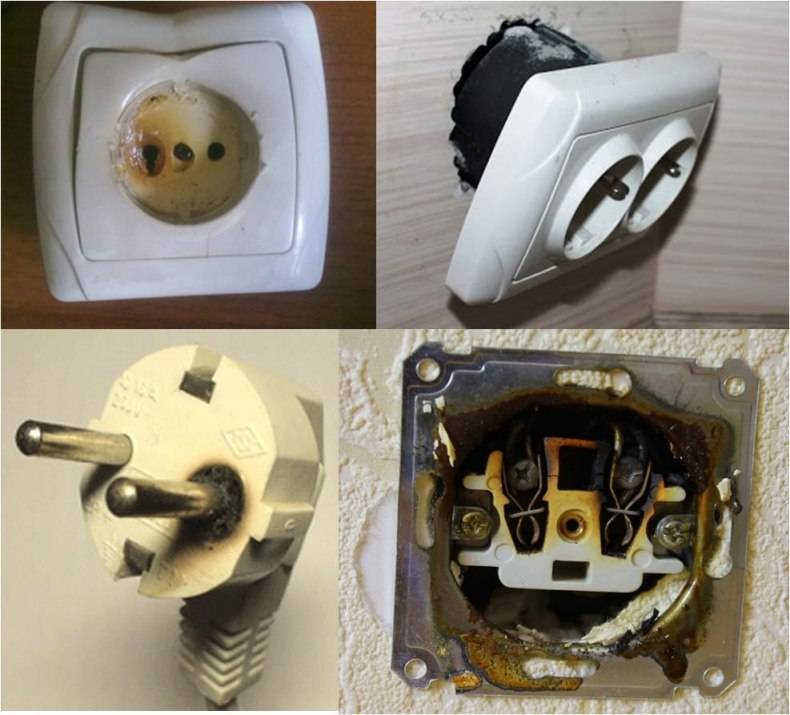

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Корпус устройства должен быть выполнен из качественного ударопрочного пластика с высокими механическими показателями, контакты – из хорошего металла

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

  • Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
  • Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
  • Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
  • Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
  • Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

Планируя устанавливать заземляющую розетку на кухне или ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами

Подробная информация о выборе влагозащитных розеток для санузла представлена в этой статье.

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок

Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

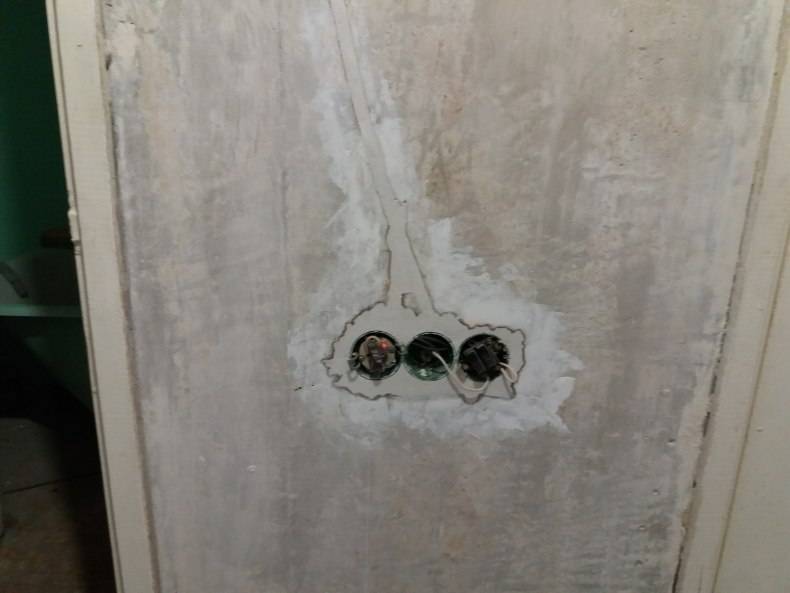

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

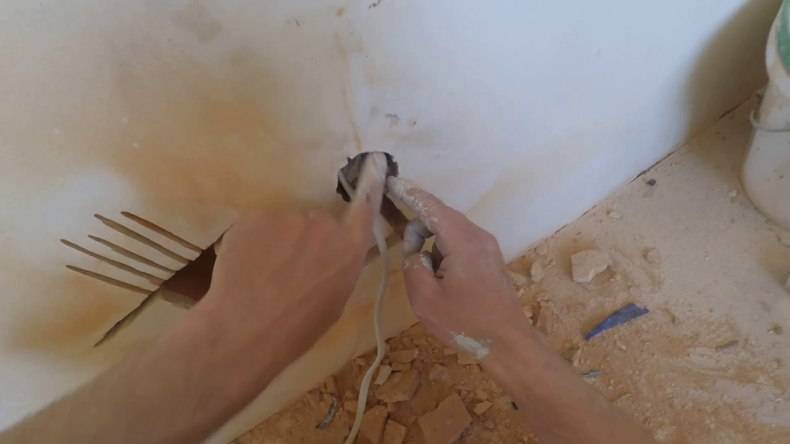

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

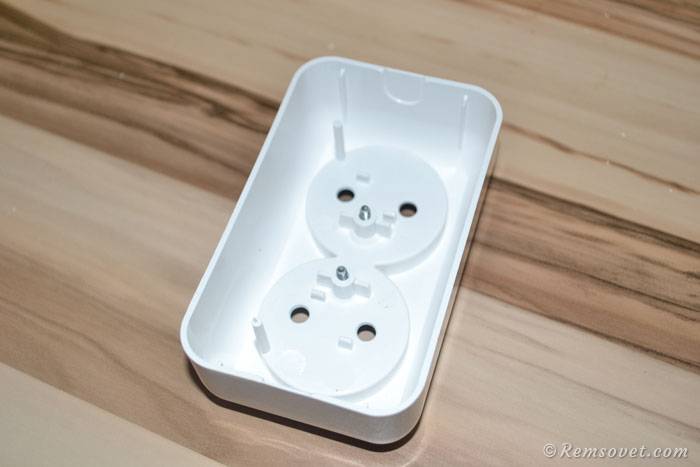

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

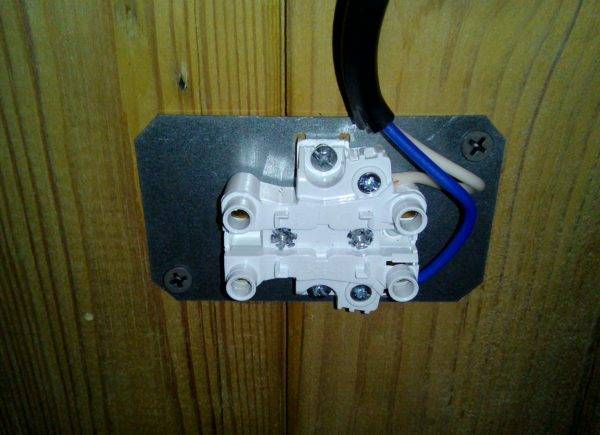

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

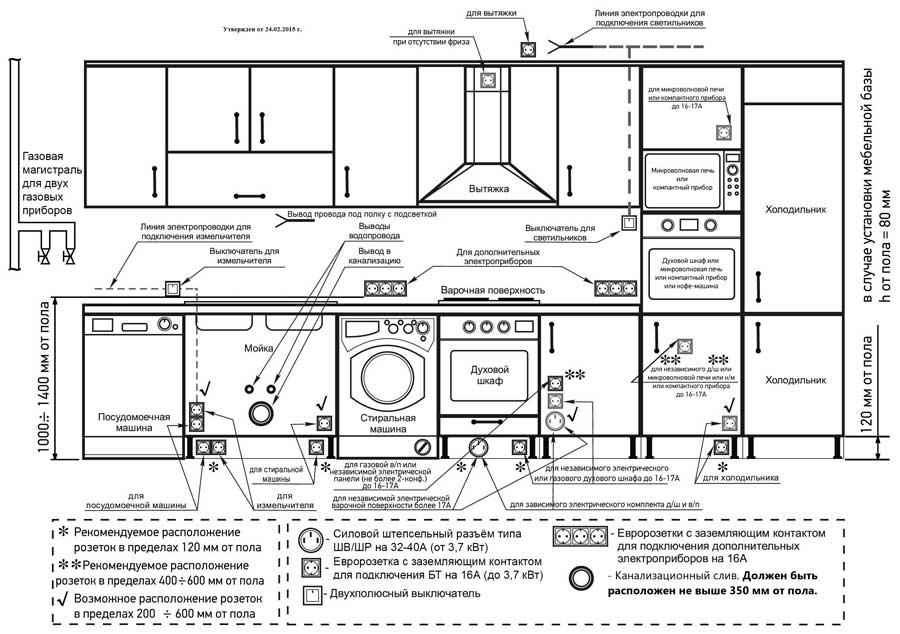

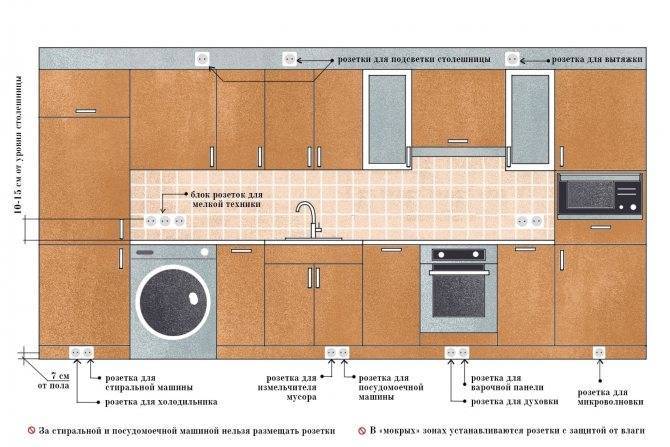

Рекомендации по подбору места:

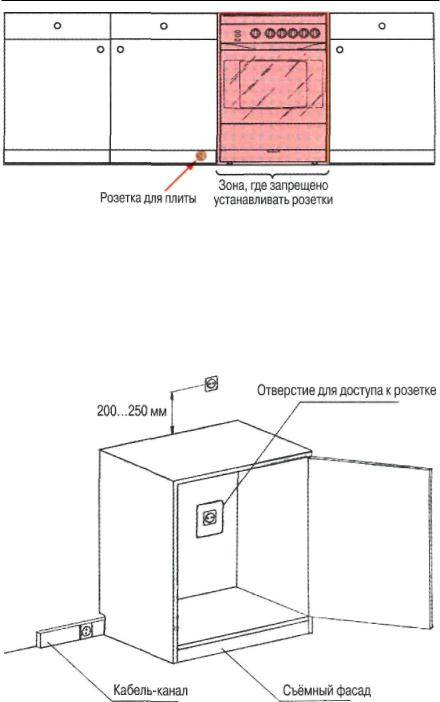

  • не рядом с плитой, отопительными приборами;
  • не вблизи прямых источников воды;
  • на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

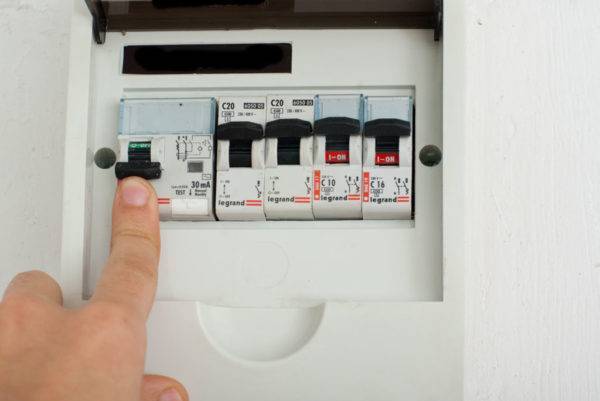

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Как установить и подключить розетку: пошаговое руководство

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Как установить и подключить розетку: пошаговое руководство

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

  • фаза — красный (реже черный, коричневый);
  • ноль — сине-белый или голубой;
  • заземление — желто-зеленый.

Как установить и подключить розетку: пошаговое руководство

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Техника безопасности при переносе розетки

Инструкция, как перенести розетку в другое место, в первую очередь включает в себя знание основ техники безопасности и их неукоснительное соблюдение во избежание травмоопасных ситуаций.

Как установить и подключить розетку: пошаговое руководство

Нормы безопасности включают в себя следующие положения:

  • Ознакомьтесь со схемой расположения электропроводки в вашей квартире. При отсутствии онной воспользуйтесь бесконтактным индикатором;
  • Отключите электричество во всей квартире;
  • При невозможности полностью обесточить жилое помещение для произведения демонтажа розетки воспользуйтесь специальными перчатками;
  • Обязательно производите работу при хорошем освещении, чтобы были видны все детали и составляющие. Воспользуйтесь фонариком при необходимости;
  • Для подключения розетки вам потребуется силовой кабель, площадь сечения которого будет составлять не менее 1,5 мм2;

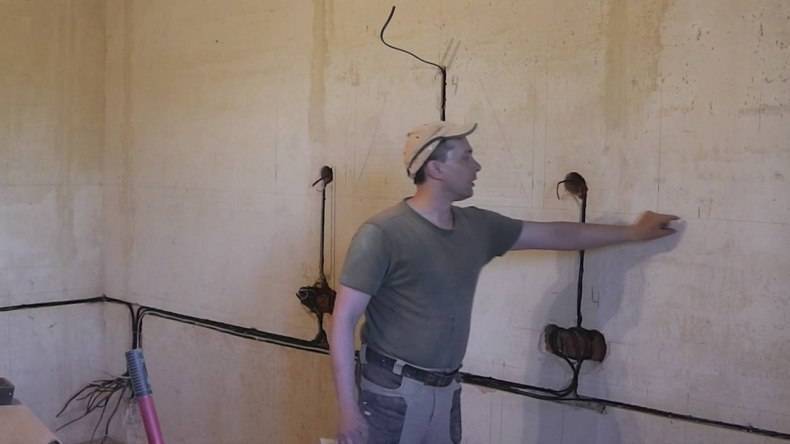

  • При горизонтальной укладке выдерживайте расстояние более 20 см от углов, при вертикальной — не меньше 10 см;

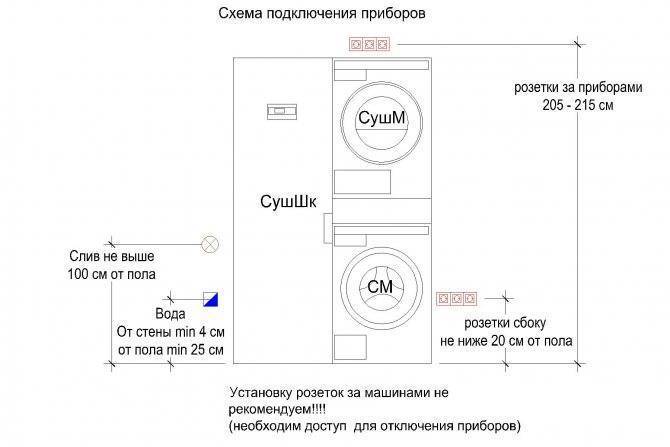

  • Расстояние между полом и розеткой должно составлять от 50 см;

Как установить и подключить розетку: пошаговое руководство

Как установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководство

Установка наружной (внешней) розетки

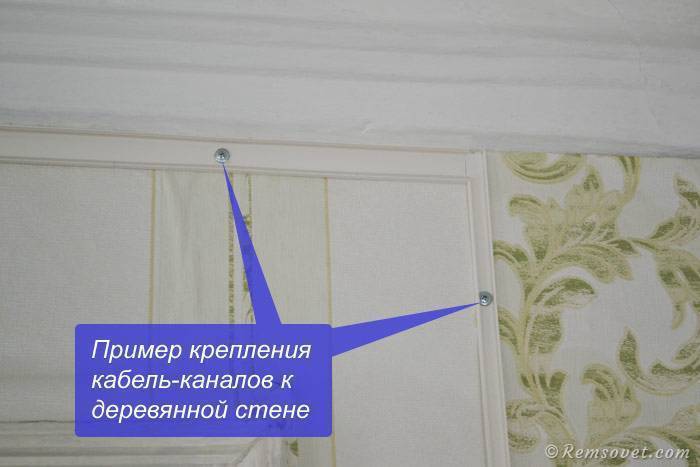

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Как установить и подключить розетку: пошаговое руководство

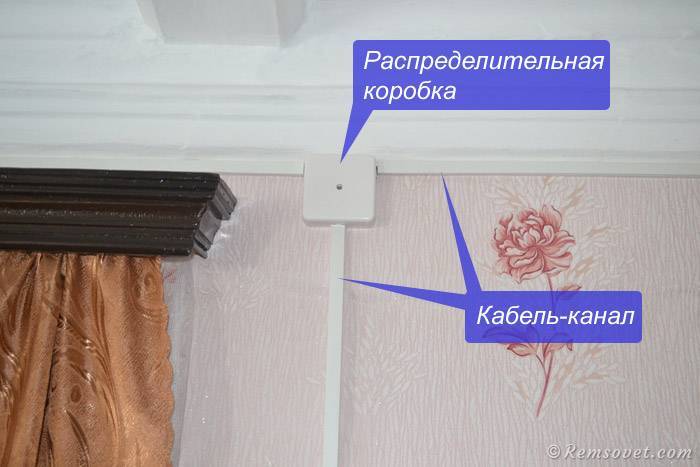

Пример монтажа кабель-канала представлен ниже:

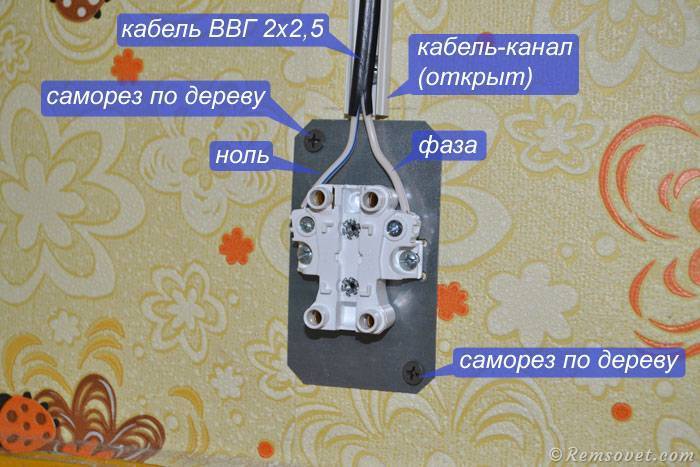

Как установить и подключить розетку: пошаговое руководствоНа фото выше кабель-канал открыт

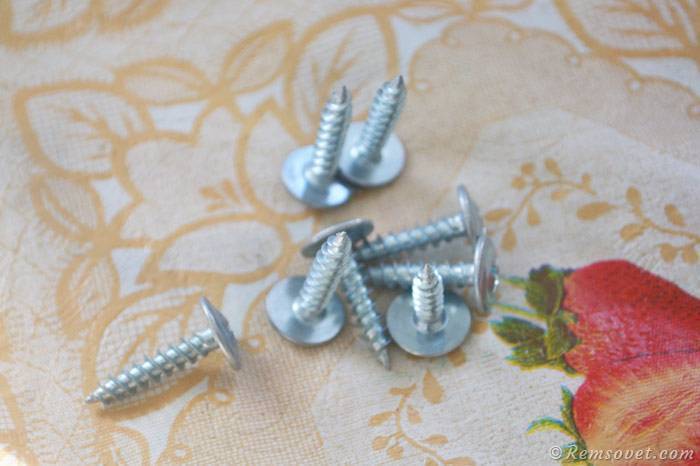

Как установить и подключить розетку: пошаговое руководствоПример саморезов для крепления кабель-канала

Как установить и подключить розетку: пошаговое руководство

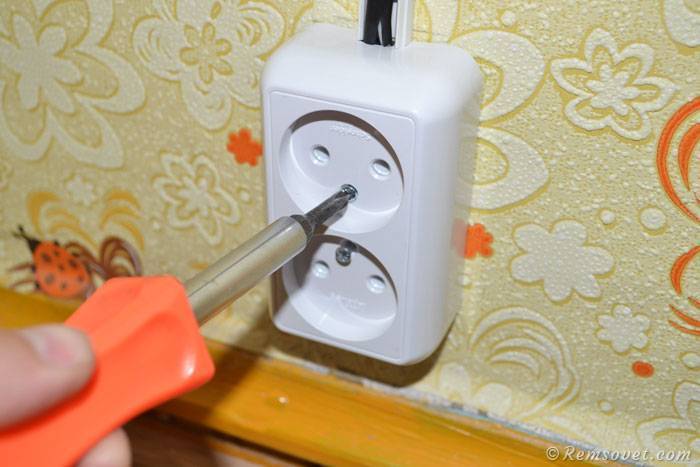

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Как установить и подключить розетку: пошаговое руководство

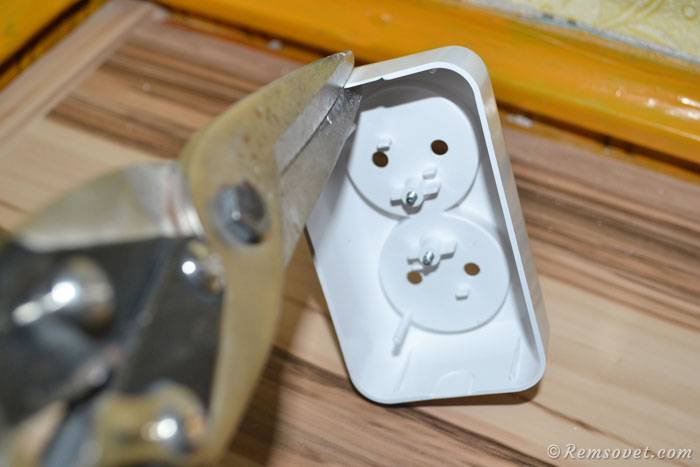

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Как установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководствоКак установить и подключить розетку: пошаговое руководство

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

Как установить и подключить розетку: пошаговое руководство

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

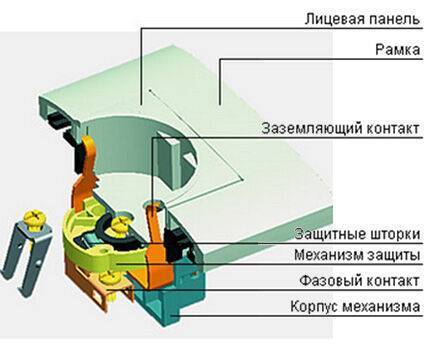

Как установить и подключить розетку: пошаговое руководствоЗнакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Как установить и подключить розетку: пошаговое руководствоДизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Преимущества и недостатки

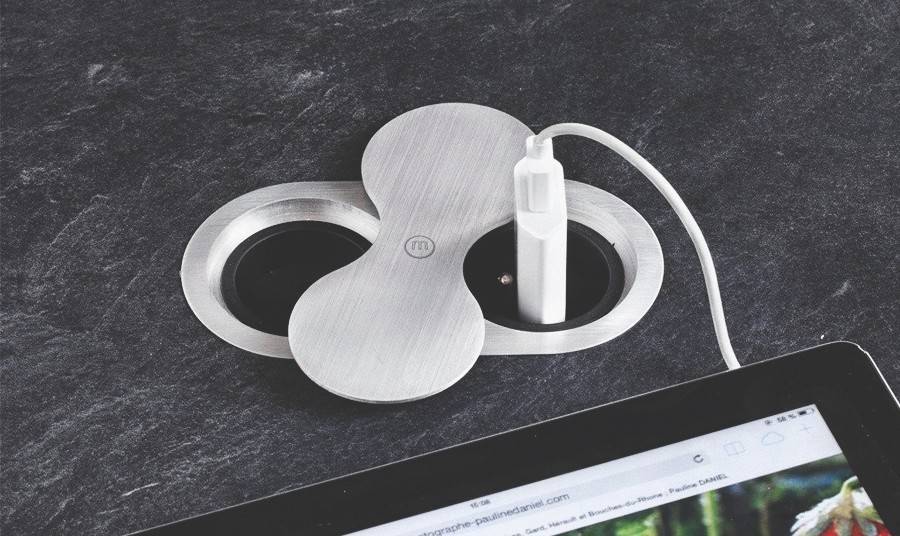

Стремление максимально “спрятать” вход для розетки объясняется некоторыми причинами:

  • Практичность, так как плоское изделие не будет собирать на себе пыль, грязь;
  • Удобство, заключающееся в свободном передвижении мебели, бытовой техники, размещению которых не будет препятствовать торчащая пластмассовая коробка;
  • Безопасность, ведь проводка, фазы надежно спрятаны в стене или корпусе мебели;
  • Широкий ассортимент цветов, фактур, форм и материалов;
  • Эстетичность вплоть до возможности художественно обыграть розетку в интерьере, сделав специальную рамку, декоративные дверцы или роспись.

Как установить и подключить розетку: пошаговое руководство

Как установить и подключить розетку: пошаговое руководство

Как своими руками сделать дома в стене?

Для установки понадобятся:

  • обычная розетка;
  • компактный блок зарядного устройства (желательно найти самый маленький);
  • два коротких электропровода;
  • короткий провод USB со штекером и гнездом;
  • паяльник;
  • отвёртка;
  • клей или клеевой пистолет;
  • острый нож;
  • мелкая наждачная бумага.

Пошаговая инструкция по установке:

  1. Разберите блок питания и распаяйте вилку. Нужна только плата от блока, сама вилка не пригодится.
  2. Подпаяйте электропровода с одной стороны к освободившимся контактам на плате блока.
  3. Зачистите от изоляции электропровода со свободной стороны. Вставьте их в зажимные отверстия.
  4. Приклейте плату сверху или снизу внутреннего механизма электрической розетки так, чтобы она не упиралась в стенки отверстия стены при установке.
  5. На декоративной крышке электрической розетки разметьте отверстие под гнездо USB кабеля. Аккуратно вырежьте его и обработайте полученную щель наждачной бумагой.
  6. Вставьте гнездо USB кабеля заподлицо с декоративной панелью и приклейте его клеевым пистолетом.
  7. Подсоедините USB провод к плате блока питания.
  8. Подсоедините провода сети.
  9. Установите полученную конструкцию в технологическое отверстие.

Важно
Запомните: любые самодельные устройства вы используете на свой страх и риск.

Если знаний недостаточно, купите готовый вариант с USB гнездом.На нашем сайте рассказано не только об USB розетке, но и об обычной модели. Читайте о том, как ее установить, в том числе в гиспокартоне, подключить, заменить,перенести и отремонтировать

Также из наших материалов вы узнаете о том, как установить розетку с заземлением, подключить 3 штуки и добавить еще одну к уже имеющимся у квартире.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Установка подрозетника

Отвечая, как правильно установить розетку, в первую очередь необходимо поговорить о ее основании. Подрезетники бывают двух типов:

  • для камня,
  • для гипсокартона.

Иногда встречаются подрезетники для дерева, но это сугубо маркетинговый ход, так как от каменных они ничем не отличаются. Устанавливать розетку на прямую в стену нельзя, так как это противоречит правилам пожарной безопасности.

Как установить и подключить розетку: пошаговое руководство

Подрозетники для гипсокартона выглядят как круглая пластиковая коробочка с металлическими лапками по внешним бокам. При помощи шурупов лапки затягиваются и раздвигаются в стороны, плотно фиксируя конструкцию в стене. Они работают по принципу «бабочки», обжимают гипсокартон не только по бокам прореза, но и прихватываются к самому листу. Диаметр прореза должен быть на несколько миллиметров больше самого подрозетника.

Устанавливая розетку в гипсокартоне важно помнить:

  • штроба обязательно делается в несущей стене,
  • кабель выходит из штробы только напротив розетки,
  • перед тем, как вставлять подрезетник в гипсокартон, необходимо протянуть кабель в подрезетник,
  • подрезетник нужно вставить с первого раза, иначе придется делать новое отверстие.

Работать с каменными стенами удобнее, так как нет четких требований. Общие рекомендации:

  • отверстие для подрозетника делается произвольных размеров, так чтобы он был утоплен в стене на 1 см,
  • перед фиксацией, провода заводятся в подрозетник,
  • фиксируется при помощи цементного раствора,
  • раствор закидывают в два захода,
  • первая порция должна быть консистенции сметаны, чтобы заполнить все пустоты,
  • далее более густым раствором закрывается внутренний слой.

В обоих случаях из подрозетника должно выходить не менее 10 см проводов, остатки легко спрячутся в полости подрозетника и позволят без проблем произвести замену розетки, если возникнет желание изменить дизайн или перегорят контакты.

Выводы и полезное видео по теме

Пошаговое руководство в видео формате об установке розетки:

Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео ролик об опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться от такого варианта:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым. Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Оцените статью
