Типовые схемы и правила составления проекта системы отопления одноэтажного частного дома

Выбор котла отопления

Ограничений по типу котла для отопления одноэтажного дома фактически нет. Будь это электрический, газовый или твердотопливный, в конечном счете, преимущество определяет доступность топлива или электроэнергии и экономическая целесообразность. Подробно о выборе котла читайте тут, а сейчас рассмотрим краткий обзор.

Газовый

У них есть неоспоримые преимущества перед любыми другими источниками тепла:

  • при доступе к магистральному газу отопление одноэтажного дома будет самым дешевым и эффективным;
  • высокая степень автоматизации работы;
  • точность выставления температуры теплоносителя до 0,1 оС;
  • большой ассортимент готовых решений «все-в-одном».

Настенные газовые котлы мощностью до 60кВт оборудуются даже в базовой комплектации расширительным баком, группой безопасности и блоком автоматики. Остается добавить разводку труб и радиаторы по периметру дома, на чем организация обогрева заканчивается.

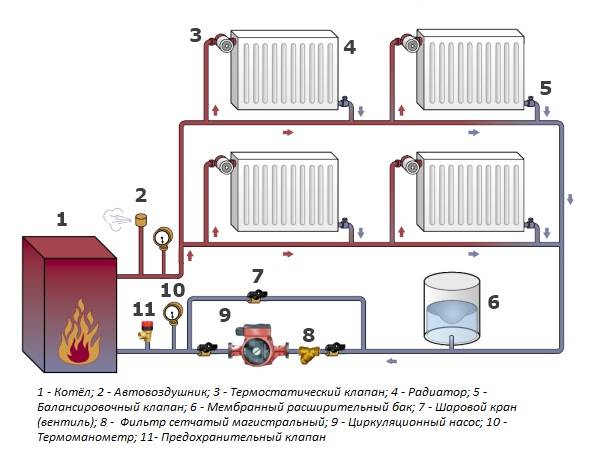

Схема гидравлической обвязки газового котла

Твердотопливный

По вполне объективным причинам твердотопливные котлы до сих пор находят широкое применение и переживают фактически очередной расцвет популярности. Если говорить о классическом варианте со встроенным теплообменником и ручной настройкой, то сложности возникают с терморегулировкой. Теплоноситель всегда и по определению нагревается периодически до максимальных значений и после медленно остывает, что так же формирует периодический обогрев помещения с существенными перепадами температуры. Нивелировать перепады помогают аккумулирующие емкости или просто увеличение объема теплоносителя.

Для автоматических и полуавтоматических котлов, особенно длительного горения, проблема решается гораздо проще. Для любой схемы следует разделить котел и контур отопления с помощью байпаса и трехходового клапана так, чтобы образовался мини петля, в котором нагреватель завязан сам на себе. Аккумулирующая емкость фактически выполняет ту же роль.

Температура в  одноэтажном доме регулируется термостатом, в то время как котел работает в оптимальном режиме, при необходимости домешивая горячий теплоноситель в отопительных приборах.

Особую важность приобретает группа безопасности и конкретно взрывной предохранительный клапан, ведь в случае перегрева теплоносителя в котле он закипит, давление резко возрастет, что приведет к  обширной аварии. Правильно подобранный клапан настроен на давление ниже минимального допустимого для оборудования системы отопления и автоматически сбросит часть теплоносителя, предупреждая поломки

Электрический

В плане использования и установки максимально схож с газовым, за тем исключением, что нет нужды подводить газовые трубы и дымоход. Аналогично поддерживается заданная температура в теплообменнике и часто включается в состав котла весь необходимый обвес в виде расширительного бака, группы безопасности насоса.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;

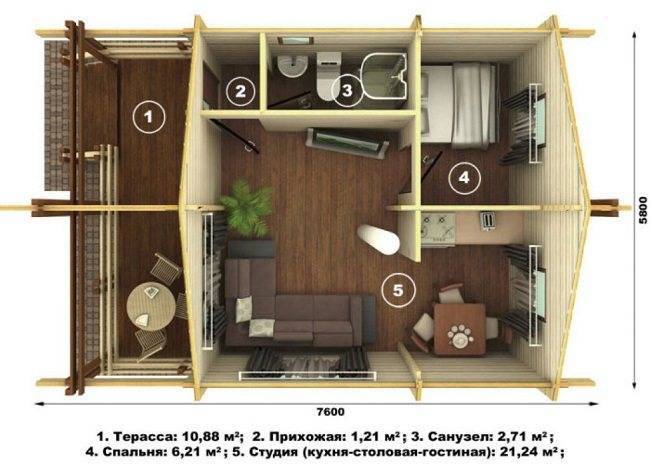

  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Монтаж отопления в частном доме своими руками: практические советы

Многие сейчас задались вопросом, как правильно проводится отопление в частных домах. На самом деле основная задача – это составление подробного проекта. И если домовладелец решил не тратить деньги на оплату труда проектировщиков, подобную план-схему можно выполнить самому на листе бумаги.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”Спросить у специалиста“Составленный проект необходимо сохранить на случай непредвиденного ремонта. Ведь намного проще найти проблему, если чертеж с размерами находится под рукой. Особенно актуален этот совет, если коммуникации будут спрятаны под полом.”Примерно такая схема должна быть составлена перед началом работ

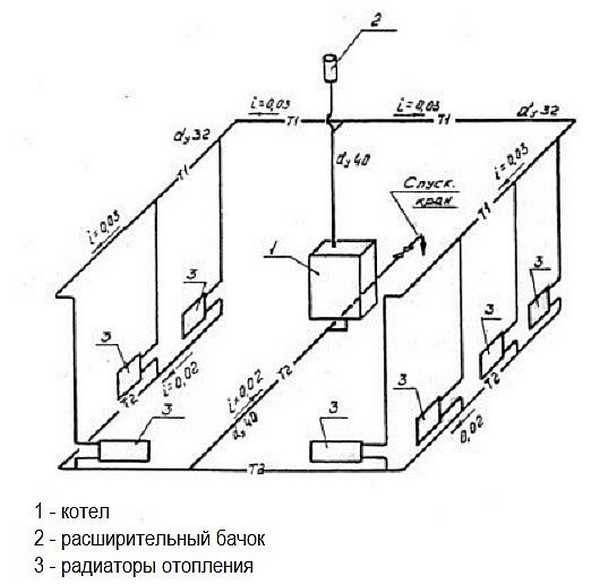

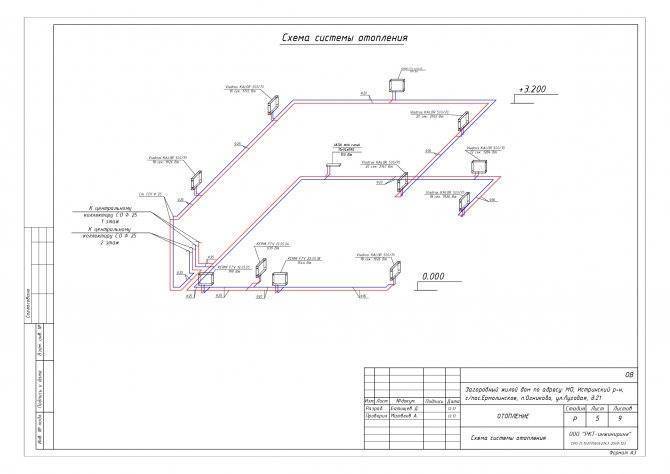

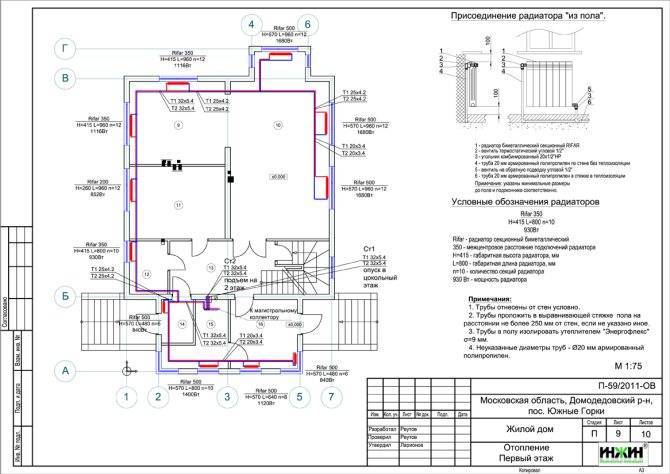

На схеме нужно отобразить каждую комнату, обозначить количество и места расположения радиаторов и проставить маркировку линии отопления, которая будет приходить в помещение и уходить из нее. После этого можно приступать к расчетам длины трубы, которая будет необходима для производства монтажа, количества фасонных элементов, радиаторов, мощности котла и насоса.

Закупив необходимые материалы следует произвести монтаж каждой комнаты отдельно и только после этого тянуть магистрали от помещений к коллектору, маркируя каждую трубу. Маркировка очень важна – она не позволит ошибиться при сборке магистралей на коллекторы и облегчит ремонт в будущем при возникновении внезапной поломки или течи. И лишь на последней стадии следует монтаж коллекторов и выведение труб к бойлеру.

Что сделать, террасу или веранду

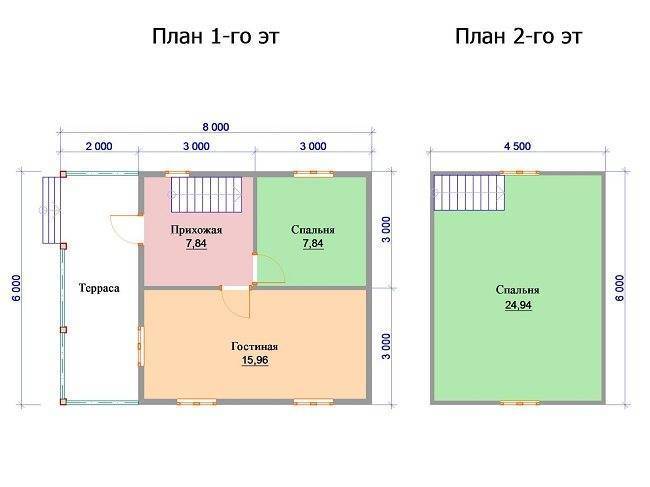

Пристройка в виде террасы или веранды позволяет существенно расширить площадь дома. Но следует знать, что между ними существует значительное различие. Терраса, это открытая площадка, часто не имеющая навеса. Пользуются ею исключительно в теплое время года.

Иногда терраса пристраивается со стороны, противоположной входу в дом. При таком планировании из комнаты на террасу следует сделать отдельный выход. Преимущество такой планировки в том, что из дома есть выход прямо в сад.

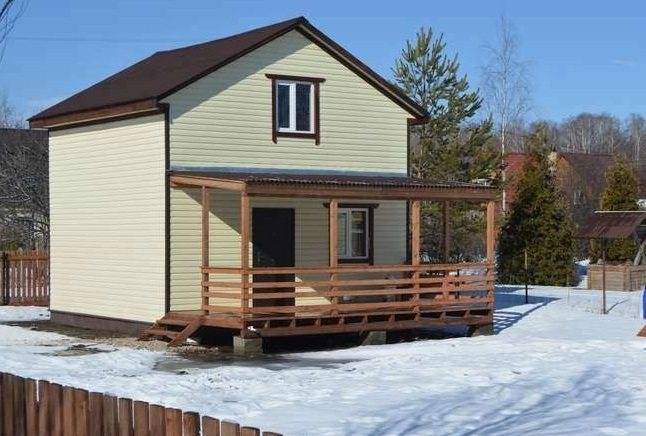

В отличие от террасы, веранда всегда находится под одной крышей с домом и бывает открытого типа и застекленная. Возводится она, как правило, одновременно с домом, и под нее устраивается ленточно-свайный фундамент. Утеплив веранду, ее можно использовать круглый год как жилое помещение.

С этой точки зрения веранда намного практичнее террасы. Кроме этого, она является тепловым буфером между жилыми комнатами и двором, поэтому в доме с верандой отпадает надобность в прихожей.

Нормы и правила планировки индивидуального жилья

До начала возведения объекта необходимо получить разрешение на строительство, обратившись в отдел архитектуры администрации органа местного самоуправления. К нему прилагается схематический план земельного участка с расположением дома и всех типов будущих построек.

Жилой дом должен отвечать требованиям:

  • расположения относительно смежных участков, дорог и иных видов построек;
  • пожарной безопасности;
  • прочности и устойчивости несущих конструкций;
  • планировки внутренних помещений.

Законодательная база

Выполнение проектных работ для строительства частных домов строго регламентируется рядом нормативных документов, в том числе используются:

  • СП 30-102-99 «Планировка и застройка территорий малоэтажного жилищного строительства»;
  • Республиканские строительные нормы 70-88 «Порядок разработки и согласования проектной документации для индивидуального строительства в РСФСР»;
  • СНиП 31-02-2001 «Дома жилые одноквартирные»;
  • СНиП 2.08.01-89 «Жилые здания».

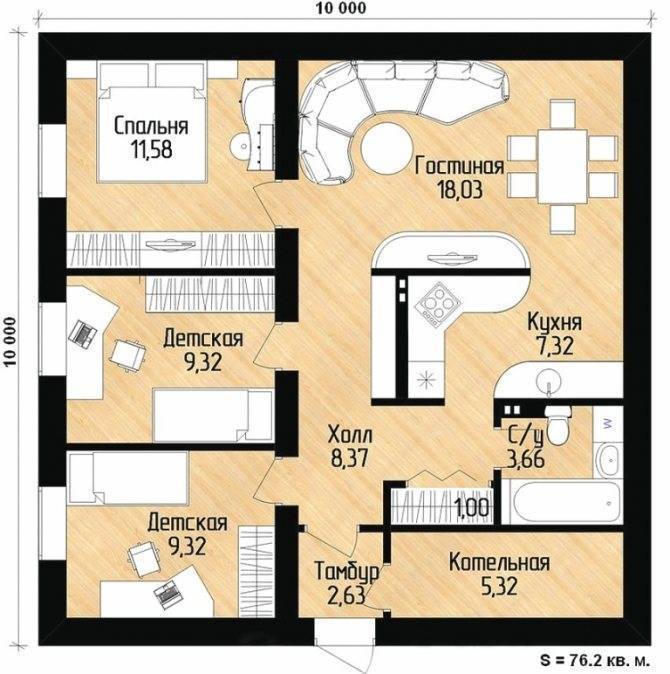

Нормативами вышеназванных актов установлены минимально допустимые размеры помещений с площадью не менее:

  • общая комната – 12 м2;
  • спальня – 8 м2;
  • кухня – 6 м2;
  • ванная комната – 1,8 м2;
  • санитарный узел – 0,96 м2.

На что обратить внимание

  1. Для обеспечения долговечности, надежности и прочности конструкций дома фундаменты проектируются с учетом требований СНиП 2.02.01-83.
  2. Общая площадь оконного проема в помещении устанавливается пропорционально к площади поверхности пола в пределах 1:8-1:5,5.
  3. Мансардный этаж должен проектироваться высотой 2,3 м и более.
  4. Необходимо предусмотреть систему вентиляции в помещениях ванной и санузла. Это правило является обязательным, если отсутствую оконные проемы.
  5. На чертеже внутри дома должны быть указаны трубопроводы инженерных сетей водоснабжения, водоотведения и отопления.
  6. Водопроводная сеть устанавливается только при наличии канализационной сети.
  7. Если возникнет необходимость устройства лестницы в маленьком помещении, то лучше применить многопролетную или винтовую конструкцию.

Что разрешено

В соответствии с действующими нормативами по индивидуальному жилищному строительству разрешено:

  • возводить в частном порядке малоэтажные дома;
  • сооружать на участке все типы хозяйственных построек. Их можно пристраивать к дому, но с соблюдением строительных норм и правил. Исключением является баня, которая должна быть отдельностоящей постройкой;
  • размещать в цокольном этаже гараж, инженерные сети и системы (отопления, водоснабжения, канализации), техническое оборудование, если его высота от уровня чистого пола и до потолка равна не менее 2 м. То же относится к первому этажу. Единственным условием является применение негорючих строительных материалов для устройства стен и перекрытия;
  • пристраивать к дому открытую веранду для придания ему презентабельного внешнего вида.

Что не допускается

В соответствии с существующими нормами и правилами запрещено:

  • прокладывать электрическую проводку сверху крыши дома, вводить ее в помещения через балкон или окна;
  • размещать жилые помещения в цокольном и подвальном этажах;
  • планировать выход из санитарного узла в зону, где размещена гостиная или столовая;
  • монтировать нагреватель воды в помещении, предназначенном для установки ванной.

Закрытый бак

Под расширительным баком закрытого типа понимается прочная герметичная емкость, разделенная внутри гибкой мембраной. Одна часть накачивается воздухом, а вторая коммутируется с трубопроводом. Когда теплоноситель нагревается, происходит увеличение его объема. В результат мембрана выгибается в сторону воздушного отдела, выполняющего функцию демпфера. Охлаждение воды приводит к уменьшению гидравлического давления. Благодаря сжатому воздуху система приходит в равновесие, выдавливая избыточную воду обратно в магистраль.

Системы, оснащенные расширительной емкостью с мембраной, называются закрытыми. Речь идет о герметичных замкнутых гидравлических контурах. Компенсирующий бак может быть установлен на любом участке системы. Популярным местом монтажа выступает обратная труба около котла: таким образом повышается удобство обслуживания емкости.

В закрытых отопительных системах обычно присутствует небольшое избыточное давление, поэтому их в обязательном порядке оснащают группой безопасности. В состав узла входит воздухоотводчик, манометр и предохранительный клапан для сброса теплоносителя в аварийном режиме. Эти приборы устанавливают на подающем трубопроводе, что позволяет производить отключения для ремонта и обслуживания. На приподнятых трубопроводах группу безопасности обычно размещают в самой верхней точке.

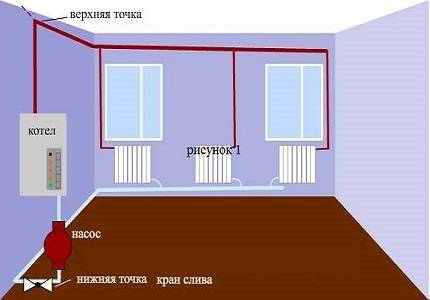

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

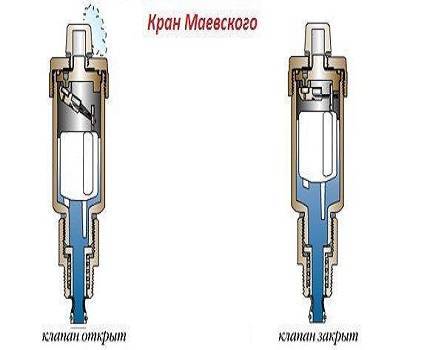

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Эффективность системы с одной трубой

Разрабатывая проект монтажа однотрубной системы отопления, необходимо учесть немало факторов:

  • Имеется ли постоянное электроснабжение.
  • Возможность выделения отдельной комнаты (котельной) под оборудование.
  • Сколько в доме этажей.
  • Особенности конструкции и уровень эстетичности будущей системы.

Каждая отдельная ситуация характеризуется своей спецификой расположения оборудования и способов его коммутации. Помещения небольшой площади (к примеру, дачный домик), практичнее всего оснастить простой самотечной схемой с последовательной коммутацией радиаторов непосредственно в магистральную трубу. Используя 2-3 батареи, можно обойтись без значительного количества запорной арматуры: в этом случае можно попросту слить воду из системы при необходимости.

Если здание имеет большую площадь, требуется применение сложной отопительной системы с рядом ответвлений. В такой ситуации наилучшим вариантом будет принудительная схема отопления типа «Ленинградка». Для нее характерно использование диагональной коммутации теплоотдающих приборов и наличие регулируемых байпасов.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

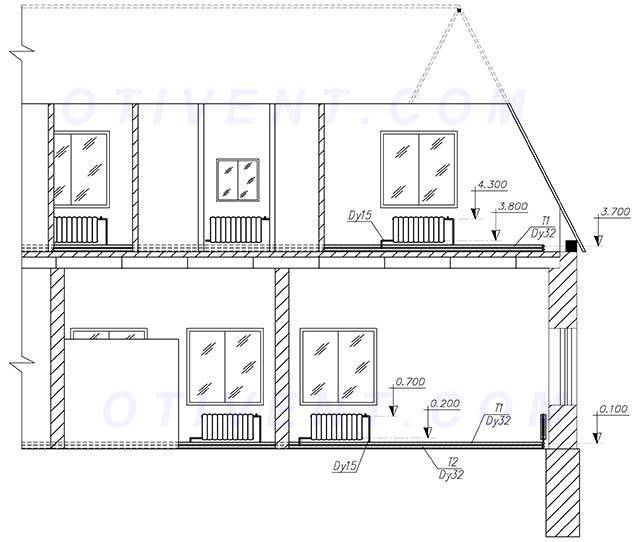

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Греющий пол и плинтус

Трубы с горячей водой, уложенные в полу с расчетным шагом, позволяют равномерно обогревать помещения всей поверхностью напольного покрытия. От каждого греющего контура, чья длина не превышает 100 м, подводки сходятся к коллектору со смесительным узлом, обеспечивающему потребный расход теплоносителя и его температуру в пределах +35°…+45°С (максимум +55°С). Коллектор запитан напрямую от котла одной веткой и управляет отоплением на 2 этажах одновременно. Позитивные стороны теплого пола:

  • равномерный прогрев пространства комнат;
  • отопление комфортно для людей, поскольку обогрев идет снизу;
  • низкая температура воды позволяет сэкономить на энергоносителях до 15%;
  • возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
  • системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

  • Неравномерное распределение тепла по радиаторам и батареям;
  • Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
  • Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

  • Возможность прокладки труб в труднодоступных местах;
  • Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
  • Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

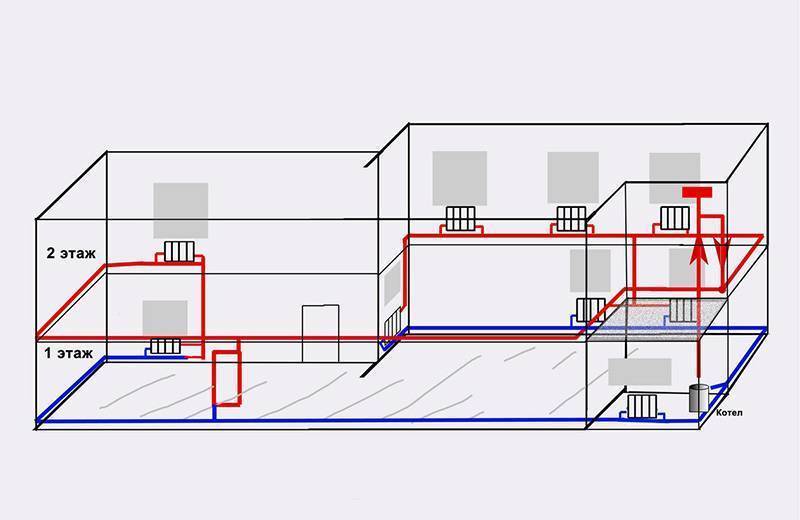

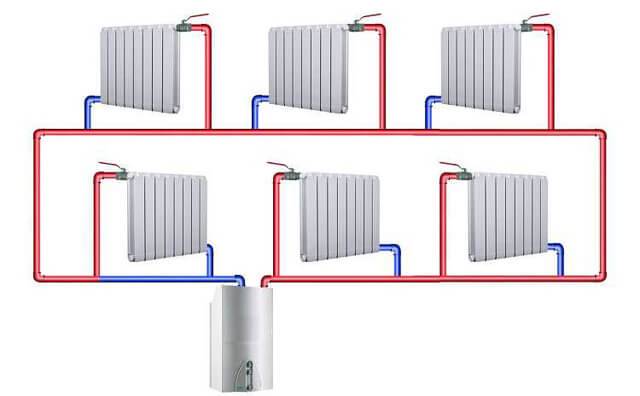

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

  • Увеличение количества расходных материалов для монтажа обратного трубопровода;
  • Равномерное тепловое распределение по всем радиаторам;
  • Возможность ремонта или замены батареи без отключения всей системы;
  • При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

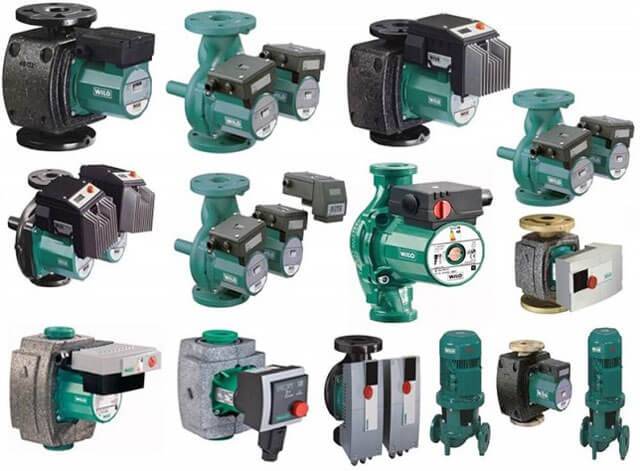

Циркуляционный насос

Как однотрубная, так и двухтрубная система отопления одноэтажного дома с принудительной циркуляцией не обходится без циркуляционного насоса, за счет которого и происходит движение теплоносителя в системе. Выбирая насос, нужно в первую очередь отталкиваться от его мощности.

Расчет необходимой мощности насоса осуществляется по следующей формуле:

  • Q = Qn / 1,163 x Dt,
  • Где Q – мощность насоса,
  • Qn – количество тепла, требуемое на прогрев дома,
  • Dt – разница температур в контурах подачи и обратки.

Циркуляционный насос должен находиться на трубе обратного контура в непосредственной близости от котла. При монтаже нужно обязательно установить байпас на отопление с тремя кранами и фильтр, который предотвратит засорение насоса находящимися в отопительной системе твердыми частицами.

На рынке можно встретить всасывающие насосы, которые предназначены для установки на трубе подачи. Схема подключения котла отопления с принудительной циркуляцией редко включает в себя подобные устройства – они слишком дороги и в подавляющем большинстве ситуаций не оправдывают свой ценник.
