Водяной насос для отопления частного дома: рассмотрим варианты

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.
  • Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
  • Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
  • Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Популярные производители и модели

Рассмотрим наиболее известных производителей циркуляционных насосов и их моделей:

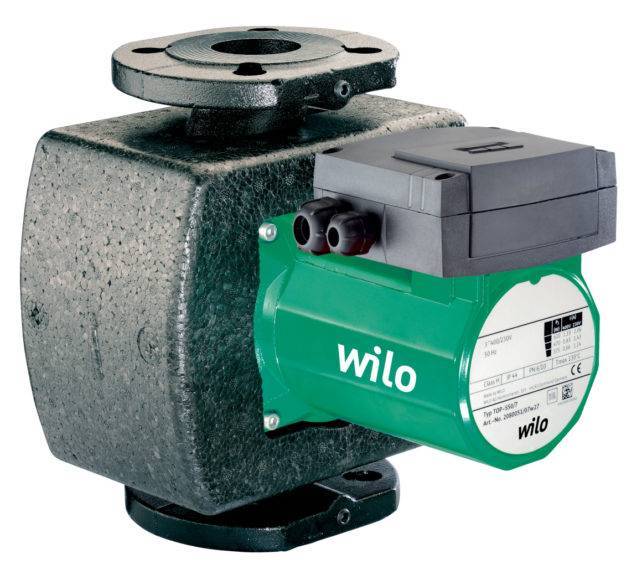

WILO TOP-S 30/10 EM PN6/10

Водяной насос для отопления частного дома: рассмотрим варианты

Это массивное устройство с чугунным корпусом и высокой производительностью — до 12 м3/час. Напор тоже немалый — обеспечивает подъем теплоносителя на 10 м. Средняя точка на графике дает подъем 6 м3 на 6 м. Режим работы трехскоростной. Недостатками этого прибора считают большую массу и вес, а также увеличенный пусковой ток.

BELAMOS BRS 25 / 8G

Водяной насос для отопления частного дома: рассмотрим варианты

Российский бренд, но производится в странах Юго=Восточной Азии. При этом, соотношение цены и качества вполне удачное. Максимальная производительность — 5,28 м3/ч, а напор — 8 м. Внешне этот аппарат является полной копией немецкого Grundfos UPS, хотя по характеристикам он несколько уступает оригиналу.

Grundfos UPS 25-40 180

Водяной насос для отопления частного дома: рассмотрим варианты

Оптимальный вариант для отопления частного дома средней величины. Мощность — 45 Вт, производительность — 2,93 м3/ч, напор — 4м. Конструкция мокрого типа, но качественно изолирована о протечек. Пользователи отмечают низкий уровень шума во время работы, качественную сборку, долговечность аппарата.

Aquario AC 254-180

Водяной насос для отопления частного дома: рассмотрим варианты

Хороший вариант для частного дома с двухтрубной отопительной системой. Производительность составляет 1,8 м3/ч, что на первый взгляд маловато. Однако, для небольших систем этот насос — оптимальный вариант, который непросто отыскать. Корпус чугунный, мощность составляет 48 Вт. Низкая стоимость устройства является дополнительным плюсом.

Wilo Star-RS 30/6-180

Водяной насос для отопления частного дома: рассмотрим варианты

Удачно подобранные характеристики этого насоса позволяют установить его в подвале двухэтажного дома. Он обеспечивает 5,5 м при производительности 3,5 м3/ч. Это сочетание дает возможность работать в системе, обслуживающей большую площадь. Потребляемая мощность — 84 Вт, что многовато, но низкая стоимость прибора уравновешивает этот недостаток.

Grundfos UPS 32-80

Водяной насос для отопления частного дома: рассмотрим варианты

Этот образец мощного и прочного насоса способен перекачать 11 м3 жидкости в час. Корпус бронзовый, устойчивый ко всем нагрузкам, как механическим, так и к температурным. Напор 7,5 м позволяет работать даже в трехэтажных домах. Аппарат дорогой, но, по утверждениям владельцев, вполне соответствует этой стоимости.

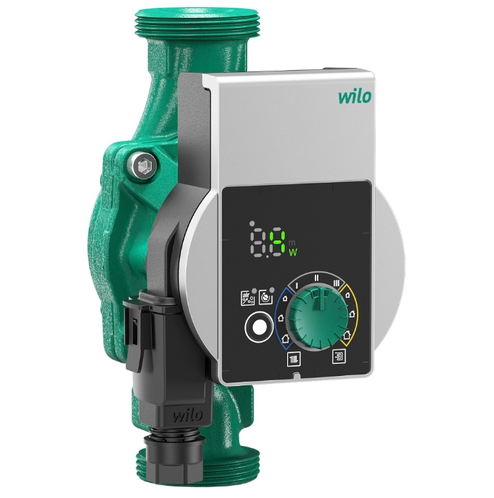

Wilo Yonos PICO 25/1-6

Водяной насос для отопления частного дома: рассмотрим варианты

Этот прибор оснащен электронным блоком управления. Напор — до 6 м, производительность — 3,7 м3/ч. Это не слишком много, но для двухэтажного дома среднего размера вполне подойдет. Имеется функция автоматического удаления воздуха, весьма полезная в частных отопительных системах. Дополнительный плюс — удобный способ подключения питания. Используется герметизированная колодка, которая просто защелкивается в гнезде.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку.

Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Потребность в энергии

Кроме того, существует еще один параметр, который необходимо принять во внимание, хоть и косвенно. Это потребность сооружения в тепле. Значение данного параметра указывается в паспорте здания еще в процессе его проектирования

Если этих данных нет, то их несложно самостоятельно рассчитать

Значение данного параметра указывается в паспорте здания еще в процессе его проектирования. Если этих данных нет, то их несложно самостоятельно рассчитать.

Для каждой страны на 1 м 2 принимаются свои стандарты тепла. По европейским нормам для отопления 1 м 2 одноквартирного или двухквартирного дома потребуется 100 Вт и 70 Вт – для многоквартирного. Российские стандарты устанавливаются для каждого конкретного региона в соответствии требованиями СНиП.

Правила выбора циркуляционного оборудования

«Мокрый» вид циркуляционного насоса отличается меньшим уровнем шума. Противоположная ситуация с «сухим» ротором. При этом шум образуется не только в результате работы сугубо насоса, но и вентилятора, который отвечает за снижение температуры электродвигателя.

«Сухие» устройства монтируют в промышленных помещениях, а «мокрые» актуальны для жилых помещений. Ведь уровень шума, превышающий 70 дБ, будет оказывать негативное влияние на психологическое состояние проживающих в доме.

В обустройстве частных домов в приоритете «мокрый» вариант циркуляционного насоса. Его лопасти постоянно находятся в перекачиваемой среде, детали будут смазываться водой и прослужат 5 и более лет.

При включении прибора в открытую схему отопления следует обращать пристальное внимание на качество теплоносителя, не стоит пополнять его водой с наличием минеральных и органических включений. Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим»

Следует остановиться на первом, если система отопления не требует большой мощности

Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим». Следует остановиться на первом, если система отопления не требует большой мощности

Еще один критерий – показатель напора. Так, если для оптимальной работы замкнутой системы он находится в пределах 10 м, тогда подойдет «мокрый» ротор. Достаточно мощности в 25-30 м3 в час.

Когда же система отопления требует большего напора, тогда оптимальный вариант — насос с «сухим» ротором. В его конструкции ротор отделен от отопительного трубопровода сальником. Эта разновидность будет потреблять меньше электроэнергии, чем аналог с «мокрым» при одинаковой эффективности работы.

Узнать необходимую мощность насоса поможет следующая формула:

Q = 0,86 * P / dt

где:

Q – мощность насоса, м3/час;

P – тепловая мощность системы отопления, киловатт;

dt – разница между температурой воды до попадания в нагревательный прибор и после выхода из него.

Приведем конкретный пример. Пусть площадь жилого дома — 200 м2. Предположим, что система отопления двухтрубная. Чтобы поддерживать оптимальную температуру зимой, достаточно тепловой мощности в 20 киловатт.

По умолчанию dt  — 20 градусов по Цельсию. Этого показателя достаточно для примерных расчетов в домашних условиях.

В результате получаем 0,86 м3/час. Можем округлить до 0,9. Лучше все же перестраховаться от погрешности. А со временем циркуляционный насос изнашивается, поэтому и мощность будет меньше.

Еще один параметр оборудования — напор. Каждая гидравлическая система имеет сопротивление относительно потока воды. Эта характеристика и обуславливает необходимость использования прибора для обеспечения циркуляции теплоносителя в системе.

Параметры насоса должны предупреждать сопротивление отопительной системы и обеспечивать требуемую эффективность работы

Чтобы получить точное значение показателя гидравлического сопротивления, расчеты осуществляются по следующей формуле:

H=N*K

где:

N – количество этажей здания (подвал считается за этаж);

K – среднестатистические гидравлические расходы в расчете на один этаж дома.

K колеблется в диапазоне 0,7-1,1 метра водяного столба для двухтрубных систем отопления. А для коллекторно-лучевых его значение находится в пределах 1,16-1,85.

Например, двухэтажный дом вместе с подвалом имеет три уровня. Если вычисления выполняются непрофессионалом, тогда можно взять максимальное значение из указанных выше диапазонов. Для двухтрубной системы это 1,1 метра. То есть К вычисляем как 3*1,1 и получаем 3,3 м водяного столба.

В трехэтажном доме общая высота отопительной системы равна 8 метрам. Однако по формуле мы получили лишь 3,3 метра водяного столба. Этого значения будет достаточно, поскольку насос не отвечает за поднятие воды, а только за уменьшение негативных последствий сопротивления системы.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Рекомендации по правильной установке насоса

Чтобы доступ для обслуживания насоса был удобным, следует осуществить правильное подключение агрегата. На практике при монтаже насоса следует учитывать основные правила установки:

После установки циркуляционного насоса к нему должен иметься всегда доступ, чтобы в случае поломки, его можно было беспрепятственно починить или поменять.

  1. Обе стороны насосного агрегата должны обязательно быть оснащены специальными шаровыми кранами, необходимыми при осуществлении технического обслуживания всей системы отопления или в процессе демонтажа агрегата.
  2. Необходимо оснастить всю систему фильтром с целью ограждения устройства от воздействия мелких частиц, приводящих к повреждению установки и ее компонентов.
  3. Поскольку вода, проходящая через систему отопления, является далеко не идеальной, то для нормальной работы насосов потребуется дополнительная защита. Поэтому отопительный байпас сверху необходимо снабдить клапаном, который должен быть вмонтирован. Выбрать можно любой клапан: автоматический или ручной. Его предназначение — это выпуск воздушных пробок, образующихся в трубах, его клеммы должны быть направлены четко вверх.
  4. Относящийся к виду мокрых моделей насос требуется установить в горизонтальном положении, чтобы он был полностью погружен в воду, а не только отдельной частью. Неправильная установка может нанести рабочей поверхности агрегата повреждения, а проведенная установка окажется бессмысленной.
  5. Для повышения рабочего потенциала конструкции необходимо выполнить специальную обработку всех креплений и соединений в системе средством для герметизации.
  6. Необходимо следить за соблюдением последовательности в процессе соединения насоса и креплений.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе

Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

  1. Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
  2. Помпу монтируют в начале контура после группы безопасности.
  3. Устройство с отсекающей арматурой ставиться на байпасе.
  4. Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

  1. Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
  2. Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.
