Водяное отопление в частном доме: правила, нормы и варианты организации

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

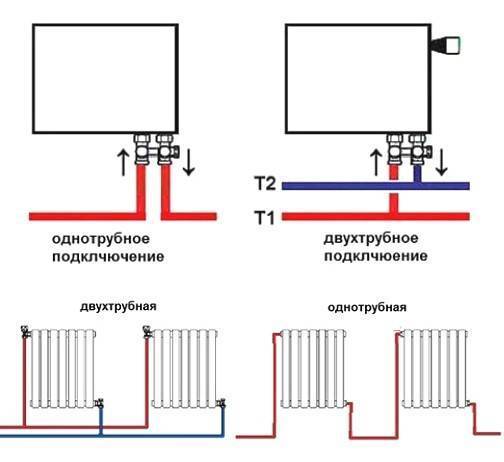

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

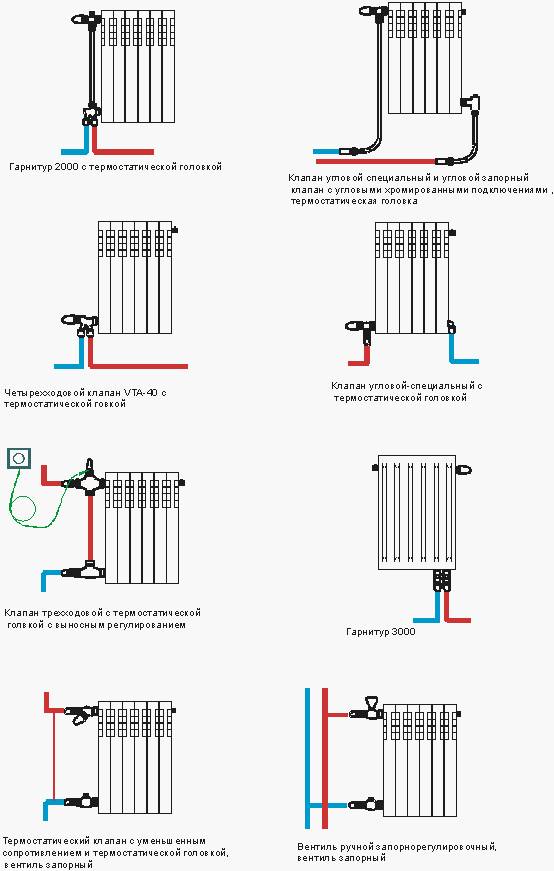

Вентиль на батареи

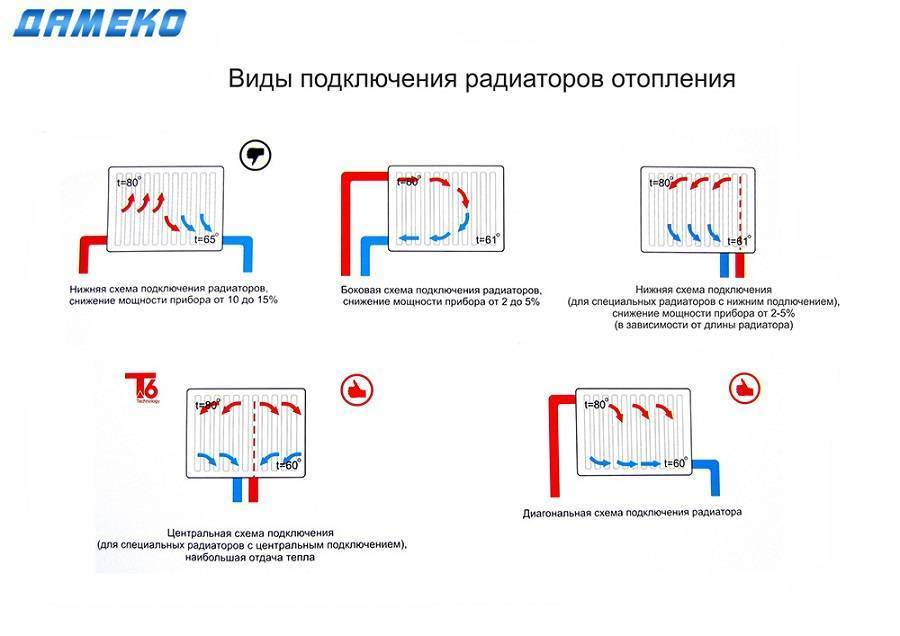

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

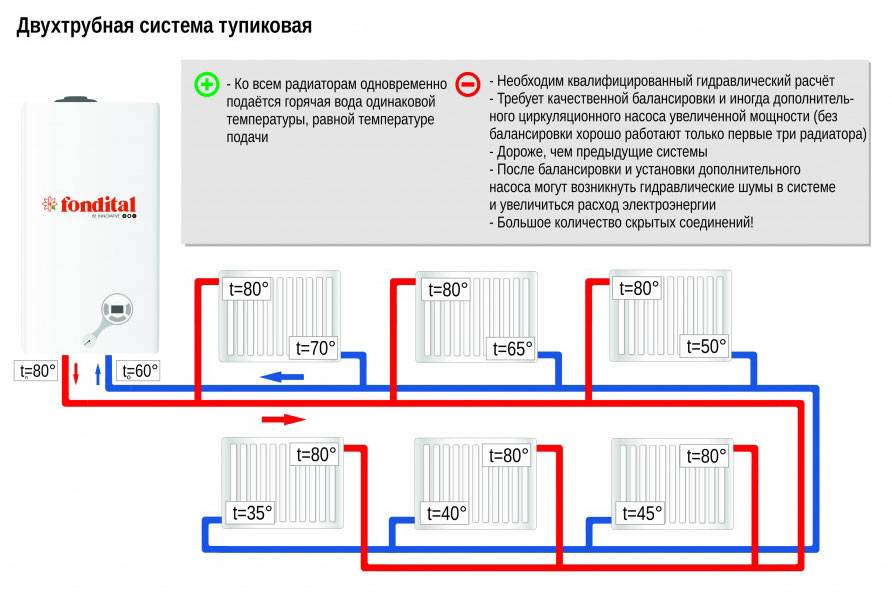

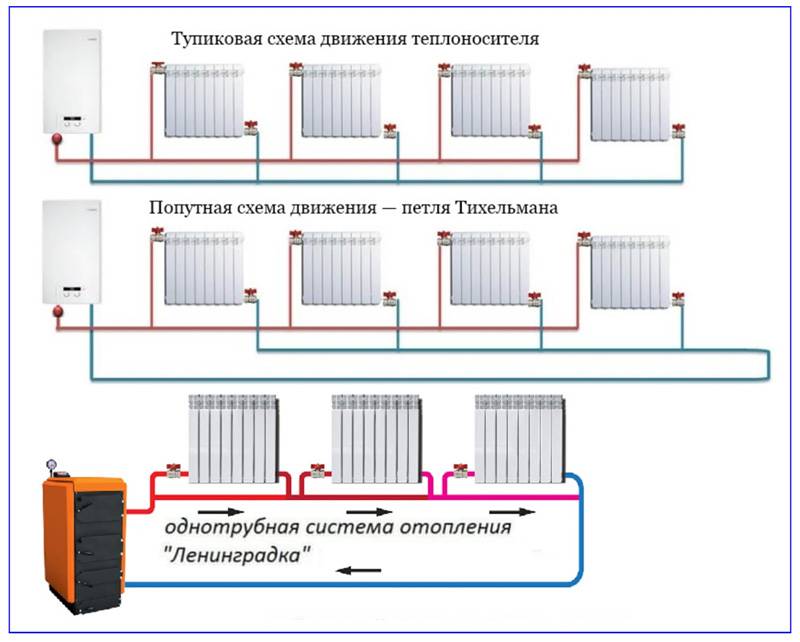

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

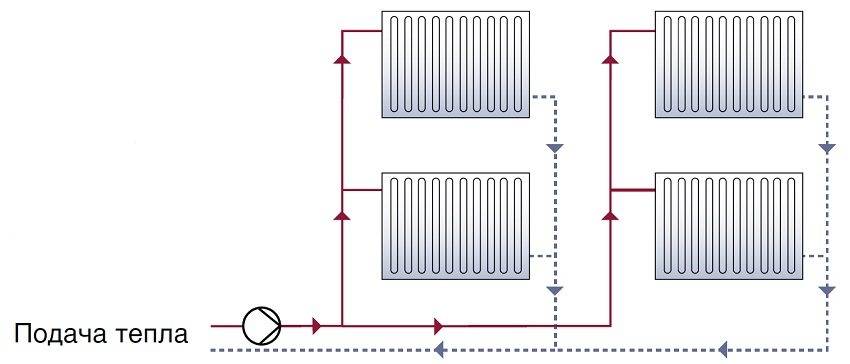

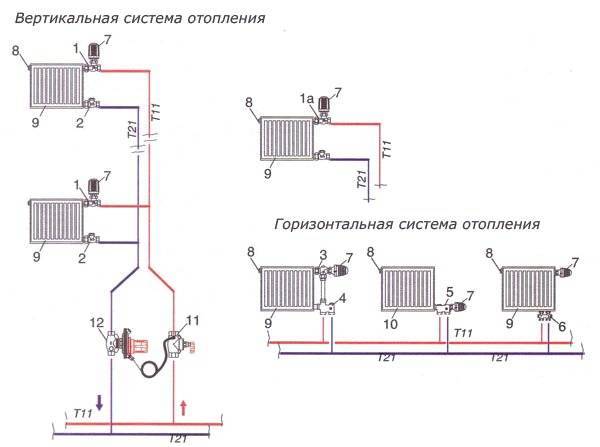

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

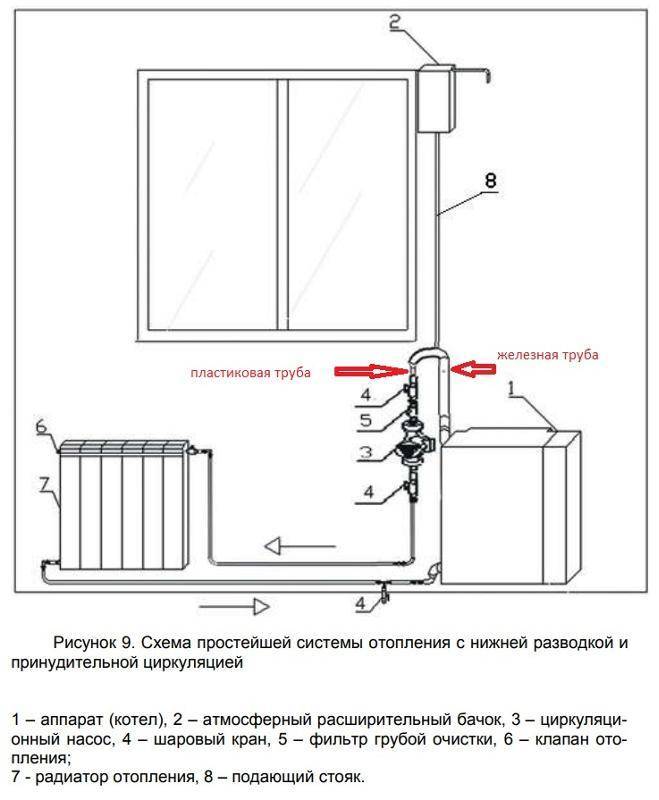

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

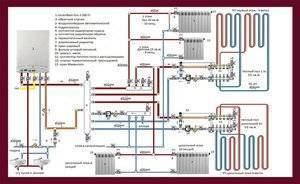

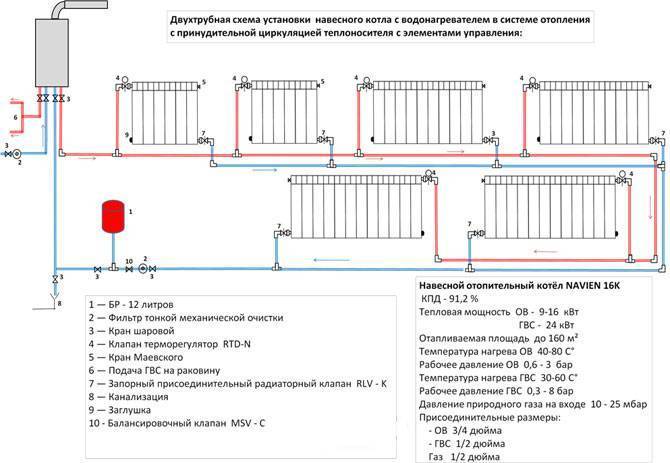

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);

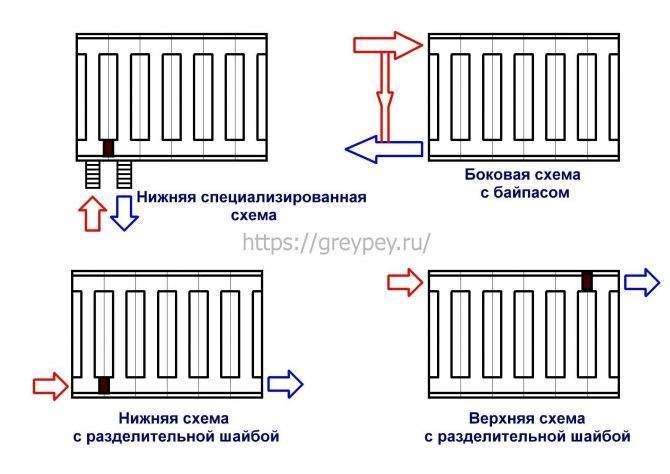

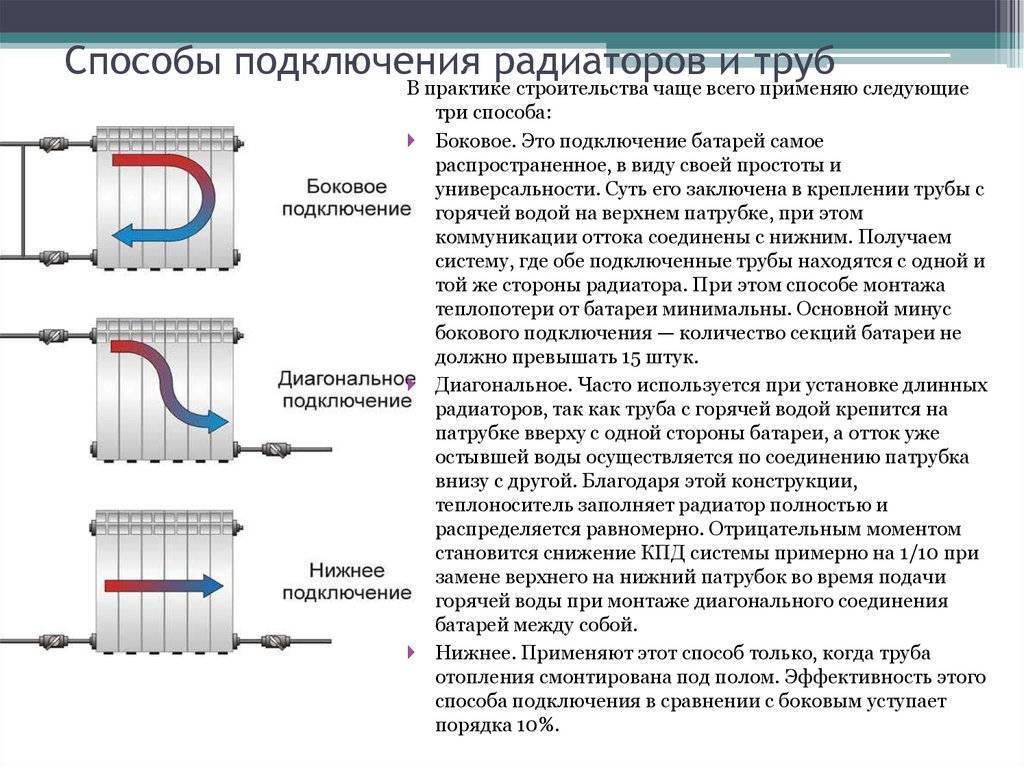

  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

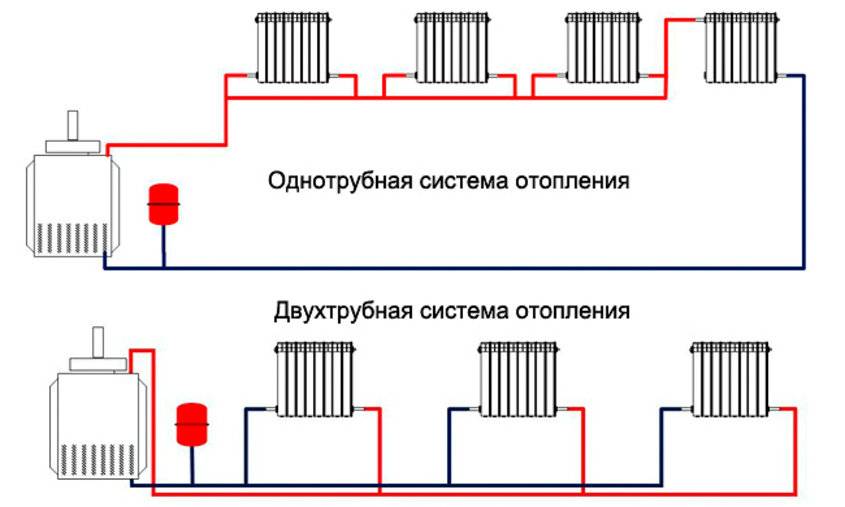

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

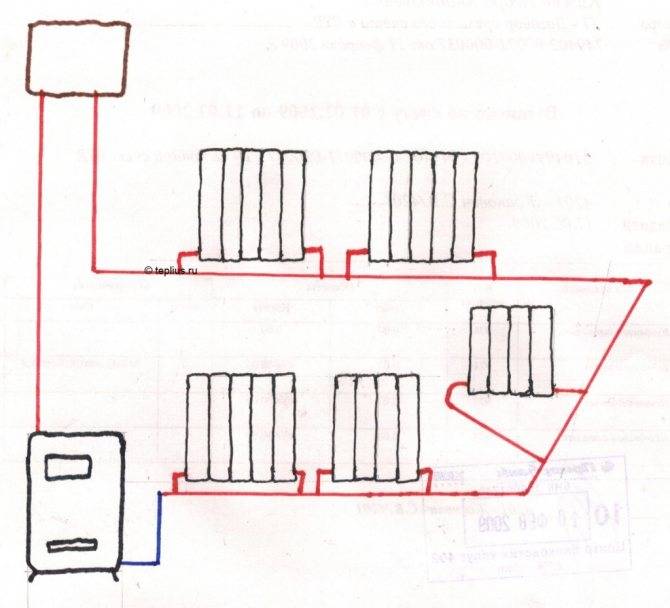

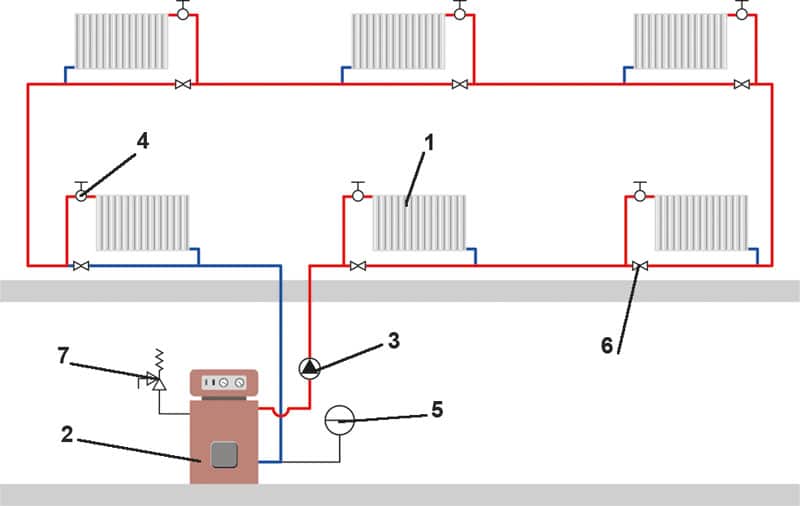

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

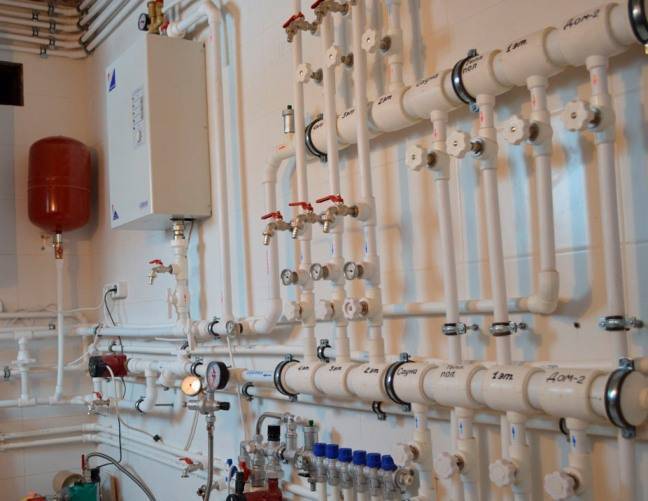

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Водяное отопление в частном доме: правила, нормы и варианты организацииКоллекторная система отопления двухэтажного дома

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Трубопроводы контуров водяного отопления чаще всего прокладываются открытым способом. Скрытая прокладка допускается при устройстве “теплых полов”

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в  штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При прокладке трубопровода систем с естественным движением теплоносителя  необходимо соблюдать уклон 0,002 – 0,003. Трубопроводы насосных систем, внутри которых теплоноситель движется со скоростью не менее 0, 25 м/с, не нуждаются в обеспечении уклонов

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Оговаривается использование различных типов расширительных баков:

  • открытые, применяемые для систем как с насосным, так и с естественным принуждением, следует устанавливать над главным стояком;
  • закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратной магистрали перед котлом.

Расширительные бачки предназначены для компенсации теплового расширения жидкости при нагревании. Нужны они для сброса излишков в канализацию или банально на улицу, как в случае с простейшими открытыми вариантами. Закрытые капсулы практичней, потому что не требуют участия человека в регулировке давления системы, но дороже.

Расширительный бачок открытого типа устанавливается в наивысшей точке системы. Кроме обеспечения резерва для расширения жидкости на него еще возложена задача отведения воздуха. Закрытые бачки ставят перед котлом, для отведения воздуха используют воздухоотводчики и сепараторы

При выборе запорной арматуры предпочтение отдается шаровым кранам, при выборе насосной установке – оборудованию с напором до 30 кПа и производительностью до 3,0 м3/ч.

Бюджетные открытие разновидности необходимо периодически пополнять из-за стандартного выветривания жидкости. Под их установку необходимо существенно усиливать чердачное перекрытие и утеплять чердак.

Радиаторы и конвекторы рекомендуется монтировать под окнами, в удобных для обслуживания местах. Роль нагревательных элементов в ванных комнатах или санузлах могут играть полотенцесушители, подключенные к отопительным коммуникациям

Выбор отопительного устройства

Водяное отопление в частном доме: правила, нормы и варианты организации
твердотопливный аналог

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Выбор труб для разводки

От качества каждой системной детали зависит конечный результат, который заключается в сохранении и экономии тепла, поэтому наиболее протяженным элементам – трубам – необходимо также уделить долю внимания.

С технологической точки зрения трубы и фитинги должны обладать следующими качествами:

  • прочностью;
  • легкостью;
  • пригодностью для ремонта;
  • герметичностью;
  • низким уровнем шума.

Невысокая стоимость также является важной составляющей при выборе, потому что для оборудования системы отопления требуется большое количество изделий различного назначения

Водяное отопление в частном доме: правила, нормы и варианты организации

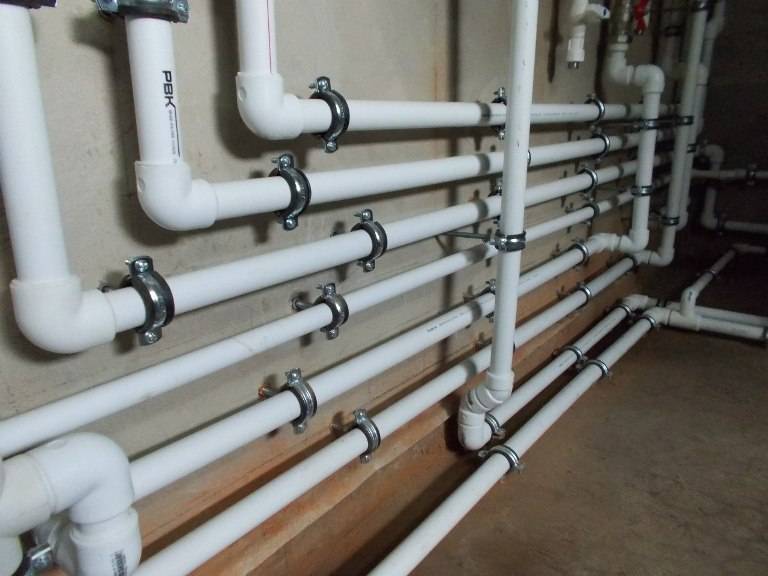

Полипропиленовые трубы – оптимальный вариант для самостоятельной сборки системы отопления. Пользоваться паяльным аппаратом для сшивки труб можно научиться за 10 минут

Сейчас вряд ли кто возьмется за установку разводки из металлических труб. Стальные, медные и оцинкованные изделия уходят в прошлое, уступая место более дешевым и функциональным аналогам.

Лучшей альтернативой являются полимерные изделия. которые можно разделит на три группы:

  • полипропиленовые;
  • металлопластиковые.

Плюсы труб из полипропилена – недорогая стоимость, простота сварки, долгий срок службы. Минус – недостаточная эластичность. При замене трубы придется менять целый фрагмент от соединения до соединения.

Водяное отопление в частном доме: правила, нормы и варианты организации

На длинном отрезке магистрали полипропиленовые трубы провисают, так как обладают расширением 6 мм/5 м. Прочную фиксацию обеспечивают при помощи скоб или клипс, монтированных в стену с интервалами 1-1,1 м

Прочные металлопластиковые трубы устойчивы к резким перепадам температур. Способны служить без капитального ремонта до 30 лет. Слабым местом являются соединительные элементы – фитинги с неоправданно зауженным проходным сечением. В случае замерзания теплоносителя вероятен прорыв.

Выбирая трубы, ориентируйтесь на основные технические показатели оборудования и тип теплоносителя.

Как нужно выбирать трубы

Чаще всего при сборке водяных систем отопления в загородных домах используются металлопластиковые трубы. Материал этого типа отличается прочностью и простотой в монтаже. Также неплохим вариантом для сборки контуров отопительных систем считаются стальные и медные трубы.

Иногда разводку в загородных домах обустраивают и с использованием полипропилена. Однако трубы это разновидности для систем отопления считаются все же материалом не самым подходящим. Из-за не слишком высокой степени надежности в многоквартирных домах применение труб из полипропилена для обустройства систем отопления, к примеру, и вовсе запрещено.

Контуры напольного обогрева

Как и коллекторная схема, водяной теплый пол монтируется в процессе строительства или ремонта двухэтажного дома. Есть 2 способа устройства напольного обогрева:

  • замоноличивание змеевиков из труб в цементно-песчаной стяжке;
  • раскладка труб греющих контуров в теплораспределительных металлических пластинах без заливки стяжки.

Концы труб Ø16 х 2 мм, уложенных змейкой либо улиткой, подсоединяются к гребенке, о которой говорилось выше и подробно рассказано в отдельной публикации. Коллектор со смесительным узлом или термоголовками RTL обеспечивает подачу в контуры теплоносителя с температурой не выше 50 °С.

Преимущества теплого пола очевидны – реальная экономия энергоносителей 15—20% за счет нагрева поверхности до температуры 20—25 °С и комфорт для проживающих в доме. Теперь о негативных моментах:

  1. Устройство теплого пола в двухэтажном жилище – затея не из дешевых. По стоимости материалов и монтажа это самый дорогой вариант отопления помещений.
  2. Греющие контуры, особенно в цементной стяжке, очень инертны в плане регулировки. Представьте, холодный монолит выходит на рабочий режим в течение суток. Чтобы комната не перегревалась, треть от потребной тепловой мощности должны поставлять батареи, быстро реагирующие на изменение температуры воздуха.
  3. В случае неисправности либо утечки воды в контуре бетонную стяжку придется ломать.

Способ устройства теплых полов без цементной стяжки

Невзирая на перечисленные проблемы, теплые полы используются домовладельцами все чаще – слишком уж комфортный обогрев и ощутима экономия топлива. В отличие от других систем отопления, греющие контуры абсолютно не портят интерьер помещений.

Какие правила соблюдают при установке котлов

Монтировать нагревательные агрегаты допускается только в помещениях площадью не менее 4 м² и высотой потолков — 2.5 м. При этом общий объем домашней котельной должен составлять минимум 8 м³.

Отделывать то помещение, в котором в дальнейшем будет размещен нагревательный агрегат положено только негорючими материалами. Наличия фальшпола или фальшпотолка в таких комнатах не допускается.

Монтаж собственно самого котла производится с соблюдением следующих правил:

  • пространство над агрегатом всегда оставляют свободным;
  • подвешивают котел на высоте не менее 800 мм над поверхностью пола (от обреза патрубка);
  • под напольный котел в обязательном порядке настилают несгораемый металлический лист размером 1х1 м.

Газовые, дизельные и твердотопливные котлы, согласно нормативам СНиП, должны дополняться дымоходами.

Системы водяного отопления в частных домах

Мы уже разобрали основные виды водяного отопления. Основываясь не достоинствах и недостатках описанных систем, мы можем сделать вывод, что наиболее оптимальным является установка радиаторных систем и теплых полов (в качестве дополнения к ванной комнате, туалету или кухне). Теперь нужно поговорить о монтаже и схемах подключения. Для начала мы рассмотрим преимущества и недостатки отопительных систем с естественной и принудительной циркуляцией.

Системы с естественной циркуляцией

При проектировании и монтаже отопления с естественной циркуляцией воды не забудьте про уклон труб, это главное.

Применение отопительных систем с естественной циркуляцией оправдано лишь тогда, когда нужно обогреть частный дом небольшого размера. Теплоноситель в таких системах движется за счет гравитационных сил и законов физики, согласно которым нагретая среда всегда движется вверх. Попав в отопительный котел, вода нагревается и поднимается вверх, откуда спускается по трубе к самому дальнему радиатору. Здесь же делаются отводы к остальным радиаторам. Остыв, вода спускается в обратную трубу и спускается к котлу.

Обратите внимание, что монтаж систем отопления с естественной циркуляцией подразумевает обязательное создание уклона – за счет этого облегчается протекание теплоносителя. Максимальная длина горизонтального участка не должна превышать 30 метров (подразумевается расстояние от котла до последнего радиатора)

Преимущества систем с естественной циркуляцией теплоносителя – дешевизна, отсутствие необходимости в закупке дополнительного оборудования, почти полная бесшумность. В качестве недостатков выделим необходимость создания как можно более прямой трассы (давление теплоносителя в трубах очень маленькое), необходимость в покупке труб большого диаметра и в ограниченных размерах всей отопительной системы.

Системы с принудительной циркуляцией

Главное отличие отопления с принудительной циркуляцией от систем с естественной циркуляцией — это наличие насоса, благодаря которому можно забыть про уклон труб.

Схема водяного отопления частного дома с насосом более сложна. Здесь, помимо батарей, устанавливается специальный циркуляционный насос, который гонит теплоноситель по всей системе. Давление в системе повышается, а это значит, что:

  • Мы можем создавать многочисленные изгибы;
  • Обогревать дома большого размера (в несколько этажей);
  • Использовать трубы небольшого диаметра.

Часто такие системы водяного отопления делаются замкнутыми, что позволяет избавиться от попадания кислорода в теплоноситель – это вызывает коррозию металлических элементов. Также появляется возможность избавиться от необходимости устанавливать расширительный бачок в самом высоком месте. Здесь используются расширительные бачки замкнутого типа, в дополнение к которым монтируются спускники воздуха и предохранительные клапаны.

Мы уже обговорили достоинства систем водяного отопления с принудительной циркуляцией. Но есть и минусы – это необходимость закупать дополнительное оборудование, что увеличивает стоимость работ. Зато появляется возможность сэкономить на материалах и купить недорогие пластиковые трубы. Мы рекомендуем использовать именно такие системы, так как они более надежные и обеспечивают более эффективный прогрев домов любой архитектуры.

Выводы и полезное видео по теме

В интересных видеороликах представлена полезная информация о схемах, составных частях, монтаже жидкостных систем отопления, а также о личном опыте монтажа.

Обзор схем двухтрубной системы обогрева:

Практическое применение лучевой схемы:

Подробная инструкция по монтажу системы отопления:

Совет всем, кто хочет самостоятельно оборудовать сложную отопительную систему в загородном доме: при составлении проекта обязательно проконсультируйтесь со специалистом, чтобы после монтажа не столкнуться с непредвиденными обстоятельствами. Профессионалы помогут выбрать надежное оборудование, подскажут более эффективную схему разводки, сделают точные расчеты, а результатом станут уют и тепло в доме.
