Требования к канализационным трубам
В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.
Наружный трубопровод
Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.
В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.
На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.
Внутренний трубопровод
Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:
- Стойкость к механическим повреждениям;
- Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
- Возможность совмещения с элементами внешней канализации;
- Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
- При необходимости подключения всех необходимых санитарных устройств.
Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.
Дальше рассмотрим возможные варианты материалов для канализационных труб.
Области применения

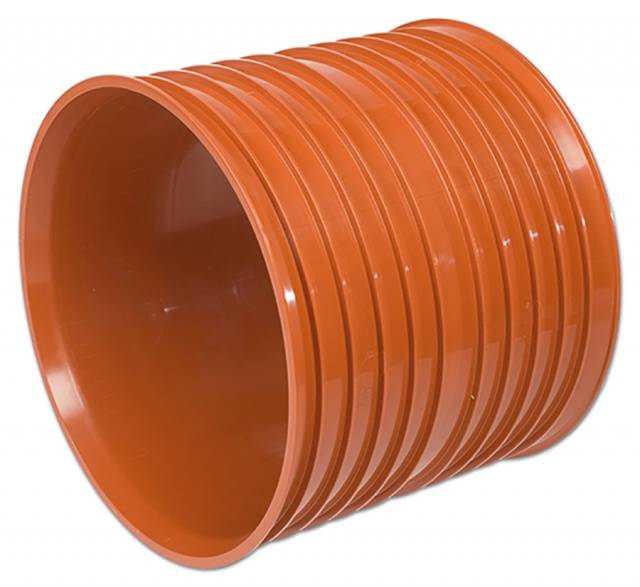

Сразу же стоит отметить, что канализационные гофрированные трубы для наружной канализации выпускаются как отечественными, так и зарубежными компаниями производителями.
Причем основной материал хорошо зарекомендовал себя не только в частном строительстве, но и в производственных условиях.
Одним из популярных производителей на сегодня является «Корсис», эта фирма использует особую технологию изготовления, позаимствованную у итальянцев.

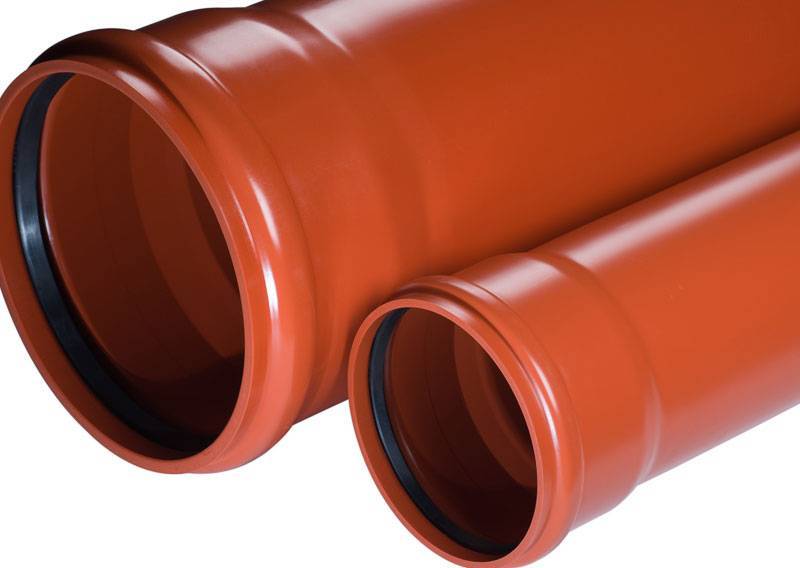

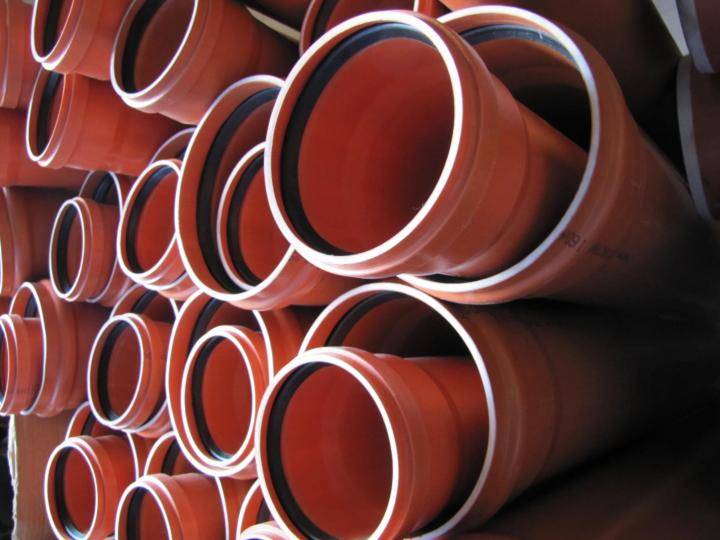

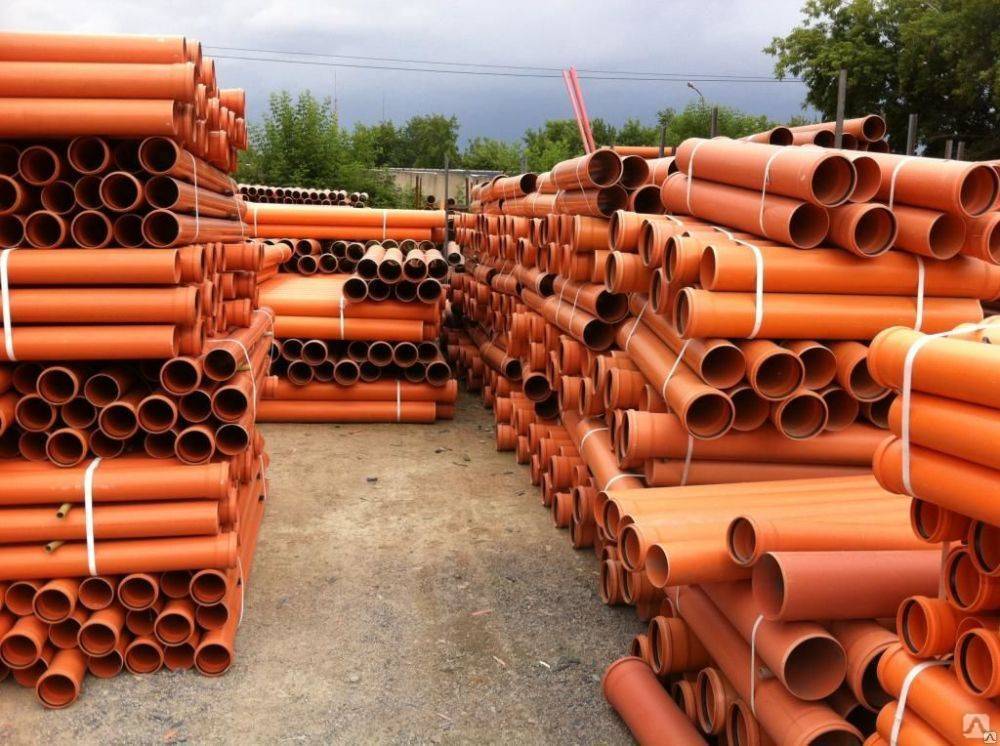

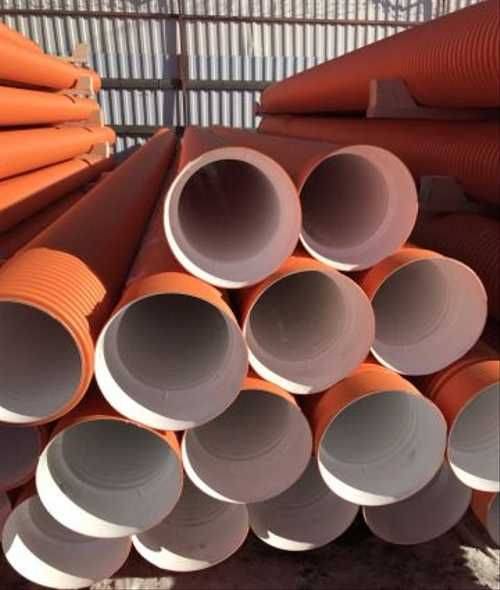

Трубы внешеней канализации «Корсис»
Что касается области применения, то она зависит от типа используемого материала для труб.
Например, гофрированные канализационные трубы из ПВХ являются универсальными, а значит, используются и в строительстве, и на производстве.
Допускается даже прокладка трубопровода под землей на определенной глубине.
Гофрированный шланг для канализации из ПНД может использоваться не только для систем водоотведения, но и для монтажа электрической проводки, систем дренажа.

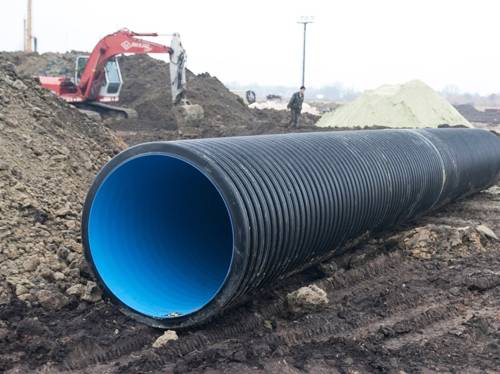

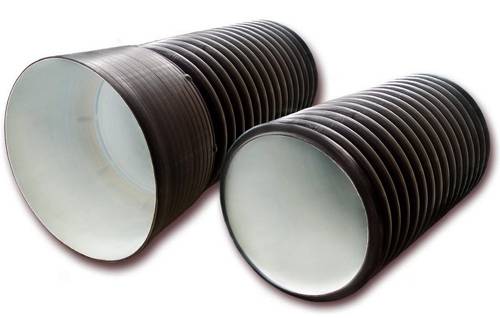

Труба гофрированная ПНД
Если говорить в общем, об использовании труб из гофры для канализации, то это может быть:
- хозяйственно-бытовая канализация;
- водоотводящая система дождевых стоков;
- обеспечение проколов для естественных потоков воды через железную или автомобильную дорогу;
- продолжение дренажных канав;
- организация транспортировки других веществ;
- кабельная канализация.
Области применения гофрированных труб велики
Виды и ассортимент
Производители, для удобства, пишут не полное название а в сокращенном виде. И сокращение НПВХ означает, что при изготовлении данной продукции использовался немодифицированный поливинилхлорид.
Именно это и позволяет использовать его для производства труб, так как привычный всем нам обычный ПВХ – мягкий материал и для изготовления труб просто напросто не подходит. Однако, если к стандартному составу добавить какие то дополнительные компоненты, или использовать при его обработке специальную технологию, то это придаст ему дополнительные качества.
Видео: Трубы для наружной и внутренней канализации. Рекомендации специалистов

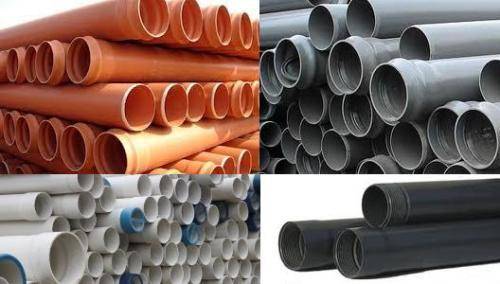

Сейчас строительный рынок заполнен большим разнообразием продукции из этого материала. Трубы из НПВХ используемые при обустройстве канализационных систем отличаются по:
- назначению;
- толщине стенки;
- классу жесткости
- размеру.
Размер
Для прокладки трубопровода внутренней канализации используются элементы с диаметром: 25 — 50 мм – для отвода от таких приборов как раковины, мойка и т.п., а для стояков и унитаза – 110 — 150 мм и 110 мм соответственно. Наружная магистраль собирается из отрезков диаметром от 110 мм и до 1 и более метра.
Длина труб так же разнообразна, для внешней системы он составляет от 50 см до 6 метров (+ длина раструба), а для внутренней – от 30 см до 2-х метров. Разнообразие по длине обеспечивает возможность прокладки как длинных, так и коротких участков, что уменьшает количество стыков и увеличивает герметичность трубопровода.
На заметку!
Маркировка канализационных труб производится по наружному диаметру. Учитывайте это при выборе и ориентируйтесь именно на этот факт.
Толщина стенки
Для устройства разводки внутри помещения используются трубы толщина стенки которых не превышает 3,5 мм. Они считаются тонкостенными, а так как они не испытывают каких либо перегрузок, то повышенная прочность им не нужна.
Толщина стенок НПВХ труб используемых для наружной канализации начинается от 3,2 мм и заканчивается 15 мм. К тому же, они могут быть трехслойными, то-есть между наружным и внутренним слоями нпвх находится слой вспененного полимера. Именно это позволяет увеличить теплоизоляционные и прочностные показатели и уменьшить вес.
Класс жесткости
От толщины стенки и ее типа зависит и такой показатель как – кольцевая жесткость, т.е способность изделия противостоять давящей нагрузке. По этому показателю трубы НПВХ делятся на следующие классы: SN2, SN4, SN8.
Класс жесткости SN2 используется на участках не испытывающих больших нагрузок. SN4 – для укладки на участках с небольшой динамической нагрузкой и на глубину до 6 метров. Трубы класса SN8 используются для прокладки магистралей на глубине ниже 6 метров или выше 80 см.
Назначение
Вся продукция выпускаемая для канализационной системы различается и по месту ее применения. Это может быть:
- Внутренняя система.
- Наружные сети.
- Напорные сети канализации.

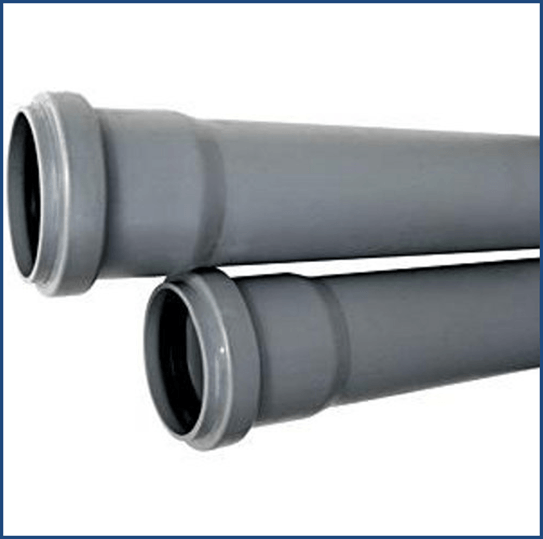

Первая разновидность используется только для устройства разводки внутри помещения. Производятся из немодифицированного поливинилхлорида серого цвета, диаметром от 25 до 150 мм и толщиной стенки до 3,5 мм.

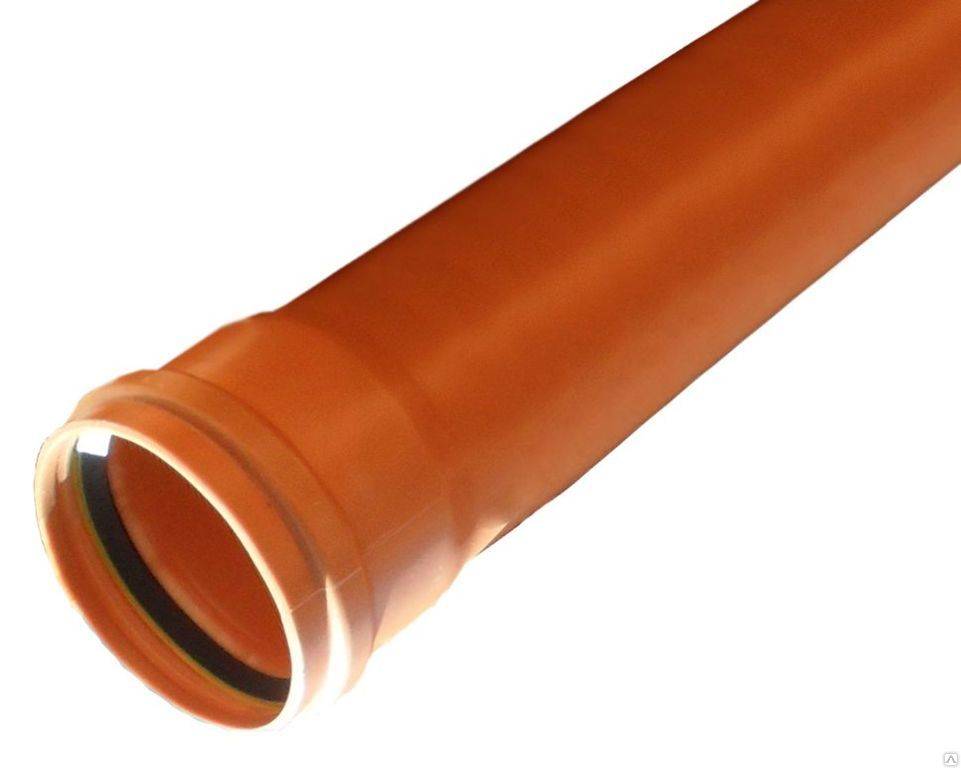

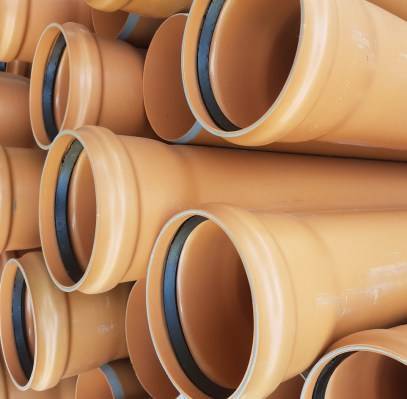

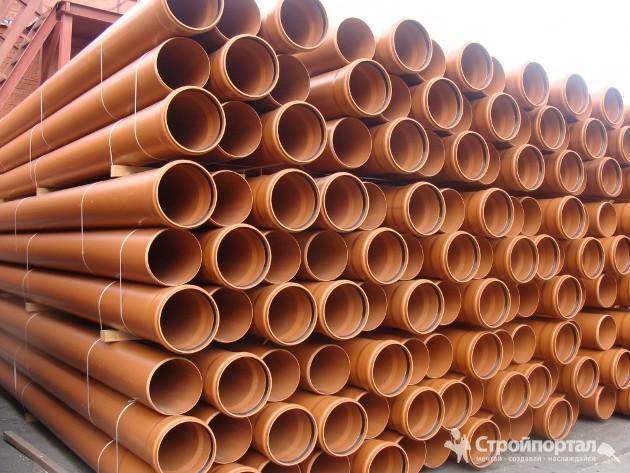

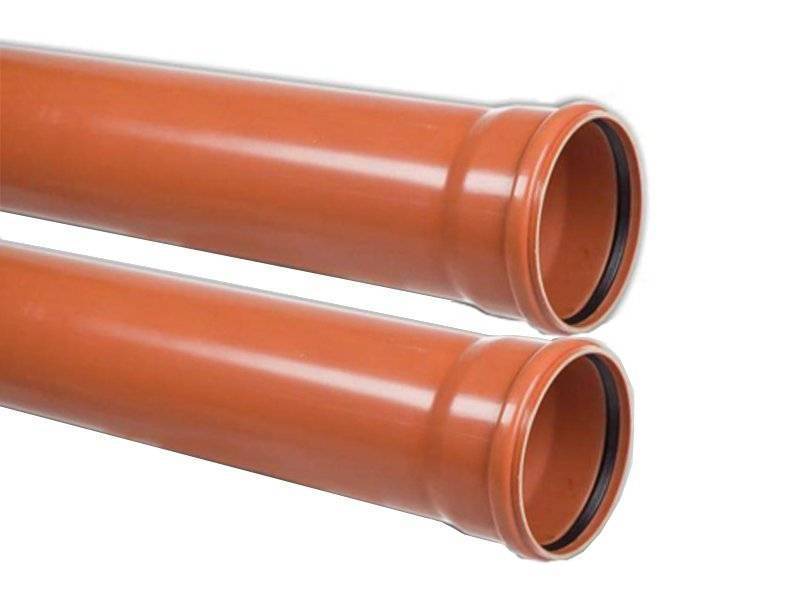

Второй вид выпускается рыжего или коричневого цвета, диаметром от 110 мм и длиной до 6 м. Специалисты не рекомендуют взаимозаменять их, так как труба для внутренней канализации не выдержит специфичных нагрузок и быстро придет в негодность, а установка более прочной трубы во внутреннюю сеть приведет к удорожанию всей системы.

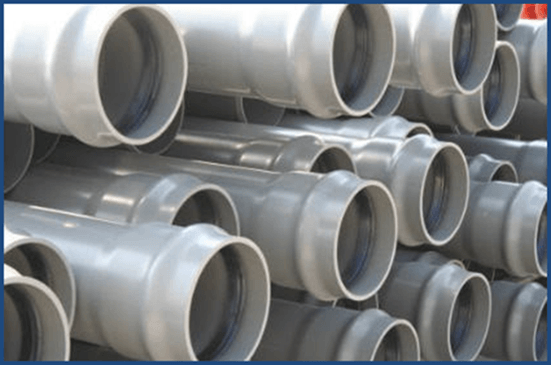

Для напорной канализации выпускаются трубы не имеющие раструба и стыкующиеся при помощи сваривания. Этот вид труб НПВХ способен выдержать большие нагрузки, создаваемые не только давлением почвы, но и насосами.
Возможно это вас заинтересует:

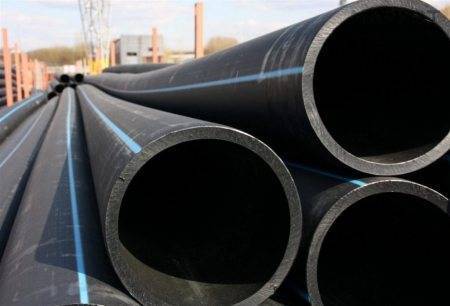

ПНД трубы для системы канализации
Как выбрать ПНД трубы для системы канализации и правила их монтажа
Трубы, для производства которых использовался полиэтилен, являются современным и весьма удобным в эксплуатации материалом. Полиэтилен устойчив к воздействию различных неблагоприятных факторов, химически инертен и достаточно прочен, поэтому его широко применяют для изготовления труб различного назначения. Прекрасно подходят трубы ПНД для канализации, причем методика соединения таких труб настолько проста, что монтаж трубопровода может осуществить и неспециалист.
Трубы канализационные из полимеров широко применяют для сооружения трубопроводов бытового назначения. Однако рядовому потребителю бывает сложно разобраться, какие именно трубы стоит выбрать для решения тех или иных задач.
Канализационная ПНД труба – это один из лучших вариантов для сооружения бытовых трубопроводов водоотведения. Трубы из этого материала имеют множество неоспоримых достоинств, выделяющих их из других пластиковых труб. Их технические характеристики позволяют создавать надежные и долговечные коммуникации.
Материал и технология изготовления труб
Полиэтилен – это полимер, получаемый из этилена, который в обычных условиях находится в газообразном состоянии. Для протекания реакции полимеризации применяют катализаторы, к тому же, процесс протекает в условия повышенной температуры и давления.
В зависимости от показателей давления, применяемых при реакции полимеризации, удается получать материал с разными свойствами:
- Если реакция протекает при высокой температуре и под значительным давлением, то полученный полиэтилен имеет низкую плотность.
- Материал, производимый при относительно невысокой температуре (120-150 градусов) и с низким давлением (0,1-20 мПа), отличается высокой плотностью. Такой полимер обозначается аббревиатурой ПНД (полиэтилен низкого давления). Его плотность составляет 0,941 г/см³, материал имеет кристаллическую структуру, то есть изделия из него получаются жесткими.
Именно ПНД широко применяют для изготовления труб канализационных, а также труб для водопроводов, так как продукция из этого полимера получается более прочной.
Процесс изготовления труб
В процессе полимеризации из газообразного вещества получаются гранулы полиэтилена. А как потом это сырье превращается в трубы? Как правило, на производстве применяют метод экструзии, когда расплавленный полимер, «выдавливается» через отверстия формы в виде кольца. Для сохранения формы трубы процесс осуществляется в вакуумной камере.
Сформированные трубы снабжаются резиновыми уплотнителями
(если это предусмотрено технологией), упаковывают и отправляются к потребителю. При производствегофрированных труб применяется более сложная технология, поскольку такие трубы являются двухслойными.
Стандарты изготовления труб
Канализационные безнапорные ПНД трубы производится согласно требованиям ГОСТ 22689.2-89. Гофрированные трубы из ПНД производятся по техническим условиям, согласованным с заказчиком. Согласно ГОСТУ, трубы ПНД размеры имеют следующие:
- Диаметр изделий 40, 50, 90, 110 мм
- Их длина может составлять 2, 3, 5,5, 6 или 8 метров.
Регламентирует ГОСТ длину и диаметр раструбов трубы
, а также размеры фасонных частей – крестовин, отводов, тройников и пр.
На каждую трубу обязательно наносится маркировка, в которой указываются основные характеристики трубы. К примеру, маркировка «ТК 110 – 6000 – ПНД ГОСТ 22689.2-89», означает, что перед нами труба канализационная, изготовленная из полиэтилена низкого давления, ее диаметр составляет 110 мм, а длина – 6 метров.
Плюсы и минусы ПНД труб
Преимуществ данные виды труб имеют немало. Свойства ПНД трубы для канализации:
- Длительный срок эксплуатации. Согласно расчетам, пластиковая труба может прослужить до 300 лет, хотя на практике, конечно, эти расчеты пока не подтверждены.
- Устойчивость к коррозионным процессам и действию агрессивных сред.
- Сохранение линейных и радиальных размеров на протяжении всего срока службы.
- Низкий коэффициент теплопроводности.
- Высокая степень эластичности.
- Возможность эксплуатации при температурах ниже нуля. Полиэтилен становится хрупким только при минус 70 градусах.
- Низкая масса труб.
- Способность противостоять гидравлическим ударам.
- Экологическая безопасность.
- Простота монтажа.
Отличия наружной и внутренней канализации
Трубы, которые используются для прокладки внешних систем, значительно отличаются от аналогов, применяемых для внутридомовых коммуникаций.
Подробная информация о трубах для внутренней канализации рассмотрена в этой статье.
К характерным признакам относятся:

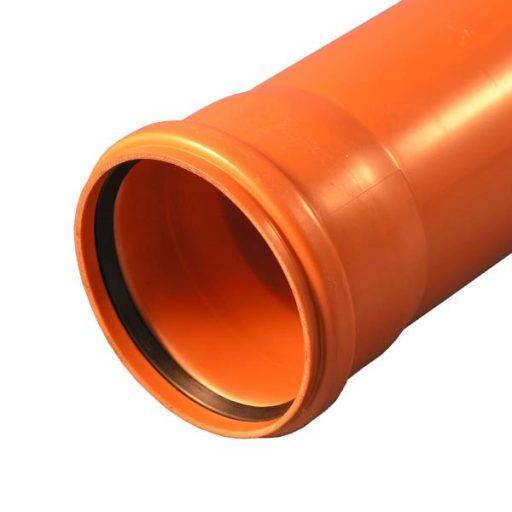

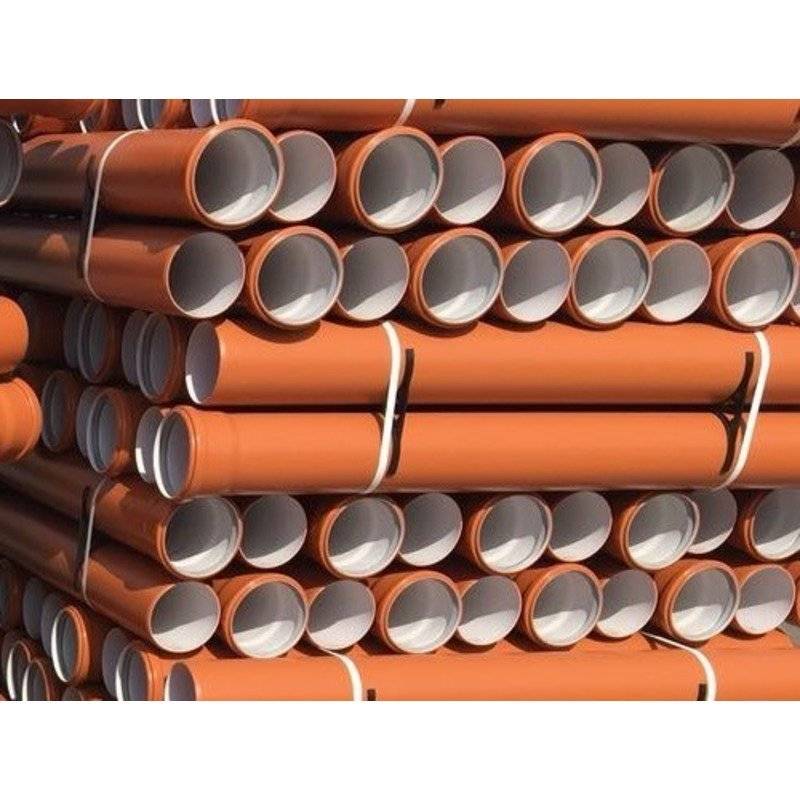

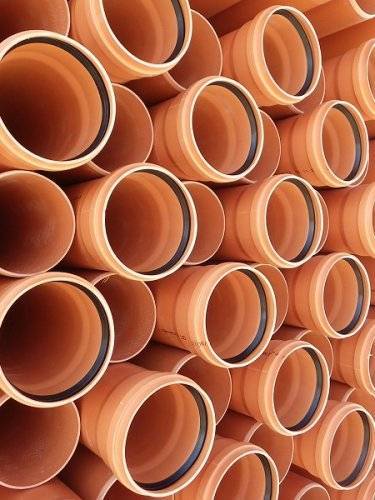

- Цвет. Оранжевый (рыжий) цвет, который способствует легкому обнаружению трубы, следовательно, позволяет избежать непреднамеренного повреждения сети во время земельных работ.
- Толщина стенки. У деталей для наружной канализации этот параметр всегда выше, чем для внутренней (при использовании систем ПВХ эти показатели составляют 3,2-3,4 мм против 2 мм), поскольку трубопроводу, проложенному под землей, приходится выносить большие нагрузки.
- Материалы. Рыжие трубы обычно выполняются из материалов повышенной стойкости (к примеру, непластифицированного поливинилхлорида, обладающего особой прочностью).
- Теплостойкость. Благодаря повышенной толщине и надежности стенок, а также добавлению особо подобранных компонентов, теплостойкость наружных систем выше, нежели внутренних. Но им также может потребоваться утепление. Рекомендуем ознакомится с видами утеплителя для канализации.
- Срок службы. Изделия оранжевого цвета, как правило, служат более длительный срок, чем серые.
- Ценник. Стоимость элементов для проведения внешней канализации примерно на 20% выше, чем для внутренней.
Специалисты предупреждают о недопустимости применения серых труб для прокладки наружной канализации. Им сложно выдерживать повышенную нагрузку (особенно в течение долгого времени), что может привести к прорывам и авариям.
Рассмотрим подробнее, какие материалы могут применяться для изготовления внешних канализационных систем.
Советы по монтажу контура
Торец с нанесённым герметиком следует вставить в раструб до упора, затем отодвинуть обратно на 100-150 мм. Свободное расстояние послужит компенсатором для температурного расширения.
По окончании процедуры торец трубы должен входить в раструб как минимум на 40-45 мм.
После проведения гидравлического испытания в течение 10-15 минут можно, при необходимости, утеплить канализационный контур.
Необходимо тщательно выполнять все этапы сборки, следить за равномерным нанесением герметика и не пренебрегать гидравлическим испытанием: это обеспечит герметичность и долгий срок службы трубопровода.
Канализационные пластиковые трубы: диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.

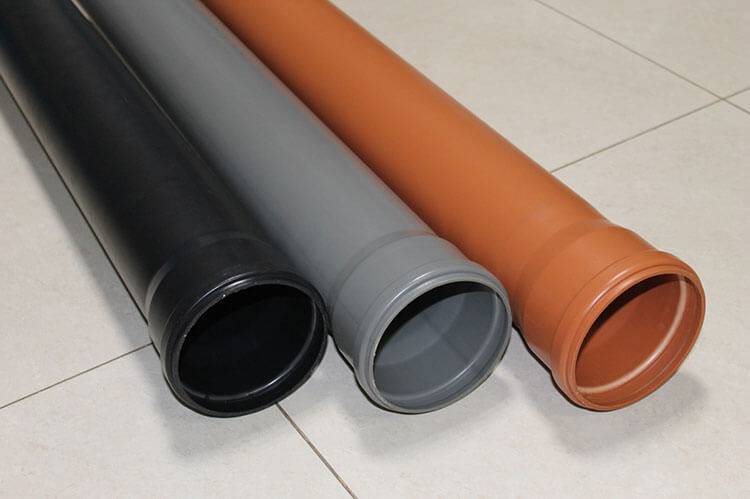

Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации;
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
- поливинилхлорид (ПВХ);
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

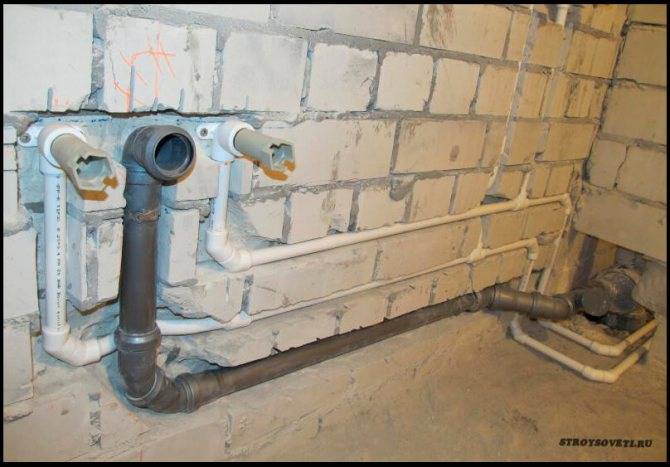

Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

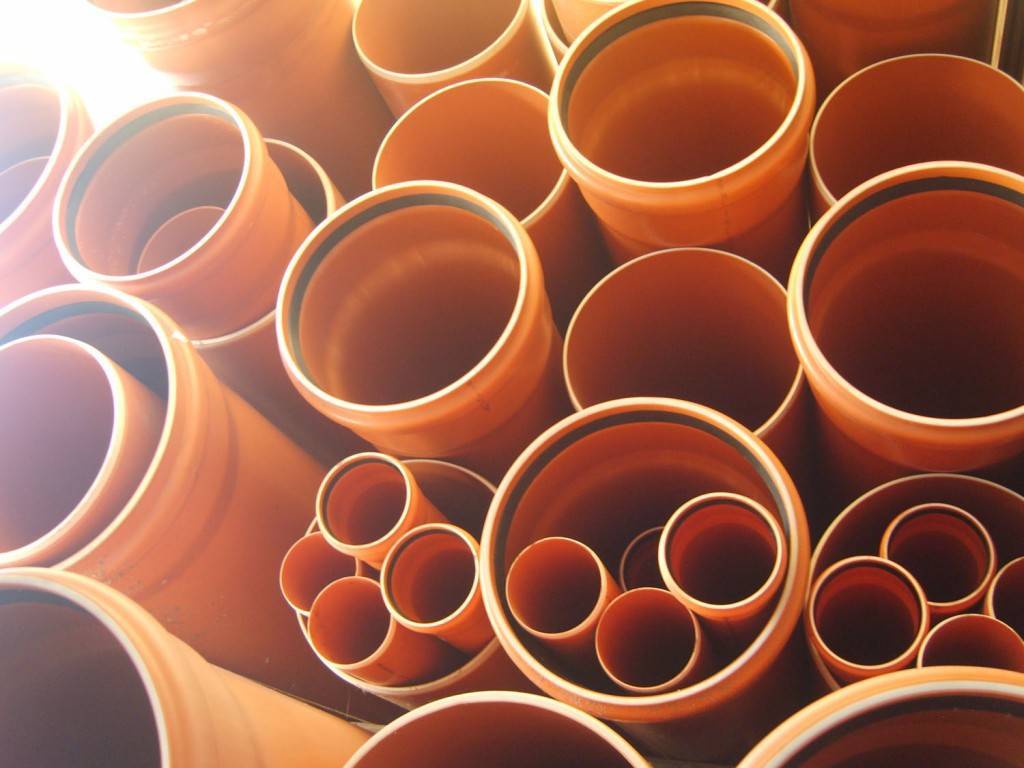

Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Общие требования к трубам для наружной канализации
Так как сооружение наружной канализации требует больших усилий, а ее срок службы напрямую зависит от устойчивости элементов сети к неблагоприятным условиям, то при производстве канализационных труб закладывается соответствующий запас прочности: бóльшая устойчивость к колебаниям температуры, к давлению грунта.
Какие параметры характеризуют канализационные трубы ПВХ и ПНД, применяемые для наружной канализации:
- Материал. Для наружной канализации используются трубы из прочных материалов, которые способны выдерживать не только агрессивную среду сточных вод, но и перепад температуры, механические нагрузки. Свойства этих материалов — важнейший критерий при выборе типа труб.
- Толщина стенки. Учитывая давление, которое оказывается шаром грунта, а также расположенность некоторых типов грунта к пучению в зимний период, толщина стенки трубы для внешней магистрали должна быть в 1.5 раз бальше, чем для внутренней.
- Конструкция. От этого параметра зависит прочность трубы, устойчивость к деформации, способ монтажа системы.
- Размеры. Диаметр труб, их длина рассчитываются на этапе проектирования канализационной системы

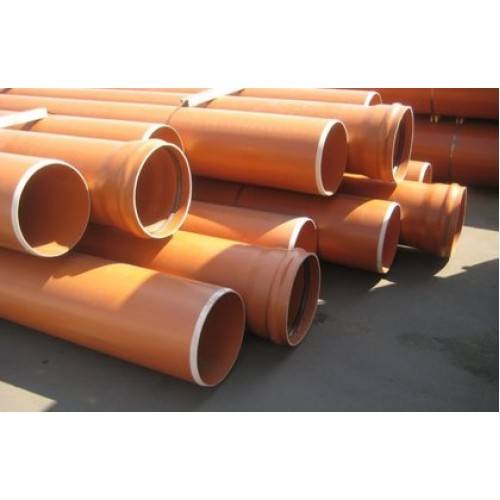

- Цвет. Трубы для наружного использования окрашивают в оранжевый цвет. Это способствует более легкому их обнаружению во время ремонта сливной системы или других земляных работ и помогает избежать повреждений.
Выбор труб для наружной канализационной сети — ответственная задача, ведь работы по монтажу дорогие и трудоемкие и чем дольше прослужат трубы, тем лучше.
Проектируя канализацию, нужно учесть множество факторов — условия на участке, особенности устройства канализационной системы, разных типов труб и свойства материалов, из которых они изготовлены
При выборе и покупке канализационных труб лучше не экономить на их качестве, изучать характеристики изделий и рабочие параметры.
Типоразмеры и применение
Изделия из ПНД применяются не только для наружной канализации. Малые диаметры подходят для внутренних сетей:
- 50 мм до 75 мм используются для отвода стоков от ванны, раковины и бытовой техники;
- 110 мм — для отведения стоков унитазов;
- 110-160 мм — в качестве канализационного стояка многоэтажного дома;
- от 200 до 3000 мм – для обустройства общегородских канализационных коллекторов.
Наибольший интерес труба канализационная ПНД представляет именно для прокладки коллекторов. Поскольку монтаж осуществляется под землей, важнейшим показателем является кольцевая жесткость. Она определяет устойчивость к деформации и имеет прямую зависимость от толщины стенки трубы: чем больше толщина, тем выше кольцевая жесткость. Увеличение толщины стенки гладкой полнотелой трубы приедет к росту ее стоимости и, главное, веса. Поэтому производителями разработаны трубы пнд для канализации с гофрированным и фасонным профилем, геометрия которого позволяет увеличить жесткость без увеличения массы изделия. Это позволяет добиваться показателей SN12, SN16 пригодных для прокладки под автотрассами, взлётно-посадочными полосами, в подвижных, промерзающих, переувлажненных грунтах.
Ассортимент ПВХ изделий
Наиболее распространенные и затребованные размеры труб (в диаметре) – 110 мм. Такие изделия оптимально вписываются в экстерьер загородного дома, с ними легко и удобно работать, не имея специальных навыков обращения. Стандартный диапазон размеров согласно ГОСТ (в мм):
- в диаметре – 110-630 (другие стандартные размеры: 200, 250, 315, 400);
- толщина стенок – 3,2 -15;
- длина одной секции – от 0,25 до 6 метров.
Толщина стенок трубы ПВХ для наружной канализации зависит от типа ее конструкции. В соответствии стандарту ГОСТ проектируют и выпускают:
- однослойные – изготавливают путем стандартного отлива из не пластифицированного ПВХ;
- трехслойные – получают путем экструзии. Над мягким внутренним слоем располагается механически прочная гофрированная защита. Внутренняя составляющая данных труб – вспененный поливинилхлорид – обладает низким коэффициентом трения и способствует беспрепятственному прохождению жидкости. Конструкция таких изделий имеет небольшой вес даже при толщине стенок 15 мм.
Виды труб для напорной канализации Изделия из ПВХ с диаметром на 110 мм для оборудования парков и дачных участков выпускаются в желтом, оранжевом, “кирпичном” и сером цветах.

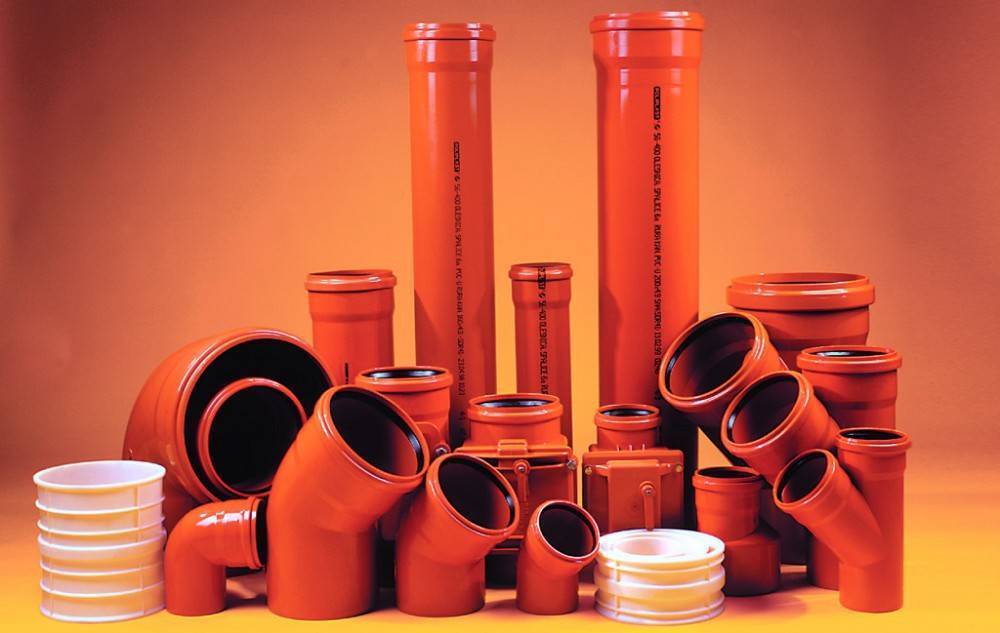

Дополнительные составляющие трубопроводов из поливинилхлорида
Для того, чтобы смонтировать наружные канализационные коммуникации из труб ПВХ, потребуются различные соединительные элементы. Правильно составленный инженерный план поможет вам определить правильное количество всех необходимых сегментов трубопровода, а также их размеры.
К трубам вам могут понадобиться следующие типы фитингов:
- соединительные муфты;
- отводы и ревизии;
- переход и разводка (тройники);
- редукции и обратные клапаны;
- заглушки трубопровода.
В комплект к трубам диаметром на 110 и пр. производители прикладывают резиновые уплотнители, которые должны обеспечить герметичность смонтированного трубопровода.

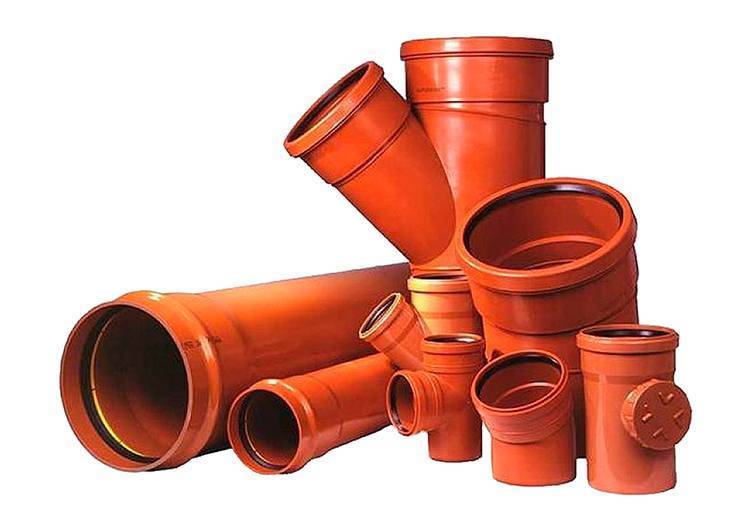

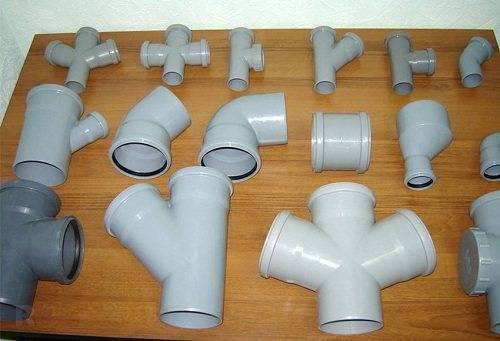

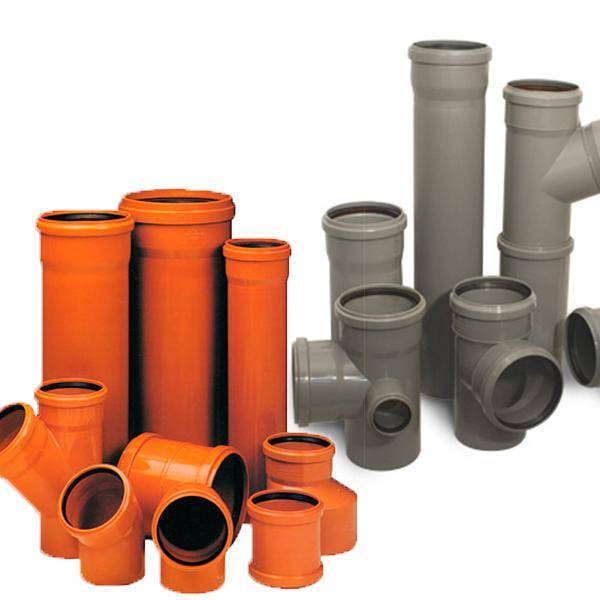

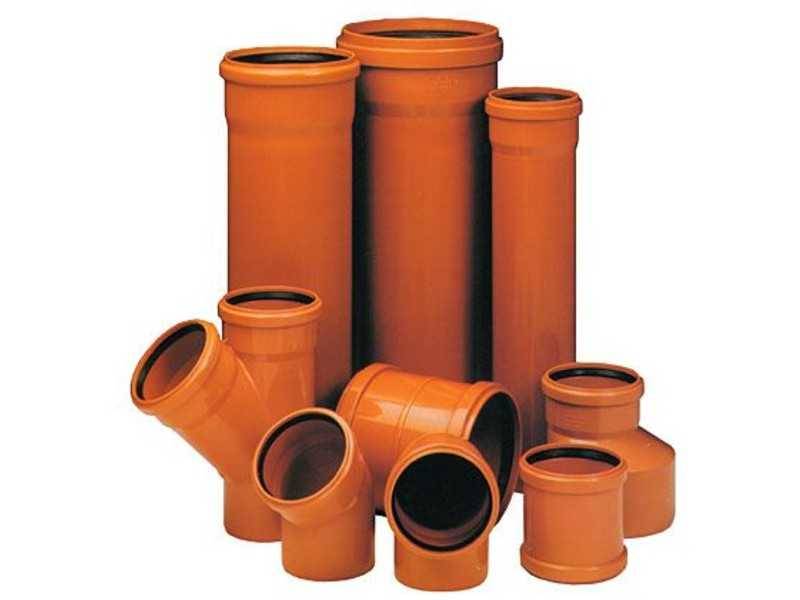

Фитинги для труб канализации (тройники, отводы, крестовины)

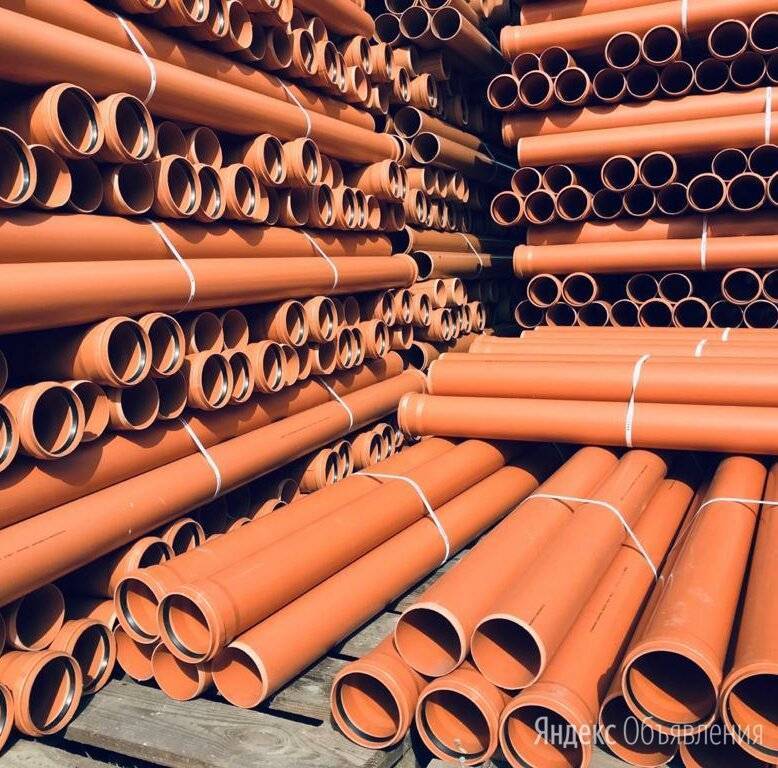

Пластиковые трубы укладывают в блоки, фиксируют с помощью деревянных брусков и металлической ленты. В таком виде их безопасно погружать и перевозить.

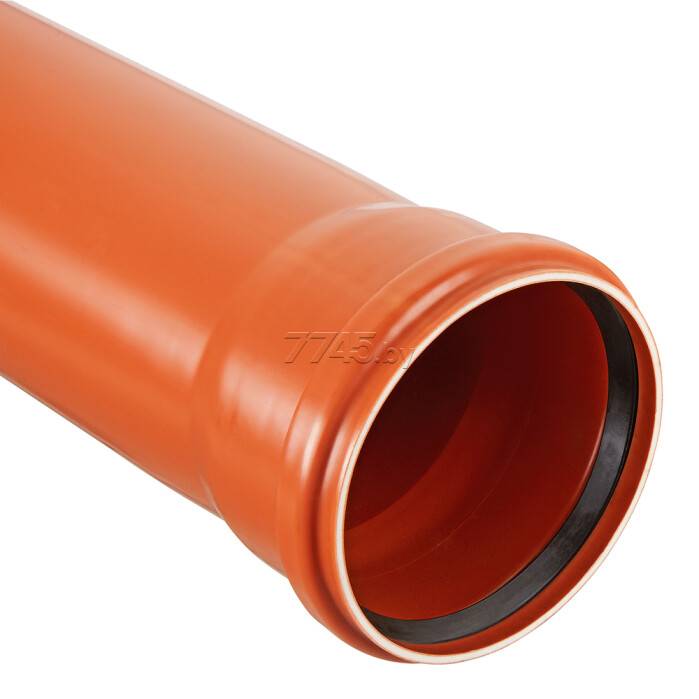

Как монтировать наружные канализационные системы из труб ПВХ на 110 мм?

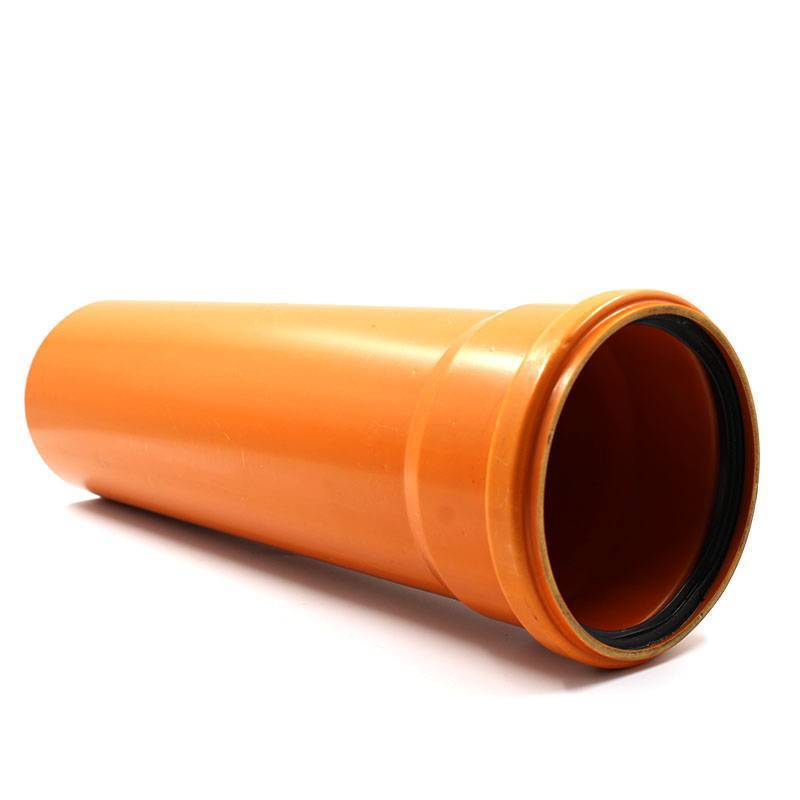

Между собой отдельные сегменты соединяются с помощью раструбов. Здесь они фиксируются уплотнительными резиновыми кольцами или муфтами. Уплотнители также надеваются под фасонные элементы для герметизации.

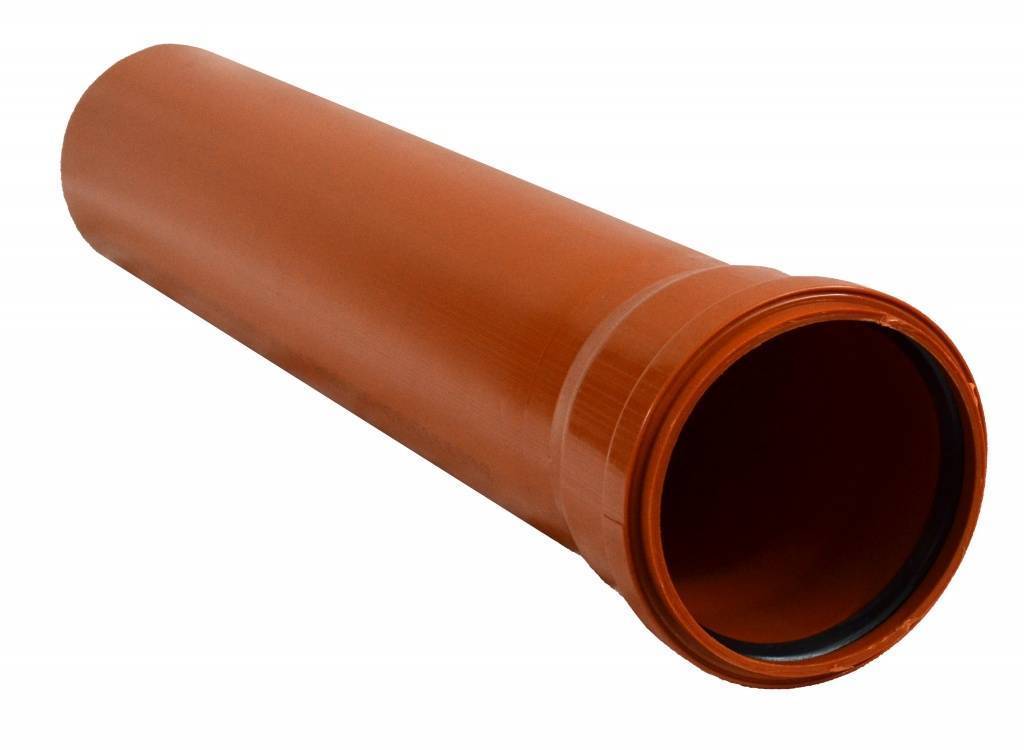

Трубы с диаметром 110 мм легко укладываются вручную.
Выполняется это следующим образом:
- Наружные канализационные системы начинают прокладывать одновременно с возведением фундамента – здесь начинается отвод дождевой воды от основы дома.
- Для труб, которые будут находиться на поверхности (под слоем газона и пр.), выкапываются траншеи с небольшим уклоном (около 2см/м), в ров засыпают щебень, песок, при необходимости, укладывают утеплитель.
- Сегменты в местах соединения смазываются силиконовым герметиком; конец одного изделия вставляется в раструб другого под уплотнительное кольцо, и труба проворачивается до упора, если на изделия надеваются фитинги, то их размеры должны идеально совпадать.
- Готовый трубопровод тестируется – согласно ГОСТу, система должна выдерживать напор воды в 0,5 кПа, после этого его можно укладывать в траншею и засыпать песком, укрывать утеплителем и пр.
