Однотрубная система отопления ленинградка: схемы устройства

Содержание

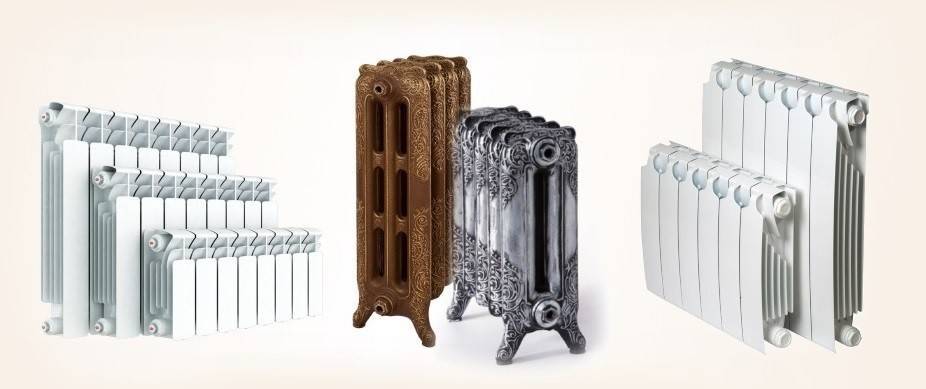

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

Алюминиевые
Биметаллические
Чугунные
Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

Советы при выборе радиатора:

Выбрать товар средней стоимости
Учесть внешние данные, сочетание с интерьером
Учесть этаж размещения системы
В частном доме нужно учесть максимальную температуру нагрева теплоносителя
Узнать условия подключения системы
Поинтересоваться весом изделия, способами монтирования
Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

Небольшой вес
Высокая теплоотдача
Маленький объем теплоносителя
Современный дизайн
Доступная цена

Недостатки:

Алюминий подвержен коррозии
Чувствительность к составу теплоносителя

Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

Препятствовать проникновению вредных веществ в корпус батареи
Повысить надежность системы
Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
Высокая цена
Труба может лопнуть под влиянием перепада температур

Преимущества и недостатки

Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

Сниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
Минимальный расход материалов соответственно требует меньше трудовых затрат.
Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов.

Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов

Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.

Основные недостатки системы «Ленинградка»:

Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге, для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: «Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы»).
В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки.

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
отопительные приборы, укомплектованные кранами Маевского;
трубы подачи и отведения;
фильтрующее оборудование устанавливается перед котлом;
шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Правила монтажа элементов системы

Соединение стальных труб

Металлические трубы для систем отопления соединяются следующими способами:

резьбой,
сваркой газопламенной/электродуговой.

Именно сварка как соединение пользуется наибольшим спросом ввиду большой прочности соединения. Стыкуемые детали перед сваркой зачищаются напильником, машинкой для снятия фасок, болгаркой, после чего промываются и обезжириваются. Как устанавливаются котлы твердотопливные, Вы можете прочитать в нашей статье.

Газовая сварка осуществляется с использованием присадочной проволоки, образующей шов. При электродуговой сварке в трубе подключают «+», к электроду «-». Соединение получается неразъемным.

Резьбовые соединения позволяют легко производить ремонт системы отопления (монтажные/демонтажные работы). Для соединения используются различные стальные и чугунные фитинги, соответствующие ГОСТу, а также уплотнители (льняные и асбестовые пряди с пропитками). Монтаж производится трубными ключами после очистки резьбовых соединений от частиц пыли, грязи.

Резку металлических труб лучше всего осуществлять сабельными пилами.

Сабельная пила

Расширительный бачок

Бачок открытого типа представляет собой емкость с резьбовым соединением на дне, посредством которого и осуществляется подключение.

Расширительный бачок открытого типа

Бачок закрытого типа похож на герметичную капсулу. Его обычно подключают перед насосом в трубопроводе обратки. Для монтажа используется газовый ключ, разводной, может пригодиться ступенчатый. Бачок устанавливается в месте, куда не затруднен доступ для пусконаладочных и ремонтных работ. Монтаж производится строго при плюсовой температуре воздуха.

До монтажа мембранного бака выполняется настройка. Пластиковая заглушка снимается, ниппель выкручивается. Подсоединяется автомобильный насос, чтобы закачать воздух до отметки 1,1 кПа. В контуре отопления давление обязательно должно быть > на 0,2 кПа, чем в бачке.

В магистральный трубопровод отопления врезается фитинг – отвод. К нему подключается трубопровод и кран «американка», который позволит в дальнейшем выполнять ремонтные работы без слива теплоносителя из системы. Резьбовое соединение «американки» и бачка уплотняется льняными прядями.

Сама емкость бачка крепится на стену дюбелями. Для крепления предусмотрены специальные отверстия в корпусе либо используется металлический хомут.

Пример крепления бачка

Циркуляционные насосы для отопления

В системе может быть установлен насос «сухого» или «мокрого» хода. Ротор первого устройства не контактирует с теплоносителем, КПД составляет около 80%, при работе образуется много шума.

«Мокрые» устройства менее шумные и требовательные, но КПД не более 50%. Монтаж производится по приведенной ниже схеме. Вал насоса обязательно должен располагаться горизонтально.

Установка насоса

Чтобы в дальнейшем облегчить возможные ремонтные работы, с двух сторон от насоса рекомендуется установить кран шаровый полипропиленовый. Перекрыв их, позволительно демонтировать насос без слива теплоносителя из системы.

После сборки фурнитуры насос врезается в магистральный трубопровод (на линии обратки, ближе к котлу) с обязательным монтажом байпаса.

Видео — Установка циркуляционного насоса

Сабельная пила

Прокладка труб отопления в полу

Установка насоса

Схема с параллельным подключением радиаторов

Схема с диагональным подключением радиаторов

Соединение стальных труб

Ленинградка с теплым полом

Схема подключения насоса

Закрытая однотрубная система отопления

Вертикальная схема разводки труб отопления

Ленинградка

Регуляторы температуры для батарей

Горизонтальная схема разводки труб отопления

Система безопасности

Шаровые клапаны на батареях отопления

Подключение радиатора

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Пример крепления бачка

Расширительный бачок открытого типа

Расширительный бачок

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами. Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

Выбор типа

Вертикальное подключение

Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.

с нижним подключением;
с вертикальным подключением;

с верхним подключением;
с диагональным подключением.

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.

Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

легко рассчитывать тепловую мощность радиаторов;
возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

принудительная циркуляция (наличие циркуляционного насоса);
установка закрытого расширительного бачка;
стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Схема ленинградки

Как было указано выше, ленинградская система отопления видео максимально проста в монтаже. Однако, приступая к ее реализации, следует все же учитывать некоторые особенности системы.

Первый шаг – установка нагревательного котла. Вы можете выбрать модель, которая больше вам подходит по виду топлива (электрический или газовый). От котла по периметру здания прокладывается магистраль, к которой подсоединяются все необходимые отопительные приборы.

Впрочем, есть и открытая ленинградская схема отопления – но ее выбор напрямую зависит от теплоносителя и котла. Теплоноситель в магистрали может перемещаться как естественным способом, так и посредством подсоединенного к системе насоса.

Система отопления с циркуляционным насосом

Важно понимать, что любая современная система отопления требует применения устройств, позволяющих регулировать температуру отдельных радиаторов. Такими элементами являются шаровые клапаны (краны), регуляторы теплоотдачи, термостаты и балансировочные вентили

Применение данных элементов делает однотрубное отопление ленинградка более эффективным.

А вот во время возникновения ленинградки такой возможности не было – поэтому систему считали несовершенной и непрактичной.

«Ленинградка» — система отопления для экономных

Размещение шаровых кранов в системе отопления

Есть еще одна новинка, использование которой в сети однотрубная система отопления ленинградка делает ее более удобной. Это байпасные краны. Установив их, вы сможете производить ремонт отдельных элементов сети (радиаторов) без отключения отопления во всем доме.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

регулировка температуры в отдельно взятом помещении;
демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

ограничение этажности (высоты) здания;
невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Как можно подключить ленинградское отопление

Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя

Одноконтурная схема

Ленинградская система отопления, выполненная по одноконтурной схеме подключения, подробно описана выше. Так как она довольно проста и не имеет никаких тонкостей монтажа, перейдём сразу к усложнённому варианту.

Двухконтурная схема

Разбитая на два контура, схема отопления ленинградка немного усложняется. Применение такой схемы обусловлено производственной необходимостью. Например, нужно провести второй контур на втором этаже здания, или наоборот, спуститься в подвал. А может быть, планировка дома не позволяет провести все радиаторы одной веткой.

Не зависимо от причин, есть общее правило для такого варианта подключения, а именно:

Второй контур необходимо возвращать в сеть перед напорной помпой, иначе может произойти коллапс и разрыв труб;
Для того, чтобы выровнять давление в сети, и вода не пошла по пути наименьшего сопротивления, сиречь малому контуру – используйте игольчатые клапан, установленный на отводе второго контура. С его помощью выровняйте сопротивление двух цепей и, как следствие, скорость циркуляции теплоносителя по ним.

В случае, когда это необходимо – ставьте клапаны на обе ветки и добивайтесь нужных значений синхронной настройкой. Однако, как правило, достаточно поставить его только на малый круг.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.
