Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Этапы монтажных работ

Вентиляционную трубу выводят на крышу и надежно фиксируют после того, как внутренняя система будет оборудована разводкой. Набор инструментов подбирают в зависимости от вида кровли. В стандартный набор для монтажа вентиляционной трубы входят следующие материалы и инструменты:

  • утеплитель;
  • электродрель, зубило, электрический лобзик и набор отверток;
  • фиксирующие метизы;
  • герметик;
  • болгарка;
  • узел прохода;
  • ветошь и защитные средства.

Чтобы облегчить монтажные работы, используют узел прохода, который предварительно собирают. Процесс монтажа:

  1. В зоне крыши, где будет выходить вентиляционная шахта, делают разметки. Для этого используют маркер. Отметки ставятся по стандартному шаблону в зависимости от размера выходной трубы и ее сечения.
  2. Используя болгарку, в крыше прорезают отверстие под трубу. При этом верхний слой кровли снимают.
  3. Чтобы закрепить выходную секцию вентиляционной шахты, высверливают отверстия.
  4. В месте, где будет установлен проходной узел, делают разметку.
  5. По готовым разметкам вырезают пазы. Они предназначены для саморезов.
  6. Затем устанавливают узел прохода и фиксируют его саморезами.
  7. Трубу монтируют сверху и надежно закрепляют метизами.

В конце работы проводят утепление. Если есть щели и отверстия, их изолируют.

Особенности установки

Все расчеты по проектированию и монтажу вентиляционной системы лучше доверить специалистам, так как схема должна соответствовать техническому положению. Особенности установки:

  1. Работоспособность вентиляции в зимний период увеличивается, а в летний — уменьшается. Это происходит из-за температурного перепада, который возникает на входе и выходе вентиляционного канала. Разная температура внутри и снаружи сооружения увеличивает тягу внутри канала.
  2. Чтобы в последствии воздушная тяга не стала меньше, каналы, расположенные под элементами кровли, нужно теплоизолировать. Этот момент учитывают во время проектирования. Теплоизоляция защитит каналы от накапливания влаги.
  3. Также трубу необходимо обогревать, если ее место установки находится рядом с дымоходом. Тяга в такой конструкции работает по-другому, поэтому при неправильном расчете работоспособность вентиляции нарушается.

Вентиляция помещения будет происходить эффективно при правильном обустройстве вентиляционного канала. Если изучить особенности установки, то всю работу можно сделать самостоятельно. Для кровли из черепицы рекомендуется устанавливать выход вентиляции ближе к коньку.

Последствия ошибок монтажа

Чтобы вся система работала качественно и без нарушений, нужно сделать правильный монтаж вентиляционной трубы. Если не придерживаться всех правил установки, могут возникнуть следующие проблемы:

  • внутри помещения начнет скапливаться весь неприятный запах;
  • в помещение перестанет поступать свежий воздух;
  • произойдет накапливание конденсата внутри вентиляционной системы;
  • тяга уменьшится;
  • при неправильном монтаже может возникнуть плесень и грибок;
  • кухонные шкафчики покрываются копотью и жиром;
  • члены семьи начинают чаще болеть;
  • некоторые конструктивные элементы, расположенные на сооружении, начинают подмерзать.

Комфортное состояние в доме создается благодаря качественному воздухообмену

Поэтому важно правильно установить вентиляционную систему

Проектирование вентиляционной системы

На этапе разработки проекта составляется схема расположения вентиляционных контуров, связывающих канализационный трубопровод и уличную воздушную среду. Основные расчеты делаются в отношении внутридомовых развязок. В классической схеме основу таких вентиляций формирует вертикальный стояк (фановая труба). В проекте следует продумать место его расположения и диаметр. Что касается первого нюанса, то стояк рекомендуется располагать как можно ближе к окнам и другим проемам, напрямую связанным с улицей. Чем меньше расстояния будет до точек выхода наружу, тем лучше. Диаметр для каналов частного дома в среднем составляет 110 мм, но, опять же, многое будет зависеть от технических возможностей устройства стояка.

Не стоит забывать, что коммуникационные каналы отопления, вентиляции, водоснабжения и канализации архитекторы стараются объединять в одну магистраль для экономии пространства. То есть один крупный канал, связывающий первый и второй этаж, может предусматривать в себе линии отопления, водоснабжения и стандартной вентиляции. Однако данный принцип совмещения труб не работает в отношении фановой трубы именно в силу санитарных ограничений. Данный стояк обязательно размещается отдельно с собственной изоляцией.

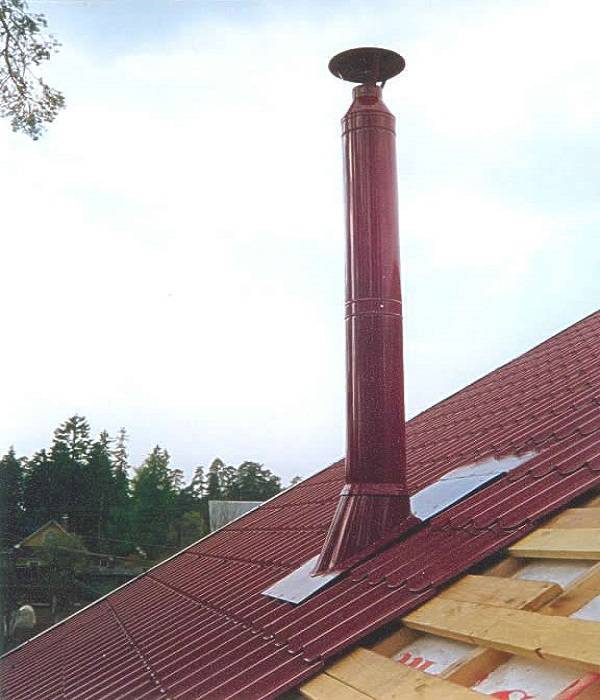

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

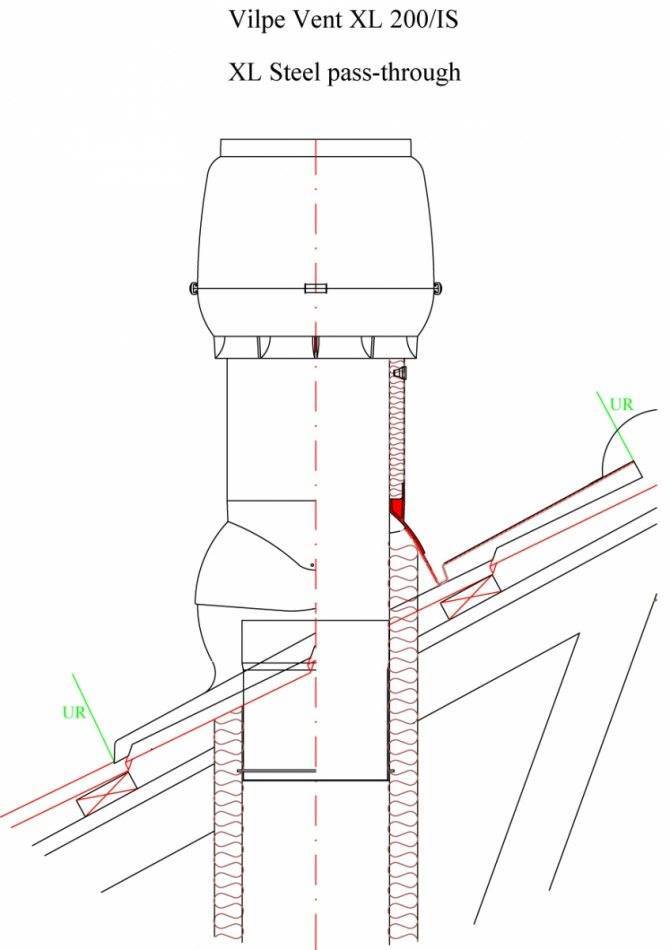

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.
Популярные статьи  Как выбрать стальную ванну: рейтинг лучших производителей ТОП-8

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

  1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
  2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
  3. Затем определяются с высотой трубы согласно СНиП.
  4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

  • возвышение трубы относительно самой верхней точки кровли и смежных построек;
  • общую протяжённость дымового канала;
  • размер оголовка;
  • проектировочную высоту.

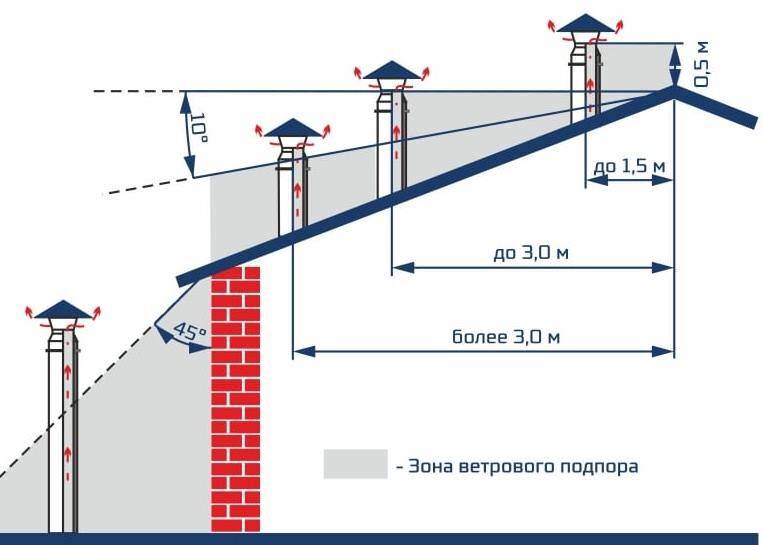

Требования и нормы по СНиП:

  • для плоской кровли минимальная высота составляет 1 м;
  • если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
  • при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
  • когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

  • резиновые прокладки;
  • силикон;
  • узел прохода с клапаном или без;
  • отвертка;
  • саморезы кровельные;
  • фломастер;
  • изоляция для труб;
  • электроножницы по металлу;
  • дрель;
  • лобзик
Популярные статьи  Газовый гриль своими руками: пошаговая инструкция по сооружению самоделки

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышуС использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

  1. Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
  2. Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
  3. Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
  4. Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
  5. Сверху на трубу воздуховода нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
  6. Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

  • минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
  • поверхности воздуховода должны быть устойчивы к коррозии;
  • вес конструкции влияет на сложность монтажных работ и обслуживание;
  • размер сечения воздуховода влияет на пропускную способность;
  • все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

  • относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
  • низкая уязвимость для воздействия влаги и химических веществ;
  • хорошая герметичность;
  • простота в обслуживании;
  • широкий диапазон рабочих температур;
  • низкий уровень шума при работе;
  • большой срок службы;
  • эстетичный вид;
  • экологичность;
  • устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:

Основные преимущества гофрированных воздуховодов:

  • срок службы — до 50 лет;
  • допустимое нагревание поверхностей — до 250 °С;
  • устойчивость к воздействию влаги и коррозии;
  • относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

  • быстрый монтаж;
  • небольшой вес;
  • отсутствие конденсата;
  • низкий уровень шума;
  • устойчивость к коррозии;
  • удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Вентиляция на основе вытяжной трубы

Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Популярные статьи  Какой выбрать гайковерт: рейтинг из ТОП-13 лучших моделей

Советы по монтажу

Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Технические характеристики вентиляционной трубы над крышей

Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

  • взаиморасположение расположение труб отопления, дымохода, водопровода;
  • «кровельный пирог» – слои, их порядок размещения;
  • какой внешний слой кровли;
  • стропильная конструкция включает ли коньковую балку;
  • размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

  • Диаметр сечения вентканала не меньше 140х140 мм.
  • Высота вентиляционного воздуховода до конька 3 м.
  • Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
  • Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
  • При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
  • Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм и т.д.

Диапазон размеров элементов канализации:

  • 110 мм;
  • 160 мм;
  • 200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
