Розетка со встроенным УЗО: устройство, схема подключения, рекомендации по выбору и установке

Установка УЗО: правила безопасности, монтажа

Подключение приборов требует неукоснительного соблюдения правил безопасности и подключения.

Требования безопасности

Основные требования при установке любых приборов в электросеть одинаковы.

1. Перед работой всегда отключают напряжение. Чтобы убедиться, что это условие выполнено, его отсутствие проверяют индикаторной отверткой, контрольной лампочкой (220 В) либо мультиметром.
2. Любой провод, который подключают к устройствам, должен быть проверен на надежность соединения. Проводник обязан оставаться на месте, его слабое крепление тоже запрещено.
3. Для удобства монтажа подключенные провода советуют маркировать. Эту операцию делают с помощью разноцветной изоленты, или термоусадочных трубок, также различных цветов.
4. Самодельные скрутки при установке оборудования использовать нельзя. Для наращивания и соединения проводов используют только заводские клеммники.
5. Поскольку при подаче питания возможны взрывы, короткие замыкания, лучше заблаговременно позаботиться о защите глаз, незащищенных участков тела.
6. Для страховки при работе с электричеством рекомендовано присутствие ассистента. Второй человек может быть не участником, а выступать в роли наблюдающего.
7. После завершения монтажа, после возобновления питания необходимо проверить УЗО. Для этого нажимают на кнопку «Тест».

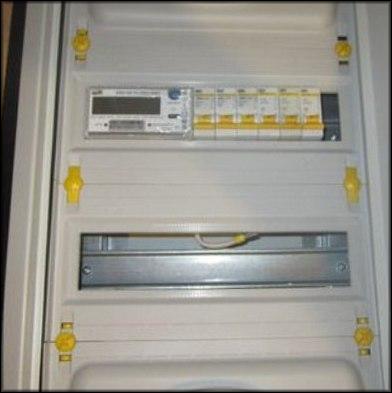

Как правило, устройство защитного отключения устанавливают на монтажную рейку (DIN-рейку). Если в щите для нее не предусмотрены держатели, то их тоже придется приобрести. При покупке прибора учитывают номинальный ток, который он способен пропустить. Для квартиры будет достаточно 16-32 А.

Другой важнейший параметр — ток срабатывания (утечки, ID_n, где «n» означает номинал). Когда УЗО приобретают для защиты жильцов, то подойдут устройства, рассчитанные на 10-30 мА. Если главное предназначение защита от пожара, то потребуется оборудование другого номинала — 100-300 мА.

Правила установки

Когда запланирована не только покупка, но и самостоятельный монтаж устройства, то будет нелишним познакомиться с самыми главными правилами установки.

1. При монтаже необходимо иметь перед глазами схему, так как все провода подключают, ориентируясь на цифровую и буквенную маркировку.
2. Устройство защитного отключения всегда устанавливается после вводного автомата. Использование такого выключателя в сети обязательно.
3. Соответствие характеристик электросети и прибора обязательно. Для сети с токами от 20 до 25 А необходимо покупать устройство как минимум 32 А.
4. В качестве заземления запрещается использование труб отопления или водоснабжения. Эта преступная халатность может стоить соседям жизни.

О том, как работает УЗО с заземлением, узнать нетрудно, понять принцип действия тоже не чрезвычайно сложно. Однако если нет опыта подобной работы, то лучше все-таки доверить ее профессионалам. В этом случае ее качество, а значит, безопасность людей и бытовой техники будет гарантирована.

С ценами на прибор можно ознакомиться здесь:

Следующий видеоролик покажет и расскажет, как работает УЗО с заземлением и без него, какие трудности могут ждать мастера на пути к поставленной цели:

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

• модуль, встраиваемый в подрозетник;
• моноблочный переходник, вставляемый в простую розетку;
• модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Правила подключения к сети

Подключить встраиваемую розетку с УЗО к сети довольно просто.

Максимальный перечень действий для этого может выглядеть следующим образом:

1. Подобрать под устройство подрозетник соответствующих размеров.
2. Высверлить коронкой в стене отверстие и подвести к нему фазу, ноль и заземление (при наличии).
3. Отключить электроэнергию.
4. Подключить электрические провода к соответствующим клеммам на розетке.
5. Закрепить прибор в подрозетнике.
6. Включить электроэнергию.
7. Нажать кнопку «Тест» и проверить работоспособность устройства. В норме электропитание должно быть сразу отключено.

Установка прибора в виде моноблочного переходника вообще не требуется. Он вставляется в простую розетку, а с другой стороны к нему подключаются бытовые приборы.

Для установки розетки с УЗО на DIN-планку необходимо просто закрепить её, присоединить соответствующие провода к клеммам и протестировать. После этого устройство готово к работе.

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

1. Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
2. Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
3. Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
4. Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
5. Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
6. На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Выбор автомата

Автомат осуществляет размыкание при скачках, перегрузках, КЗ, когда проводка не соответствует мощности потребителей. Правила подключения автоматов, их подбора надо учесть, как и вся автоматика, они подбираются по сумме кВт запитывемых приборов.

Номинал АВ надо брать с резервом, например, для нагрузки до 3500 Вт (1.5–2.5 кВт) достаточно 16 А, до 4400 кВт — 20, больше — 25. Высчитывают по уравнению: мощность умножают на 1000 и делят на 220. Устройство на 5 кВт предполагает выбор изделия на 22.72 А (5×1000 : 220). Но берут АВ на 25 А, он как раз подойдет с запасом.

Есть таблицы для подбора АВ, учитывающие токовые номиналы, кВт, сечение проводки:

Характеристика временно-токовая, так называемая кривая отключения, отображает, как зависит скорость сработки от величин токов. Есть типы B, C, D. Чтобы на входе АВ был включенным при задействовании аппарата ниже по схеме, его номинал и временно-токовая категория должны быть выше. Например, D — на вх., C — после него.

Тип C — это «быстрые» изделия, ток расцепления равен 7-кратному номиналу; B — 4-кратному; D — 15-кратному. Для оборудования с нагревательными узлами (ТЭНами) ставят тип B, но он высокочувствительный поэтому используют и тип C.

При монтаже соблюдают селективность: вводной номинал больше последующих АВ, но суммарно значения последних могут быть выше. Но эта характеристика у группового АВ должна сравниваться или превышать ток защищаемого устройства.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

• модуль, встраиваемый в подрозетник;
• моноблочный переходник, вставляемый в простую розетку;
• модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

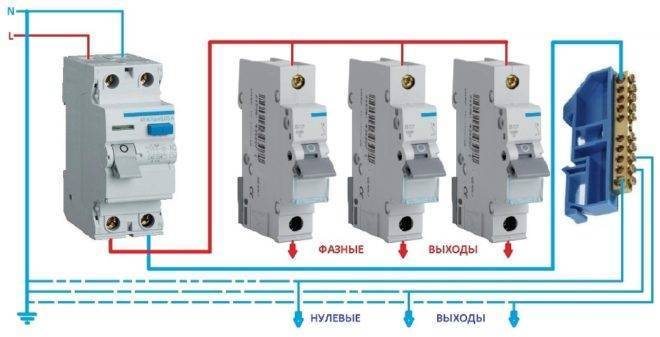

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

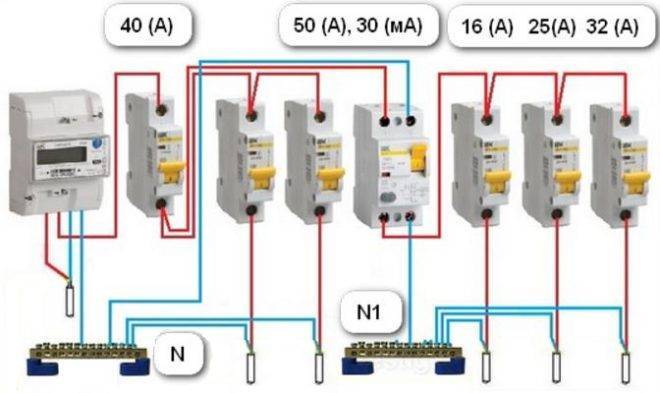

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Почему подключение дифавтомата в однофазной сети без заземления может работать не корректно и надо ли его ставить

С советских времен бытовая проводка всех старых зданий работает по системе заземления TN-C.

Она основана на том, что в квартирах прокладывались не три, а всего два провода для работы электрических приборов. При передаче электроэнергии по кабельным и воздушным ЛЭП тоже не создавалась магистраль для защитного отключения.

При этом экономили на материалах и времени выполнения монтажных работ.

Для обеспечения безопасности в некоторых случаях использовали зануление или применяли разделительные трансформаторы в помещениях повышенной опасности и рисками получения электротравм.

Система заземления TN-C все еще действует в большинстве жилых зданий нашего государства. Ее опасность состоит в том, что при пробое изоляции бытового прибора, например, стиральной машины опасный потенциал фазы проникает на корпус и никуда не стекает.

Стиралка стоит на диэлектрическом полу, изолирована от земли. Когда человек, имеющий контакт с контуром заземления, случайно дотронется до ее корпуса, то через его тело начнет стекать опасный аварийный ток к нейтрали трансформаторной подстанции.

Отключит ли его автоматический вводной выключатель — еще тот вопрос, на который нет однозначного ответа. Да, если и отключит, то неприятностей хватит с избытком.

Теперь разберем ситуацию, что происходит, если к системе TN-C в квартирный щиток дополнительно подключен дифференциальный автомат или УЗО.

При пробое изоляции и проникновении потенциала фазы на корпус ток утечки может и не возникнуть из-за высокого диэлектрического сопротивления корпуса. Это худший случай. А в лучшей ситуации диф орган его почувствует и отключит напряжение.

Разбираем дальше опасную ситуацию, когда уставка дифавтомата не обеспечивает отключение создавшегося аварийного режима. Представим, что человек притронулся к корпусу с потенциалом фазы и через его тело пошел ток замыкания на землю.

В этом случае подключение дифавтомата к сети TN-C однозначно оправданно. Он почувствует утечки и отключит питание, чем спасет человека от дальнейшего воздействия опасного тока.

Только здесь пострадавший какое-то время будет находиться под напряжением. Этот период связан с техническими возможностями защитного модуля. Ему требуется:

• выявить момент возникновения стекания тока фазы на контур земли;
• обработать информацию логической схемой;
• отключить питание разрывом силового контакта.

Суммарное время всех этих необходимых процессов происходит не мгновенно, а занимает порядка двух периодов синусоиды, зависит от конструкции защитного модуля и степени его быстродействия.

Опять же надо понимать, что самые быстрые и надежные защиты дешево стоить не могут по определению.

Выполняя подключение дифавтомата в однофазной сети без заземления, мы полностью не исключаем риски попадания человека под действие электрического тока во время возникновения аварийной ситуации. Однако защитный диф орган резко ограничивает время протекания аварийного процесса.

Приходим к простому выводу.

Дифференциальный автоматический выключатель, установленный в бытовой проводке, работающей по системе заземления TN-C, способен спасти жизнь человека и уменьшить вредное воздействие электрического тока.

Как вы будете решать этот вопрос: ставить дополнительный модуль защиты в старую проводку или не пользоваться им зависит только от вас. Никто из посторонних людей не станет заботиться о вашей судьбе.

На всякий случай рекомендую посмотреть видеоролик владельца Советы электрика, в котором он наглядно объясняет, как УЗО работает без заземления и стоит ли его использовать в системе электроснабжения по схеме TN-C.

Что такое дифференциальный автомат и для чего нужен

Дифференциальный автомат конструктивно объединяет в едином корпусе два типа защиты:

• От перегрузки (короткого замыкания, превышения допустимого значения тока потребления);
• От токов утечки.

Первый тип используется в токовых автоматах и предусматривает отключение фазного и нулевого проводников при увеличении тока нагрузки выше того, на который рассчитан автомат. Второй тип защиты используется в УЗО – устройствах защитного отключения. Принцип действия заключается в сравнении токов в нулевом и фазном проводах. Наличие разницы говорит о появлении тока утечки, который может быть опасен.

Фактически, дифавтомат объединяет в одном корпусе два устройства.

Достоинства и недостатки

Дифавтомат обладает следующими достоинствами:

• Экономия места в распределительных щитах ввиду совмещенности двух устройств.
• Упрощение монтажа и сокращение количества точек подсоединения проводов.
• В случае срабатывания размыкаются одновременно все питающие проводники (ноль и фаза).

В то же время у данных устройств есть и недостатки:

• Более высокая стоимость.
• Затруднение диагностики причины срабатывания.
• При повреждении меняется полностью вне зависимости от того, какой тип защиты отказал.

Таким образом, если при отдельно установленных автоматах и УЗО можно легко определить, чем вызвано срабатывание (коротким замыканием или током утечки) и при необходимости заменить необходимое устройство, то дифференциальный автомат меняется целиком. Причем для поиска причин необходимы некоторые навыки.

Область применения

Дифавтомат, как и УЗО, наилучшим образом раскрывает достоинства при установке в цепях, которые нуждаются в особом контроле. Это мощная нагрузка, расположенная в помещениях с высокой опасностью, наличие чувствительной к параметрам питающей сети аппаратуры.

К опасным помещениям относятся те, которые имеют высокую влажность и наличие электроаппаратуры. Например, ванная комната с электрическим бойлером или стиральной машинкой, кухня с электроплитой.

Схемы подключения розеток с УЗО

Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления

Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы

Единственная розетка с заземлением

Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.

Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику

Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.

Главным достоинством схемы с заземлением является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.

Система подключения розетки через дифавтомат

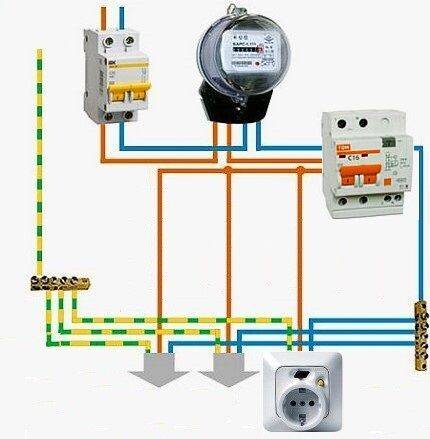

Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий дифференциальный автомат обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.

Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства

При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.

Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.

Одноуровневая система нескольких розеток

При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.

Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной

Такая схема монтируется довольно просто и не требует установки общего дифавтомата или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах.

Отличия в принципах действия УЗО и дифференциального автомата приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.

Нерекомендованная схема без заземления

Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.

Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии

Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».

Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:
