Подключение дифавтомата: схема с заземлением и без заземления

Почему подключение дифавтомата в однофазной сети без заземления может работать не корректно и надо ли его ставить

С советских времен бытовая проводка всех старых зданий работает по системе заземления TN-C.

Она основана на том, что в квартирах прокладывались не три, а всего два провода для работы электрических приборов. При передаче электроэнергии по кабельным и воздушным ЛЭП тоже не создавалась магистраль для защитного отключения.

При этом экономили на материалах и времени выполнения монтажных работ.

Для обеспечения безопасности в некоторых случаях использовали зануление или применяли разделительные трансформаторы в помещениях повышенной опасности и рисками получения электротравм.

Система заземления TN-C все еще действует в большинстве жилых зданий нашего государства. Ее опасность состоит в том, что при пробое изоляции бытового прибора, например, стиральной машины опасный потенциал фазы проникает на корпус и никуда не стекает.

Стиралка стоит на диэлектрическом полу, изолирована от земли. Когда человек, имеющий контакт с контуром заземления, случайно дотронется до ее корпуса, то через его тело начнет стекать опасный аварийный ток к нейтрали трансформаторной подстанции.

Отключит ли его автоматический вводной выключатель — еще тот вопрос, на который нет однозначного ответа. Да, если и отключит, то неприятностей хватит с избытком.

Теперь разберем ситуацию, что происходит, если к системе TN-C в квартирный щиток дополнительно подключен дифференциальный автомат или УЗО.

При пробое изоляции и проникновении потенциала фазы на корпус ток утечки может и не возникнуть из-за высокого диэлектрического сопротивления корпуса. Это худший случай. А в лучшей ситуации диф орган его почувствует и отключит напряжение.

Разбираем дальше опасную ситуацию, когда уставка дифавтомата не обеспечивает отключение создавшегося аварийного режима. Представим, что человек притронулся к корпусу с потенциалом фазы и через его тело пошел ток замыкания на землю.

В этом случае подключение дифавтомата к сети TN-C однозначно оправданно. Он почувствует утечки и отключит питание, чем спасет человека от дальнейшего воздействия опасного тока.

Только здесь пострадавший какое-то время будет находиться под напряжением. Этот период связан с техническими возможностями защитного модуля. Ему требуется:

  • выявить момент возникновения стекания тока фазы на контур земли;
  • обработать информацию логической схемой;
  • отключить питание разрывом силового контакта.

Суммарное время всех этих необходимых процессов происходит не мгновенно, а занимает порядка двух периодов синусоиды, зависит от конструкции защитного модуля и степени его быстродействия.

Опять же надо понимать, что самые быстрые и надежные защиты дешево стоить не могут по определению.

Выполняя подключение дифавтомата в однофазной сети без заземления, мы полностью не исключаем риски попадания человека под действие электрического тока во время возникновения аварийной ситуации. Однако защитный диф орган резко ограничивает время протекания аварийного процесса.

Приходим к простому выводу.

Дифференциальный автоматический выключатель, установленный в бытовой проводке, работающей по системе заземления TN-C, способен спасти жизнь человека и уменьшить вредное воздействие электрического тока.

Как вы будете решать этот вопрос: ставить дополнительный модуль защиты в старую проводку или не пользоваться им зависит только от вас. Никто из посторонних людей не станет заботиться о вашей судьбе.

На всякий случай рекомендую посмотреть видеоролик владельца Советы электрика, в котором он наглядно объясняет, как УЗО работает без заземления и стоит ли его использовать в системе электроснабжения по схеме TN-C.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Популярные статьи  5 способов удалить побелку с потолка

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Определение, устройство и принцип работы

Понимание, как работает дифавтомат, позволяет не совершить ошибку во время его подключения. Установка устройства нередко выполняется уже в существующую электрическую сеть, а не только при ее первоначальном монтаже. Для правильного выполнения работы нужно знать возможные варианты подключения. Однако вначале еще необходимо разобраться, что такое диф автомат в электрике.

Итак, он представляет собой электромеханический прибор. Это коммутационное устройство. Оно правильно называется – автоматический выключатель дифференциального тока. Для удобства используется аббревиатура АВДТ. В его конструкцию входит устройство защитного отключения, которое обычно сокращенно принято называть УЗО, а также автоматический выключатель.

Комбинированный прибор в виде дифавтомата и отдельное УЗОИсточник pikabu.ru

Благодаря объединению двух приборов после установки АВДТ удается предотвратить:

  • поражение электричеством людей, если они случайно коснуться линии с утечкой тока;
  • перенапряжение электрической сети из-за возросшей нагрузки;
  • короткое замыкание.

Во время возникновения любой из трех ситуаций происходит отключение электросети. Ведь теперь известно, какую конструкцию имеет дифференциальный автомат – что это комбинированное устройство. Одна его часть представляет собой защитный автомат с двумя расцепителями – электромагнитный в виде катушки и тепловой, который имеет форму биметаллической пластины.

В автоматическом выключателе электромагнитный расцепитель обеспечивает защиту путем отключения питания, когда в сети возникает короткое замыкание. Он реагирует на высокий ток. При этом биметаллическая пластина обесточивает электролинию, если происходит рост нагрузки больше допустимого значения. Избыточная величина определяется по степени нагреву пластинчатого расцепителя. Размыкание сети происходит, когда у него повышается температура.

Электромагнитный (поз. 1) и биметаллический пластинчатый (поз. 5) расцепительИсточник blog-potolok.ru

В АВДТ используются защитные автоматы с двумя и четырьмя полюсами. Их тип зависит от числа фаз в электросети. Конструктивной особенностью автомата является отсутствие клемм для заземления. Поэтому он соединяется только с нулем и фазой. По этой причине не должно возникать сомнения, будет ли работать дифавтомат без заземления.

Основным элементом второй части дифавтомата в виде УЗО является реле. Когда электросеть нормально функционирует, на него действуют одинаковые магнитные потоки. Поэтому не происходит разъединения электрической линии. Если же электричество начинает уходить в землю (возникают утечки тока), на реле начинают действовать магнитные потоки разной силы. В результате происходит нарушение равновесия. Поэтому реле разрывает сеть.

В конструкции дифавтомата также присутствует дифференциальный трансформатор. Именно он реагирует на разные значения тока в фазном и нулевом проводе, что позволяет определить утечку. Причиной возникновения разницы может спать контакт пользователей с приборами под напряжением или замыкание оборудования с токопроводящими поверхностями.

Конструкция защитного прибора, включая дифференциальный трансформаторИсточник oboiman.ru

Производители выпускают не только электромеханические механизмы защиты. Потребителям еще доступны электронно-механические дифавтоматы. Такие устройства отличаются наличием в конструкции управляющей микросхемы.

Как подобрать

Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство. Для помещений с двухфазной электропроводкой напряжением 220 В подойдёт УЗО с двумя полюсами. В случае трёхфазной проводки (квартиры современной планировки, полупромышленные и промышленные помещения) следует устанавливать четырёхполюсное устройство.

Для монтажа правильной схемы защитных устройств понадобятся несколько защитных устройств различного номинала. Разница будет заключаться в месте их установки и типе защищаемого участка цепи.

Подбор УЗО нужно производить с учётом определённых электрических параметров в домашней электрической сети, а именно:

  • Ток отсечки УЗО должен быть больше чем наибольший потребляемый в помещении (квартире) ток на 25%. Величину максимального тока можно узнать в коммунальных структурах, обслуживающих помещение (ЖЭК, энергослужба).
  • Номинальный ток УЗО, его следует выбирать с запасом по отношению к номинальному току выключателя автомата, защищающего участок цепи. Например, если автоматический выключатель рассчитан на ток 10 А, то УЗО следует выбрать с током 16А. Следует учитывать, что УЗО защищает исключительно от утечки, а не от перегруза и короткого замыкания. Исходя из этого обязательным требованием является монтаж автоматического выключателя в участке цепи совместно с УЗО.
  • Дифференциальный ток УЗО. Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети. В бытовых помещениях для обеспечения защиты нескольких потребителей (группа розеток, группа светильников) выбирают УЗО с уставкой дифференциального тока 30 мА. Выбор устройства с меньшей уставкой чреват частыми ложными выключениями УЗО (в сети любого помещения всегда присутствуют утечки тока, даже во время минимальной нагрузки). Для групп или одиночных потребителей, находящихся в условиях повышенной влажности (душевая кабина, посудомоечная машина, стиральная машина), следует монтировать УЗО со значением дифференциального тока 10 мА. Условия работы во влажном помещении считаются особенно опасными, с точки зрения электробезопасности. Не нужно устанавливать одинарное УЗО на множество групп потребителей. Для небольших помещений допустима установка одного УЗО с током уставки 30 мА на вводном щитке электросети. Но при такой установке, во время аварийного срабатывания, УЗО отключит электроэнергию во всей квартире. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. (Подробнее схема расстановки защитных устройств рассмотрена ниже).
  • А также УЗО выбирается согласно типа дифференциального тока. Для сетей переменного тока производятся устройства с маркировкой (АС).

Схема подключения дифавтомата без заземления

Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое. мы уже разобрались в другой статье.

Популярные статьи  Дренажные насосы для воды: виды, устройство, особенности эксплуатации

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

  • вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
  • дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Подключение дифавтомата: схема с заземлением и без заземления

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Подключение дифавтомата: схема с заземлением и без заземления

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу.

Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Как подключать

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.

Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.

Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.

На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.

Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

Последовательность монтажных действий при подключении дифавтомата такая:

  • перед установкой приборов в щитке выключите вводной автомат;
  • индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
  • установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
  • откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.

Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.

Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.

Подключение УЗО и дифавтомата — схема с заземлением

Чтобы понять, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем сайте, нужно для начала разобраться, каково функциональное предназначение обоих этих устройств.

Несмотря на свою внешнюю схожесть, выполняют они разные функции. Так, устройство защитного отключения устанавливают, чтобы предотвратить повреждение электропроводки, а также обеспечить защиту от поражения электрическим током.

Что касается дифференциального автомата, то он прекрасно справляется с вышеперечисленными задачами, а также может предотвращать возникновение в проводке перегрузок, коротких замыканий.

Устройство защитного отключения — это всего лишь индикатор, с помощью которого можно контролировать утечки.

Обеспечить защиту сети устройство не способно, и поэтому рекомендуется установка обоих этих устройств.

Подключение УЗО и автомата (схема подразумевает последовательное их размещение) обеспечит максимальную защиту, так как выключит систему при превышении нормальной отметки уровня энергопотребления.

Установка устройства в однофазную сеть с заземлением: возможные варианты

Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых приборов и проводки. Важную роль играет здесь и тип используемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, однако подключение УЗО с заземлением более предпочтительно.

Зачастую в частных домах и квартирах используется однофазный вариант электропроводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазной сети достаточно проста. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается неизменным.

Совет

Наиболее распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по себе, является бюджетной, что и способствует ее широкому применению. Стоит отметить, что при срабатывании устройства будет сложно определить причину происходящих процессов.

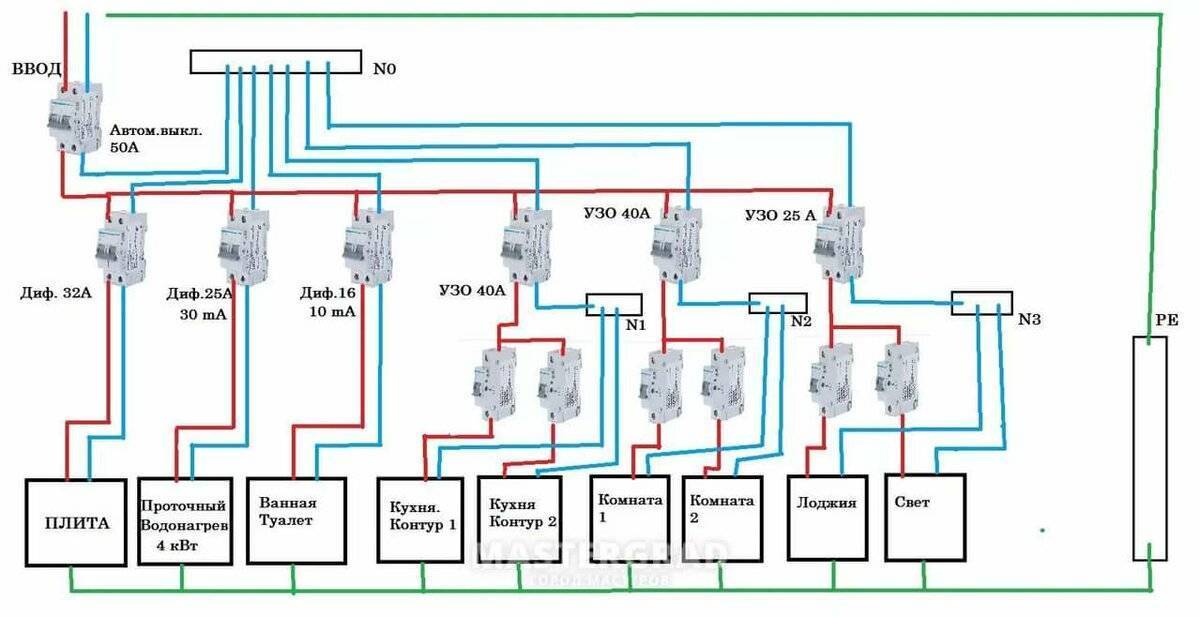

Возможен и вариант подсоединения с установкой нескольких приборов — в этом случае, за каждую группу розеток или освещения отвечает отдельно взятое УЗО, поэтому при срабатывании одного из устройств определить причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазной сети обозначается, как правило, на корпусе изделия и в его паспорте.

Популярные статьи  Какой септик лучше для дома: сравнение популярных очистных установок

Каким способом лучше подсоединить дифференциальный автомат?

Дифавтомат, схема подключения которого, в некотором смысле, аналогична принципам по монтажу автомата или УЗО, способен заменить иногда оба эти устройства и обеспечить сразу несколько степеней защиты.

Если в одной из подключенных сетей возникнут неполадки, то в аварийном режиме сработает ее автоматика, а отключены, при этом, будут все группы. Схема подключения дифавтомата в однофазной сети может также подразумевать его включение в цепь для контроля работы определенной электрической группы — такой вариант эффективен, полезен и надежен.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Подключение дифавтомата: схема с заземлением и без заземленияСхема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

Подключение дифавтомата: схема с заземлением и без заземленияУЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.
