Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

ПНД — это полиэтилен низкого давления, который является полимером этилена. Он имеет маркировку ПЭ или PE и белую расцветку (тонкие конструкции полностью прозрачны). Иногда ПНД изделия окрашиваются в черный, синий, серый и другие цвета. Полоска синего цвета на трубе означает, что ее можно применять для устройства систем водоснабжения.

Чаще всего монтаж полиэтиленовых труб проводится для устройства холодных водопроводов, канализации и ряда агрессивных сред. Диаметр таких изделий достигает 1600 мм. Кроме того, они используются для разводки проводов интернета, телефонной связи, электроснабжения.

Основные достоинства полиэтилена низкого давления:

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

  • продолжительный срок эксплуатации — некоторые производители дают 50-летнюю гарантию на свою продукцию;
  • доступная стоимость;
  • устойчивость к морозам — ПНД-трубы могут выдерживать многократные циклы оттаивания/замерзания;
  • инертность к химическим веществам — ПНД обладает высокой стойкостью даже к кислотам и щелочам;
  • устойчивость к коррозионному воздействию;
  • экологичность;
  • безопасность для человеческого организма;
  • гладкие внутренние поверхности предотвращают оседание солей на стенках;
  • отличная пластичность;
  • высокий уровень прочности;
  • небольшая масса;
  • легкое обслуживание;
  • простой и быстрый монтаж.

Несмотря на широкий перечень преимуществ полиэтилена, у него есть и ряд недостатков. Основные из них:

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

  1. Низкая устойчивость к воздействию ультрафиолетового излучения. Материал постепенно разрушается на солнце, поэтому его нельзя прокладывать на улице без применения специальных коробов и чехлов.
  2. Низкая термостойкость. ПНД-изделия можно применять лишь для транспортировки воды с температурой не более +60 градусов. Для устройства отопительных систем нужно использовать изделия из сшитого полиэтилена.
  3. Неэстетичность. К некоторым дизайнам могут не подходить черные или полосатые ПНД-трубы.
  4. Эксплуатационные характеристики этих конструкций не позволяют их использовать в промышленной сфере.
  5. Армированные изделия обладают минимальной гибкостью.

Разъемное соединение

Таким способом трубы фиксируются в том случае, если в дальнейшем может понадобиться демонтаж или применение сварки невозможно, ну или нецелесообразно. Конечно такое крепление не так надежно как сварка, но все же оно имеет свои плюсы:

  1. Экономия – не требуется приобретать дополнительное оборудование.
  2. Быстрый монтаж – трубопровод собирается практически за пару часов.
  3. Разъемные соединения проводятся там, где проведение сварки недоступно, например, под водой.

На заметку!

Соединение в раструб в основном используется для монтажа самотечного трубопровода, например, для канализации. Соединение с помощью фитингов по надежности похожа на сварку, поэтому его можно использовать и для монтажа водопровода.

Итак, для системы в которой жидкость транспортируется самотеком используется один из двух, самых простейших способов:

  • В раструб – один конец трубы вводится в раструб предыдущей, а для герметичности применяются резиновые или силиконовые уплотнители.
  • Фитинговое или фланцевое – трубопровод соединяется с помощью специальных деталей.

Соединение муфтами

Соединительные муфту сделаны из полиэтилена и широко применяются при сборке трубопроводов. Кроме того, что с их помощью можно быстро и без лишних хлопот собрать трубы в единое целое, они обладают еще рядом преимуществ:

  1. Получается надежное крепление с длительным сроком эксплуатации;
  2. Выдерживают температурные перепады и механическое воздействие;
  3. Можно использовать для любых типов трубопроводов.
  4. Доступная цена.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

Монтаж трубопровода проводится с помощью муфт разного вида:

  • Компрессионные – могут иметь разную резьбу: наружную или внутреннюю. Компрессионные муфты могут использоваться даже при сборке газовых систем и водопровода.
  • Соединительные – соединяют элементы одного диаметра.
  • Редукционная – незаменимы для соединения элементы труб разных по диаметру.

Фитинговое соединение ПНД

Этот способ используется при соединении труб небольшого диаметра: 20 — 35 мм. Сборка так же как и предыдущий способ не является чем то сверхсложным и осуществляется следующим образом:

  • С фитинга снимают гайку.
  • Торцевую часть трубы очищают и снимают фаску, для этого используется специальный инструмент – фаскосниматель или, при его отсутствии, острым ножом.
  • На краях делается отметка на глубину вхождения в фитинг, и смазывают их мылом или силиконовой смазкой.
  • Трубу вводят в фитинг до отметки и затягивают гайку.

На заметку!

Гайки рекомендуется затягивать вручную, если использовать ключ, можно сорвать резьбу.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

Как загнуть в домашних условиях?

Для сгиба труб ПНД понадобится независимо от способа работы:

  • шаблон;
  • часть древесноволокнистой плиты ( для изготовления шаблона );
  • труба, участок которой надо загнуть.

Далее выбрать инструмент, в зависимости от варианта применения. Это может быть:

  • строительный электрофен;
  • ручная газовая горелка;
  • несколько литров горячей воды.

Позаботьтесь о безопасности

В первую очередь необходимо придерживаться правил безопасности, чтобы избежать ожогов во время работы:

  • при работе с нагревательными приборами надо надевать защитные рукавицы и одежду;
  • находиться на безопасном расстоянии от открытого огня;
  • выбрать место вдали от легко воспламеняемых вещей.

Выполнение работы пошагово

  1. С точностью рассчитываем повороты для готового трубопровода. Они все должны быть плавными, без резких изгибов.
  2. Изготавливаем шаблон из древесноволокнистой плиты по форме необходимой согнутой трубы.
  3. Отмечаем место, где будет произведен изгиб.
  4. На это место направляем нагревательный прибор или опускаем участок трубы в емкость с горячей водой.
  5. Изделие медленно и плавно вращаем вокруг своей оси ( так она равномерно прогревается).
  6. Когда материал стал мягким и податливым, помещаем ее на шаблон и медленно гнем под необходимым углом. Следим за тем, чтобы труба не треснула.
  7. Оставляем остывать на шаблоне.
  8. Если заданный угол не получился, то можно попробовать согнуть еще раз после полного остывания изделия.
  9. Полностью остывшее изделие можно монтировать.

Возможные ошибки

Если не придерживаться технологии сгиба труб ПНД, то результатом может быть испорченный материал или невозможность конструкции заданного трубопровода.

Вот перечень допускаемых ошибок:

  1. Выполнение работы без шаблона ( «гнуть трубу на глаз» ). Изделие будет неточно согнуто, что приведет к деформации конструкции трубопровода или невозможной его сборки.
  2. Сгибание недогретой трубы приведет изделия, так как податливым материал становится при воздействии температуры от +80оС.
  3. Перегрев ( свыше +130оС ) приведет к деформации полимера, так как при этой температуре он расплавляется.
  4. Игнорирование вращения трубы вокруг своей оси. Прогреется не весь необходимый участок для сгиба, что приведет к излому при последующем ее сгибе.
  5. Установка неостывшей заготовки приведёт к деформации заданного угла сгиба, что повлияет на правильную сборку трубопровода.

Согнуть ПНД трубу вполне можно самостоятельно, не обращаясь к специалистам. Для этого достаточно следовать технологии и придерживаться правил безопасности. Так Вы сэкономите свои деньги и время.

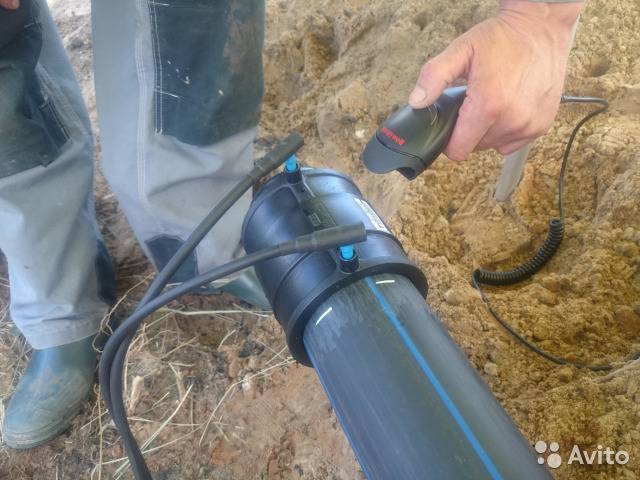

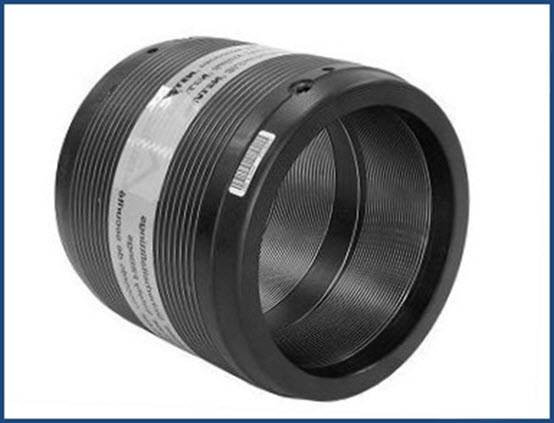

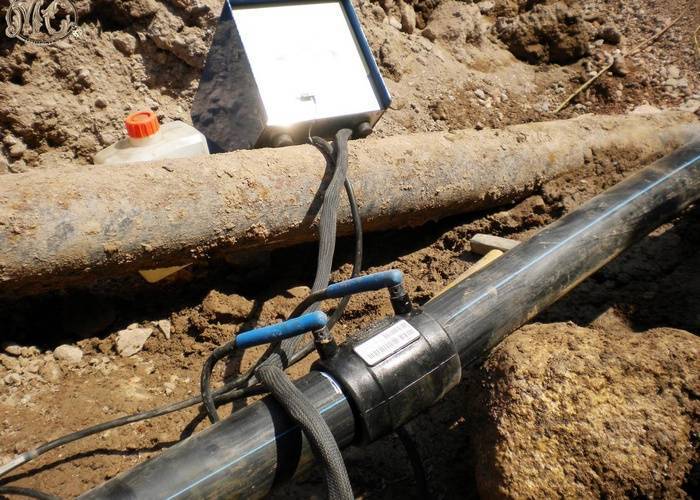

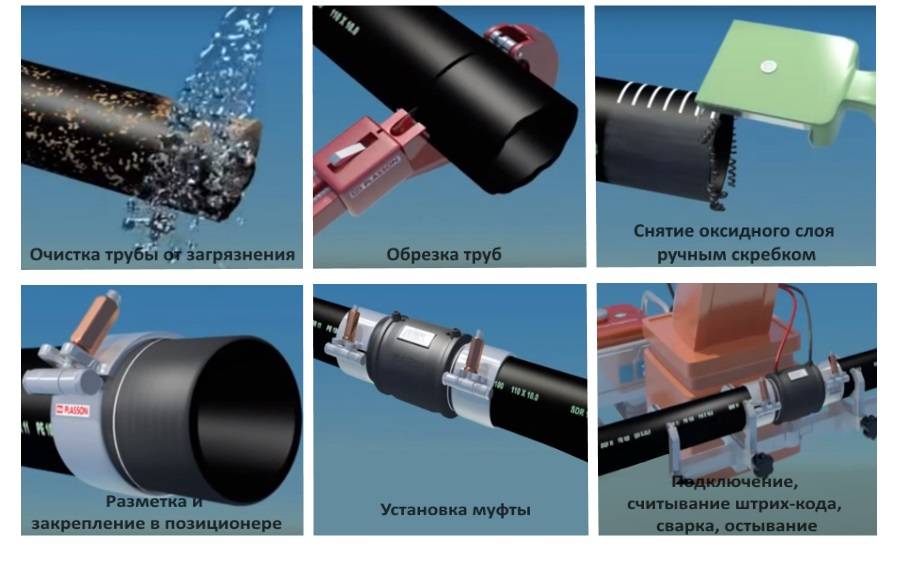

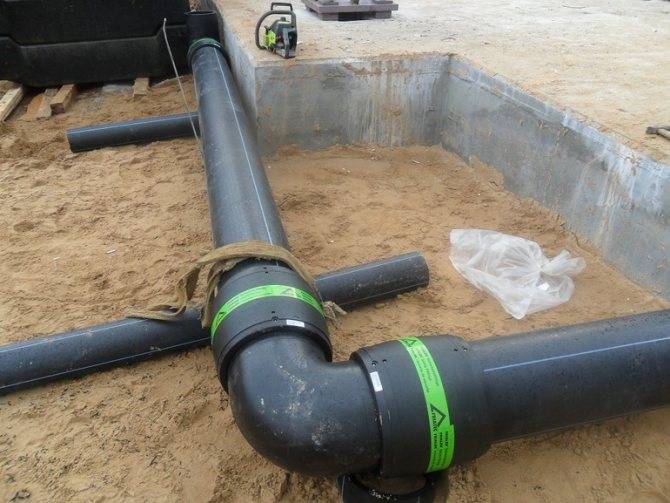

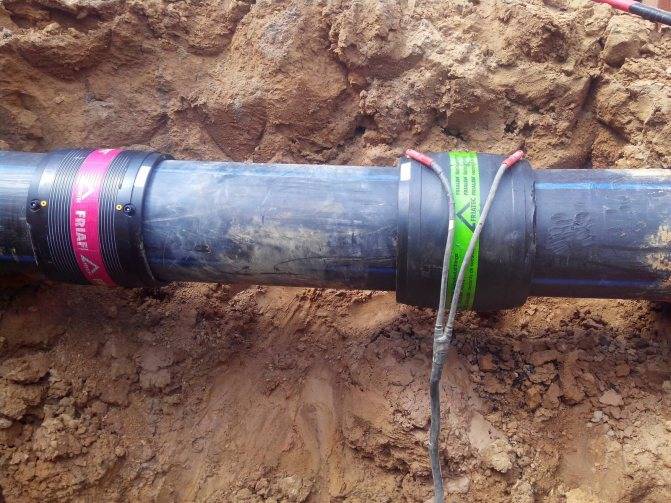

Сильные стороны применения электромуфты

Обычно электромуфты применяются в тех случаях, когда сваривать полиэтиленовые трубы встык не удобно или не практично. Чаще всего это бывает в канализационных колодцах, узких и неудобных каналах, монтажных шурфах в основании и стенах домов. Строго говоря, электромуфты приходят на выручку в тех случаях, когда стыковую сварку использовать невозможно.

Еще одно достоинство данного способа стыковки полиэтиленовых труб является его удобство в случае аварии или повреждения трубопровода. Как правило, такие ситуации требуют очень быстрого устранения возникших неполадок. Сварка ПНД труб электромуфтами характеризуется значительной простотой реализации – какие-то особые знания в этом случае не понадобятся.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

Легкость установки приспособления обеспечивается наличием на нем специальных отверстий. Для определение оптимального для стыковки температурного режима на современных сварочных аппаратах предусмотрена функция считывания требуемой информации напрямую с штрих-кода, которым оснащаются электромуфты. Процедура соединения реализуется самыми простыми инструментами – устройством для зачистки торцов трубы, электромуфтой и сварочным аппаратом.

Инструкции по монтажу полиэтиленовых труб

Для соединения полиэтиленовых труб с элементами водопровода могут использоваться такие соединения:

  • неразъемные;
  • разъёмные.

Неразъёмные соединения получаются путем припаивания труб друг к другу или к специальным сварным фитингам. Этот способ дешев, но получаемые при этом конструкции часто получаются громоздкими. Использование неразъемных соединений оправдано при монтаже подземных стационарных водопроводов.

Для сборки временных систем из полиэтиленовых труб, а также при отсутствии сварочного оборудования можно использовать резьбовые компрессионные фитинги, монтаж которых будет рассмотрен далее.

Присоединение трубы к компрессионному фитингу

Стоят компрессионные фитинги дороже сварных моделей, но являются разборными и простыми в эксплуатации. Рекомендации по их монтажу рассмотрены в нижеприведенной пошаговой инструкции.

Шаг первый – внешний осмотр и обрезка

Сборка системы из полиэтиленовой трубы и пластикового компрессионного фитинга начинается с их ревизии на предмет наличия трещин и глубоких царапин. Дефектный участок трубы лучше сразу обрезать.

Резать полиэтиленовую трубу можно и ножом и специальным труборезом. В итоге должен получиться идеально перпендикулярный срез без зацепов и волн. Для удаления неровностей краев можно приобрести ручной торцеватель.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыВидов труборезов много, но все они имеют широкое основание, которое обеспечивает строго перпендикулярное положение трубы относительно режущего элемента

Шаг второй – одевание элементов фитинга на трубу

Сначала на шланг одевается зажимная гайка, потом цанга, затем зажимное кольцо, а в конце натягивается резиновая прокладка.

Комплектация фитинга может быть различной, поэтому важно запомнить последовательность его элементов при раскручивании, чтобы правильно одеть их при сборке соединения

Конец трубы до упора вставляется в корпус фитинга, а надетые на шланг элементы подсовываются к резьбе. После этого зажимная гайка плотно закручивается руками. При наличии цепного ключа можно поджать соединение им.

Спешить с закручиванием зажимной гайки не стоит – она может перекоситься. При тугом ходе лучше лишний раз раскрутить соединение и повторить процесс сборки.

После монтажа фитинга стоит проверить герметичность соединения. В случае протекания можно легко перекрутить гайку, поправив элементы конструкции.

Врезка седелки в трубу

При необходимости сделать ответвление от полиэтиленовой трубы не обязательно покупать тройники электросварные. Будет достаточно просверлить в ней отверстие и поставить седелку. Как это сделать, будет разобрано в пошаговой инструкции.

Шаг первый – подготовка

Первоначально нужно осмотреть соединяемые изделия на отсутствие царапин и трещин и протереть их поверхность влажной тряпкой.

Шаг второй – сборка зажима

Одеть на трубу обе части хомута, закрутить его гайки ключом. Целью процедуры является жёсткая фиксация седелки.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыСуществуют седелки, которые можно устанавливать под работающим водопроводом. Они имеют встроенный механизм, просверливающий отверстие без разгерметизации конструкции

Шаг третий – сверление

В центре отверстия седелки наметить точку, а по краям фитинга сделать маркером полоски для запоминания его положения. Раскрутить седелку и снять её части. Просверлить полиэтиленовую трубу в намеченном месте с помощью сверла требуемого диаметра.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыСуществуют сверла в оболочке, которые позволяют делать отверстия в трубах и углублениях без риска повредить окружающие стенки

Шаг четвертый – сборка седелки

Вычистить ПЭ трубу внутри от стружки и убрать возможные зацепы с краев просверленного отверстия. Приложить, согласно начерченным ранее меткам, части фитинга к трубе и сильно затянуть фиксирующие гайки.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыПростые сиделки могут не комплектоваться зажимным механизмом для присоединения трубы. В таком случае резьбу присоединяемого фитинга или трубы рекомендуется обмотать фум-лентой

При вкручивании в сиделку трубы или фитинга можно намотать несколько слоев фум-ленты.

Часть седелки с выходным отверстием может иметь со стороны трубы канавку для уплотнительного резинового кольца. Поэтому, при наличии уплотнителя, необходимо подложить его между трубой и фитингом.

Если же вам на определенном участке трубопровода требуется согнуть трубу, то рекомендуем это сделать по инструкции, приведенной здесь.

Температура сварки полиэтиленовых труб

Температурные показатели определяют интенсивность нагрева и оплавления заготовок. При выборе температуры сварки полиэтиленовых труб учитываются следующие показатели:

  • способ формирования соединения;
  • толщина стенки;
  • материал, используемый при производстве труб;
  • условный диаметр линии;
  • предписания проектной документации.

Получить дополнительные данные поможет таблица температур для сварки ПНД труб. Она представлена в ГОСТ Р 55276, содержит исчерпывающие сведения о режимах температур.

После того, как торец заготовки нагрет, область сварки очищается. Нагревательный элемент извлекается при помощи специального приспособления. Работы проводятся с должной аккуратностью. Основная задача — не повредить расплавленный слой пластика.

Некорректная температура сварки ПНД труб приводит к неприятностям:

  • непровар сварного шва;
  • снижение жесткости линии;
  • появление температурных деформаций;
  • нарушение герметичности соединения.

Продолжительность сварочного процесса строго регламентирована.

Особенности отделки

Поскольку ванная имеет специфический микроклимат с повышенной влажностью, отделочные материалы нужно выбирать особенно тщательно. Лучший вариант — старая добрая керамическая плитка, стоит только подобрать красивый дизайн.

Также можно оформить декоративные вставки из мозаики или искусственного камня. Более экономичными способами станут покраска водоотталкивающими составами и ПВХ-панели.

Попробуй скорректировать пространство своей маленькой ванной комнаты с помощью геометрических линий. Горизонтальные полосы на стенах способны их визуально расширять, а вертикальные – поднимать потолок. Плитка, уложенная на полу по диагонали, так же зрительно увеличит пространство и придаст интерьеру некую динамичность.

Оформи одну из стен помещения более темным цветом, например — в области душевой, ванны или раковины. Такой прием тоже визуально придаст объем малогабаритной комнате.

Подготовка оборудования к сварке

Для каждого вида сварки применяется различное оборудование. Приобретать его для разовой сборки коммуникаций стыковым и электросварным методом нет смысла, потому что стоимость комплекта составляет несколько тысяч долларов. Лучше воспользоваться услугами сторонних компаний или взять технику в аренду.

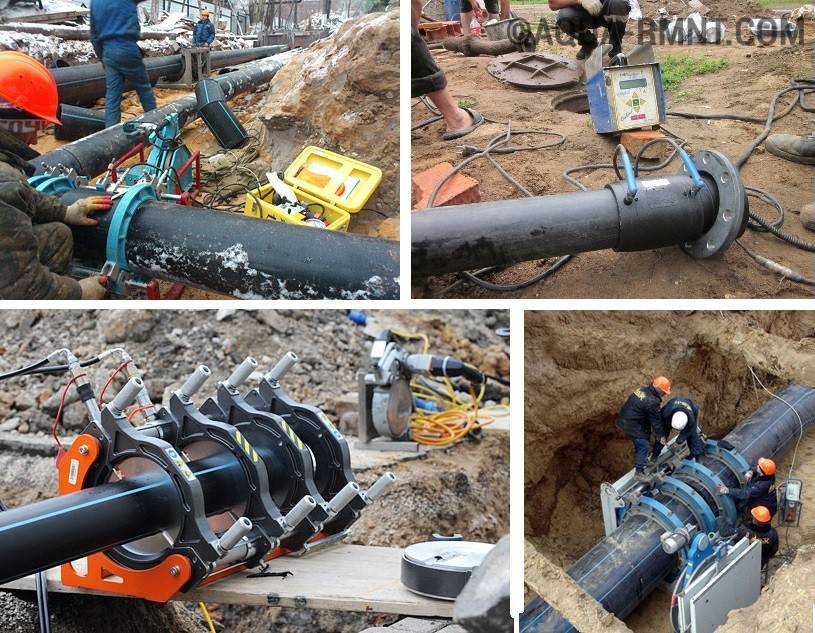

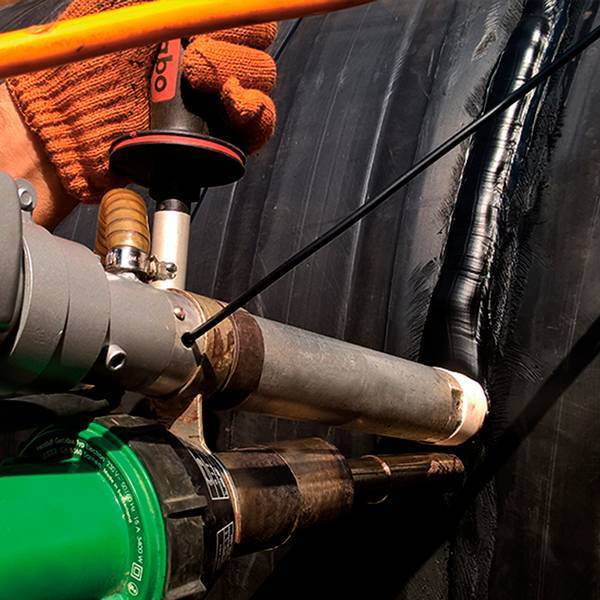

Используемое сварочное оборудование

Оборудование для раструбной пайки стоит в пределах 100-200 долларов, поэтому вопрос о приобретении сварочного аппарата каждый решает самостоятельно.

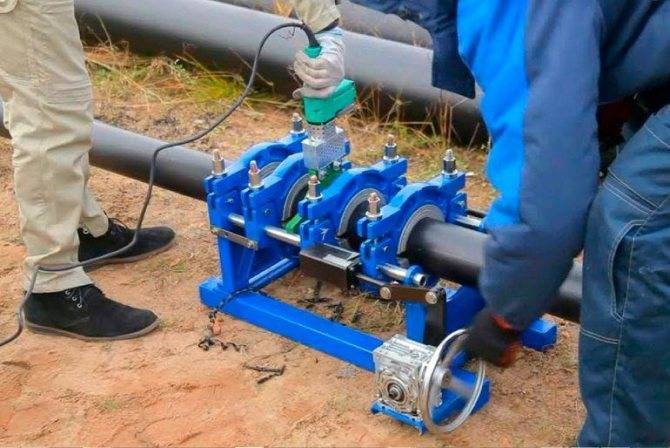

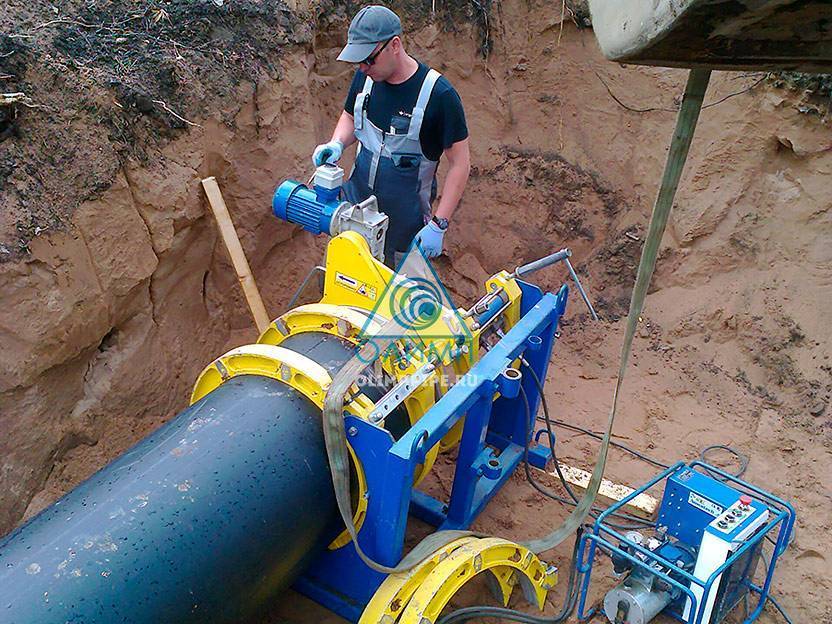

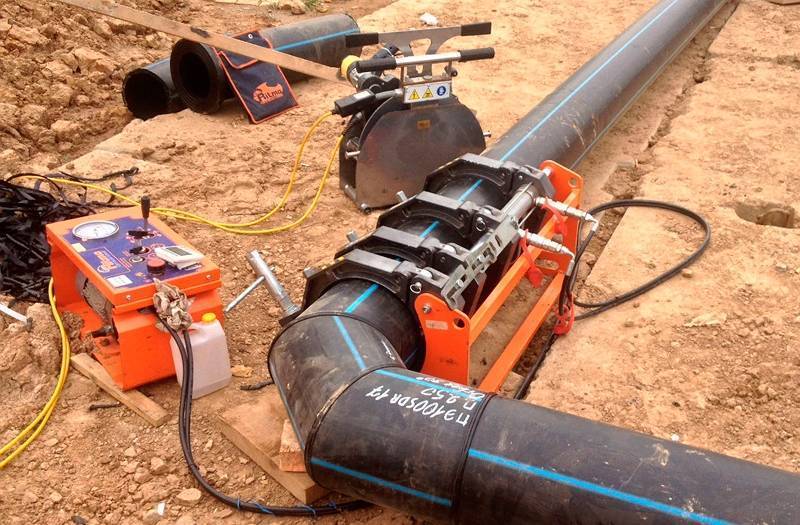

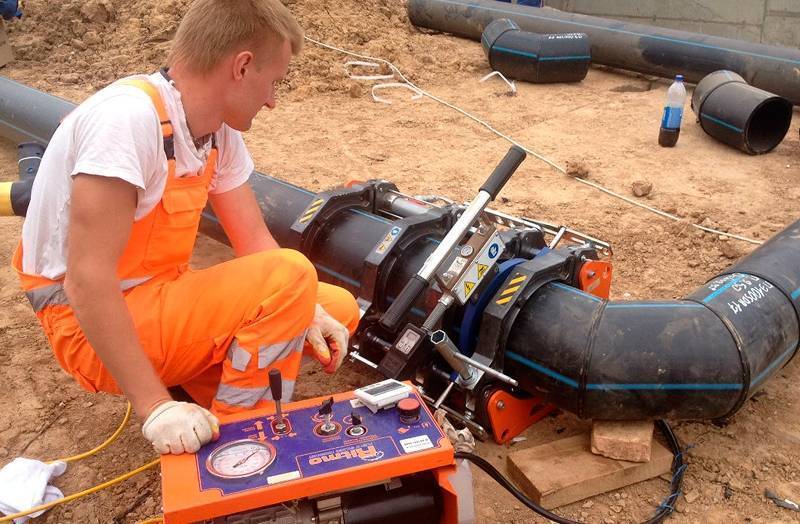

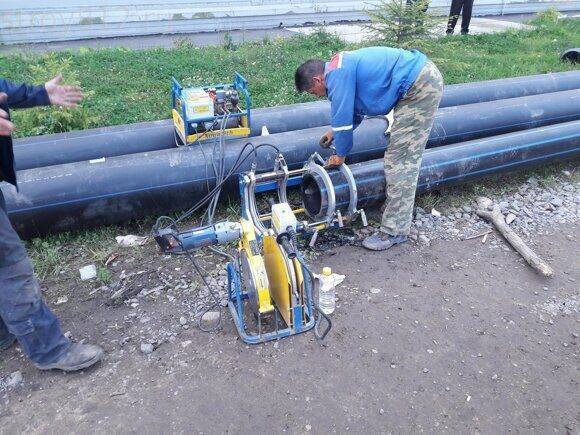

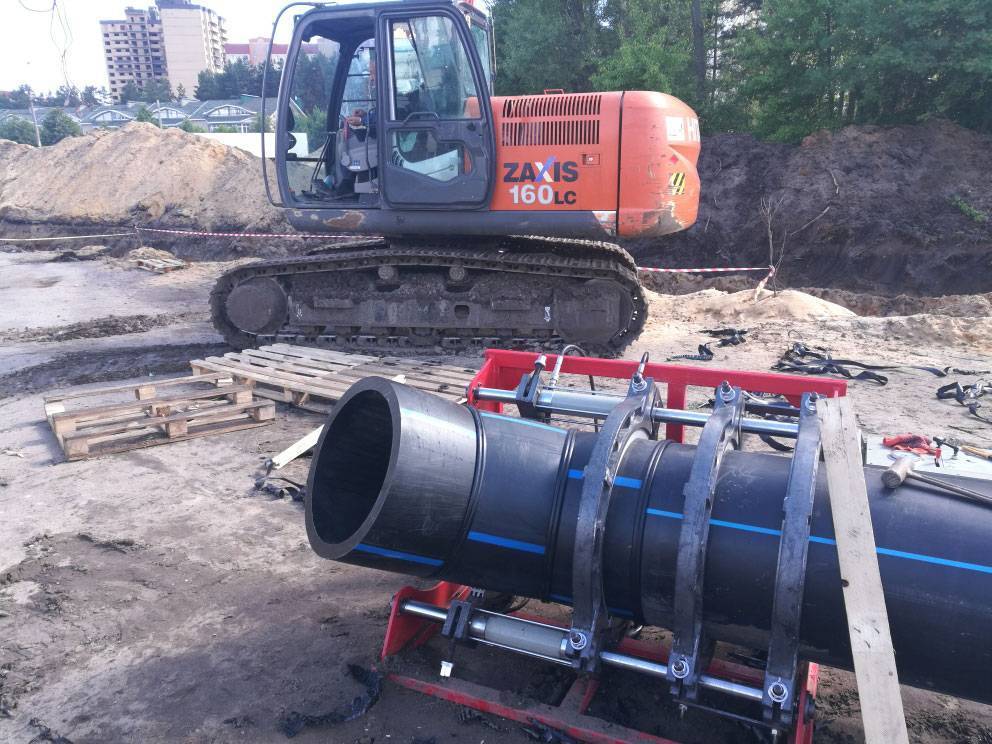

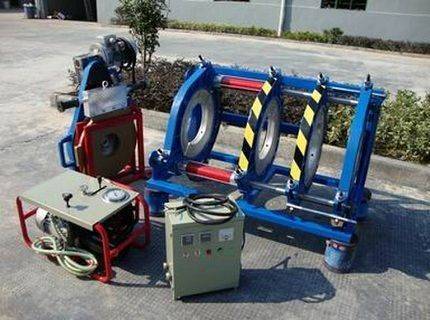

В стандартный набор устройств для стыковой сварки полиэтиленовых труб входит:

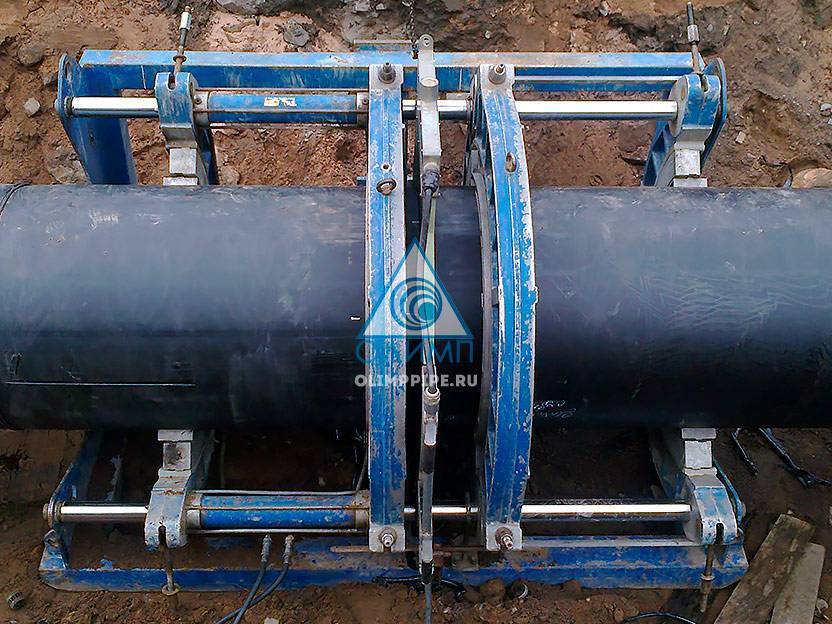

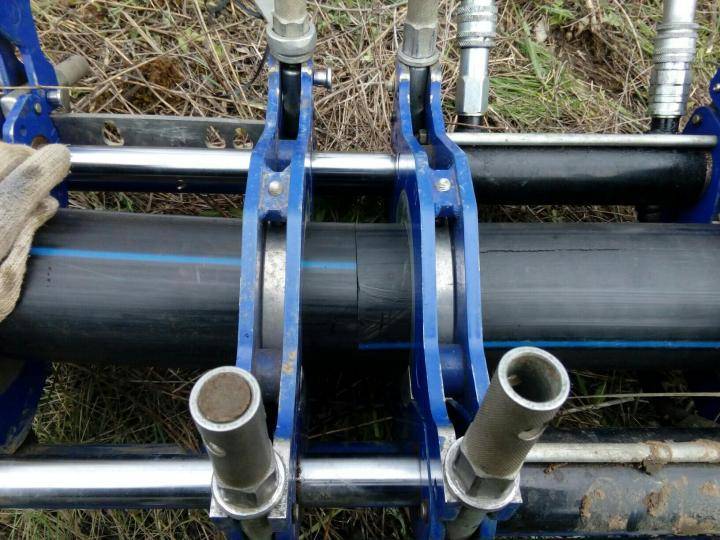

  1. Центратор. Это станина с 4 металлическими зажимами для труб, два из которых подвижны, а два жестко зафиксированы на основании.

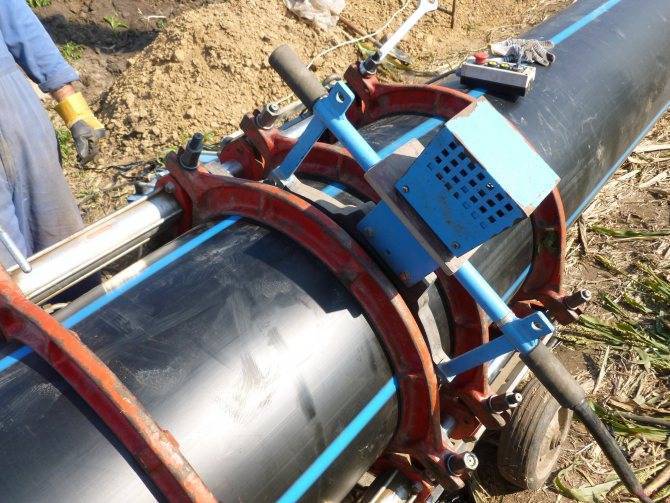

  2. Торцеватель. Представляет собой отдельное дисковое устройство для точной механической обрезки концов свариваемых труб. Устройство крепится к направляющим сварочного аппарата.
  3. Нагревательное зеркало. Представляет собой покрытую тефлоном округлую пластину, к которой придавливаются стыки труб для расплавления ПЭ. Имеет встроенный термометр.
  4. Гидравлический или механический привод. Устройство для регулирования силы сдавления труб при их нагреве и последующем соединении.
  5. Редукционные вкладыши. Это набор сменных полуколец для фиксации труб различного диаметра.
  6. Блок управления. Входит в комплекты оборудования с автоматизацией процесса сварки.

По сути, комплект оборудования представляет собой самостоятельные приспособления, выполняющие определенные функции на различных этапах сварочного процесса. Они могут быть как предназначенные для сугубо ручной сварки, так и для соединения труб в полностью автоматическом режиме.

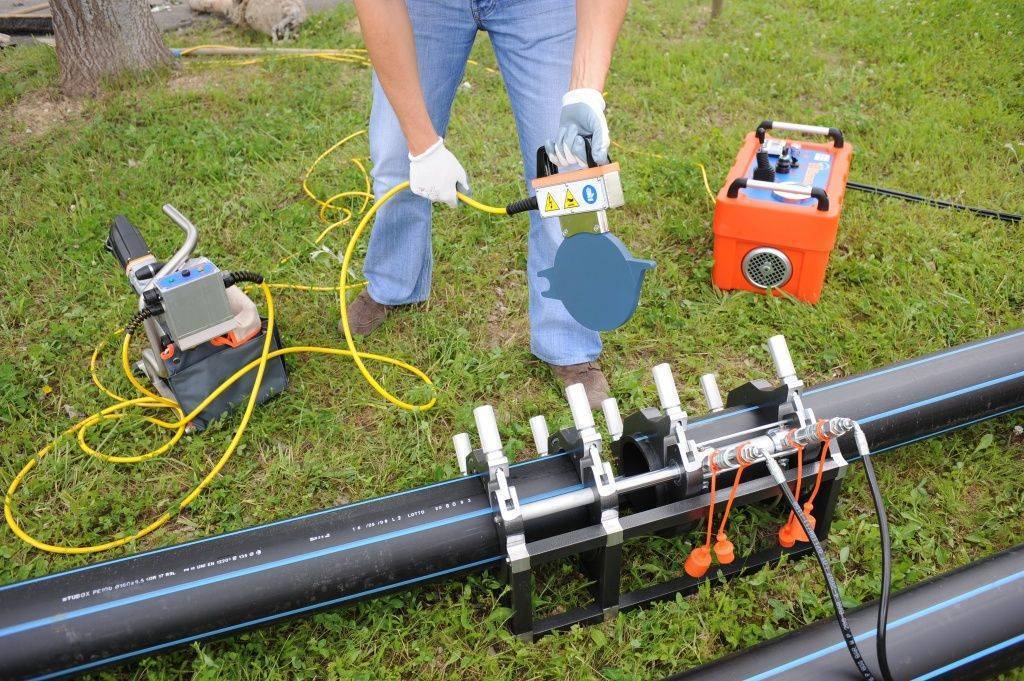

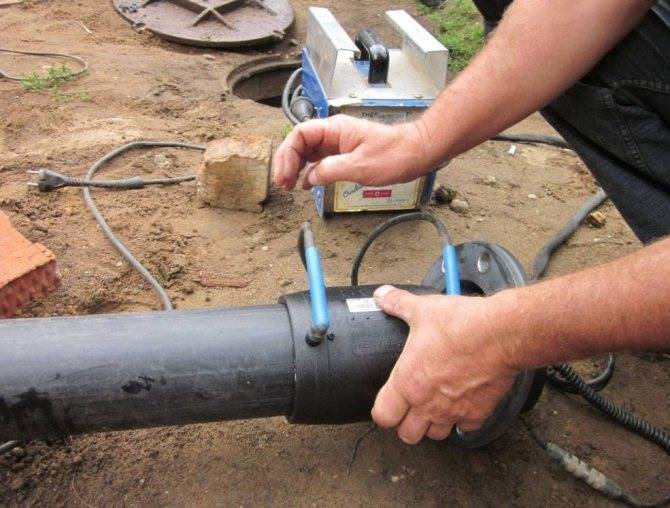

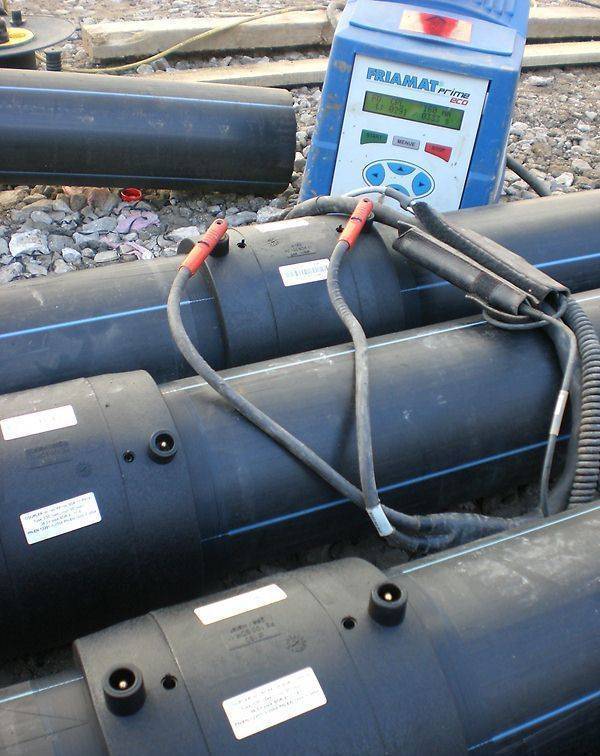

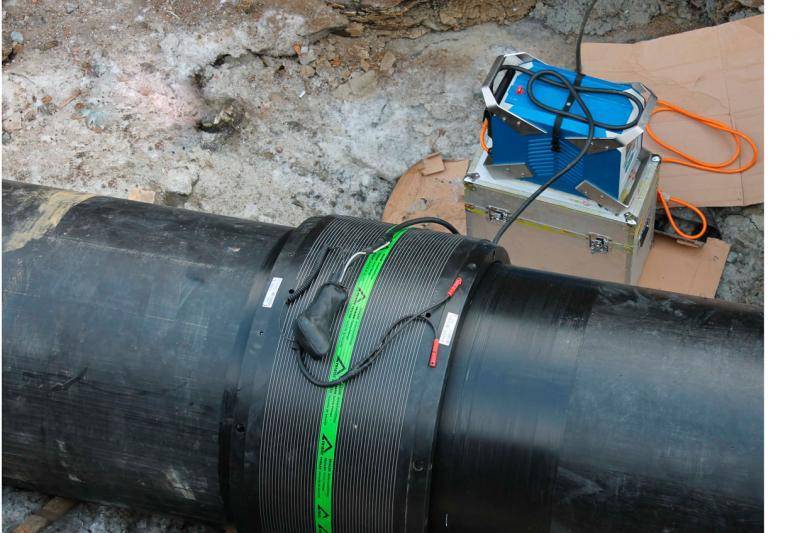

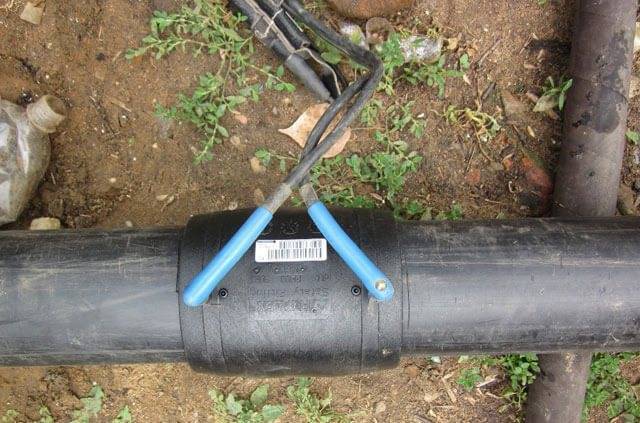

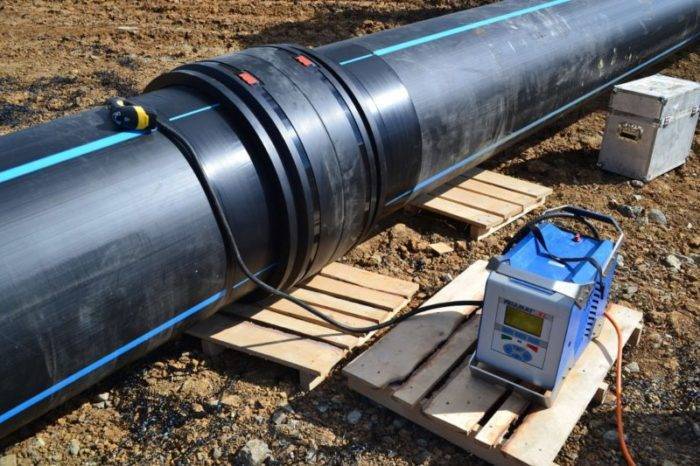

Для монтажа электромуфтовых соединений применяется соответствующий сварочный аппарат со встроенным сканнером штрих-кодов. Дополнительных устройств для этого процесса не требуется.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыСтыковая сварка применяется преимущество у труб с диаметром более 50 мм, поэтому и оборудование для неё имеет немалый размер

Для раструбной сварки будет необходимо приобретение такого комплекта:

  • электросварочный аппарат;
  • ножницы-труборезы;
  • подставка;
  • калибратор и фаскосниматель;
  • насадки для разогрева соединяемых элементов.

Помимо указанного оборудования, для монтажа труб могут понадобиться и общехозяйственные инструменты: разводной ключ, рулетка, маркер и другие.

Подготовка к сварочному процессу

Непосредственно перед нагревом спаиваемых деталей нужно:

  1. Убедиться в идентичности материала и маркировки спаиваемых деталей.
  2. Очистить и обезжирить стыки соединяемых изделий.
  3. Центрировать трубы и жестко их зафиксировать.
  4. Обработать срезы торцевателем до образования непрерывной ленты длиной в две окружности трубы.

После всего необходимо очистить края соединяемых деталей от стружки.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубыТорцеватель с электроприводом значительно ускоряет процесс монтажа, особенно при больших объемах работы, но его стоимость слишком высокая для разовой работы

После тщательной подготовки полиэтиленовых труб и фитингов к сварке можно быть уверенным, что качественный шов наполовину гарантирован.

Необходимое оборудование для соедимнения

Выполнение каждого из методов соединения требует наличия определенного инструмента:

  • Паяльника;
  • Фасонные детали с электроспиралями.

Выбирая паяльник для сварки следует помнить, что они подразделяются в зависимости от формы рабочего органа на:

Приборы первого типа обычно используются для сварки труб встык в труднодоступных местах. Независимо от того какой из паяльников будет выбран необходимо учитывать и его мощность. Этот параметр подбирается следующим образом. Диаметр трубы в мм умножают на 10. Если предполагается соединение элементов диаметром в 50 мм, то следует приобретать паяльник мощностью в 500 Вт.

Современное оборудование для сварки ПНД труб сложно представить без электронной начинки. Имеется она и в паяльниках. Большинство моделей оснащены электронной регулировкой, позволяющей точно устанавливать температуру нагрева.

Для сварки ПНД труб также потребуются насадки к паяльнику. Они выпускаются с двумя видами покрытия:

Причем последнее отличается наиболее высокими прочностными характеристиками. Выбирая инструмент для выполнения сварки ПНД труб своими руками нужно помнить, что качественный шов можно получить только при использовании качественного оборудования.

Разъемное соединение и фитинги для него

Монтаж труб с использованием муфт не всегда отличается высокой надежностью, но все же используется довольно часто.

Такой способ имеет свои преимущества:

  • Во-первых, для его выполнения не требуются специальные инструменты, может потребоваться только гаечный ключ и то при работе с тубами большого диаметра.
  • Во-вторых, разъемное соединение может быть выполнено в местах, где сварка невозможна, например, под водой.
  • В-третьих, этот способ рассчитан на быструю сборку трубопровода.

Для такого соединения могут использоваться латунные или фитинги ПНД сварные компрессионного типа в комплекте с заглушками и гибкими уплотнителями. Процесс подготовки аналогичен выполняемому при сварке.

Следующий шаг – то подготовка фитинга. Для этого отворачивается накидная гайка на несколько оборотов и в уплотнитель с усилием вставляется труба. Далее надевается цанга с эластичным кольцом и затягивается гайка.

Существует два способа выполнения разъемного соединения:

  • Раструбное, с использованием резиновых уплотнителей;
  • Фланцевое при помощи монтажных элементов.

Специалисты рекомендуют использовать второй способ, как более надежный и практически не уступающий сварке.

Монтаж труб с соединительными муфтами

Этот метод весьма надежный, а кроме того, он выполняется просто и не требует больших финансовых затрат. Сварные муфты ПНД выполняются из полиэтилена, поэтому имеют невысокую стоимость, но в то же время устойчивы к механическим воздействиям и перепадам температур.

Различные схемы соединения и виды фитингов

Еще одним плюсом использования таких соединительных элементов является их универсальность. Они могут применяться для сборки различных трубопроводов. Кроме того, для монтажа ПНД и металлических труб выпускаются специальные переходные муфты.

Каких ошибок следует избегать

Чтобы выполнить монтаж ПНД труб самостоятельно нужно иметь элементарные познания в сантехнике. Это поможет избежать ошибок при сборке. Одним из самых важных моментов является линейное расширение трубопровода. Без его выполнения в трубах возникает высокое напряжение, приводящее к уменьшению длительности эксплуатации системы.

Таблица технологической паузы

Если предполагается скрытая прокладка, то прежде, чем приступать к цементированию, необходимо увернуть трубы в изоляционный материл. Точно также поступают и при прокладке водопроводной системы, что позволяет избежать образования конденсата на поверхности. Выполняя сварку ПНД труб, нужно соблюдать определенные правила. Одним из них является умеренное затягивание переходников, чтобы избежать нарушения целостности системы.

Учитывая все перечисленные выше нюансы можно выполнить монтаж ПНД труб своими руками, не прибегая к услугам специалистов.

Качественное соединение гарантирует герметичность и долговечность трубопровода

Здравствуйте. Сегодня расскажу о том, как выполняется сварка труб ПНД при построении бытовых и промышленных трубопроводов. Тема представляет немалый интерес, так как трубы из полиэтилена низкого давления становятся все более востребованными по причине доступной стоимости, высокой прочности и продолжительного эксплуатационного ресурса.

Инструкция по сварке

Если вы выбрали полиэтиленовые трубы, поступили мудро, но теперь их еще нужно грамотно установить. Давайте учиться

Базовые правила

Вне зависимости от того, какая технология вами выбрана – электромуфтовая или стыковая сварка полиэтиленовых труб, необходимо придерживаться таких важных принципов:

  1. Соединяемые элементы должны быть совместимыми (и по составу, и по физическим параметрам).
  2. Сварка встык полиэтиленовых труб может производиться только, если части имеют одинаковый диаметр и равную толщину стенок.
  3. Края следует тщательно очистить и обезжирить.
  4. Концы конструкций, не задействованные в процессе соединения, необходимо закрыть заглушками, дабы избежать воздействия холодного воздуха, негативно влияющего на процесс.
  5. Во время работ нужно минимизировать воздействие внешней среды, а именно:
    • в жару не допускайте попадания солнечных лучей на область соединения;
    • в ветреную погоду создайте преграду для порывов воздуха;
    • в холодное время помещение для работ рекомендовано обогреть.
  1. Во время сварки и остывания конструкции исключите механическое воздействие на систему.

А теперь рассмотрим в деталях, что собой представляет технология сварки полиэтиленовых труб встык и при помощи электромуфтового метода.

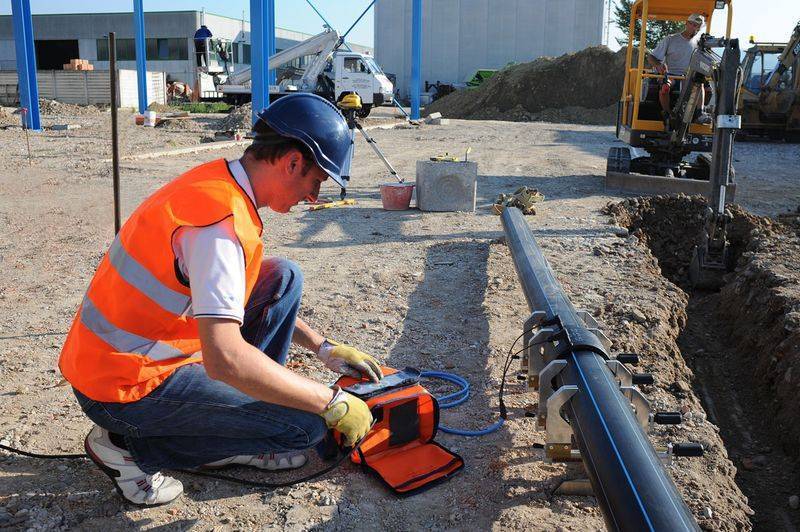

Фотофрагмент электромуфтовой методики: присоединенные нагреватели

Электромуфтовое соединение

Такой вид сварки, называемый также терморезисторным, используют для крепления элементов разной толщины стенок и диаметра, а также для установки безнапорных трубопроводов – установок дренажа, самотечной канализации и т.д.

Для соединения по данной технологии потребуются специальные – электросварные фитинги. А теперь запоминайте порядок работ.

  1. Разработайте проект системы.
  2. Рассчитайте необходимое количество труб и других деталей.
  3. Произведите закупку.
  4. Нарежьте конструкцию на части предполагаемой планом длины. Следите, чтобы срез был выполнен ровно, избегайте затекания расплавленного материала внутрь системы.
  5. Подготовьте и очистите детали, включая муфты. Не будет лишним обезжирить поверхность элементов при помощи спирта, нанеся его на кусок ветоши.
  6. Если поверхность элементов окислена, удалите лишнее при помощи специального скребка.
  7. Закрепите элементы в позиционере, помня о соосности.
  8. Во избежание попадания пыли обмотайте место соединения липкой лентой.
  9. Открытые концы конструкций закройте заглушками.
  10. Подайте напряжение к выводам муфты.
  11. Дождитесь пока элементы, разогревшись, скрепятся.

Терморезисторная сварка полиэтиленовых труб должна производиться только при условии неподвижности соединяемых элементов. В таком же положении конструкция должна пребывать до полного остывания шва.

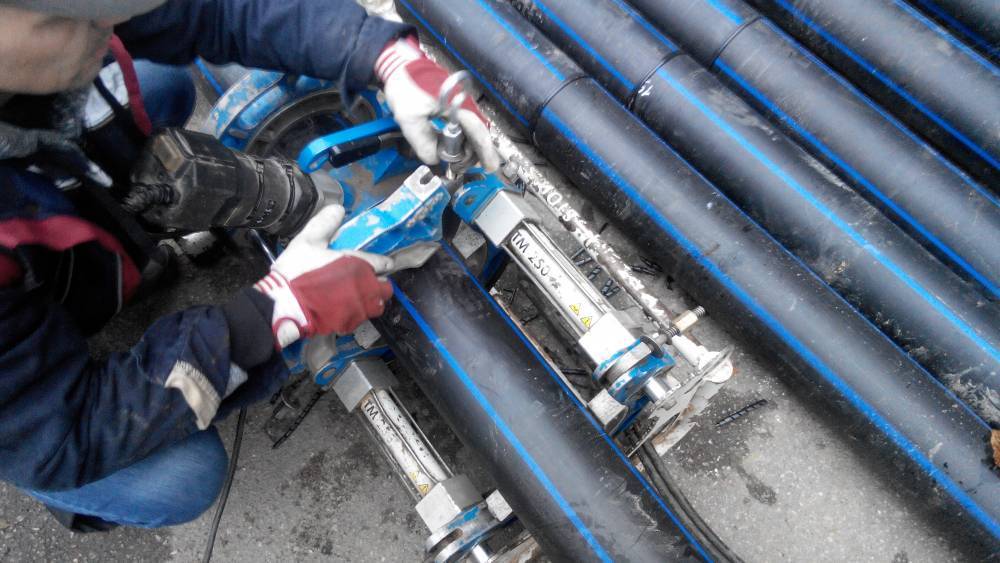

Так выглядит установка для соединения встык

Стыковая сварка

Технология и параметры сварки полиэтиленовых труб встык более интересны, поскольку элементы соединяются на молекулярном уровне, образуя более прочный шов. Используется такой метод для монтажа элементов, имеющих диаметр от 50 мм и толщину стенок от 5 мм.

При данном способе края изделий при помощи специального нагревательного прибора разогреваются, а затем расплавляются и в таком состоянии стыкуются, образуя одно целое и безупречный шов.

Порядок работ при таком виде сварки до пункта № 7 идентичен предыдущему варианту соединения (за исключением того, что муфты для работ не требуются).

Таблица для определения времени нагрева и охлаждения свариваемых элементов

А затем отличается и идет по такому «сценарию»:

  • торцы элементов вставьте в аппарат так, чтобы разогревающая плита оказалась между ними;
  • края прижмите к плите и не меняйте давления нажима до процесса плавления;
  • нагревайте элементы, придерживаясь норм (в этом вам поможет приведенная ниже таблица сварки полиэтиленовых труб);
  • удалите плиту и состыкуйте торцы, оказывая на них равномерное давление;
  • удерживая узел, дождитесь остывания полиэтилена.

Особенности выпрямления труб ПНД

Для прокладки наружного водопровода на даче, соединения насоса со скважиной или выполнения разводки применяются трубы ПНД, диаметр которых не превышает 180 мм. Они выпускаются в бухтах и позволяют осуществлять монтаж трубопроводов большой протяженности без применения соединительных деталей. Такой способ хранения приводит к изгибу труб, в результате чего требуется их выпрямление. Применяемые для этого способы основаны на технических характеристиках материала и его свойствах.

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

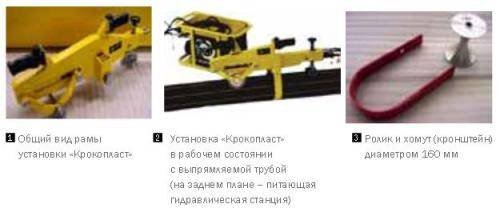

При монтаже ПНД трубопроводов в промышленных объемах используют гидравлическую установку «Крокопласт»

Полиэтилен низкого давления пластичен и начинает размягчаться при температуре +80 ⁰C. Поэтому при прокладке коммуникационных систем летом достаточно оставить трубы в растянутом состоянии под лучами солнца. Через некоторое время появившиеся при хранении и транспортировке заломы исчезнут.

Как выпрямить трубу ПНД при монтаже инженерных сетей в другое время года? Можно воздействовать на нее теплым воздухом или горячей водой, а при большой протяженности коммуникаций целесообразно использовать специальное оснащение. Оно представляет собой тележку с каркасом из алюминия и предназначается для транспортировки и выпрямления труб ПНД диаметром от 14 до 20 мм. Устранение загибов выполняется при помощи вращающихся роликов, а удобство перемещения обеспечивается за счет обрезиненных колес.

Выводы и полезное видео по теме

Предложенные видеоролики наглядно продемонстрируют все виды сварки ПНД труб, а также ознакомят с процессом сборки компрессионного фитинга и седелки.

Раструбная сварка полиэтиленовых труб:

Процесс электромуфтовой сварки:

Стыковая сварка ПНД труб полуавтоматическим аппаратом с гидравлическим приводом:

Монтаж на трубу компрессионного фитинга:

Установки седелки на ПНД трубу:

Самостоятельный монтаж полиэтиленовых водопроводов требует некоторых знаний и умений, но вполне выполним при соблюдении вышеперечисленных правил. При отсутствии специального оборудования собрать водопровод можно вообще без инструментов, используя исключительно компрессионные фитинги.

Вариантов монтажа много, но использовать нужно тот, который обеспечит результат с минимумом финансовых затрат.

Определяете оптимальный способ сварки полиэтилена и хотите уточнить некоторые моменты? Не стесняйтесь, задававайте свои вопросы нашим экспертам – мы постараемся вам помочь.

А может вы хотите поделиться личным опытом монтажа полиэтилена в домашних условиях? Пишите свои комментарии, добавляйте уникальные фото – многим новичкам будет полезна ваша информация.

Оцените статью
