Содержание

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого, часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

  1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Устройство и принцип действия плоского гелиоколлектора

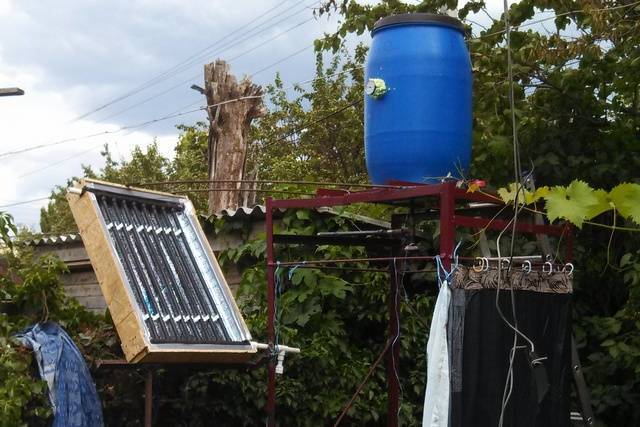

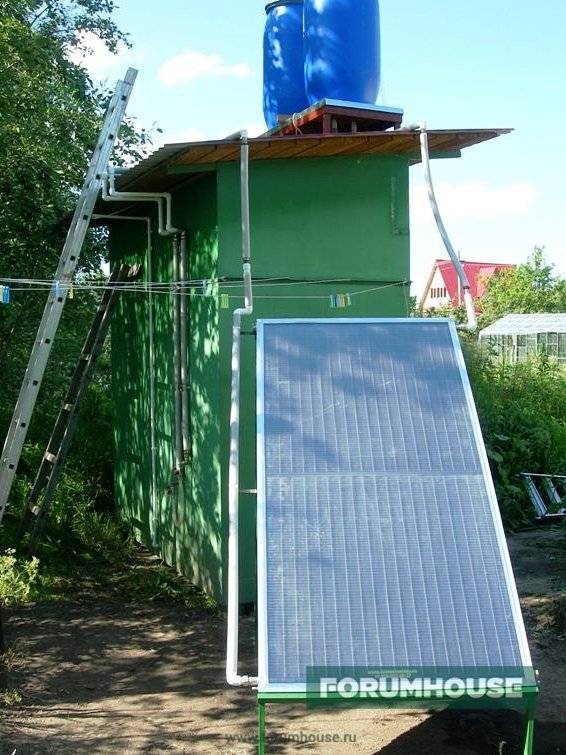

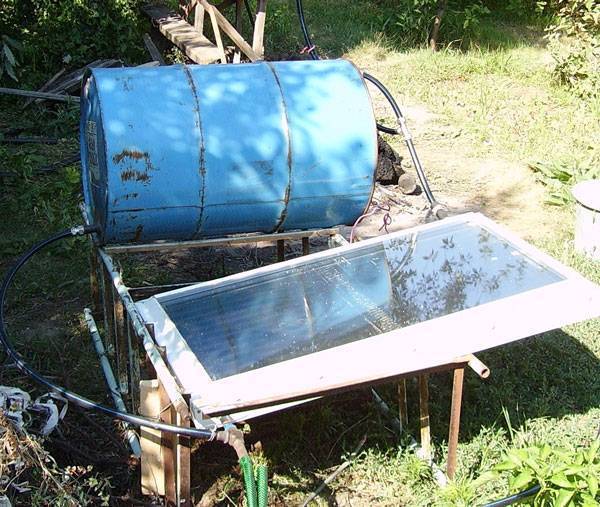

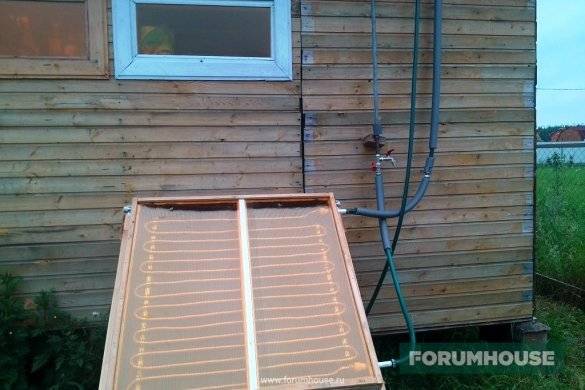

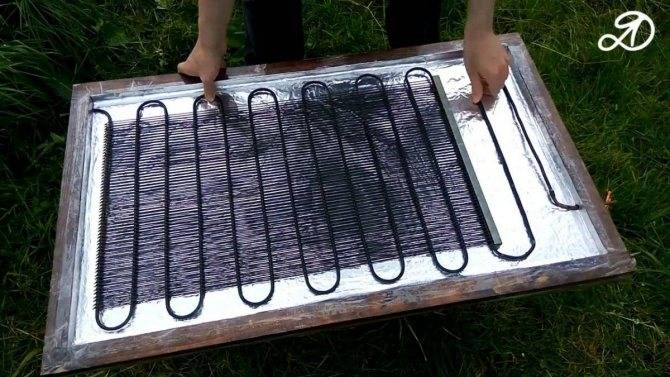

Самодельный солнечный водонагреватель состоит из плоской деревянной рамы (короба) с глухой задней стенкой. На дне размещается главный элемент устройства — абсорбер. Чаще всего он изготавливается из металлического листа, присоединённого к трубчатому коллектору. От контакта пластины абсорбера с трубами теплообменника зависит эффективность передачи энергии, поэтому эти детали приваривают или припаивают непрерывным швом.

Сам жидкостной контур представляет собой массив из вертикально установленных трубок. В верхней и нижней части они присоединяются к горизонтальным трубам увеличенного диаметра, которые предназначаются для подачи и отбора теплоносителя. Входное и выходное отверстие для жидкости располагают диагонально — за счёт этого обеспечивается полный отъём тепла от элементов теплообменника. В качестве теплоносителя используется антифриз для систем отопления или другие незамерзающие растворы.

Абсорбер покрывается светопоглощающей краской, сверху кладут стекло, а короб защищают слоем теплоизоляции. Для упрощения задачи площадь остекления делят на части, а чтобы увеличить производительность, применяют стеклопакеты. Закрытая конструкция создаёт в гелиоколлекторе эффект термоса и одновременно предотвращает потери тепла из-за ветра, дождя и других внешних факторов.

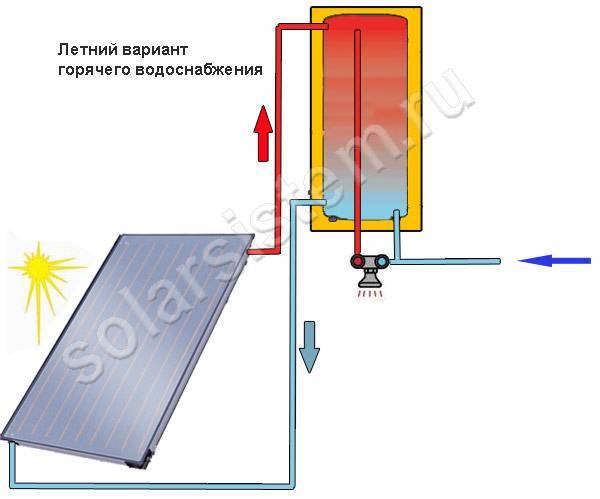

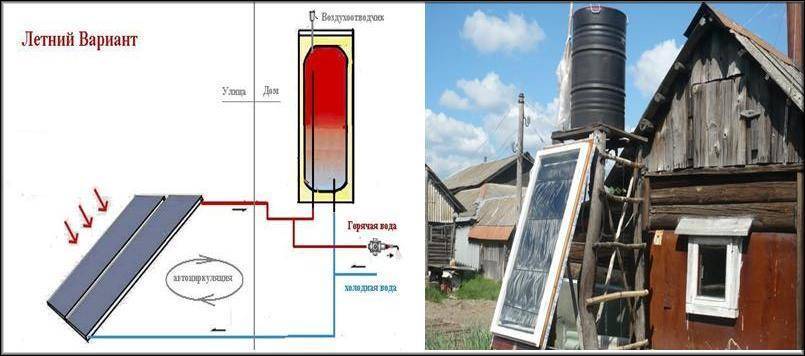

Солнечный водонагреватель работает так:

  1. Нагретая в гелиоколлекторе незамерзающая жидкость поднимается по трубкам и через ветку отбора теплоносителя попадает в теплоаккумулирующую ёмкость.
  2. Перемещаясь по теплообменнику, установленному внутри бака-аккумулятора, антифриз отдаёт тепло воде.
  3. Охлаждённая рабочая жидкость поступает в нижнюю часть контура солнечного водонагревателя.
  4. Нагретая в баке вода поднимается и отбирается для нужд горячего водоснабжения. Пополнение жидкости в теплоаккумулирующей ёмкости происходит за счёт водопровода, подключённого к нижней части. Если же гелиоколлектор работает как нагреватель системы отопления, то для кругообращения воды в замкнутом вторичном контуре применяют циркуляционный насос.

Постоянное движение теплоносителя и наличие теплового аккумулятора позволяет накопить энергию за то время, пока светит солнце, и постепенно расходовать её даже тогда, когда светило скрывается за горизонтом.

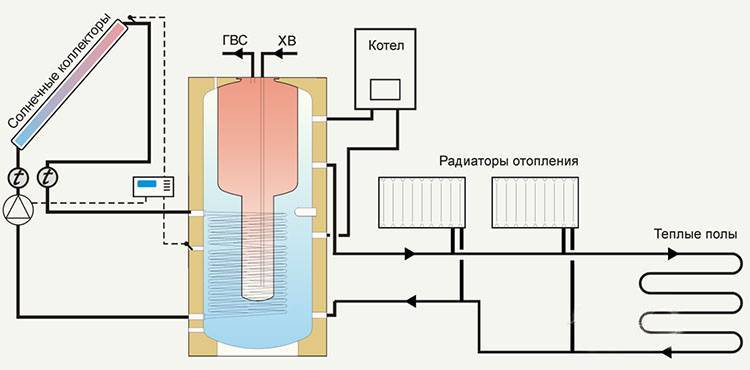

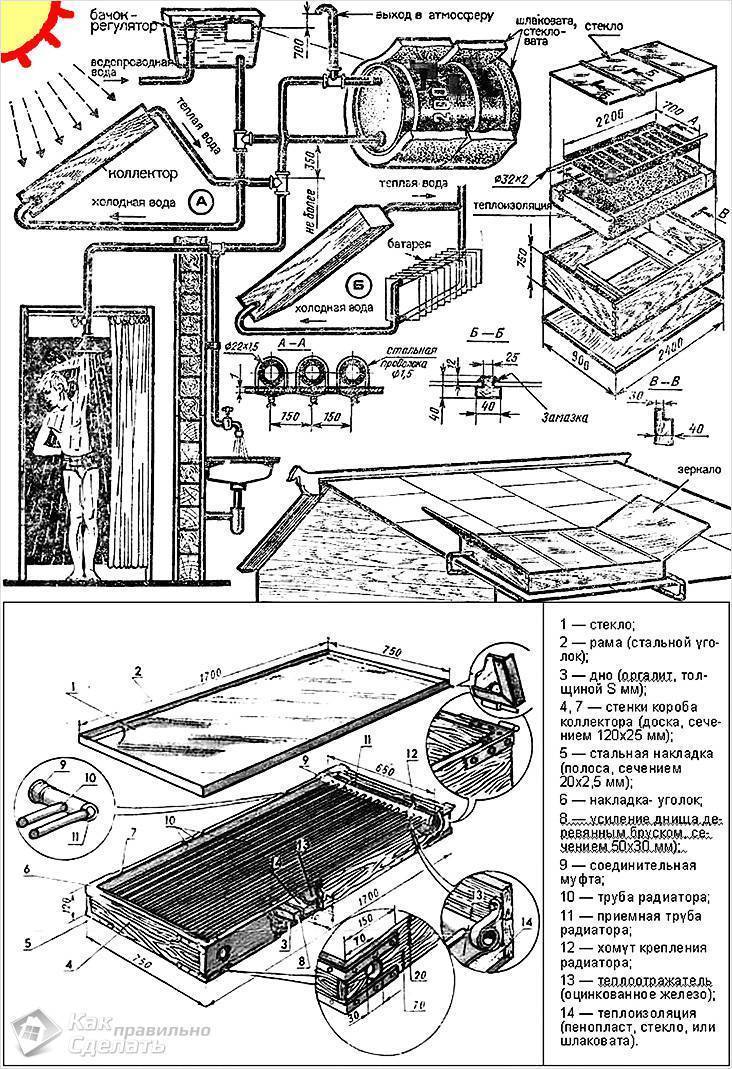

Схема подключения солнечного коллектора к накопительной ёмкости не так сложна

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

  • воздушные;
  • водяные плоские;
  • водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

  • Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
  • Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
  • Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

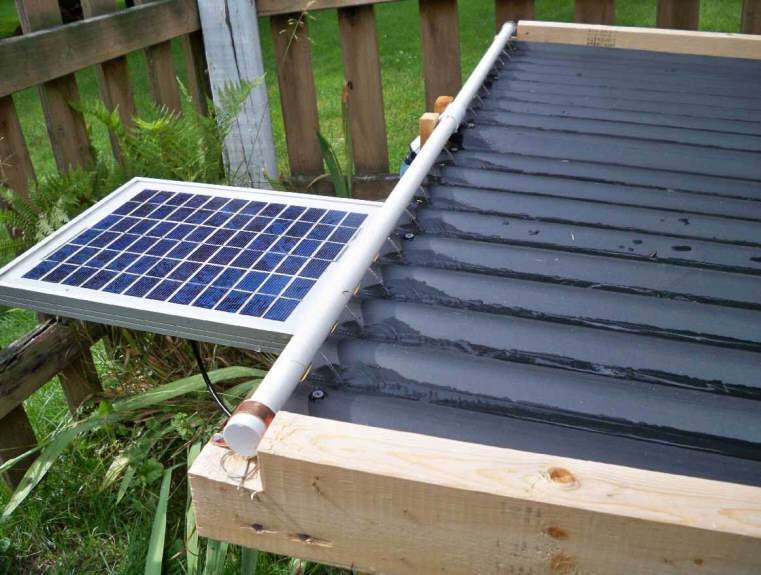

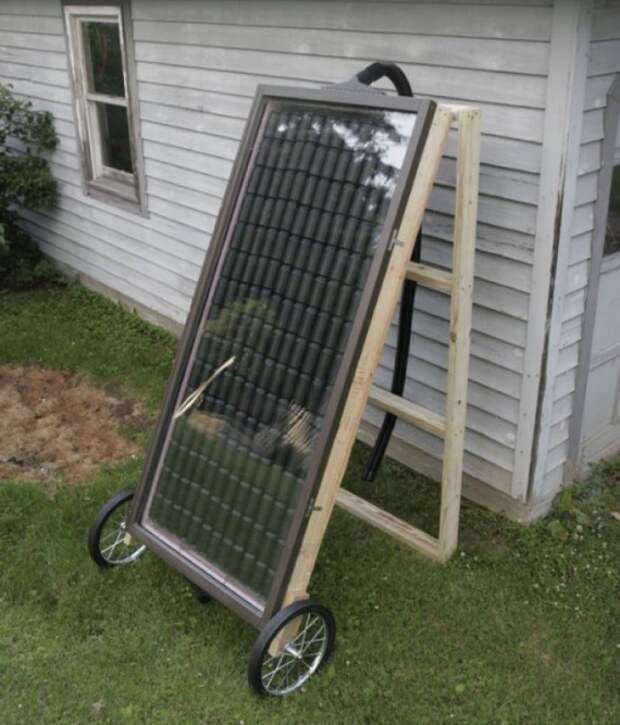

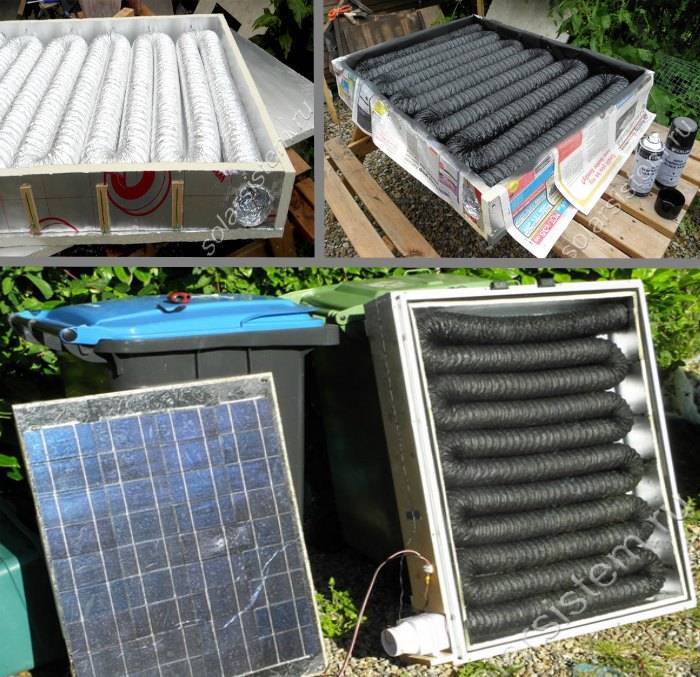

Варианты создания воздушного солнечного коллектора своими руками

Изготовление традиционного воздушного солнечного коллектора для отопления дома своими руками начинается с создания каркаса из деревянных досок. Заднюю и торцевые стенки следует утеплить минватой. Корпус закрепляется на стене. Все зазоры необходимо заизолировать монтажной пеной. По боковым сторонам выполняются отверстия под патрубки для входа и выхода воздушных масс. Наружные элементы надежно обматываются теплоизоляционным материалом.

В качестве абсорбера используется перфорированный металлический лист из алюминия, который характеризуется высокой теплопроводностью и низкой стоимостью. Для увеличения селективных качеств он покрывается черной краской. Сверху укладывается лист из стекла или поликарбоната.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкцияСамодельный воздушный солнечный коллектор из гофротрубы

Абсорбер может быть выполнен из водопроводных труб прямоугольного сечения, которые устанавливаются на лист из алюминия и фиксируются к нему с помощью монтажной ленты и саморезов. Задняя стенка деревянного корпуса утепляется минеральной ватой, а боковые – пенополистиролом. Трубы окрашиваются в черный цвет и покрываются листом закаленного стекла или поликарбоната.

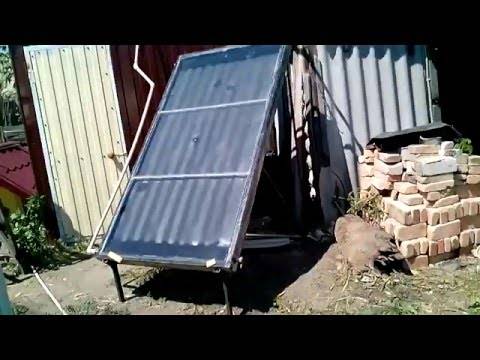

Еще более простая конструкция изготавливается из профнастила. Каркас выполняется из деревянных брусков. В дне проделывается выходное отверстие. На брус укладывается профнастил со множеством отверстий по всей площади изделия, которые обеспечат приток воздуха.

Хорошим решением является сооружение воздушного коллектора на окне. Это довольно эффективный вариант, позволяющий неплохо обогреть помещение. Каркас изготавливается из алюминиевых рамок и крепится к окну в виде москитной сетки. Задняя стенка выполняется из листа алюминия, в котором проделываются отверстия в нижней, (для забора холодного воздуха) и в верхней (для отведения теплого воздуха) частях. Роль абсорбера может также выполнять черная фольга, которая покрывается защитной пленкой ПВХ.

Выгодно ли это

Определить, выгодно ли использовать солнечные коллекторы, каждый определяет для себя индивидуально, в зависимости от региона проживания, потребности в тепловой энергии и в зависимости от финансовых возможностей. Регион проживания – это важный критерий, при определении эффективности использования устройств, служащих для преобразования энергии солнца в другие виды энергии. Солнечная активность (продолжительность солнечного сияния), в разных регионах нашей страны разная, что видно на приведенной ниже схеме.

При необходимости создать абсолютно автономную систему, от внешних, традиционных поставщиков тепловой энергии, следует помнить, что, установив только коллектор, создать подобную систему не получится, т. к. для создания циркуляции теплоносителя, работы системы автоматики, необходима электрическая энергия. Поэтому, для полной автономии, необходимо проработать вопрос по независимому электроснабжению подключаемого объекта. Следовательно, для того, чтобы сделать абсолютно независимую систему, потребуются дополнительные финансовые затраты, что увеличит срок окупаемости оборудования.

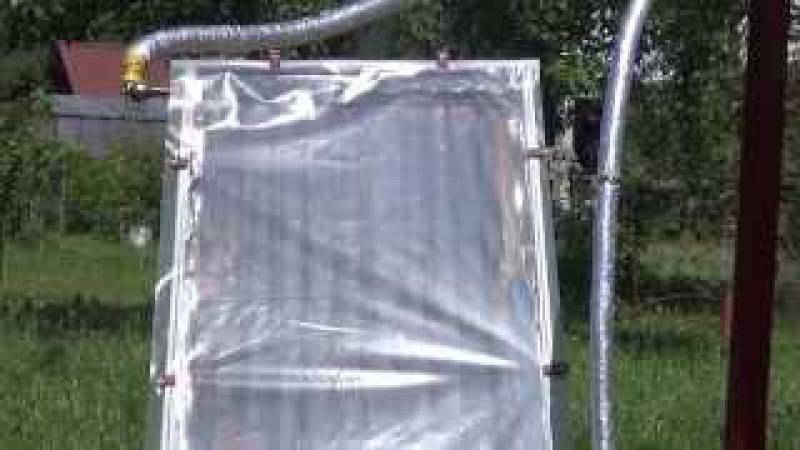

Как сделать водонагреватель своими руками?

Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:

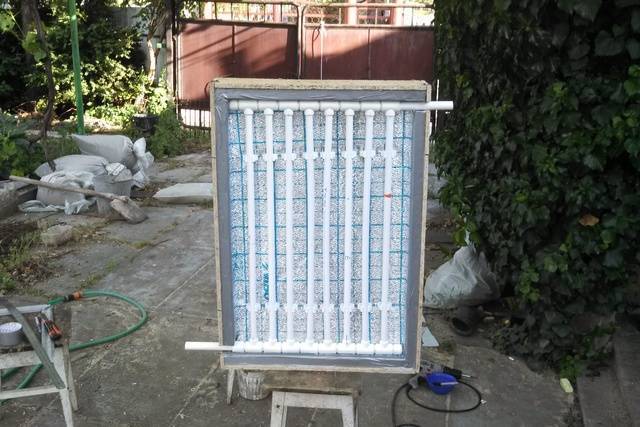

Из поликарбоната

Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.

Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.

В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.

На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.

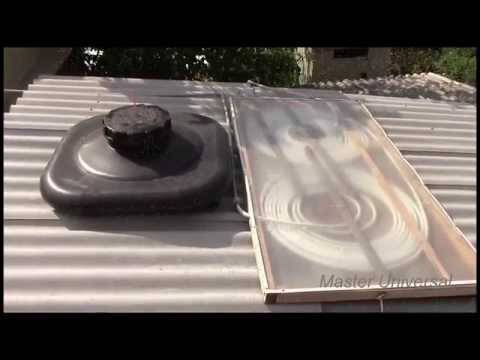

Из пластиковых бутылок

Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.

Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.

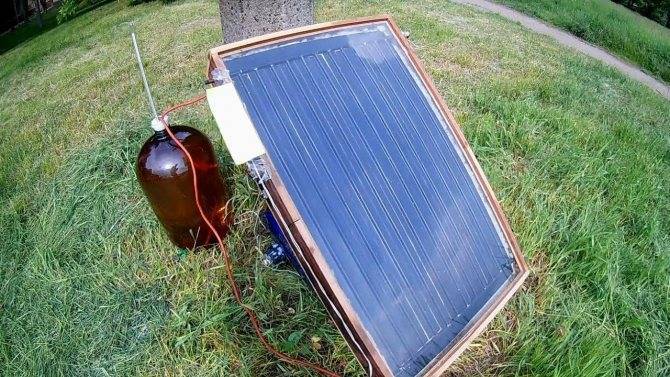

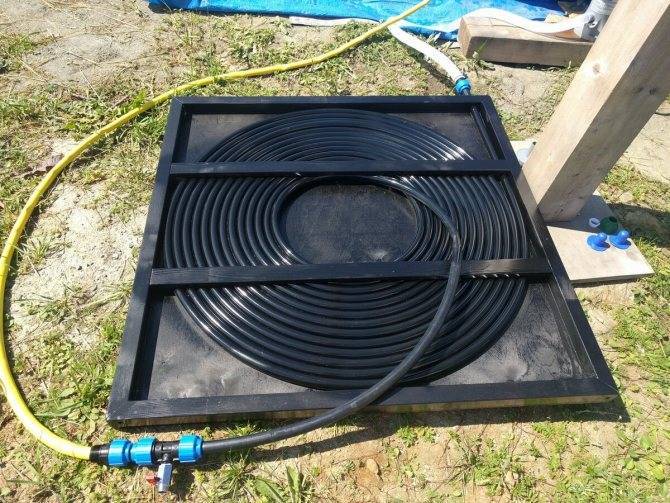

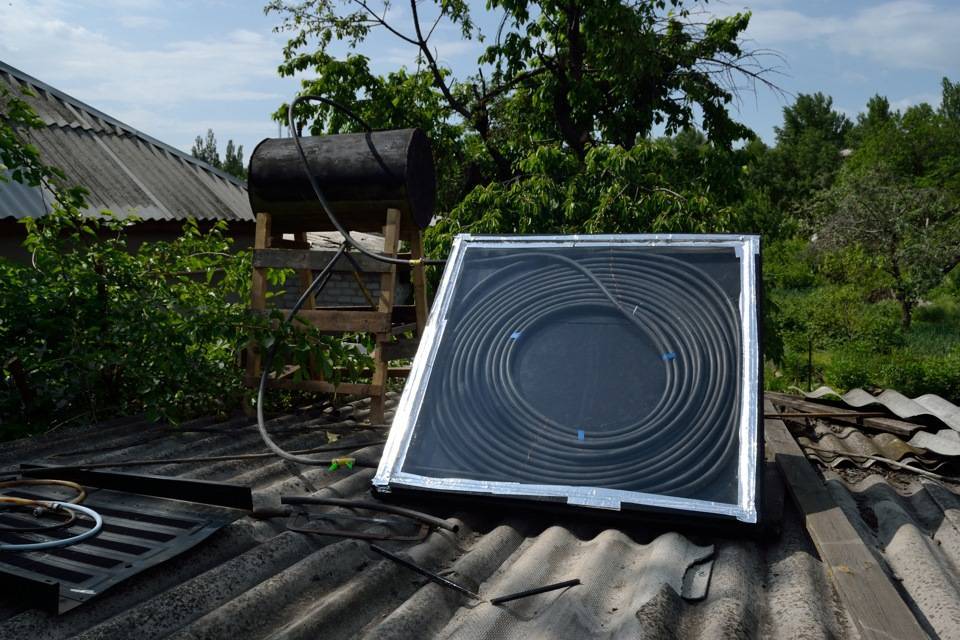

Как сделать своими руками

При наличии свободного времени и умении работать с ручным инструментом, плоский солнечный коллектор можно изготовить самостоятельно, для это потребуются:

  • шланг для воды темного цвета(черного);
  • циркуляционный насос, оснащенный электрическим двигателем с рабочим напряжением 220,0 Вольт;
  • фасонная арматура (для подключения к насосу и бассейну);
  • какой-либо материал, имеющийся в наличии, из которого можно изготовить подложку или ящик –короб, служащий для размещения шланга, скрученного в улитку.

При наличии пиломатериалов (обрезная доска, фанера, листы OSB) из них делается ящик, внутренняя поверхность которого окрашивается в черный цвет.

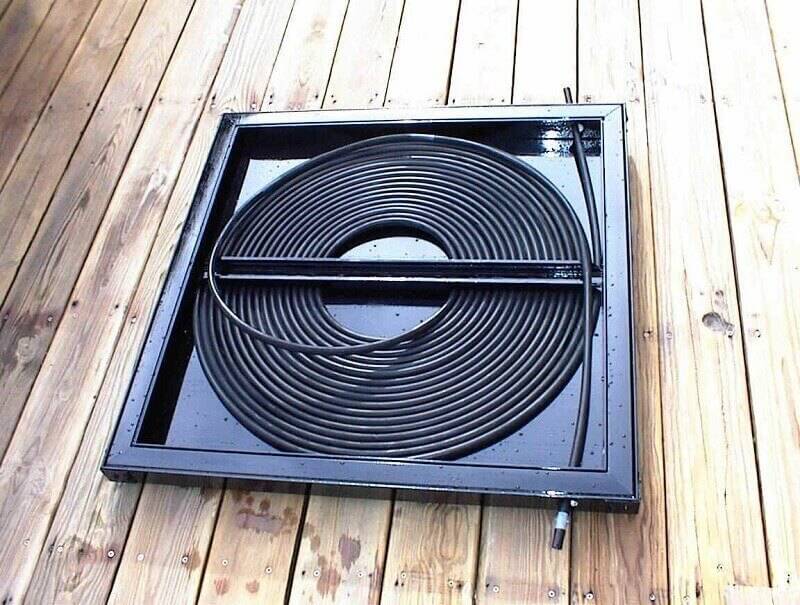

Во внутренне пространство укладывается шланг в виде спирали, при этом для его закрепления могут быть использованы хомуты или клипсы, предназначенные для водопроводных труб.

В боковых стенках прорезаются отверстия, через которые выводятся концы шланга.

Один конец подключается к циркуляционному насосу, а второй выводиться в бассейн.

Для обеспечения нагрева воды в заданном диапазоне в автоматическом режиме, в цепь питания двигателя циркуляционного насоса можно установить пускатель, во вторичную цепь которого следует включить датчик температуры. Сам датчик следует разместить в бассейне.

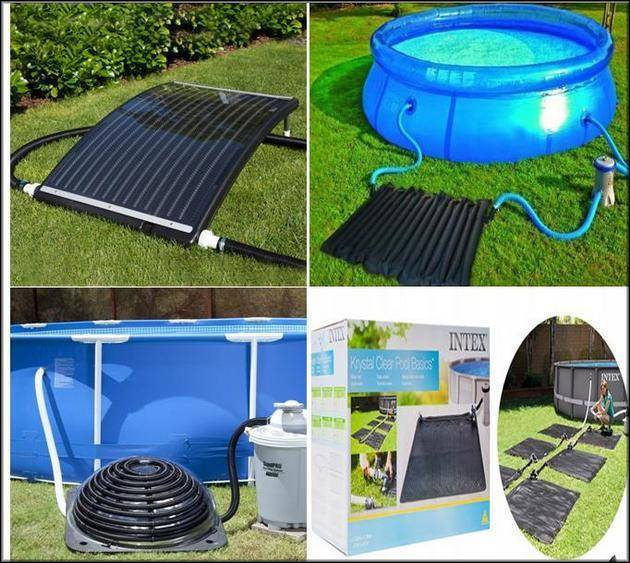

Какая разновидность устройства подойдет для нагрева воды?

Среди всех существующих разновидностей, оптимальным вариантом для подогрева воды в бассейне является всесезонный вакуумный солнечный коллектор. Он обеспечивает быстрое преобразование солнечного света в тепловую энергию благодаря наличию специальных вакуумных трубочек с напылением.

Даже в морозную погоду гарантируется идеальная теплоизоляция, при которой практически отсутствуют потери тепла. Для полноценной и бесперебойной работы такой системы требуется дополнительное оборудование, включающее в себя насосную группу, расширительный бак и контроллер.

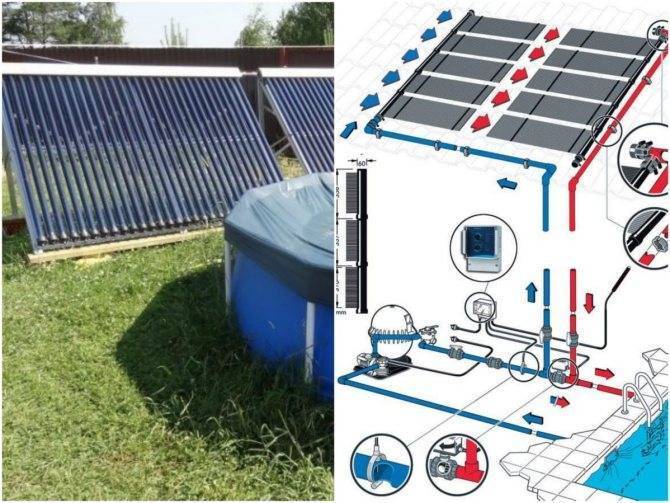

Принцип работы достаточно прост — вода из бассейна при помощи фильтрационного насоса прокачивается через коллектор и прогревается до заданного уровня температуры.

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Виды солнечных коллекторов

Планируя солнечный коллектор своими руками и установить в доме, необходимо определиться с типом конструкции:

  • Воздушный
  • Вакуумный

  • Плоский

Модели, у которых теплоносителем является воздух, используются крайне редко. Это связано со свойствами жидкости — тепло она проводит значительно лучше, чем газ. Воздушные коллекторы чаще делают плоской формы, чтобы воздух, контактируя с поглощающим устройством, естественным образом нагревался.

схема воздушного солнечного коллектора

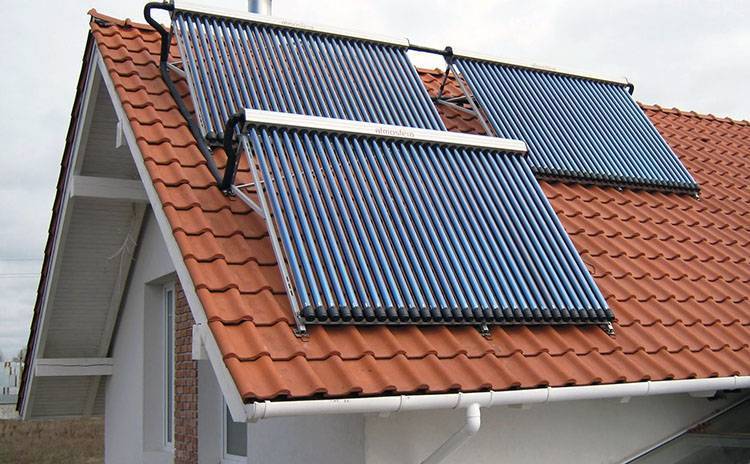

Вакуумные солнечные коллекторы

Вакуумные модели самые сложные. Вместо коробки, которая покрывается стеклом, у него используются большие по габаритам трубки из стекла. Внутри них имеются трубочки с меньшим диаметром, в которых находится абсорбер, собирающий тепловую энергию. Между трубками – вакуум, он выполняет роль теплоизолятора.

схема вакумного солнечного коллектора

Плоские солнечные коллекторы

Самым распространенным является плоский солнечный коллектор, внутри которого располагается специальный абсорбирующий слой, помещенный в стеклянную коробку. Он соединяется с трубками, по которым перемещается жидкий теплоноситель (чаще пропилен-гликоль).

схема плоского солнечного коллектора

Но решаясь смастерить солнечный коллектор своими руками, необходимо понимать, что сделать столь сложные устройства невозможно, аналогичные промышленным. К тому же, их КПД будет значительно ниже, меньше эксплуатационный срок, но и материальные вложения тоже.

Хотите узнать больше про альтернативное отопление дома ?

Читайте так же, о том как сделать отопление дома на солнечных батареях

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Актуальность организации гелиосистемы

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

  • Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
  • Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
  • Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Что такое солнечный водонагреватель

Коллектор (водонагреватель) — это прибор, который собирает энергию солнечных лучей и превращает её в тепло. Солнце нагревает находящийся в коллекторе теплоноситель, который дальше используется для устройства горячего водоснабжения и отопления или выработки электроэнергии.

Современные солнечные водонагреватели могут быть сложными, но прибор для собственных нужд под силу изготовить самостоятельно любому владельцу частного дома. Главное — разобраться, для чего необходимо это устройство.

Три коллектора полностью обеспечивают потребности семьи в горячей воде и отоплении

Сфера использования гелиоустановок

В нашей стране словосочетание солнечный водонагреватель у многих всё ещё ассоциируется с чёрным баком на крыше будки летнего душа, но во всём мире эта технология успешно используется. Гелиоколлекторы распространены в южных регионах Европы. Жители частных домов в Италии, Испании и Греции по закону обязаны пользоваться солнечными водонагревателями. Не отстаёт от запада и Китай. Там солнечные водонагреватели устанавливают на крышах высоток и обеспечивают горячей водой все квартиры. В 2000 году в мире насчитывалось столько гелиоустановок, что собранные вместе они заняли бы более 71 млн м2. Почти 15 млн м2 из них были бы европейскими.

Солнечные вакуумные коллекторы почти полностью занимают крыши китайских новостроек

Применяются такие приборы для горячего водоснабжения бытовых помещений и промышленных зданий, отопления частных домов, административных построек, цехов. Наиболее востребованы они в пищевой и текстильной промышленности, поскольку именно в этой сфере есть множество производственных процессов с использованием горячей воды.

В частном секторе на каждого человека из Германии приходится 0,14 м2 площади солнечного коллектора, из Австрии — 0,45 м2, с Кипра — 0,8 м2, а из России — 0,0002 м2. Интенсивность солнечного освещения в России всего на 0,5 кВт*ч/м2 меньше, чем на юге Германии. Это значит, что низкая популярность солнечных коллекторов в северных регионах обусловлена не географическими причинами.

С обширной системой коллекторов можно подогревать даже воду для бассейна

Воздушный коллектор

Воздушный коллектор является одной из самых успешных разработок. Но солнечные батареи воздушного типа встречаются очень редко. Такие устройства не пригодны для отопления дома или горячего водоснабжения. Их применяют для кондиционирования воздуха. Теплоносителем является кислород, который нагревается под воздействием солнечной энергии. Солнечные батареи данного типа идентифицируются с ребристой стальной панелью, выкрашенной в темный оттенок. Принцип действия данного устройства представляет собой натуральную или автоматическую подачу кислорода в частные дома. Кислород при помощи солнечных излучений прогревается под панелью, создавая при этом кондиционирование воздуха.

Разрешено устанавливать воздушный коллектор можно в частные дома, коммерческие помещения.

Создание солнечного коллектора своими руками

  • объем аккумуляторного бака в 100-150 л длина трубы теплообменника 7 м, площадь коллектора 2 м2;
  • объем аккумуляторного бака в 150-300 л длина трубы теплообменника 9 м, площадь коллектора 3 м2;
  • объем аккумуляторного бака в 200-400 л длина трубы теплообменника 12 м, площадь коллектора 4 м2.

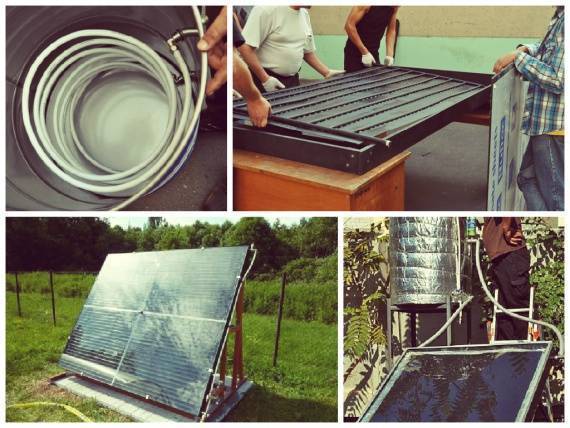

Инструкция по самостоятельной сборке.

Короб

Сделать его можно из фанерного или пластикового листа и деревянных реек, закрепленных по его периметру в качестве бортов.

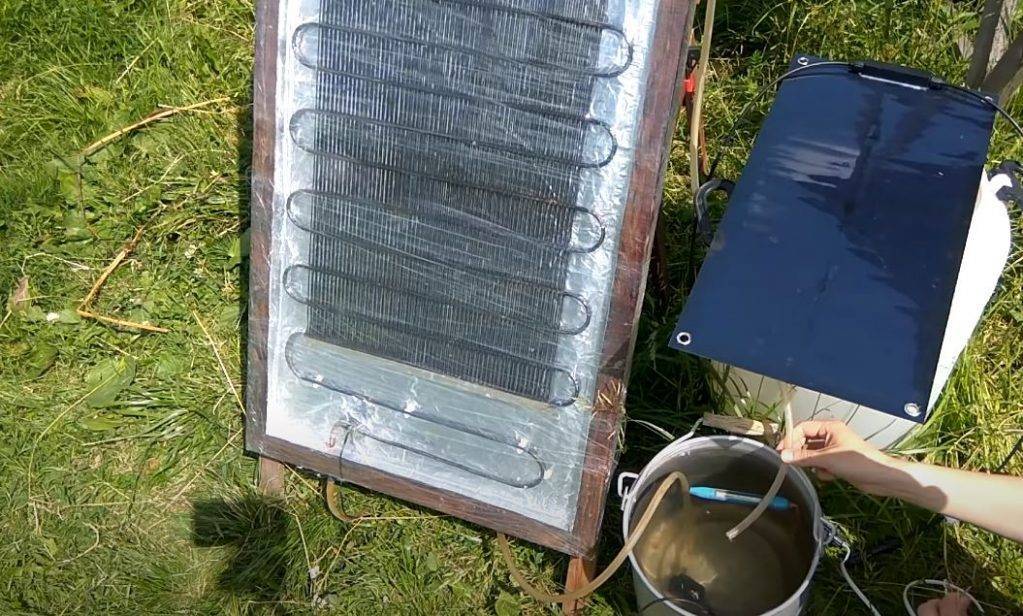

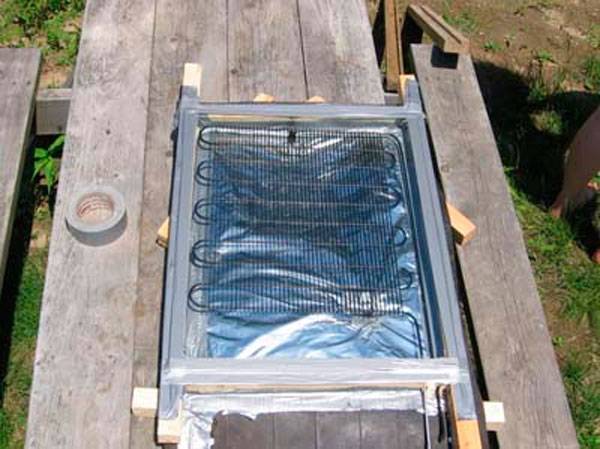

Теплообменник

Для его изготовления необходимо сварить решетку или согнуть из металлических труб, которые и будут использоваться для нагрева теплоносителя. Готовое изделие закрепить скобами на второй лист пластика или фанеры и окрасить черной матовой краской.

Приклеить утеплитель по всей площади короба.

Сборка

Установить теплообменник в подготовленный короб. Сверху поглотителя установить стекло, предварительно промазав места его соприкосновения с коробом герметиком на основе силикона. Самодельный поглотитель солнечного тепла готов.

Изготовление аккумулятора тепла

Из медной трубы следует сделать змеевик, после чего поместить его в подготовленную емкость, предварительно проделав отверстия для входа и выхода теплоносителя. Вывести через уплотнения из аккумулятора концы теплообменника.

Утепление

Необходимо тщательно утеплить бак-аккумулятор минеральной ватой.

Для сохранности утеплительного слоя закрыть его листом оцинкованного металла, создав своеобразный «чехол».

Монтаж

Следует изготовить опорную конструкцию под аккумулятор тепла и установить рядом с ним готовый солнечный коллектор. После чего все устройства соединить тепловым контуром.

Запуск системы

Для нагрева воды и подачи ее в здание следует заполнить систему антифризом, а аккумулятор тепла водой. Через 20-30 минут вода в баке начнет нагреваться, после чего ее можно использовать для отопления помещения или других нужд.

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

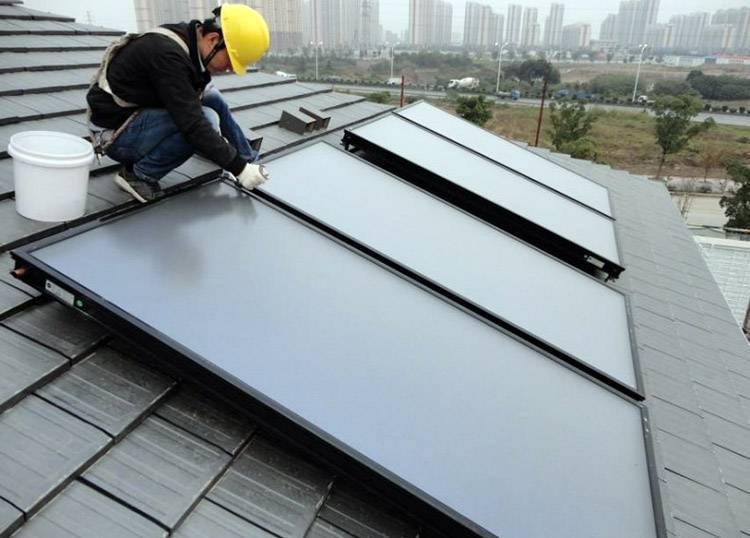

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

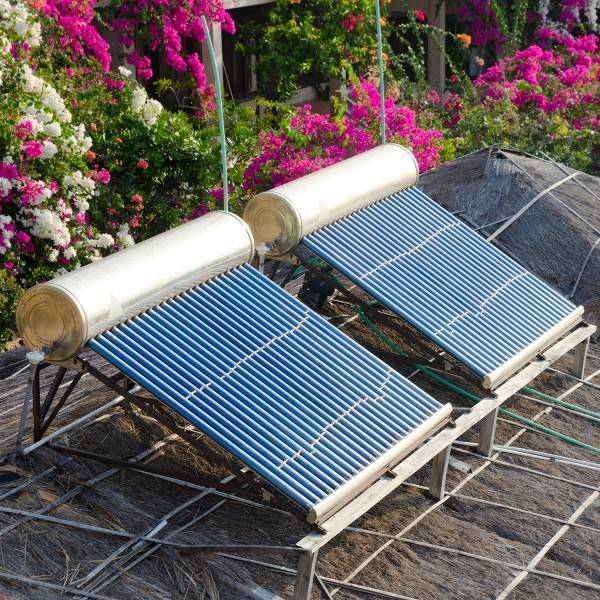

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Оцените статью
