Отопление частного дома солнечными батареями: схемы и устройство

Как использовать солнечную энергию

Способы использования энергии небесного тела не относятся к инновационным технологиям, солнечное тепло используется давно и с большим успехом. Однако в основном это относится к Австралии, некоторым странам Европы, Америки и южным регионам, где альтернативные источники энергии можно получать в течение всего года.

Некоторые северные регионы испытывают нехватку естественной радиации, поэтому ее используют как дополнительный или резервный вариант.

Галерея изображенийФотографии из Солнечные батареи – это один из способов получить практически бесплатную, бесплатную энергию, излучаемую небесным телом. Устройство автономной солнечной системы целесообразно в регионах с большим количеством солнечных дней, не связанных со среднегодовой температурой. Морозно-холодные солнечные системы дают энергию для нагрева воздуха, пара или воды, летом – нагретую воду. Солнечные электростанции – это виды зеленой, экологически чистой и возобновляемой энергии. Пока что эффективность солнечных электростанций слишком зависит от количества солнечных дней. Выгодно только в южных широтах. В средней полосе и на севере он может служить только резервным источником Солнечные батареи на юге стран СНГ смогут обеспечить загородный дом электричеством, горячей водой и теплоносителем для контуров отопления Солнечные системы тоже используются в качестве резервного источника энергии приносит достаточно высокий экономический эффект, снижая нагрузку на основные варианты производства энергии. Пассивное использование солнечной энергии. Вариант установки солнечных панелей. Оптимальное расположение частной солнечной системы. Расположение солнечной панели вдоль карниза система на склоне плоской кровли Солнечная электростанция как резервный источник Работа от батарей в южных регионах стран СНГ Реальные преимущества солнечной системы в частном секторе

Посредниками между солнечными лучами и механизмом выработки энергии выступают солнечные панели или коллекторы, которые различаются по назначению и конструкции.

Батареи накапливают энергию солнца и позволяют использовать ее для питания бытовых приборов. Это панели с фотоэлементами с одной стороны и запорным механизмом с другой. Можно поэкспериментировать и собрать аккумулятор самостоятельно, но проще купить готовые элементы – выбор достаточно большой.

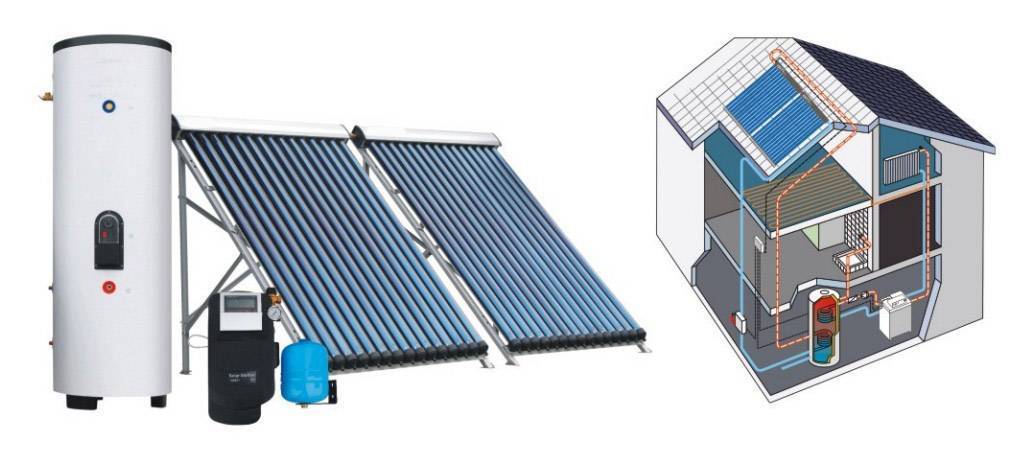

Солнечные системы (солнечные коллекторы) являются частью системы отопления дома. Большие ящики, изолированные с охлаждающей жидкостью, например батареи, устанавливаются на приподнятых экранах, обращенных к солнцу или скатам крыши.

Отопление частного дома солнечными батареями: схемы и устройствозаблуждение, что абсолютно все северные регионы получают гораздо меньше естественного тепла, чем южные. Предположим, на Чукотке или в центральной Канаде солнечных дней намного больше, чем на юге Великобритании

Для повышения эффективности панели размещены на динамических механизмах, которые напоминают систему слежения: они вращаются, чтобы следовать за движением солнца. Процесс преобразования энергии происходит в трубках, помещенных внутри ящиков.

Основное различие между солнечными системами и солнечными панелями заключается в том, что первые нагревают теплоноситель, а вторые накапливают электричество. Отапливать помещение с помощью фотоэлементов можно, но схемы устройства нерациональны и подходят только для тех мест, где не менее 200 солнечных дней в году.

Отопление частного дома солнечными батареями: схемы и устройствоСхема отопительного прибора с солнечным коллектором, подключенным к котлу и резервным источником электроэнергии (например, газовым котлом), работающим на традиционном топливе (+)

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

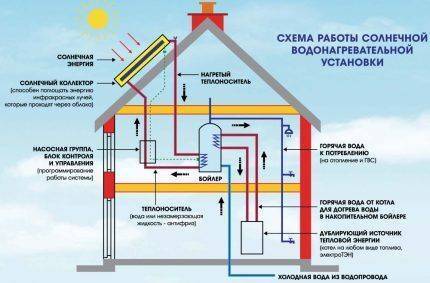

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

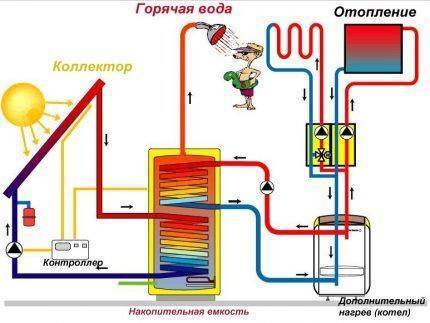

Отопление частного дома солнечными батареями: схемы и устройствоЗимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

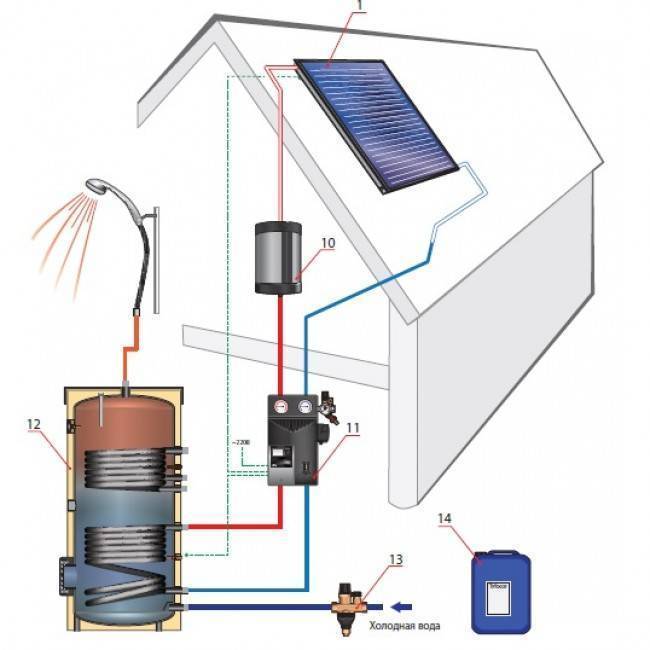

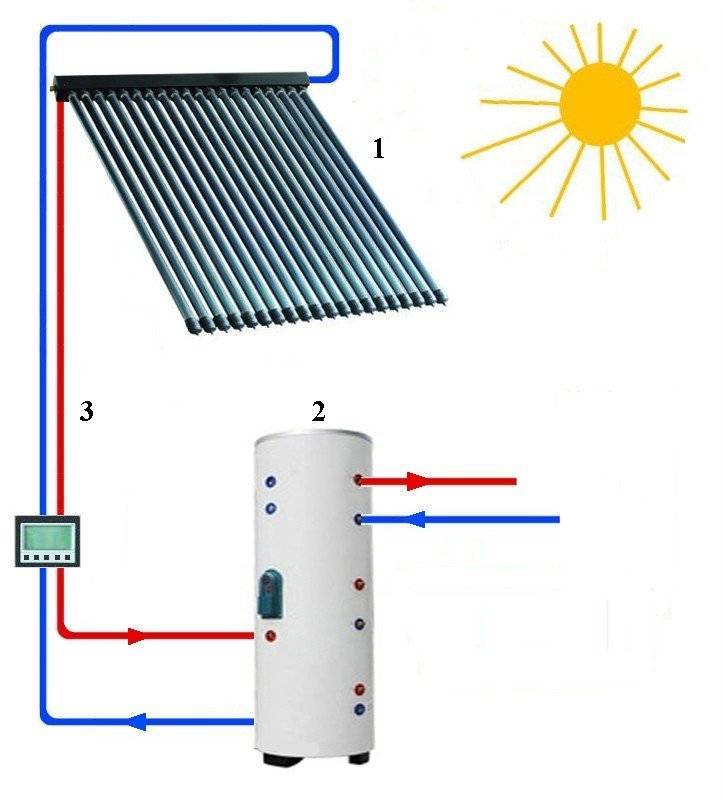

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

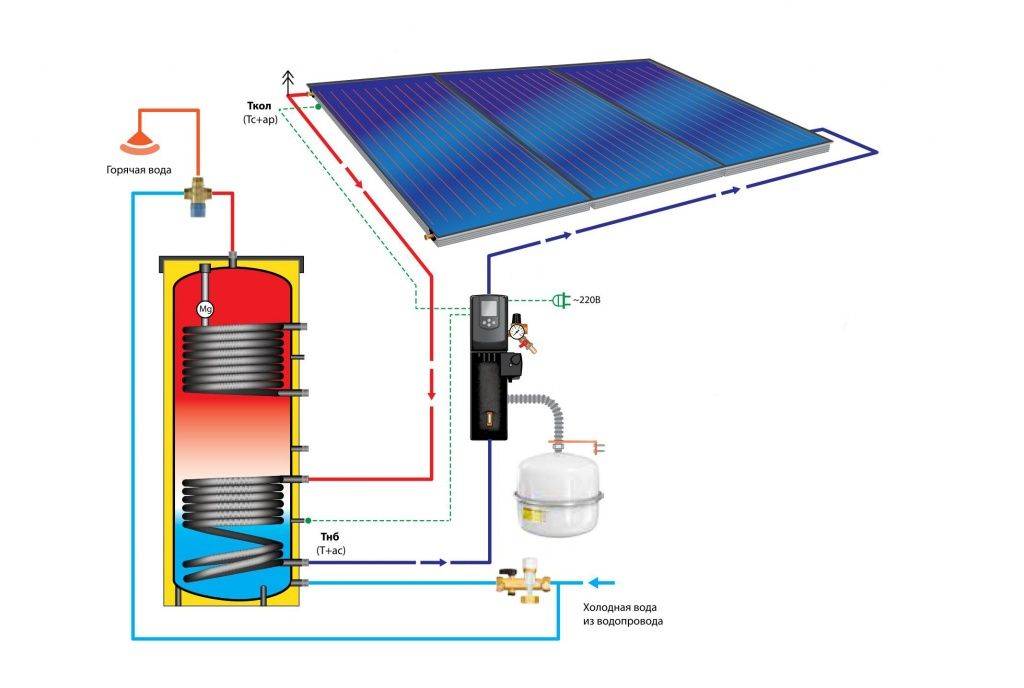

Отопление частного дома солнечными батареями: схемы и устройствоЧтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

Отопление частного дома солнечными батареями: схемы и устройствоПри снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

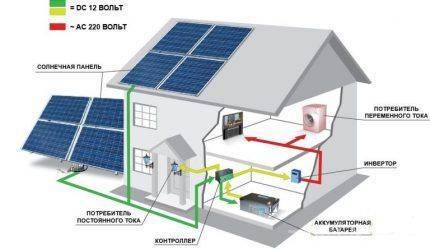

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

  • Непосредственно фотоэлементы / солнечная панель;
  • Инвертор, преобразовывающий постоянный ток в переменный;
  • Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Плюсы и минусы альтернативной отопительной системы

Достоинств у солнечной системы обогрева не так много, но каждое из них весомо и может стать причиной для частных экспериментов:

  • Экологические достоинства. Это безопасный для жильцов дома и окружающей природы, чистый источник тепла, не требующий применения традиционных видов топлива.
  • Автономность. Владельцы систем абсолютно не зависят от цен на энергоносители и от экономической обстановки в стране.
  • Экономичность. При сохранении традиционной отопительной системы появляется возможность снизить затраты на оплату горячего водоснабжения.
  • Общедоступность. Для установки солнечных систем не нужно разрешения из государственных инстанций.

Но существует и неприятные моменты, способные испортить общую картину. Например, для определения эффективности работы системы потребуется продолжительный период – не менее 3 лет (при условии, что солнечной энергии достаточно и она используется активно).

Отопление частного дома солнечными батареями: схемы и устройствоУстановка только солнечных модулей потребует больших вложений: самые дешевые кремниевые панели обойдутся не менее 2200 руб. за штуку, а поликристаллические шестидиодные элементы первой категории – до 17000 за штуку. Подсчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

  • высокие цены на оборудование, необходимое для запуска системы в эксплуатацию;
  • прямая зависимость количества произведенного тепла от географического положения и погоды;
  • обязательное наличие резервного источника, например, газового котла (на практике зачастую резервной оказывается гелиосистема).

Чтобы добиться большей отдачи, приходится регулярно следить за исправностью коллекторов, очищать их от мусора и беречь от образования наледи в заморозки. Если температура часто опускается ниже отметки 0ºС, нужно позаботиться о дополнительной теплоизоляции не только элементов гелиосистемы, но и дома в целом.

Актуальность организации гелиосистемы

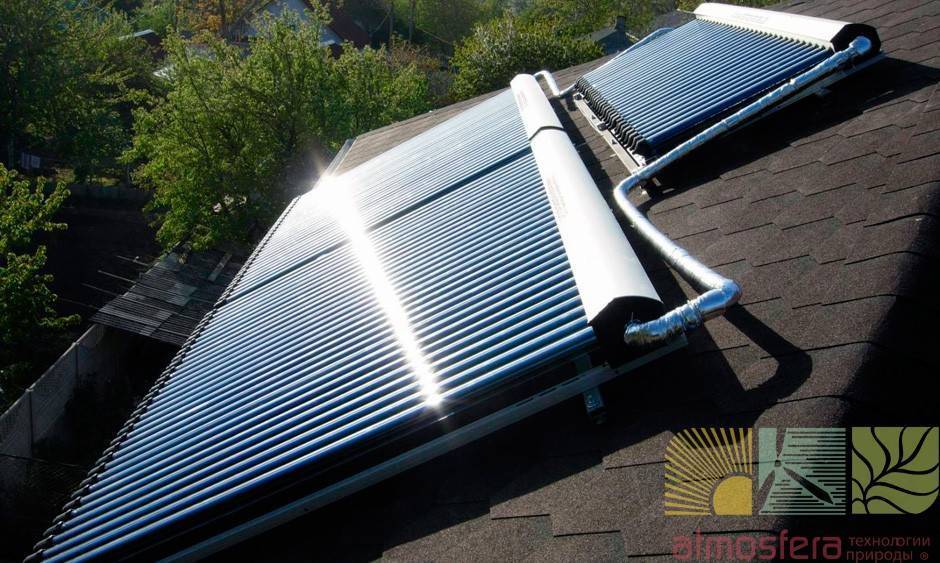

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

  • Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
  • Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
  • Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

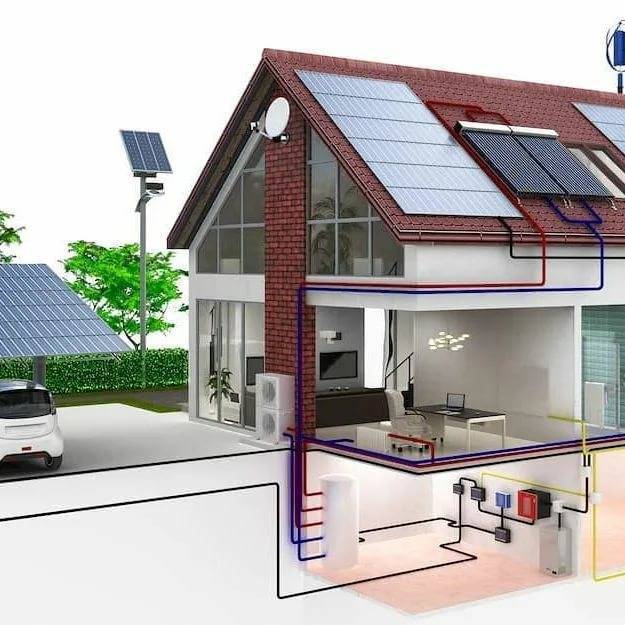

Солнечные электростанции в отоплении дома

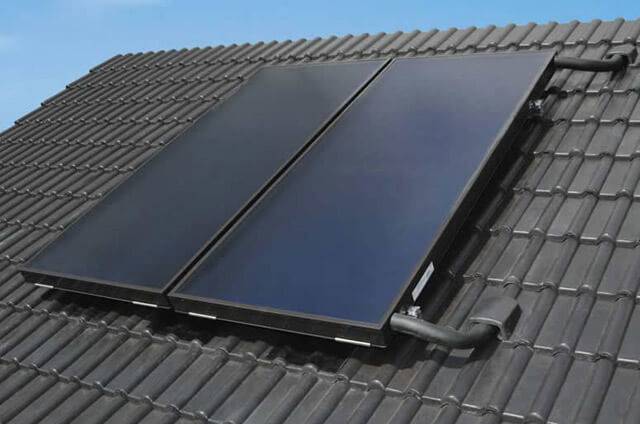

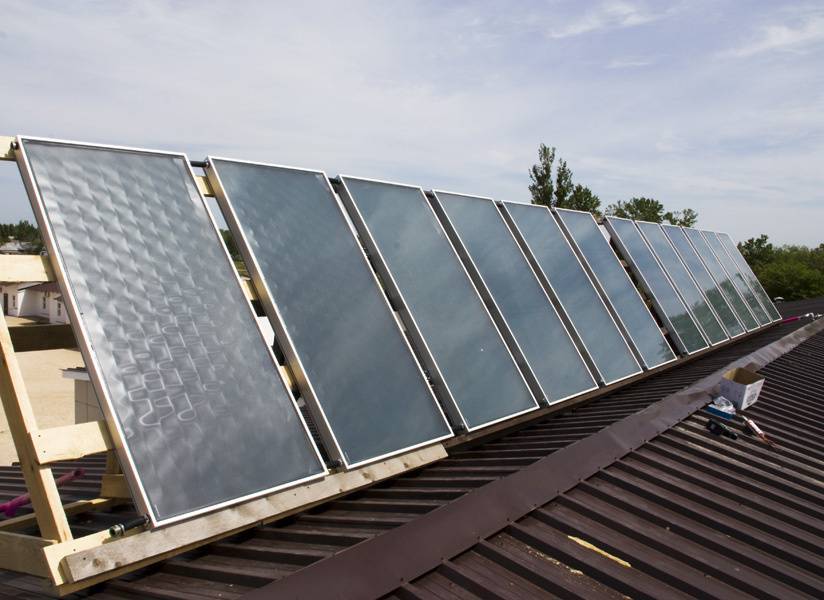

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Метод повышения продуктивности

Обычно после экспериментов с небольшим количеством солнечных модулей домовладельцы идут дальше и улучшают систему различными способами.

Отопление частного дома солнечными батареями: схемы и устройствоСамый простой способ – увеличить количество задействованных модулей, соответственно привлечь дополнительное пространство для их размещения и приобрести более мощное сопутствующее оборудование

Что делать, если не хватает свободного места? Вот несколько рекомендаций по повышению эффективности солнечной станции (с фотоэлементами или коллекторами):

Изменение ориентации форм. Элементы в движении относительно положения солнца. Проще говоря, установка основного корпуса панелей происходит с южной стороны. В светлое время суток также оптимально использовать поверхности, обращенные на восток и запад.

Регулировка угла наклона. Производитель обычно указывает, какой угол является наиболее предпочтительным (например, 45º), но иногда при установке необходимо внести свои коррективы с учетом географической широты.

Выберите правильное место для установки. Крыша подходит, потому что чаще всего это самый верхний этаж и не затеняется другими объектами (например, садовыми деревьями). Но есть и более подходящие участки: вращающиеся устройства для отслеживания солнца.

Когда элементы расположены перпендикулярно солнечным лучам, система работает более эффективно, но на устойчиво закрепленной поверхности (например, на крыше) это возможно только в течение короткого периода времени. Чтобы увеличить его, они изобрели практические устройства слежения.

Отопление частного дома солнечными батареями: схемы и устройствоМеханизмы слежения – это динамические платформы, которые вращаются своей плоскостью вслед за солнцем. Благодаря им производительность генератора увеличивается примерно на 35-40% летом и на 10-12% зимой %

Большой недостаток устройств слежения – их дороговизна. В некоторых случаях это не окупается, поэтому нет смысла вкладываться в бесполезные механизмы.

Подсчитано, что 8 панелей – это минимальное количество, при котором затраты окупятся со временем. Можно использовать 3-4 модуля, но при одном условии: если они напрямую, в обход аккумуляторов, подключены к водяному насосу.

Буквально на днях Tesla Motors объявила о создании крыши нового типа со встроенными солнечными батареями. Илон Маск сказал, что модифицированная крыша будет дешевле, чем обычная крыша с установленными на ней коллекторами или модулями.

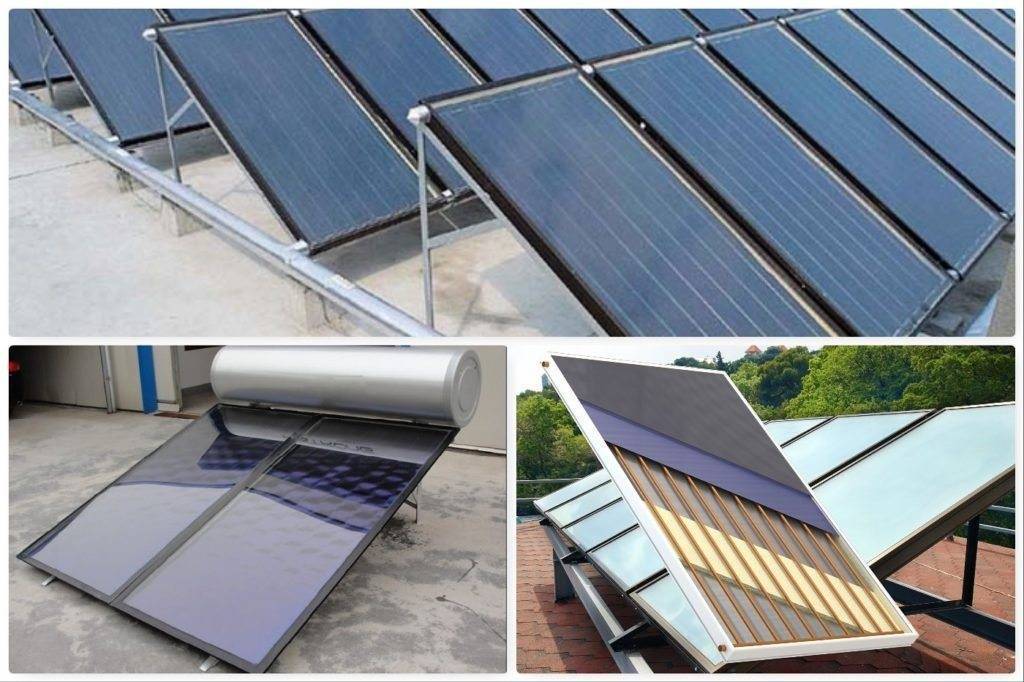

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Отопление частного дома солнечными батареями: схемы и устройство

Солнечные коллекторы имеют ряд достаточно важных характеристик:

  • По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
  • По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
  • Соотношение общей и апертурной площади.
  • Коэффициент полезного действия.

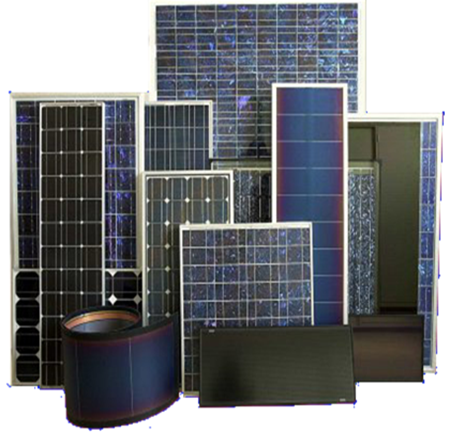

Виды солнечных модулей-панелей

Гелиопанели-модули собираются из солнечных элементов, иначе – фотоэлектрических преобразователей. Массовое применение нашли ФЭП двух видов.

Они отличаются используемыми для их изготовления разновидностями полупроводника из кремния, это:

  • Поликристаллические. Это солнечные элементы, изготовленные из кремниевого расплава путем длительного охлаждения. Несложный метод производства обуславливает доступность цены, но производительность поликристаллического варианта не превышает 12%.
  • Монокристаллические. Это элементы, полученные в результате нарезки на тонкие пластины искусственно выращенного кремниевого кристалла. Самый продуктивный и дорогой вариант. Средний КПД в районе 17 %, можно найти монокристаллические фотоэлементы с более высокой производительностью.

Поликристаллические солнечные элементы плоской квадратной формы с неоднородной поверхностью. Монокристаллические разновидности выглядят как тонкие однородной поверхностной структуры квадраты со срезанными углами (псевдоквадраты).

Отопление частного дома солнечными батареями: схемы и устройствоТак выглядят ФЭП – фотоэлектрические преобразователи: характеристики солнечного модуля не зависят от разновидности применяемых элементов – это влияет лишь на размеры и цену

Панели первого исполнения при одинаковой мощности больше размером, чем вторые из-за меньшей эффективности (18% против 22%). Но процентов, в среднем, на десять дешевле и пользуются преимущественным спросом.

О правилах и нюансах выбора солнечных батарей для снабжения энергией автономного отопления вы сможете прочитать здесь.

Преимущества и недостатки систем отопления

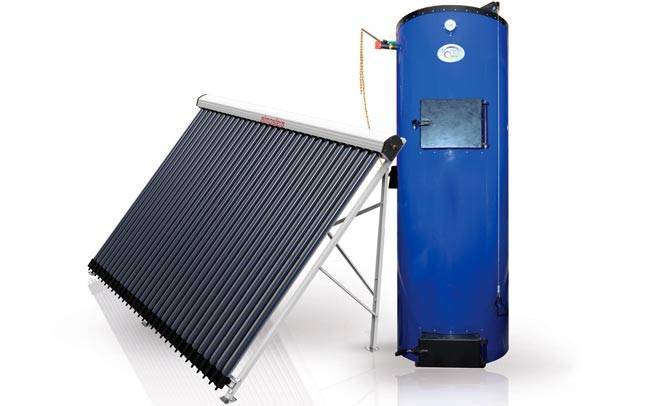

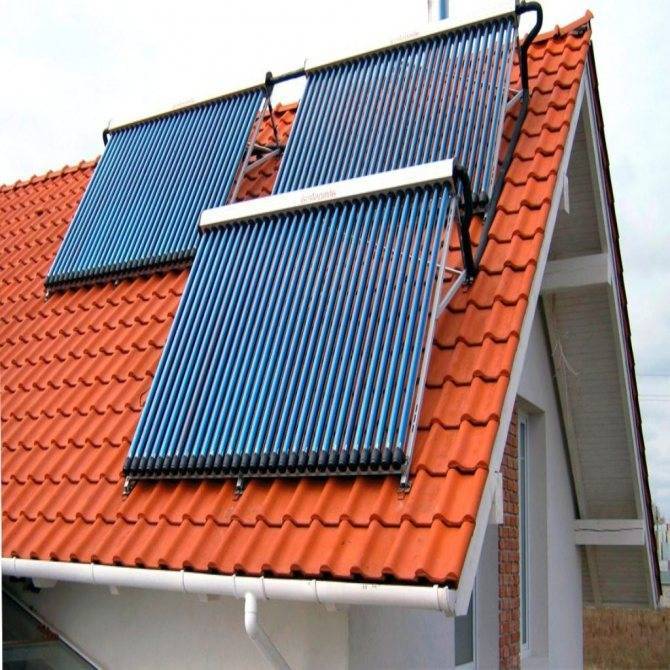

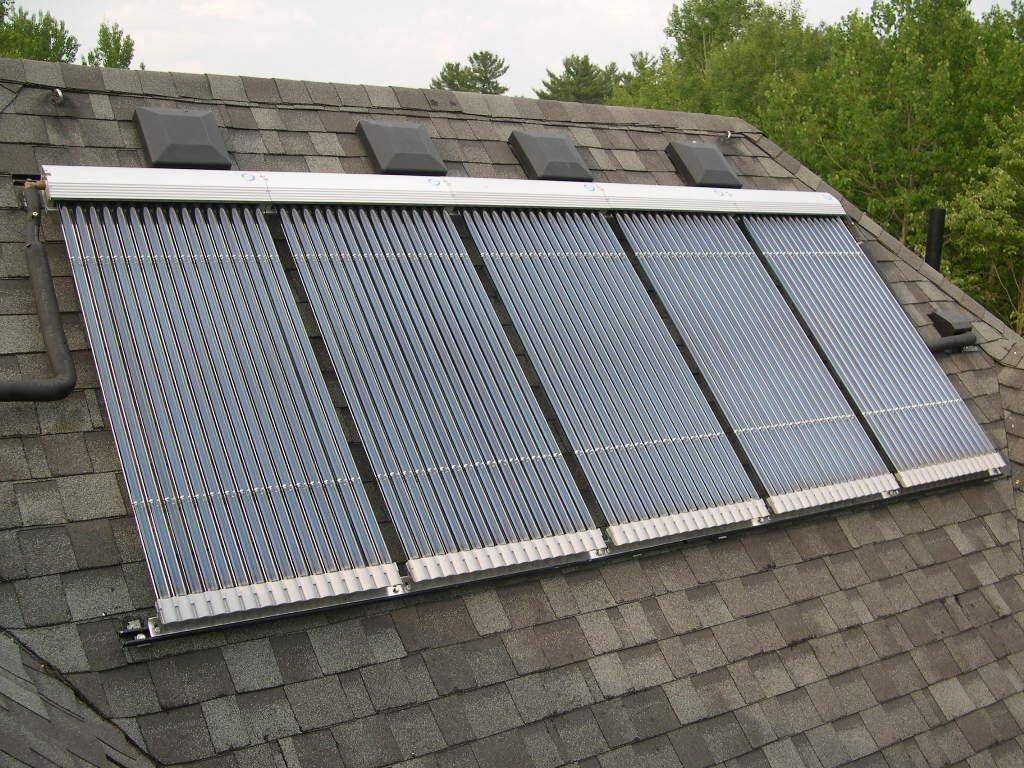

Как и любая система, трубчатые солнечные коллекторы имеют свои положительные и отрицательные стороны. Из достоинств системы можно выделить следующее:

  • Незначительные потери тепла.
  • Возможность использования при достаточно низкой температуре воздуха, до -30 градусов.
  • Высокий коэффициент полезного действия на протяжении всего светового дня.
  • Высокие показатели работоспособности в регионах с холодным и умеренным климатом.
  • Невысокая парусность, которая объясняется тем, что трубчатые системы пропускают через себя основное количество воздушных масс.
  • Способность нагревать теплоноситель до высокой температуры.
  • Долгий эксплуатационный срок.

Отопление частного дома солнечными батареями: схемы и устройство

Из недостатков системы особое внимание привлекает следующее:

  • Система не способна самостоятельно очищать снег, лед и иней.
  • Высокий ценовой уровень.

Изготовление коллектора своими руками

При приобретении готового комплекта схема подключения солнечных батарей обычно указывается в прилагающейся документации. Но некоторые жильцы предпочитают собрать самодельный коллектор в домашних условиях. Простой агрегат делается из подручных материалов с использованием в качестве основы змеевидной конструкции, изъятой из устаревшего или сломавшегося холодильника.

Чтобы смастерить коллектор, потребуется приготовить:

  • фольгу и стеклянный лист;
  • змеевик от холодильника (с него же можно демонтировать связывающие хомуты и задействовать их в новом агрегате);
  • реечные элементы для создания каркаса;
  • ленту скотча;
  • крепежные элементы – шурупы и винты;
  • коврик из резины;
  • бак для жидкости;
  • подающие и сливные трубы.

Змеевик сначала отмывают от грязи, пыли и следов фреона, а затем вытирают насухо. Рейки обтесывают под габариты змеевидной конструкции из такого расчета, чтобы она помещалась в смонтированный из них каркас. Затем требуется соединить рейки друг с другом. Ковер из резины должен соответствовать размерам каркаса. При необходимости лишнее обрезают. В процессе соединения реек нужно сделать в стенках маленькие отверстия, чтобы туда проходили змеевиковые трубки, если их требуется вывести.

Коврик сверху застилают слоем фольги. Если приходится использовать для покрытия малогабаритные нарезки, их соединяют скотчем. Затем укладывают реечную конструкцию, а после – змеевик, который фиксируется хомутами. Последние надлежит закрепить с противоположной стороны с помощью винтиков. С нее же производится прибивание реек, чтобы конфигурация стала жестче.

Если между рейками и фольгой обнаружились щели, их полагается заклеить скотчем. Это обеспечит сведение потерь тепла к минимуму и увеличит КПД готовой установки. Когда агрегат будет готов, на него помещают стеклянное покрытие. Затем производится проклейка скотчем по всему периметру изделия.

Типы солнечных батарей, а также их комплектации

Батареи можно разделить на два основных типа:

  • Малые фотоэлектрические системы.
  • Большие фотоэлектрические системы.

К первой категории можно отнести аккумуляторные панели, работающие от напряжения в 12-24В. Такие системы обеспечат электроэнергией, необходимой для работы телевизора и нескольких осветительных приборов в доме. Большие системы могут не только полностью обеспечить дом необходимой электроэнергией, но и сыграть важную роль в организации отопительной системы. Стоит учитывать, что солнечные батареи не смогут обеспечить необходимым теплом и электричеством большие дома с несколькими этажами.

Отопление частного дома солнечными батареями: схемы и устройствоСолнечные батареи различного типа и размера

Комплектация солнечных батарей может несколько отличаться. В базовую комплектацию входят такие компоненты, как:

  • Вакуумный солнечный коллектор.
  • Контроллер, который способен следить за тем, чтобы работа системы была максимально эффективной.
  • Насос, который будет подавать теплоноситель от коллектора в отопительный бак.
  • Емкость для горячей воды, которая имеет объем от 500 до 1000 литров.
  • Электрический тэн или тепловой насос.

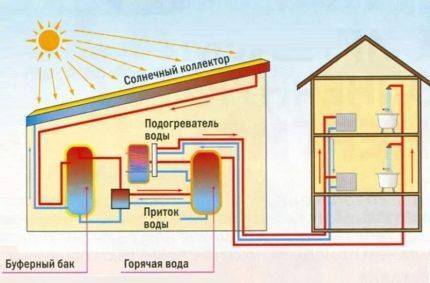

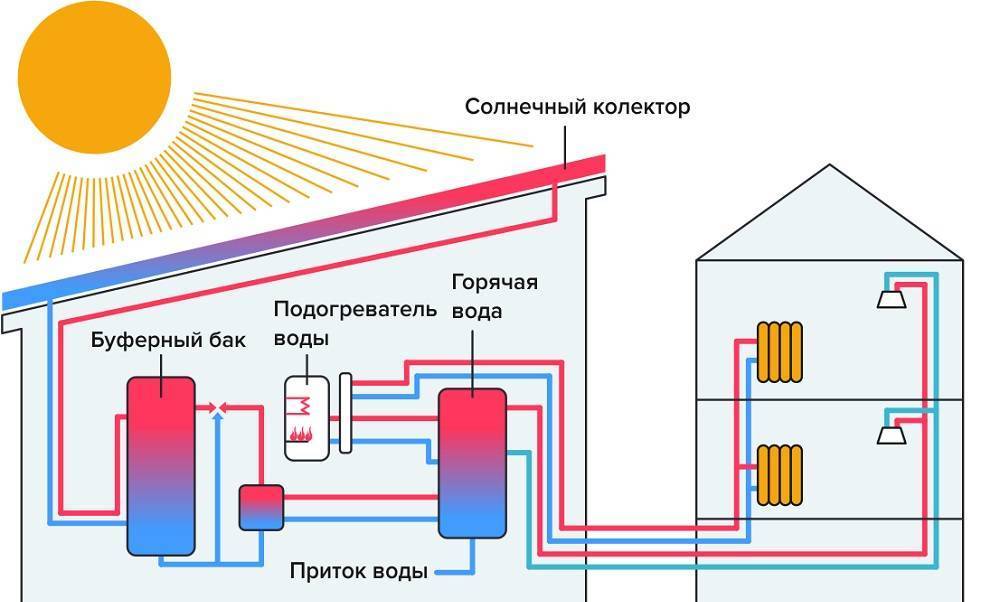

Отопление частного дома солнечными батареями: схемы и устройствоСхема системы отопления работающей на солнечных батареях

Если вы оборудуете достаточно мощное отопление частного дома солнечными батареями, то дом можно обеспечить еще и горячим водоснабжением. Кроме того, можно дополнительно оборудовать такую систему, как теплый пол.

Если семья состоит из трех человек, то потребуется от 200 до 500 кВт энергии в месяц. Если вы планируете организовать горячее водоснабжение, то потребуется больше электроэнергии. Наиболее эффективной считается комбинированная отопительная система. Она позволяет подстраховать жильцов дома на случай непредвиденных или аварийных ситуаций.
