2 Делаем коллектор – первые шаги

Простой и при этом вполне эффективный гелионагреватель несложно сделать из доступных и недорогих материалов. Корпус коллектора мы можем изготовить из бруска древесины с ОСП-плитой, фанерным листом или обычной деревянной доской. Существует и более дорогой вариант сборки. Он предполагает применение алюминиевого либо стального профиля и металлических листов. Такой корпус получится долговечнее. Но и повозиться с ним придется подольше. С деревянными изделиями работать проще. Увеличить срок их эксплуатации можно посредством обработки древесины лакокрасочными составами, эмульсиями на водно-полимерной основе.

Собираем корпус из выбранных материалов. На его дно устанавливаем теплоизоляционный слой – минвату, плиты пенополистирола, пенопласта. Вместо них разрешается использовать и более современные утеплители, например, фольгированные. Но в этом случае расходы на изготовление конструкции увеличатся. На утеплитель укладываем абсорбер (теплоприемник, тепловой контур). Качественно крепим его к днищу корпуса. Абсорбер лучше всего делать из медных труб. Вместо них применяются и менее дорогие материалы. Народные умельцы изготавливают тепловой контур из полипропиленового шланга, панельных радиаторов из металла, полиэтиленовых труб, теплообменника старого холодильного агрегата и других конструкций.

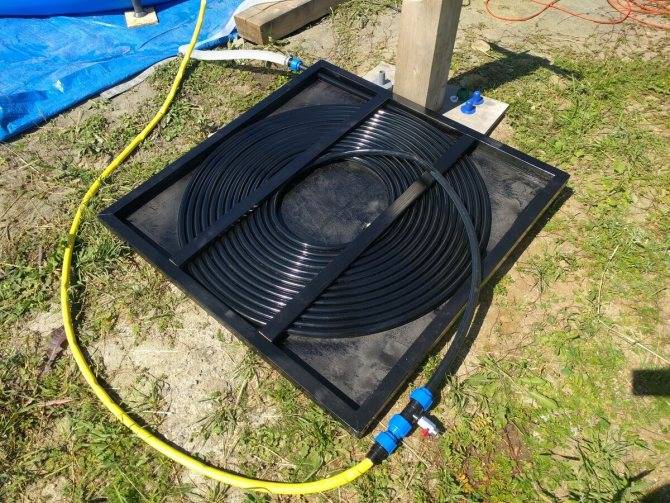

Давайте сделаем элементарный абсорбер. Используем для этого 100 метров полипропиленового шланга сечением 2 см. Такой теплообменник позволяет нагревать около 15–20 л воды. При желании увеличить объем горячей жидкости придется брать более длинный шланг либо подключать к самодельной системе циркуляционный насос. Изгибаем полипропиленовое изделие спиралью. Укладываем получившийся змеевик в корпус, фиксируем его. Дополнительно рекомендуется закрепить между собой кольца спирали. Тогда наш абсорбер не будет деформироваться в процессе эксплуатации.

Аналогичные действия выполняем и при использовании медных труб. Их, кстати, необязательно монтировать в виде змеевика. Допускается укладывать трубы по отношению друг к другу параллельно. При этом стоит понимать, что спиральные конструкции имеют меньше соединений, а значит, в них теплоноситель перемещается максимально равномерно. Да и риск протечек в подобных случаях сводится практически к нулю.

После того, как все трубки смонтированы и закреплены, накрываем корпус нашей системы, используя стекло, монолитный поликарбонат, акриловый лист или иной светопрозрачный материал. Он может быть и рифленым, и абсолютно гладким. Остается покрасить короб в черный цвет. Темная поверхность станет более активно поглощать тепло от солнечных лучей.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

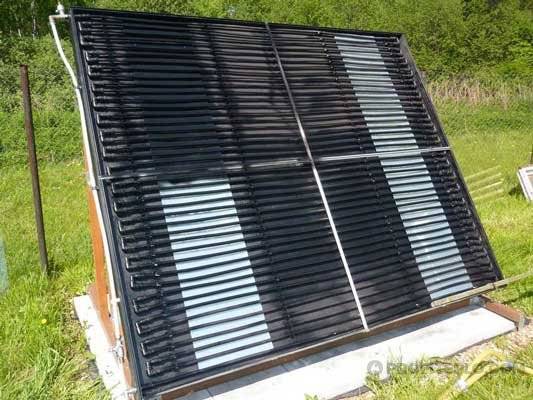

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

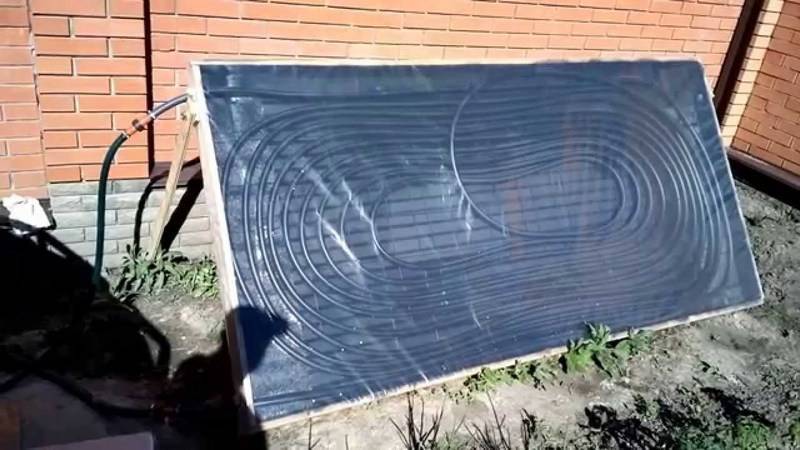

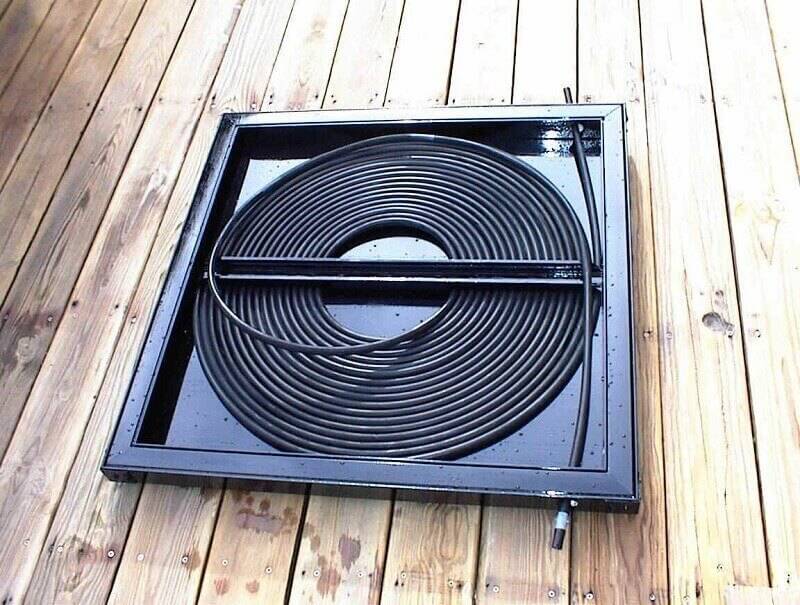

Из шланга

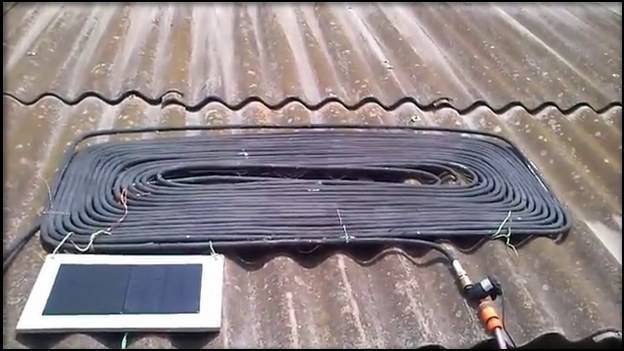

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

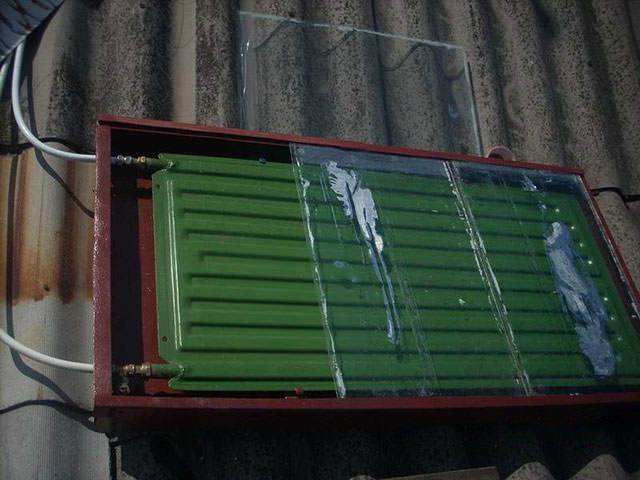

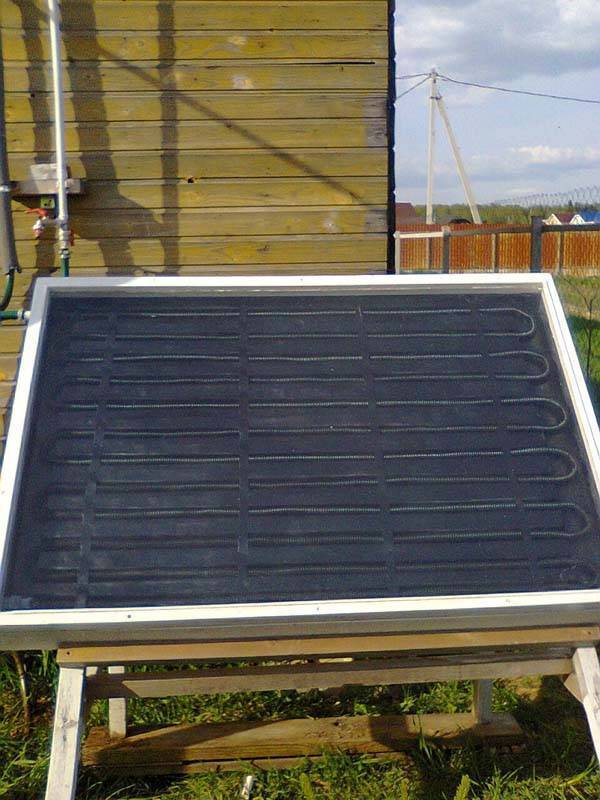

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

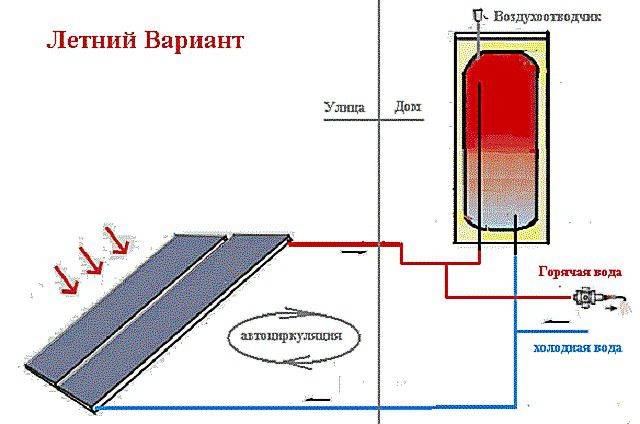

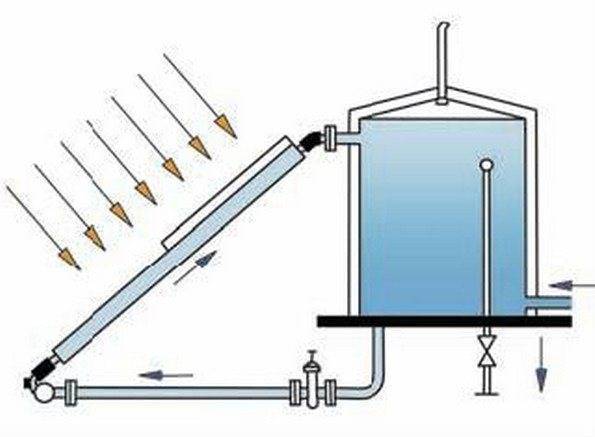

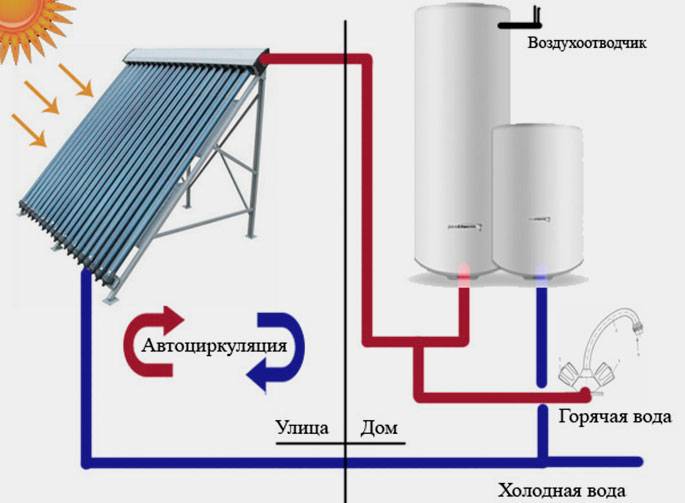

Летний вариант конструкции

Можно сделать солнечный коллектор своими руками достаточно быстро, это не очень сложная работа. Для применения его на даче, в летнее время, вам не понадобятся сложные схемы и особое оборудование:

  • Если вода нужна только на улице (летний душ, горячая вода для стирки, бассейна, мытья посуды, прочих хозяйственных потребностей), бак тоже устанавливается на улице.
  • Когда вода нужна в доме, бак будет установлен внутри.
  • В такой системе происходит естественная циркуляция жидкости, поэтому бак нужно устанавливать на 8-10 сантиметров выше уровня батареи.
  • Для соединения бака с батареей (абсорбером) понадобятся трубы определенного диаметра.
  • При большой протяженности системы лучше установить насос, который будет усиливать движение теплоносителя.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоСолнечный коллектор из металлопластиковых труб

Виды солнечных коллекторов

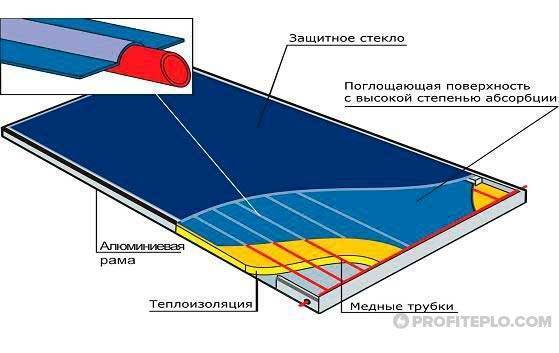

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

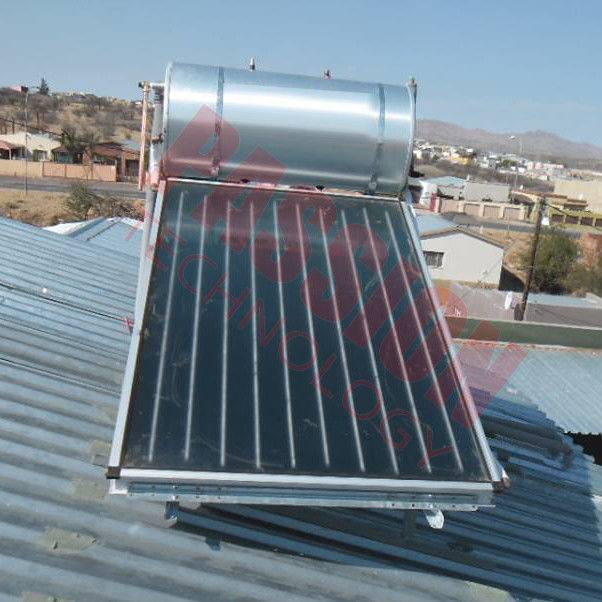

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Производительность солнечного коллектора

Одним из главных факторов, влияющих на уровень производительности гелиосистем, является интенсивность солярной радиации, излучаемой Солнцем на протяжении светового дня. Кроме уровня инсоляции (количество полезного солнечного излучения на единицу площади), на производительность солнечного коллектора влияют и второстепенные факторы: номинальный объем теплоаккумулирующей емкости, материал теплообменника и площадь абсорберов

При выборе солнечного коллектора для дома обращайте внимание на технические характеристики: коэффициенты теплопотерь, параметры оптического КПД, а также апертурную и общую площадь гелиоустановки. Исходя из этих параметров, можно провести анализ эффективности работы и рассчитать максимально допустимую мощность

Если использовать тепловой насос и солнечный коллектор, то можно добиться высокой производительности круглый год.

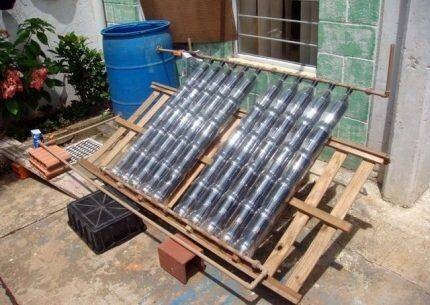

Порядок изготовления солнечного коллектора

После подготовки верхней трубы и присоединения к ней вертикальных труб можно приступать к подготовке пластиковых бутылок. В представленной модели солнечного коллектора имеется 4 вертикальных трубы длиной 105 см, на такой длине трубы можно разместить 5 пластиковых бутылок. То есть для сборки коллектора потребуется 20 пластиковых идентичных бутылок.

С каждой бутылки нужно удалить дно. Для этого следует изготовить простой шаблон из свернутого в трубку отрезка картона длиной 30 см. Пользуясь шаблоном и канцелярским ножом, удаляем дно на бутылках. После подготовки бутылок можно приступать к изготовлению абсорбера, который будет поглощать солнечную энергию.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоИспользование простого шаблона из картона дает возможность быстро провести резку и получить бутылки одинакового размера

В роли абсорбера используем использованные тетрапаки из-под сока или молока. Их необходимо разрезать, тщательно вымыть и просушить. Для улучшения их поглотительной способности следует нанести черную матовую краску. Проще всего это сделать, используя краску из баллончика путем аэрозольного распыления.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоПоследовательное нанизывание пластиковых бутылок позволяет легко размещать в них сложенные тетрапаки

После подготовки бутылок и тетрапаков можно приступать к сборке гелиоприбора. Сначала на вертикальную трубку нужно нанизать пластиковую бутылку горлышком вперед и вставить в нее тетрапак. Подобным образом нанизываются все бутылки на вертикальные трубки, которые затем необходимо соединить с тройниками и уголками нижней трубы, аналогичной верхней.

Для придания жесткости изготовленному солнечному коллектору необходимо изготовить для него опору.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоОбычный деревянный щит придает жесткость конструкции и позволяет легко перемещать солнечный коллектор к месту его эксплуатации

Можно как в первом случае поместить коллектор в деревянный короб, но утеплять его уже нет необходимости. Так как каждая из пластиковых бутылок представляет собой своего рода небольшой утепленный резервуар, который, разогреваясь изнутри, передает тепло воде, циркулирующей по трубкам.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого, часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

  1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоВоздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоСоставная часть плоского солнечного коллектора

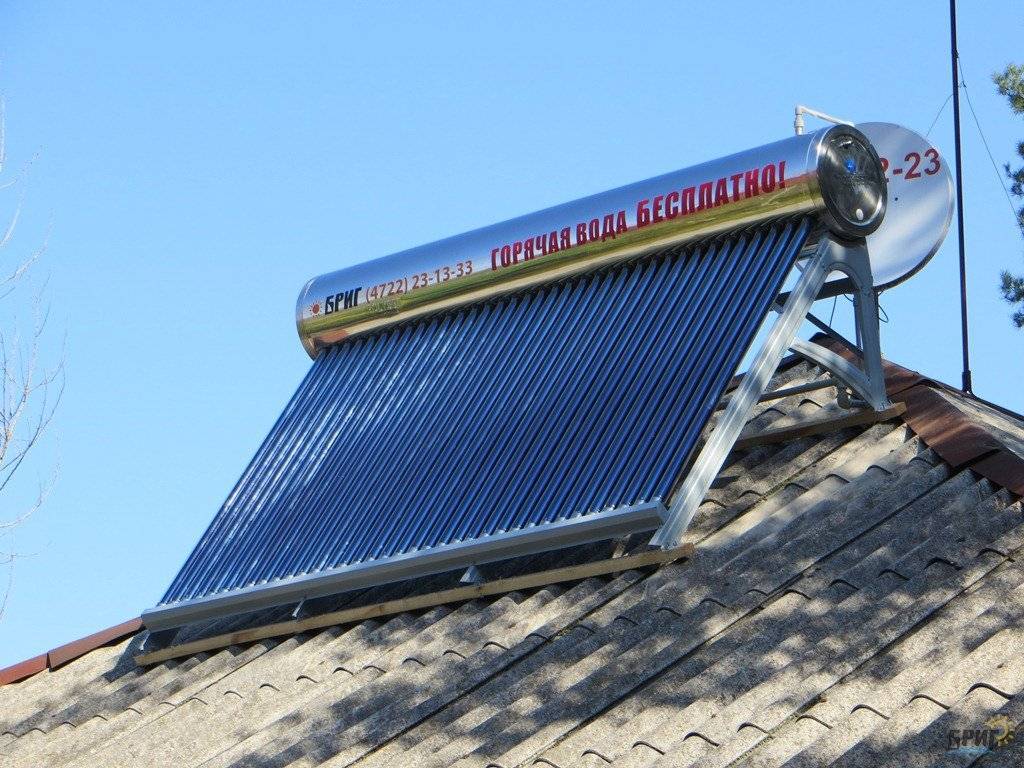

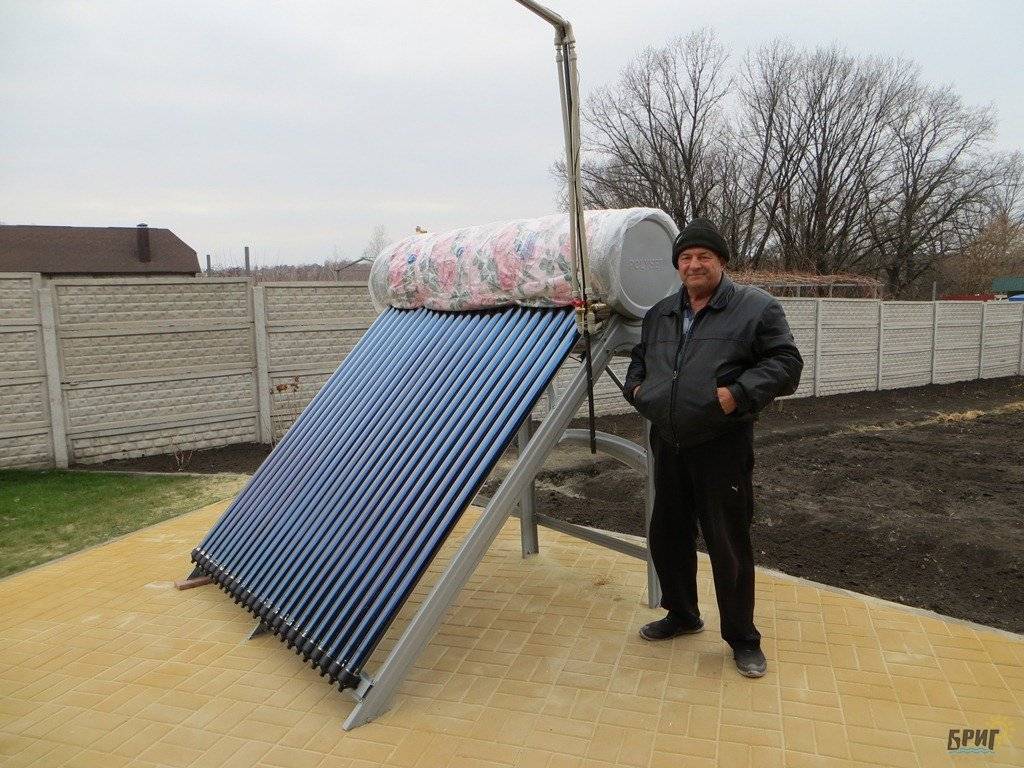

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоВоздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Рекомендации по установке гелиоустановок

Чем больше света попадает на солнечный коллектор, тем эффективнее его работа. Следовательно, устанавливать его надо в местах, где максимально долго отсутствует тень от окружающих предметов (строений, деревьев и других препятствий солнечному свету).

Ориентация приемной плоскости коллектора зависит от географической широты. В северном полушарии, где находится Россия, наибольшую часть времени солнце светит с южной стороны. Поэтому приемник света коллектора должен быть направлен строго в южном направлении. В силу объективных технических причин возможны отклонения на юго-запад или юго-восток.

Необходимо правильно установить угол наклона гелиоустановки. Он зависит от географического положения местности, так как от широты изменяется отклонение положения солнца от зенита. Следует выбрать такой угол наклона, при котором будет отражаться минимальное количество света от защитного стекла коллектора.

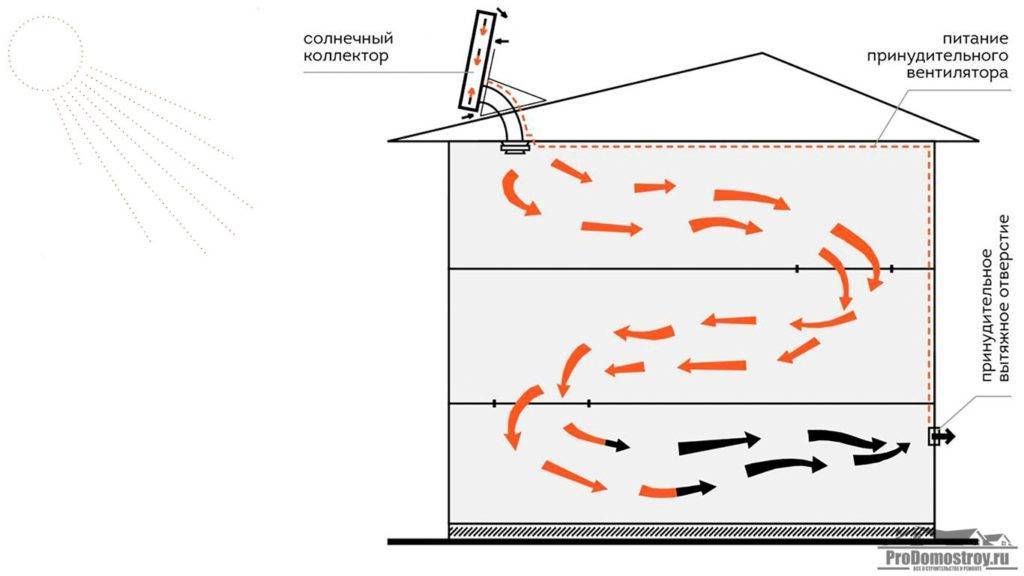

Солнечный воздушный коллектор для отопления: особенности изделия

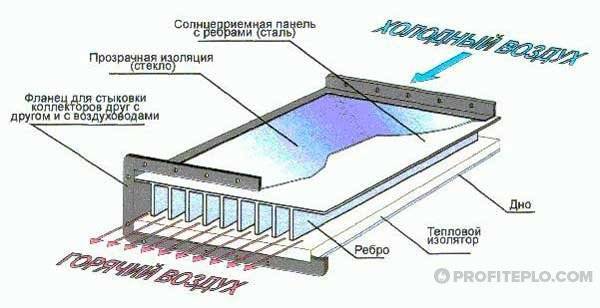

В воздушных солнечных коллекторах для отопления в качестве теплоносителя используется воздух. Устройство может быть выполнено в двух вариантах: в виде плоской гофрированной или перфорированной панели либо системы из металлических труб.

Самым простым вариантом является плоский абсорбер, состоящий из панели и трубки с входным и выходным патрубком. Все элементы располагаются в коробе, задняя и боковые стенки которого покрыты теплоизоляцией. Панель изготавливается из меди или алюминия и окрашивается в черный цвет. Она накрывается прозрачной защитной поверхностью из стекла, пластика или поликарбоната.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководствоПринцип действия солнечного воздушного коллектора

Воздух, поступающий на панель, нагревается от контакта с металлом. Ребра на поверхности изделия способствуют увеличению теплоотдачи. Для максимальной эффективности конструкцию следует установить на южной стороне дома, выполнив качественную изоляцию. Система может быть организована с естественной или принудительной циркуляцией теплоносителя. Последний вариант предполагает монтаж вентилятора.

Система с естественной циркуляцией используется крайне редко, что связано с медленным движением воздушных масс, вследствие чего происходят значительные потери тепла. Воздушные солнечные коллекторы Solar Fox могут функционировать уже при температуре 25 °С, в то время как для водяной гелиосистемы оптимальным является значение 45 °С. Такие конструкции можно использовать только для воздушного обогрева дома. Коллекторы не способны нагреть воду. Устройства характеризуются низким КПД, отличаются весьма внушительными габаритами, однако имеют простую конструкцию, легки в монтаже и доступны по стоимости.

Теплопроводность воздуха в значительной степени ниже данных показателей воды, что отражается на эффективной работе системы. Во избежание потерь тепла все стыковые соединения должны быть тщательно изолированы. Несмотря на существующие недостатки, воздушный солнечный коллектор хорошо справляется с задачей нагрева воздуха в помещении при разнице температур внутри и снаружи в 15-17 °С.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный

Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках. Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия

Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Как сделать солнечный коллектор для отопления своими руками: пошаговое руководство

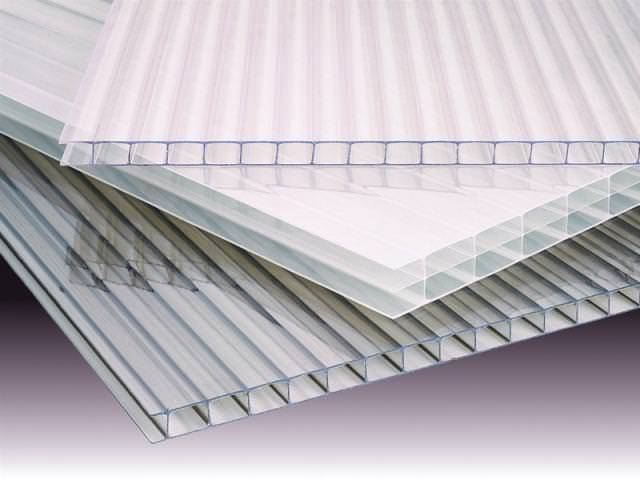

Сотовый поликарбонат

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Как работает коллектор – все просто

Любая из рассматриваемых в статье конструкций для преобразования солнечной энергии в тепловую имеет два основных компонента – теплообменное и светоулавливающее аккумуляторное устройство. Второе служит для улавливания солнечных лучей, первое – для их модификации в тепло.

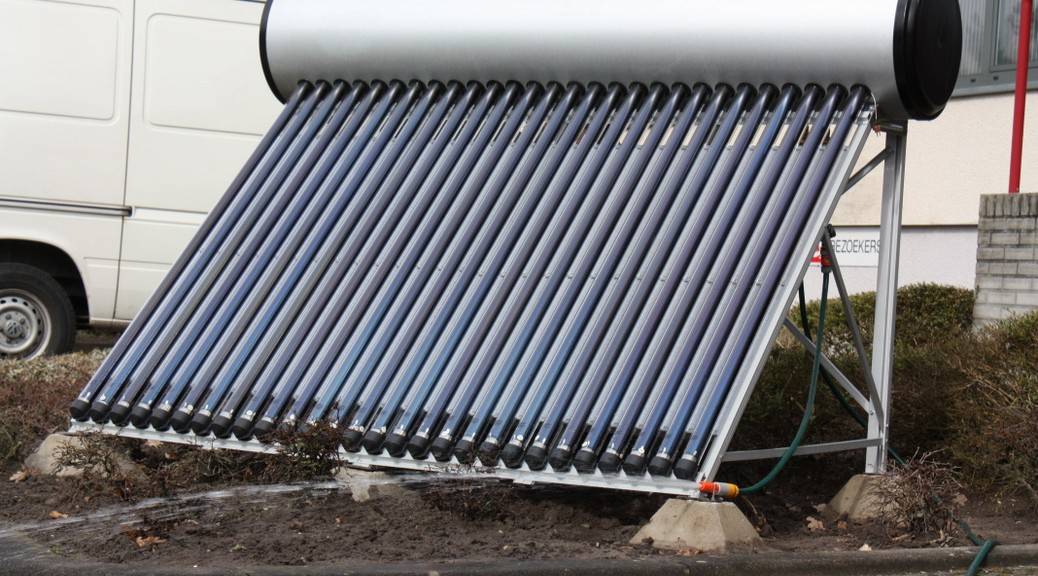

Самый прогрессивный коллектор – вакуумный. В нем аккумуляторы-трубы вставляются друг в друга, а между ними формируется безвоздушное пространство. По сути, мы имеем дело с классическим термосом. Вакуумный коллектор за счет своей конструкции обеспечивает идеальную теплоизоляцию устройства. Трубы в нем, кстати, имеют цилиндрическую форму. Поэтому лучи Солнца попадают на них перпендикулярно, что гарантирует получение коллектором большого количества энергии.

Прогрессивные вакуумные устройства

Существуют и более простые устройства – трубные и плоские. Вакуумный коллектор превосходит их по всем показателям. Единственная его проблема – относительно высокая сложность изготовления. Собрать такой прибор дома можно, но потребуется приложить немало усилий.

Теплоносителем в солнечных коллекторах для отопления, о которых идет речь, выступает вода, которая стоит мало, в отличие от любых современных видов топлива, и не выделяет в окружающую среду углекислого газа. Устройство для улавливания и преобразования лучей Солнца, которое можно сделать самому, с геометрическими параметрами 2х2 квадратных метра, способно в течение 7–9 месяцев обеспечивать вас ежедневно примерно 100 литрами теплой воды. А конструкции больших размеров вполне можно эксплуатировать и для отопления дома.

Если вы хотите сделать коллектор для круглогодичного использования, нужно будет установить на него добавочные теплообменники, два контура с веществом-антифризом и увеличить его поверхность. Подобные устройства обеспечат вас теплом и в солнечную, и в пасмурную погоду.

Изготовление коллектора дома

Конструкцию можно соорудить из разных подручных материалов и в домашних условиях, например из старого змеевика от холодильника:

  • Очистите его полностью от фреона, соорудите реечный каркас и резиновый коврик. В каркасе предусмотрите отверстия для трубок змеевика.
  • В донной части каркаса установите коврик и накройте его фольгой.
  • Змеевик крепится болтами с хомутами сверху фольги.
  • Выведите трубки от змеевика в отверстия.
  • Каркас над змеевиком накрывают стеклом и закрепляют его.
  • Трубы из коллектора подсоединяют к баку с вентилем. Из нижнего участка бочки должна выходить труба, по которой охлажденная вода для нагрева будет выводиться к коллектору.

Система для обогрева дома и нагрева воды эффективна и может с успехом применяться на дачных участках. При необходимости устройство может быть собрано и установлено в домашних условиях самостоятельно.

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

Принцип работы современных гелиосистем

Понятие «солнечные коллекторы» объединяет в себе несколько вариантов конструкций для домашнего пользования, но схема работы принципиально не отличается. Все коллекторы, «питающиеся» от Солнца, оснащены системой трубок, которые в зависимости от конструкции оборудования, могут быть смонтированы в виде змеевика или последовательно подключены к выходной и входной магистрали. В самих трубках циркулирует жидкостный теплоноситель для гелиосистем — вода, масло или антифриз. Поглощение и последующая аккумуляция тепловой энергии от Солнца осуществляются абсорберами. В техническом плане конструкция достаточно проста. Высокая стоимость таких установок обусловлена использованием дорогих материалов.

Для внешней поверхности конструкции применяют износоустойчивые материалы, обладающие отличными светопропускными характеристиками — органическое стекло, полимерные составы и другие. Но поскольку полимерные «синтетики» не выдерживают продолжительного воздействия УФ-лучей (они имеют высокий коэффициент теплового расширения, что приводит к разгерметизации гелиосистемы), то в качестве альтернативного варианта производители используют каленое или органическое стекло. А сами трубки чаще всего изготавливают из боросиликатного стекла, которое характеризуется минимальным коэффициентом теплового расширения (в 8 раз меньше, по сравнению с кварцевым стеклом). Именно поэтому материал не трескается при резких колебаниях температуры.

Важные нюансы сборки коллектора своими руками

Первый этап – сборка короба. Для сборки упоминавшегося ранее короба используются деревянные доски шириной порядка 12 см и толщиной 3-3,5 см. Днище выполняется из оргалита либо фанерного листа. Дно обязательно усиливается при помощи реек размером 5х3 см. Длину реек подбирайте по размерам днища.

Второй этап – утепление короба. Короб нуждается в качественном утеплении. Лучший и наиболее удобный в использовании вариант – плиты пенопласта. Также хорошо подойдет минеральная вата. Утеплитель укладывается на дно короба.

Третий этап – обустройство короба для радиатора. Уложенный утеплитель необходимо укрыть слоем оцинкованного листового металла. Для соединения радиатора и уложенного листа металла используются хомуты. Предварительно окрасьте трубу радиатора и металлический настил черной матовой краской.

Снаружи коробка окрашивается в белый, а стекло герметизируется при помощи специально предназначенных для таких задач составов. Это позволит минимизировать потери тепла. Соединение труб выполняется в стандартном порядке при помощи тройников, муфт, а также уголков. Применяемые при сборке коллектора трубы без особых усилий соединяются вручную.

Четвертый этап – подготовка аккумулирующего бака. За накопление тепла в рассматриваемой системе отвечает бак, емкость которого может находиться в пределах 200-400 л. Конкретный объем подбирайте с учетом вашей личной потребности в воде. Бак можно сделать из бочки. Если найти подходящую бочку не удастся, используйте трубы.

Бак нуждается в утеплении. Лучше всего установить его в короб из фанерных листов или деревянных досок, а пространство между стенками коробки и емкости заполнить опилками, пенопластом или другим теплоизоляционным материалом.

Пятый этап – подготовка аванкамеры. В состав рассматриваемой системы входит агрегат под названием аванкамера. Главной функцией этого приспособления является нагнетание постоянного избыточного давления, требуемого для полноценной работы системы на основе солнечного коллектора. Аванкамера изготавливается из подходящей емкости на 35-45 л. Прекрасно подойдет бидон. Дополнительно агрегат комплектуется подпитывающим устройством для автоматизации работы.
