Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Содержание

Классы воздухообмена в гараже

Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.

Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:

  • естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
  • механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
  • комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

  • молоток, плоскогубцы, дрель;
  • сверла диаметром 6 или 8 мм;
  • ножницы по металлу или болгарка;
  • штангенциркуль, линейка;
  • гаечные ключи.

Кроме того, понадобятся следующие материалы:

  • металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
  • полоска резины толщиной в 3 мм;
  • болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

  • в зависимости от повреждения вырезается полоска металла нужной ширины;
  • определяется окружность трубы;
  • определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
  • с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
  • с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
  • вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Преимущества и недостатки

Предлагаю разобраться, почему двухконтурный воздуховод стал настолько популярен и разобрать все его плюсы и минусы.

  • Малое количество конденсата;
  • Безопасность эксплуатации (при правильном монтаже);
  • Высокая пожаробезопасноть (выдерживает до 850градусов) за счет теплоизолирующего слоя;
  • Высокое качество материала изготовления;
  • Простота монтажа;
  • Небольшой все, по сравнению с керамикой и кирпичом;
  • Идеальная гладкость внутренней поверхности, не требующая дополнительной внутренней отделки;
  • Устойчивость к температурным воздействием и агрессивным средам;
  • Привлекательный дизайн

Недостатки:

  • Высокая цена;
  • Сравнительно короткий срок службы.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы высота дымохода
1. до 150 см выше конька самое меньшее на 50 см
2. 150–300 см верхушка трубы вровень или выше  конька
3. более 300 см вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

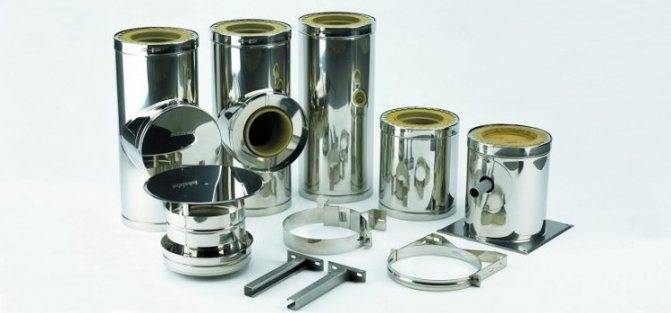

Комплектующие дымоходной сэндвич-системы

Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.

Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:

  1. отводы – для обеспечения поворотов под определенным углом;
  2. тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
  3. отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
  4. переходники – для соединения трубопроводов разных диаметров;
  5. шиберные задвижки или каглы – регулируют уровень тяги в топке;
  6. для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

  1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
  2. Размеры сэндвич трубы.
  3. Плотность слоя теплоизоляции.
  4. Вид трубного шва (катанный, лазерный).

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.

Подготовка к монтажу

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа. Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу

Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции

Дополнительная тепло-изоляция дымохода

Рассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой

После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Важно! Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается

Схема монтажа сэндвич-дымохода

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

  • базальтовое волокно;
  • вермикулит;
  • минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

  1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
  2. Не нужно заливать массивное основание под печным устройством.
  3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
  4. Легкий вес деталей ускоряет сборку.
  5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
  6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Общая информация

*Будет полезно ознакомится не только тем, кто еще собирается приобрести дымоход типа сэндвич. Если он уже куплен, то прежде чем его устанавливать, нелишне проверить, подходит ли образец по своим параметрам к конкретной системе отопления.

Сечение магистрали

Ориентироваться следует на модель котла. Вот примерные соотношения «см» – «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

  • 14 х 14 – до 3,5;
  • 14 х 20 – до 5,2;
  • 14 х 27 – до 7.

Особенность расчета. Параметры трубы говорят о том, что она имеет прямоугольный профиль. Наиболее же оптимальным считается круглый. Именно такой профиль имеет дымоход сэндвич.

Пересчет несложный – определяется площадь прямоугольника. Применительно к типу сэндвич – это круг. Раз известна его площадь, то вычислить диаметр труда не составит (задачка из курса средней школы). В приведенном примере должно получиться (в мм) соответственно 158, 189 и 220.

Длина трубы

Все крыши отличаются крутизной скатов. Рисунок поможет определиться с высотой возвышения верхнего среза трубы над кровлей в зависимости от места установки дымохода.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

На заметку!
Если крыша плоская (с минимальным уклоном), то труба должна быть выше ее не менее чем на полметра.

В случае, когда имеется пристройка к дому, превышающая его по высоте (например, флигель), то ориентироваться нужно на ее кровлю.

Необходимые комплектующие

В стандартный перечень входят:

  1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
  2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
  3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
  4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
  5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
  6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
  7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
  8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
  9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
  10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
  11. Торцевые заглушки.
  12. Различные переходники, конденсатосборники.
  13. Опорная площадка. Равномерно распределяет нагрузку.
  14. Окошко для чистки дымохода.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб
Оцинкованный хомут

Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб
Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

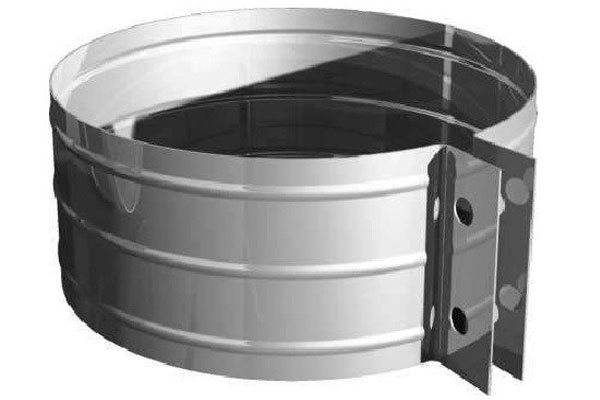

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб
Из нержавеющей стали

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

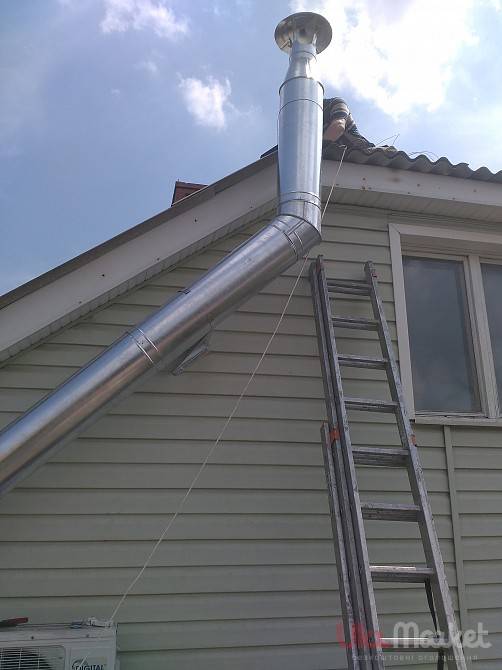

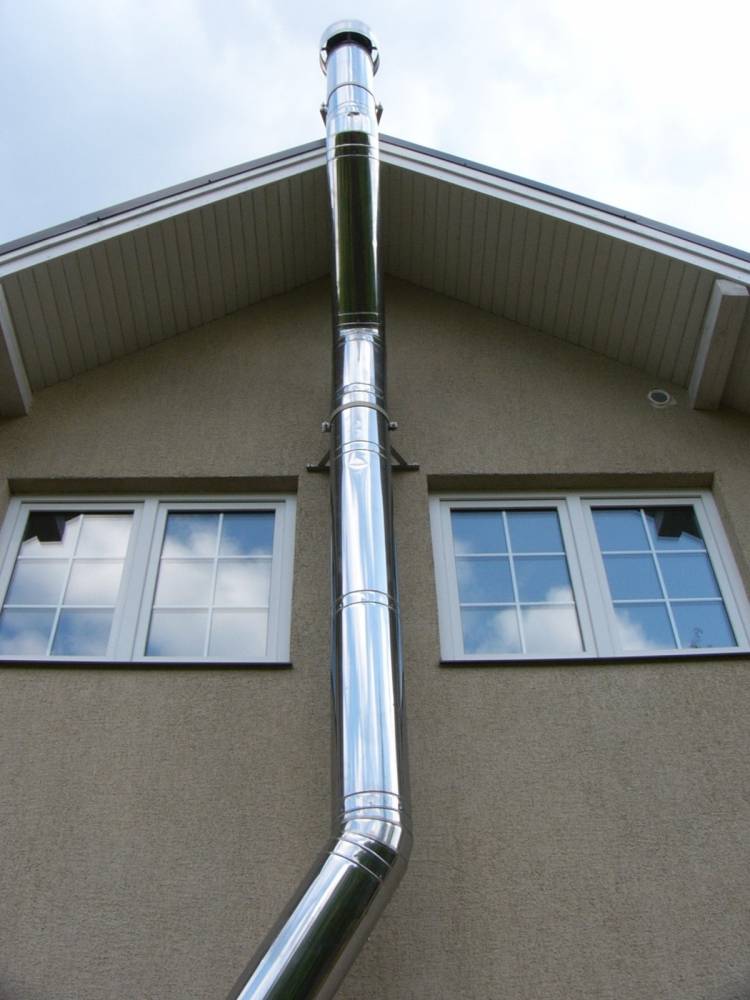

  1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
  2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
  3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Особенности конструкции сэндвич-труб

Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

При изготовлении утепленных воздухопроводов для вентиляции используется различные материалы и их комбинации. Это зависит от того, в каких условиях будет эксплуатироваться канал.

Например, дымоход, который сильно нагревается, или обычный воздуховод, где воздух имеет, по сути, комнатную температуру. Основными материалами для производства сэндвич-труб служат оцинковка и нержавейка.

Внутренняя оболочка для дымовыводящих каналов обычно делается из нержавеющей стали. Она очень прочна и устойчива к воздействию агрессивной среды с высокой температурой.

Внешняя оболочка может быть из оцинкованной стали, так как негативное воздействие нагретого воздуха на нее равно нулю. Это достигается благодаря слою утеплителя.

Он осуществляет теплоизоляцию дымохода от окружающей среды.

Для монтажа обычных вентиляционных каналов используются сэндвичи, в которых внешний и внутренний патрубки изготовлены из оцинковки, так как в этом случае отсутствует сильный нагрев внутреннего пространства. Это значительно уменьшает стоимость такого воздуховода.

В качестве теплоизолирующего слоя в обоих случаях чаще всего используется минеральная вата.

Ее иногда называют базальтовым волокном. Она обладает наилучшим сочетанием нужных характеристик.

Кроме жестких вентиляционных каналов, на рынке можно встретить их гибкие модификации. Они предназначены для монтажа в местах, где требуется обойти потолочную балку или другое препятствие.

Принцип их изготовления точно такой, как описано выше, только вместо несгибаемой основы используется гофрированная с утеплителем из того же базальтового волокна.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Оцените статью
