Содержание

Полки для инструмента и материалов

Обустройство домашней мастерской начинается с установки практичных полок для инструмента своими руками. Они могут изготавливаться из металла или дерева, а также иметь комбинированную конструкцию – металлический каркас с полками из дерева, фанеры, ДСП, пластика и т.д.

Выделяются такие основные конструкции:

  1. Стеллажи в виде каркаса и полок, расположенных на разной высоте.
  2. Полки, закрепленные на стене. Они могут устанавливаться на кронштейнах или крепиться дюбелями непосредственно к стеновой поверхности.
  3. Подвесные полки с потолочным креплением.

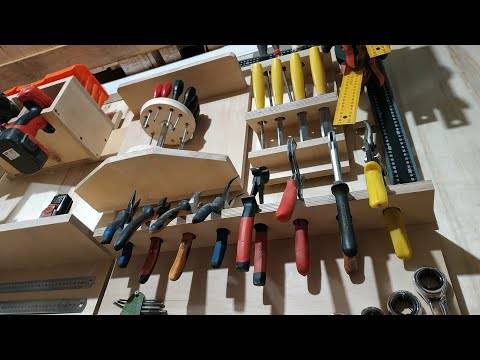

Рекомендация. Удобны и практичны в домашней мастерской полки-щиты. На них можно устанавливать инструмент небольшого размера, который просматривается и легко извлекается.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими рукамиПрактичные полки-щиты имеют такую конструкцию. Основу составляет щиток, вырезанный из фанеры толщиной 8-12 мм.

На нем монтируются крепления 3-х типов:

  • рейка с прорезями для размещения инструмента с ручкой в вертикальном положении (молоток, отвертки, стамески и т.п.);
  • полки с бортиком для установки коробочек с мелким инструментом (сверла, метчики, плашки и т.п.);
  • крючки для подвешивания небольшого инструмента (нож, ножницы, измерительный инструмент и т.д.).

Такая полка-щит закрепляется на стене с помощью дюбелей.

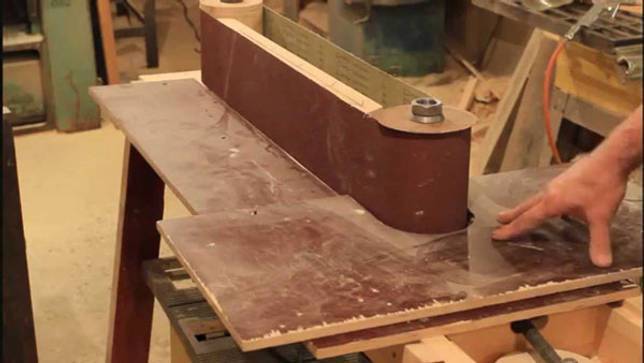

Создание шлифовального станка по дереву

Самодельный шлифовальный станок имеет барабанную конструкцию, т.е. вращающийся цилиндр с надетой на него наждачной (шлифовальной) шкуркой. Его можно изготавливать таких разновидностей:

  • плоскошлифовальный тип, обеспечивающий шлифование только в одной плоскости;
  • планетарный тип, способный обрабатывать деталь в разных направлениях, создавая ровную плоскость на ней;
  • круглошлифовальный тип для обработки заготовок цилиндрической формы.

При закреплении абразивного полотна следует учитывать такие рекомендации:

  • Ширина ленты выбирается порядка 20-25 см.
  • Соединение полос производится встык, без зазора.
  • Для упрочнения стыковочного шва под него укладывается плотная лента.
  • Использовать необходимо только высококачественный клей.
  • Вал для наждачной полосы имеет по краям бортик, выступающий на 2,5-4 мм.
  • В качестве подложки под абразивный элемент рекомендуется использовать тонкую резину (например, велосипедная камера).

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Советуем почитать: Шлифмашинка по дереву – какую лучше выбрать?

Как сделать слесарный верстак из металла своими руками?

Для проведения слесарных работ потребуется металлический верстак. Стандартный его размер: длина 1,8-2,1 м, ширина – 0,7-0,8 м, высота – 0,9-1,2 м. Изготовление включает такие этапы:

  1. Сборка каркаса верстака с приданием продольной жесткости.
  2. Сборка и закрепление 2-х тумб в виде каркаса, обшитого металлическим листом.
  3. Установка рабочей поверхности – деревянный щит, обшитый сверху металлическим листом.
  4. Монтаж стеллажа для инструмента, который закрепляется с задней стороны верстака и дополнительно упрочняет его.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

При изготовлении рекомендуется использовать такой материал:

  • стоечные балки – профильная труба со стенкой не менее 2 мм размером 4х6 см. Нужно – 4 шт.;
  • балки размером 5х4 см для горизонтальной связки стоек, обеспечивающие продольную жесткость. Количество – 3 шт.;
  • профилированная труба (9 шт) для изготовления каркаса тумб размером порядка 4х3 см с толщиной стенок не менее 1 мм.;
  • уголок 5х5 см для вертикальных стоек стеллажа высотой 1,5-2 м. Для горизонтальной увязки можно применить уголок 4х4 см.;
  • доска для столешницы толщиной не менее 5 см.;
  • металлический лист для рабочей поверхности толщиной не менее 6-8 мм.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

  1. Из корпуса стартёра извлекают вал и втулку.
  2. Часть вала срезают, оставляя стержень со шлицами.
  3. На втулку одевают отрезок трубы, подходящего размера.
  4. К концу трубы приваривают обрезок болта равного диаметра.
  5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

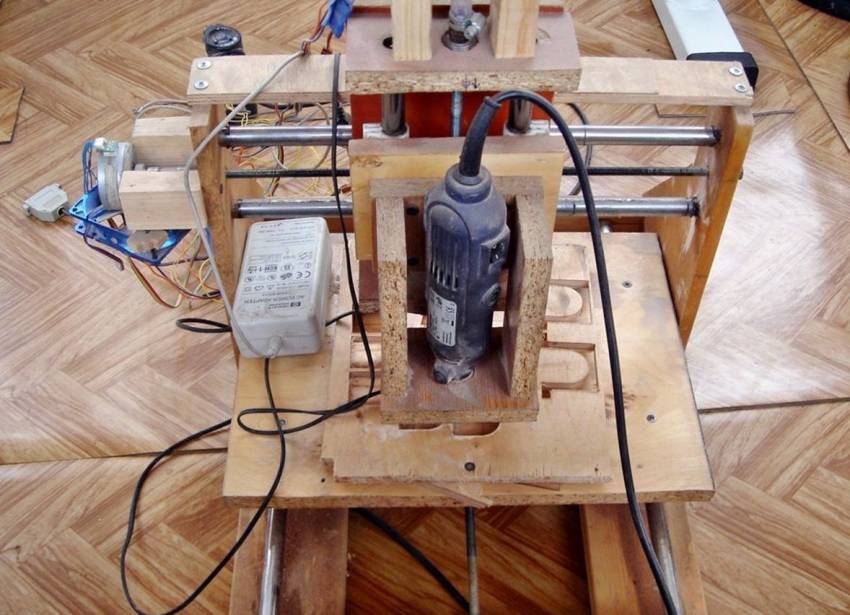

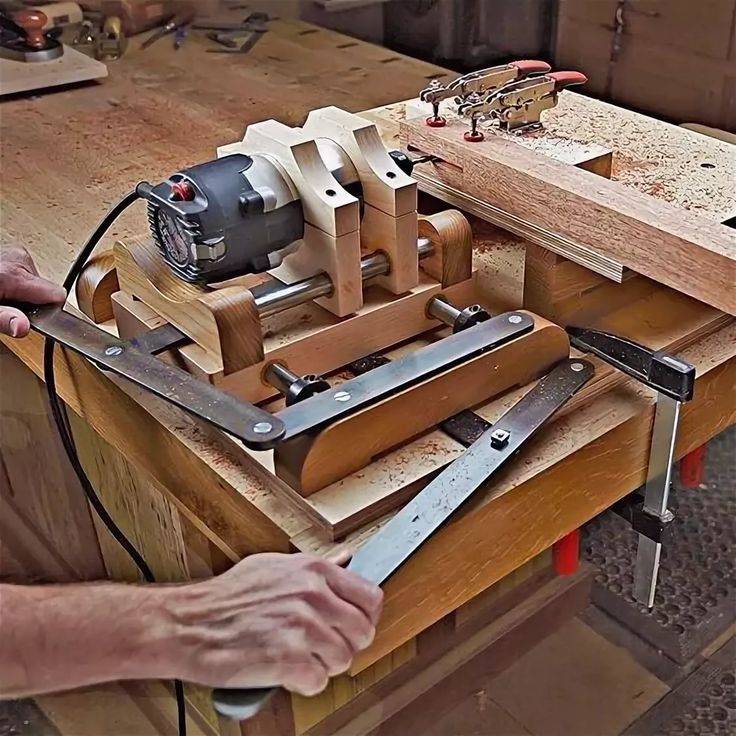

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

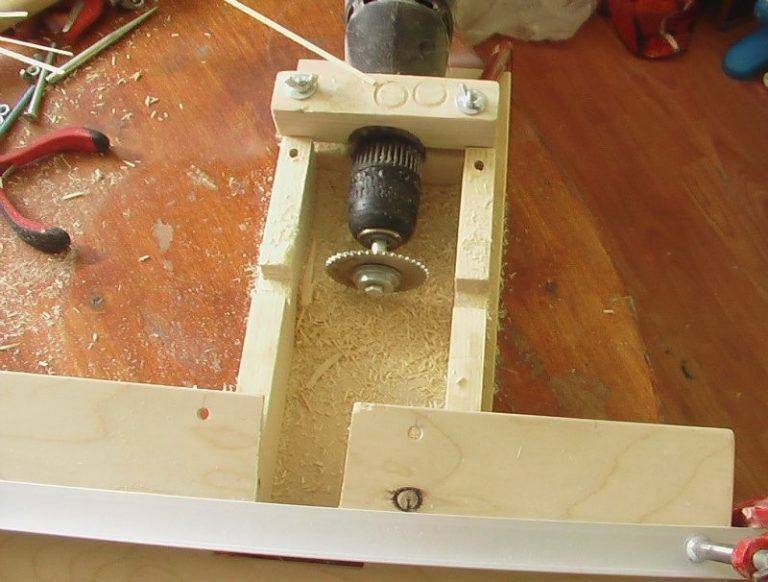

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской

Станки дисковые – полезные приспособления в домашнем хозяйстве. С их помощью можно быстро разрезать любые металлы под углом в 45 или 90⁰. Монтировать такое устройство обязательно на жесткое основание. Если поставить другой диск можно работать со всевозможными материалами, а не только с металлическими листами. Покупать готовую установку достаточно дорого, поэтому легче и интереснее сделать станок своими руками.

Готовый вариант станка для резки

В простом варианте создания самодельного дискового отрезного станка понадобятся следующие материалы и инструменты:

  • угол металлический №25;
  • швеллер №10;
  • вал и профильная труба;
  • сварочный аппарат;
  • подшипник;
  • электромотор и коробка для проводов;
  • пусковой механизм, катушка и дрель.

После подготовки всех инструментов и материалов для собственного станка необходимо выбрать подходящий чертеж самодельного отрезного станка по металлу. Своими руками можно сделать приборы по следующим схемам:

Вариант подробного чертежаСхема станкаЧертеж несложного устройстваСамодельная маятниковая пила

Собрат станок для резки металлических листов на основе болгарки несложно, если вы умеете работать с различным инструментом и готовы вырезать заготовки. Ход работы по сборке собственного отрезного станка следующий:

  1. Из уголка нарежьте заготовки для рамы, размеры которой должны быть 40*60*120см. Сварите элементы в общий каркас. А в качестве направляющей приварите швеллер.
  2. На швеллер прикрепите пару стоек в вертикальном положении при помощи болтов. Из трубы необходимо сделать раму 45 на 60 см для установки мотора и вала.
  3. На задней части рамы устанавливаете пилу с двигателем. Лучше подобрать асинхронный мотор, мощностью от 1,5 до 3 кВт. Затем, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает только на 3,2 см.
  4. Закрепите подшипник на вал, там же закрепите шкив и опоры. Смонтируйте коробку с электросхемами снизу рамы. Затем, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал с помощью ременной передачи, и ваше устройство готово.

Готовый вариант после соединения всех элементов

Чтобы полностью понимать всю последовательность действий, посмотрите видео, как сделать отрезной станок из болгарки своими руками:

Watch this video on YouTube

Статья по теме:

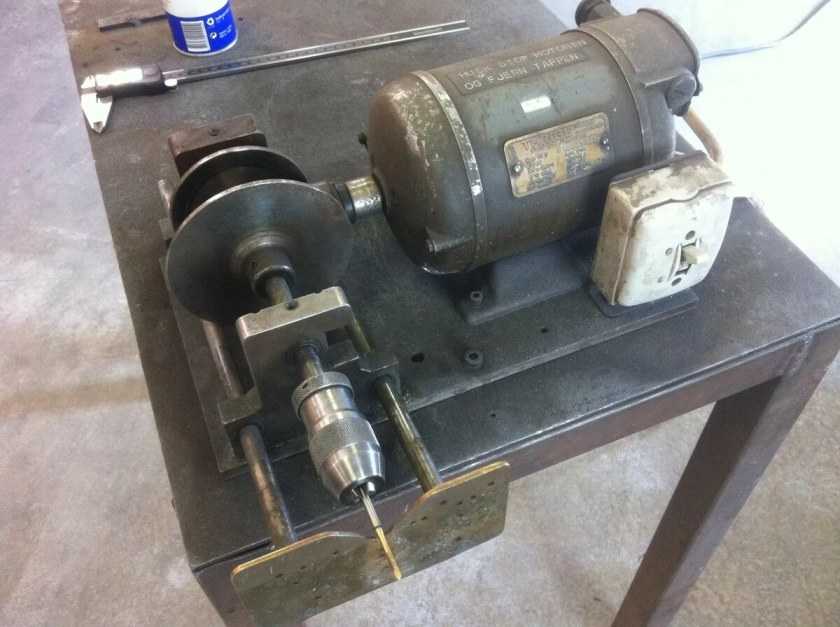

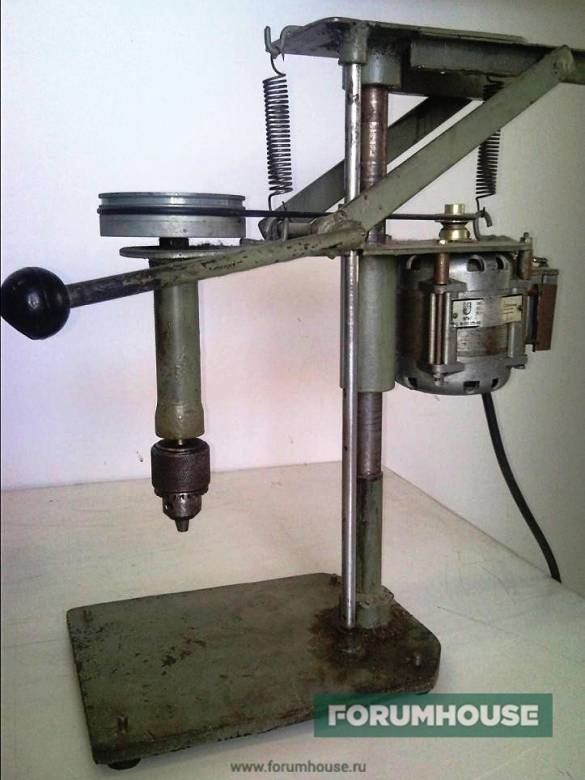

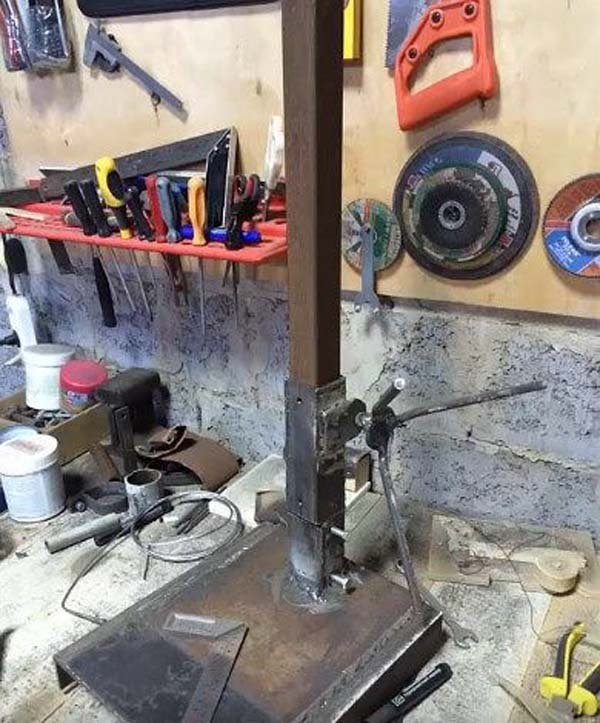

Сборка самодельного сверлильного станка

Порядок сборки самодельного сверлильного станка показан на видео ниже. Основу его составляет электродрель, которая закрепляется на станине с возможность вертикального перемещения. Основные элементы станка:

  1. Электродрель.
  2. Металлическое основание с фиксаторами для заготовки (струбцины).
  3. Стойка для крепления дрели. Ее можно изготовить из ДСП толщиной 2-2,5 см. Хороший вариант — основание от старого фотоувеличителя.
  4. Механизм подачи режущего инструмента. На стойке устанавливаются направляющие рейки, обеспечивающие строго вертикальное перемещение дрели. Самый простой способ подачи инструмента – рычаг для ручного нажатия и пружины. Для контроля глубины монтируются регулируемые упоры.

Рекомендуем: Для чего нужен нивелир на строительной площадке? Виды, отличия и пошаговое руководство по работе с ним, способы нивелирования

Циркулярный агрегат

Если человек хочет изготовить лишь циркулярный станок, то лучше всего воспользоваться ручной циркуляркой, приобрести ее специалисты могут в магазине. Самоделки не приспособлены для огромных нагрузок, а периодическая их эксплуатация вполне сгодится для домашних работ.

Схема циркулярного стола

Для его сооружения понадобиться станина и на ней устанавливается ручная циркулярка. Пропил должен быть сделан самый большой, но положение оставить такое же. После этого станину необходимо перевернуть, чтобы циркулярка оказалась снизу, и закрепить на каркасе с ножками. После сооружения направляющей следует начинать эксплуатацию станка.

Для мастерской необходим трубогиб. Этот агрегат отлично помогает справляться с трубами, гнет почти любой металл и полоски. При сооружении парника или теплицы необходимо воспользоваться гнутыми трубами, здесь и потребуется трубогиб.

Этот инструмент имеет несколько видов (от самых простых до похожих на заводские) Аналогичные варианты заводским соорудить очень сложно. Лучше всего воспользоваться обычным, его изготовить под силу с помощью выпиленной доски, с противоположной стороны обязан быть полукруг.

Эта деталь устанавливается к устойчивой площади, а рядом – ограничитель из деревянной детали. Она имеет место для полукруглой заготовки, куда крепится один конец трубы.

Такой аппарат необходимо использовать, прогибая трубы не с середины, а с конца. В противном случае есть риск переломить заготовку, трубогиб выполняют большим и маленьким. Это зависит от радиуса трубы.

Самодельная быстрозажимная струбцина

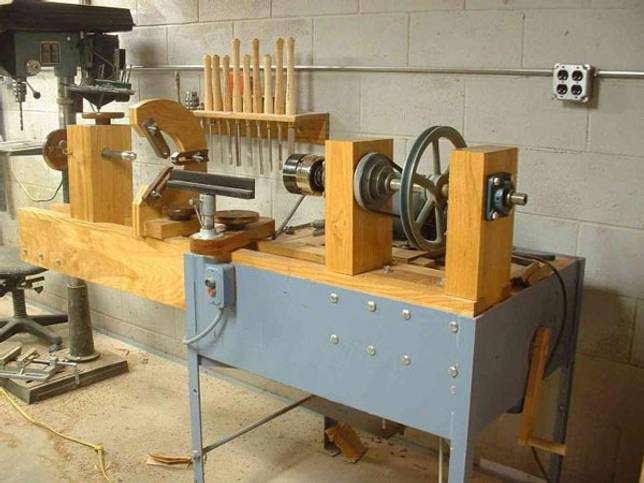

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает следующие элементы:

Станина. Она должна обладать достаточной прочностью. Ее лучше изготовить из металлического профиля (труба, уголок), но можно и из деревянного бруса

Важно надежно закрепить каркас на полу мастерской и утяжелить конструкцию в нижней части.

Передняя бабка или зажимной шпиндель. В качестве этого элемента станка можно использовать головку от дрели повышенной мощности.

Задняя бабка

Для того, чтобы обеспечить продольную подачу заготовки, лучше использовать стандартный фабричный шпиндель с 3-4 кулачками.

Суппорт или упор для резцов. Он должен обеспечивать надежное закрепление и возможность перемещения в сторону заготовки, что обеспечивается винтовым стержнем.

Стол для инструмента. На станине следует сформировать рабочую поверхность, на которую можно разложить резцы и другой инструмент.

Привод. Для создания вращающего момента используется электродвигатель со скоростью вращения 1500 об/минуту мощностью 250-400 Вт. Можно применить двигатель от стиральной машины. В качестве трансмиссии используется ременная передача, для чего на валах устанавливаются шкивы нужного размера.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Резцы

Даже в самодельном токарном станке лучше использовать заводские резцы, которые обеспечат повышенное качество. Однако при желании можно обойтись и в этом вопросе своими силами. Самодельные резцы по дереву можно изготовить из следующих материалов:

  • Стальная арматура. Наилучший вариант – квадратное сечение с размером, близким к размеру заводского инструмента.
  • Напильники. Подбирается изношенный инструмент, но без значительных дефектов.
  • Автомобильная рессора прямоугольного (квадратного) сечения.

Подготовленные заготовки резцов подвергаются заточке. Для черновых работ используются полукруглая режущая кромки, а при чистовой обработке нужен резец с прямым лезвием. Кроме того, могут потребоваться фасонные и проходные резцы со специфической заточкой. Далее, режущая часть требует закалки. Для этого она нагревается, а затем опускается в машинное масло.

Это интересно: Как быстро построить дом из Sip (сип) панелей своими руками? Обзор +Видео

Практичные полки для инструментов своими руками

Перед созданием устройств и инструментов для работы своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или гаражу, где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Отличный вариант для ключей и отверток

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или краской, чтобы не допустить гниения и разбухания древесины.

Деревянная полка-шкаф

Можно сотворить комбинированный вариант стеллажа из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:

Можно найти другие интересные проекты и чертежи по изготовлению полочек для инструментов. Посмотрите видеоматериал по теме:

А также сделать своими руками полезные приспособления для домашнего хозяйства:

Изготовление циркулярки со станиной

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе

Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Самодельные станки и приспособления для домашней мастерской: общая информация

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м?.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

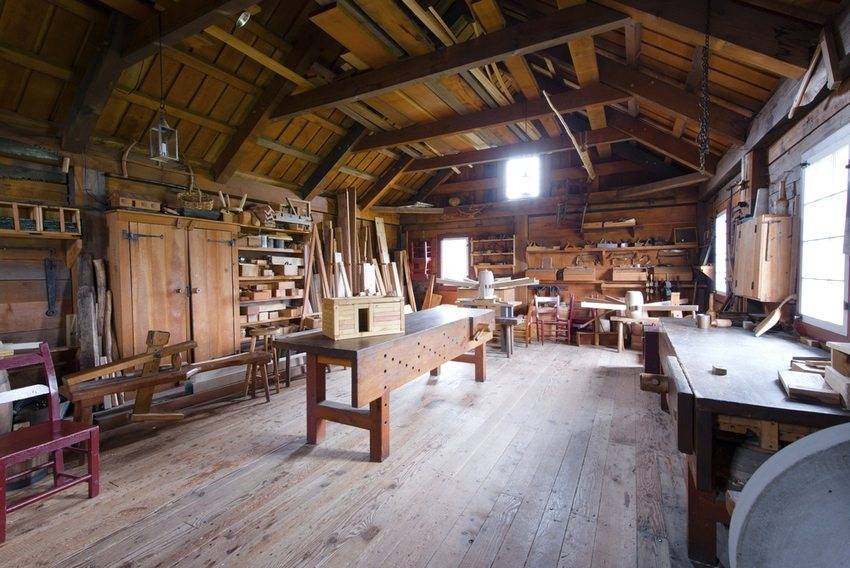

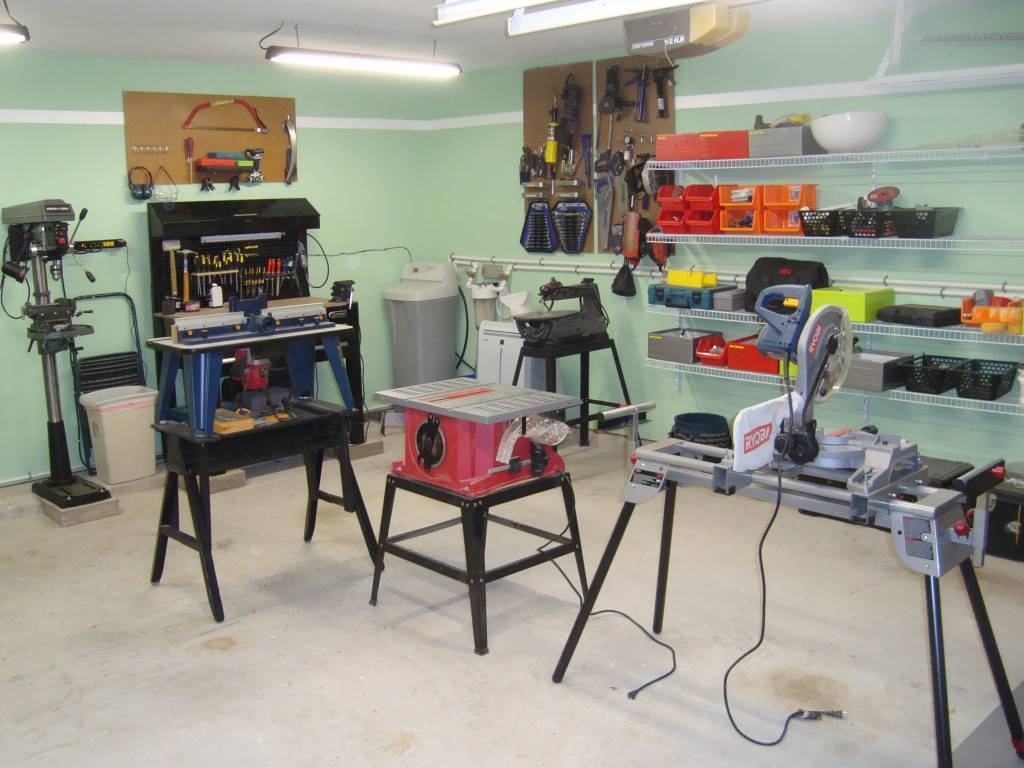

Мастерская, обустроенная в специально отведенном для этого помещении

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

  • обозначить, какие виды работ будут выполняться в мастерской;
  • определить список необходимого инструментария и оборудования.

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Домашняя мастерская должна быть расположена так, чтобы шум от работающих инструментов не мешал жильцам

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

  • циркулярной пилы;
  • шлифовального станка;
  • точила;
  • токарного мини — станка по дереву;
  • отрезного станка.

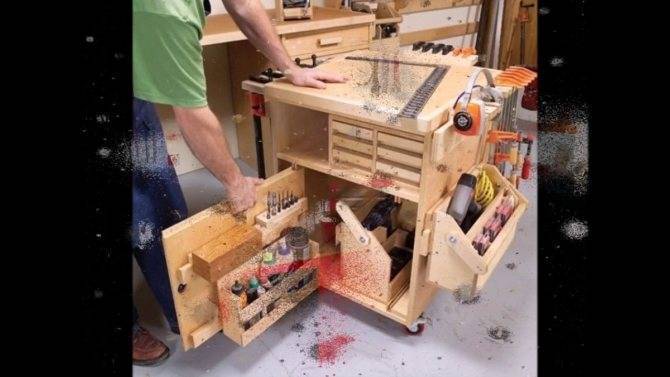

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене. Существует несколько вариантов рационального хранения инструментов:

  • настенные полки;
  • стеллажи для инструмента своими руками;
  • потолочные полки подвесного типа;
  • полки-щиты для подвешивания мелких инструментов.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Полка-щит из перфорированной стали для подвешивания мелких инструментов

Технология изготовления полки под инструменты своими руками (щит):

Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки.
Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита.
Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов.
Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть.
Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Схема устройства с монтажными размерами стеллажа под инструмент в мастерской

Столярный верстак

Столярный верстак – это прочный стол с рабочей поверхностью, на которой закрепляются столярные тиски (2 штуки), фиксаторы для закрепления заготовки при строгании рубанком, предусматриваются места для установки фрезера и иных ручных станков.

Важно. Размеры верстака выбираются, исходя из практических соображений

Высота должна обеспечивать удобство проведения работ с учетом фактического роста мастера. Длина должна составлять не менее 1 м (обычно 1,7-2 м), а ширина – 70-80 см.

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Инструкция по изготовлению столярного верстака:

  1. Рабочая поверхность изготавливается в виде щита с плотно подогнанными досками толщиной не менее 55 мм. Лучше всего подходит бук, дуб, граб. Предварительно их следует пропитать олифой. Упрочнение достигается брусом размером 4-5 см, который крепится по всему периметру щита.
  2. Вертикальные опоры стола можно сделать из сосны или липы. Обычно используется брус размером 12х12 или 15х15 см длиной порядка 120-135 см. Опорные элементы соединяются горизонтальными перемычками из широкой доски, закрепляемой на высоте 20-30 см от пола.
  3. Хранение инструмента и приспособлений производится на полках, которые располагаются под крышкой. Лучше их изготавливать в виде тумбы с дверцей. Щиты-полки можно расположить на стене над верстаком.
  4. На рабочей поверхности крепится пара самодельных или заводских столярных тисков.

Справка. Верстак может быть мобильным (передвижным), складным (разборным) или стационарным. В последнем случае рекомендуется опоры заглубить в землю на 15-20 см.

Тиски

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками
Для самодельных тисков потребуется длинный винтовой стержень диаметром не менее 20 мм с длиной резьбовой части не менее 14-16 см, металлические шпильки и деревянные бруски. Рекомендуем: Как правильно выбрать лазерный уровень? Виды, отличия и рейтинг лучших инструментов для дома

Изготовление осуществляется в следующем порядке:

  1. Вырезается деревянный брусок (можно из сосны) размером порядка 20х30 см и толщиной не менее 5 см, в котором сверлится по центру отверстие для винта, а внизу 2 отверстия для направляющих шпилек. Эта первая губка тисков стационарно закрепляется на рабочей поверхности.
  2. Вторая губка выпиливается из аналогичной доски и имеет размеры 20х18 см. Это будет передвижной элемент.
  3. Через губки пропускается винтовой штырь. Для исключения смещения элементов закрепляются шпильки диаметром порядка 8-10 мм. На винтовой стержень устанавливается ручка.

Ударная отвёртка из стартера

Бывают ситуации, когда обычным инструментом открутить ржавый болт или шуруп не получается. Ударный гаечный ключ с этим отлично справляется. Инструмент ручной работы изготовлен из деталей автомобильного стартера:

  1. Вал и втулка вынимаются из корпуса стартера.
  2. Часть вала отрезается, остается шлицевой шток.
  3. На втулку надевается отрезок трубы подходящего размера.
  4. К концу трубы приваривается болт равного диаметра.
  5. Конец стержня вращается в виде тетраэдра, на который надеваются головки нужного размера. Для шурупов в головку вставляется наконечник.

При ударе молотка по головке болта вал скользит со скошенными канавками внутри втулки, совершая вращательное движение. Чем сильнее удар, тем большее усилие вращает вал.

Как сделать заточку сверла по металлу: приспособление своими руками

Вы можете сделать простой станок заточки сверла по металлу из обычных приспособлений. Для этого подойдет абразивный брусок.

В домашних условиях можно воспользоваться таким оборудованием:

электроточилом можно подточить сверло. При этом заточка выполняется с кромки

Используя точило необходимо обращать внимание на угол заточки, на фиксации сверла на оси вращения. Излишки металла следует убирать постепенно

В завершение кромкам придается форма конуса;
в качестве заточного станка своими руками применяется болгарка. Для заточки режущий инструмент крепится в тисках. Для этого подбирается угол крепления, а также монтируется диск.

Разновидности приспособлений для заточки сверла

Стоит учитывать, что болгарка монтируется на ровную поверхность. При этом диск должен располагаться книзу. Если шлифовальный прибор фиксируется ненадежно, то он может испортить сверло. Выполнять заточку болгаркой можно только для изделий, обладающих маленьким диаметром. С помощью шлифовального устройства не получается сделать доводку. Для подставки режущего инструмента используется кромка щитка.

Можно применить и насадку дрели, которую стоит оборудовать шлифовальным диском с наждачной бумагой. Чтобы шлифовать элементы дрелью необходимо отыскать две ровные поверхности.

Оцените статью
