Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Содержание

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

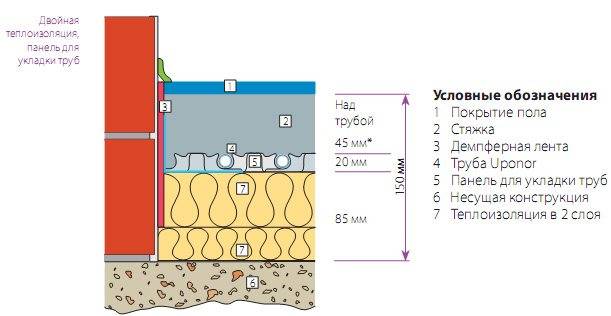

  1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
  2. Высота дверных проемов не должна быть меньше 210 сантиметров.
  3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
  4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены штукатурные работы и вставлены все окна.

Особенности расчета объема трубы

Расчет точного объема используемой трубы – обязательная процедура при обустройстве любой коммуникационной системы. Если пропустить этот шаг или отнестись к нему безответственно, в функционирующем трубопроводе образуется слишком высокое давление. Оно ускорит износ материала и приведет к тому, что система будет требовать постоянного ремонта и в конце концов просто выйдет из строя, даже не отработав установленного гарантийного срока.

Корректный расчет объема труб обеспечит качественную подачу воды в дом и позволит владельцам использовать ее в максимально удобном для себя режиме. Смонтированный на основании точных данных комплекс будет работать долго и надежно, не требуя сложного обслуживания и капитального ремонта

Низкое давление также скажется негативно, потому что существенно затруднит или даже сделает совершенно невозможной полноценную и комфортную эксплуатацию системы в удобном для потребителя режиме.

Общие параметры и необходимые вычисления

Для вычисления объема заданного отрезка трубной детали сначала определяют площадь окружности трубы по внешнему диаметру. Делают это при помощи формул

>S=π(D/2)² или S=πR²

При этом D означает цифровой показатель внешнего диаметра трубы, а R составляет половину внешнего диаметра, то есть радиус. Получившееся значение умножают на длину обрабатываемого фрагмента и в результате получают объем в кубических метрах.

Дальнейшие необходимые расчеты осуществляют по формуле вычисления объема цилиндра

>V=SH

где V показывает объем трубы, выраженный в кубических метрах, S означает площадь внешнего сечения, обозначенную в квадратных метрах, а H является длиной отрезка трубы, посчитанной в метрах. Для корректности действий сначала все единицы измерения переводят в единый вектор и только после этого осуществляют необходимые вычисления.

Расчет объема труб для водогазоснабжения

Правильный расчет объема стальных труб, предназначенных для коммуникаций, отвечающих за водо- и газоснабжение, начинают с определения диаметра. Самыми популярными моделями являются усиленные трубы с базовым диаметром в 25,5 миллиметров и обыкновенные универсальные с диаметром в 27,1 миллиметр.

По словам профессионалов, при прокладке простой системы точность показателей не слишком важна, так как объем трубы вычисляют по общеустановленным безразмерным показателям, именующимся условным проходом. Определяют цифровое значение этих величин по специальным таблицам и только в том случае, когда нужно просчитать давление.

Если планируется применение антифриза, расчеты стараются сделать более точно. Это позволяет избежать лишних материальных расходов и существенно снижает общие затраты на прокладку коммуникаций.

Антифриз на глицериновой основе абсолютно безопасен для человека, не провоцирует возникновения коррозии в оборудовании и не повреждает внутреннюю трубную поверхность. Однако его стоимость довольно высока. Чтобы избавить себя от траты лишних денег, нужно очень четко высчитать объем труб и купить ровно столько вещества, сколько требуется

Дальше вычисляют радиус детали. Для этого в формулу

>R=D/2

закладывают данные, содержащиеся в сопроводительной документации или в маркировке труб (D означает базовый диаметр, заявленный изготовителем), а потом, апеллируя полученными цифрами, совершают необходимые вычислительные действия.

Сделать вычисление радиуса трубного материала можно и более простым способом по формуле R = L/6,28318530. L здесь обозначает длину окружности, которую легко замерить рулеткой или веревкой, а цифровые символы подразумевают букву Пи, умноженную на 2

На следующем этапе находят площадь сечения. Для этого числовое значение радиуса возводят в квадрат и еще раз умножают на число ПИ (3,14). Если радиус детали выразился в миллиметрах, расчет площади сечения проводят в квадратных миллиметрах. В конце все полученные значения закладывают в формулу V=SH и получают искомое число.

Введите параметры для расчёта в онлайн калькулятор

Предлагаем ввести параметры в для расчета объёма в онлайн калькулятор.

Почему необходимо заранее рассчитать объем жидкости в трубе калькулятором, только после этого приступать к закупкам? Ответ очевиден – для того чтобы определить, сколько надо приобрести теплоносителя, чтобы заполнить систему отопления дома

Особенно это важно для домов периодического посещения, которые на длительное время остаются холодными. Вода внутри такой отопительной системы неминуемо замерзнет, разрывая проводящие элементы и радиаторы

Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке.

  • Вместимость расширительного бачка. Этот параметр всегда указывается в паспорте на это изделие, но если такая возможность отсутствует, можно просто заполнить емкость определенным количеством литров воды, после чего использовать эту информацию.
  • Емкость нагревательных элементов – радиаторов отопления. Такие данные также можно получить из технического паспорта или инструкции для одной секции. После чего, воспользовавшись проектными данными, умножить емкость одной секции на их общее число.
  • Количество жидкости внутри различных узлов, а также системах управления и контроля, например – тепловых насосов, манометрах и тому подобное. Впрочем, эта величина будет небольшой, не выше статистической погрешности, поэтому данные третьего пункта обычно игнорируют.

Если система водоснабжения или отопления выполняется из металлических изделий, нужно учитывать некоторые их особенности. Так, водогазопроводный сортамент по ГОСТ 3262-84 выпускается трех серий:

  • легкая;
  • средняя;
  • тяжелая.

При этом различие состоит именно по толщине стенок, что при равенстве внешнего размера, говорит об уменьшении внутреннего сечения для разных исполнений

Поэтому при закупке следует обращать внимание именно на этот показатель, чтобы внутренний проход был одинаков по всей протяженности водопровода или отопления. Расчет объема жидкости в трубе, с использованием калькулятора можно произвести, воспользовавшись следующей формулой:

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

  1. V – объем метра трубы, см3.
  2. 100 – длина, см.
  3. Число «пи», равное 3.14.
  4. Радиус внутреннего канала, см. здесь — площадь поперечного сечения внутренней полости.

При расчете нужно руководствоваться не сертификатными данными или вывеской продавца. Желательно тщательно измерить размер внутреннего отверстия, используя штангенциркуль, а при подсчете руководствоваться именно этими данными.

Кроме принадлежности к одной серии, о чем упоминалось выше, нужно учитывать возможность использования исходного материала на минусовых допусках, что закономерно повлияет на размер сечения в сторону его увеличения. Если есть возможность воспользоваться при закупке интернетом, можно использовать встроенный программный calculator, рассчитать объем воды в трубе онлайн. Но при этом исходные данные нужно водить реальные. Настоятельно рекомендуем перед использованием калькулятора ознакомиться с инструкцией, в таком случае расчеты будут верными со стопроцентной гарантией.

С их использованием должны рассчитываться также другие параметры системы, включая вес погонного метра и прочее. Широкое применение при выполнении таких операций нашли специально разработанные таблицы. Но они справедливы только для номинальных размеров, любые отклонения они не учитывают. Определяя объем воды в трубе онлайн калькулятором, ошибиться маловероятно.

Гидравлический расчет газопровода: методы и способы вычисления + пример расчета

Для безопасной и безотказной работы газоснабжения его нужно спроектировать и рассчитать

Важно безупречно подобрать трубы для магистралей всех типов давления, обеспечивающих стабильную поставку газа к приборам

Чтобы подбор труб, арматуры и оборудования был максимально точным, производят гидравлический расчет трубопровода. Как его сделать? Признайтесь, вы не слишком сведущи в этом вопросе, давайте разбираться.

Мы предлагаем ознакомиться со скрупулезно подобранной и досконально обработанной информацией о вариантах производства гидравлического расчета для газопроводных систем. Использование представленных нами данных обеспечит подачу в приборы голубого топлива с требующимися параметрами давления. Тщательно проверенные данные опираются на регламент нормативной документации.

В статье предельно обстоятельно рассказано о принципах и схемах производства вычислений. Приведен пример выполнения расчетов. В качестве полезного информативного дополнения использованы графические приложения и видео-инструкции.

Предназначение формул по расчету площади трубопровода и его сечения

Собственно расчетные формулы, о которых пойдет речь в статье, являются довольно универсальными:

Расчет теплоотдачи всего отопительного контура. Вначале обязательно высчитывается полная площадь отопительной системы, поскольку от этого значения напрямую зависит значение выделяемой тепловой энергии, которая затрачивается на обогрев помещений в доме или квартире. Также, зная площадь поверхности трубы, можно произвести оценку теплопотерь, которые образуются при транспортировке теплоносителя к радиаторам отопления, а, как следствие, узнать необходимо количество этих самых радиаторов.
Количество утеплителя для оптимальной работы отопительной системы также подсчитывается с предварительным расчетом площади его внешней поверхности. Естественно, точность расчетов влияет на денежные затраты при закупке материала

Особенно точно нужно производить расчет поверхности трубы, если речь идет о городских теплотрассах, где длина трубопровода может достигать нескольких километров, а значит, погрешности могут привести к значительному увеличению затрат на приобретение материалов.
Не менее важно определить точную площадь окраски труб, чтобы минимизировать затраты на покупку лакокрасочных материалов (прочитайте: «Как выполнить расчет краски для труб, какой расход учитывать»). Помимо площади всего трубопровода нужно знать оптимальное значение расхода краски на единицу площади, чтобы вычислить точное значение объема состава, который нужно будет купить.
Правильно рассчитать площадь поверхности трубы изнутри не менее важно в тех случаях, когда речь идет о вычислении предельной пропускной способности системы водоснабжения или водоотведения

Опять же, формула для подобных расчетов крайне полезна, если нужно снизить расходы по смете еще до закупки труб.

Определение площади поверхности трубы

Важно определять площадь поверхности, так как это позволяет рассчитать, какое количество грунта, краски или укрывного материала потребуется для той или иной трубы с учетом ее формы, материала и веса. Масса труб, изготовленных из ПВХ или пропилена, значительно меньше, чем стальных, хотя площадь их одинакова

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Для вычисления площади трубы, потребуется выполнить следующие действия:

  • Определить радиус трубы сначала в сантиметрах;
  • После перевести полученный результат в метры;
  • После следует высчитать длину трубы также в метрах;
  • Умножить полученный результат на известный радиус, в результате чего можно узнать внешнюю площадь трубы.

Можно вычислить площадь и прямоугольной трубы с учетом веса, достаточно знать, сколько весит погонный метр, тоннаж можно определить по специальным таблицам, применяемым в строительстве. Данную величину следует умножить на длину трубы в метрах. Такие расчеты позволяют определить количество краски, грунта и теплоизоляционного материала, а также потери тепла при передаче последнего от такого теплового узла, как котельная.

Общие подходы или немного скучной теории

Для определения веса любого предмета достаточно умножить его объём на удельный вес. Если с удельным весом всё более-менее понятно, то объём определить труднее (если не рассматривать такие простые формы как куб).  Наиболее общим принципом расчёта объёма считается принцип Гюльдена, когда площадь поперечного сечения какого-либо предмета умножают на его высоту. С высотой металлоконструкции проблем также обычно не возникает, её легко (либо почти легко) замерить непосредственно, особенно, если сечение по высоте постоянно. Так можно поступить в отношении стальных труб любого сечения и профиля, двутавров, швеллеров, уголков и т.д. Метод определения массы металлических предметов сложных и непостоянных по высоте форм рассмотрим позднее.

По какой формуле проводится расчет объема трубы

Чтобы получить точные данные, необходимо приготовить:

  • Калькулятор;
  • Штангенциркуль;
  • Линейку.

Сначала измеряется радиус, обозначенный буквой R. Он может быть:

  • Внутренним;
  • Наружным.

Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.

Внешний радиус необходим для определения размера места, которое она займет.

Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.

Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.

Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:

  • S = R x Пи.
  • Искомая площадь — S;
  • Радиус трубы – R;
  • Число Пи — 3,14159265.

Полученное значение нужно перемножить на длину трубопровода.

Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:

  • V = S x L
  • Объем трубы – V;
  • Площадь сечения – S;
  • Длина – L

К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;

S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.

Итоговая формула расчета, примет следующий вид:

V = HS = 2 х 0,0625=0,125 куб. метра.

По этой формуле рассчитывается объём совершенно любой трубы

Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка. При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения

Проще всего проводить расчет, если все значения перевести в квадратные сантиметры

При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры. Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры

Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения

Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.

Проведение расчетов

Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.

Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:

Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.

Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.

Площадь поперечного сечения

S = 0,785 × D2

При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.

Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.

Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома

Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.

Сколько жидкости в системе

Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.

  • трубопроводы;
  • радиаторы, конвекторы или иные нагревательные приборы;
  • задвижки, шаровые краны, прочая запорная аппаратура.

Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:

  • котел отопления;
  • расширительный бак;
  • система теплого пола (если она есть);
  • коллектор отопления, регулировочный узел;
  • фитинги, переходники и прочие дополнительные элементы.

Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.

Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.

Внутренний объем

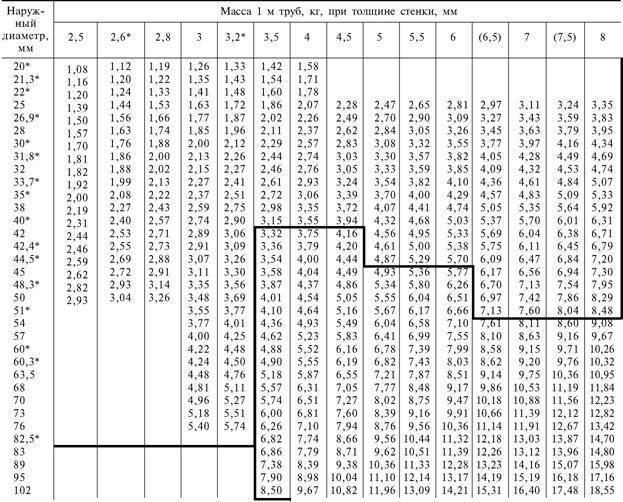

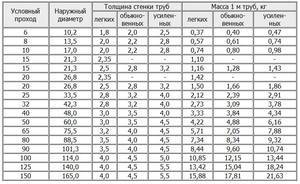

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.

Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.

Способы расчета удельного веса

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

  • длины;
  • высоты, ширины или диаметра;
  • толщины стенок.

Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:

  • по расчетным формулам;
  • при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.

В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:

  • при расчетах часто приходится округлять рассчитанные значения;
  • при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
  • плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.

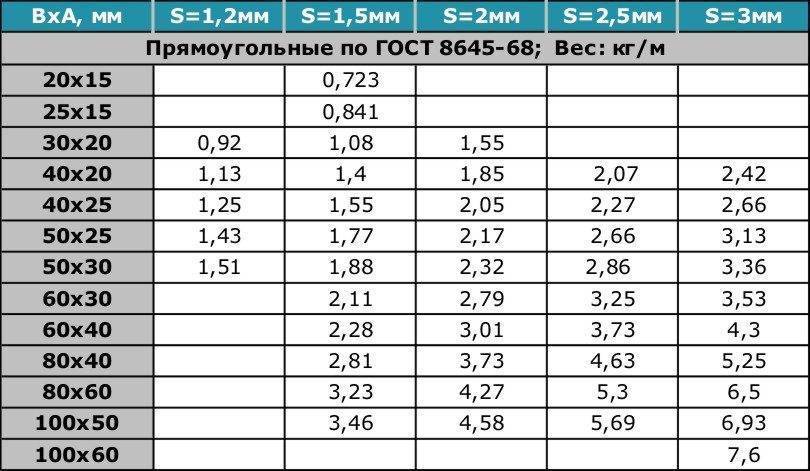

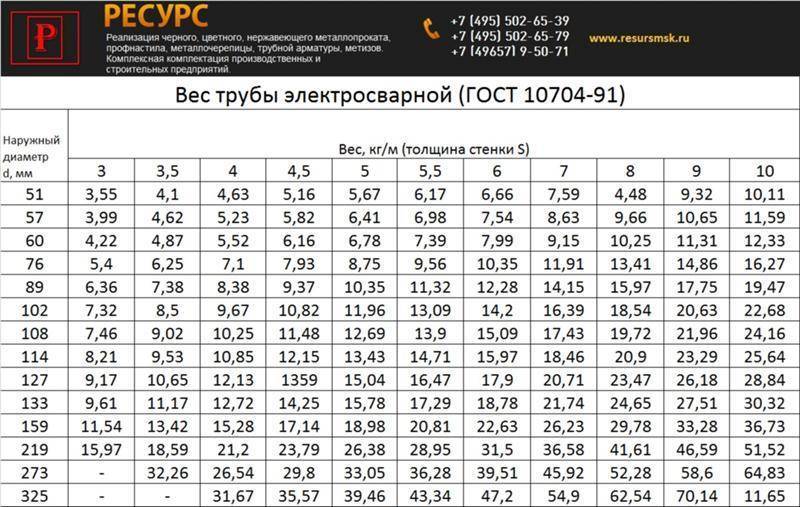

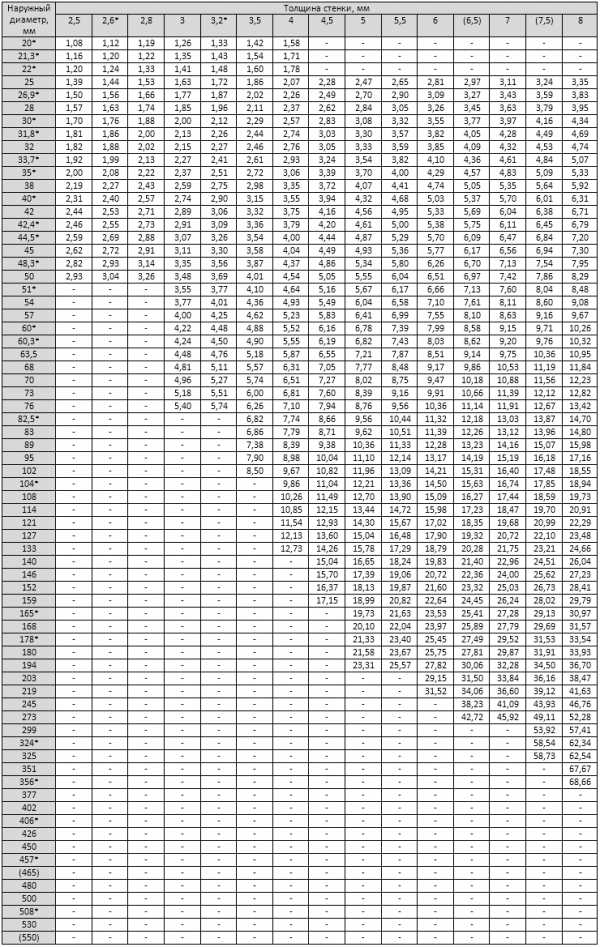

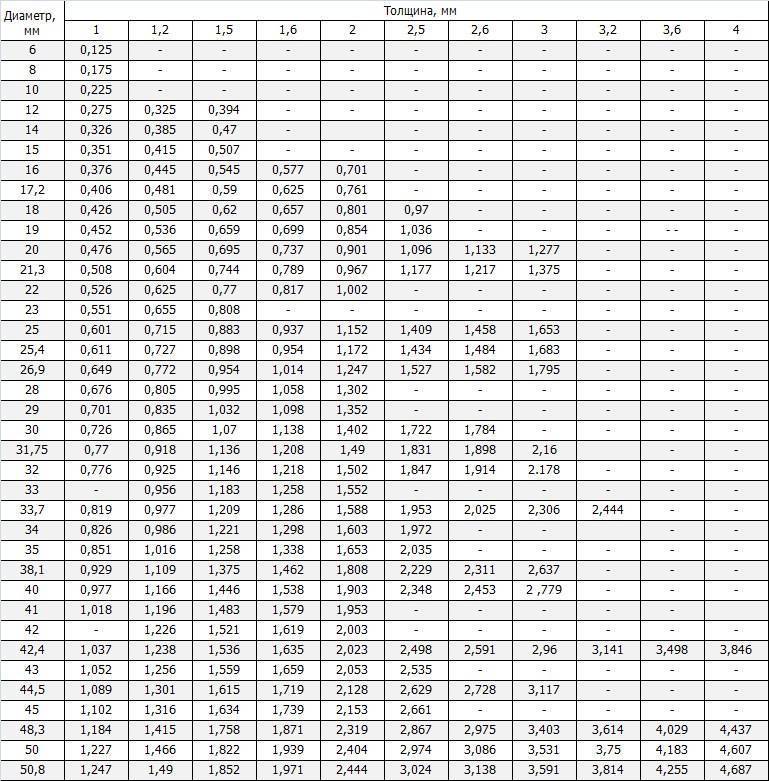

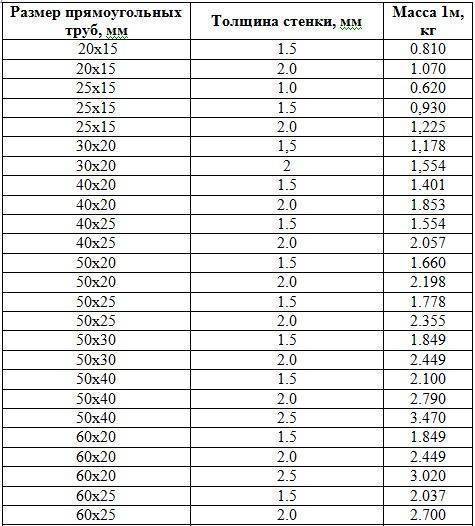

При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.

Определение удельного веса трубы по формулам

Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:

  • Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
  • Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
  • В конце, от первого результата вычитают второй, это и является объемом трубы.

Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:

V = RхRх3,14хL, где:

  • V – объем;
  • R – радиус;
  • L – длина.

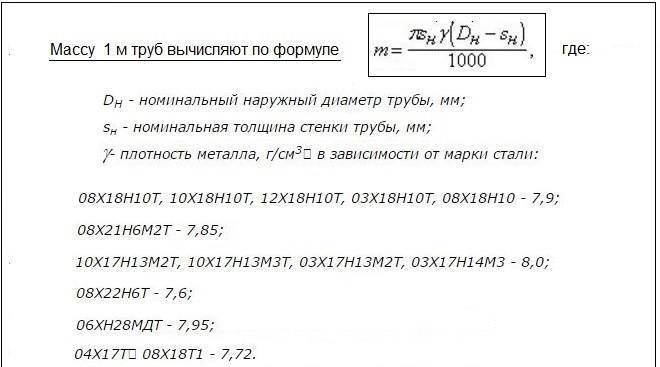

Еще одна несложная формула, но уже для стальных круглых труб:

Вес =3.14х(D – T)хTхLхP, где:

  • D – внешний диаметр;
  • T – толщина стенки;
  • L – длина;
  • P – плотность стали.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы
данные нужно перевести в миллиметры

Удельный вес = (A–T)хTх0.0316

Для прямоугольных труб:

Удельный вес = (A+B–2хT)хTх0.0158

То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.

https://youtube.com/watch?v=z4AjL8HmOcw

Вспоминаем геометрию

Расчет массы круглой трубы

  1. Рассчитываем длину окружности трубы. Она равна произведению наружного диаметра трубы на число пи.
  2. Рассчитываем площадь поверхности погонного метра трубы. Она равна произведению длины окружности на… тот самый один метр.
  3. Рассчитываем объем вещества в погонном метре трубы. С достаточной точностью его можно считать равным произведению площади на толщину стенки.
  4. Рассчитываем массу погонного метра трубы. Сталь имеет плотность 7850 кг/м3. Масса погонного метра будет равна произведению этого числа на рассчитанный нами объем вещества трубы.
  5. Умножаем получившуюся массу погонного метра на длину трубопровода. В метрах, разумеется. Празднуем победу.

Давайте в качестве примера рассчитаем массу тех самых тысячи двухсот метров трубы диаметром 100 мм и со стенками толщиной 4 мм.

  1. 0,1*3,14159265=0,314159265 м.
  2. 0,314159265*1=0,314159265 м2. Честно говоря, эту операцию можно было и пропустить
  3. 0,314159265*0,004=0,00125663706 м3.
  4. 0,00125663706*7850=9,864600921 кг.
  5. 9,864600921*1200=11837,5211052 кг.

Итого с учетом погрешностей, отходов при обрезке и прочих несуразностей нам есть смысл закупить 12 тонн заветной трубы.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Подскажем: чем толще стенки трубы и чем меньше ее диаметр, тем большую погрешность дает эта формула

Расчет массы квадратной трубы

Здесь алгоритм расчета немного отличается.

Но именно немного.

  1. Рассчитываем длину периметра сечения трубы. Она равна произведению размера стенки квадратной трубы на четыре.
  2. Рассчитываем площадь погонного метра трубы. Как нетрудно догадаться, полученное на предыдущем этапе число умножается на один метр; в результате получается оно же, но уже не в погонных, а в квадратных метрах.
  3. Рассчитываем объем вещества трубы в погонном метре, опять-таки умножая площадь поверхности погонного метра трубы на толщину стенки.
  4. Умножаем этот объем на плотность стали (7850кг/м3, помните?).
  5. Рассчитываем вес необходимой нам трубы, умножая массу одного погонного метра на метраж.

Посчитаем массу тех же самых 1200 метров трубы с той же толщиной стенок в 4 мм и размером стенки 100 мм.

Заодно мы поймем, как соотносится масса круглой и квадратной трубы при столь близких размерах.

  1. 0,1*4=0,4 м.
  2. 0,4*1=0,4м2.
  3. 0,4*0,004=0,0016 м3.
  4. 0,0016*7850=12,56 кг.
  5. 12,56*1200=15072 кг, или чуть больше пятнадцати тонн.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Разумеется, никто не мешает просто измерять длину трубы и их количество в пакете и попросить погрузить определенное количество упаковок. Но их все равно взвесят

Расчет массы прямоугольной трубы

И здесь разница невелика:

  1. Периметр сечения трубы рассчитывается как удвоенная сумма ее сторон;
  2. Площадь поверхности погонного метра так же получается умножением периметра трубы на единицу;
  3. Объем вещества в погонном метре трубы по-прежнему равен произведению площади его поверхности на толщину стенки (приблизительно, разумеется);
  4. Массу погонного метра получаем умножением объема из предыдущего пункта на 7850;
  5. Результат в килограммах необходимо умножить на протяженность трубопровода, чтобы получить суммарный вес трубы.

Гулять так гулять: давайте рассчитаем, какой будет масса трубы стальной прямоугольной длиной 18 километров, размерами 180х145 миллиметров и с двадцатимиллиметровыми стенками.

Такой монстр реально производится и используется в качестве несущего элемента там, где нужны высокая прочность на изгиб.

  1. (0,180+0,145)*2=0,65 м.
  2. 0,65*1=0,65 м2.
  3. 0,65*0,02=0,013 м3.
  4. 0,013*7850=102,05 кг. Однако, метр такой трубы сможет оторвать от пола не всякий.
  5. 102,05*18000=1836900 кг, или 1836,9 тонны трубы.

Расчет параметров трубы: как правильно рассчитать вес, массу и объем трубы

Профильные трубы больших размеров часто используются в сложных несущих конструкциях. Здесь неточности расчетов могут быть фатальными. К счастью, запаса прочности не отменяли

Профильные трубы больших размеров часто используются в сложных несущих конструкциях. Здесь неточности расчетов могут быть фатальными. К счастью, запаса прочности не отменяли.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Оцените статью
