Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Содержание

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов. Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 – фаза первой клавиши выключателя;
  • L2 – фаза второй клавиши;
  • N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

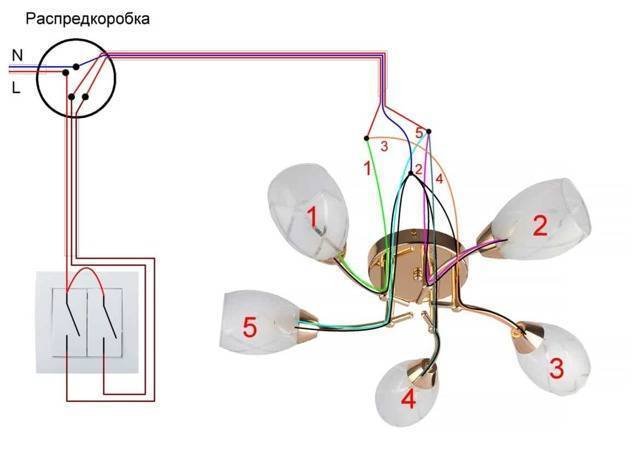

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Популярные статьи  Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Присоединяем провода

Перед присоединением проводов к выключателю обязательно снимается напряжение в помещении, где выполняется подключение. Лучший вариант – вынуть пробку. Но если применены автоматы, соответствующий из них надо отключить и надеть на него целлофановый кулек как предупреждающий знак для других жильцов.

Провода подготовлены для подключения

Поскольку клеммы уже определены, остается вставить в них жилы проводов и затянуть зажимные винты. Провода индикаторов и основной провод должны создать надежные контакты с винтом и быть зажатыми

Этому надо уделить особое внимание. Жила силового провода может сместить жилу провода индикатора, и она может просто лечь рядом, не будучи зажатой винтом. Чтобы монтаж прошел наилучшим образом, начинаем с того, что зажимаем жилу пассатижами с узкими губками

Чтобы монтаж прошел наилучшим образом, начинаем с того, что зажимаем жилу пассатижами с узкими губками.

После того как жила попала в клемму, провод удерживается большим пальцем. Используя шило, корректируют положение провода светодиодного индикатора и затем затягивают винт клеммы. Аналогично монтируются и остальные клеммы.

Монтаж клемм двойного выключателя

Если жилы электропроводки алюминиевые, надо проявлять осторожность при их изгибе и не допускать трещин и изломов

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид Описание
Внутреннего монтажа Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

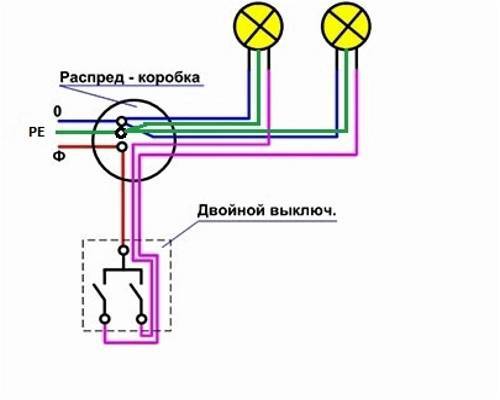

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

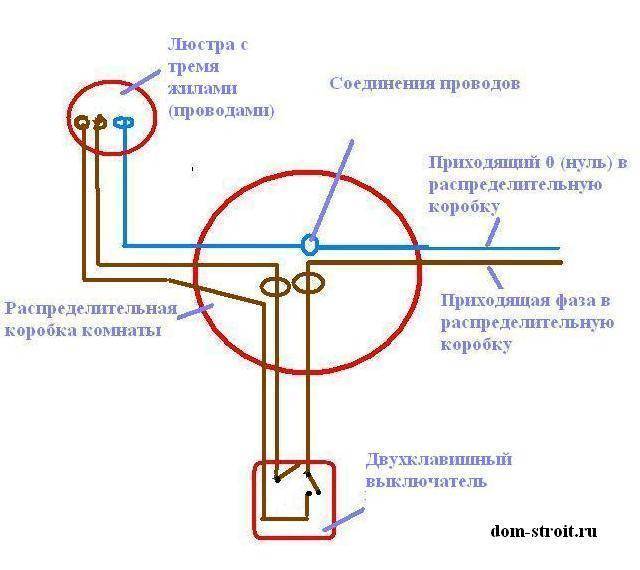

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Популярные статьи  Что можно и нельзя мыть в посудомоечной машине: особенности мытья посуды из разных материалов

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

  • двумя независимыми светильниками/люстарами;
  • двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

  • входных — 2;
  • выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Подсоединение электроприборов

Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.

Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.

Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.

Подключение одноклавишного выключателя

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажуПеред тем как подключить выключатель к лампочке, нужно еще раз удостовериться в безопасности. Перед отключением электричества нужно убедиться в работоспособности индикаторной отвертки, прикоснувшись ей по очереди к каждому из отверстий в розетке. Индикатор должен загореться в одном из гнезд.

Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.

Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.

После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

  1. Установить в углубление в стене подрозетник (стакан);
  2. Вывести провода, идущие к выключателю;
  3. Снять лицевую часть прерывателя;
  4. Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
  5. Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
  6. Установить выключатель в подрозетник;
  7. Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
  8. Закрепить лицевую часть выключателя.

Установка двухклавишного прерывателя

Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажуЕсли разные группы ламп подключаются в одной люстре, то нужно объединить их общие выводы и соединить их с нулевым проводом, идущим от распределительной коробки. Обычно все провода маркированы цветом. Нулевой, как правило, имеет синий цвет. При сомнениях всегда можно прозвонить цепь мультиметром. Оставшиеся выводы (фазовые) нужно подключить соответственно к двум жилам, идущим на прерыватель.

Популярные статьи  Утепление стен пенопластом своими руками — инструкция и расчет эффективности утепления в вашем регионе

Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте

Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть)

Безопасность прежде всего!

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

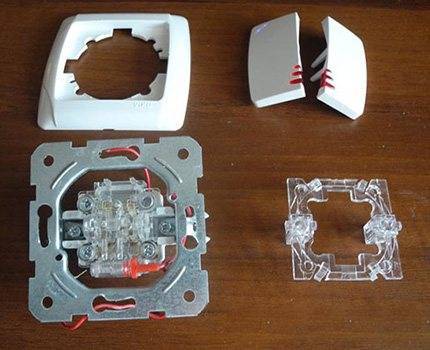

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

  • механизма и декоративной панели;
  • одной входной клеммы;
  • двух выходных клемм;
  • двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу
Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу
Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Схемы подключения с двумя потребителями

Главное правило подключения – входной провод должен быть обязательно фазой. Заводят ее из распределительной коробки, находящейся, как правило, над выключателем, за исключением случаев нижней прокладки проводки. Перед началом работ убеждаются в отсутствии напряжения в сети.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

При заведении фазы необходимо на верхнем контакте выключателя ослабить винтик, удерживающий контакт, зачистить 5-7 мм провода, завести его внутрь контакта, после чего затянуть винт. Убедиться в надежности крепления, несколько раз дернув за провод и попытавшись его вытащить.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Подобным образом поступают с двумя проводами, ведущими на потребители. Контакты для них находятся в нижней части выключателя.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Принципиального значения, на какой из контактов заводится провод, нет – в случае, если нужно перебросить провода, особой проблемы нет.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

По окончании монтажа клавиши ставятся на место, подается питание и осуществляется проверка работоспособности двойного выключателя. При правильном подсоединении проблем не возникнет.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
