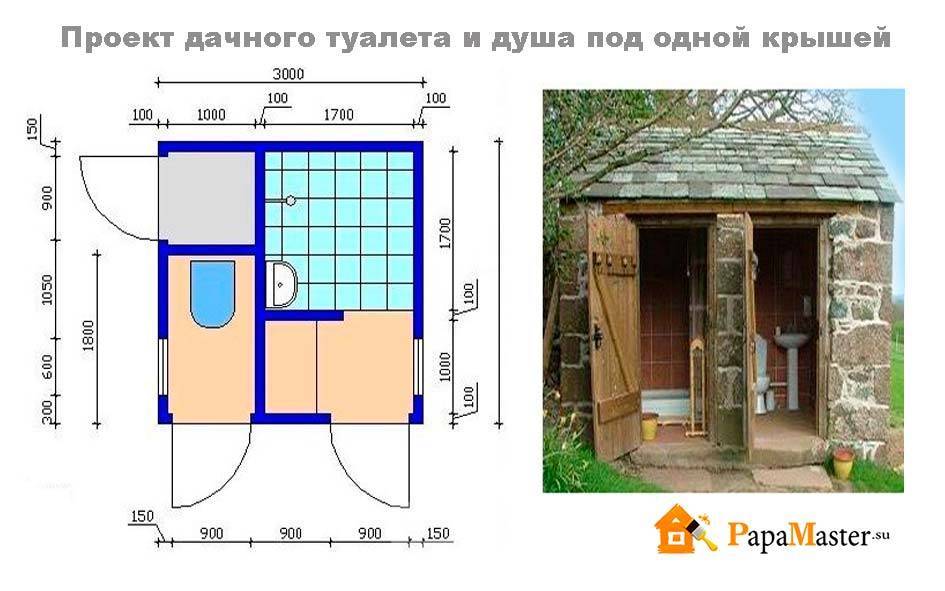

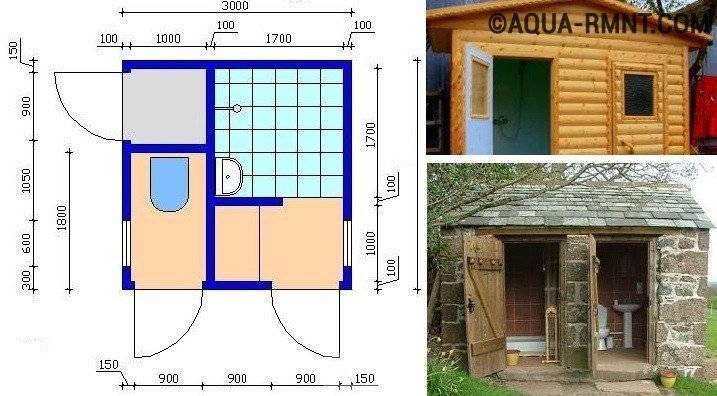

Проект дачного туалета с душем: выбор схемы и инструктаж по строительству

Нюансы выбора и возведения санузла под одной крышей

Чем тщательнее вы подходите к выбору конструкции (или разработке проекта), тем комфортнее и долговечнее получится сооружение

При обустройстве постройки обращают внимание на следующие тонкости:. Расчет параметров

Площадь и высоту рассчитывают, исходя из предпочтений будущих хозяев и предполагаемого количества сантехники и мебели. Обычная высота конструкции составляет от двух до двух с половиной метров

Расчет параметров. Площадь и высоту рассчитывают, исходя из предпочтений будущих хозяев и предполагаемого количества сантехники и мебели. Обычная высота конструкции составляет от двух до двух с половиной метров.

Хозблок с террасойИсточник promstroy-torg.ru

Выбор стройматериалов. Характеристики материалов определяют величину нагрузки и, следовательно, задают тип фундамента.

Удобство планировки. Вам должно быть удобно пользоваться и туалетом, и душем, поэтому предусматриваются отдельные входы со свободным доступом к каждой двери и возможностью одновременного использования

Необходимо учитывать потребности детей и пожилых членов семьи.

Внимание к деталям. От того, в какую сторону будет открываться дверь, зависит расположение умывальника и других элементов.

Допустимые сектора на участке для установки санузла

Есть правила, от которых не следует отступать:

  1. Туалет нужно располагать как можно дальше от водных источников (естественный водоем, скважины и пр.), иначе фекальные отходы просочатся в воды под землей.
  2. Не стоит строить туалетный домик вблизи с соседским участком. Расстояние до него не менее метра нужно соблюсти.
  3. Не надо размещать этот теремок посередине участка, чтобы зловоние не достигало жилого помещения.
  4. Так как большинство хозяев чистят ямы ассенизаторами, нужно будет обеспечить свободное пространство для подъезда спецмашины к сооружению.
  5. Домик лучше располагать в тени – такому строению не за чем «загорать» под солнцем.
  6. Выбор грунта под туалет имеет большое значение. Не надо осуществлять постройку на плавучей земле.
  7. Может быть вам не удастся выполнить все эти условия. Только первое требует обязательное его исполнение. Если водные артерии грунта проходят не глубже 2.5 метра, то строить санузел в этом месте запрещено нормами, установленными СЭС.

Строим деревянный туалет с выгребной ямой пошаговая инструкция

Для постройки дачного туалета с ямой своими руками потребуются такие материалы и инструменты:

  • рубероид;
  • песок;
  • бетонные бордюры;
  • доска – вагонка и обрезная;
  • электролобзик;
  • заранее подготовленная дверь с ручкой и завесами;
  • оцинкованный металлопрофиль;
  • брус деревянный;
  • шурупы, гвозди;
  • уровень строительный;
  • краска.

В списке не учтены материалы для отделки стен и утеплитель.

Копаем котлован под яму

Обустройство своими руками котлована для ямы с кирпичными стенками выполняется в несколько этапов:

  1. Выкапывается котлован прямоугольной или квадратной формы. Объем выгребной ямы можно принять «на глаз» с учетом количества постоянно пользующихся туалетом людей.
  2. На дне отсыпается и утрамбовывается дренирующая подушка из речного песка толщиной 15-20 см.
  3. Укладываются кирпичи, на них – армирующая сетка.
  4. Насыпается щебень, заливается бетонная стяжка толщиной 15 см.
  5. Под кирпичные стенки обустраивается фундамент из цемента и арматуры.
  6. После застывания бетона (примерно 10 дней) выкладываются кирпичные стены.
  7. Получившаяся конструкция накрывается бетонной плитой с отверстием под люк.

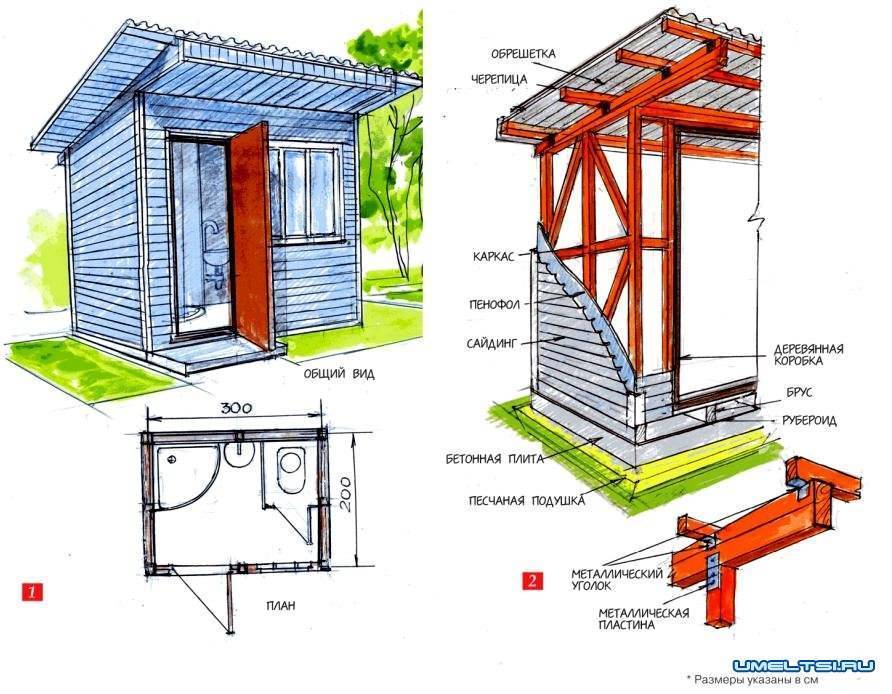

Строим каркас туалета

Следующий этап – монтаж перекрытия на расстоянии 20 см от границ ямы. По углам ее вкапываются бетонные бордюры так, чтобы они выступали на 15 см выше поверхности земли.

Здесь необходимо следить за ровной установкой элементов – для этого можно использовать строительный уровень. На поверхности бордюров укладывается гидроизоляция из рубероида – всего требуется 4-5 слоев.

Сборка каркаса

При постройке своими руками деревянного туалета для дачи доски необходимо обработать составом, предотвращающим гниение.

Сборка осуществляется в такой последовательности:

  1. Сооружается прямоугольное основание из бруса. Углы соединяются с помощью саморезов.
  2. По углам монтируются вертикальные элементы.
  3. Верхняя часть стоек связывается под будущую кровлю.
  4. В передней части оборудуется дверной короб: устанавливаются две стойки и сверху связываются поперечиной.

Обшивка и возведение крыши

Обшивка сделанного каркаса туалета выполняется вагонкой или обрезной доской. Крепление элементов осуществляется с помощью гвоздей или саморезов.

Для обустройств пола используются доски толщиной не менее 40 мм.

Затем оборудуется крыша:

  1. На верхнюю обвязку устанавливается обрешетка из реек или досок.
  2. На обрешетку укладывается гидроизоляционная пленка и закрепляется гвоздями через рейки.
  3. Укладывается кровельный материал – гибкая черепица, шифер, профнастил.

Устанавливаем двери

Из бруса сколачивается прямоугольный каркас по размерам имеющейся коробки. Дверь обшивается доской либо вагонкой и устанавливается на завесы.

По желанию в двери можно устроить небольшое окошко и застеклить его.

Делаем стульчак

Для устройства каркаса под стульчак с правой и левой сторон размещаются две поперечины. Снизу к полу и сверху к поперечинам крепятся стойки, в верхней их плоскости соединяются еще одним поперечным элементом, располагающимся перпендикулярно к горизонтальным стойкам.

Далее на построенном каркасе закрепляются доски. В верхней части карандашом или маркером наносятся контуры будущего туалета. Просверливается небольшая дырка, в которую помещается полотно электролобзика. По намеченному контуру выпиливается полное отверстие.

Сверху ставится доска для унитаза и закрепляется гвоздями либо саморезами.

Вытяжная вентиляция

Обустройство вентиляции – заключительный этап строительства дачного туалета своими руками. Она требуется, чтобы не допустить распространения неприятных запахов по всему участку.

Естественная вентиляция обеспечивается через незастекленное окошко с небольшим козырьком – он нужен, чтобы листья и иной мусор не попадал внутрь.

Самый простой вариант – установка трубы. Один ее край помещается внутри домика, второй выводится наружу и располагается на 0,5-1,0 м выше крыши.

Фундамент и монтаж канализационных труб

Фундамент под бытовку — ленточный, хотя допустимо и применение столбчатого фундамента. Весь плодородный слой почвы под будущим строением (площадью 4х4 м) нужно удалить, затем по периметру выкопать канавы под несущие стены и сделать опалубку выше уровня почвы. В опалубку закладываем отводную трубку от будущего туалета (для жидкой фракции) и от трапа душа. Общая глубина фундамента — 500 мм, а ширина ленты — 300 мм. На заливку требуется около 1,5 м3 раствора из щебня, песка и цемента (5:3:1). Заливка осуществляется на «подушку» 15 см из гравия или песчано-гравийной смеси с трамбовкой.

Через 2–7 дней опалубку можно снять, а площадь под бытовкой засыпать гравием и песком. Утрамбовать. Затем можно выполнить теплоизоляцию — уложить пенопласт или ЭППС, покрыть монтажной сеткой и сделать бетонную стяжку.

Санитарные нормы для стандартных туалетов

Построение отхожих мест со стандартными выгребными ямами существует ряд санитарных норм. Заключаются они в соблюдении расстояния до определенных объектов:

  • расстояние до каких-либо ограждений участка не менее 1 м;
  • расстояние до кустов не менее 1 м, а до деревьев – 4 м;
  • до жилых помещений не менее 12 м;
  • до подземных мест хранения (погребов) – 12 м;
  • расстояние до бани или другого санитарного места (например, уличный душ) не менее 8 м;
  • расстояние до различных водных источников, будь то реки, озера, колодцы) не менее – 25 м.

Нормы по размещению туалета и септика на дачном участкеИсточник vse-o-kanalizacii.ru

Во избежание неприятных последствий для себя или людей, живущих на соседних участках, данные нормы обязательны к выполнению. Также недопустимо попадание отходов жизнедеятельности в источники воды, предназначенные для общественного пользования.

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Совет: Для рытья ямы лучше использовать лопату с коротким черенком. С таким инструментом проще будет развернуться в тесном пространстве. Лом или кирка пригодятся при рытье более жесткой земли типа галечника, тяжелой глины или известняка.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.


Строительство выгребной ямы

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Отделка

Отделка санузла – занятие, требующее творческого подхода. Мнение об исключительности дерева устарело. Его обилие раздражает домочадцев, когда тон пола, стен, потолка и мебели идентичен. Создается ощущение присутствия в деревянном ящике. Это неприемлемо и создает гнетущую атмосферу. К тому же, часто тон древесины скрадывает уровень освещения санузла. В центре внимания интересные идеи, облицовка, которая позволяет сделать интерьер выразительным

Важно использовать легкие материалы, которые отличаются экологичностью и не нуждаются в сложных каркасных системах. Связана эта необходимость с усадкой дома, которой отличаются частные деревенские постройки и дачные дома. Легкое отделочное сырье уместно и в том случае, если дом возведен из кирпича или пеноблоков

Легкое отделочное сырье уместно и в том случае, если дом возведен из кирпича или пеноблоков.

Чаще отделку проводят на цементную штукатурку. Гипсовый материал впитывает влагу и отслаивается от поверхности. Нежелателен он и в обособленном туалете, где практически всегда есть конденсат. Отделку поверхностей керамической плиткой осуществляют после усадки всего строения. Иногда приходится ждать этого момента 1 год. Похожую технологию имеют рейки, которые могут быть стеновыми и потолочными. Если дом сел, потолок можно оформить конструкцией из гипсокартона с натяжной пленкой. Можно использовать кассетный метод оформления. Его технология позволяет вместить вместо отдельных деталей панели-светильники. Обои в санузле нежелательны – под действием влаги они отойдут от основания.

Разновидности дачных санузлов

Построить туалет на даче можно любой конструкции, из всевозможных материалов, разнообразных размеров. При выборе стоит отталкиваться от личных предпочтений, финансовых возможностей, окружающего ландшафтного дизайна.

Что касается разновидностей, то по методу утилизации отходов они классифицируются на:

  1. Туалеты с выгребной ямой. Являются самыми популярными и распространенными среди дачников. Главное, вырыть вместительную яму и грамотно ее забетонировать. Раз в несколько лет (в зависимости от интенсивности использования и от количества проживающих на даче людей), придется откачивать отходы либо насосом, либо при помощи ассенизаторской машины. Наземная часть туалета с выгребной ямой может быть построены из любых материалов (кирпича, досок, железа, профнастила). Главное, чтобы в нем была надежная каркасная основа и качественная вентиляция.
  2. Туалеты без выгребной ямы. К ним относятся: люфт-клозеты, пудр-клозеты, химические, торфяные. У каждой конструкции имеются свои преимущества и недостатки. Люфт-клозеты имеют полностью герметичные резервуары для отходов. Такой туалет можно разместить как на улице, так и в отапливаемом помещении. Он отличается гигиеничностью, практичностью и удобством в эксплуатации. По мере заполнения резервуара необходимо просто вызвать ассенизаторскую машину. Пудр-клозеты характеризуются маленьким резервуаром (всего лишь до 20 л). Такой вариант используется в том случае, если грунтовые воды располагаются слишком близко к поверхности земли. Благодаря использованию специального сухого состава в накопительном резервуаре, в таком туалете никогда не бывает неприятных запахов. Основное отличие торфяных уборных заключается в том, что они из отходов делают полезные удобрения для огорода. Единственное, у них небольшая емкость, следовательно, каждые 3-7 дней содержимое резервуара придется высыпать на компостную яму.

Что касается материалов изготовления, то дачные унитазы делятся на:

  • деревянные. Это самые распространенные постройки, не требующие особых навыков в строительстве, и больших финансовых затрат. Рассматривая чертежи такого туалета с размерами из дерева можно заметить, что сооружение получается не только функциональным, но и эстетичным. При его сооружении используются: брус, доски, фанера, осб, и другие пиломатериалы. Если использовать древесину хвойных пород, строительство обойдется недорого, а материал будет отличаться высоким качеством и прочностью. Очень привлекательно будет смотреться строение, каркас которого полностью обшит вагонкой. Особого внимания заслуживают сортиры, сооруженные из натурального сруба. Такая постройка обойдется не дешево, зато она порадует необычайной красотой и долговечностью. Но для строительства туалета из сруба необходимо иметь специальные инструменты для работы и определенный навык в строительной сфере;
  • металлические. Такие постройки имеют прочный каркас, который обшивается профнастилом. Железный туалет строится быстрыми темпами, но в жаркое время года металл слишком нагревается. Поэтому такие сооружения рекомендуется размещать в тени или под раскидистыми деревьями. А еще лучше, обшить постройку внутри полистирольными плитами;
  • кирпичные. Относятся к капитальным постройкам, способным прослужить несколько десятилетий, не теряя привлекательности и первоначальных технических качеств. Но такое сооружение затратное в финансовом плане, строится длительными темпами, и не всегда оправдывается. Так как вес кирпичного строения довольно внушительный, такой туалет требует сооружения фундамента. А это опять же дополнительные расходы и трудоемкость процесса. Если в дачном доме круглый год проживают люди, то можно построить кирпичный сортир. Если же дачей пользуются только в летний период, лучше остановить выбор на более бюджетных металлических или деревянных постройках. Прежде чем приступить к работе, необходимо нарисовать точный чертеж туалета на даче с размерами, используемыми материалами и другими нюансами. Так можно избежать простых ошибок при строительстве кирпичного строения. Как правило, кирпичные сортиры выглядят как небольшие отдельно стоящие домики на участке с одно- или двухскатной кровлей. В них по проекту могут быть предусмотрены окна (особенно если к помещению не подведено электричество), а также крепкие деревянные или металлические двери.

Габариты

Четкие стандарты предусмотрены исключительно для проектирования туалета. Их учитывают при планировке будущего санузла. Габариты ванной имеют рекомендации только в случае, когда в доме проживает человек с ограниченными возможностями.

Имеет значение функционал:

  • если санузел вмещает только раковину и унитаз, достаточно площади 1,2 х 1,7 м;
  • если в помещении находится только унитаз, его размеры могут составить 1,2 х 0,85 м;
  • при линейном расположении вдоль одной стены душевой кабины, мойки и унитаза площадь санузла может составлять 1,2 х 2,3 м;
  • при размещении унитаза с мойкой и душа на смежных стенах габариты санузла могут составлять 1,4 х 1,9 м;
  • когда санузел предполагает наличие ванны, его площадь должна быть большей (от 5 кв. м);
  • вместить ванну, унитаз, биде, раковину, стиральную машину и столик можно в помещении площадью 2,4 х 2 м;
  • установить ванну, столешницу под 2 мойки и унитаз, оставив массу свободного пространства, можно с габаритами 2,5 х 1,9 м.

7фотографий

Обычно просторные типы санузлов размещают в большом доме (7х8, 8х 8, 8х9 кв. м). Иногда, помимо ванны и душевой кабины, в них отводят место под зону отдыха. Мастера считают, что для совмещенного санузла частного дома достаточно отвести пространство около 4 кв. м. Если ванная и туалет раздельные, достаточно помещения площадью 3,2 кв. м, во втором – 1,5 кв. м2.

Совмещенный дачный туалет и душ от производителей

Для тех загородных участков, где отсутствует система централизованного водоснабжения и канализации (чаще всего так и бывает), вопрос обустройства приобретает особое значение. Во многих случаях оптимальным (и потому самым популярным) вариантом для дачного участка, предлагаемым производителями, служит хозблок. Такое сооружение является многосекционной конструкцией и совмещает под одной крышей хозяйственное помещение (дровник, кладовку), душ с раздевалкой и дачный туалет.

Профессиональные строительные компании значительно облегчают жизнь дачника, предлагая разнообразные модели совмещенных сооружений. Заказчик может приобрести только комплект и собрать постройку самостоятельно, или заказать сборку под ключ. Последний вариант предпочтителен по нескольким причинам:

Проекты разрабатываются с учетом современных технологий и стройматериалов. Такой подход делает использование постройки максимально комфортным.


Проект модульной конструкции для дачи Источник xuhis.cexamiko.ru.net

  • Компании предлагают раз нообразные проекты, размеры которых легко изменить согласно пожеланиям будущего хозяина. Вы можете поменять местами расположение секций, заказать базовый проект или утепленный вариант, подходящий для использования в холодную и сырую погоду.
  • Популярностью пользуются изделия из двух секций — хозблок с душем или туалетом, а также три в одном — хозблок с туалетом и душем, снабженным раздевалкой.
  • Заказ под ключ означает выполнение всего комплекса работ. Заказчик получит полноценный санузел, если закажет постройку с электричеством, вентиляцией, водопроводом и канализацией.
  • Туалет и душ для дачи поставляются в разобранном виде, что облегчает доставку на место строительства.
  • Опытные строители осуществляют монтаж в выбранном месте садового участка, при этом строительная техника и манипулятор не применяются.

Особенности конструкции и функционирования

Основной особенностью конструкции туалета с душем является единая постройка и общая разделяющая стена. Каждое помещение оборудуется отдельной дверью.

Конструкция туалета, разделённого с помещением душевой, оборудуется ёмкостью для хранения и подачи воды. К этому резервуару подсоединены пластиковые трубки, подающие воду. В душевой комнате трубка соединена с лейкой. Регулировка подачи воды осуществляется с помощью крана. В помещение туалета она поступает по трубкам, которые подсоединены к умывальнику и бачку унитаза. В последнем случае она подаётся при установке соответствующей сантехники.

Такое сооружение экономит территорию дачи

Выгребная яма должна находиться от колодца или водяной скважины, не ближе, чем в 15 м. Наиболее приемлемое расстояние — 25 м. Это необходимо для избежания вероятности попадания посторонних примесей в используемую воду.

При выборе места для строительства этого сооружения нужно учитывать возможность доступа ассенизаторов для откачки нечистот. Если выгребная яма глубокая и широкая, она будет дольше заполняться. Нужно не забыть оборудовать её люком для отвода содержимого.

Это интересно: Как сделать летний душ своими руками: устройство конструкции самостоятельно

Устройство и принцип работы

В данной статье мы более детально рассмотрим такой вариант дачного санузла, как деревянный туалет с выгребной ямой. Принцип его работы очень простой: отходы жизнедеятельности человека попадают в бетонированную или обложенную кирпичом яму, а через некоторый период их выкачивают ассенизаторской машиной. В большинстве случаев такой туалет выполняют из деревянных брусков и досок. Строительство начинается с выкапывания выгребной ямы. Потом изготовляют деревянный каркас из брусков. Основные стойки (их должно быть 6 шт.) зарывают в грунт на глубину 1 метр для надежности каркаса. Ту часть бруска, которая входит в грунт необходимо пропитать и покрыть битумом или отработанным моторным маслом. Для длительного срока службы туалета стойки соединяют с трех сторон между собой по периметру вверху, внизу и посредине деревянными брусками. Пол выполняют из доски. Обшивку стен можно выполнять из деревянной вагонки или досок. Устройство крыши проводится из досок и накрывается шифером или другим кровельным материалом

Строительство летнего душа на участке можно проводить разными способами. Мы остановимся на самом простом способе, который строится своими руками быстро и без усилий. Принцип работы: вода с водопровода через резиновый шланг поступает в бак, который находится сверху конструкции и нагревается солнечными лучами. Теплая вода из бака с помощью водопроводного крана и лейки поступает в душевую кабинку. Использованная вода стекает на землю и впитывается. Устанавливают сооружение на солнечном месте. Для возведения необходимо иметь минимум материала. Высота конструкции должна быть 2,4 -3 метра.

Для надежности конструкции делают из металлических труб свайный фундамент. Каркас изготовляют из бруса. Стойки каркаса загоняют в трубы и соединяют между собой горизонтальными брусками. После обтягивают виниловым материалом. Снизу к стойкам крепятся бруски и на них укладываются доски. Можно сделать деревянный канализационный трап, который ложится прямо на землю.

Выбор места возведения

При выборе места для совмещенной конструкции руководствуются следующими рекомендациями:

  • Согласование. Если земельные участки небольшие, наилучшим вариантом станет согласование строительства с соседями. Это поможет избежать конфликтов и сбережет немало времени, нервов и сил.
  • Влияние природных условий. Перед покупкой (или проектированием) уточняют уровень грунтовых вод. Если он проходит недостаточно глубоко (или в определенные периоды участок подтапливается), это надо будет учесть при выборе способа утилизации стоков. Возможно, придется отказаться от выгребной ямы в пользу септика.


Двери не должны мешать друг другу Источник plotnikov-pub.ru

  • Выбор места. Для строительства не рекомендуется выделять самое низкое место. Если во время весеннего паводка случится переполнение очистного сооружения, исправление последствий загрязнения будет весьма долгим и затратным.
  • Выбор относительного расположения. Учитывается не только роза ветров (преобладающие направления), но и расстояние до построек. Нормами СНиП предусмотрены расстояния до жилых и хозяйственных строений, дорог общего пользования и ограждений. Нарушение норм может стать причиной судебного разбирательства и штрафов.
  • Источник воды. Если на вашем участке имеется открытый источник воды (колодец), то сантехнического сооружение располагается в более низкой точке, на расстоянии не менее 25 м.
  • Обслуживание. Постройку располагают так, чтобы к ней могла подъехать ассенизаторская машина; обычно не дальше шести метров от дороги или другого места подъезда.
  • Эстетика. Вряд ли кому-то придет в голову расположить душ и туалет для дачи под одной крышей поблизости от входа в жилой дом или въезда на участок. Для таких построек выбирают укромный уголок, нередко украшая (маскируя) их декоративным кустарником или другой растительностью.

Биотуалет

Под биотуалетами подразумеваются экологически чистые переносные кабинки. Их используют те, кто посещает дачный участок редко. Конструкции отличаются небольшими размерами, легкостью, минимальными санитарными требованиями к установке. Различают 3 типа биотуалетов:

  • Компостеры. Состоят из самого предмета сантехники и резервуара с биологически активным веществом. Взаимодействия с ним, человеческие отходы подвергаются воздействию полезных микроорганизмов и со временем превращаются в безопасное органическое удобрение. Такие конструкции отличаются малой периодичностью выгрузки, независимостью от водоснабжения и канализации, гигиеничностью и экологической чистотой. Их примером служит торфяной туалет для дачи.
  • Химические туалеты. Похожи на компостеры, но вместо перерабатывающей засыпки содержат особые вещества-нейтрализаторы. Они устраняют неприятный запах и гниение, но смесь остается опасной и токсичной, поэтому использовать ее как удобрение нельзя.
  • Электрические туалеты. Оснащены сушилкой и компрессором для смешивания отходов и доведения их до твердой формы. Из нее вещества попадают в камеру сгорания, где за 40-70 минут превращаются в золу. Нужник соответствует экологическим требованиям, но требует электропитания и сложен в безопасной эксплуатации, потому используется редко.

Размещать биотуалеты можно в помещениях или на улице. Их преимущества – отсутствие неприятных запахов, экологической угрозы, процессов разложения.
