Пристенный дренаж фундамента: специфика обустройства системы отвода воды

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

  1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
  2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
  3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

  • Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
  • Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
  • Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

  • Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
  • Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
  • Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
  • При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

  • Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
  • Неоднородность и наслоение водонесущих пластов.
  • Строительство проводится в низине на глинистом грунте повышенной влажности.
  • Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Правила обустройства системы

Основой для сооружения являются специальные дренажные трубы. Чаще всего это пластиковые детали диаметром от 75 до 100 мм с нанесенной на них перфорацией. Если нет возможности их приобрести, можно взять обычные канализационные трубы нужного диаметра и просверлить в них отверстия. При этом нужно учитывать размеры гравия, в который будет уложена деталь, он должен быть больше диаметра высверливаемых отверстий.

При этом должны выполняться следующие требования:

  • Перфорированную трубу засыпают гравием примерно на 0,3 м. Для предотвращения засорения системы используют детали, обернутые фильтрующим материалом, или укладывают геотекстиль.
  • Если конструкция проходит под дорогой, по которой движется транспорт, на этом участке монтируют металлические трубы, соединяющиеся плотно подогнанными муфтами с остальной системой.
  • Для беспрепятственной очистки и обслуживания сооружения в основных узловых точках (на изгибах, в местах пересечений деталей) и через каждые 10-12 м на прямых участках устанавливаются смотровые колодцы.

Вода из системы сбрасывается в сточную канаву или отстойник, самый простой вариант которого представляет собой обычный сварной короб с металлической решеткой.

Конструктивные особенности

Дренаж – это система водоотведения грунтовой или талой воды с участка или, напротив, обеспечения её равномерной циркуляции по определенной площади. Пристенный дренаж – это система дренажа, при которой дрены располагаются непосредственно вокруг жилого дома или другого здания, опоясывая его и обеспечивая максимальное осушение фундамента и подвала.

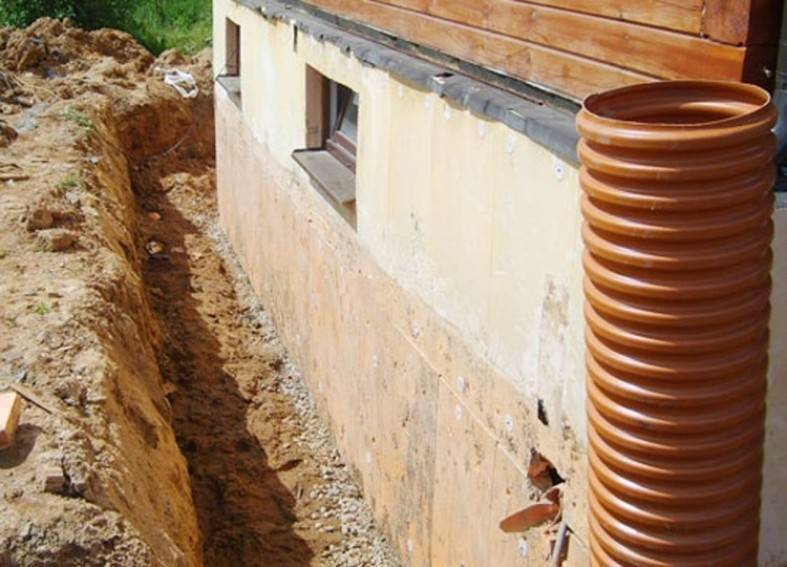

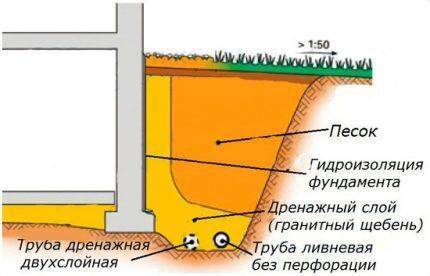

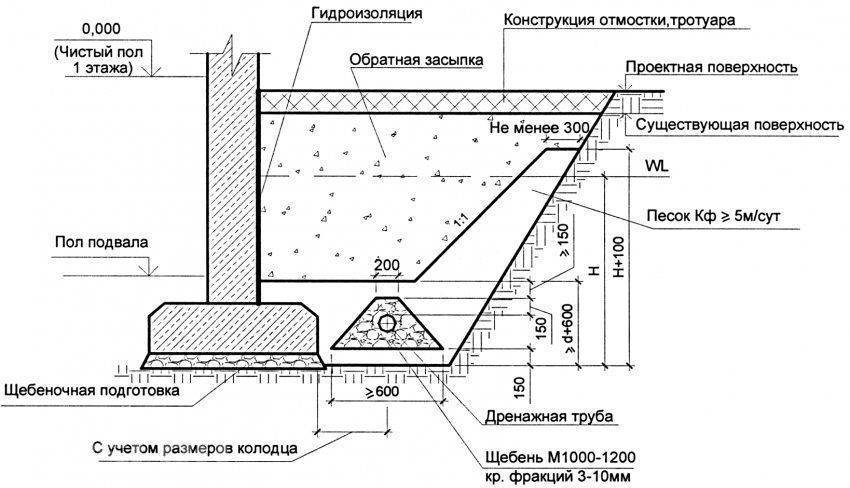

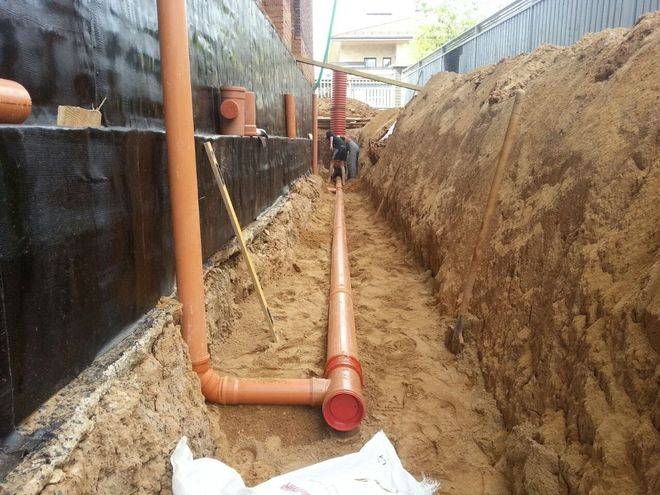

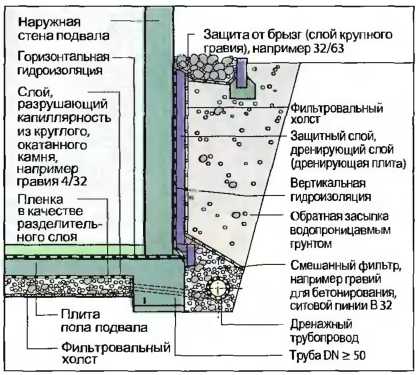

Фото — пристенная конструкция

Существует два типа такой пристенной конструкции:

  1. Линейный;
  2. Пластовый.

Устройство линейного производится по всему отмостку, он чаще всего является открытым, т. е. дрены просматриваются сверху. Для защиты от сора и заиливания используются специальные металлические решетки. Его особенностью является то, что он преимущественно обустраивается уже после окончания строительства коттеджа.

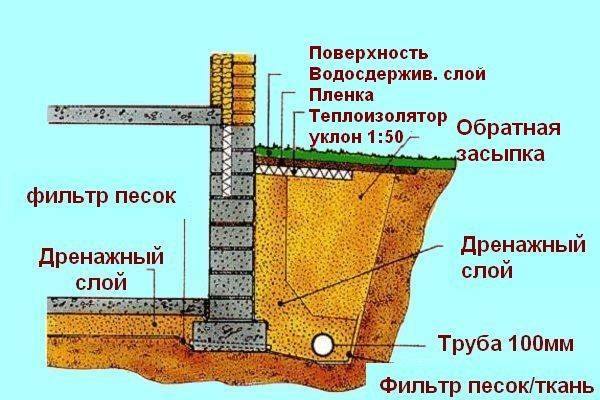

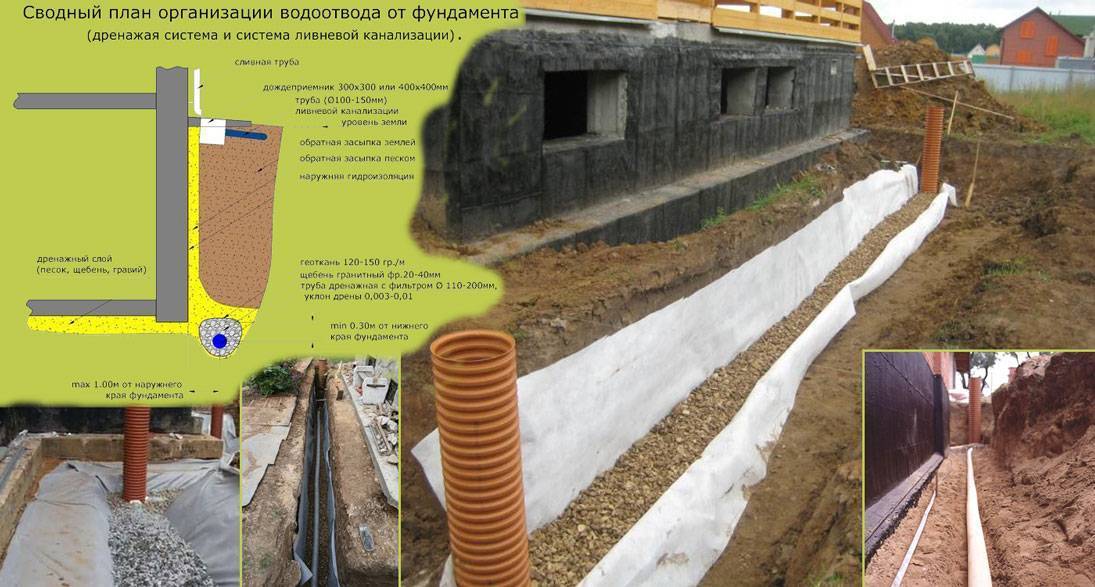

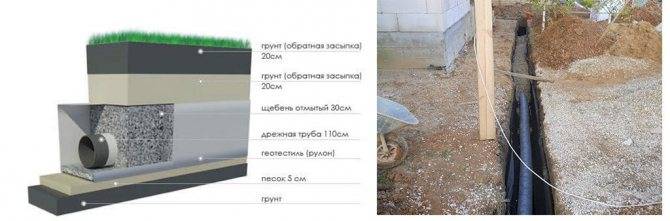

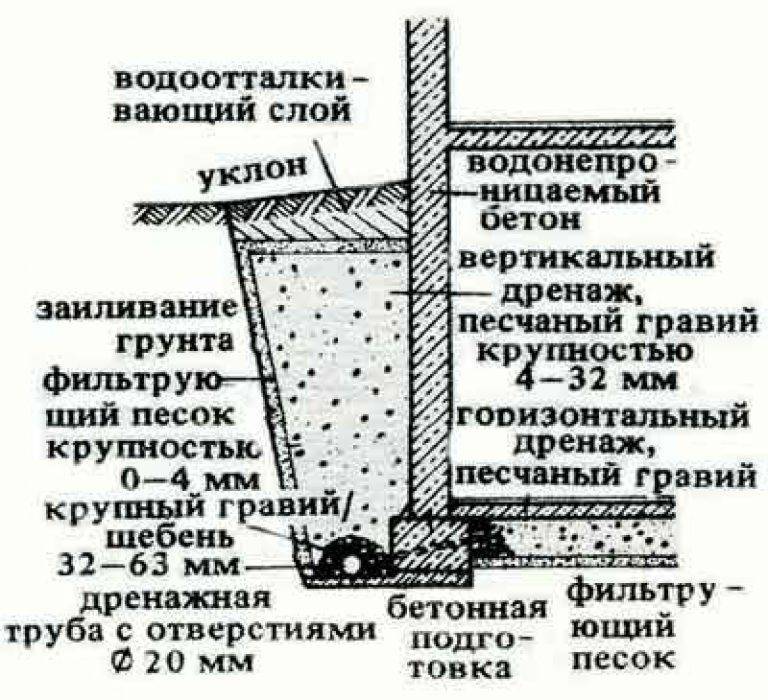

Фото — схема

В загородных домах, расположенных в болотистой местности рекомендуется обустраивать пристенный горизонтальный пластовый дренаж. Его еще называют внутренний или глубинный, т. к. по своей конструкции он представляет практически одно целое с фундаментом. Его основание закладывается еще при строительстве песочной или щебневой подушки для несущей системы здания.

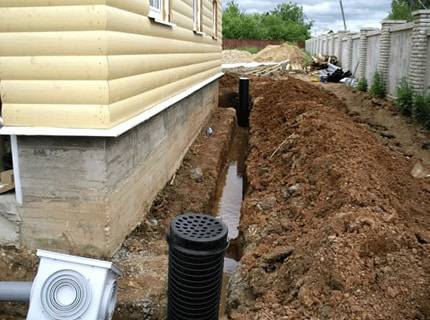

Фото — сочетание труб водоотвода с крыши и участка

Материалы

Для строительства дренажа могут понадобиться самые различные материалы. Обязательными из них считаются:

  1. Трубы. Для системы водоводов используют трубы из пластика, керамики или асбестоцемента. Первый вариант предпочтительнее. Пластик не теряет своих эксплуатационных качеств более 50 лет. Трубы из него легкие, их просто перевозить/переносить и монтировать. Кроме того, сегодня можно приобрести готовые дренажные трубы из ПВХ или полиэтилена. Они имеют перфорацию и геотекстильный фильтр. Если использовать трубы из других материалов, то их нужно предварительно подготовить к укладке в дренажную канаву, то есть просверлить отверстия для сбора воды, обмотать геотекстилем. Кроме этого, к их недостаткам относят большой вес, сложность соединения отдельных частей магистрали, склонность к засору.

    Пластиковые трубы имеют только положительные отзывы. Они хорошо противостоят механическому воздействию и хорошо гнутся, что значительно облегчает их монтаж на криволинейных участках системы. Гладкость внутренней поверхности труб обеспечивает свободный ток воды, а ребра жесткости дают возможность закапывать изделие на глубину до 6 метров.

    Длинна дренажных труб – стандартная, а диаметр выбирается с учетом влажности грунта. Для сильно переувлажненной почвы рекомендуются трубы диаметром 165 мм, для участка с низким уровнем грунтовых вод – подойдут трубы с диаметром 100 мм.

  2. Колодцы.

Водосборники – это важная часть дренажа. Чаще всего они представлены колодцами двух типов:

  • ревизионные;
  • коллекторные.

В первом случае колодец предназначен для оценки состояния системы водоотведения и ее чистки в случае заиливания. Удаление загрязнений производят с помощью дренажных насосов. Как правило, ревизионные колодцы монтируют на каждом повороте магистрали или через каждые 25 метров дренажной линии. Диаметр таких элементов принимают не более 60 см.

Коллектор – это центральный водосборник, в котором собирается вся сточная вода. Такая конструкция должна быть герметичной, чтобы не допускать утечки влаги. Воду из коллектора спускают в центральную канализацию, вывозят машинами или используют для полива растений, высаженных на земельном участке.

Кроме вышеперечисленных изделий, для изготовления дренажа вокруг ленточного фундамента

понадобятся:

  • соединительные фитинги;
  • колена;
  • заглушки;
  • переходники;
  • герметизирующие прокладки.

Напомню, что это основные материалы. Полный перечень расходников будет зависеть от вида дренажа, его размеров и особенностей конструкции.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

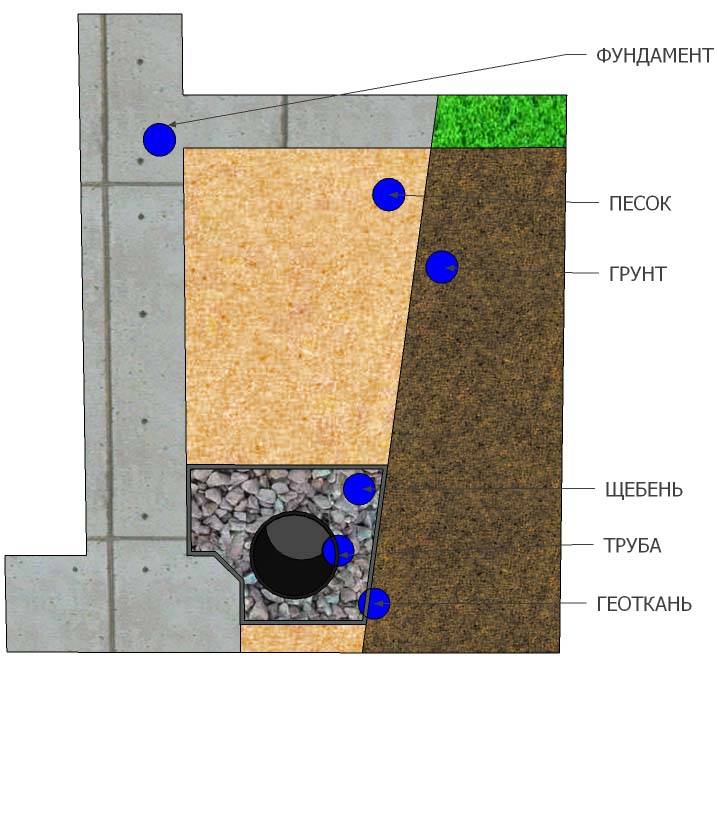

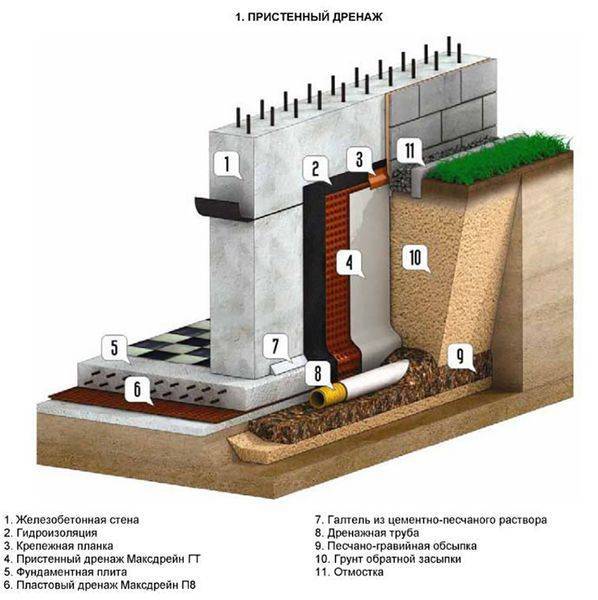

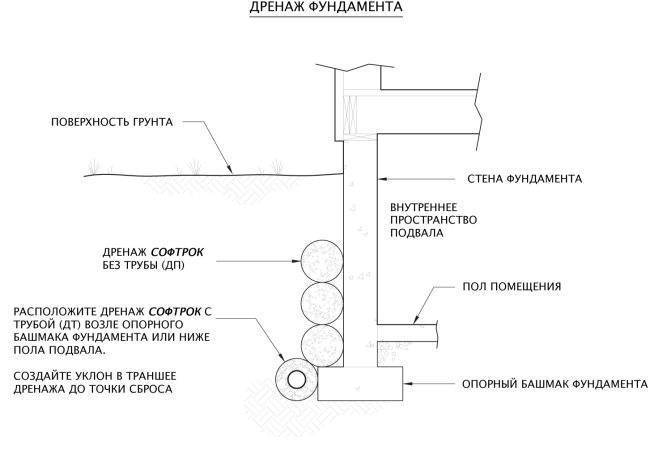

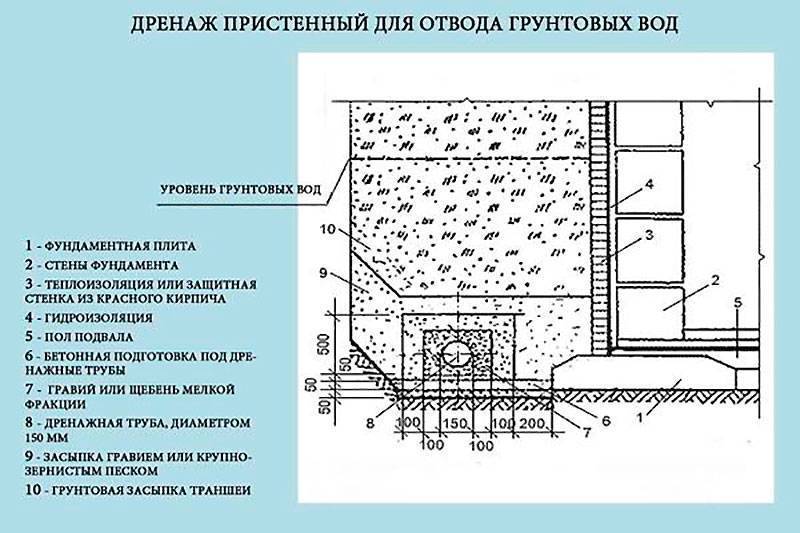

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

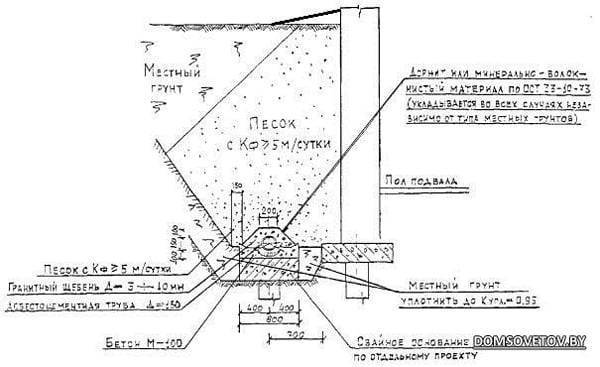

Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

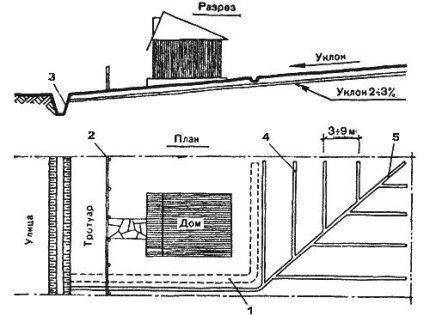

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Проектирование системы отвода грунтовой воды

Разумеется, дренажная система состоит не только из труб и лотков. Для наблюдения за состоянием системы нужны смотровые колодцы, а также следует устроить дренажный колодец, в который будет отводиться эта избыточная влага. По этой причине канавам, в которые укладывают трубы, придают небольшой уклон по направлению к этому колодцу.

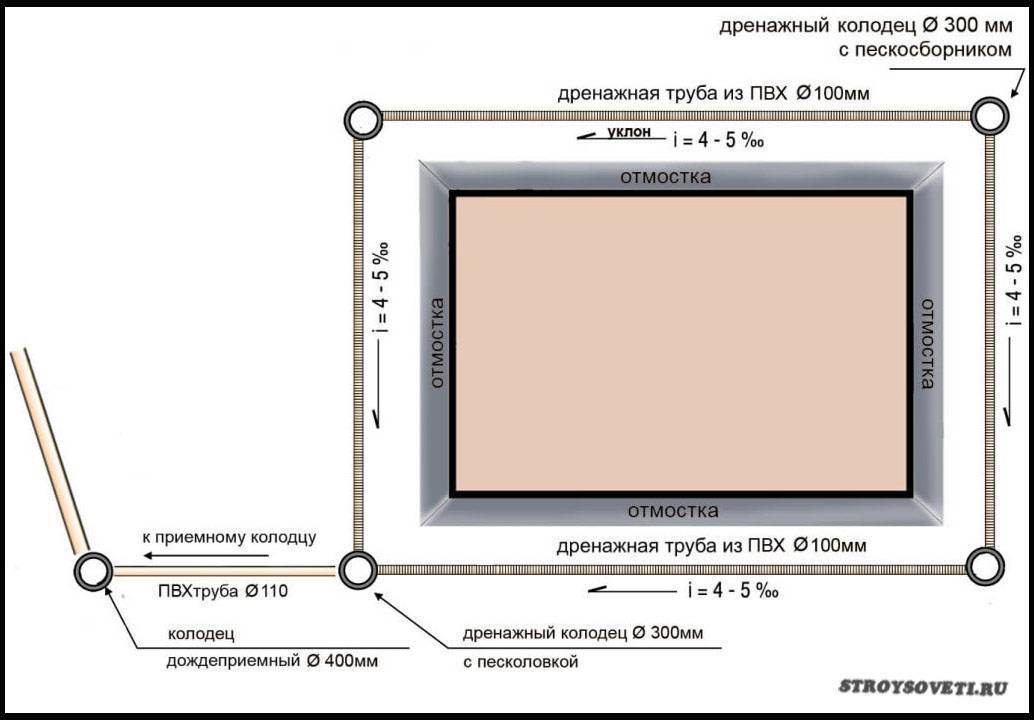

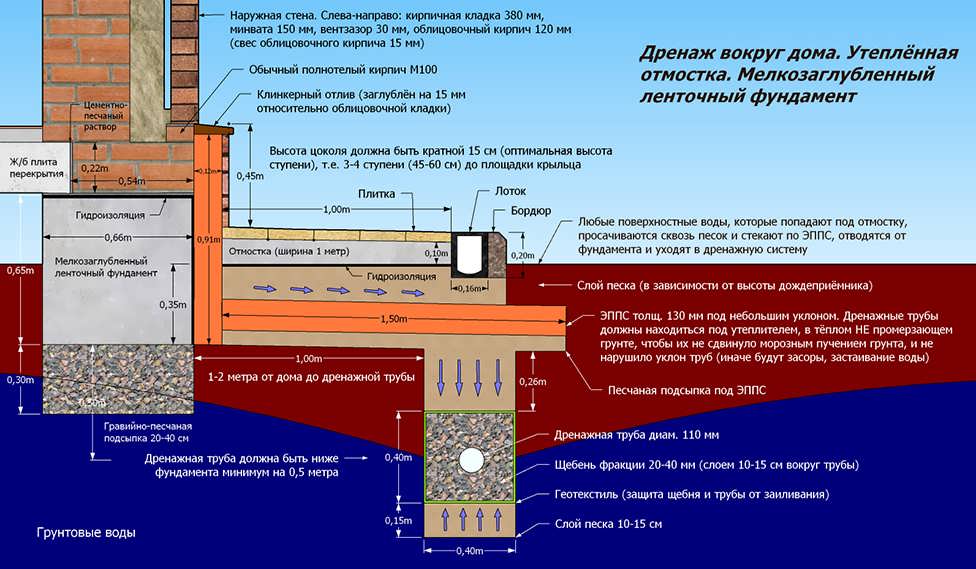

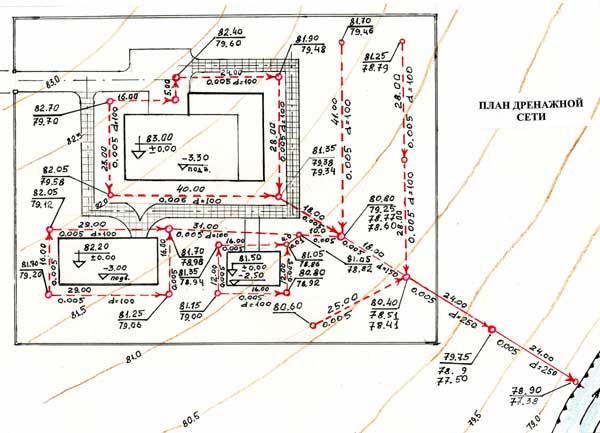

Схема дренажа вокруг дома

Перед началом работ по устройству дренажной системы следует составить проект, чтобы рассчитать количество необходимых материалов и избежать ошибок.

Имеет смысл рассмотреть порядок монтажа закрытой дренажной системы, поскольку она является наиболее сложной в исполнении. Открытый и засыпной вариант можно устроить на основании таких же принципов.

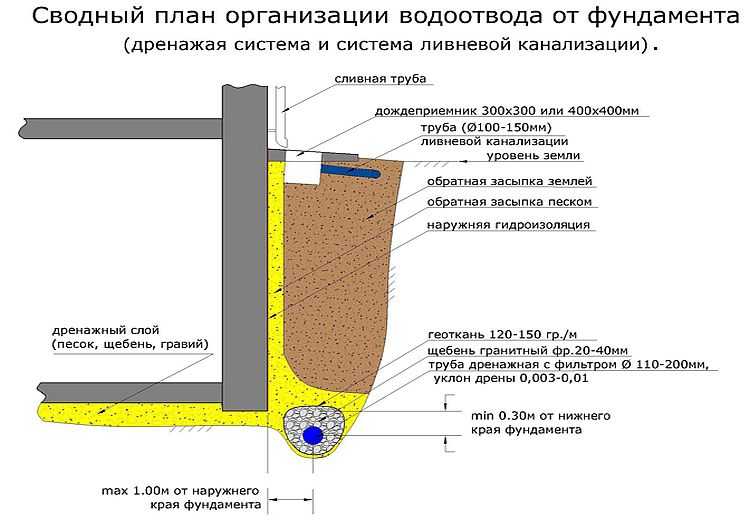

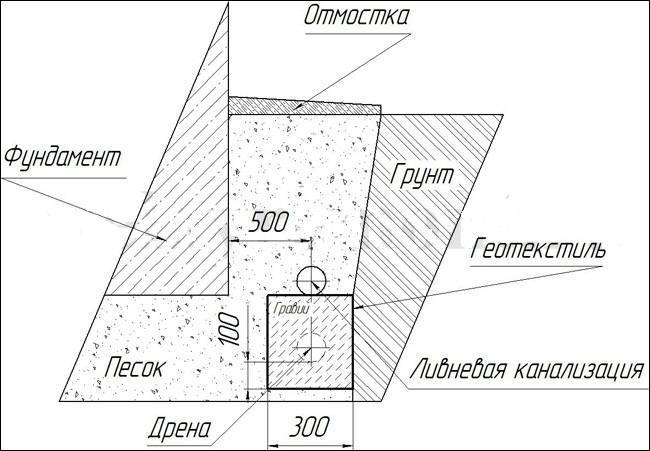

Трубы закрытой системы укладывают по периметру здания на расстоянии 0,7-1,0 м от него. По аналогии формируют канавки для открытой и засыпной дренажной схемы.

На каждом углу, где выполняется поворот траншеи, должны быть установлены смотровые колодцы. Заранее необходимо определить место расположения коллекторного колодца, в который будет осуществляться сброс отведенной воды.

Если предполагается сбор воды за пределы участка, то устраивают дренажный колодец. От него прокладывают еще одну трубу, которая обычно выходит к придорожной канаве. Можно выполнить отвод и к местному водоему, если таковой имеется в непосредственной близости от дома.

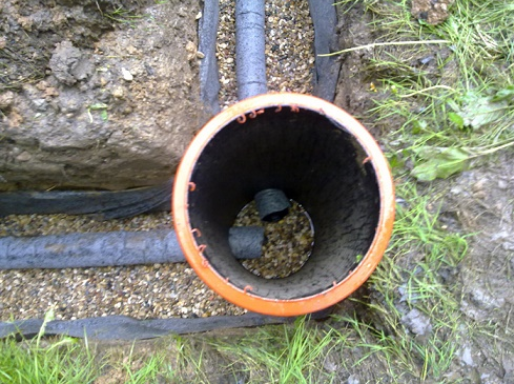

Ревизионный колодец

Трубы в смотровом колодце укладывают таким образом, чтобы между ними был разрыв. Это позволит без труда осматривать и обслуживать систему.

Глубина траншеи под закрытый дренаж зависит от размеров фундамента. Трубы следует уложить на 50 см глубже, чем фундаментные плиты. При этом уклон коммуникаций должен составлять 0,7-1%.

Не стоит укладывать трубы с большим уклоном, поскольку это может вызвать засоры. Малый уклон также не рекомендуется, поскольку это негативно отразится на процессе отведения влаги.

Уклон дренажной трубы

Траншею для закрытой дренажной системы делают на полметра глубже, чем расположены плиты фундамента, при этом соблюдают уклон в 1%.

Ширина траншеи должна быть больше диаметра дренажной трубы на 20 см: по 10 см просвета с каждой стороны. Расположение дренажной системы следует схематически отразить на бумаге, обозначив все ее элементы. Это позволит просчитать длину коммуникаций, а также количество дополнительных элементов, необходимых для правильного монтажа системы.

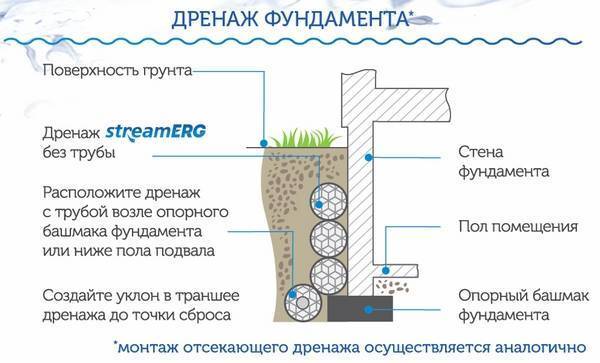

Назначение пристенного дренажа

Довольно простая, но сконструированная по точно рассчитанному проекту система дренажа выполняет несколько важных функций.

Например, она эффективно защищает от подтопления цокольный этаж (при его наличии) или подвал, которым обычно оборудуют как коттеджи, так и небольшие дачные домики временного проживания.

Принимать решение о необходимости строительных мероприятий следует, опираясь на два «сигнала»: расположение водных горизонтов на расстоянии менее полуметра от нижней точки фундамента или вероятность появления верховодки в опасной близости к зданию.

Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно действуют на материал фундамента, со временем разрушая его. В данном случае следует просчитать целесообразность двойной защиты – дренажа и надежной гидроизоляции.

Сделанная по всем правилам и нормам система пристенного дренажа осушает большой участок по периметру здания, одновременно дренируя расположенные поблизости декоративные и малые архитектурные формы ландшафта

При нарушении обустройства отмостки или постоянных утечках воды в зоне фундамента (например, при неправильном монтаже водосточного оборудования) происходят подвижки насыщенных лишней влагой пучинистых грунтов. Чтобы не происходила деформация бетонных или кирпичных конструкций, также необходим дренаж.

Иногда в процессе строительства здания приходится проводить мероприятия, провоцирующие изменение расположения грунтовых вод. Соответственно, в этих случаях также необходимо позаботиться о функциональной системе дренажа.

Вот перечень некоторых нежелательных проектных решений:

  • устройство вблизи постройки замкнутых участков без надлежащей откачки жидкости;
  • недостаточно продуманная система водостоков и элементов ливневой канализации;
  • оборудование рядом с домом бассейна, пруда или другого водоема с нарушенной системой фильтрации и аварийного слива;
  • нарушение технологий строительства здания (не продуман коэффициент фильтрации обратной засыпки);
  • в грунте установлены подпорные стенки, препятствующие оттоку вод.

Каждый из перечисленных факторов в любую минуту может стать причиной подтопления фундамента, с которым в дальнейшем будет сложно справиться.

Если брать во внимание статистические данные, то пристенный дренаж – наиболее распространенный вид дренажа в частных владениях. Он лучше остальных защищает конструкции от разрушения водой, которая обязательно появляется во время сильных ливней или весеннего таяния снегов. Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах)

Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах).

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

  • по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
  • теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
  • после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

  • определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

    Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

  • по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
  • песок для подушки;
  • для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
  • потребуется приобрести колодцы для выполнения поворотов трубопровода;
  • хомуты для монтажа трубопровода;
  • полотно геотекстиля.

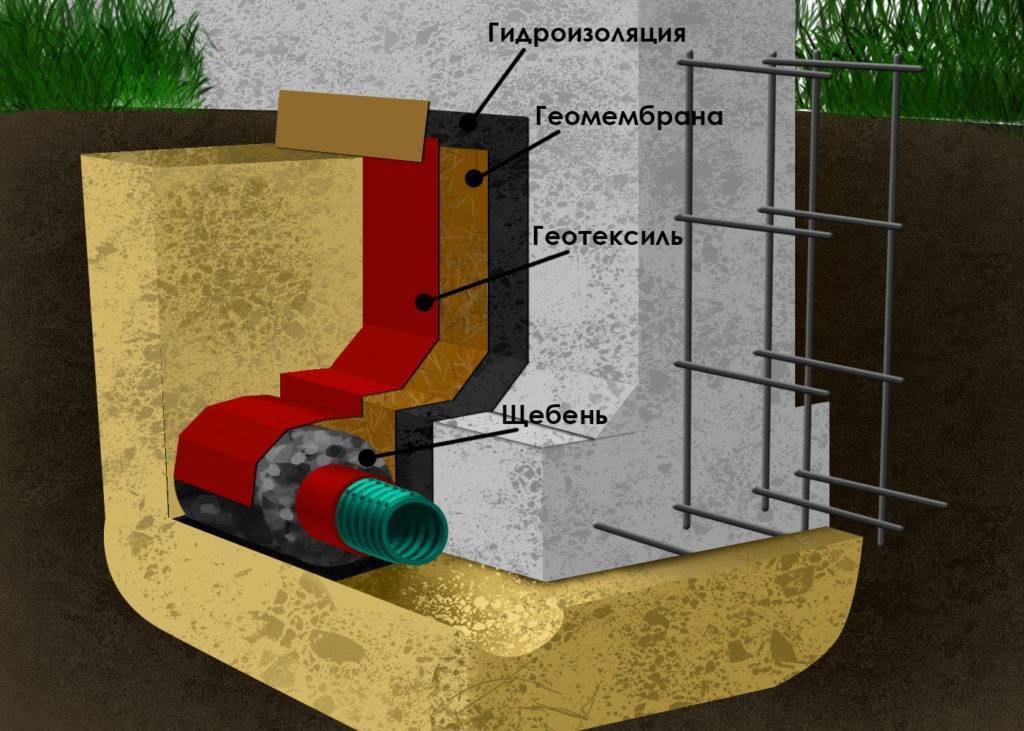

Дренаж фундамента своими руками проходит в несколько этапов:

  • на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
  • на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
  • затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
  • трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
  • Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
  • далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
  • полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

Строительные нормы

Приступая к организации дренажной системы необходимо учесть важные технические и строительные моменты:

Работы проводятся исключительно в тёплое время года. Оптимальным считается период с начала июня по конец августа, когда воздух достаточно прогрет, а проливные дожди большая редкость.

Обустройство водоотвода – процесс достаточно трудоёмкий. У человека, работающего в одиночку, работы займут два-три месяца. Квалифицированная бригада справится в среднем за три-четыре недели. По этой причине хозяева нанимают специальные строительные бригады.

Если работы проводятся самостоятельно, требуется дополнительная установка вокруг здания навеса из полиэтилена и досок

Эта мера предосторожности защитит уже выкопанные траншеи и само здание от проникновения в подвальное помещение влаги в случае проливного дождя

В дождливый период лета стенки траншей укрепляются решётками для предотвращения осыпания грунта внутрь конструкции.

Двор обустраивается системой трапов (отмосток) из дерева, позволяющих без всяких опасений перевозить грунт и строительные материалы. Особо актуальна эта мера если имеются газоны или клумба.

Для максимально точного проектирования водоотводной системы производится предварительная откопка фундамента. На этом этапе можно точно определить глубину залегания фундамента, его форму и размеры.

Попутно собирается информация о точках максимального скопления влаги и уровне грунтовых вод в конкретной местности.

На следующем этапе определяется глубина закладки труб и места для размещения дренажных колодцев.

И только после этого становится очевидным перечень и количество строительных материалов.

К элементам дренажной системы выдвигаются следующие требования:

  • Траншея копается на расстоянии в один метр от дома и на 10-30 сантиметров ниже его основания (то есть, закладка труб ведётся ниже фундамента). Ширина траншеи не должна превышать 35-40 сантиметров.
  • На дно траншеи обязательно укладывается песчаная подушка и обеспечивается уклон в сторону водосборников (примерно 1 см на каждый метр).
  • Колодцы (водосборники) запрещается размещать на расстоянии ближе трёх метров к дому. Оптимальным вариантом будет использование пластиковой ёмкости с дренажным отверстием на дне.
  • В местах соединения труб рекомендуется расположить смотровые колодцы. Эти сооружения помогут тестировать систему на возможные протечки во время эксплуатации.

Если на участке зафиксирована высокая влажность грунта, водосборников устанавливается несколько. Они размещаются рядом и соединяются между собой трубами.

Важность водоотвода

Если хозяева не предусмотрели дренажную систему ещё во время строительства дома, последствия своей ошибки они заметят очень быстро. В подвальном помещении уже через год эксплуатации появится сырость и распространится грибок вследствие сезонного подтопления здания. Ещё через два-три года отсыревший фундамент покроется трещинами, которые переместятся на цоколь и стены.

Все перечисленные признаки – веский довод в пользу немедленного сооружения ливневой канализации и обустройства дренажной системы фундамента. Обычно эти две системы строятся одновременно для комплексного решения проблем с лишней влагой.

Водоотвод поможет осушить фундамент, предотвратит затопление подвала весной и позволит избежать проблем с ремонтом здания в ближайшем будущем.
