Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

Проектирование

Первая направлена на защиту фундаментов и корней деревьев от излишней влажности, образующейся от близкорасположенных грунтовых вод. Но даже если на участке нет проблем с грунтовыми водами, то позаботиться о сооружении ливневой системы нужно в любом случае.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

В противном случае, на участке после каждого дождя будет грязь и лужи, а весеннее таяние снега превратит территорию в болото. Проектирование дренажной системы – начальная и обязательная стадия любого строительства. Не является исключением и строительство дренажной системы.

Немного теории

Чтобы понять, как осуществляется проектирование дренажа, сначала нужно разобраться с терминами, которые употребляют специалисты:

  • Дренаж – это процесс осушения грунта с использованием различных средств – труб или дренажных слоев. При этом в дренажных устройствах не должно накапливаться ила (частиц почвы).
  • Трубопровод дренажный – система дренажных труб, соединенных фитингами, которые предназначены для отведения воды.
  • Слой дренажный – это пропускающий воду слой материалов, состоящий из фильтрационного и инфильтрационного слоя.
  • Фильтрационный слой служит для задержки частиц почвы, он предотвращает образование ила.
  • Инфильтрационный слой используется для отведения воды из зоны соприкосновения с почвой.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

  • Разделяющий слой – это слой водонепроницаемого материала, располагаемый между плитой фундамента и дренажной системой.
  • Ступенчатый фильтр – это дренажный слой, состоящий из нескольких слоев, каждый из которых имеет своё значение водопроницаемости.

Выполнение расчетов

Для того чтобы разработать проект дренажной системы для участка и выполнить гидравлический расчет дренажа, необходимо собрать следующие данные:

  • Какова проницаемость отдельных пород, составляющих грунт на участке, а также степень растрескивания твердых пород в данной местности.
  • Какова устойчивость пород, составляющих грунт, к суффозии (процессу вымывания из породы минеральных частиц, которая может привести к «засолению» почвы).
  • Имеются ли на участке тектонические нарушения, и каково качество пород в данной зоне.
  • Каков состав грунтовых вод в данной местности.
  • Где расположены источники питания грунтовых вод и какова интенсивность их деятельности.

Иными словами, расчет дренажа – это сложная работа, требующая профессиональных знаний.

Совет! Как правило, при строительстве частного дома, не проводят особо сложных расчетов. Чаще всего используется стандартная схема дренажа. Однако если на участке особенно сложные условия, то лучше поручить разработку проекта специалистам.

Советы по проектированию

  • Выполнение проекта производится в соответствии с нормативными документами — СНиП 2.06.15-85.
  • Для создания дренажных систем допускается применение керамических, асбестоцементных или полимерных труб.
  • Как правило, современный проект дренажа составляется с учетом использования пластиковых дренажных труб. Этот вариант наиболее практичный. Материал недорогой, удобный в работе, имеющий небольшой вес и долговечный.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

  • Трубопровод монтируется с уклоном к месту сбора воды. Величина уклона должна составлять 0,5 – 0,7%.
  • Любой проект дренажной системы должен включать в себя элементы, позволяющие контролировать работу систему и осуществлять ее промывку. Иными словами, в схему должны быть включены ревизионные колодцы.

Совет! Рекомендуется использовать пластиковые смотровые колодцы диаметром 300 мм. Их следует устанавливать на местах резких поворотов. Например, при выполнении дренажной системы по периметру здания, колодцы следует установить по углам дома.

  • Перед внешней стеной цокольного этажа, покрытой гидроизоляцией, следует предусмотреть устройство вертикального дренажного слоя. Этот слой служит для механической защиты гидроизоляции и для отведения воды в трубы дренажной системы.
  • Стандартный проект дренажа участка предусматривает размещение трубопроводов вдоль наружной стены фундамента. Если план фундамента имеет неправильную форму, допускается увеличение расстояния от фундамента при условии, что будет обеспечено наличие инфильтрационного слоя между стеной фундамента и дренажной трубой.
  • Дно трубы должно располагаться на уровне, не менее чем на 20 см ниже, чем самая нижняя точка фундамента. Выступ верхней части трубы выше уровня нижней части плиты фундамента не допускается.
  • Пристенный дренаж должен обходить все стены строения по внешнему периметру.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

  • Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
  • План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
  • Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системыНа схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Популярные статьи  Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

  • Размещение лотков линейного водоотвода.
  • Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
  • Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
  • Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
  • Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
  • Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

  1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
  2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

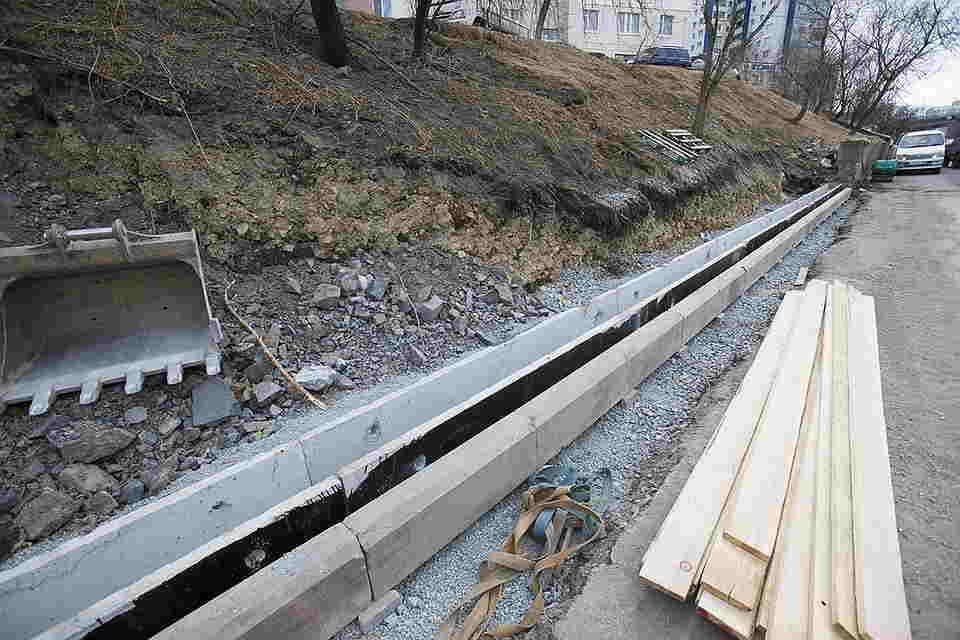

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

  • суглинки и глина – от 0,003 и более;
  • песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Популярные статьи  Что лучше — дифавтомат или УЗО: выбираем по критериям с рекомендациями

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

  • Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками
  • Как сделать дренаж фундамента дома своими руками: секреты правильной организации
  • Как грамотно сделать дренаж садового участка своими руками: разбираем правильную технологию обустройства

Виды ливневой канализации

Проектирование дождевой канализации требует от разработчика знания способов сбора и транспортировки стоков. Существуют разные варианты конструкции ливневой системы водоотведения. По способу транспортировки:

  • закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
  • открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
  • смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.

По способу сбора воды:

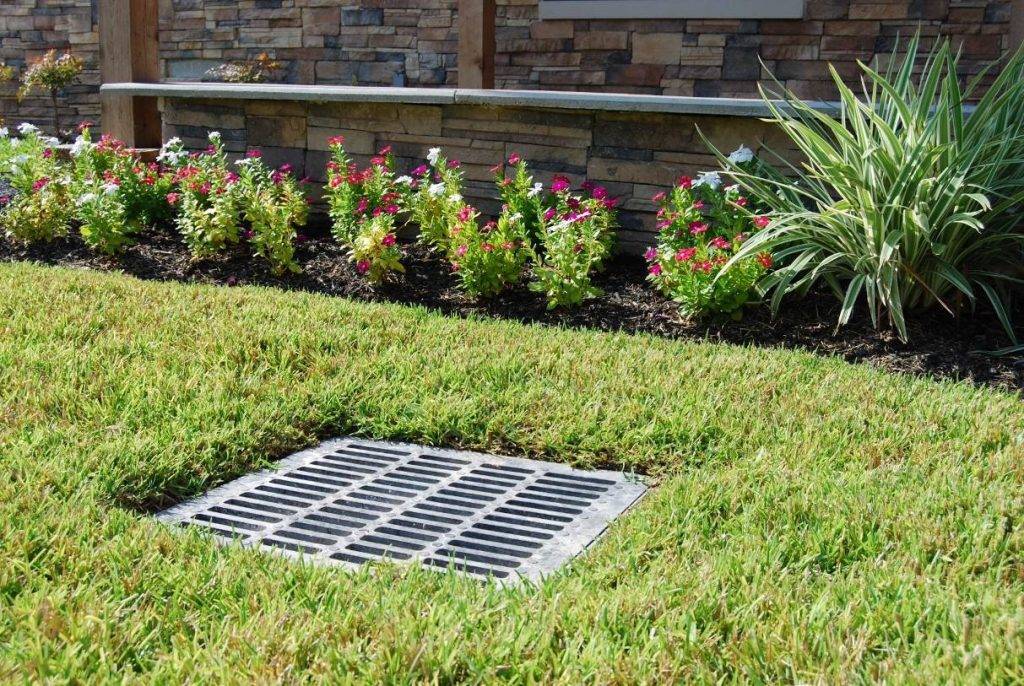

  • точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;
  • линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

Выбор подходящего варианта обусловлен важными критериями:

  • конфигурацией и планировкой участка;
  • состоянием его поверхности;
  • способом ее использования.

Необходимо учесть, что эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет стекаться в низины, проникать в подвалы, разрушать фундамент зданий и сооружений.

Как объединить обе системы?

По вышеуказанным причинам запускать ливневку и дренаж в один отводящий трубопровод нельзя. Другими словами, до конечной накопительной емкости их объединение невозможно, и они должны функционировать совершенно независимо. Снизить затраты на обустройство осушительной системы можно такими способами:

  1. Общая траншея для прокладки дрен и линейной системы ливневки. Это экономически оправдано при обустройстве систем на уже действующем объекте. Роется полноценная траншея для монтажа глубинного дренажа. Производится засыпка траншеи, но на глубине до 1 м от поверхности она прекращается и начинается монтаж поверхностной системы ливневки (засыпка подушки, бетонное основание, установка лотков).
  2. Общая траншея для отводящей канализации. Трубопроводы дренажа и ливневки объединять нельзя, но их можно проложить в одной траншее на разной глубине. Трубопровод дренажа располагается ниже ливневого отвода. Оба трубопровода должны монтироваться по установленным для них правилам, независимо друг от друга. При принудительном отводе стока дренажа трубы могут располагаться рядом, но все равно объединять их нельзя.

Заканчиваться системы могут общей накопительной или фильтрующей емкостью

В этом случае важно правильно рассчитать ее объем с учетом поступления воды с обеих систем. Для предотвращения обратного оттока воды из колодцев в трубопровод придется ставить обратный клапан

Во всех случаях важно при прокладке трубопровода учитывать глубину промерзания грунта. Трубы должны располагаться ниже этого уровня или иметь достаточную теплоизоляцию.

Дренаж и ливневка — это разные системы осушения, и они должны работать независимо друг от друга. Для гарантированного исключения пагубного влияния избыточной влаги следует обустраивать обе эти системы, не объединяя их. Сократить трудоемкость и финансовые затраты можно за счет землеройных работ, размещая водоприемники и отводящие трубы в одной траншее. При правильном использовании дренажа и ливневки будет обеспечен эффективный отвод воды, как с поверхности участка, так и с глубины.

Так ли необходим пристенный дренаж вокруг дома Нюансы строительства

Пристенный дренаж устраивают для отвода от фундамента дождевой, талой и грунтовой воды (поднимающейся в периоды паводков). Когда его монтаж необходим, а когда можно обойтись без строительства дренажной системы вокруг дома? Особенности пристенного дренажа, составление проекта.

Популярные статьи  Как красиво оформить садовые дорожки из тротуарной плитки “Краковский клевер” – отличительные свойства плитки

Устройство пристенного дренажа

Схематически дренажную систему около фундамента можно обозначить так:

  • замкнутая сеть перфорированных труб вокруг дома, выполненная с единым уклоном в сторону нижней точки,
  • где установлен сборный колодец,
  • оттуда вода уходит за пределы участка,
  • осмотр и очистка системы осуществляется через ревизионные колодцы, установленные на каждом втором изгибе.

Конечно, при строительстве здания фундамент защищают гидроизоляционными материалами. Но даже при самом высоком их качестве разрушительное воздействие лишней жидкости проявится через лет пять. И этот негативный момент лучше предупредить. С помощью пристенного дренажа фундамента.

Когда его строительство является обязательным?

Чтобы ответить на этот вопрос, нужна гидрогеологическая карта участка. Изыскания проводятся на глубине трех-четырех метров. Изучается состав почвы, производится топографическая съемка, планируется расположение зданий на участке.

СНиП для пристенного дренажа фундамента называет следующие условия:

  • полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы расположены ниже уровня грунтовых вод либо расстояние от пола до подземных вод менее пятидесяти сантиметров,
  • полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы находятся в глинистых и суглинистых почвах (уровень подземных вод в данной ситуации не важен).

В первом случае пристенный дренаж защитит подвальные помещения и фундамент от сезонного подъема грунтовых вод. Во втором – от сезонного вспучивания грунта (глины и суглинки плохо проводят влагу, накопленная осенью в почве вода зимой замерзает).

Способы защиты фундамента от влаги

Дренажная система вокруг здания устраивается по двум вариантам:

1. Поверхностный дренаж.

Сегодня все больше предпочитают глубинную систему, скрытую от людских глаз и не нарушающую дизайн. Участок над дренажом можно использовать для посадки растений, устройства клумб.

Пристенный дренаж в разрезе:

Закрытая дренажная сеть – это непрерывный трубопровод, обсыпанный песчано-гравийной смесью. Трубы имеют перфорацию и ребра жесткости, благодаря которым увеличивается запас прочности в поперечном сечении.

При проектировании пристенного дренажа следует соблюдать ряд условий:

1. Укладку дренажных труб производят с уклоном в полтора-два сантиметра на каждый погонный метр. Направление уклона по всему периметру едино – к низшей точке, сборному колодцу или коллектору.

2. Оптимальное расстояние между смотровыми колодцами на прямом участке трубопровода – сорок метров.

3. Водоотводящие конструктивные элементы должны находиться ниже уровня промерзания грунта.

4. Дрены прокладывают в отдалении от фундамента на три и более метра.

Составляя схему пристенного дренажа, рассчитывают уклон, диаметр дрен. От этого зависит пропускная способность всей системы.

Простейший пристенный дренаж

Он же самый распространенный. Подходит как для ровных участков, так и для местности с уклонами.

1. Роют две траншеи. Одну – наверху. Другую – параллельно первой и чуть ниже ее. Вторая канава будет как бы перехватывать стекающую воду.

2. Соединяют траншеи трубой. Либо делают дополнительную канаву для стока воды. Оттуда жидкость должна поступать в дренажный колодец.

При строительстве этой простой системы необходимо соблюдать несколько правил:

Таким образом, дренаж фундамента включает следующие элементы:

  • магистральная дренажная труба,
  • собирающие дрены,
  • водоприемная емкость,
  • смотровые колодцы с отстойниками.

Дрены хорошо впитывают воду, которая самотеком выходит в место сброса. Это может быть дренажный колодец либо естественный водоем.

Цена проекта ливневой системы водоотведения

Цена на проектирование дождевой канализации зависит от множества критериев:

  1. площади канализируемого объекта;
  2. принадлежность объекта (предприятие или частное домовладение);
  3. наличие мест сброса ливневых вод;
  4. согласование в госорганах.

Стоимость услуг по проектированию систем водоснабжения и водоотведения

Наименование и состав раздела проектной документации Стоимость, руб/м2
1.Водоснабжение.
— Пояснительная записка; 23
— Баланс водопотребления; 23
— Поэтажные планы с трассировкой хозяйственно-питьевого, притивопожарного и технологического водопроводов; 23
— Принципиальная схема системы хозяйственно-питьевого, противопожарного и технологического водопроводов; 23
-Спецификация оборудования; 23
2.Канализация.
— Пояснительная записка; 23
— Баланс водопотребления; 23
— Поэтажные планы с трассировкой бытовой, технологической канализации и внутреннего водостока; 23
— Принципиальные схемы бытовой, технологической канализации и внутреннего водостока; 23
-Спецификация оборудования; 23
Стоимость комплексный проекта по всем разделам составит 110 руб/м2
Минимальная стоимость проекта составляет 15000,00 рублей

Для конечного расчета стоимости проектирования, специалисты выедут на объект для сбора необходимых данных.

На каких участках дренаж обязателен?

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы

Дренажная решётка

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

К ним относят расположение участка:

Если на участке есть садовое строение или жилое здание, то дренаж обязателен в следующих случаях:

  • подошва фундамента постройки находится в зоне сезонного подъёма уровня грунтовых вод
  • большая часть поверхности участка покрыта асфальтом, бетоном или сплошными садовыми дорожками
  • газоны оборудованы системами автоматического полива
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
