Как сделать дренаж садового участка своими руками: разбор технологии обустройства

Содержание

Прочистка засоров в дренажной трубе

В процессе эксплуатации дренажной системы на участке может наблюдаться снижение интенсивности в работе дрен. Причиной застаивания воды в канавах или трубах является нарушение технологии обустройства дренажа или образовавшийся засор. Если не обеспечить нормальный уклон системы в стороны колодца, накопительной емкости или сливной ямы, то через некоторое время можно добиться сбоя в работе дренажа.

Чтобы справиться с засором в дренажной трубе, можно воспользоваться самым простым способом. Для этого берут стальной сантехнический трос, на одном конце которого фиксируют насадку в виде спирали. На другом конце троса делают имитацию ручки, с помощью которой можно вращать трос и создавать давление в области засора.

Если дренажная труба имеет диаметр больше 110 мм, то для ее прочистки лучше взять специальный сантехнический трос, на конце которого имеется стальной ершик определенного размера.

Непосредственно процесс устранения засора из дренажной трубы выглядит следующим образом:

  • Трос опускают в дрен и проталкивают до тех пор, пока он не столкнется с препятствием.
  • С помощью ручки на конце троса начинают вращательные движения по направлению часовой стрелки. Цель подобного мероприятия – устранение засора или его смещение в сторону слива.

Стоит отметить, что большая часть засоров представляет собой скопление илистых отложений и листьев, которые можно устранить, не прилагая особых усилий. Однако нельзя исключать возможность образования более серьезных заторов, устранение которых возможно только при использовании пневматической установки или другого оборудования. В этом случае не стоит решать проблему самостоятельно, лучше обратиться за помощью к профессиональным техникам. Опытные специалисты не только помогут решить проблему засорения дренажной системы, но и предоставят услуги по профилактической чистке труб по всей длине.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

  1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
  2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
  3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы
Статья по теме:

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Общий принцип дренирования участка

Дренаж своими руками работает по принципу сообщающихся сосудов. Вода из почвы стекает в более низкие дренажные канавы, а в них по наклонной течет в сторону понижения. Поэтому при составлении плана нужно начало дренажных каналов располагать в самой высокой точке участка, а место стока воды — в самой низкой. Причем магистральная канава должна идти максимально прямо по направлению уклона, а боковые канавы могут иметь изгибы и идти под углом к основной ветке.

Уклон дренажа принято обозначать в десятичных дробях. Это число равно отношению перепада высот начальной и конечной точки участка дренажа к его длине. Например, значение 0.002 означает, что на каждый метр длины перепад высот должен составлять 2 см. Требуемый уклон зависит от типа поверхности водоотвода и объема стекаемой воды. Обычно эти значения берутся из СНиПа и для закрытой системы дренажа составляют 0.003 — 0.007. Для открытых канавок с земляными стенками уклон должен быть на порядок выше.

Слив дренажной воды обычно производится в более глубокую дренажную канаву, опоясывающую участок или проходящую вдоль прилежащей к участку дороги. Если участок находится ниже окружающей местности, то для слива воды используется специальная дренажная яма. После наполнения, вода из нее перекачивается в ближайшую сточную канаву или вывозится автомобилем-ассенизатором. На даче, дренажная яма своими руками сделанная может представлять собой большую пластиковую емкость, вкопанную на требуемую глубину.

На какой глубине расположить дренажные каналы

Глубина дна дренажных каналов должна располагаться ниже желаемого уровня обезвоживания земли. Для сада и огорода достаточно осушить слой земли на 40-60 см в глубину. А для защиты фундамента дренажные каналы должны располагаться ниже его подошвы.

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

  1. Смотровые колодцы имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
  2. Накопительные емкости предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
  3. Накопительные резервуары соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
  4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители, которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
  5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы. Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
  6. Ливневые колодцы применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

  • уклон;
  • расположение по плану;
  • глубину залегания;
  • расстояние между рядами;
  • устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

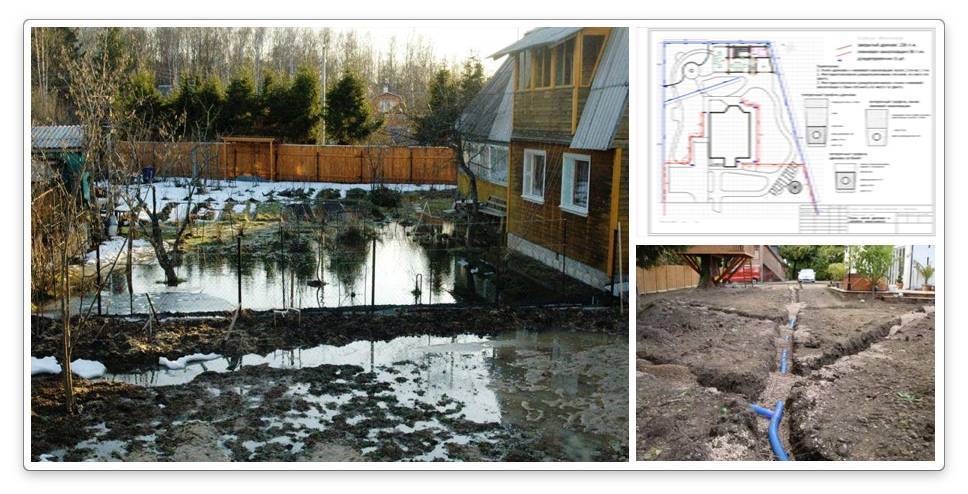

Зачем нужен дренаж участка

Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:

  1. Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
  2. Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
  3. При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.

  4. Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
  5. На участке с сильным уклоном потоки воды вымывают плодородный слой земли.

Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.

Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

Осушительная канава по периметру

Осушительная канава вдоль периметра

К сожалению, если территория находится ниже боковых прилегающих к нему,  такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

Дренаж газона

Это интересно: Засовы для гаражных ворот — разбираем основательно

Что такое дренаж участка и почему этим нельзя пренебрегать?

В общем смысле слова дренаж — это система мероприятий, направленная на удаление излишков воды на участке (сего поверхности и (или) его глубины).

Чем же опасно пренебрежительное отношение к этой части строительства:

  • Наличие влаги под фундаментом грозит подвижностью грунта;
  • В холодное время года появится эффект «лущения», что спровоцирует процессы, разрушающие опору дома;
  • «Пучение» грунта со временем начнет выдавливать строение из земли.

При этом необходимость дренажа обусловлена тем, что он:

  • Повышает уровень гидроизоляции всего строения;
  • Уменьшает содержание влаги под фундаментом — катализатора химических реакций, разрушающих арматуру основания;
  • Призван минимизировать силы выдавливания на септик, вспомогательные постройки и фундамент ограждений по периметру участка.
  • Оптимальное количество влаги в почве способствует правильному развитию деревьев, кустарников, газонной травы, плодовых и овощных культур.
  • Обеспечивает быстрое водоотведение с участка после дождей и при таянии снега.

Подводя итог вышеперечисленному, можно сделать вывод, что аргументов в пользу проведения обустройства дренажа — предостаточно, а для сомнений в его необходимости — практически не должно остаться места.

Рельеф, где дренаж участка — более чем обязателен

Каким бы интересным в дизайнерском плане ни казался участок, имеющий уклон, — он обязан пройти обследование на близость грунтовых вод и потенциал опасности вымывания почвы потоками воды.

Вторым по близости к зоне риска считается земельный надел, расположенный в низине. Здесь сразу два фактора — осадки и подпочвенные воды могут быстро превратить роскошный луг в унылое болото.

Если характер почвы вокруг вашего дома — это глина или суглинок, то долго высыхающие лужи — вам обеспечены. Вы с этим не согласны? Тогда дренаж участка — ваше единственное спасение.

Если, не зависимо от рельефа участка, исследования почвы показали, что до грунтовых вод — не более метра — проведение мероприятий по обустройству дренажной системы — опять будут первой задачей для тех, кто здесь собирается комфортно жить.

Не обязательным, но рекомендуемым к установке дренажа считаются все участки (независимо от рельефа), где планируются глубокие фундаменты (под гараж, подвал, бассейн и прочее), а также, если планируется покрыть значительные площади плитами, асфальтом, тротуарной плиткой или брусчаткой.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

  1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
  2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
  3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Обобщая информацию

Если обобщить всю изложенную информацию, то можно прийти к выводу, что в большинстве случаев даже самые простые способы дренажа на дачных участках или вокруг частных домов довольно ощутимо помогают как в сохранении строений и их фундаментов, так и в садоводстве. Конечно, работа это непростая, но при определенных знаниях и соблюдении правил производства дренажа, вполне выполнимая своими руками. Основная задача здесь – точный расчет и его соблюдение на всех этапах.

Если рассуждать логически, то основную работу, такую как составление проекта, может на себя взять один человек. Остальные же могут совершенно ничего не понимать в подобной работе, выполняя лишь указания первого. А значит, если домашний мастер постарается вникнуть в суть установки дренажных систем, то в помощники он может взять любых подсобных рабочих.

Правильно выполненный дренаж во много раз увеличит срок службы зданий и сооружений

Ну а если человек не уверен в своих силах, то вполне можно доверить эту работу специалистам какой-либо фирмы, предоставляющей подобные услуги. Единственное, что следует учитывать в таком случае – это срок, в течении которого фирма уже предоставляет подобные услуги, а также отзывы тех, для кого подобная работа выполнялась.

Важный совет! Не стоит поручать устройство дренажа так называемым «шабашникам». Ведь может получиться, что нанятые работники понимают в подобных системах меньше хозяина. В таком случае весь дренаж может «встать» при первом ливне, а переделать его будет стоить намного дороже. А по тому, проверенные фирмы, дающие гарантию на свои работы здесь более приемлемы. И это несмотря на то, что стоимость их услуг могут стоить несколько дороже.

Одно можно сказать довольно точно – дренаж участка, фундамента и гаража необходим практически на любых частных территориях и подворьях, а потому экономить на нем не стоит.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

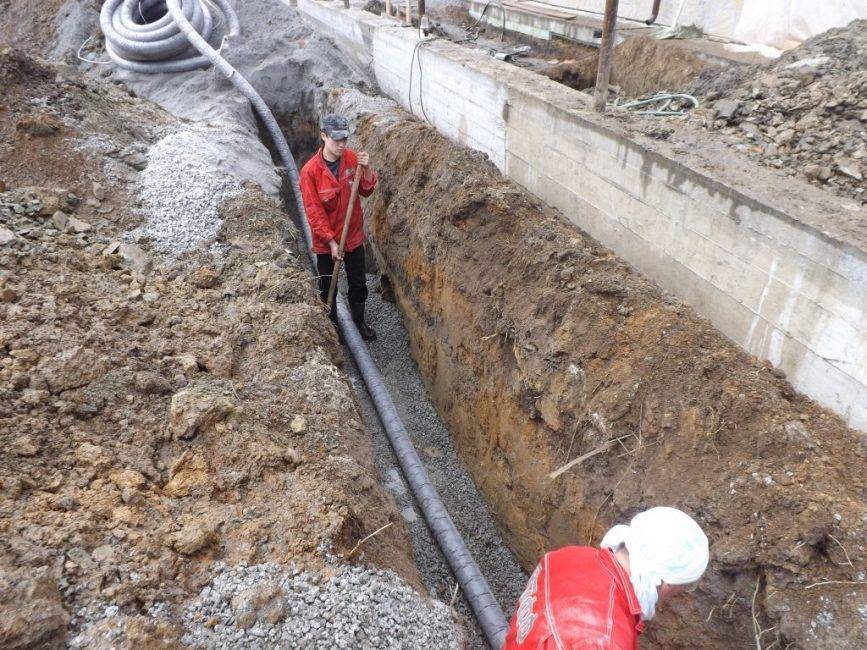

    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Зачем в саду дренаж

На первый взгляд, для зеленых насаждений не нужно обустраивать осушительную систему. Наоборот, растениям нужна вода. Но для определенных плодоносящих деревьев такой подход неправильный, к примеру, от чрезмерной влаги осыпается слива и абрикос. Польза дренажной системы для сада:

  1. Профилактика многих грибковых заболеваний растений (микоз, фитофтороз);
  2. Уничтожение паразитов, в частности, улиток, червей и вредоносных личинок;
  3. Создание оптимальных условий для плодоношения и роста деревьев, цветников и кустарников.

Также дренаж является необходимым для земельного участка, расположенного на болотистых и глинистых грунтах, на которых вода не отводится естественным путем.

Дренаж для сада

Организация поверхностного дренажа


вода стремится на улицу

Обеспечить уклон можно такими способами как:

  • Использовать желоб, выполненный с конструктивно приподнятой частью;
  • Воспользоваться приемом ступенчатой последовательности при поднятии высоты грунта;

Мелиорация начинается с осушения застоявшихся луж возле дома. Система подразумевает наличие вырытых траншей на низких участках или по периметру всей площади. Выкапываются ямы шириной в 0,5 и почти 1 метром в глубину. Стенки кюветов формируются под определенным углом в 35 градусов. Талая или дождевая вода перемещается по отводным водоприемным ответвлениям в центральную канаву, и стекает в ливневую канализацию с водосбросом, относительно градусного устремления рельефа.

В случае прокладки канав по равнине сточный кювет возьмет основную нагрузку на себя, что скажется на уменьшении уровня воды рядом с участком.

Явно обозначенный уклон рельефа по направлению к улице способствует осушению. Для этого следует водосточные магистрали направить во внешнюю сторону, где прорыта поперечная траншея, сдерживающая выбросы воды из участка в ливневую канализацию. В случае противоположной направленности, уличную поперечную траншею роют параллельно забору, и немного выводят за конец участка продольную линию.

Как продлить срок службы систем по водоотведению

Монтаж дренажной системы

Засыпной дренаж служит как минимум 7–10 лет, а правильно спроектированный и смонтированный глубинный – больше 40–50.

Продлить срок эксплуатации систем водоотведения можно, руководствуясь такими советами:

1Тяжеловесные и крупногабаритные транспортные средства не должны проезжать по территории, где установлен дренаж

2Монтаж дренажных систем следует проводить в условиях повышенной влажности

3Почву на участке рекомендуется регулярно рыхлить, чтобы улучшить качество грунта, снизить нагрузку на дрены

4Трубы и колодца следует чистить не реже 1 раза каждые 2 года, вручную очищая от мусора и застрявших в системе камней, грунта, частей растений

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Продление срока службы дренажа

Дренажная система засыпного типа способна эффективно функционировать 5-7 лет, когда как глубинная и открытая осушительные конструкции с качественными трубами позволяют забыть о проблеме переувлажнения на 50 лет. Но это возможно при условии периодического обслуживания сети.

Выделяют 4 правила по уходу за системой.

  1. На участке, где расположены трубы, не должна проезжать крупногабаритная техника – дорогу для нее следует прокладывать отдельно.
  2. Регулярное рыхление земли улучшит ее водопроницаемость, что обеспечит хорошую работу системы.
  3. Раз в 2-3 года следует производить промывку труб под сильным напором воды, очищая их от частиц глины, ржавчины.
  4. Земляные работы по монтажу следует проводить на влажной земле.

Выполняя простые советы, можно продлить срок службы оборудования и избежать ремонта.

Устройство своими руками

Дренаж на даче своими руками — как сделать укладку дренажной системы правильно

Дренажные системы можно разделить на две категории:

  1. Поверхностный дренаж. Такие конструкции используются для отвода с участка воды, которая попадает на него в результате выпадения атмосферных осадков. Эту систему можно применять в связке с ливневой канализацией (подробнее: «Поверхностный дренаж участка своими руками — виды и способы устройства»).
  2. Глубинный дренаж. Системы глубинного дренажа оправдывают свое предназначение только в том случае, если уровень подземных вод на участке находится на довольно высокой отметке. Глубинный дренаж позволяет избежать подтопления подвальных помещений, защищает цокольный этаж и растения, находящиеся на участке.

Дренажная система участка своими руками — установка поверхностной и глубинной дренажной системы на примерахПланируя сделать дренаж дачного участка своими руками, прислушайтесь к советам:

  • закладку дренажной системы лучше всего параллельно с заливкой фундамента, чтобы разные постройки, растения или нагромождения стройматериалов не мешали рабочему процессу;
  • перед началом выполнения работ нужно обязательно составить подробный план и следовать ему;
  • всегда нужно помнить о том, что ревизионные колодцы, дающие доступ к системе в процессе эксплуатации, очень важны, поэтому их установка обязательна;
  • дренажные трубы должны иметь постоянный уклон – от 2-10 мм на один метр трубы.

К ним относятся:

  • лопата;
  • тачка;
  • строительный уровень;
  • ножовка по металлу;
  • трамбовка;
  • дренажные трубы, а также фитинги и муфты для их монтажа;
  • поворотные пластиковые дренажные колодцы, которые устанавливаются на углах зданий и в местах, где трубопровод меняет направление;
  • песок;
  • щебень (при необходимости можно заменить гравием);
  • геотекстиль.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

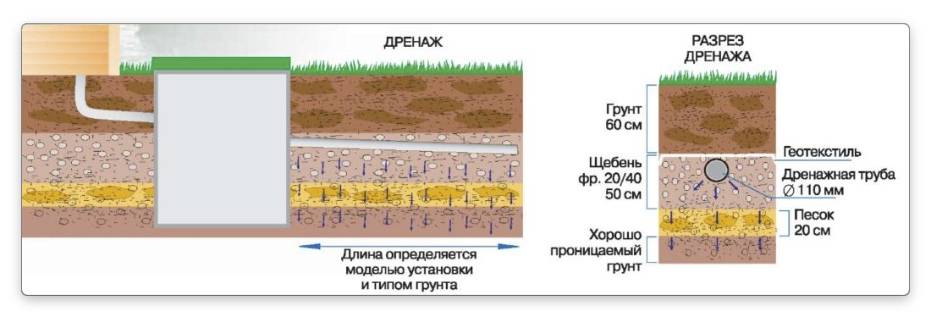

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

Выводы и полезное видео по теме

Несколько полезных советов помогут расширить знания о дренажных системах, и возможно, пригодятся при строительстве сооружений или траншей своими руками.

Видео #1. Рекомендации по строительству бюджетного дренажа для защиты фундамента:

Видео #2. Полезная информация о разных способах дренажа:

https://youtube.com/watch?v=DloSGrkFtYA

Видео #3. Советы по выбору дренажных труб:

Проектирование дренажной системы – ответственное занятие, с которым справится только специалист. Неправильная укладка труб или ошибки при конструировании инженерных сооружений могут нанести существенный вред.

Для защиты дома или участка от грунтовых или дождевых вод советуем обратиться в проектную организацию. Это не исключает того, что некоторые мероприятия по ландшафтному благоустройству вы можете произвести самостоятельно.

Хотите поделиться собственным опытом в устройстве или эксплуатации дренажной системы? Есть вопросы или полезные сведения по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Оцените статью
