Правила поверки газоанализаторов: периодичность и методика проведения работ

Как производится поверка

Поверка манометров – это выявление несоответствий или установление соответствия показаний прибора действительным. Для выявления данного соответствия производится снятие показаний с устройства и сравнение их с показаниями эталонного манометра. После сопоставления данных выявляется возможность дальнейшего применение прибора. Если показатели манометра соответствуют нормативным, устанавливается отметка о проведении поверки, и он используется далее. Если в процессе манипуляций выявлены сильные погрешности в показаниях, прибор калибруется. Если же показатели сильно отличимы от действительных и калибровкой решить проблему не удается, то прибор утилизируется и больше не применяется. Такой прибор считается не поверенным и использоваться не может.

В случае положительного результата поверки на стекло прибора или его корпус ставится небольшой штамп, где указан год и месят совершения данной операции. Аналогичная отметка делается в техническом паспорте устройства. Выполнять поверку может только специальная лицензированная организация, поднадзорная контролирующим органам. Она же имеет право устанавливать штамп о совершении процедуры. Представитель организации должен снять манометры и принести на место проведения поверки.

3.1. Требования к организации калибровочных работ

3.1.1. Метрологическая служба для организации и проведениякалибровочных работ должна располагать:

средствами калибровки;

документацией на калибровку;

персоналом;

помещениями.

3.1.2. К средствам калибровки предъявляются следующие требования.

Метрологическая служба должна иметь средства калибровки, отвечающие требованиям нормативных документов по калибровке и соответствующие области аккредитации.

Средства калибровки должны содержаться в условиях, обеспечивающих их сохранность и защиту от повреждений.

Потребность метрологических служб (калибровочных лабораторий) в средствах калибровки определяется по МИ 2314-94.

3.1.3. К документации на калибровку предъявляются следующие требования.

Метрологическая служба должна иметь актуализированную документацию, включающую:

положение о метрологической службе (калибровочной лаборатории);

аттестат аккредитации на право проведения калибровочных работ;

должностные инструкции;

графики поверки средств калибровки;

графики калибровки средств измерений;

нормативно-технические документы на калибровку (поверку, методики, инструкции, методические указания и т.д.);

техническое описание и инструкции по эксплуатации на средства калибровки и средства измерений;

паспорт на средства измерений и средства калибровки;

документы, определяющие порядок учета и хранения информации и результатов калибровки (протоколы, рабочие журналы, отчеты и т.п.);

документы об образовании и аттестации специалистов, выполняющих калибровку средств измерений (дипломы, свидетельства, сертификаты, удостоверения);

акты о состоянии производственных помещений.

Метрологическая служба должна иметь систему обеспечения качества, соответствующую ее деятельности в области калибровки и объему выполняемых работ. Форма «Руководства по качеству» приведена в приложении .

3.1.4. К персоналу калибровочных лабораторий предъявляются следующие требования.

Специалисты метрологической службы должны иметь профессиональную подготовку и опыт калибровки средств измерений в заявленной области аккредитации.

Для каждого специалиста должны устанавливаться функции, обязанности, права и ответственность, требования к образованию, техническим знаниям и опыту работы, что должно быть отражено в должностной инструкции.

Специалист, выполняющий калибровку средств измерений, должен быть аттестован в порядке, установленном в электроэнергетике.

Подготовка и аттестация персонала должна осуществляться в соответствии с требованиями РД 34.11.112-96.

3.1.5. К помещениям калибровочных лабораторий предъявляются следующие требования.

Помещения должны соответствовать по производственной площади, состоянию и обеспечиваемым в них условиям требованиям применяемых нормативно-технических документов по калибровке, санитарным нормам и правилам, требованиям безопасности труда и охраны окружающей среды.

Потребность метрологических служб (калибровочных лабораторий) в производственных площадях определяется по МИ 670-84.

При размещении калибровочного оборудования рекомендуется соблюдать следующие нормы: ширина прохода — не менее 1,5 м; ширина незанятого пространства около отдельных калибровочных установок (комплектов средств поверки) или стационарных их элементов — не менее 1 м; расстояние от шкафов и столов со средствами измерений или калибровки до отопительных систем — не менее 0,2 м; расстояние между рабочими столами, если за столом работает один калибровщик, — не менее 0,8 м, а если два — не менее 1,5 м.

Коэффициент естественной освещенности на поверхности стола калибровщика допускается в пределах 1,00 — 1,50. Освещенность на уровне рабочего места не должна быть менее 300 лк.

Операции, связанные с применением агрессивных, токсичных или взрывоопасных веществ или с подготовкой средств измерений к калибровке (расконсервацией, очисткой и т.п.) и сопровождаемые загрязнением воздуха или огнеопасными выделениями, рекомендуется производить в отдельных изолированных помещениях.

Условия для проведения работ

Первым делом обеспечивают безопасность. Для поверки подходят только те помещения, где есть приточно-вытяжная вентиляция. После выполнения этого требования проверяют содержание вредных веществ в рабочей зоне предприятия, а норму указали в ГОСТ 12.1.005.

Правила поверки газоанализаторов: периодичность и методика проведения работВладелец предприятия отвечает за безопасность в помещении для поверки, для каждого вида взрывоопасного газа есть допустимая концентрация в воздухе

Сотрудников защищают от ударов электричеством — исходя из ГОСТ 12.2.007.0 и по остальным требованиям из правил техники безопасности. Использование газовых смесей в баллонах нормируют ПБ 03-576-03, они же — Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.

Для проведения поверки придется соблюсти такие требования и ограничения:

  • напряжение в 220 В;
  • расход ПГС на уровне 0,18—0,35 дм³/мин;
  • атмосферное давление не ниже 84 кПа и не выше 106;
  • относительная влажность воздуха в пределах 30—80 %;
  • температура окружающей среды от +15 до +25 °C.

Поверку проводят только аттестованные сотрудники по средствам измерения величин по ПР 50.2.012-94. Прежде чем сделать свою работу, они должны прочитать руководство к газоанализатору, а также поработать с приборами.

В процессе специалист будет вести протокол и вписывать следующие данные:

  • номер документа;
  • дату;
  • имя владельца газового анализатора;
  • номер поверяемого устройства;
  • показания прибора и параметры погрешностей.

В итоге владелец измерителя получит подписанное свидетельство с отметкой «Годен», но если с качеством прибора не повезет — то извещение с записью «Не годен».

Представители Центра стандартизации и метрологии сразу же прекратят поверку, если получат неудовлетворительный результат по вариации показаний, основной или абсолютной погрешности, времени срабатывания сигнализации.

Правила поверки газоанализаторов: периодичность и методика проведения работАкт о поверке должен подтвердить пригодность изделия, а также засвидетельствовать соответствие методике для конкретного газоанализатора, с указанием его наименования и серийного номера

Оборудование для учета топлива перед поверкой должно иметь информационный блок, зарядник и паспорт. То же касается акта о последней поверке, если ее проводили, а также сменных кассет и выносных зондов, если таковые присутствуют.

Что нужно знать о периодичности?

Законодатели на государственном уровне обязали все организации, которые владеют газоанализаторами, предоставлять эти приборы для поверки. Работы проводят представители Государственной метрологической службы и аттестованные службы частных организаций. Показатель периодичности для поверки датчика зависит от модели газоанализатора, закон же говорит о сроке от 6 до 12 месяцев, но не реже 1 раза в год. При этом некоторые приборы требуют осмотра как минимум раз в 6 месяцев.

Популярные статьи  В квартире сырые углы и стены? Причины и способы борьбы

Период для осмотра оборудования могут устанавливать местные структуры метрологической службы. Сотрудники Центров стандартизации и метрологии иногда злоупотребляют своим положением и увеличивают частоту осмотров. ЦСМ может установить полугодичный поверочный срок без весомых причин.

Выделяют также калибровку — комплекс мероприятий для газоанализаторов, которые применяют вне области государственного регулирования. Интервал между калибровками четко не устанавливают. В то же время в методике иногда указывают технически обоснованные рекомендации насчет сроков для следующей такой процедуры.

8 Подготовка к поверке

8.1 Перед проведением поверки выполняют следующие подготовитель-ные работы:

—    подготавливают СИ к работе в соответствии с требованиями ЭД;

—    подготавливают к работе средства поверки в соответствии с требова-ниями ЭД;

—    проверяют наличие паспортов (аттестатов) и сроков годности ГС в баллонах под давлением;

—    баллоны с ГС выдерживают в помещении, где будет проводиться по-верка, не менее 24 ч, поверяемые СИ — согласно требованиям ЭД, но не ме-нее 2 ч.

5

8.2    При проведении операций поверки в кпиматической камере вторич-ные измеритепьные приборы (например, вопьтметр. миппиамперметр. пер-сонапьный компьютер с преобразоватепями интерфейса и др). источник пи-тания и источник ГС допжны находиться вне камеры. При этом дпина и рабо-чий объем газовых пиний от источника ГС должны быть достаточны для пол-ного выравнивания значений температуры ГС. поступающей на вход СИ. и температуры воздуха в рабочем объеме климатической камеры. При выходе климатической камеры на режим скорость изменения температуры воздуха в рабочем объеме камеры допжна быть не бопее 1 о/мин.

8.3    Перед определением метрологических характеристик СИ выполняют следующие подготовительные операции:

—    собирают схему поверки, приведенную на рисунке А.1. А.2 ипи А.З приложения А в зависимости от способа отбора пробы СИ и используемого источника ГС;

—    включают электрическое питание СИ и выдерживают в течение вре-мени прогрева (выхода на режим), указанного в ЭД.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

  1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
  2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
  3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

Особенности приборов для анализа газа

Газоанализатор — это прибор для определения количественного и качественного состава газовой смеси. Так говорит наука. Широкое распространение получили ручные абсорбционные анализаторы, в которых реагенты постепенно поглощают составляющие газа. Автоматические устройства в постоянном режиме определяют физические и физико-химические величины смесей и их компонентов.

Анализаторы газа делят на 3 группы. Все приборы действуют на физических методах анализа, а различие выражается в возможности учитывать химические процессы.

Правила поверки газоанализаторов: периодичность и методика проведения работСигма-03 — стационарный многоканальный анализатор с отдельными блоками и модулями, среди которых инфоблок СИГМА-03.ИПК, в комплекте также идут выносливые датчики в количестве до 8

Приборы 1-го типа мониторят в том числе сопутствующие химические реакции. Анализаторы определяют изменения в давлении топливной смеси и ее объеме после химического взаимодействия между составляющими.

Газоанализаторы 2-го типа выдают показатели физического анализа, который распространяется на хроматографические, фотоионизационные, электрохимические, термохимические и другие физические и физико-химические процессы.

Устройства 3-го типа работают только по принципу физического анализа. Методы измерения у них бывают магнитные, денсиметрические, термокондуктометрические и оптические.

Приборы для анализа газовых смесей также классифицируют:

  • по назначению;
  • по числу измерительных каналов;
  • по количеству измеряемых компонентов;
  • по конструкции;
  • по функционалу.

Стоит подробнее знать об устройствах, различающихся по последнему признаку. Газоанализаторы выполняют функции обычных измерительных приборов, а также сигнализаторов, течеискателей, индикаторов.

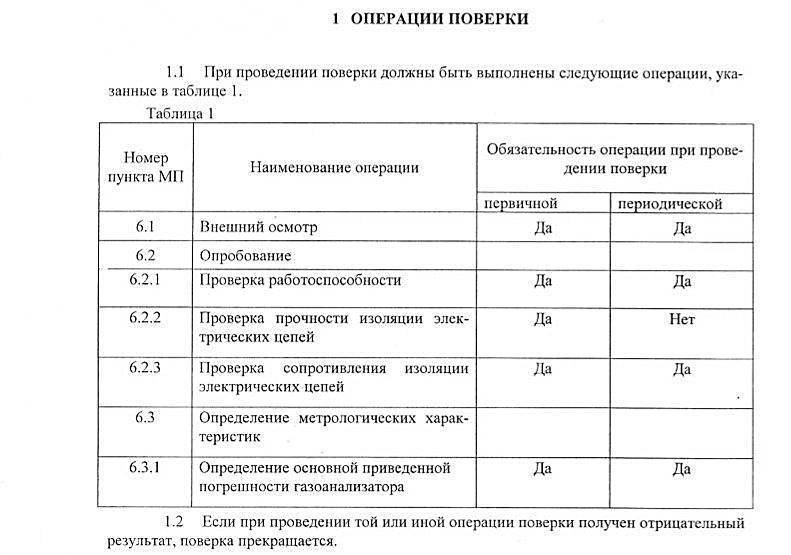

4 Операции поверки

4.1 При проведении поверки СИ выполняют операции, указанные в таблице 1 настоящего стандарта и перечисленные в разделе «Поверка» описания типа СИ).

В разделе «Поверка» описания типа анализаторов операции поверки приведены, например, в

следующем виде: «Поверка осуществляется по ГОСТ_«ГСИ.    Газоанализаторы    и    сигнализаторы

горючих газов и паров горючих жидкостей в воздухе рабочей зоны. Методика поверки» (первичная поверка 9.1 — 9.3, 9 4.1.1. 9 4.1.2. 9.4.4. 9.4.5. периодическая поверка 9.1 -9.3. 9.4.1.2)».

Таблица 1- Операции поверки

Наименование операции

Номер пункта методики поверки

1 Внешний осмотр

9.1

2 Опробование

92

Окончание таблицы 1

Наименование операции

Номер пункта методики поверки

3 Подтверждение соответствия ПО

9.3

4 Определение метрологических характеристик

94

4 1 Определение основной погрешности СИ

94 1

• по определяемому компоненту.

9.4.1.1

• по поверочному компоненту

94 12

4 2 Определение дополнительной погрешности СИ от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации

942

— по определяемому компоненту.

942.1

— по поверочному компоненту

9422

4 3 Определение погрешности СИ при температуре окружающей среды, соответствующей рабочим условиям эксплуатации

94 3

— по определяемому компоненту,

94 31

— по поверочному компоненту

9 4 32

4 4 Проверка коэффициента пересчета для поверочного компонента

94 4

4 5 Определение времени установления выходного сигнала

945

4 6 Проверка порогов срабатывания сигнализации

946

4 7 Определение времени срабатывания сигнализации

94.7

4 8 Определение вариации выходного сигнала СИ

948

Примечание — Для СИ, предназначенных для контроля Д8К паров нефти и нефтепродуктов, операции по 9 4 2. 9 4.3 выполняются только при температуре, соответствующей верхнему значению рабочих условий эксплуатации, что обусловлено физическими свойствами паровоздушных смесей паров нефти и нефтепродуктов

4    2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

Сведения о стандарте

1    РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 206 «Эталоны и поверочные схемы» подкомитетом ПК 206.5 «Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ»

3    ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 58-П от 28 августа 2013 г.)

За принятие стандарта проголосовали:

Краткое наименование страны no МК (ИСО 3166) 004-97

Код страны no МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Россия

RU

Росстандарт

Республика Армения

AM

Минэкономики Республики Армения

Республика Беларусь

BY

Госстандарт Республики Беларусь

Киргизия

KG

Кыргызстандарт

Республика Казахстан

KZ

Госстандарт Республики Казахстан

Республика Молдова

MD

Молдова-Стандарт

Республика Таджикистан

TJ

Таджикстандарт

Украина

UA

Госпотребстандарт Украины

Республика Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. № 1572-ст межгосударственный стандарт ГОСТ 8.618-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.

Популярные статьи  Почему газовый котел часто включается и выключается: причины неисправностей и способы их устранения

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Стандартинформ. 2014

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Федерального агентства по техническому регулированию и метрологии

III

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГАЗОАНАЛИЗАТОРЫ И СИГНАЛИЗАТОРЫ ГОРЮЧИХ ГАЗОВ И ПАРОВ ГОРЮЧИХ ЖИДКОСТЕЙ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ

Методика поверки

State system for ensuring the traceability of measurements Gas analyzers and gas alarm devices for determination of combustible gases and vapors in working zone air.

Venfication procedure

Дата введения — 2014—11—01

ОПИСАНИЕ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

3.1. Реквизиты. Метрологическая служба
предприятия.

Адрес: 000000, г.
________________________, ул. _____________________, дом_______

Руководитель
предприятия ________________________, тел. ____________________

Руководитель
МС ____________________________, тел. раб. ____________________

3.2. Область деятельности. Метрологическая
служба осуществляет калибровку средств измерений линейных, теплотехнических,
электрических и прочих величин в соответствии с областью аккредитации.
Характеристики калибруемых средств измерений (тип, класс точности, пределы
измерений и др.) приведены в паспорте МС.

3 Термины, определения и сокращения

3.1    В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1    определяемый компонент: Одиночный компонент или совокупность компонентов газовой смеси, для измерения довзрывоопасных концентраций которых предназначено СИ.

3.1.2    поверочный компонент: Одиночный компонент или совокупность компонентов газовой шеей. отличные от определяемого компонента и применяемые для определения метрологических характеристик СИ при условии использования установленного коэффициента пересчета.

3.1.3    коэффициент пересчета для поверочного компонента: Безразмерная величина, указанная в ЭД производителем СИ с целью обеспечения возможности замены ГС определяемого компонента на ГС поверочного компонента, при проведении технического обслуживания и/или поверки.

3.2 В настоящем стандарте применены следующие сокращения:

ГС — газовая смесь;

ДВК-довзрывоопасная концентрация;

НКПР — нижний концентрационный предел распространения пламени;

ПВХ — поливинилхлорид;

ПО — программное обеспечение;

СИ — средство измерений;

ЭД — эксплуатационная документация.

Примечание-КЭД согласно настоящему стандарту относятся руководство по эксплуатации, паспорт, формуляр по ГОСТ 2 601. ГОСТ 2 610

4 Общая характеристика

4.1    Для определения метрологических характеристик СИ при проведении поверки следует использовать рабочие эталоны 1-го или 2-го разряда1′ по ГОСТ 8.578:

—    стандартные образцы состава газовых смесей в баллонах под давлением2*’3′,

-установки поверочные (генераторы, установки и пр.) для приготовления газо- и паровоздушных смесей.

4.2    По конструктивному исполнению средства поверки должны быть:

—    мобильные — для обеспечения возможности применения в рабочих условиях эксплуатации без снятия поверяемого СИ с места установки;

—    стационарные — для применения в лаборатории при нормальных условиях эксплуатации со снятием поверяемого СИ с места установки.

Допускается применение мобильных средств поверки в лабораторных условиях.

4.3    Установки поверочные должны быть:

-динамические, в которых ГС приготавливается смешением двух или более потоков газов (целевого компонента и газа-разбавителя). Динамические установки поверочные должны обеспечивать непрерывную подачу ГС на вход поверяемого СИ с заданным расходом в течение заданного интервала времени;

—    статические, в которых ГС приготавливается в смесительной камере статическим объемным методом или созданием насыщенных паров горючей жидкости.

4.4    Исходными компонентами для установок поверочных должны быть ГСО и/или чистые газы в баллонах под давлением, или чистые жидкости. Исходные компоненты должны быть аттестованы

ГОСТ 8.629-2013

на содержание целевого компонента в установленном порядке и иметь действующие паспорта (аттестаты).

4.5    В качестве нулевого газа, а также газа-разбавителя для установок поверочных следует использовать воздух по ГОСТ 17433, , или азот по ГОСТ 9293, или . Замена воздуха на азот и обратно может производиться при наличии соответствующих указаний в ЭД СИ.

4.6    Пересчет данных состава ГС, выраженных в единицах:

—    мольная доля;

—    массовая доля;

—    объемная доля;

—    мольная концентрация;

—    массовая концентрация;

—    объемная концентрация;

проводят согласно .

4.7    Пересчет значений содержания целевого компонента в ГС, выраженных в единицах объемной доли, %, в единицы довзрывоопасной концентрации, % НКПР, проводят по формуле

д(об.д.)

сд=^^10°.    0)

Где Сд(о6л) — действительно значение объемной доли компонента в ГО,

Снкпр — значение объемной доли компонента, соответствующее НКПР1’, %.

4.7 Средства поверки должны быть утвержденного типа; установки поверочные должны иметь действующие свидетельства о поверке (аттестации), ГС в баллонах под давлением — действующие паспорта (сертификаты).

5.1 Средства поверки должны обеспечивать определение метрологических характеристик СИ в диапазоне измерений, установленном при испытаниях для целей утверждения типа и указанном в ЭД СИ.

Условия для проведения работ

Первым делом обеспечивают безопасность. Для поверки подходят только те помещения, где есть приточно-вытяжная вентиляция. После выполнения этого требования проверяют содержание вредных веществ в рабочей зоне предприятия, а норму указали в ГОСТ 12.1.005.

Правила поверки газоанализаторов: периодичность и методика проведения работ

Владелец предприятия отвечает за безопасность в помещении для поверки, для каждого вида взрывоопасного газа есть допустимая концентрация в воздухе

Сотрудников защищают от ударов электричеством — исходя из ГОСТ 12.2.007.0 и по остальным требованиям из правил техники безопасности. Использование газовых смесей в баллонах нормируют ПБ 03-576-03, они же — Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.

Для проведения поверки придется соблюсти такие требования и ограничения:

  • напряжение в 220 В;
  • расход ПГС на уровне 0,18—0,35 дм³/мин;
  • атмосферное давление не ниже 84 кПа и не выше 106;
  • относительная влажность воздуха в пределах 30—80 %;
  • температура окружающей среды от +15 до +25 °C.

Поверку проводят только аттестованные сотрудники по средствам измерения величин по ПР 50.2.012-94. Прежде чем сделать свою работу, они должны прочитать руководство к газоанализатору, а также поработать с приборами.

В процессе специалист будет вести протокол и вписывать следующие данные:

  • номер документа;
  • дату;
  • имя владельца газового анализатора;
  • номер поверяемого устройства;
  • показания прибора и параметры погрешностей.

В итоге владелец измерителя получит подписанное свидетельство с отметкой «Годен», но если с качеством прибора не повезет — то извещение с записью «Не годен».

Представители Центра стандартизации и метрологии сразу же прекратят поверку, если получат неудовлетворительный результат по вариации показаний, основной или абсолютной погрешности, времени срабатывания сигнализации.

Правила поверки газоанализаторов: периодичность и методика проведения работ

Акт о поверке должен подтвердить пригодность изделия, а также засвидетельствовать соответствие методике для конкретного газоанализатора, с указанием его наименования и серийного номера

Оборудование для учета топлива перед поверкой должно иметь информационный блок, зарядник и паспорт. То же касается акта о последней поверке, если ее проводили, а также сменных кассет и выносных зондов, если таковые присутствуют.

I—

J

Правила поверки газоанализаторов: периодичность и методика проведения работПравила поверки газоанализаторов: периодичность и методика проведения работ

в)

1 — генератор нулевого воздуха (используется в комплекте с калибратррои газовых смесей); 2 — генератор озона или калибратор газовых спесей. 3 — насадка для подачи ГС на поверяемый газоанализатор: 4 — поверяемый газоанализатор

Рисунок Б.З — Газовая схема для подачи ГС на газоанализаторы с диффузионным отбором пробы (а — для генераторов или калибраторов без выхода сброса излишков ГС. 6 — для генераторов или калибраторов с выходом сброса излишков ГС)

11

ГОСТ Р 8.924—2016

Правила поверки газоанализаторов: периодичность и методика проведения работ

> — генератор нулевого воздуха (используется в комплекте с калибра торой газовых смесей); 2 — генератор озона или калиб ратор газовых смесей: 3 — ротаметр: 4 — вентиль тонкой регулировки: 5 — вспомогательный побудитель расхода: б — трой

ник из фторопласта или стекла

Рисунок Б.4 — Газовая схеме для установки расходе через насадку для подачи ГС для газоанализаторов с диффузионным отбором пробы (в — для генераторов или калибраторов без выхода сбросе излишков ГС. б — для генервторов или калибраторов с выходом сброса излишков ГС)

12

ГОСТ Р 8.924—2016

Приложение В

{рекомендуемое)

Форма протокола поверки газоанализаторов

Протокол поверки

№___от_

1 Наименование, тип. модификация_

2 Заводской номер_

3 Дата выпуска_

А Регистрационный номер в Федеральном информационном фонде по обеспечение единства измерений

5 Владелец_

6 Наименование нормативного документа по поверке

7 Средства поверки:_

в Вид поверки (лервичная/периодичвская)

(нужное подчеркнуть)

9 Условия поверки:

• температура окружающего воздуха_

• относительнаяелажносгьвоздуха_

• втмосферноедавлвнне_

Ю Результаты проведения поверки_

Ю.1 Результаты внешнего осмотра_

10.2 Результаты опробования_

Результаты проверки объемного расхода ГС1>_

Результаты подтверждения соответствия ПО_

Ю.З Результаты определения метрологических характеристик 10.3.1 Определение основной погрешности

Диапазон измерений массовой концентрации (объемной доли) озона, мг/м^илн**)

Пределы допускаемой погрешности изыеремиа массовой концентрации {объемной доли) озона е ГС

Действительное значение массовой концентрации {объемной доли) озона в (-Й ГС. мг/м*

Измеренное значение массовой концентрации (объемной допи) озона при подаче ий ГС. мгЬг* (мм*1)

Значение погрешности, полученное при поверке

абсолютной

относительной

Приводят для газоанализаторов со встроенным побудителем расхода.

13

ГОСТ Р 8.924—2016

Вывод__

Заключение_. зав. N»__

{наименование, тип. модификация СИ)

соответствует (не соответствует) предъявляемым требованиям и признано годным (негодным) к применению.

Поверитель_ _

(подпись) (инициалы, фамилия)

Выдвно свидетельство о поверке_от__

(выдано извещение о непригодности_от__)

14

ГОСТ Р 8.924—2016

Библиография

ШДЕК.421322.002ТУ

ТУ 25-1894.003-90

ТУ 6-21-5-82

Приказ Ростехнадзора от 25 марта 2014 r.Ns 116

(5) Р 50.2.077—2014

Приказ Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1615

Расходомеры газа «Поток». Технические условия Секундомеры механические. Технические условия Газы поверочные нулевые. Воздух. Технические условия Об утверждении федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»

Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке

15

ГОСТ Р 8.924—2016

УДК 681.2.089:006.354 ОКС 17.020

Ключевые слова: газоанализаторы озона, методика поверки

Редактор /7.6. Чернышова Технический редактор в.Ю. Фотиооа Корректор П.С. Лысенко Компьютерная верстка И.А Нвлеоконои

Сдано в набор 02.09.2016. Подписано в печать 12.09.2016 Формат 60 ■ 64 Гарнитура Ариап. Уел. печ л. 2.32. Уч.-иад. л. 1.65. Тираж 36 ака. За*. 2143.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Издано и отпечатано во ФГУП «СТАНДАРТИМФОРМ». 123995 Моема, Гранатный пер.. 4.

Какие приборы для измерения давления можно поверить в ?

Лаборатория метрологии оказывает услуги по поверке и калибровке манометров различных типов , а также тягомеров, тягонапоромеров, напоромеров, вакуумметров и мановакууметров.

При наличии у клиента необходимости возможно осуществление услуги с выездом специалиста – поверителя на объект заказчика.

имеет аккредитацию на услуги по поверке следующих приборов для измерения давления:

  • манометры технические,
  • манометры электроконтактные,
  • манометры, дифманометры и мановакуумметры показывающие,
  • манометры, дифманометры и мановакуумметры самопишущие,
  • вакуумметры показывающие,
  • тягомеры,
  • тягонапоромеры,
  • напоромеры.

Если прибор не внесен в Государственный реестр средств измерений РБ, то возможно проведение его калибровки. Метрологическая лаборатория нашей компании оказывает услуги по калибровке манометров показывающих, самопишущих и электроконтактных, а также ряда других средств измерений теплотехнических величин.

Средства измерения, не входящие в область аккредитации нашей лаборатории метрологии, мы принимаем от клиента и осуществляем процедуру метрологического сервиса: проводим подготовку прибора к поверке либо калибровке (очистка, удаление старых наклеек и т.д.), ремонт (при необходимости) и поверку (калибровку) в аккредитованной лаборатории. При этом все сопровождение процесса специалисты нашей компании берут на себя, мы решаем вопросы документооборота, доставки приборов в лабораторию и заказчику, а также отслеживаем своевременность проведения работ.

Сферы применения газоанализаторов

Измерители для газа используют на взрывоопасных объектах, котлах ТЭЦ, предприятиях химической промышленности, транспортных средствах. Анализаторы также применяют перед огневыми работами в колодцах и подвалах.

Правила поверки газоанализаторов: периодичность и методика проведения работ

Взрывоопасные газы несут особую угрозу в замкнутом и узком пространстве — вот почему газоанализаторы оказываются незаменимыми перед огневыми работами в подвалах и колодцах

Приборы приносят пользу владельцам газового, вакуумного и холодильного оборудования: благодаря измерителям определяют негерметичность, утечки, концентрацию горючих газов. Медики с помощью газоанализаторов следят за концентрациями в дыхательном контуре во время обезболивающих процедур. В сфере охраны природы этим приборам тоже нашли полезное применение.

Подробнее о принципе работы газового анализатора читайте в этом материале.

Выводы и полезное видео по теме

Чего следует опасаться при покупке баллонов:

https://youtube.com/watch?v=sKpDPvpu6IE%2520

Рекомендации по самостоятельному ремонту:

Только исправное газовое оборудование может обеспечивать комфорт и безопасность владельцев домов

Регулярные поверки – это еще один из способов защитить граждан от случайной аварии, поэтому к требованиям газовой службы нужно относиться с вниманием и ответственностью

В случае с газовыми редукторами – один раз в год приглашать специалиста для поверки манометров, а при необходимости – заменять или ремонтировать оборудование.

Вы можете поучаствовать в обсуждении, оставить комментарии к материалу, поделиться опытом или задать интересующие вопросы нашим специалистам – блок для связи расположен под статьей.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
