Реконструкция старого дымоотвода

В случае, если систему отопления дома меняют на газовое оборудование, перестраивать кирпичный дымоход необязательно. Его можно усовершенствовать посредством гильзирования.

Этот способ подразумевает установку трубы из нержавейки внутрь имеющегося кирпичного дымохода. Трубу выбирают таким образом, чтобы ее высота совпадала с высотой дымохода, а сечение соответствовало патрубку на котле. Все зазоры заполняются материалом, имеющим хорошую теплоизоляцию.

Более дорогой вариант модернизации, если сравнивать его с первым. Гибкий дымоход с двухконтурной трубой помещается в систему дымоотвода под большим давлением. После, труба принимает форму дымохода, твердеет и превращается, в своего рода, оболочку. Она не пропускает ни влагу, ни газы. Кроме того, данный материал не восприимчив к перепадам температур, коррозии, погодным условиям. Диаметр можно подобрать в пределах от 6 до 100 см.

Правила устройства для котлов с естественным отводом продуктов сгорания

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

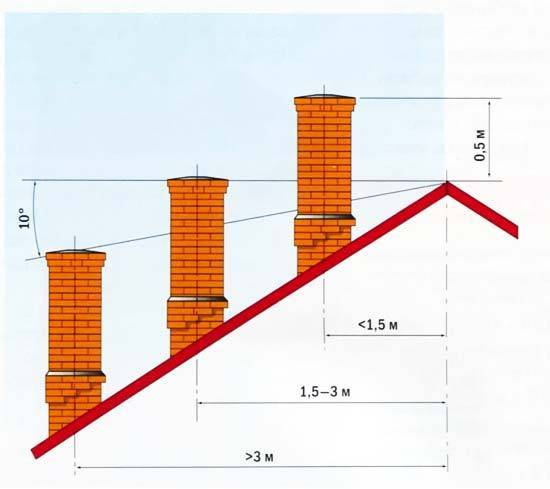

  • Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
  • Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
  • При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
  • При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

  • Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
  • Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
  • Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.
  • Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.

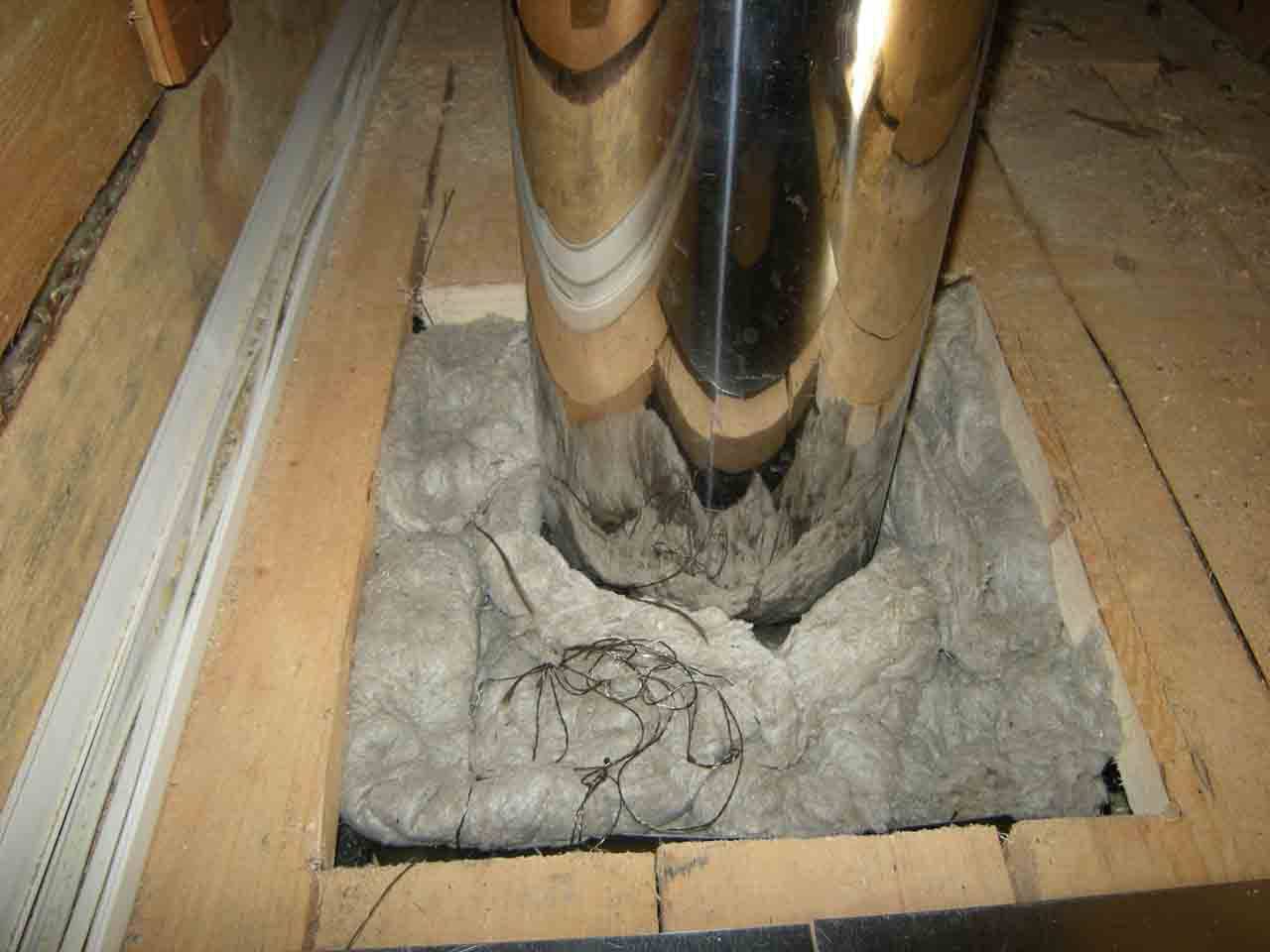

  • Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
  • Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

  • Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
  • Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь. Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Материалы

Канал для выведения продуктов горения в частном доме легко выполнить из различных материалов. Главным требованием будет устойчивость к различным агрессивным, с химической точки зрения, веществам, а также непроходимость газов. Обычно применяют несколько типов материалов, о достоинствах и недостатках которых мы скажем подробнее.

Итак, дымоход обычно бывает:

  • кирпичный;
  • керамический;
  • полимерный;
  • из нержавеющей стали;
  • асбестоцементный.

Кирпичные решения ранее были самыми популярными, но на сегодняшний день они уже таковыми не являются, по причине того, что получаются слишком тяжелыми и при больших габаритах требуют использования фундамента. Строительство этого варианта занимает довольно продолжительный промежуток времени.

Если говорить о недостатках этого варианта, то необходимо назвать:

  • шероховатость внутренних стенок, что делает их отличным решением для накопления сажи и других продуктов горения;
  • гигроскопичность кирпича, которая может оказаться причиной его разрушения.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Обычно для устранения подобных недостатков внутрь кирпичного дымохода монтируют подходящую по диаметру гладкую асбестовую трубу или из нержавейки.

При создании такого решения следует взять в расчет некоторые моменты.

  • Трубные стены должны иметь герметичность. Если они сделаны из нержавейки или обычные стальные, то дымоход необходимо собирать по конденсату. Если речь идет об асбестоцементном решении, то о герметичности стыков также следует побеспокоиться. И ни в коем случае не следует промазывать стык цементным раствором. Это нарушит герметизацию – влага будет впитываться, и разрушать конструкцию. Использовать необходимо различные водоотталкивающие вещества и герметичные хомуты. Нельзя забывать, что они должны быть химически инертными.
  • Для минимизации формирования влаги трубы можно утеплить. Но использовать необходимо утеплитель, что не боится влаги.
  • В нижней части к вкладышной трубе следует добавить емкость для накапливания конденсата. Она должна находиться так, чтобы к ней было просто добраться.

Если говорить о трубах из нержавейки, то требования будут высокими, а именно: они должны выдерживать долгое воздействие веществ едкой группы. Лучше всего будет использовать так называемую пищевую нержавейку.

Что касается сэндвич-труб, то благодаря наличию утеплительной прокладки, такой дымоход может служить довольно долго. В целом если сравнивать сэндвич-трубу и обычную трубу из нержавейки, то по затратам они будут где-то на одном уровне. Но надежность сэндвич-варианта будет выше по причине того, что он состоит из двух слоев металла.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установкеДымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Керамический вариант будет отличным решением, так как отличается долговечностью, надежностью и отлично противостоит воздействию различных агрессивных веществ.

Но у него есть два минуса:

  • высокая стоимость;
  • большая масса, по причине чего требуется устанавливать его на фундамент и дополнительно оплачивать связанные с этим расходы.

Зато эксплуатировать подобный вариант можно несколько десятилетий. Решения из асбестоцемента ранее были одними из популярнейших вариантов для возведения котловых дымоходов в собственном доме. Этот материал является пористым со стенками шероховатого типа и неидеальным сечением. Но, с другой стороны, это наиболее доступный вариант.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установкеДымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

При применении такого типа дымоотвода следует:

  • делать его максимально ровным и прямым;
  • осуществлять полную герметизацию стыков, применяя либо герметичные хомуты и специальные присадки гидрофобного характера, либо обмазывая высохший цемент герметиком;
  • делать трубу как можно длиннее и прямее, а также утеплять качественно, дабы уменьшить количество образуемого конденсата.

Существует еще пластиковый вариант, который также используется довольно часто. Но здесь следует быть осторожным, так как обычный пластик просто не выдержит работы с высокими температурами, по причине чего следует покупать товар такого типа исключительно в специализированных магазинах.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Какие же основные параметры хорошего дымоотвода?

  • Качественное сжигание топлива
  • Активный прогрев стенок
  • Идеальная тяга
  • Преодоление порога образования конденсата
  • Прочность
  • Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

  1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

  2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
  3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
  4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
  5. Дымари для печей должны быть не менее 5 метров в высоту
  6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
  7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
  8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
  9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
  10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Порядок монтажа

Запрещается делать соединение трубы в месте прохождения его через толщу стены. Если такое соединение случилось в этом месте, тогда трубу обрезают так, чтобы выполнить его до стены или дальше смотря по обстоятельствам.

Когда труба выведена на улицу, сразу перед поворотом вверх на неё устанавливают тройник для сбора конденсата с одним открывающимся концом. Если такой тройник расположен в месте ниже роста человека, то его обязательно утепляют для предупреждения касания и получения ожога. Тройник крепят хомутом на дюбелях к стене.

Чтобы крепить трубу к стене используют специальную ферму. Первое крепление осуществляется сразу после верха тройника. В этом месте устанавливают и компенсационную пластину, которая примет на себя температурное расширение трубы.

Соединение труб происходит надеванием одной на другую, что позволяет небольшому количеству конденсата свободно стекать по трубе вниз.

Если конёк здания высокий и выступ верхушки дымохода требуется более 2 м, тогда для дополнительной жёсткости применяют крепление растяжками, которые крепят к стенам здания.

Какой газовый дымоход к котлу устанавливать у себя дома каждый владелец решает самостоятельно, но следует чётко помнить, что правильно выполненный дымовой канал является гарантией эффективной работы и не опасен для здоровья его близких.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Как правильно установить коаксиальный дымоход газового котла, правила установки

До того, как выполнить установку коаксиального дымохода стоит как минимум определиться с его размером и позаботиться о вентиляции помещения.

Размеры дымоотвода

Для соединения труб часто применяется тройник, важно чтобы патрубки были одинаковы по диаметру. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами

По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами.

Наклон коаксиальной трубы газового котла

Самый качественный монтаж с уклоном в сторону выполнен тогда, когда конденсат находится на достаточном удалении от котла, и естественным образом испаряется в атмосферу. Но это только в то время года, пока температура держится выше 0 градусов.

Когда приходят морозы, у дымоотвода с наклоном к земле, капли конденсата примерзают. В результате ледяное образование полностью или частично останавливает транспортировку кислорода в котел, поэтому топливо начинает неэффективно сгорать. Из этого следует плохой нагрев теплоносителя, а также увеличенный расход газа. А расход этого топлива очень важен, особенно в том случае, если у вас нет центрального газоснабжения и вы закупаете газ в баллонах.

Конденсат может стекать к напольному газовому котлу с коаксиальным дымоходом. Чтобы не заморачиваться о вопросе сбора конденсата, можно сделать его слив в канализацию.

Обеспечение вентиляции

Многие хозяева считают, что котлу с закрытой камерой сгорания, не нужна вентиляция вообще. И вроде бы все правильно, ведь забор воздуха идет не из жилых комнат.

Но и обойтись без вентиляции никак нельзя. Во-первых, постоянная циркуляция воздуха будет держать в норме влажность, препятствуя образованию ржавчины в конструкционных узлах котла отопления.

Во-вторых, нужно помнить, что любое устройство может рано или поздно сломаться. Когда котельная хорошо проветривается, в случае поломки некоторых узлов котла, часть опасных выбросов будет выводиться естественным путем. Поэтому вы не отравитесь опасными соединениями.

Защита коаксиального дымохода от обледенения и ветра

Обледенение дымохода — неприятное явление, которое свойственно всем конструкциям данного типа.

Признаки обледенения:

  • Котел загорается и спустя некоторое время тухнет. Как с этим бороться, читайте, переходя по ссылке.
  • На экране появляется сообщение «Отрыв пламени».
  • Конденсат появляется на воздуховоде, преимущественно там, где заходит воздух с улицы.

Устранить проблему можно разными способами — увеличить мощность системы отопления, обеспечить дополнительный приток кислорода из помещения. Также справляться с обледенением можно методом уменьшения контрольного значения дельты котла — зимой нужно вводить минимально возможный показатель.

Иногда хозяева сталкиваются с такой ситуацией, что через дымоотвод котел просто-напросто задувает.

Для этого умельцы придумали интересную защиту от ветра:

Первым делом важно хорошо утеплить коаксиальный дымоход, тогда влага будет гораздо меньше конденсироваться, и тяга будет стабильной.
На внутреннюю трубу монтируется колено того же размера что и труба, а сориентировано оно должно быть в потолок.
Дымоход загоняется в цилиндр (сделанный своими силами или можно приобрести готовый) с прорезью в передней части и диаметром, равным толщине трубы дымоотвода.
Колено дымоотвода направляется верх, сквозь цилиндр, и прикрывается колпаком, защищающим от снега и дождя. Защитный элемент важно крепить болтами и галками, так как саморезы от сильного ветра могут вывалиться через пару месяцев.. Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра

Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям

Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра. Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям.

Особенности установки

Перед тем как сделать дымоход для котла из кирпича, желательно ознакомиться с последними нововведениями. Одной из них является металлическая гильза. Она позволяет уменьшить количество золы, оседающей на поверхности.

При добавлении гильзы нужно учитывать следующее:

  • Стыки между частями должны быть герметично соединены. Для этого идеально подойдут сэндвич трубы.
  • Чтобы сократить количество конденсата, который пагубно воздействует на все узлы установки, нужно утеплить стенки дымохода.
  • Чтобы не допустить накопления влаги, нужно предусмотреть емкость для ее накопления, из которой будет легко ее удалять.

Советы специалистов

В заключении – несколько советов от специалистов.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой

Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
Металлические дымоходы так же можно изолировать негорючими утеплителями.
Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Пошаговая инструкция по сооружению дымоотводящей системы

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Варианты расположения дымохода для газового котла

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Как установить сэндвич дымоход Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Схема установки газового дымохода

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Расположение дымохода для газового котла Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходу

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Подключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Сэндвич тройник

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Заглушка для ревизии

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Подключение тройника с ревизией

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Подключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Внутри дома Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Схема обустройства отверстия в перекрытии

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Потолочно-проходное устройство Устройство короба потолочно-проходного устройства

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Устройство дна короба потолочно-проходного устройства

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Установка потолочно-проходного устройства

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Выход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Крепление дымохода кронштейном Кровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Кровельный проходник

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Монтаж и установка дымохода своими руками Грибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Схема сборки вытяжки для газового котла

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Элементы дымохода

Изоляция дымоотводящей конструкции

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Изоляция дымоотводящей конструкции В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Схема подключения котла

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке
Котел газовый напольный

Удачной работы!

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы. В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора

Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей. Дымоход должен иметь вертикальную форму без уступов

По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен. Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок. Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения. Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Оцените статью
