Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Содержание

Оптимальные портативные термохимические

Модели наиболее эффективны для измерения концентрации горючих газов. Основная сфера применения: АЗС, АГЗС, предприятия нефтепереработки, заводах по производству лакокрасочных материалов. Принцип действия основан на окислении в специальной камере горючих примесей. Процесс сопровождается выделением тепла, которое нагревает спираль (платиновую нить) прибора, изменяя показатель его электросопротивления.

С помощью струйного насоса газовая смесь прокачивается через специальную камеру, которая выполняет роль равновесного моста. В ней располагается один терморезистор, второй находится в отсеке, заполненном чистым воздухом. При прохождении через камеру, газовая смесь нагревает терморезистор до температуры сгорания определённого компонента. Результатом этого становится изменение его электросопротивления. Цепь размыкается. Величина разбаланса фиксируется измерительным блоком и выводится на цифровой дисплей.

CASPER 200

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей
Страна производитель – Италия. Модель используют для измерения кислорода и угарного газа. CASPER 200 имеет 2 встроенные ячейки. Одна предназначается для кислорода, вторая для угарного газа. Показания прибора можно выводить на ПК или смартфон, работающий на базе Андроид. Диапазон рабочих температур от -5°С до +45°С.

Достоинства:

  • возможность подключения внешнего принтера;
  • сохранение последних 99 результатов измерений;
  • откалиброванные датчики можно менять самостоятельно.

Недостаток:

не имеет взрывозащиты.

Отзыв

Игорь С.
У модели мощный аккумулятор. Зарядки хватает на 10-12 часов.

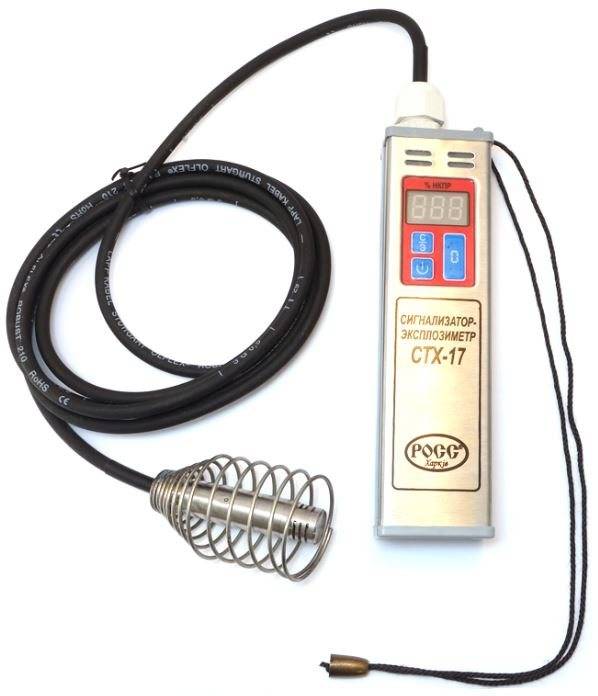

СТХ-17

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей
Страна производитель – Украина. Модель предназначена для контроля концентрации горючих газов и паров. Она занесена в Госреестр. Основная сфера применения устройства: предприятия химической и нефтегазовой промышленности.

Целесообразно использовать газоанализаторы для замеров газовых смесей в пустых ёмкостях из-под горючего, колодцах, на АЗС и АГЗС.

Достоинства:

  • широкий диапазон измерений;
  • цифровая индикация;
  • самотестирование;
  • два порога сигнализации.

Недостаток:

высокая стоимость.

Отзыв

Денис Л.
Модель надёжная, но не устраивает погрешность показаний 0,2%.

Классификация по форм-фактору:

По форм-фактору, устройства можно разделить на на:

  • Стационарные газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
  • Портативные газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
  • Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.

Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.

Критерии выбора прибора для анализа загазованности

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей
Выбор газоанализатора зависит от предполагаемой сферы применения

При покупке проверяется соответствие запросам по нормам РФ, корпоративным регламентам охвата замеров и степени сигнализации. Контролируется соответствие указанного в паспорте уровня защиты от взрыва, тому, что есть на месте применения.

Выбор проходит с учетом параметров:

  • тип канала измерения;
  • вид отбора пробы (внутренний, внешний, диффузионный);
  • возможность работы автономно на аккумуляторах в мороз;
  • дополнительные функции.

Учитывается число исследуемых компонентов, т. к. от их наличия зависит стоимость.

Проверка работоспособности бытового газоанализатора

Каждый год необходимо проводить метрологическую проверку устройства. Своими руками данное мероприятие проводить не рекомендуется. Это может привести к поломке прибора.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Самостоятельно можно следить только за внешней чистотой газоуловителя. Обычно дается гарантия на прибор, которая составляет 2 года. Но в среднем прибор способен прослужить 8 лет.

Марки газоуловителей:

  • СТГ-1;
  • ЭКО;
  • БУГ;
  • СЗ-2;
  • СОУ-1.

Вышеперечисленные варианты относятся к отечественному производителю. На рынке можно встретить и импортные модели. Но при покупке отечественных приборов легче выполнять ремонт.

Оптические устройства

Основа работы данного типа устройства заключается в том, что поток излучения поглощается различными газами селективным путем. В инфракрасной части спектра обычно осуществляется изменение селективного поглощения, так как именно в это месте наблюдается селективность поглощения.

Такой газоанализатор имеет:

  1. Источник инфракрасного излучения;
  2. Камеры двух оптических каналов, который отличаются лишь внутренним содержанием: сравнительная камера заполнена чистым воздухом, а рабочая камера постоянно продувает контролируемую газовую смесь; поток инфракрасного излучения поступает в эти камеры.
  3. Фильтровальные камеры.

Поток излучения при проходе через объем второй, рабочей камеры, теряет часть энергии. Такого не происходит при переходе через сравнительную камеру. Оба потока излучения после этого попадают в фильтровальные камеры, где находятся неизмеряемые компоненты смеси газа. В этом месте энергия, соответствующая спектру, поглощается полностью.

Что такое газовый анализ?

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей
Анализ смесей газов с целью установления их качественного и количественного состава, называют газовым анализом. Приборы, при помощи которых производят газовый анализ, называют газоанализаторами. Они бывают ручного действия и автоматические. Среди первых наиболее распространены химические абсорбционные, в которых компоненты газовой смеси последовательно поглощаются различными реагентами. Автоматические газоанализаторы измеряют какую-либо физическую или физико-химическую характеристику газовой смеси или её отдельных компонентов. В настоящее время наиболее распространены автоматические газоанализаторы. По принципу действия они могут быть разделены на три основных группы.

  1. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные химические реакции. При помощи таких газоанализаторов определяют изменение объёма или давления газовой смеси в результате химических реакций её отдельных компонентов.
  2. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные физико-химические процессы (термохимические, электрохимические, фотоколориметрические и др.). Термохимические основаны на измерении теплового эффекта реакции каталитического окисления (горения) газа. Электрохимические позволяют определять концентрацию газа в смеси по значению электрической проводимости электролита, поглотившего этот газ. Фотоколориметрические основаны на изменении цвета определённых веществ, при их реакции с анализируемым компонентом газовой смеси.
  3. Приборы, действие которых основано на чисто физических методах анализа (термокондуктометрические, термомагнитные, оптические и др.). Термокондуктометрические основаны на измерении теплопроводности газов. Термомагнитные газоанализаторы применяют главным образом для определения концентрации кислорода, обладающего большой магнитной восприимчивостью. Оптические газоанализаторы основаны на измерении оптической плотности, спектров поглощения или спектров испускания газовой смеси.

Каждый из упомянутых методов имеет свои плюсы и минусы, описание которых займет немало времени и места, и выходит за рамки данной статьи. Производителями газоанализаторов в настоящее время используются практически все из перечисленных методов газового анализа, но наибольшее распространение получили электрохимические газоанализаторы, как наиболее дешевые, универсальные и простые. Минусы данного метода: невысокая избирательность и точность измерения; небольшой срок службы чувствительных элементов, подверженных влиянию агрессивных примесей. Все приборы газового анализа также могут быть классифицированы:

  • по функциональным возможностям (индикаторы, течеискатели, сигнализаторы, газоанализаторы);
  • по конструктивному исполнению (стационарные, переносные, портативные);
  • по количеству измеряемых компонентов (однокомпонентные и многокомпонентные);
  • по количеству каналов измерения (одноканальные и многоканальные);
  • по назначению (для обеспечения безопасности работ, для контроля технологических процессов, для контроля промышленных выбросов, для контроля выхлопных газов автомобилей, для экологического контроля).

Газоанализаторы, основанные на физико-химическом и физическом методах

В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:

  • Хроматографические
  • Термохимические
  • Фотоколориметрические
  • Электрохимические

Хроматографические газоанализаторы

Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.

Существует 3 метода хроматографического измерения:

  1. Вытеснительный
  2. Фронтальный
  3. Проявительный

Термохимические газоанализаторы

Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.

Принцип работы

Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).

Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.

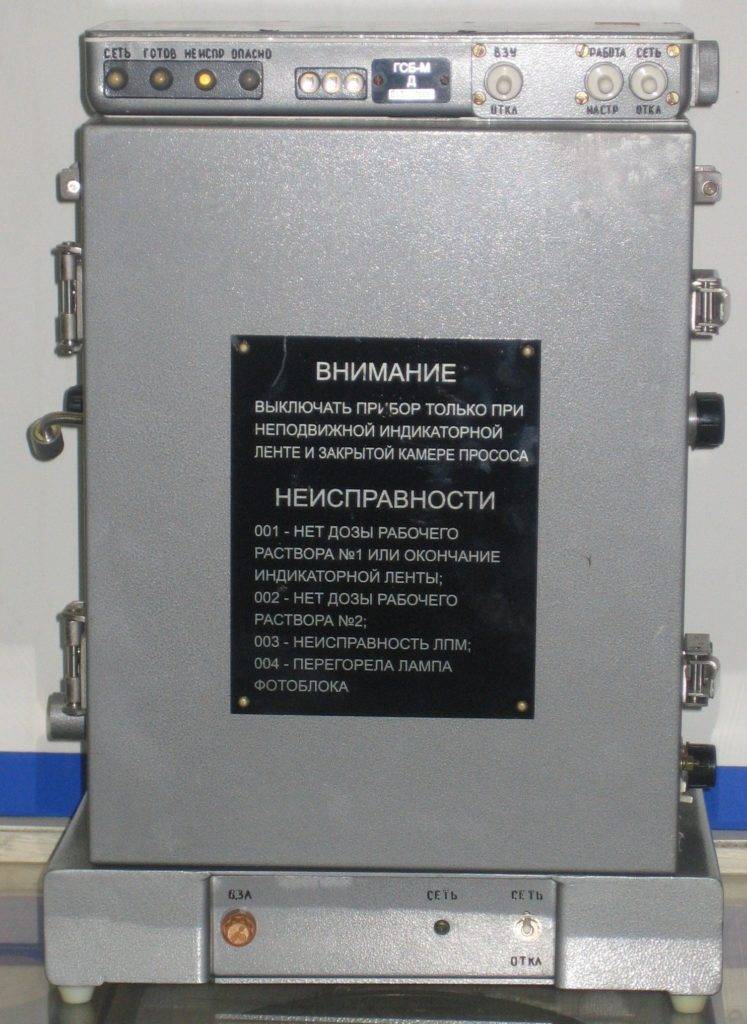

Фотоколориметрические газоанализаторы

Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.

Существует 2 разновидности фотоколориметрических газоанализаторов:

  1. Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
  2. Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).

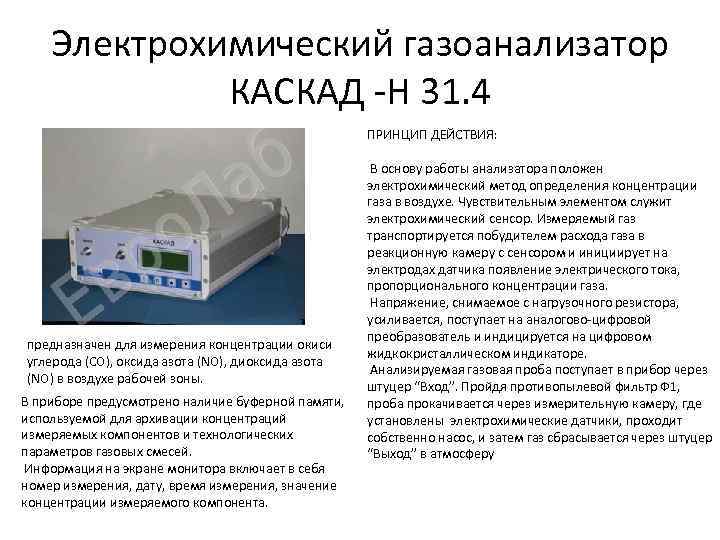

Электрохимические газоанализаторы

Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.

Они способны определять следующие вещества:

  • Аммиак NН3;
  • Сероводород H2S;
  • Угарный газ СО;
  • Оксид серы SO2;
  • Хлор Cl2;
  • Объемные доли кислорода (О2).

По принципу действия они подразделяются на:

  • Гальванические (реагируют на изменение электропроводности);
  • Электро-кондуктометрические (реагируют на изменения тока или напряжения);
  • Потенциометрические (измеряют отношение напряженности поля и активных ионов).

В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.

Физические газоанализаторы

Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:

  • Термокондуктометрические;
  • Магнитные;
  • Оптические;
  • Денсиметрические.

Магнитные газоанализаторы

Предназначены для определения процента О2 в смеси газов.

Магнитные анализаторы газа подразделяются на 2 группы:

  1. Термомагнитные;
  2. Магнитомеханические.

Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10-2.

Термокондуктометрические газоанализаторы

Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность. Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.

Оптические газоанализаторы

Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение,  показатель преломления и т.д.).

Данные газоанализаторы могут определять как органические (метан СН4,  ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.

Оптические газоанализаторы подразделяются на:

  • Ультрафиолетовые;
  • Инфракрасные;
  • Спектрофотометрические;
  • Интерферометрические.

Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.

Выбор прибора для анализа загазованности

Пытаясь сделать выбор устройства, желательно определиться, какая задача будет возложена на прибор. Исходя из намеченных задач, проще подыскать требуемую комплектацию. К тому же денежный вопрос при точном подборе комплектации решится в пользу покупателя. Чем меньше деталей комплекта, тем ниже стоимость.

Вниманию при выборе обычно подлежат следующие рабочие критерии:

  • список поддерживаемых газов;
  • граничные значения измерения концентраций;
  • возможности анализа объёмных и массовых долей;
  • время непрерывной работы;
  • возможность ведения измерений сразу в нескольких точках.

Конечно же, определённую роль в процессе подбора оборудования играет внешнее исполнение

Наличие защитных свойств, таких как влагозащищённый корпус, блокировка проникновения пыли и сажи – всё это также важно, если рассчитывать на долговечность анализатора

Мобильная модель газового анализатора, привлекательная помимо удобства использования ещё и тем, что заключена в надёжный влагонепроницаемый корпус. Плотное исполнение корпуса защищает также от попадания внутрь пыли

Учитывая насыщенность российского рынка газовыми анализаторами иностранного производства, приходится выбирать с оглядкой на адаптацию к отечественным условиям. Понятно, если информационная часть устройства на иностранном языке, пользоваться таким прибором сложнее. Правда со временем можно-таки привыкнуть.

Любой газоанализатор оснащается рабочими сенсорами (датчиками). По мере эксплуатации эти элементы утрачивают свои свойства, теряют чувствительность и подлежат замене.

Насколько частыми должны быть замены и как обстоят дела с приобретением запасных комплектующих – это тоже вопрос выбора, требующий внимательного подхода

Да и срок гарантии не последняя деталь, на которую следует обратить внимание

Назначение этих устройств

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Когда в помещении, в воздухе концентрируется опасная пропорция опасных веществ, устройство немедленно оповещает об этом. Применяются звуковые и световые сигналы. Блокируется подача газа.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

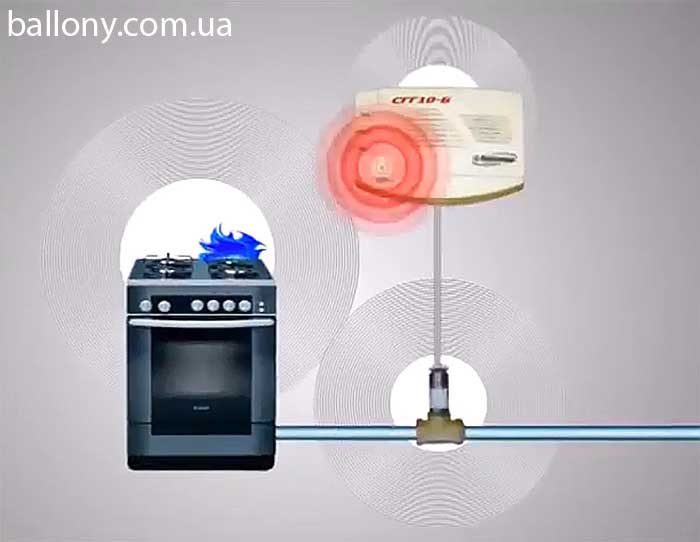

Монтаж этого прибора обезопасит жильцов квартиры от аккумулирования газа в помещении и поспособствует оперативному устранению утечки. Если прибор имеет модуль GSM, связанный с номером абонента, то он может направлять сигнал на телефон.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

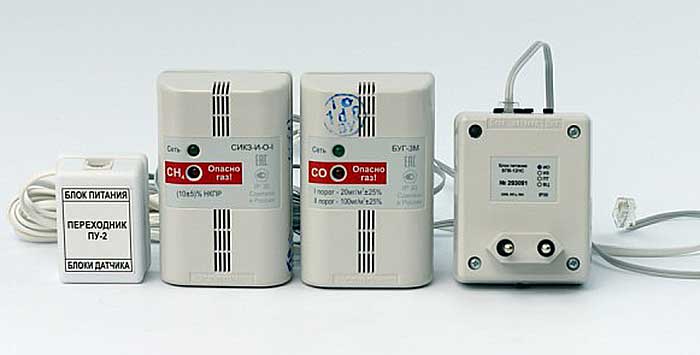

И сегодня часто устройство называют бытовым сигнализатором газа – датчиком утечки угарного газа.

Шаблонные приборы могут определять концентрацию таких видов газа:

  • угарного (CO),
  • метана (СН4),
  • пропана (С3Н8).

Первый вид наиболее опасный. При его утечке в закрытом помещении возникает смертельная угроза.

Метан есть в главном газопроводе. При его большом скоплении есть большой риск взрыва или пожара.

Пропан – главный компонент сжиженного состава, который по массе превосходит воздух. И даже при открытом пламени возможна концентрация газа внизу помещения, ближе к полу.

В квартиры обычно подаётся состав из пропана, метана, сероводорода, углекислого газа и паров воды. Также для запаха подмешиваются специальные одоранты. Хотя главный компонент – всё же метан. Его пропорция: 70-98%.

Детектор утечки бытового газа может улавливать все эти компоненты. И чаще всего он монтируется около мест, где есть риск утечки (плиты, котлов, колонок и т.д.)

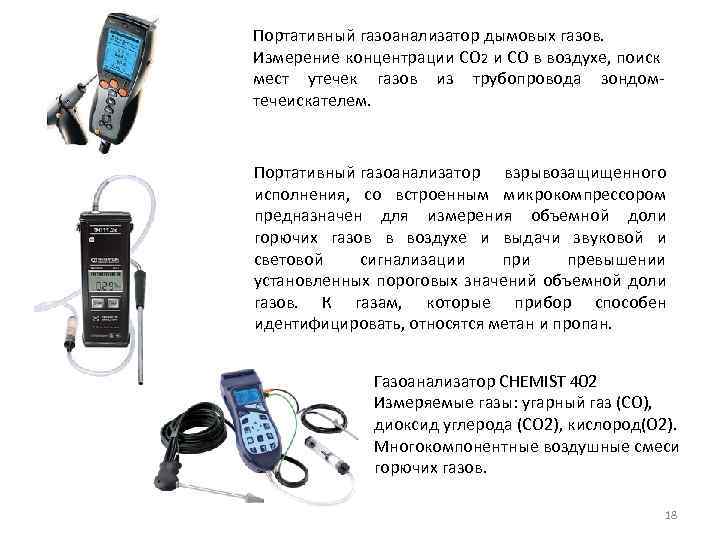

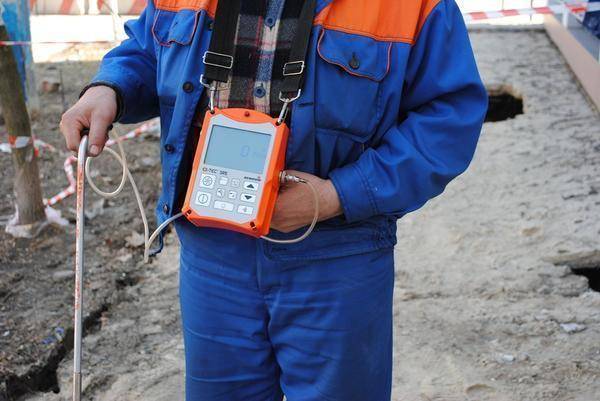

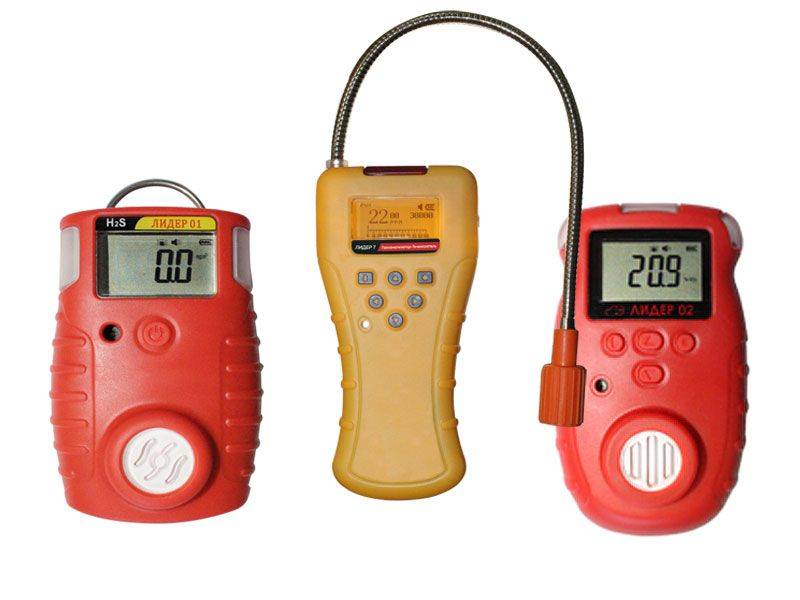

Особенности переносных газоанализаторов

В зависимости от правил использования все индикаторные конструкции делятся на несколько групп. Портативные приборы наиболее часто применяют для определения уровня того или иного газа на различных территориях или участках (в парковых зонах, в зонах с высокой степенью загрязнения), в колодцах и туннелях, замкнутых сосудах, на заводах, в производственных цехах.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

К преимуществам выбора переносного устройства следует отнести:

  1. Доступная цена прибора.
  2. Одним из главных положительных свойств выступает мобильность конструкции.
  3. Простые правила эксплуатации.
  4. К плюсам можно отнести расширенный спектр определяемых газов.
  5. Высокая степень чувствительности прибора определяет широкое использование во всех областях промышленности, и в быту.
  6. Ко всем современным моделям можно дополнительно подключать сенсоры различного принципа действия (оптические, электрохимические, каталитические разновидности).
  7. Максимально быстрое определение взрывоопасных газов в помещении.
  8. Все конструкции имеют небольшой вес корпуса и удобную обтекаемую форму.
  9. Для многих моделей возможна ручная настройка чувствительных порогов для исследуемых газов.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

При выборе переносного газового анализатора следует отдать предпочтение моделям с дополнительными функциями: Wi-Fi передача сигнала для подключения к компьютеру или ноутбуку, наличие встроенной памяти и электронного журнала с датами проведения исследований.

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителейГазовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Основные характеристики

Принцип действия газоанализатора основан на способности встраиваемых элементов определять концентрацию вредных веществ в воздухе с последующим сигнализированием о критической ситуации. Современные популярные модели пропускают через себя поток воздуха и, в зависимости от функционала, определяют общую загазованность окружающей среды или превышение уровня конкретного вещества в воздухе. Весь ассортимент датчиков утечки газа можно разделить по нескольким критериям. Это позволит избежать ошибок при выборе прибора.

Способ определения примесей газа

Вид чувствительного элемента в датчике определяет метод выявления опасных примесей в воздухе.

  1. Инфракрасные модели зарекомендовали себя как весьма надежные для эксплуатации в бытовых условиях. Инфракрасный луч преодолевает толщу воздуха без примесей, не рассеиваясь. Эталонный показатель сравнивается с полученным отраженным, на основе чего определяется степень загрязненности окружающей среды. Преимуществом данной категории являются: моментальный результат, малое потребление энергии и редкие ложные тревоги.
  2. Каталитический тип сигнализатора чаще применяется для контроля загазованности на промышленных предприятиях. Прибор оснащен специальной камерой сгорания топлива. Даже при невысоком уровне превышения концентрации опасного вещества катализатор, который покрывает камеру сгорания, провоцирует горение обнаруженного газа. Специальный пламегаситель тушит огонь, а прибор подает сигнал об опасности. Такое устройство действует непрерывно, однако долго восстанавливается после срабатывания сигнализации.
  3. Полупроводниковые модели — самые бюджетные. У них есть кремниевые пластины, способные поглощать газ. В процессе меняется электрическое сопротивление пластины. Это служит сигналом утечки газа. Преимущества данного вида газоанализаторов: доступная цена, малое потребление электроэнергии и большой модельный ряд от лучших производителей.

Тип соединения прибора

По данному критерию детекторы делятся на беспроводные и проводные. Первые работают от аккумуляторов и являются наиболее мобильными. Они позволяют контролировать утечку газа даже в самых сложнодоступных местах. Также приборы возможно установить в помещении, где не предусмотрено электричество. Недостатками беспроводных датчиков являются более высокая стоимость и необходимость постоянного контроля за уровнем заряда.

Сетевые экземпляры работают от напряжения 220 В. При постоянном питании приборы более надежны и удобны, так как не требуют постоянного наблюдения. Однако если помещение расположено в местности с нестабильным электроснабжением, то полагаться на такой аппарат не следует.

Автономная работа датчика

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Устройство с функцией автономной работы способно самостоятельно выявить утечку, подать сигнал об этом, отключить подачу топлива и запустить вентиляцию на объекте. Такие модели чаще всего используются в быту.

Еще одна популярная разновидность — приборы смешанного принципа действия. В зависимости от дополнительных опций, они могут работать автономно или с привязкой к системе «умный дом».

Третья категория детекторов, компонентная, применяется преимущественно на промышленных объектах. Устройства определяют концентрацию газа и передают данные на центральный пульт управления сетью.

Вид определяемого газа

Приборы для контроля за газовым оборудованием разработаны с учетом потребления таких видов газа:

  • пропан;
  • метан;
  • углекислый газ;
  • бутан и другие.

Для бытового использования необходимо приобретать анализаторы, откалиброванные под горючие и угарные газы. В первом случае требуется стационарное подключение датчика с клапаном для моментального прекращения подачи топлива в случае утечки.

Популярность моделей сегодня определяется возможностью анализа как минимум трех компонентов: метана, углекислого газа и пропана-бутана. Исходя из типа определяемых веществ, анализаторы будет уместно устанавливать в котельных, в квартире, в доме и гараже.

Дополнительные функции

Производители приборов контроля утечки газа регулярно снабжают свою продукцию новыми свойствами для повышения функционала. На сегодня многие бюджетные модели могут через смартфон контролироваться владельцем. Самые хорошие бренды делают устройства, совместимые с разными типами экосистем для возможности подключения к другим устройствам в рамках «Умного дома».

Дополнительной комплектацией является электромагнитный клапан, перекрывающий движение топлива по сети при обнаружении утечки. Клапан устанавливается непосредственно на трубопровод и коммутируется с анализатором.

Использование прибора для анализа газовых смесей

Рассматриваемые приборы являются высокотехнологичным и высокоточным измерительным оборудованием, предназначаются для анализа входящих в атмосферный воздух компонентов, а также способные определять качественный и количественный состав газовых смесей. Приборы оснащены особыми датчиками, которые отмечают превышение уровня содержания опасных компонентов в воздухе. Как правило, для полноценной работы этих устройств требуется еще и вспомогательное оборудование, которое, например, будет создавать необходимое давление (компрессоры), а при обнаружении вредных веществ – начнет автоматическую очистку воздуха от смол, пыли и т. п.

С помощью приборов газового анализа возможно производить:

  • Экологический контроль воздуха, т.е. мониторить атмосферу на предмет предотвращения катастроф техногенного характера и своевременно реагировать на факт их возникновения (например, определение наращивания концентрации опасного углекислого газа или других вредных веществ).
  • Контролировать текущую атмосферу в рабочей зоне, поддерживая систему обеспечения охраны труда и промышленной безопасности. Особенно это актуально для больших гаражей, котельных, глубоких колодцев, а также в тоннелях и иных подземных объектах. Они предназначаются не только для определения наличия вредных субстанций, но и одновременно направлены на устранение их влияния (например, автоматическое включение вентиляции).
  • Мониторинг промышленных выбросов при осуществлении технологических процессов на объектах энергетики, металлургии, нефтехимии и цементной промышленности. Однако, на данных производствах необходимо знать допустимый вредный состав газовой среды и регулярно получать замеры содержания водорода, кислорода, метана, серы, азота и т.п. Промышленные анализаторы считаются самыми мощными, ибо они могут мониторить до 50 разных компонентов одновременно.
  • Анализ работы газовых турбин, печей и горелок, а также котлов – любого оборудования, в котором применяется механизм сгорания топлива.
  • Выявлять места протечки газа при монтаже газопровода или гидроизоляции трубопровода.
  • Определять концентрацию газа в жидкости, что необходимо для процедур очистки воды. Обычно, для этих целей применяют способ анализа кислорода и его парциального давления, чтобы узнать его общее содержание в жидкости. Сфера использования – станции аэрации и очищения сточных вод, лаборатории по контролю качества воды.
  • Анализ выхлопных газов автомобиля в сфере автодиагностики. Такое оборудование способно замерить 4 составных газовой смеси – O2, NOx, CH, CO2. Отсюда будет рассчитана токсичность выхлопа и, соответственно, возможно будет определить общее состояние машины, выяснить проблемы и неисправности ДВС, а также системы зажигания и циркуляции топлива;
  • Контроль качества атмосферы в жилой зоне – помогает определить источники утечки на бытовом уровне;
  • Контроль за алкогольными парами, выдыхаемыми человеком — поможет установить уровень наличия алкоголя в крови.

Руководство по эксплуатации и хранение

Установка, использование и поверка газоанализаторов воздуха рабочей зоны должны проходить в строгом соответствии с условиями, указанными предприятием-изготовителем.

Требования к хранению зависят от устройства анализатора. Так, например, электрохимические приборы хранятся в упаковке поставщика в отапливаемом хранилище при температуре от +5ºС до +40ºС и выдерживают высокую влажность.

Оптические устройства допускают температурный интервал от -50ºС до +50ºС, однако чувствительны к резким перепадам температуры и влажности, а также к пыли, агрессивным парам и другим вредным примесям.

Гарантийный срок хранения, как правило, составляет 12 месяцев, а период обслуживания по гарантии не превышает полутора лет.

Адекватно подобранный, исправный и правильно используемый газоанализатор предоставляет точную и своевременную информацию о составе воздуха рабочей зоны

Эта информация может оказаться не только нужной, но и жизненно важной для работника

В заключение предлагаем посмотреть видео-обзор, как работает газоанализатор ФП11.2К:

https://youtube.com/watch?v=IVhsuaFiQmU

Классификация по функциональным возможностям.

Индикаторы — это приборы, которые дают качественную оценку газовой смеси по наличию контролируемого компонента (по принципу «много — мало»). Как правило, отображают информацию посредством линейки из нескольких точечных индикаторов. Горят все индикаторы — компонента много, горит один — мало. Сюда же можно отнести и течеискатели. При помощи течеискателей, снабженных зондом или пробоотборником, можно локализовать место утечки из трубопровода, например, газа-хладагента.

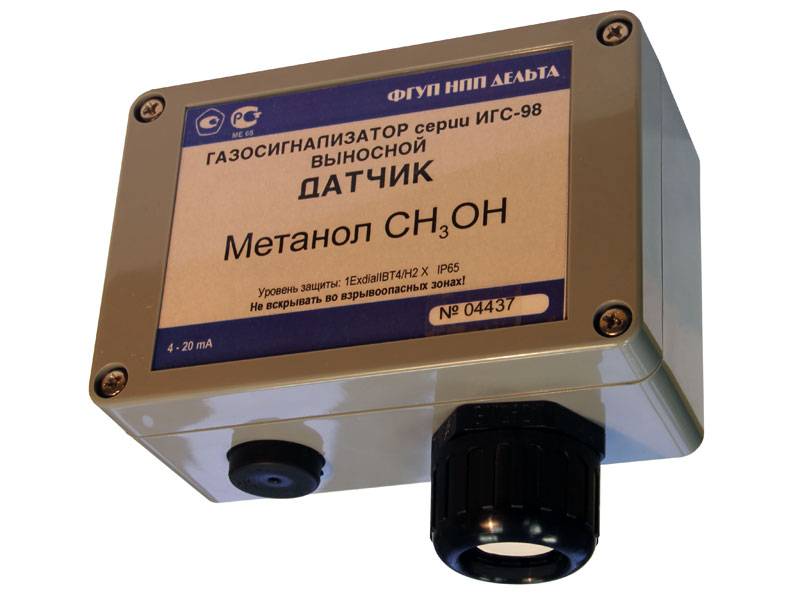

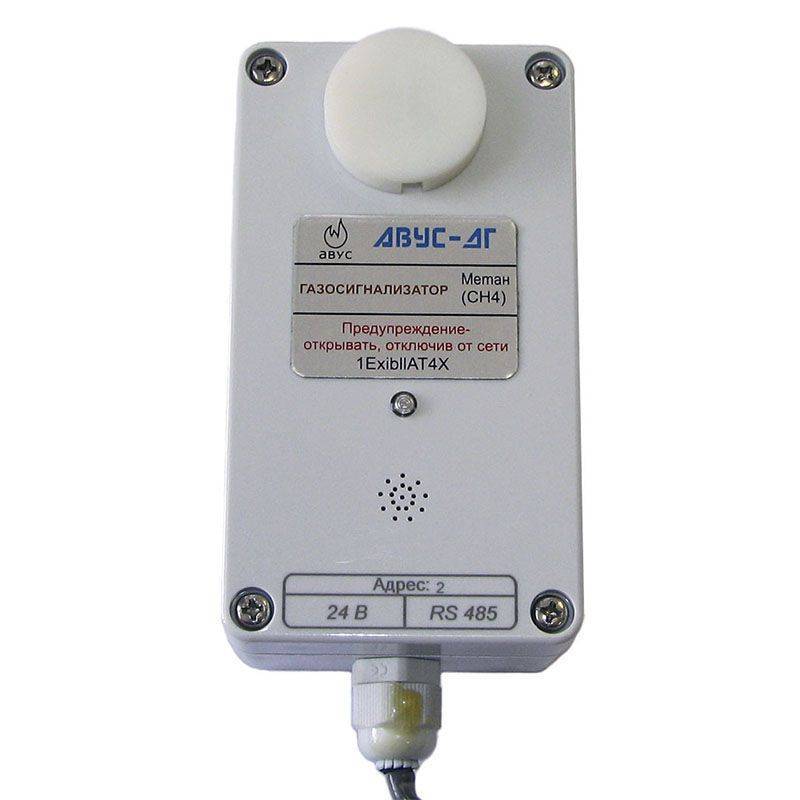

Сигнализаторы также дают весьма приблизительную оценку концентрации контролируемого компонента, но при этом имеют один или несколько порогов сигнализации. При достижении концентрацией порогового значения, срабатывают элементы сигнализации (оптические индикаторы, звуковые устройства, коммутируются контакты реле).
Вершина эволюции приборов газового анализа (не считая хроматографов, которые мы рассматриваем) — это непосредственно газоанализаторы. Данные приборы не только дают количественную оценку концентрации измеряемого компонента с индикацией показаний (по объему или по массе), но и могут быть снабжены любыми вспомогательными функциями: пороговыми устройствами, выходными аналоговыми или цифровыми сигналами, принтерами и так далее.

Классификация по функциональным возможностям.

Индикаторы — это приборы, которые дают качественную оценку газовой смеси по наличию контролируемого компонента (по принципу «много — мало»). Как правило, отображают информацию посредством линейки из нескольких точечных индикаторов. Горят все индикаторы — компонента много, горит один — мало. Сюда же можно отнести и течеискатели. При помощи течеискателей, снабженных зондом или пробоотборником, можно локализовать место утечки из трубопровода, например, газа-хладагента. Сигнализаторы также дают весьма приблизительную оценку концентрации контролируемого компонента, но при этом имеют один или несколько порогов сигнализации. При достижении концентрацией порогового значения, срабатывают элементы сигнализации (оптические индикаторы, звуковые устройства, коммутируются контакты реле). Вершина эволюции приборов газового анализа (не считая хроматографов, которые мы рассматриваем) — это непосредственно газоанализаторы. Данные приборы не только дают количественную оценку концентрации измеряемого компонента с индикацией показаний (по объему или по массе), но и могут быть снабжены любыми вспомогательными функциями: пороговыми устройствами, выходными аналоговыми или цифровыми сигналами, принтерами и так далее.

Как выбрать газоанализатор?

Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

При выборе газоанализатора следует учитывать 4 фактора:

  1. Какие газы может отслеживать данный прибор?

От места установки прибора зависит его специфика. Так, например, в газовой отрасли стоят сразу три разновидности газоанализаторов, ориентированных на:

  • пропан;
  • метан;
  • угарный газ.

В офисном помещении будет достаточно установить датчик, реагирующий на угарный газ.

  1. НКПР и ВКПР (верхний концентрированный предел распространения).

Для различных типов помещения устанавливаются свои значения допустимой загазованности, при нарушении которых идёт срабатывание сигнализатора, сопровождаемое светозвуковой индикацией.

Возможности анализа массовых и объёмных долей

Для производств очень важно, чтобы прибор смог точно определить качественно-количественное соотношение газов в воздухе даже из малого объёма/массы. Необходимо для этого оказать с помощью химического реагента воздействие на пробу воздуха и определить минимально определяемые концентрации (МОК), нормой считается от 0,01 до 0,1%

Если этот процент завышен – сработает сигнализация.

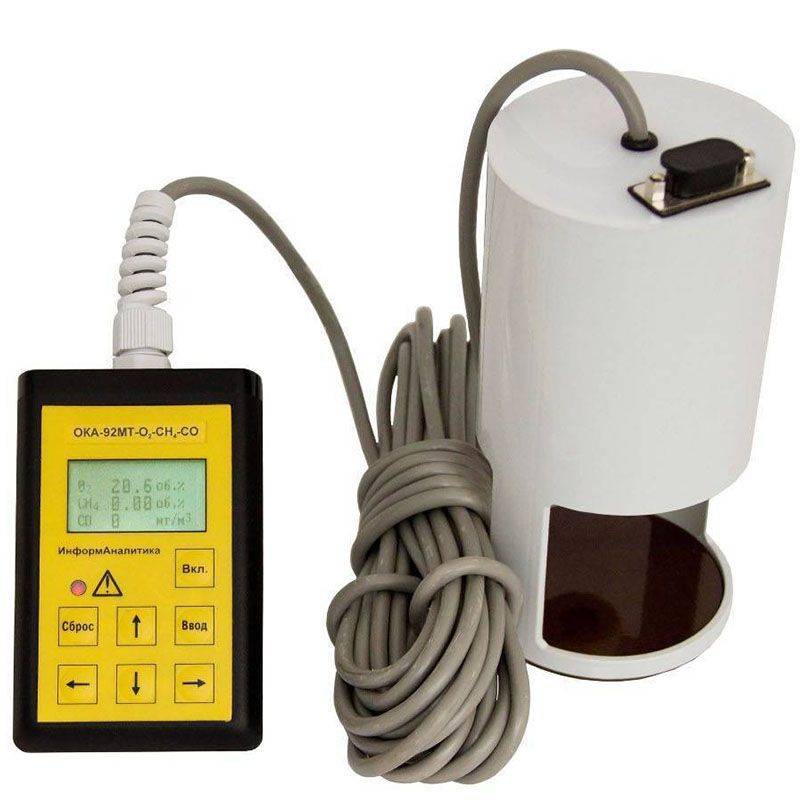

Способность брать пробу воздуха сразу из нескольких точек. В развитых отраслях, связанных с газом и/или химическими веществами, для того чтобы не устанавливать несколько газоанализаторов, используют один, но с несколькими пробоотборниками, которые устанавливают на разной высоте для анализа газов/паров различной плотности.

Подведем итоги

Газоанализаторы различных моделей незаменимы в современной медицине. Новые модели легко размещаются в руке — они мобильны (можно провести анализ вне условий стационара). Среди отличительных характеристик можно отметить высокую точность анализа, быстроту его проведения, продолжительный эксплуатационный срок службы, длительность хранения при обычных условиях (2 месяца) картриджа.

Во многих моделях предполагается сенсорный цветной экран, достаточно внушительный объем памяти. Даже при отсутствии специальной лаборатории, можно в любое время провести анализ крови, не применяя расходных дополнительных материалов: электродов, баллонов с газом, мембран (нужен только картридж). Вооружившись таким прибором, можно определить рН крови, содержание катионов кальция, натрия, калия, процентное содержание кислорода, углекислого газа. Продолжительность проведения анализа — 165 с.

К примеру, портативный экспресс прибор для выявления в крови газов, гематокрита, электролитов, метаболитов EPOC (Epocal Inc.) необходим для быстрой и качественной диагностики в критических ситуациях. Он мобилен благодаря применению канадскими инженерами технологии SmartCard (установлена карта со специальным чипом биосенсеров). Полученную информацию можно передавать по Wi-Fi и Bluetooth.

Подобный газоанализатор предполагает применение одноразовых измерительных карт, в которых есть чип биосенсоров, калибровочные растворы. Информация сделана в виде штрих-кода. Электрохимические сигналы считываются измерительной системой прибора. Благодаря этому можно проводить анализы в любом температурном режиме, в требуемом месте. Измерение проводится по тем же параметрам, что и исследования в рамках клинической стационарной лаборатории.

Все эти достоинства прибора (при его вполне приемлемой стоимости) уже оценили по достоинству не только медицинские работники, но и сами пациенты.

Выводы и полезные видео по теме

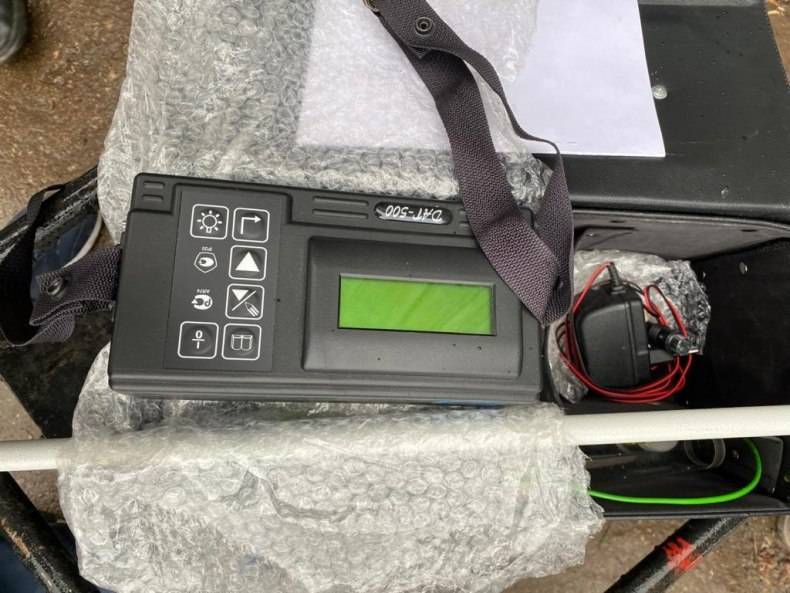

На примере мобильной модели можно понять принцип работы газоанализатора:

Точный анализ окружающей среды позволяет нам беречь природу, делать места, где мы живем, чистыми. Анализаторы раскрывают полную картину состояния окружающей атмосферы, позволяют оценить ситуацию и незамедлительно действовать в случае отклонения от нормативов.

Пишите свои комментарии в блоке ниже, задавайте вопросы и размещайте фото. Расскажите о своем опыте использования газоанализатора. Ваш совет может быть полезен посетителям сайта.

Источник – https://sovet-ingenera.com/gaz/safety/gazovyj-analizator.html

Оцените статью
