Калькулятор расчета гидрострелки исходя из мощности котла

Содержание

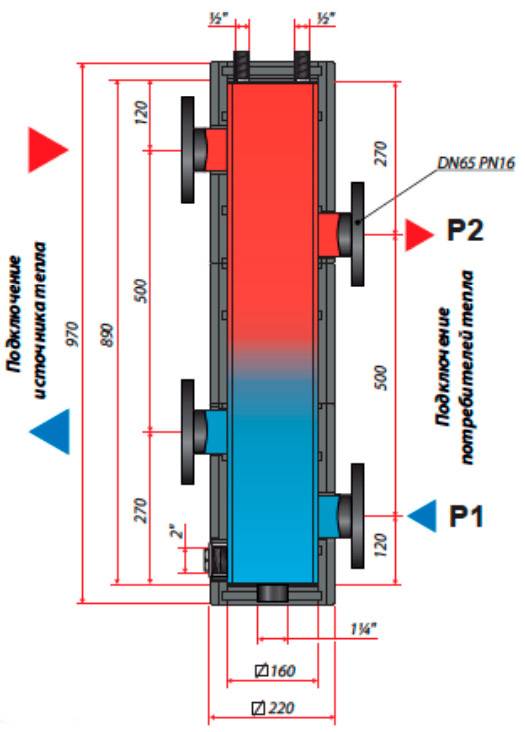

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик, в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

  1. Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
  2. Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
  3. Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
  4. Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
  5. Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.

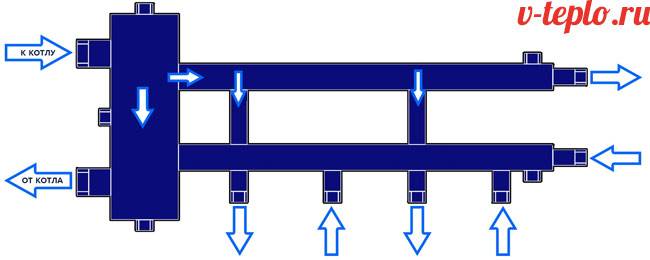

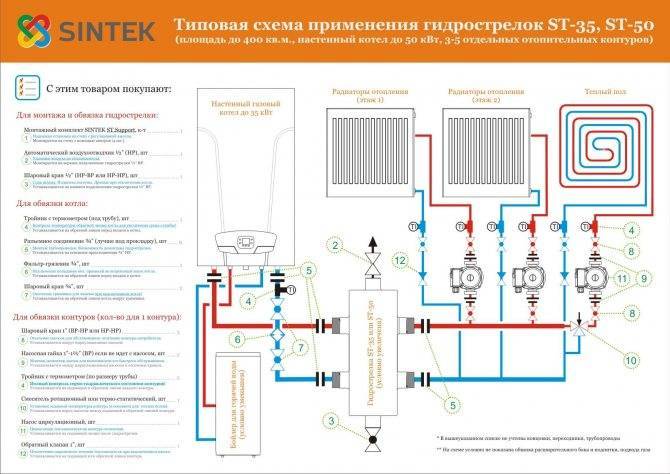

Схема системы отопления с использованием гидравлического разделителя.

Совет! Магнитный уловитель рекомендуется устанавливать до заполнения системы теплоносителем, в противном случае при монтаже уловителя необходимо будет сливать воду из гидравлического разделителя.

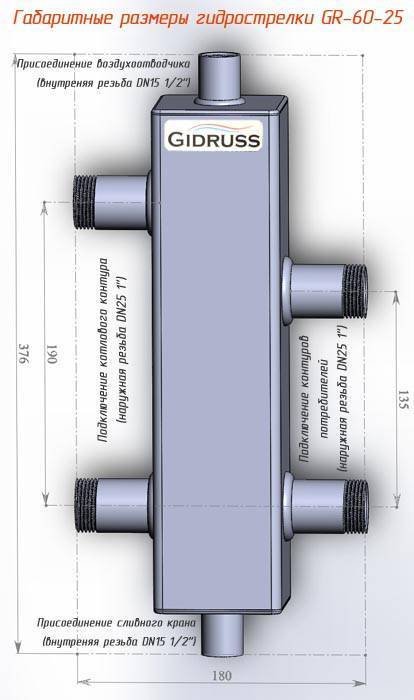

Гидравлическая стрелка для отопления Gidruss.

Процесс удаления механических частиц через сливной кран:

  1. Отключаем котел и циркуляционные насосы;
  2. После того, как теплоноситель остыл, перекрываем участок трубопровода, где расположен сливной кран;
  3. На сливной кран одеваем шланг подходящего диаметра, либо, если позволяет пространство, подставляем ведро или любую другую емкость;
  4. Открываем кран, сливаем теплоноситель до тех пор, пока не пойдет чистая вода без содержания загрязнений;
  5. Закрываем сливной кран, после чего открываем перекрытый участок трубопровода;
  6. Осуществляем подписку системы и запускаем оборудование.

Как рассчитать расходы на отопление дома котлом

Для подсчета необходимой производительности оборудования и расходов, нужно понимать, какой климат, площадь, объем жилого помещения, степень утепления и количество тепловых потерь

Применяя для этого турбинные аппараты, необходимо также принимать во внимание число энергии, которое тратится на нагревание воздуха. Для определения производительности и расходов котла, вначале необходимо подсчитать тепловые потери. Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное

Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло

Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное. Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло.

Для точного подсчета потерь тепла и расходов на отопление профессионалами используются тепловизоры. Затем они вычисляют необходимый показатель по сложным формулам. Естественно, что рядовой пользователь не будет разбираться в том, какие нюансы тепловой техники. Для них есть доступные методики, которые позволяют быстрым и оптимальным способом делать расчеты оптимальной производительности оборудования.

Самым доступным способом является использование универсальной формулы, где 10 квадратных метров равно 1 киловатту. В соответствии с ценовой политикой региона, стоимость 1 кубометра газа днем стоит около 4 рублей, а ночью 3 рублей. В итоге на отопительный сезон придется потратиться 6300 рублей на 10 квадратных метров.

Узнать количество оптимальной производительности нагревателя можно с помощью удобного калькулятора. Чтобы все правильно посчитать и получить итоговый результат, потребуется введение общей площади обогрева. Далее нужно заполнение информации о том, какой тип остекления, уровень теплоизоляции стен с полом и потолками используется. Из дополнительных параметров учитывают также высоту расположения потолка в помещении, введение сведений о количестве стен, которые взаимодействуют с улицей. Учитывают также тот факт, сколько этажей в здании и имеются ли сооружения поверх него. Только после этого можно узнать актуальные цены на 1 кубометр и все подсчитать.

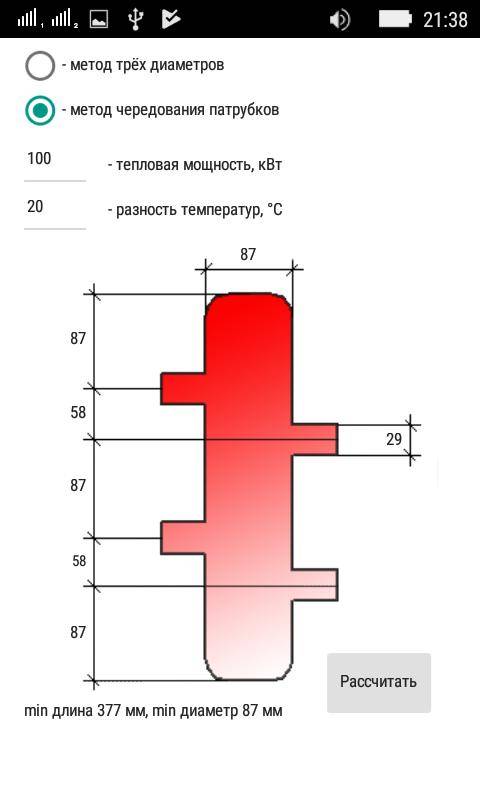

Производим расчёт гидрострелки отопления: калькулятор для определения параметров

Гидрострелка это добавочный узел системы отопления. Она обеспечивает гидродинамическую балансировку отопительной системы. При первоначальном запуске котла, при выполнении обслуживающих работ или при технической проверке, как обычно отключают насос отопления. Гидрострелка предохраняет чугунные теплообменники котлов от тепловых ударов, которые могут произойти во время проведения этих работ.

В интернете есть огромное количество сайтов, где, онлайн-калькулятор поможет вам самостоятельно рассчитать параметры гидрострелки.

Параметры, которые учитываются при выборе гидрострелки:

  • Мощность (суммарная всех контуров);
  • Общий объём воды в системе.

Калькулятор расчета гидрострелки исходя из мощности котла

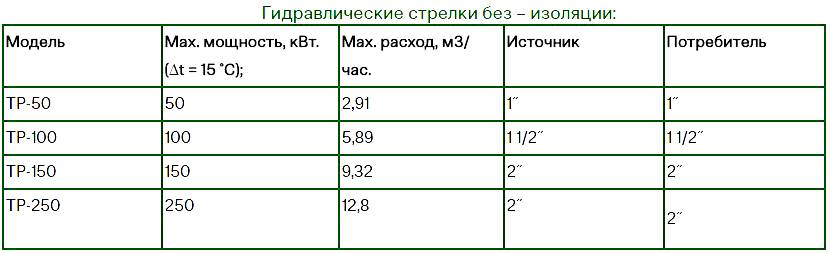

При покупке внимательно нужно ознакомится с паспортом и подобрать гидрострелку, соответствующую рассчитанным параметрам. Задача гидравлической стрелки выравнивать давление во всех контурах, подключённых к ней.

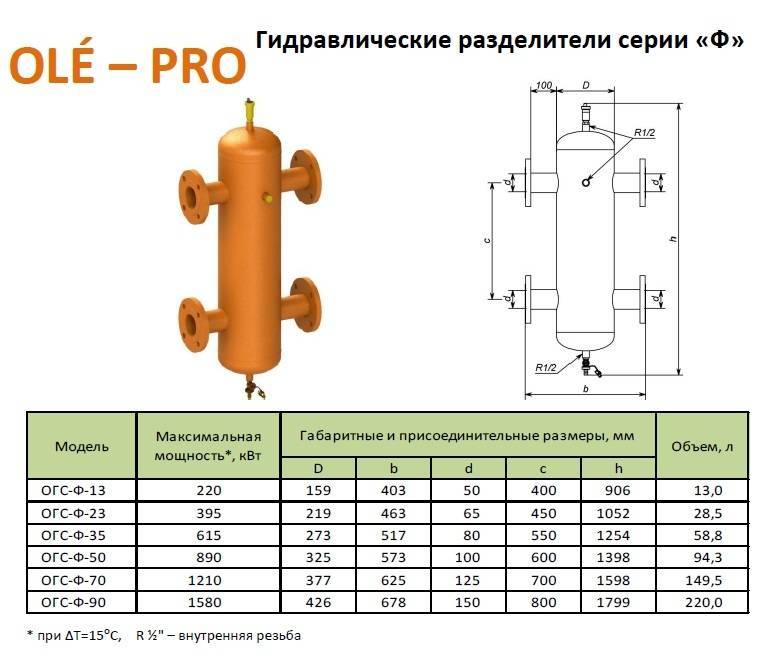

Критерии выбора

Единственное значение, которое необходимо учитывать, осуществляя выбор рассматриваемого устройства, представлено стрелочным диаметром (патрубков, что подводят).

Подбор оборудования базируется на предельно допустимом водном потоке в отапливающей системе и сохранении минимальной скорости водного потока в гидрострелочной полости и подводящих патрубках.

Полезно знать рекомендуемое значение наибольшей скорости перемещения воды сквозь поперечное сечение устройства, которая составляет, приблизительно, 0.2 м/сек.

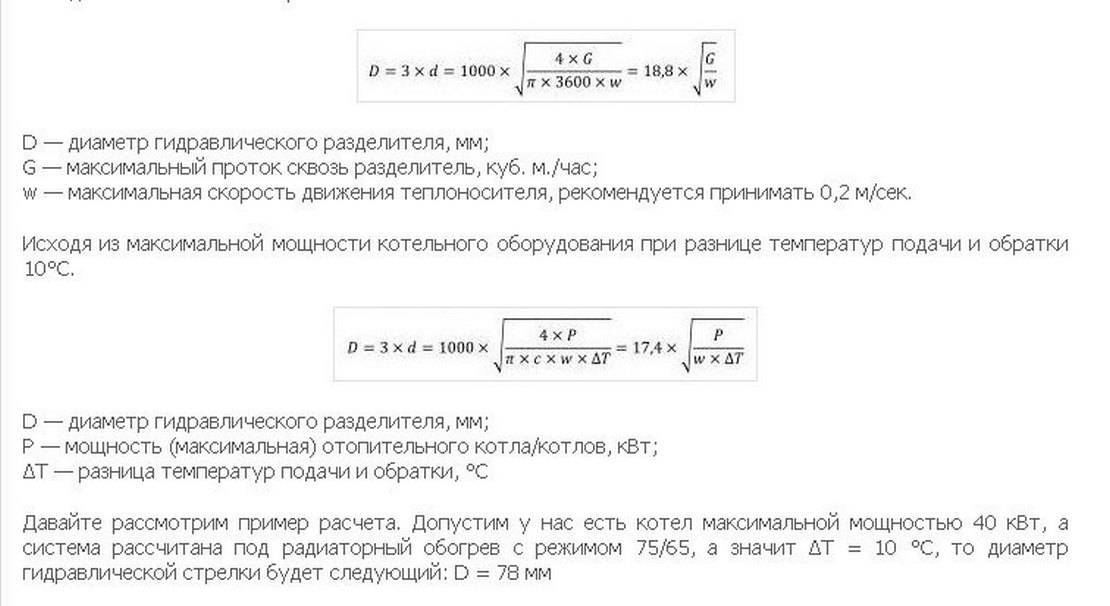

При расчетах данного оборудования для отопительной системы орудуют следующими величинами:

  • D – диаметром гидроразделителя, в миллиметрах;
  • d – диаметром патрубков подводящего назначения, мм;
  • G – максимальной скоростью водного протока по устройству;
  • w – предельной скоростью продвижения воды по поперечному сечению гидроразделителя;
  • с – теплоемкостью теплового носителя;
  • P – максимальным значением мощности котла, что устанавливается, кВт;
  • ΔT – заданной разностью в значениях температуры между подачей и возвратом отопительной системы, °С (= приблизительно 10°С).

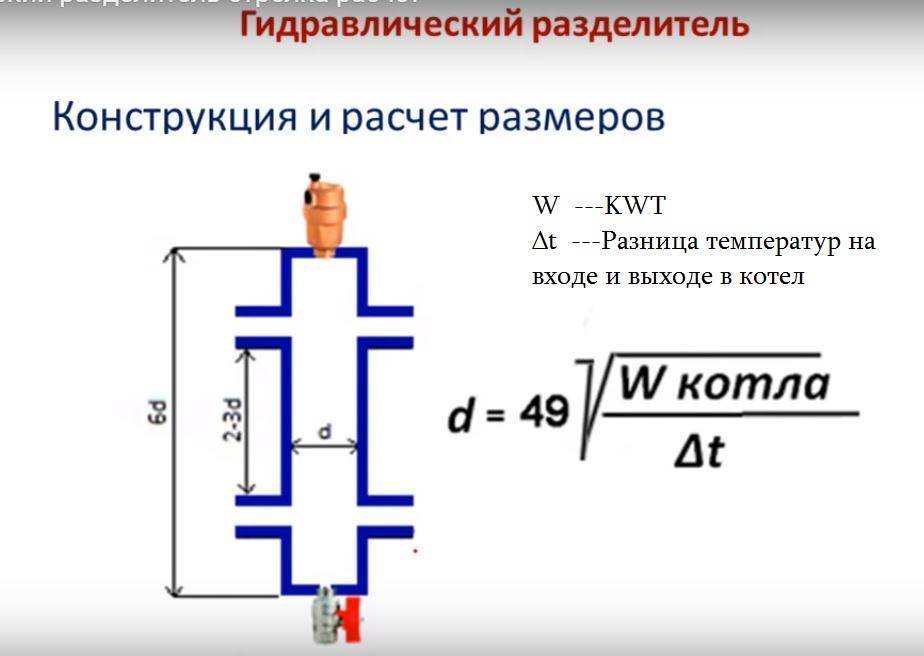

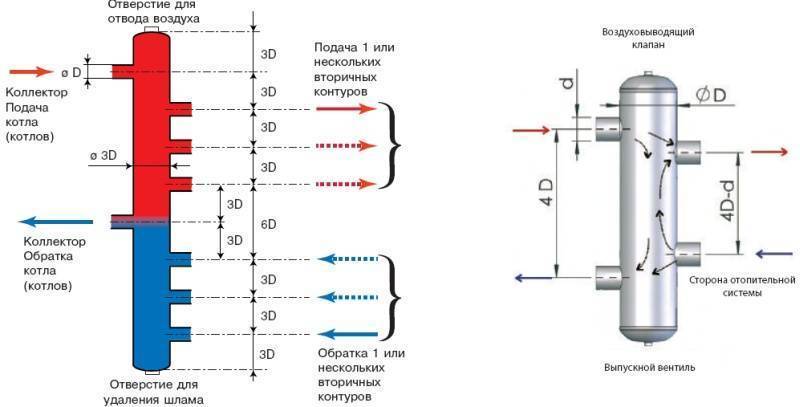

Для того, чтобы рассчитать зависимость диаметра гидравлического разделителя от максимально возможного напора воды в системе, используют формулу: А зависимость диаметра гидравлического разделителя от мощности котла рассчитывают по следующей формуле:

Расчет гидравлической стрелки: устройство и установка

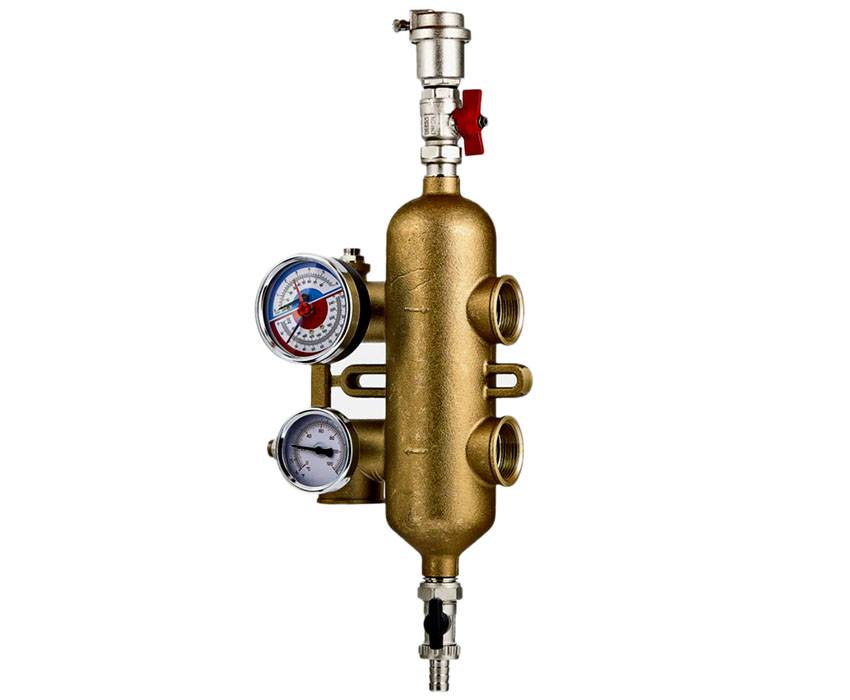

Специалисты предлагают устанавливать на гидрострелке манометр и термометр. Приборы эти могут продаваться в комплекте с гидрострелкой, конечно влияя существенно на стоимость. Но наличие этих приборов условие совсем не обязательное. Если это потребуется, есть возможность купить их потом, и установить в любом месте системы, а не именно на гидрострелке.

Главное, чтобы автоматический воздухоотводчик, который ставится в самой верхней точке, колпачком «смотрел» в верх (вертикально). Под воздухоотводчиком находится отсечной клапан. Если возникает необходимость поменять воздухоотводчик, клапан позволит сделать это без остановки системы. В самой нижней точке устанавливается сливной кран, с помощью которого удаляется всякий мусор (ржавчина, шлам), образовавшийся в теплоносителе и осевший в виде осадка в отстойнике. Кран время от времени открывают и сливают эту грязь просто в какую ни будь ёмкость. Гидравлическая стрелка выполняет в системе много функций.

Калькулятор расчета гидрострелки исходя из мощности котла

Перечень функций, выполняемых гидрострелкой:

  • Балансировка работы системы;
  • Стабилизация давления;
  • Функция отстойника;
  • Удаление из теплоносителя воздуха;
  • Снижение нагрузки на оборудование и котёл;
  • Предупреждение температурных скачков.

Функции, перечисленные выше, позволяют предупредить преждевременный износ отопительной системы, избежать серьезных поломок котлов и оборудования, защитить детали, изготовленные из металла от окисления.

Дополнительные факторы, учитываемые при установке котла

В строительстве существует также понятие энергоэффективности здания, то есть того, сколько постройка отдает тепла окружающей среде.

Одним из показателей теплообмена является коэффициент рассеивания (Кр). Эта величина является константой, т.е. постоянной и не изменяется при расчетах уровня теплообмена конструкций, изготовленных из одинаковых материалов.

Калькулятор расчета гидрострелки исходя из мощности котла
Надо учитывать не только мощность котла, но и возможные теплопотери самого зданияИсточник pechiudachi.ru

Для расчётов берётся коэффициент, который в зависимости от здания может быть равен разным величинам и применение которого поможет понять, как рассчитать мощность газового котла для дома более точно:

  • Самый низкий уровень теплообмена, соответствующий величине Кр от 0,6 до 0,9, присваивается зданиям, выполненным из современных материалов, с утепленными полом, стенами и крышей;
  • Кр равен от 1,0 до 1,9, если наружные стены здания утеплены, проведено утепление крыши;
  • Кр равен от 2,0 до 2,9 в домах без утепления, к примеру, кирпичных с одинарной кладкой;
  • Кр равен от 3,0 до 4,0 в неутеплённых помещениях, в которых низкий уровень теплоизоляции.

Уровень теплопотерь Qт рассчитывается в соответствии с формулой:

Qт= V * Рt* k / 860, где

V – это объем помещения,

Pt– разница температур, вычисляемая путем вычета минимальной возможной температуры воздуха в регионе из желаемой температуры помещения,

к – коэффициент запаса.

Калькулятор расчета гидрострелки исходя из мощности котла

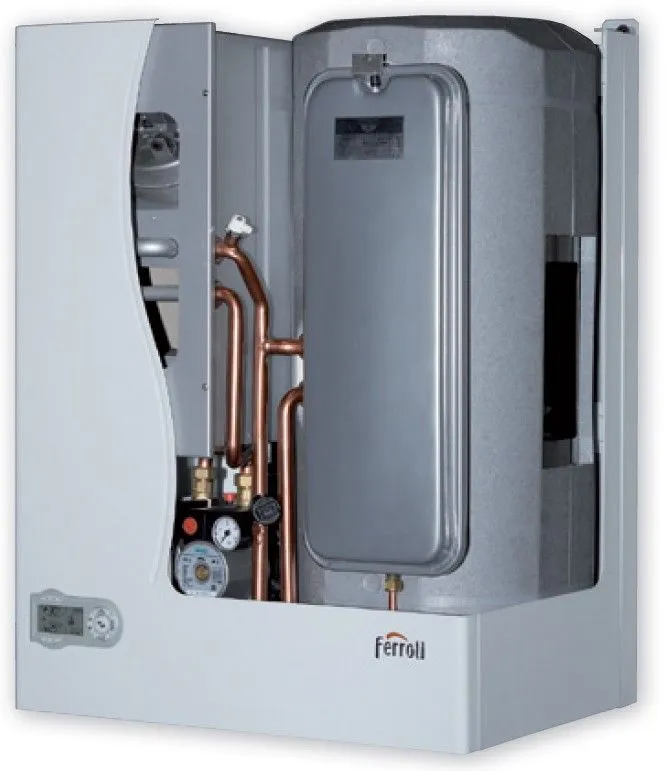

Современный газовый котелИсточник tr.decorexpro.com

Мощность котла при учете коэффициента рассеивания вычисляют путем умножения вычисленного уровня теплопотерь на коэффициент запаса (обычно от 15% до 20%, тогда умножать необходимо на 1,15 и 1,20 соответственно)

Данная методика позволяет более точно определить производительность и, следовательно, максимально качественно подойти к вопросу выбора котла.

На что обратить внимание при выборе

Итак, на что же обратить внимание в первую очередь при выборе твердотопливного котла? Рассмотрим главные моменты, на которые стоит обратить внимание:

Мощность

Чем больше площадь отопления, тем более мощным должно быть отопительное устройство. Для отопления частного дома обычно используются бытовые котлы малой мощности на 10-50 кВт.

Зависимость от электричества

Хотя сам котел и работает на твердом топливе, в его конструкции как например у водонагревательного котла автомата на топливных гранулах «Китурами», может использоваться различная дополнительная автоматика, требующие наличия электропитания.

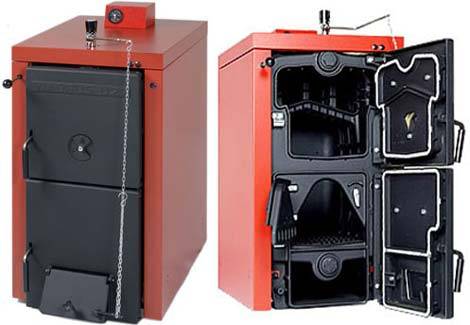

Фото 2: Водогрейный котел на твердом топливе

Параметры приведенные выше обычно являются определяющими при покупке, так как они в большей степени определяют цену на котел.

Как происходит вычисление мощности?

Во время расчета тепловой мощности оборудования, учитываются следующие показатели:

  1. Площадь помещения и высота потолков в метрах.
  2. Количество и расположение внешних стен, через которые происходят теплопотери.
  3. Количество и тип окон, качество остекления, габариты, которые также влияют на количество потерь тепла.
  4. Уровень зимних температур.
  5. Характер помещения (степень утепления стен, этажность дома, тип перекрытий чердака и пола).

Учитывая данные показатели, калькулятор производит предварительный расчет мощности котла. Однако перед приобретением оборудования, лучше проконсультироваться со специалистом.

Причины выбора такого отопления

Калькулятор расчета гидрострелки исходя из мощности котла
Современные производители предлагают усовершенствованные модели твердотопливных котлов, предназначенные для установки в городских квартирах и загородных домах. Для таких изделий свойственен эстетичный внешний вид и компактные размеры. По своим функциональным качествам и удобству использования они практически ничем не уступают популярным газовым аналогам. Более того, твердотопливные котлы являются более экономичными в отношении семейного бюджета – поэтому их популярность и востребованность стремительно возрастает. Среди других важных преимуществ, присущих отопительным котлам, работающим на твердых видах топлива, следует отметить такие, как:

  • широкая распространенность используемого топлива;
  • невысокая стоимость горючего;
  • абсолютная экологическая безопасность;
  • высокий уровень безопасности использования устройства;
  • отсутствие опасности перегрузок электрических сетей или взрывов;
  • минимальная пожарноопасность;
  • возможность изменения периода работы посредством загрузки твердого топлива различных размеров или фракций.

На способности котлов отопления влияют такие факторы, как общая площадь помещения, а также климатические условия региона, на территории которого оно расположено. Так, в условиях климата средней полосы оптимальные показатели для установки в городских квартирах является следующей:

  • для однокомнатных квартир – 4,16 кВт;
  • для двухкомнатных – 5,85 кВт;
  • для трехкомнатных – 8,71 кВт;
  • для четырехкомнатных – 11,05 кВт.

В тех случаях, когда необходимо организовать систему отопления в загородных домах или других типах помещений с большей площадью, следует выбирать котлы, обладающие большими возможностями. Для наиболее эффективного обогрева помещений, площадь которых составляет от 150 до 350 кв. метров, рекомендуется выбирать отопительное оборудование с производительностью от 19,5 до 45,5 кВт. Разумеется, это средние показатели.

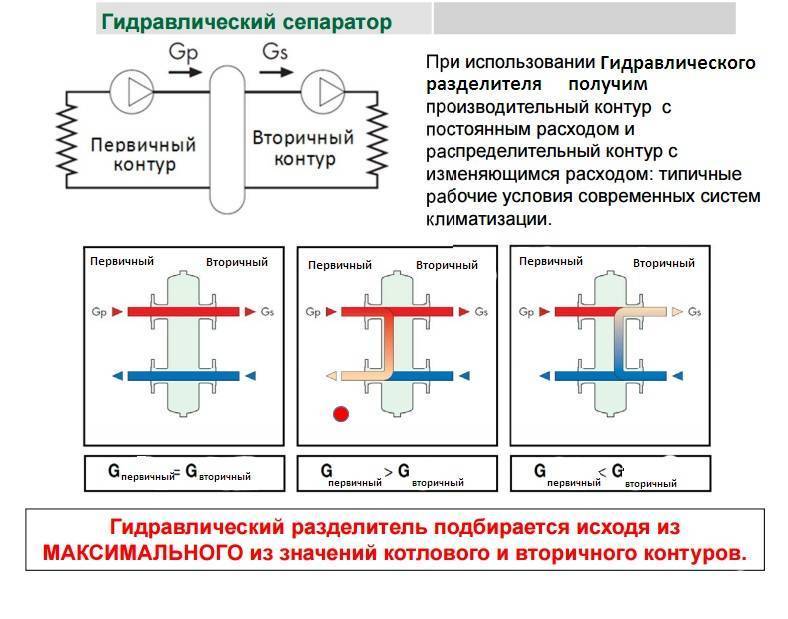

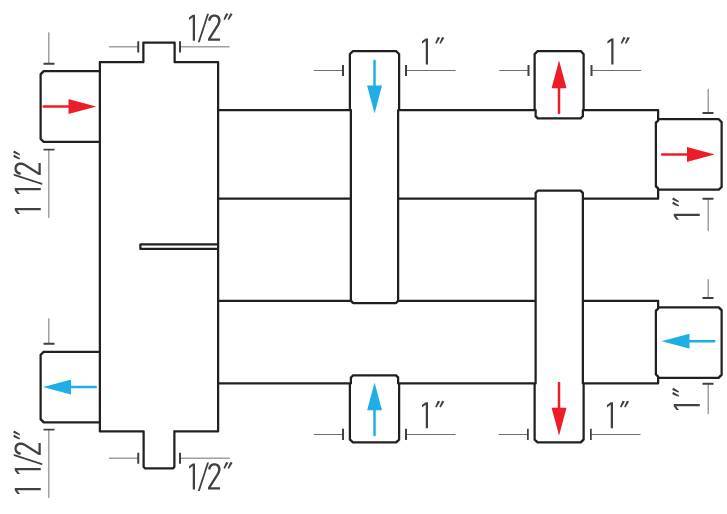

Принцип работы гидравлического разделителя

Гидроразделитель, это простое и одновременно эффективное устройство. Чтобы понять, как работает система после установки модуля, все процессы делят на несколько этапов:

  • Трубопровод системы отопления заполняется водой. Жидкость имеет температуру ниже комнатной и находится в пределе 5-15°С.

При включении котла, до тех пор, пока теплоноситель не прогреется и не достигнет температуры близкой к 55-60 °С, он циркулирует по малому или первичному контуру отопления. Гидрострелка в разрезе, представляет собой полый емкостный сосуд с расположенными отводами для подачи и обратки. Сразу за разделителем устанавливают обратный или трехходовой клапан.До достижения оптимальной температуры нагрева, жидкость попадая в гидрострелку, через верхний патрубок направляется вниз по существующей полости и через нижний отвод попадает в обратку системы отопления.

После нагрева теплоносителя до оптимальной температуры, принцип работы гидравлической стрелки меняется. Модуль начинает равномерно распределять водяной поток между первичным и вторичным контуром обогрева.

Описанный выше метод используется в вертикальных разделителях. В случае горизонтального устройства гидрострелки отопления или совместного применения с вертикальными модулями, принцип работы несколько отличается:

  • На подачу и обратку системы отопления, устанавливается отдельный горизонтальный емкостной гидравлический распределитель. Две емкости, между собой соединены манометром.

Подающая гидрострелка имеет 3-4 отвода, на каждый установлен циркуляционный насос. После подачи теплоносителя в систему отопления, контур возвращается обратно и подключается к разделителю, установленному на обратку.

Балансировка гидрострелки выполняется при помощи автоматики, включающей и отключающей циркуляционные насосы.

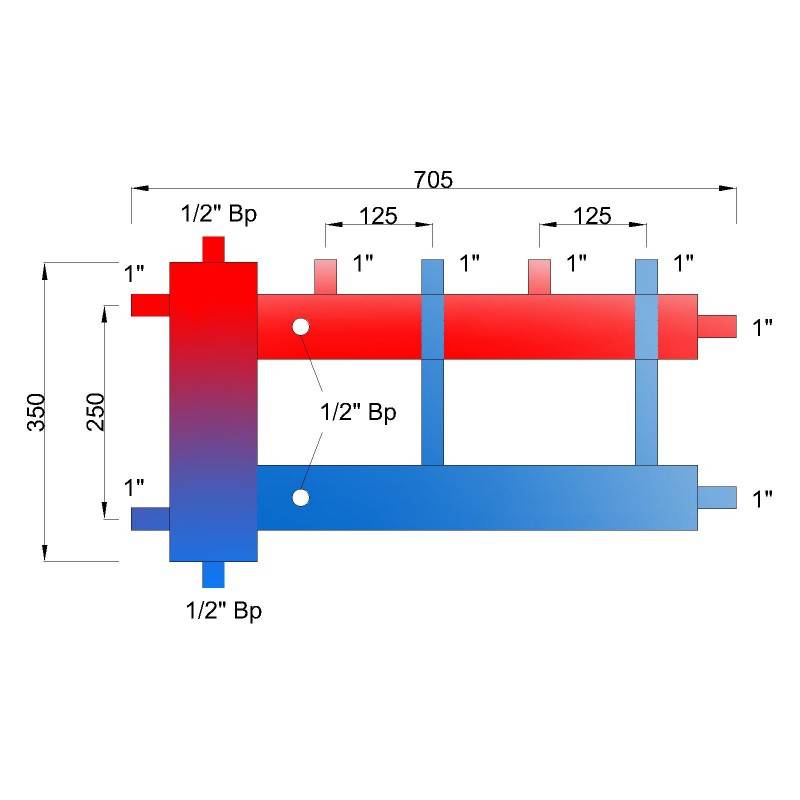

Горизонтальное устройство гидрострелки отопления, оптимальное решение для сложных систем. Разводка подходит при подключении обогрева многоэтажного дома, одновременной установки теплых полов и радиаторов.

Нюансы монтажа гидравлической стрелки для систем отопления

Обычное, общепринятое расположение такого оборудования вертикальное. Это позволяет устройству отстаивать тяжелые частицы, не пропускать их к насосу, что увеличивает срок его службы. В верхней части емкости собираются излишки воздуха из теплоносителя, попадание которых в металлические магистрали увеличивает скорость их коррозии.

Калькулятор расчета гидрострелки исходя из мощности котлаЕдинственный в своем роде. Модель VALTEC VT.VAR00.G

Если говорить о полностью выполненной из полипропилена системе отопления, то подобных проблем она лишена, а значит и гидравлический разделитель можно выбрать любого типа – как вертикального расположения, так и горизонтального.

Некоторые умельцы для экономии места располагают сделанные своими руками гидрострелки даже диагонально. Это вполне приемлемо, но следует понимать, что и выходные патрубки придется расположить в таком случае по-иному. Иначе свою функцию такое изделие выполнять не будет или же будет с большими погрешностями.

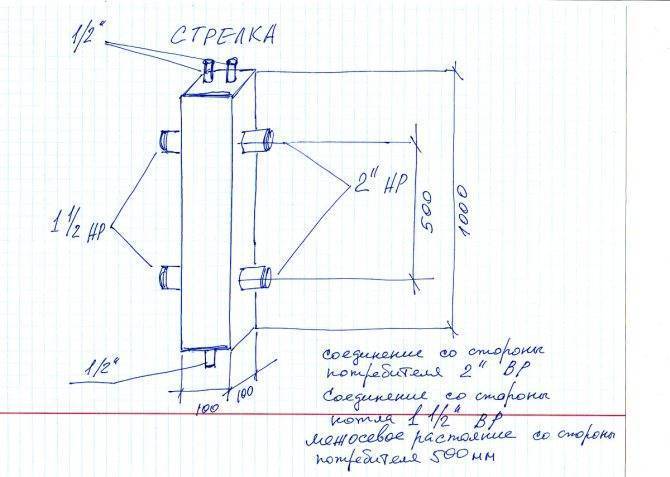

Калькулятор расчета гидрострелки исходя из мощности котлаРазмеры гидрострелки зависят от мощности котла и характеристик циркуляционных насосов

Расчет мощности котла по площади

Это самый простой способ подобрать котел отопления по мощности. При анализе многих готовых расчетов была выведена средняя цифра: на отопление 10 квадратных метров площади требуется 1 кВт тепла. Эта закономерность справедлива для помещений с высотой потолка в 2,5-2,7 м и средним утеплением. Если ваш дом или квартира подходят под эти параметры, зная площадь вашего дома, вы легко определяете приблизительную производительность котла.

Тепло из дома утекает в разных направлениях

Чтобы было понятнее, приведем пример расчета мощности котла отопления по площади. Имеется одноэтажный дом 12*14 м. Находим его площадь. Для этого умножаем его длину и ширину: 12 м * 14 м = 168 кв.м. По методике, делим площадь на 10 и получаем требуемое количество киловатт: 168 / 10 = 16,8 кВт. Для удобства использования цифру можно округлить: требуемая мощность котла отопления 17 кВт.

Учет высоты потолков

Но в частных домах потолки могут быть выше. Если разница составляет всего 10-15 см, ее можно не учитывать, но если высота потолков более чем 2,9 м, придется делать перерасчет. Для этого находит поправочный коэффициент (поделив фактическую высоту на стандартную 2,6 м) и на него умножают найденную цифру.

Пример поправки на высоту потолков. В здании высота потолков — 3,2 метра. Требуется пересчитать мощность котла отопления для данных условий (параметры дома те же, что в первом примере):

  • Высчитываем коэффициент. 3,2 м / 2,6 м = 1,23.
  • Корректируем результат: 17 кВт * 1,23 = 20,91 кВт.
  • Округляем, получаем 21 кВт потребуется для обогрева.

Как видите, разница вполне приличная. Если ее не учесть, нет гарантии, что в доме будет тепло даже при средних зимних температурах, а уж о сильных морозах и говорить не приходится.

Учет региона проживания

Что еще стоит учесть, так это местоположение. Ведь понятно, что на юге требуется намного меньше тепла, чем в Средней Полосе, а для тех, кто живет на севере «подмосковной» мощности явно будет недостаточною. Для учета региона проживания тоже есть коэффициенты. Даны они с некоторым диапазоном, так как в рамках одной зоны климат все-таки сильно меняется. Если дом находится ближе к южной границе, применяют меньший коэффициент, ближе к северной — больший. Стоит учитывать также и наличие/отсутствие сильных ветров и выбирать коэффициент с их учетом.

  • Средняя полоса России берется за эталон. Тут коэффициент 1-1,1 (ближе к северной границе региона все-таки стоит мощность котла увеличить).
  • Для Москвы и Подмосковья полученный результат требуется умножить на 1,2 — 1,5.
  • Для северных регионов при расчете мощности котла по площади, найденную цифру умножают на 1,5-2,0.
  • Для южной части региона коэффициенты понижающие: 0,7-0,9.

Пример корректировки по зонам. Пусть дом, для которого делаем расчет мощности котла, находится на севере Подмосковья. Тогда найденная цифра 21 кВт умножается на 1,5. Итого получаем: 21 кВт * 1,5 = 31,5 кВт.

Как видите, если сравнивать с первоначальной цифрой, полученной при расчете по площади (17 кВт), полученная в результате использования всего двух коэффициентов, значительно отличается. Почти в два раза. Так что эти параметры необходимо учитывать.

Мощность двухконтурного котла

Выше шла речь о расчете мощности котла, который работает только на отопление. Если вы планируете еще и воду греть, необходимо производительность еще увеличить. В расчет мощности котла с возможностью подогрева воды для бытовых нужд закладывают 20-25% запаса (умножить надо на 1,2-1,25).

Чтобы не пришлось покупать очень мощный котел, надо дом максимально утеплить

Пример: корректируем под возможность ГВС. Найденную цифру 31,5 кВт умножаем на 1,2 и получаем 37,8 кВт. Разница солидная

Обратите внимание, что запас на подогрев воды берется уже после учета в расчетах местоположения — температура воды от местоположения тоже зависит

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Особенности расчета гидравлического разделителя

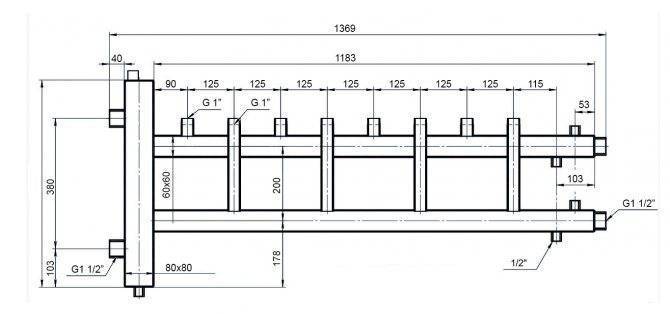

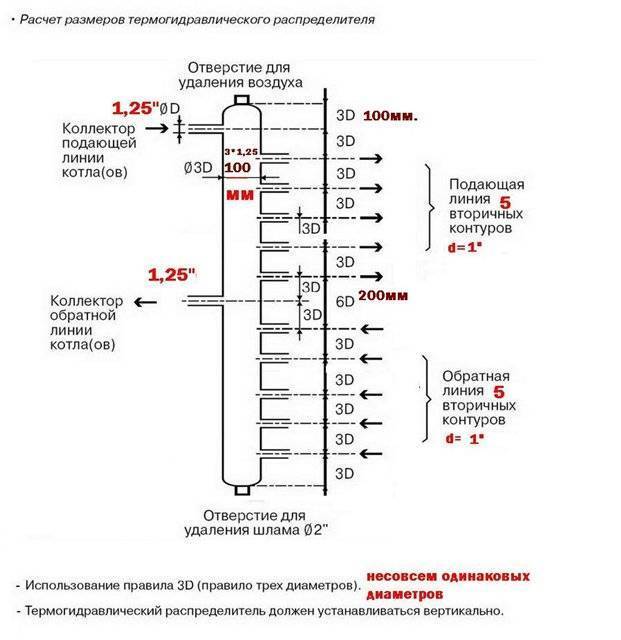

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Калькулятор расчета гидрострелки исходя из мощности котла

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Для чего же нужна гидрострелка и какие функции она выполняет:

  1. Предназначением гидроразделителя выступает выполнение гидродинамической балансировки в системе отопления. Он является дополнительным узлом. Гидрострелка защищает котельный теплообменник, изготовленный с применением чугуна, от вероятности поражения тепловым ударом.

Кроме того, данное оборудование предохраняет вашу систему от повреждений в случае автоматического выключения отделов ГВС, пола с подогревом и пр. Данное устройство в обязательном порядке устанавливается во время монтажа системы отопления с котлами, оснащенными чугунными теплообменниками.

Использование гидроразделителя необходимо при установке отопительных систем многоконтурного характера. В таком случае устройство предотвращает влияние контуров одного на другого, и обеспечивает бесперебойное их функционирование.
В случае верных подсчетов габаритов и характеристик гидромеханического плана, оборудование такого рода способно выполнять опцию отстойника, устраняя из полости теплоносителя формирования механической природы, представленные ржавчиной, накипью, шламом.
Наряду со всем вышеперечисленным, еще одной функцией данного устройства является осуществление удаления воздуха из теплоносителя, что существенным образом предотвращает процесс окисления.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Калькулятор расчета гидрострелки исходя из мощности котла

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Калькулятор расчета гидрострелки исходя из мощности котла

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

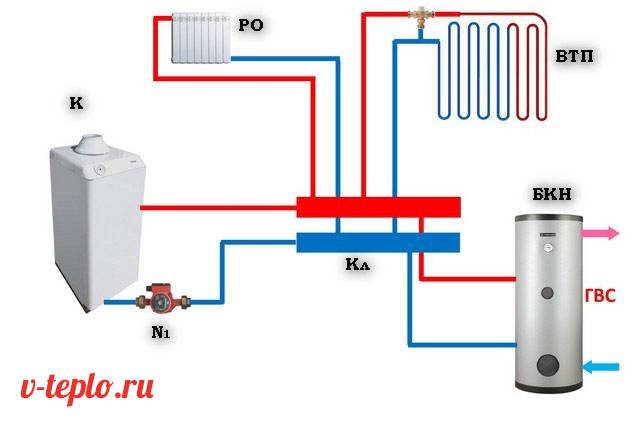

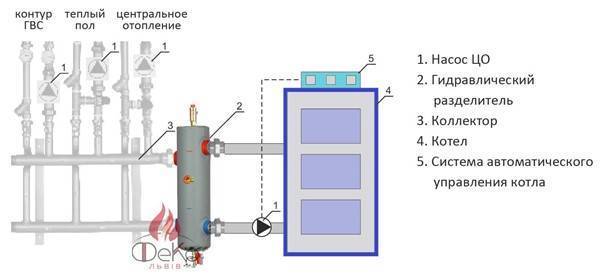

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Калькулятор расчета гидрострелки исходя из мощности котла

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Калькулятор расчета гидрострелки исходя из мощности котла

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .
