Подключение полотенцесушителя к стояку горячей воды схема

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Подключение полотенцесушителя к стояку горячей воды схема

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Разновидности приборов

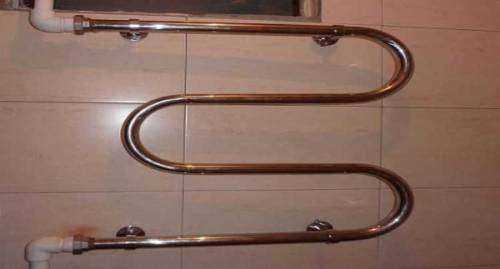

Раньше во всех многоэтажных домах устанавливался обычны змеевик, подключенный к центральному водоснабжению, а именно к трубе с горячей водой. Такая форма популярна и сегодня, но благодаря более современным материалам из которых сделаны такие полотенцесушители, они выглядят значительно привлекательнее.

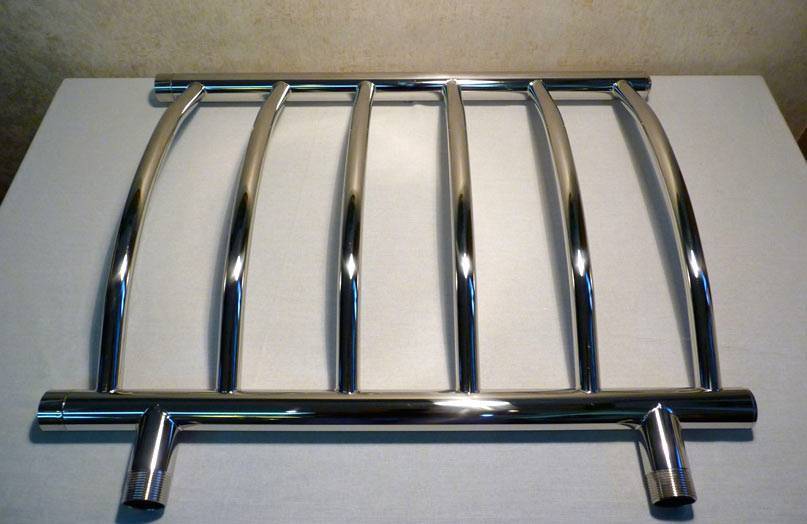

Еще одной популярной формой считается так называемая лесенка с горизонтальными перемычками. Такой прибор более функционален, поскольку на нем можно разместить больше вещей.

В целом, рынок предлагает потребителю три вида устройства для сушки вещей в ванной:

Водяной полотенцесушитель. Такое оборудование подключается к системе отопления или горячего водоснабжения. Для нагрева используется горячая вода. Цена очень демократична, поэтому это самый популярный вариант. Во время подключения нужно обязательно установить дополнительные краны, которые помогут перекрыть воду если возникнет протечка или нужно будет поменять сушилку.

Подключение полотенцесушителя к стояку горячей воды схема

Водяной полотенцесушитель: устройство монтируется непосредственно к системам ГВС

Электрический. Такой вариант используют если нет возможности подключится к системе подачи горячей воды. Они могут быть как напольными, так и настенными. Если человек остановил свой выбор на таком полотенцесушителе, то нужно учесть, что он потребляет много электричества.

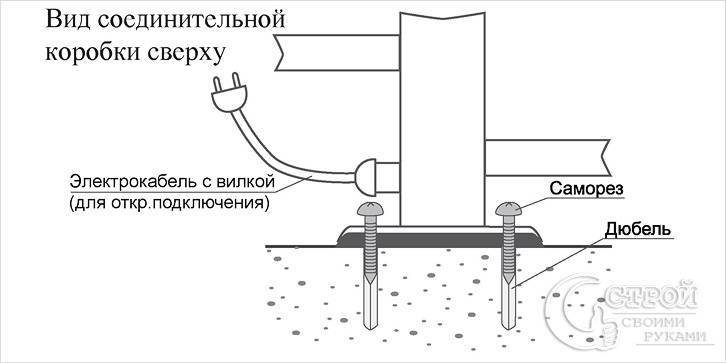

Схема подключения электрического прибора может быть открытой (есть вилка и розетка) и закрытой (все коммуникации спрятаны в стене). Такое оборудование имеет ряд преимуществ:

  • Имеет регулятор температуры.
  • Можно установить в любом помещении.
  • Большое количество форм позволяет выбрать подходящую к любому интерьеру.
  • Подходят для частных домов без центрально водоснабжения.

Комбинированный. Такие модели подключаются к трубам, подающим горячую воду, и нагреваются от нее. Но если теплую воду отключили, то можно воспользоваться нагревательным элементом и также комфортно использовать прибор по назначению.
Цена на такие устройства немного выше чем на два предыдущих, но зато деньги потрачены не зря. В любой ситуации можно быстро высушить вещи.

С байпасом или без

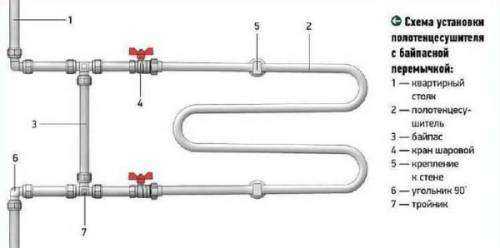

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Подключение полотенцесушителя к стояку горячей воды схема

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

Подключение полотенцесушителя к стояку горячей воды схема

При подключении без байпаса никаких кранов

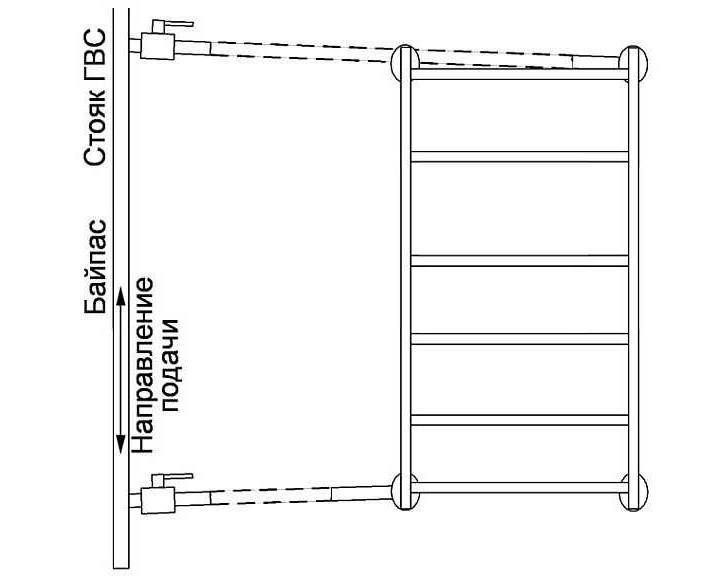

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Подключение полотенцесушителя к стояку горячей воды схема

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

3 Как выбрать насос для полотенцесушителя?

При выборе насоса для полотенцесушителя учитываются особенности отопительной системы (ОС), системы горячего водоснабжения (ГВС) и способа подогрева воды.

  1. Централизованное ГВС с системой рециркуляции, (возврат неиспользованной горячей воды для повторного нагрева)
  2. Тупиковая (глухая) система централизованного ГВС.
  3. Централизованное отопление (ЦО).

3.1 Выбор агрегата для многоквартирного дома с рециркуляционным ГВС

Оборудование ванной комнаты параллельной системой обогрева от подающего трубопровода ГВС, допускается только в случаях, если на этих трубопроводах установлены типовые теплообменные приборы подобного типа, предусмотренные проектом. Перед  установкой нового полотенцесушителя и монтажом его трубопроводов и арматуры, старый теплообменник необходимо демонтировать.

Популярные статьи  Как построить сауну своими руками с нуля на даче

Порядок установки циркуляционного насоса в систему ГВС

Переоборудование подлежит обязательному согласованию с управляющей компанией и соседями.

Производительность и напор циркуляционного насоса должны обеспечивать разницу температур горячей воды на входе в него и выходе из системы полотенцесушителя в пределах 5—7 °С. Несоблюдение этого условия приводит к разбалансированию работы ГВС по всему стояку.

Этими показателями следует руководствоваться, определяя необходимую мощность полотенцесушителя.

После выбора типа, мощности и места установки полотенцесушителя, приблизительно вычисляется нужная производительность циркуляционного помпы по формуле:

Q = 0.9R/∆Т;

Где:

  • Q  —  производительность циркуляционного насоса в м3/час;
  • R  —  тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
  • ∆Т — разница температур на выходе входе в °С (в данном случае 5—7 °С).

Затем определяется величина напора, который должен создавать насос для преодоления гидравлического сопротивления системы, состоящей из подводящих и отводящих трубопроводов, фитингов, арматуры и самого плотенцесушителя. Примерное его значение можно вычислить по формуле:

Н = 0,025L;

Где:

  • Н — напор создаваемый помпой в м.в.ст;
  • L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Вычисленные параметры позволяют подобрать циркуляционный насос на полотенцесушитель по каталогу фирмы производителя.

Монтаж системы должен производиться по схеме, параллельной подающему стояку, который будет исполнять роль байпаса. Установка любой запорной арматуры на байпасе не допускается.

Правила установки циркуляционного насоса

При этом направление движения воды в системе полотенцесушителя и по подающему трубопроводу ГВС должно совпадать.

Исходя из размеров насоса, определяется место его установки, и производятся врезки в стояк ГВС патрубками ½˝.

Подающий патрубок врезается со стороны входа горячей воды в помещение. На него монтируются отсекающий шаровый кран и сетчатый фильтр-грязевик, к которым присоединяется насос. Такой же кран устанавливается и на обратном патрубке системы полотенцесушителя. При применении полимерных труб, материалы соединительных деталей должны соответствовать материалам используемых труб.

Положение помпы по оси «всасывание−нагнетание» должно быть вертикальным. Допускается отклонение в одну из сторон не более 30°. В любом из выбранных вариантов установки, ось вращения ротора может быть только горизонтальной.

Расчет и подбор циркуляционного насоса для подключения его к рециркуляционному стояку ГВС производится так же, как и для подключения к подающему. Разность температур в такой системе может быть ≤ 20 °С.

Монтаж производится по той же параллельной схеме и так же без установки запорной арматуры на байпасе-стояке.

3.3 Схема однотрубного глухого ГВС

В многоквартирных домах старой постройки и временных бытовках часто используется однотрубная глухая схема ГВС, в которой не предусмотрен вторичный подогрев подаваемой воды. Эти системы не закольцованы, и горячая вода, при отсутствии разбора, в них остывает. Для того чтобы из крана потекла вода нужной температуры, остывшую воду приходится сливать в канализацию.

Установка циркуляционного насоса, без переделки всей схемы по типу рециркуляционной, в этих сооружениях не имеет смысла. В таких случаях лучше установить электрическую сушилку для полотенец, с повышенной степенью электрозащиты, которая необходима в помещениях с повышенной влажностью.

Мини циркуляционный насос

3.4 Полотенцесушитель и центральное отопление

В некоторых многоквартирных домах, отопительные приборы ванных комнат, подключены к системе центрального отопления, и их обогрев происходит только в период отопительного сезона.

Подключение полотенцесушителя в загородном доме

Монтаж нагревателя в частном доме имеет ряд преимуществ:

  • не требуются разрешение УК и оповещение соседей;
  • габариты прибора не ограничиваются стандартными размерами ванной в многоквартирных домах;
  • при наличии собственной чистой скважины трубы не забиваются осадком и грязью, можно приобретать импортную систему, требовательную к качеству теплоносителя;
  • владелец может устанавливать запорную арматуру в любой точке, т.к. прекращение циркуляции воды не влияет на ее наличие и температуру у других пользователей ГВС.

В загородных домах прибор устанавливается по тому же алгоритму, что и в квартире.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

В настоящее время рынок предлагает большой выбор различных видов водонагревателей. Мы вам подскажем, какой бойлер выбрать для квартиры и как правильно его установить и подключить. Как установить газовый водонагреватель в квартире читайте в этой публикации.

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:

  • переходные уголки;
  • силиконовые прокладки;
  • запорные узлы;
  • телескопические кронштейны;
  • кран «Маевского».
Популярные статьи  Рейтинг стиральных машин по надежности и качеству: ТОП-15 самых качественных моделей

В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

Все соединения уплотняются прокладками, резьбовые разъемные узлы уплотняются сантехнической подмоткой (+)

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:

  1. Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
  2. Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
  3. Отслужившее устройство снять с кронштейнов.

Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки

Размер демонтируемого участка нужно определить с максимальной точностью. Лучше немного “не дорезать”, а после “примерки” прибора к месту установки подогнать по факту

Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

Врезка байпаса в стояк из ПП-трубы выполняется с помощью тройников и соединительных муфт (+)

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Установка перемычки в стальной трубопровод осуществляется методом сварки. Диаметр байпаса равен сечению трубы стояка

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:

На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика.
Подготовить отверстия и вставить в них дюбеля.
Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами

Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой.
Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.. Зависимо от типа подключения используются прямые или угловые резьбовые фитинги

Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

В завершении монтажа осмотреть герметичность стыков и плавно открыть краны для проверки работоспособности прибора. Никаких протеканий и капель быть не должно

Электрические

Подключение полотенцесушителя к стояку горячей воды схемаЭлектрический полотенцесушитель

Главный акцент на электробезопасность. Сама конструкция просто крепится на стене на кронштейны. Теплоносителем является вода, антифриз, масло.

Электрический полотенцесушитель необходимо обеспечить розеткой. Прежде, чем устанавливать такое электроустройство в ванной, следует хорошо подумать. Опытные электрики не рекомендуют установку в этих помещениях даже современных влагозащитных розеток. Особенно, если члены семьи любят париться в горячей ванной. Лучше вывести шнур через сквозное отверстие в стене в соседнее помещение.

Подключение полотенцесушителя к стояку горячей воды схемаУстановка и эксплуатация полотенцесушителя

Рекламируемые электроустройства с заземлением – миф, вернее их просто некуда подключать, так как в старых домах это просто не предусмотрено. Вот установить УЗО более целесообразно, даже рекомендуется. Устройство защитного отключения сработает за доли секунды при утечке электрического тока мимо потребителя.

Поэтому если с установкой электрического полотенцесушителя проблем не возникнет, то с обеспечением его питания придется повозиться.

Как правильно подключить полотенцесушитель к стояку в ванной?

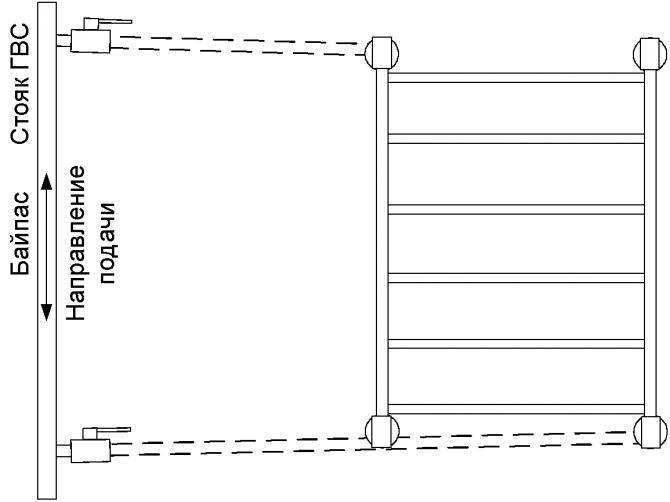

Существует два способа подключить водяной полотенцесушитель к стояку. Если у вас есть стояк с горячей водой, по полотенцесушитель врезается туда. Реже полотенцесушитель подключают к отопительной системе, но это не целесообразно так как горячим в этом случае прибор будет только в отопительный сезон, а все остальное время от него не будет никакой пользы, разве что в качестве вешалки. Полотенцесушители бывают электрические и водяные. В статье пойдет речь о водяных, так как электрические не требуют врезки в стояк и устанавливаются как напольный обогреватель, питаясь от сети.

Перед тем как подключить водяной полотенцесушитель к стояку возможно потребуется демонтировать старый полотенцесушитель, который уже был установлен в вашей квартире до этого. Учтите, что перед тем как подключить полотенцесушитель в ванной вам придется сходить в ТСЖ и договориться об отключении стояка с горячей водой. Только после того как он будет отключен можно будет начинать работы по демонтажу старого полотенцесушителя и правильному подключению полотенцесушителя к стояку. Для того что бы правильно подключить полотенцесушитель к стояку можно воспользоваться несколькими схемами

  1. Последовательное подключение. Полотенцесушитель подключается к горячему водоснабжению. Для этого от трубы с горячей водой которая идет к смесителю делается ответвление и полотенцесушитель подключается туда. Недостаток данного способа заключается в том, что из крана будет идти чуть теплая вода.
  1. Параллельное подключение данный способ является более правильным подключением полотенцесушителя. К стояку полотенцесушитель врезается на прямую, тогда не происходит потери тепла. Правильно подключать полотенцесушитель в ванной предварительно установив на трубу к которой он подсоединяется специальные краны. Это позволит регулировать температуру в приборе а так же облегчит его снятие в случае необходимости.

Стоит заметить что вход воды в полотенцесушитель должен быть вверху, а выход внизу, так как вода по прибору идет сверху вниз. Часто при подключении полотенцесушителя к стояку в ванной приходится частично или полностью менять стояк. Для этого трубы нужно соединить друг с другом.

Для монтажа полотенцесушителя удобнее всего использовать трубы из металлопластика. Ее удобно соединять из-за наличия резьбовых фитингов, а так де можно припаивать. Трубы должны быть той же ширины что и трубы ваших коммуникаций.

Популярные статьи  Септик для дома постоянного проживания: технические характеристики, самостоятельный монтаж

Лучше заменить весь стояк, тогда вам не придется делать много стыков которые возможно потом потекут. Новые полотенцесушители часто имеют штуцер, что бы установить такой нужны разьемные муфты, имеющие внутреннюю резьбу. В дальнейшем такой полотенцесушитель будет легко снимать и ставить

Что бы полотенцесушитель работал правильно его нужно расположить по горизонтали. Установите краник Маевского. Это делается для того, что бы препятствовать образованию воздушной пробки в полотенцесушителе. В противном случае он не сможет функционировать.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

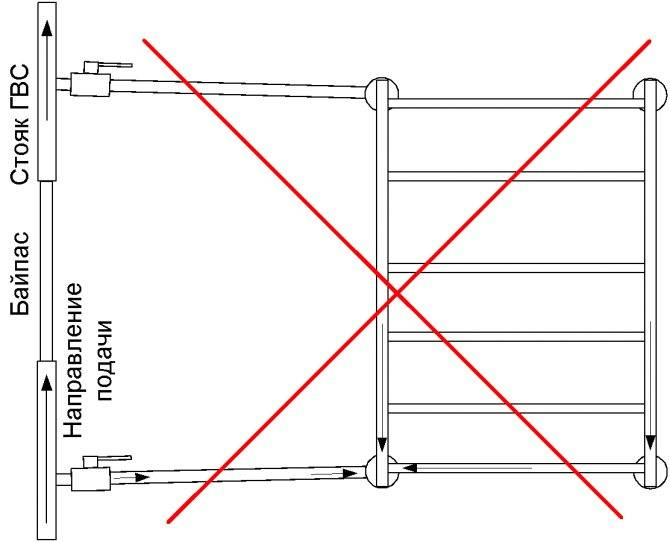

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

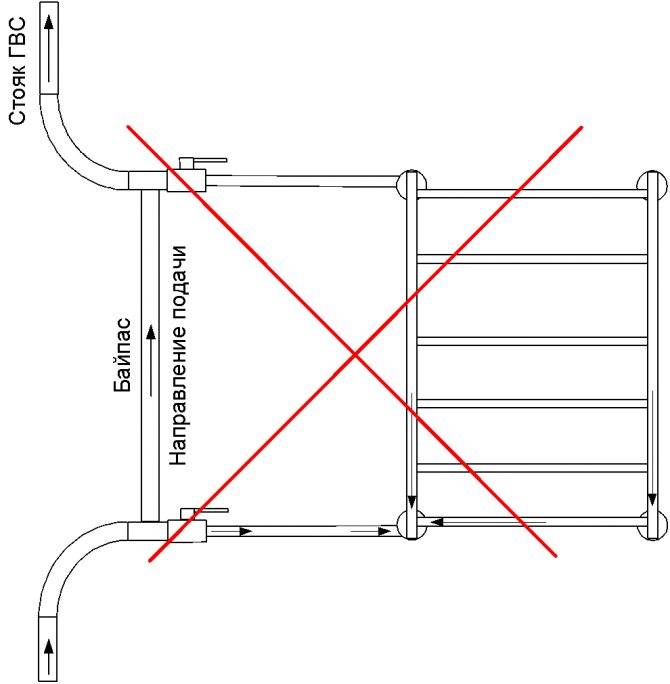

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.

  5. Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
  6. Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
  7. При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
  8. Нельзя располагать электрическое устройство для сушки прямо над ванной.
