Обвязка пеллетного котла: схемы, правила установки и подключения котла на пеллетах

Содержание

Схема обвязки

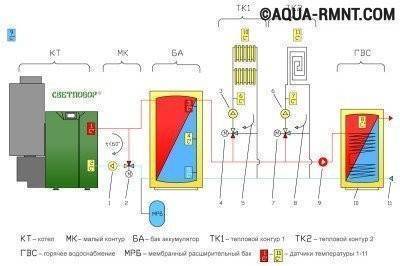

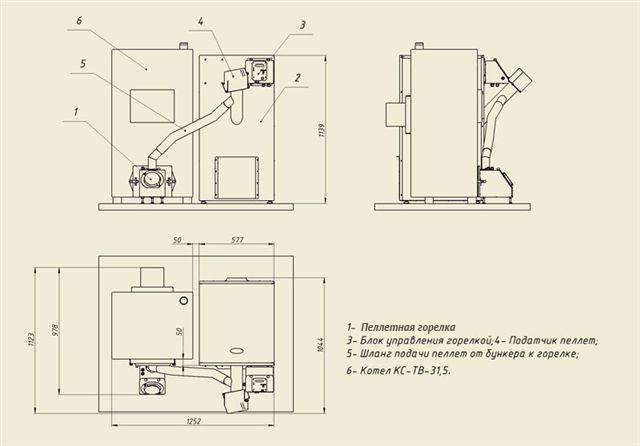

Схема обвязки пеллетного котла (нажмите для увеличения)

Установка теплогенератора состоит из таких этапов:

  • установка распределительной гребенки;
  • установка насосного контура для потребителей;
  • монтаж предохранительных устройств;
  • монтаж расширительного бака и запорной арматуры;
  • подключение агрегата к подающему и обратному контуру;
  • пуск теплоносителя в контур;
  • пробный запуск котла и контроль качества его работы.

Установка теплогенератора имеет свои особенности. Все зависит от вида котла, его мощности, особенностей отопительной системы и горячего водоснабжения. При этом стоит учесть, что к обвязке предъявляются высокие требования. На это есть свои причины.

Возможно, Вам понравится статья о расходе топлива в пеллетных котлах.

О видах пеллетных котлов Вы можете почитать здесь.

Также Вам может пригодиться статья о пеллетных котлах Будерус.

Прежде всего, стоит отметить, что для работы установки должно использоваться топливо с низкой влажностью. Немаловажным является и то, что конструктивные элементы котла нагреваются до большой температуры. Некачественно выполненная обвязка, может стать причиной нарушения работы теплогенератора и привести к быстрому износу его отдельных деталей и узлов.

Согласно нормам пожарной безопасности, обвязка котла на пеллетах должна выполняться с использованием трубопровода из негорючих материалов. Сегодня идеальным решением считаются полипропиленовые трубы. Но, на практике это далеко не так. На выходе теплоноситель имеет большую температуру, которая значительно превышает температурные границы нагрева труб из полипропилена. В результате это приводит к быстрому износу системы.

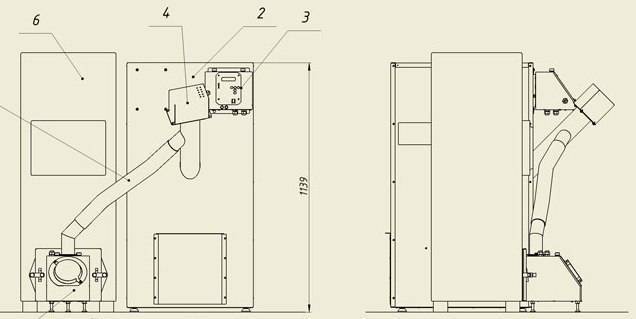

Котел на пеллетах

Для того чтобы выполнить обвязку теплогенератора, необходимо выполнить следующие действия:

  • установить котел;
  • подключить соответствующую горелку;
  • установить бункер для хранения установленного количества пеллет;
  • установить шнек, посредством которого будет осуществляться подача топлива в камеру горения;
  • установка пульт управления работы оборудования.

После того как все эти этапы будут выполнены, можно переходить к следующим действиям:

  • установить манометр, сбросной клапан и воздухоотводчик;
  • если это нужно, установить датчик термоклапана;
  • установить дымоход, размеры которого будут соответствовать всем требованиям;
  • установка и подключение всех устройств, которые будут поддерживать обратный поток теплоносителя;
  • установка источника бесперебойного питания, что позволит предотвратить возникновение перебоев в работе котла.

Изготовление экономичного устройства своими руками

Пеллетный котел имеет довольно простое устройство, поэтому его несложно собрать своими руками. Для этого понадобятся стальные трубы или листы толщиной 3—5 миллиметров, болгарка и сварочный аппарат. Если ранее вам не приходилось сталкиваться со сварочными работами, обратитесь к профессионалу.

Основной элемент котла — теплообменник. Его лучше изготовить прямоугольной формы из труб с квадратным сечением. Для этого:

  1. Берутся трубы одинакового размера.
  2. В вертикальной стойке проделывается окно круглой формы.
  3. В передних трубах вырезаются отверстия для водоотвода (одно для холодной воды, другое — для горячей).
  4. Детали конструкции соединяются при помощи сварочного аппарата.

Чтобы швы получились ровными, стойки лучше всего расположить на ровной поверхности.

Прежде чем проводить монтажные работы, устройство проверяют на прочность:

  • аппарат располагают вертикально;
  • закрывают нижнее отверстие;
  • заливают в емкость воду.

Внимание! Конструкция не должна пропускать жидкость даже в незначительных количествах. В противном случае требуется снова провести сварочные работы

После того как котел собран и проверен, приступают к его установке. Существуют простые правила монтажа этого прибора:

Устанавливать котел следует в нежилом помещении, например, в подвале. Заранее стоит позаботиться о покрытии пола

Важно, чтобы пол был бетонным или выполнен из керамической плитки. Помещение необходимо хорошо проветривать

В комнате с котлом следят за влажностью воздуха и температурой. Котельная не должны быть маленьких размеров, так как в ней неудобно будет проводить обслуживающие работы.

Что такое пеллентный котёл для отопления частного загородного дома

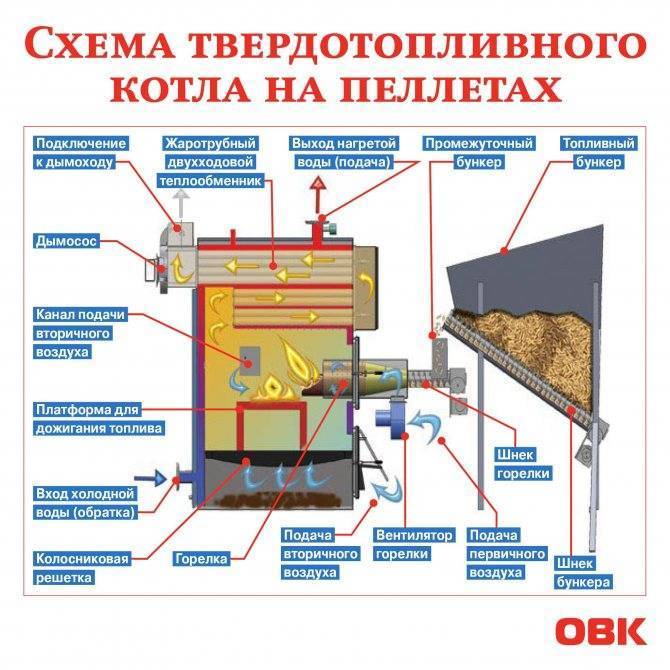

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

  1. Низкая стоимость.
  2. Удобное хранение. Горючие гранулы не занимают много места. Их длина — 7 см., а диаметр — 5—10 мм.
  3. Нескольких мешков топлива хватит на всю зиму.

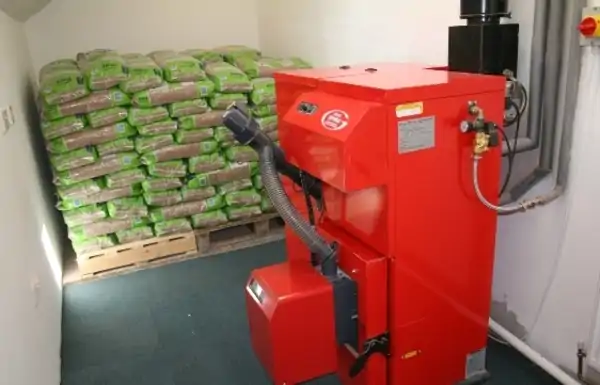

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

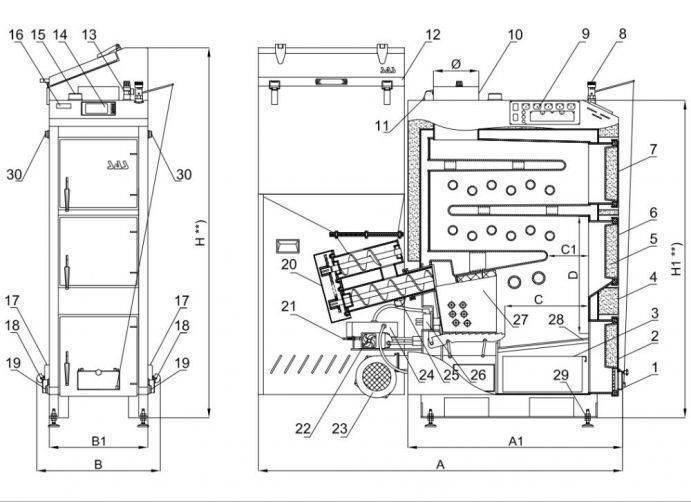

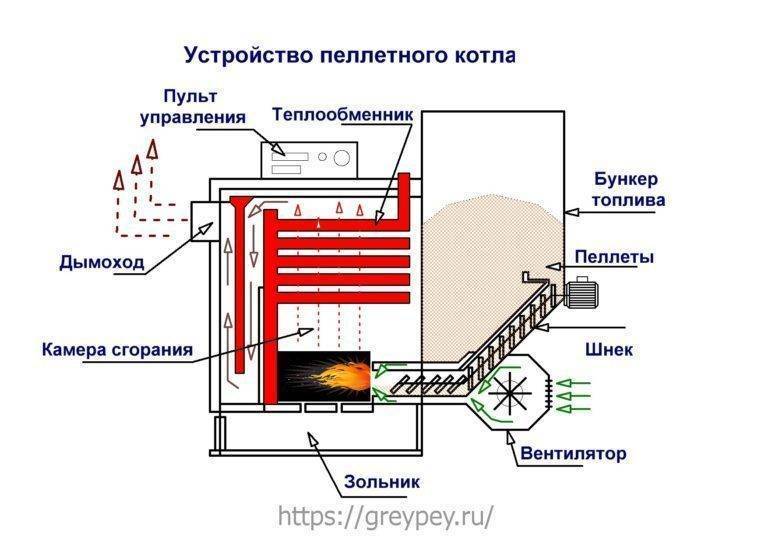

Устройство агрегата и принцип работы

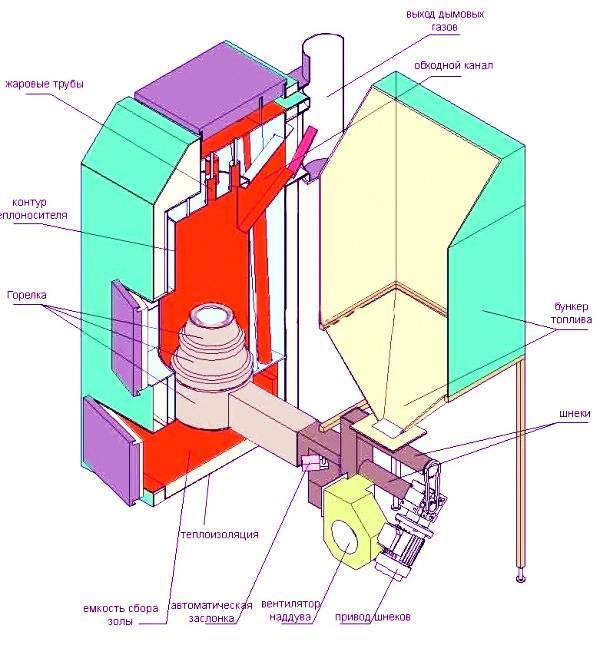

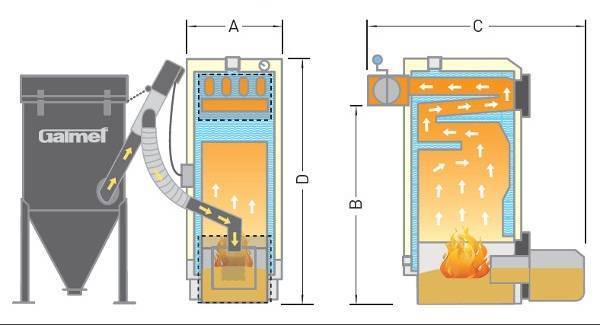

Пеллетный котел состоит из 3 элементов:

  • из емкости, оборудованной горелкой для сжигания топлива;
  • из конвективной системы, в которой расположен теплообменник;
  • из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна. Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель, который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

  1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
  2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
  3. Модельный ряд твердотопливных котлов разнообразен.
  4. Процесс работы устройства автоматизирован.
  5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

  1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
  2. Часть моделей пеллетных котлов работает от электричества, поэтому стоит заранее позаботиться об источнике тока или генераторе.

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы отопления с естественной циркуляцией заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму

К преимуществам такого решения следует отнести:

  • низкую стоимость монтажа;
  • дешевизну обслуживания;
  • простоту установки;
  • возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется циркуляционный насос. И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, схема обогрева с принудительной перекачкой теплоносителя обладает некоторыми значимыми минусами:

  • дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
  • сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
  • необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
  • зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Достоинства и недостатки пеллетных котлов

Среди несомненных преимуществ данных котлов:

  • высокая эффективность;
  • экологическая чистота;
  • экономичность;
  • долговечность;
  • простота, удобство и безопасность эксплуатации.

По сути, перечисленные преимущества уже были рассмотрены в контексте статьи. Высокая эффективность работы оборудования достигается посредством качественно новой технологии конструкции котла и использованием экологически чистого и доступного гранулированного древесного топлива. Срок службы таких приспособлений от 20 и более лет, при этом в процессе горения не выделяется никаких вредных веществ. Полная автономность работы и автоматизация всего процесса в значительной степени облегчает эксплуатацию и делает пеллетные котлы прекрасной альтернативой другим способам отопления.

Что касается недостатков, то их немного. Во-первых, это высокая цена. При этом стоит отметить устойчивую тенденцию к демократизации ценовой политики многих производителей. За последние годы стоимость на данное оборудование снизилась, но пока что пеллетные котлы стоят дороже, нежели газовые и электрические модели.

Во-вторых, отопление посредством гранул на данный момент по экономичности существенно проигрывает природному газу. Для обогрева небольшого частного дома в сутки требуется около 100 кг пеллетов. К тому же в ходе их хранения необходимо полностью исключить воздействие влаги. На этом минусы исчерпываются. Очевидно, что с учётом всех преимуществ высокая цена этих котлов вполне оправдана. И резюмируя всё вышеизложенное можно с уверенностью прогнозировать, что востребованность данного оборудования в нашей стране со временем будет только повышаться.

Необходимые материалы и инструменты

Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:

  • Само устройство пеллетного котла и топливного бункера.
  • Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
  • Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)

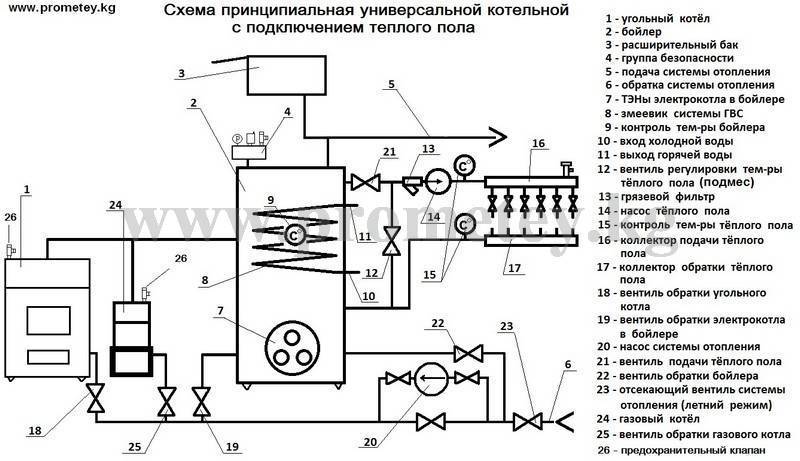

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

  • монтаж распределительных гребенок;
  • монтаж соответствующих насосных контуров для каждого потребителя;
  • установка предохранительного оборудования;
  • установка расширительного бака;
  • монтаж запорной арматуры;
  • соединение котла с подающим и обратным контурами;
  • заполнение контуров теплоносителем;
  • опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

  • выполнить установку котла;
  • подключить соответствующую горелку (если используется комбинированная модель котла);
  • установить бункер для пеллет;
  • подключить шнек для подачи топлива;
  • подключить пульт автоматического управления котлом.

После этого следует выполнить:

  1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
  2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
  3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
  4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
  5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

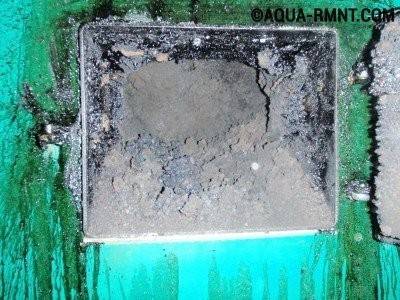

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Монтаж пеллетного котла

К монтажу ПК предъявляют высокие требования. Это связано с тем, что по технологии влажность топлива должна быть минимальной, тогда теплоноситель разогреваются до высоких рабочих температур.

Неправильный монтаж приведет к нарушению условий эксплуатации котла и его вспомогательных элементов, что создаст аварийную ситуацию и выходу оборудования из строя.

Для обеспечения надежности работы котельной рекомендуется в качестве электропитания подключить две разные фазы. Одна для функционирования ПК и вспомогательного оборудования, а другая для нужд освещения.

Это существенно упрощает выполнения ремонтных работ основных узлов, чтобы не делать их в темноте. Кроме того, независимое освещение фронта котла поможет качественно выполнять регламентные работы по обслуживанию.

После проверки оборудования по проектным спецификациям переходят к непосредственному монтажу.

Алгоритм монтажа:

  1. Установка ПК, соединение газовоздушного тракта с дымовой трубой.
  2. Монтаж пеллетного бункера.
  3. Подключение топливного шнека.
  4. Сборка и настройка панели управления ПК: манометра, предохранительного клапана и воздухоотводчика.
  5. Обвязка манометрами и термометрами циркуляционного насоса.
  6. Монтаж автоматики контроля нагрева обратного теплоносителя.
  7. Размещение резервного электропитания и стабилизатора напряжения.

Перед запуском выполняют пуско-наладочные работы:

  • проверка на соответствие собранной схемы котельной проекту;
  • проверка герметичности газового тракта;
  • опрессовка ПК и отопительной системы;
  • проверка работоспособности автоматики безопасности;
  • контрольный пуск, замер рабочих параметров и выполнения комплекса наладочных работ.

После завершения монтажно-строительных работ проводят настройку иначе оборудование будет работать с низким КПД, перерасходами по топливу и электроэнергии.

Принцип работы пеллетного котла (видео)

Котлы, которые работают на пеллетах, становятся все популярнее и популярнее даже не зависимо от холодных времен года. Специалисты утверждают, что их ждет большое будущее. Так как они не прихотливы в уходе, результат их работы является экологически чистым, то они представляют серьезную конкуренцию другим аппаратам. Грамотное применение такой установки даст возможность не только сэкономить, но и получить надежную, практичную систему для отопления.

На сегодняшний день ассортимент отопительного оборудования, а равно и видов топлива, отличается большим разнообразием, что позволяет выбрать оптимальный вариант под любые требования. Немалый интерес представляют пеллетные котлы. По сути, они являются модифицированной версией печей для древесного топлива.

Однако сравнительно с последними данные установки имеют гораздо более усовершенствованную конструкцию, отличаются высоким уровнем автоматизации и высоким КПД. Их появление обусловлено созданием гранулированного древесного топлива – пеллетов. И, несмотря на недолгое время существования, эти котлы уже зарекомендовали себя с самой выгодной стороны.

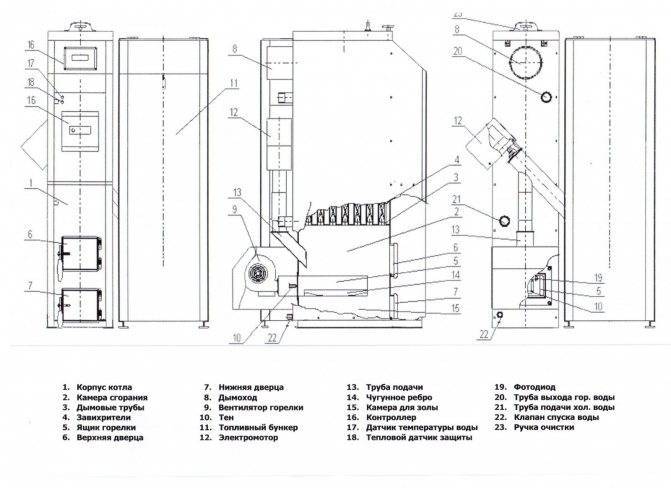

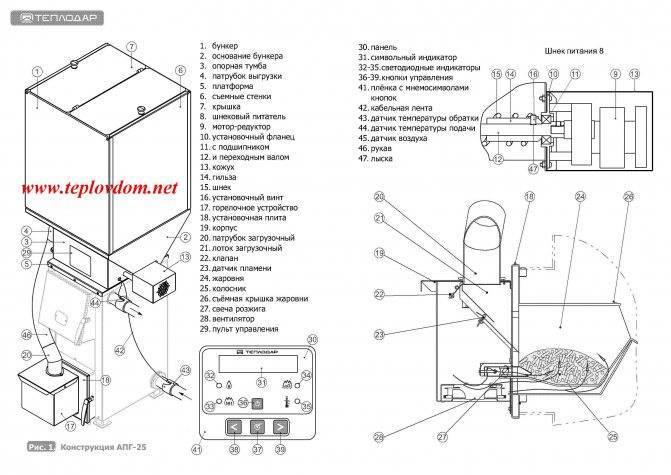

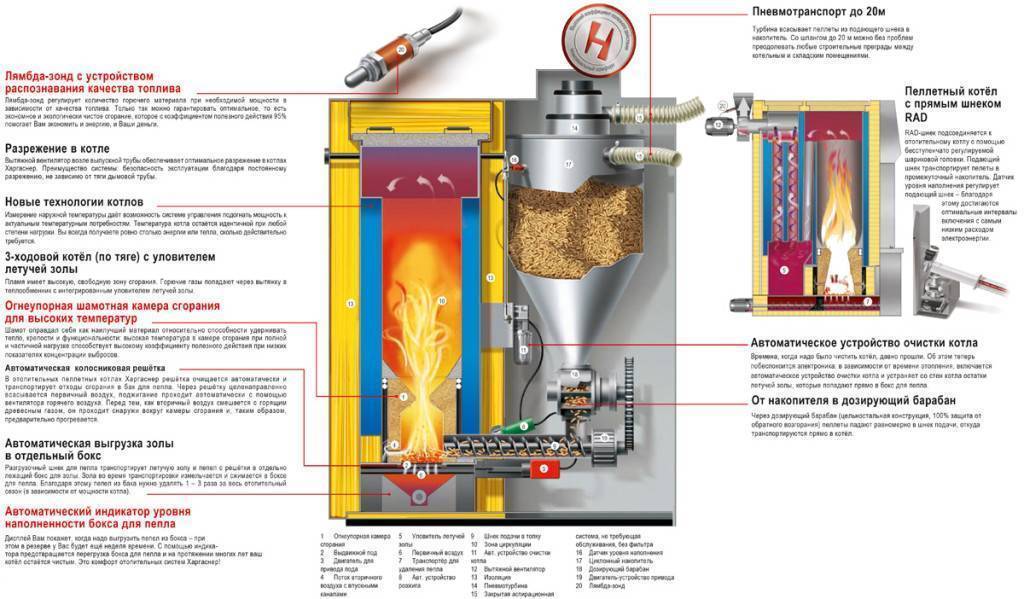

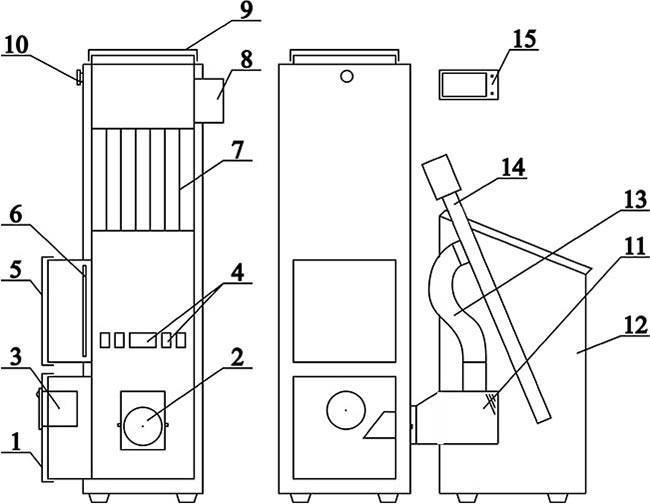

Стандартное строение пеллетного котла представляет собой комплекс взаимосвязанных механизмов, размещённых в едином корпусе и объединённых общей системой автоматизации:

  • механизм процесса горения: котёл с горелкой, вентилятор, контроллер, теплообменник и прочие сопутствующие элементы;
  • механизм подачи топлива: резервуар и винтовой транспортёр.

Резервуар для пеллетов может быть как внешним, так и встроенным. Назначение у них одно – обеспечение систематического равномерного поступления гранул в топку. Бункеры имеют различные размеры: более крупные модели позволяют загружать большие объёмы топлива, за счёт чего котёл может бесперебойно функционировать на протяжении нескольких дней. Подача гранул осуществляется посредством винтового транспортёра. Теплообменники могут быть выполнены из чугуна или стали.

Импортные модели чаще всего комплектуются именно чугунными аппаратами. Они не подвержены развитию коррозии, характеризуются хорошей теплоотдачей, но имеют большой вес и медленно реагируют на смену температурного режима. В отечественных котлах преимущественно используют стальные теплообменники. Они отличаются более быстрой теплоотдачей, имеют малый вес, устойчивы к температурным перепадам, но склонны к коррозии. Впрочем, в избегании последнего всё больше производителей покрывают теплообменные элементы антикоррозийными составами. Идеальный вариант – теплообменники из цветных металлов, но такие котлы отличаются высокой ценой.

Горелки бывают реторного или факельного типа. У первых есть один существенный недостаток: подверженность сильному загрязнению, особенно если используются пеллеты низкого качества. Они требуют регулярной чистки. Факельные разновидности лишены этого минуса, поэтому их чаще всего можно встретить в современных моделях. Пеллетные котлы полностью энергонезависимы, но некоторые виды данного оборудования оснащаются электродвигателями в качестве резервного источника питания. Такое решение позволяет котлу функционировать даже при отсутствии топлива.

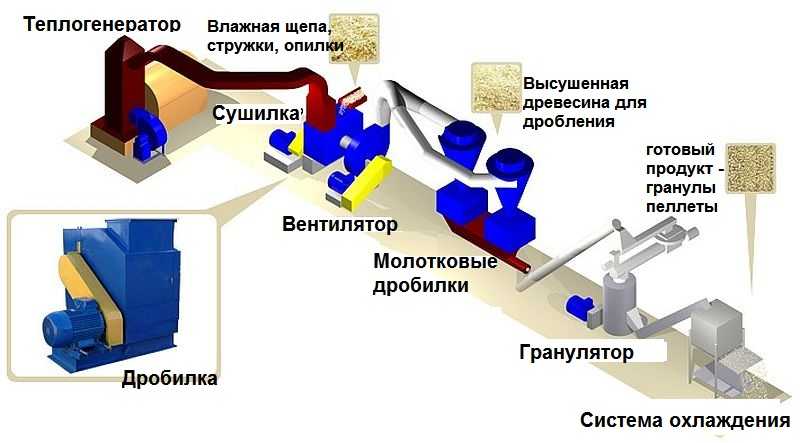

Этапы производства пеллет

Существует несколько этапов изготовления древесных пеллет. Сначала производится начальное дробление биомассы. Затем выполняются такие этапы:

  • Сушка сырья после дробления.
  • Мелкое дробление.
  • Затем сухую основу насыщают водой или паром.
  • Пеллеты прессуются.
  • Затем продукт охлаждается.
  • Пеллеты фасуются по упаковкам.

Каждый из этапов изготовления пеллет следует рассмотреть подробнее.

Начальное дробление пеллет

На первом этапе изготовления пеллет исходное сырье подается в дробилки. Это необходимо для начального измельчения биомассы. На выходе получается материал фракцией не более 25х25 мм. Благодаря таким размерам сырье можно нормально просушить в специальных агрегатах. Затем сырье дополнительно измельчается.

Сушка дробленого сырья

Отходы, которые слишком влажные, довольно плохо прессуются. Если изготавливать из них пеллеты, они не будут предназначены для последующего сжигания. По этой причине сушка является обязательным этапом процесса изготовления пеллет. Благодаря этому влаги в опилках становится на 12% меньше. В результате исходный материал для производства пеллет должен иметь влажность около 10%.

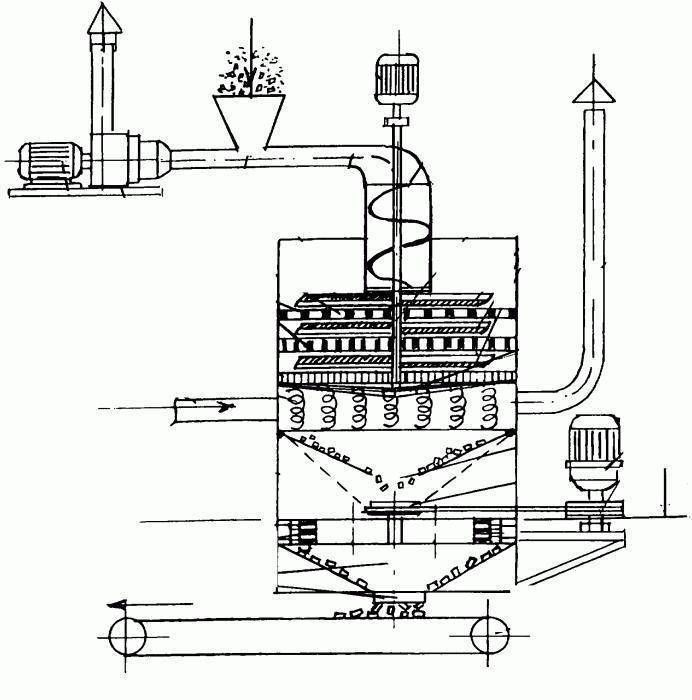

Оборудование, в котором осуществляется сушка опилок, представлено барабанными или ленточными установками. Выбираются они в зависимости от необходимого результата и вида имеющегося сырья для пеллет.

Однако сушка представляет собой довольно энергозатратный процесс. Для полноценного высушивания одной тонны опилок необходимо сжечь один куб деревянного топлива. Следует учесть, что сжигать доски или бревна довольно дорого. По этой причине многие производители выбирают для этой цели кору или опилки.

Мелкое дробление

Сырье, которое выбирается для производства пеллет, не должно быть более 4 мм. По этой причине для дробления используется специальная установка. В ней исходный материал измельчается до необходимых размеров.

Хороший продукт на выходе из дробильной установки должно составлять примерно 150 кг на куб. м. Мельницы молоткового типа представляют собой более подходящее оборудование, способное обеспечить качественное измельчение опилок или щепок.

Водоподготовка пеллет

Иногда сырье высыхает слишком сильно. Как уже отмечалось, оптимальным показателем влажности сырья для пеллет является 10%. Если этот параметр снизится до 8%, материал начинается плохо склеиваться.

Чтобы повысить влажность до нужного показателя, сырье необходимо поместить в определенный резервуар. В нем происходит насыщение материала водяным паром. Пар используется при насыщении влагой опилок твердых пород деревьев. Для обработки мягких не нужно использовать специальные агрегаты. Достаточно добавить в смеситель воды.

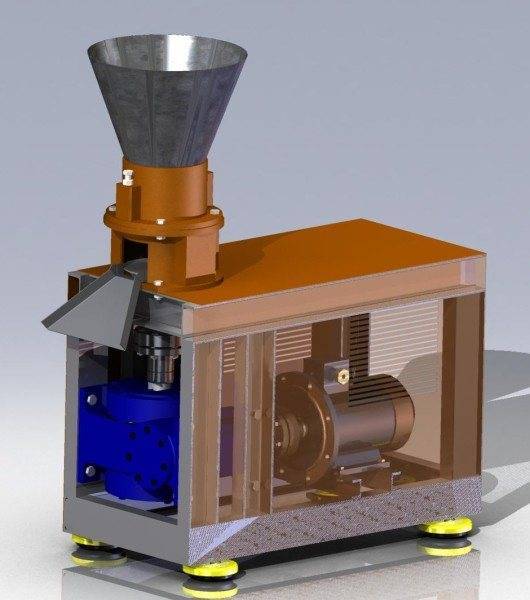

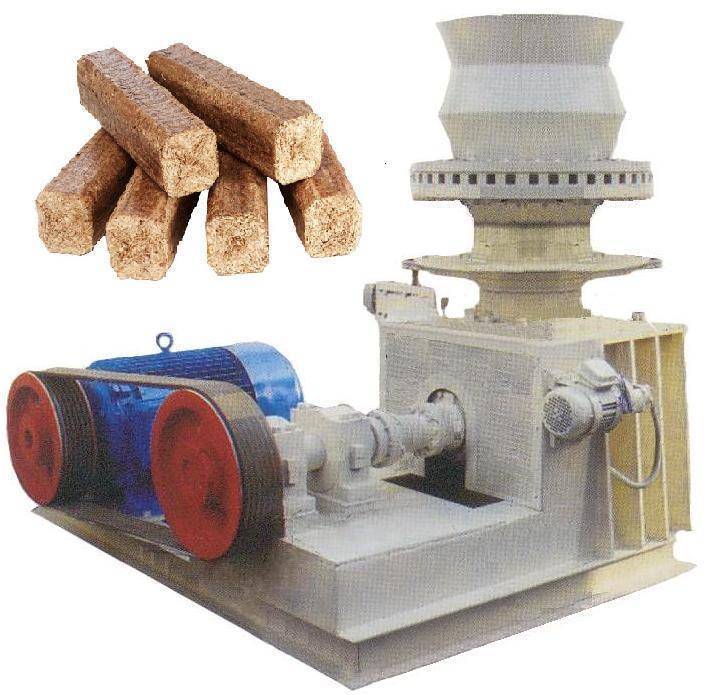

Прессование пеллет

После процесса прессования из имеющейся биомассы получаются цилиндры небольшого размера. Они имеют диаметр от 6 до 25 мм. Материал, который уже прошел подготовку, подается в пресс. Такое оборудование может быть оснащено цилиндрическими или плоскими матрицами. В результате материал существенно сжимается. При этом повышается температура биомассы. Кроме того, в процессе выделяется лигнин, за счет которого опилки или щепки склеиваются между собой.

Охлаждение

Во время прессования температура гранул повышается до 70-90 градусов. Поэтому материал впоследствии необходимо охладить и просушить. Затем пеллеты помещают в упаковки. В условиях профессионального производства применяются специальные станочные агрегаты и грануляторы.

Расфасовка пеллет

Довольно часто топливные пеллеты из древесины сохраняют в бункерах. Для защиты конечного продукта его расфасовывают по большим мешкам. Потребитель получает продукт в мешках по 20 кг. Несмотря на дешевизну биологического топлива многие владельцы частных домов решают изготавливать пеллеты самостоятельно.

Особенности работы пеллетных котлов

Системы отопления, использующие в качестве топлива прессованные древесные гранулы, относительно новы. Но с момента своего изобретения такие котлы сразу завоевали признание миллионов покупателей.

Если нет возможности установить в доме газовое оборудование, рекомендуется приобрести пеллетный котел.

К достоинствам теплогенераторов этого типа можно отнести:

  1. Автономность. Благодаря наличию блока управления и системы автоматического розжига горелки, как только топливо заправлено, о нем можно забыть на 2-4 недели.
  2. Безопасность. Пеллетные котлы имеют многоступенчатую защиту, позволяющую избежать взрыва и возгорания трубопровода.
  3. Эффективность. В среднем КПД оборудования составляет от 87 до 97 %.
  4. Низкая стоимость обслуживания. Пеллеты дешевы, а зольный ящик нужно чистить не чаще одного раза в месяц.
  5. Продолжительность. Срок полезного использования агрегатов – не менее 25 лет.
  6. Компактность. Чаще всего модели сравнительно небольшие.

Если знать преимущества этого вида отопительного оборудования, становится понятно, почему он так быстро завоевал популярность у жителей Европы и Америки.

Если верить статистике, пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на национальном, так и на мировом рынке

Широкому распространению агрегатов, работающих на пеллетах, препятствует довольно высокая стоимость. Не всем желающим удастся сразу устроить кругленькую сумму на сам котел, горелку и дополнительное оборудование.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

  • Стабилизация температуры в системе за счет повышенного объема воды в контуре;
  • Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
  • Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

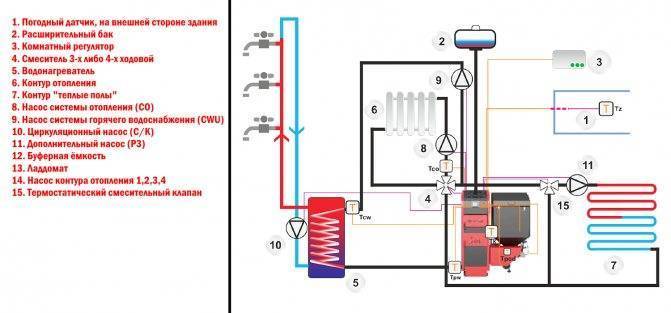

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

  • Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
  • Труба дымохода должна быть выше крыши минимум на полметра;
  • Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
  • Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
  • Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
  • В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Руководство по сборке котла

Пеллетные котлы имеют достаточно сложную конструкцию. Инструкция по их сборке тоже будет нелегкой и многоэтапной. Для большего удобства процесс сборки каждого основного агрегата рассмотрен отдельно. Купите или изготовьте необходимые элементы, а затем попросту соберите их в единую систему.

Этот элемент пеллетного котла настоятельно рекомендуется покупать уже в готовом виде. Именно на горелку вы потратите больше всего денег.

Самостоятельное изготовление горелки практически невозможно по той причине, что эта часть котла является не попросту емкостью для розжига загруженных гранул, а сложным контрольно-регул ирующим механизмом.

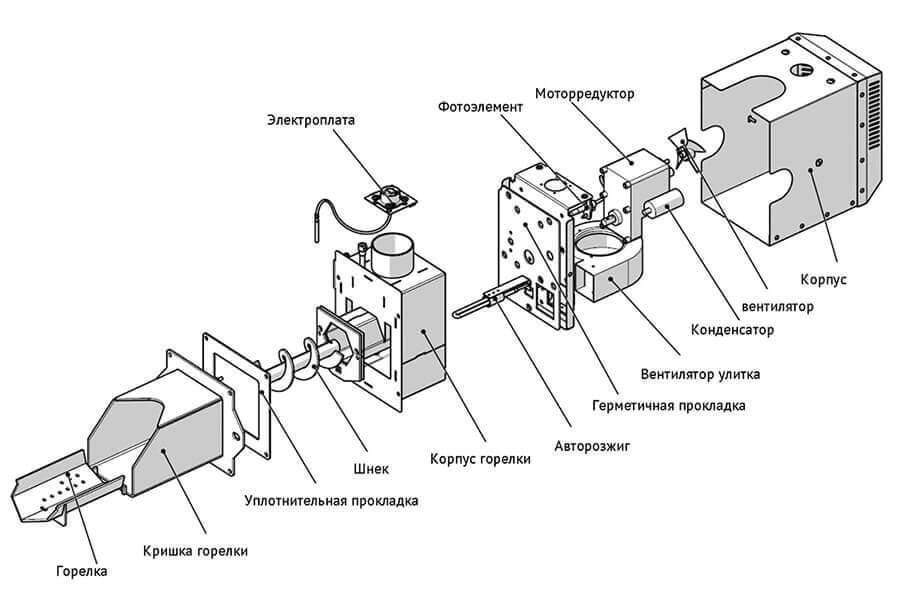

Пеллетные горелки оснащаются специальными датчиками и имеют несколько предустановленны х программ, позволяющих добиться максимально рационального расхода топлива и обеспечить наиболее эффективный обогрев дома.

Корпус и теплообменник

Со сборкой корпуса и изготовлением теплообменника вы сможете справиться самостоятельно. Корпус котла лучше всего делать горизонтальным – при таком размещении агрегата достигается максимальная эффективность обогрева.

Для изготовления корпуса рекомендуется использовать шамотный кирпич. Вы попросту собираете своего рода короб без верхней крышки и размещаете в нем теплообменник с подключенными трубами и прочими элементами. Кирпич рекомендуется использовать по той причине, что он аккумулирует тепло гораздо эффективнее чугуна, стальных листов и прочих популярных материалов.

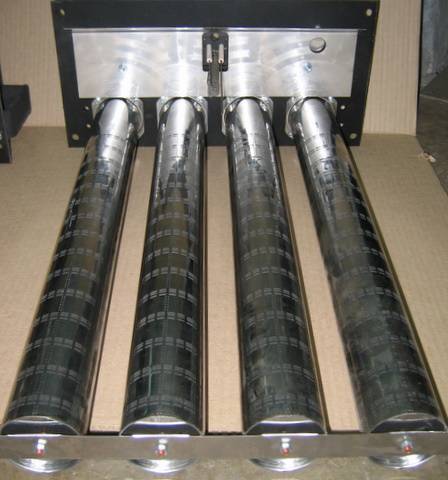

Теплообменник пеллетного котла представляет собой систему труб, соединенных между собой и подключенных к трубам теплоснабжения частного дома.

Первый шаг. Соберите из труб квадратного сечения теплообменник прямоугольной формы. Для этого нарежьте трубы на куски нужной длины и сварите их в единую конструкцию.

Второй шаг. Сделайте в профиле, выполняющем функцию вертикальной стойки, отверстия для подсоединения круглых труб.

Третий шаг. Подготовьте в оставшихся фронтальных трубах отверстия для труб отвода и подключения воды. Горячая вода будет отводиться через верхнее отверстие, холодная – подаваться снизу.

Используйте металлические трубы длиной от 150 мм. Далее можно будет использовать полипропиленовые трубы. В местах подключения труб к котлу обязательно установите шаровые краны. Дополнительно можете установить фильтры, если в них есть необходимость.

Четвертый шаг. Приварите заднюю часть агрегата к его фронтальной части и сварите боковые трубы.

На этом же этапе выберите удобное место для подсоединения дымоходной трубы диаметром от 10 см. Внизу отопительного агрегата предусмотрите небольшую камеру для сбора золы. Также конструкция пеллетного котла обязательно включает себя топливник. О нем далее.

В топливнике, как уже отмечалось, хранятся пеллеты и отсюда же они подаются в горелку.

Первый шаг. Подготовьте необходимые материалы и приспособления. Вам понадобится шнек диаметром 7,5 либо 10 см, электромотор и металлический кожух. Двигатель вы соедините с блоком управления пеллетной горелки.

Функцию металлического кожуха может выполнять любая емкость подходящего объема с достаточно толстыми стенками.

Второй шаг. Установите в выгрузочную горловину кожуха входящий патрубок вашего шнека. К другой части шнека подключите гофрированную пластиковую трубу для подачи гранулированного топлива на горелку.

Горелка подает сигнал на электродвигатель – он запускает шнек – камера сгорания пеллетного котла наполняется требуемым количеством гранул.

В завершение вам останется лишь собрать все перечисленные элементы в единую конструкцию. Сделайте это и переходите к установке котла.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

На первый взгляд системы отопления кажутся сложными. Вместе с тем, принципы, по которым работает система отопления, очень просты. Правильно рассчитанная и выполненная система способна работать годами без всякого вмешательства.

Оцените статью
