Накладные розетки и выключатели: правила безопасного монтажа и подключения

Содержание

Рейтинг качественных штепсельных розеток

Universal Олимп О-0028 (15529645)

Российский бренд выпускается на территории Поднебесной. К продукции претензий нет, несмотря на более чем приемлемую стоимость продукта. В основе лежит использование латунных контактов, которые обеспечивают большую пропускную силу тока. Производитель предоставляет на свою продукцию гарантию в три года. С функцией заземления. Устанавливается открытым способом. Подходит как для квартир, так и для офисных помещений. Однопостовая. Корпус выполнен из прочного пластика. Цвет – белый, универсальный. Размеры компактные. Степень защиты – IP20.

Universal Олимп О-0028 (15529645)

Достоинства:

  • соответствует европейским стандартам качества;
  • винтовой тип зажимов;
  • контактные группы латунного типа;
  • маркировка на корпусе;
  • предусмотрено заземления;
  • срок эксплуатации – 50000 циклов;
  • сечение от 0,1 до 2,5 кв.мм.

Недостатки:

Schneider Electric 3-m ОП Этюд, SchE PA16-012B, 401803 (15788784)

Модель пользуется огромной популярностью благодаря компактности, привлекательному внешнему виду и простоте установки. Прибегать к посторонней помощи не потребуется. Тип монтажа – открытый. Количество гнезд – 3 единицы. Реализуется в сборе. Отсутствует необходимость в приобретении дополнительных комплектующих. Вес изделия 140 грамм. Параметры – 155х79х52 мм. Французский бренд выпускается отечественной компанией. Качество контролируется на всех этапах производства.

Средняя стоимость – 263 рубля.

Schneider Electric 3-m ОП Этюд, SchE PA16-012B, 401803 (15788784

Достоинства:

  • надежность;
  • безопасность;
  • функциональность;
  • практичность;
  • осилит большое номинальное напряжение;
  • отличное соотношение цены и качества;
  • качество используемых материалов;
  • износостойкость.

Недостатки:

Ionich б/з, белая, еврослот 1417 (15867360)

Накладная розетка от проверенного временем китайского производителя устанавливается открытым способом. Устройство на 2 гнезда. Реализуется в полной сборке, поэтому установка не вызывает сложностей. Цвет – белый. Рамка идет в комплекте. Максимально допустимый показатель тока – 16 А. Пользуется огромной популярностью у отечественного потребителя благодаря оптимальному соотношению цены и качества. Можно приобрести в любой специализированной торговой точке.

Цена покупки – 125 рублей.

Ionich б/з, белая, еврослот 1417 (15867360)

Достоинства:

  • универсальность;
  • удобство в использовании;
  • простота установки;
  • долгий срок службы;
  • безопасность.

Недостатки:

2П+3 бук TDM Ладога SQ/1801/0034 (15516537)

Приспособление предполагает накладной способ монтажа. Рассчитано на одно гнездо. Степень защиты – IP20. Сделано под бук, что отлично смотрится в современном интерьере. Относится к категории силовых. Крышка и заземление не предусмотрены. При изготовлении корпуса используется качественный АБС – пластик. Конструкция не относится к категории модульных. Габариты: 64х64х43 мм. Считается лучшим бюджетным вариантом исходя из заявленной стоимости.

Цена приобретения – 152 рубля.

2П+3 бук TDM Ладога SQ/1801/0034 (15516537)

Достоинства:

  • удобство в использовании;
  • долговечность;
  • прочность используемых материалов;
  • простота монтажа;
  • безопасность.

Недостатки:

Светозар_Гамма SV/54107/DM (13667298)

Продукт от отечественного производителя, сборка которого осуществляется на территории Поднебесной. Двойная модель. Допускается установка только внутри отапливаемых помещений. Основание огнестойкое, выполнено из прочной керамики. Полная безопасность гарантирована. Присутствует заземление, что сводит на нет возможность поражения электрическим током. Цвет – темно–серый. Максимально допустимое напряжение – 250 В. Прослужит не менее пяти лет.

Средняя стоимость – 133 рубля.

Светозар_Гамма SV/54107/DM (13667298)

Достоинства:

  • необычное дизайнерское решение;
  • безопасность;
  • практичность;
  • износостойкость;
  • долговечность;
  • эффективное цветовое решение;
  • поверхность блестящая, гладкая;
  • наличие двух гнезд;
  • корпус выполнен из добротного поликарбоната;
  • надежность.

Недостатки:

Подключение одноклавишного выключателя на две лампочки

Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.

Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

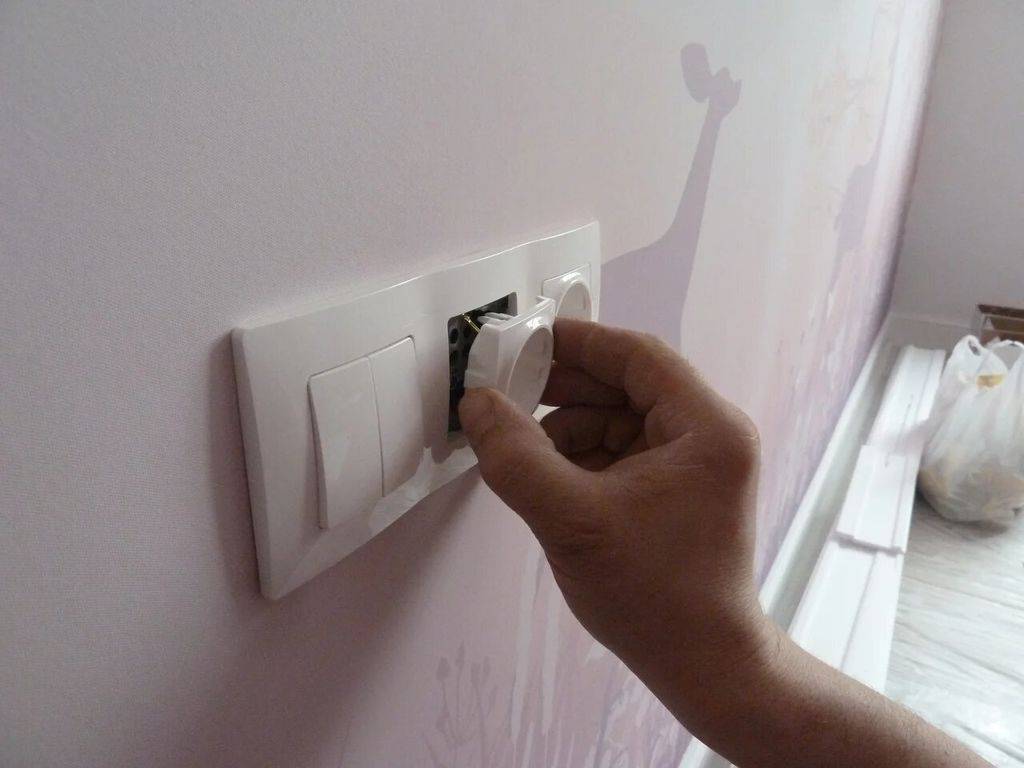

Накладные розетки и выключатели: правила безопасного монтажа и подключенияДля «раздвоения» проводов можно использовать универсальный клеммник Wago: в один разъём вставляется приходящий кабель, а в оставшиеся — два уходящих; такое соединение нужно сделать на каждой из трёх жил

Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Обычно одноклавишный выключатель служит долго. Если клавиша перестанет «отщёлкивать», то лучше заменить узел полностью. Современные выключатели плохо поддаются ремонту. Чаще всего случается такая неисправность: один из проводов выпадает из контакта. Тогда нужно поддеть клавишу отвёрткой, ослабить открывшиеся болты, вытащить основу, вставить контакт на место и зафиксировать его. Однако поломки, как правило, происходят редко, если используется оборудование известных производителей.

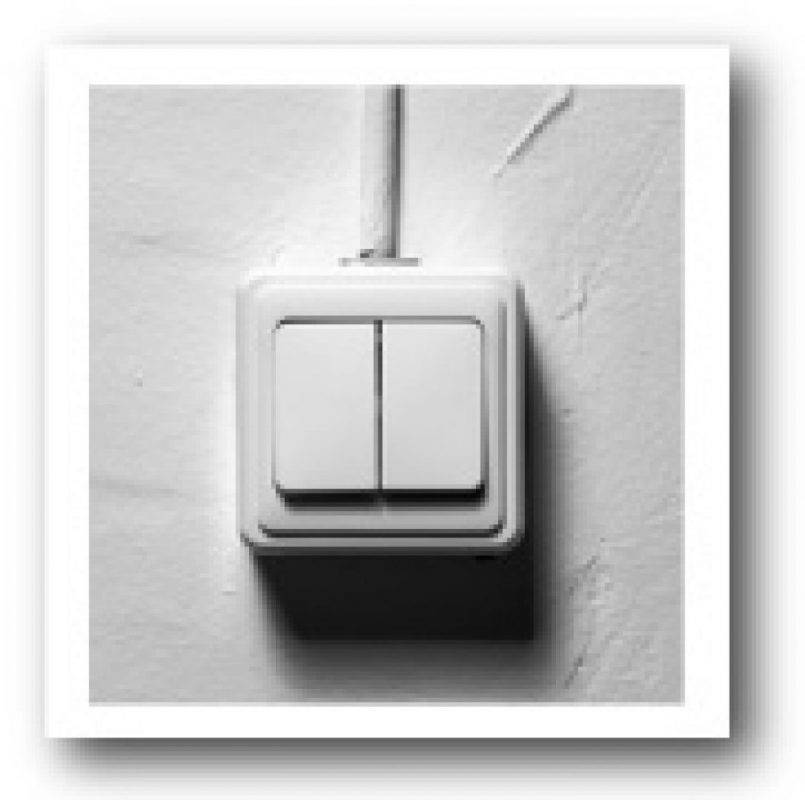

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

Подготовка основания

Накладные розетки и выключатели: правила безопасного монтажа и подключения

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Накладные розетки и выключатели: правила безопасного монтажа и подключения

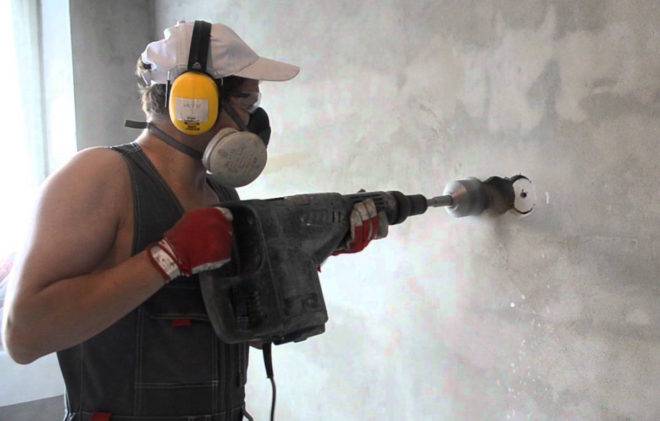

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Накладные розетки и выключатели: правила безопасного монтажа и подключения

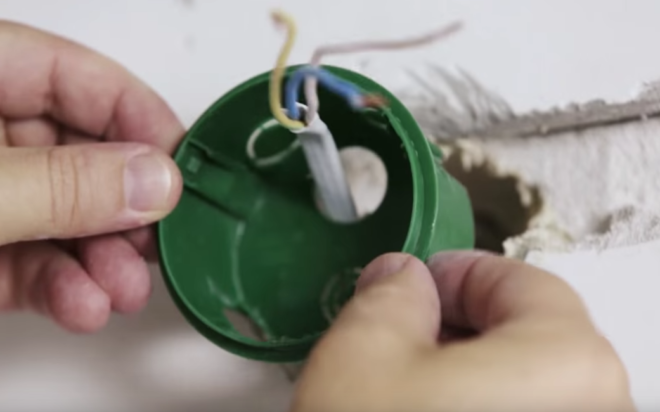

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

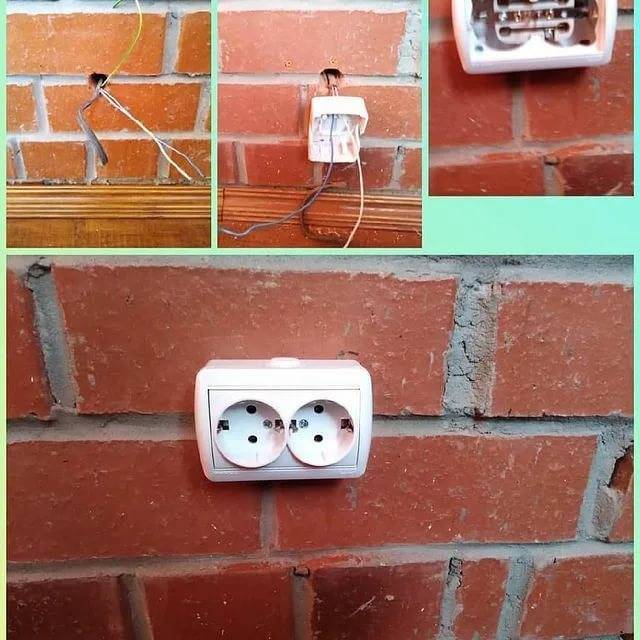

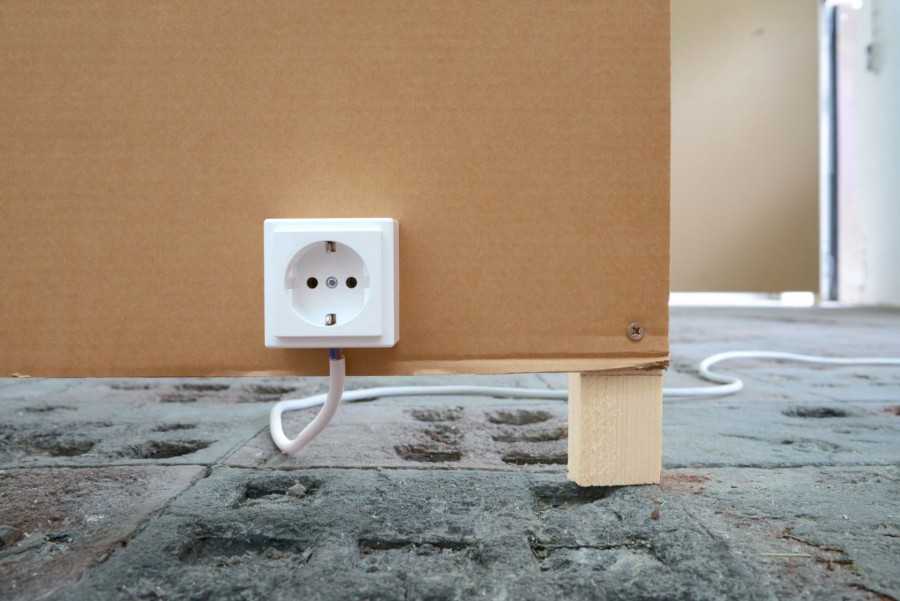

Основание для наружной розетки

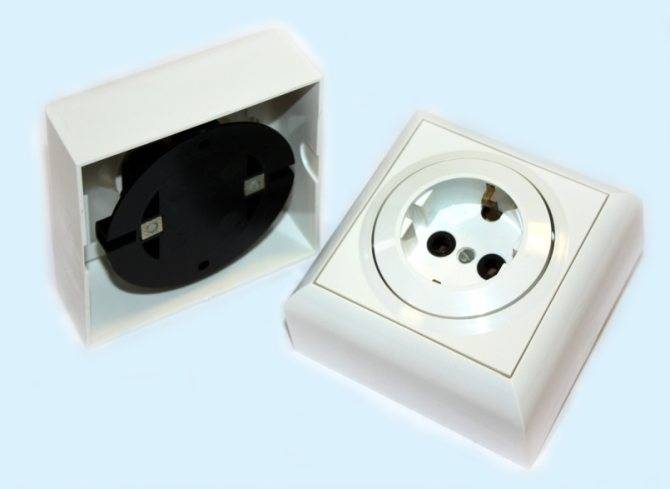

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Накладные розетки и выключатели: правила безопасного монтажа и подключения

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

  1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
  2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
  3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Подготовка к установке розетки

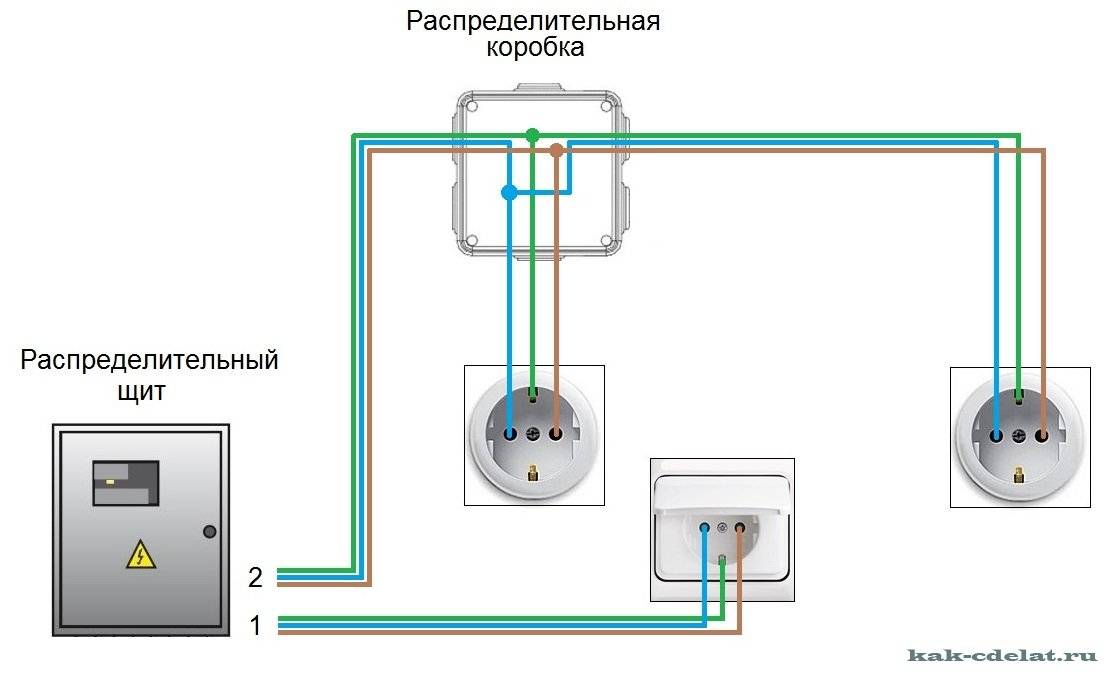

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

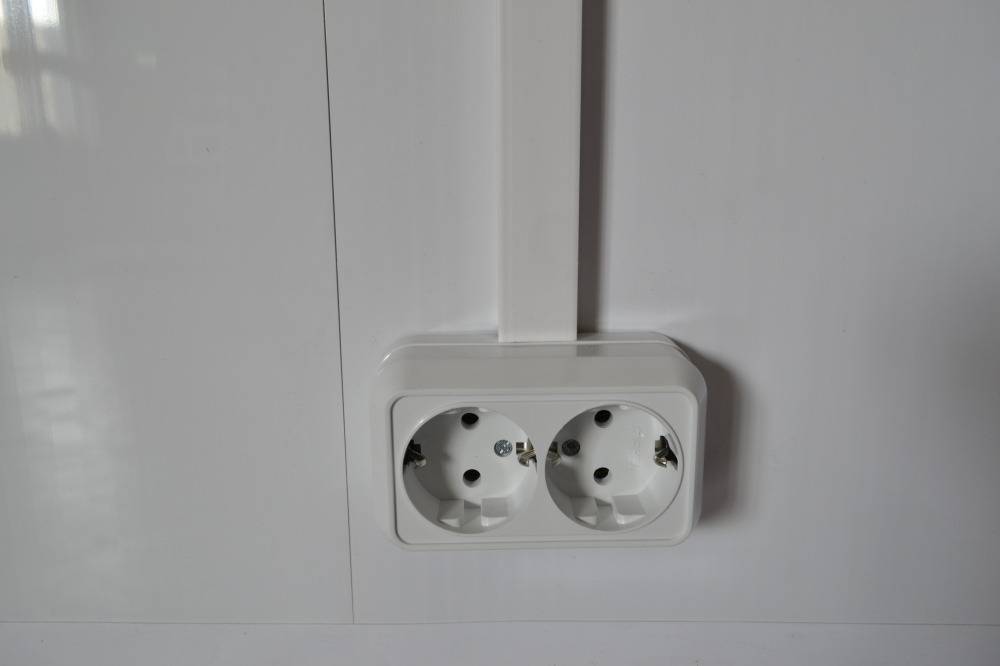

Розетки (выключатели) наружного расположения

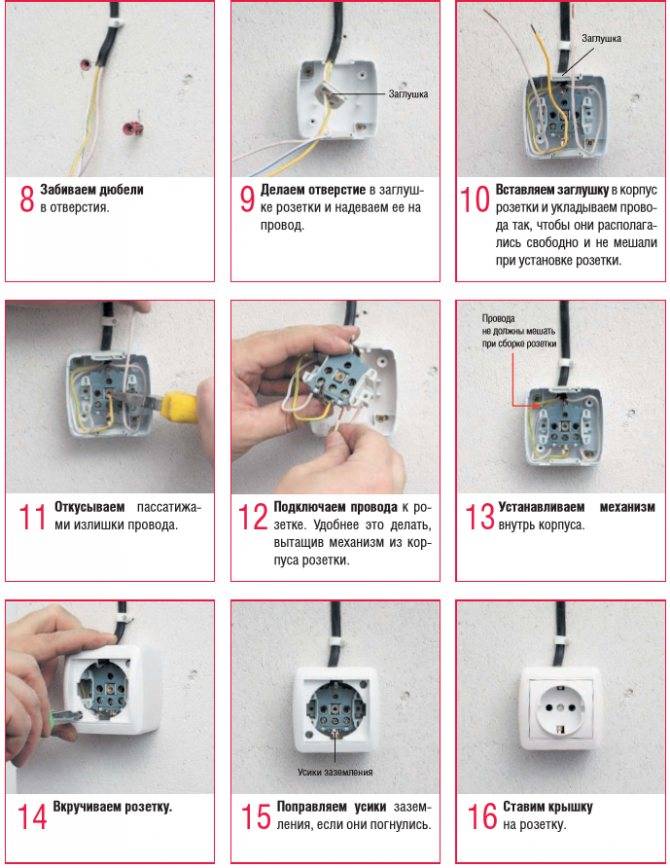

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки. После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

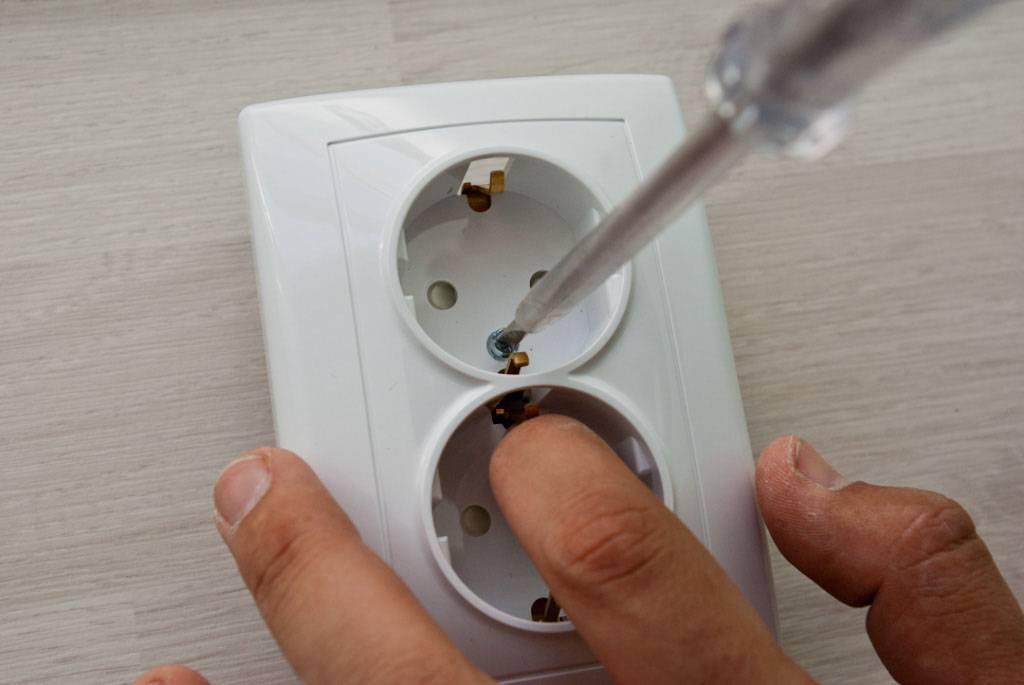

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

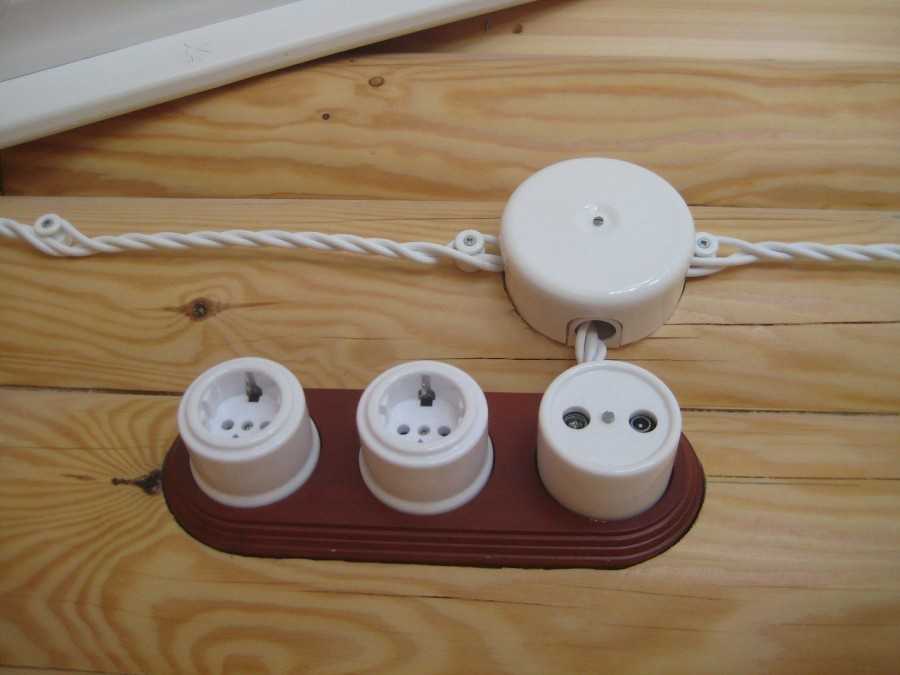

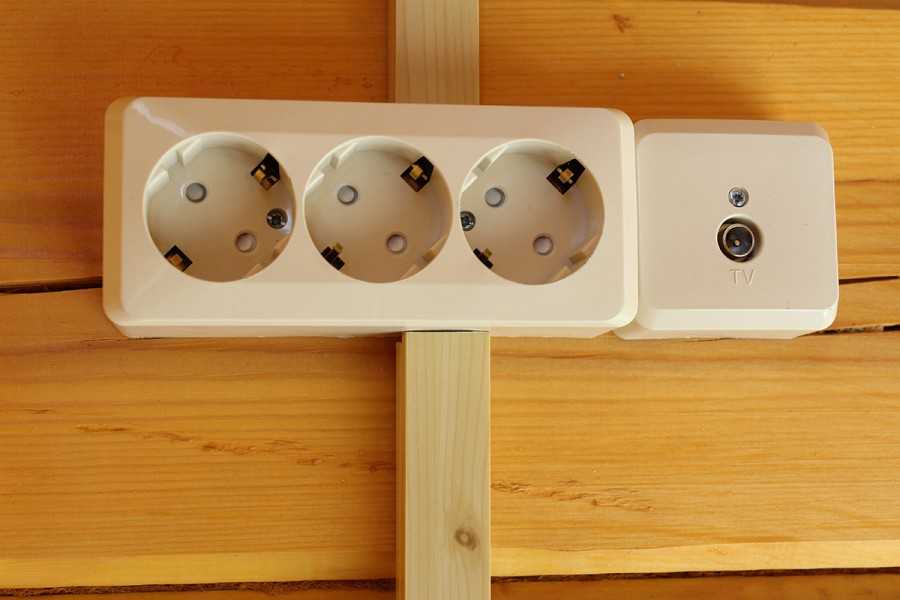

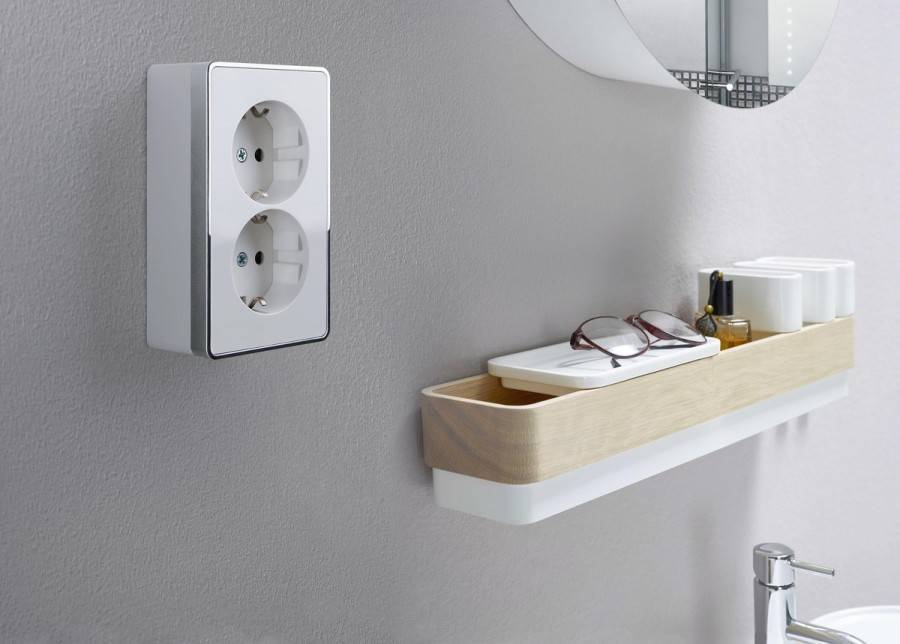

Розетки наружной установки

Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.

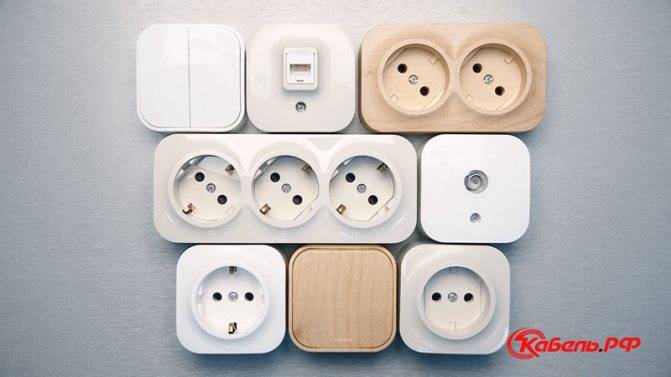

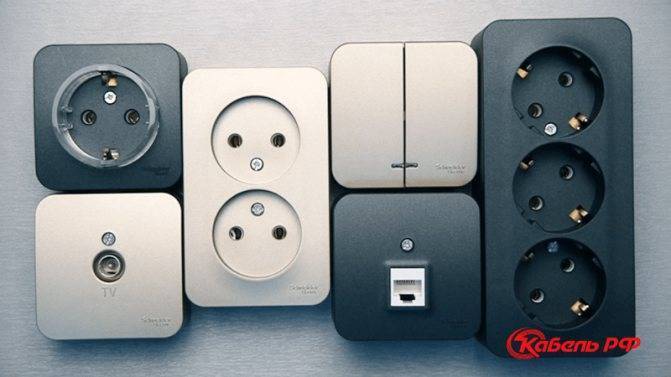

В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:

— силовые розетки;

— телевизионные розетки под коаксиальный кабель;

— розетки телефонные и компьютерные;

— одно и двухклавишные выключатели.

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.

Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.

На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.

Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является

Накладные розетки и выключатели: правила безопасного монтажа и подключения
возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.

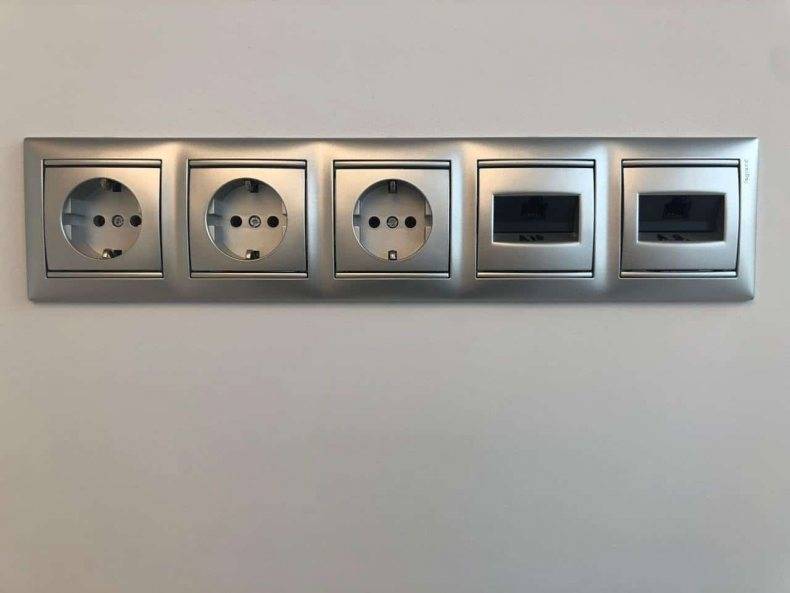

Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.

Накладные розетки и выключатели: правила безопасного монтажа и подключения
Выключатели ирозетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки. Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.

Накладные розетки и выключатели: правила безопасного монтажа и подключения

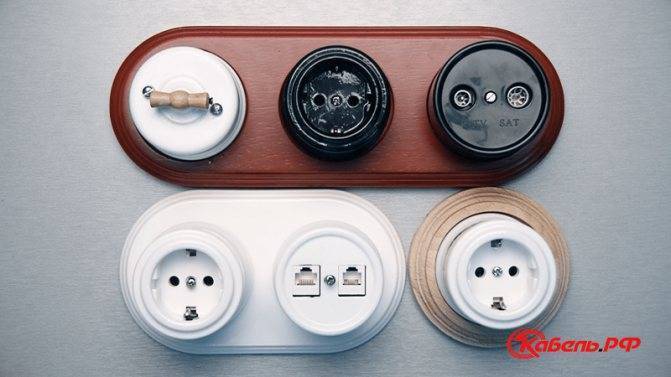

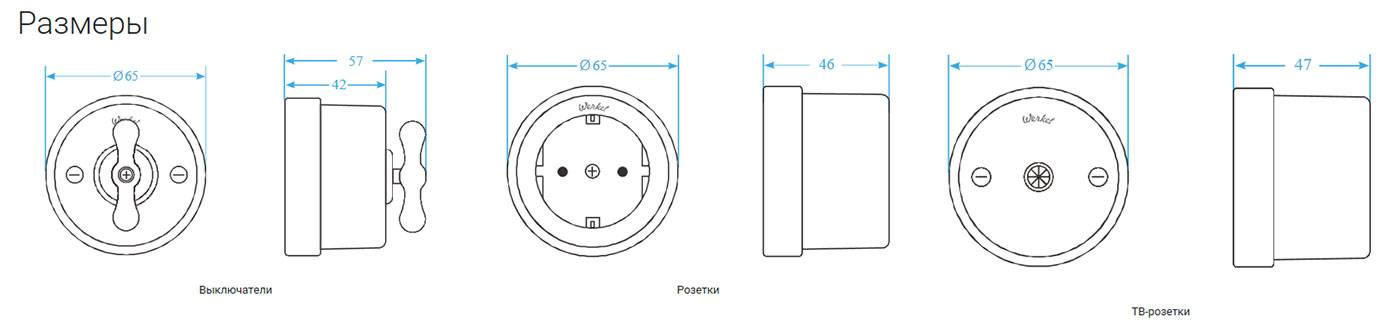

Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.

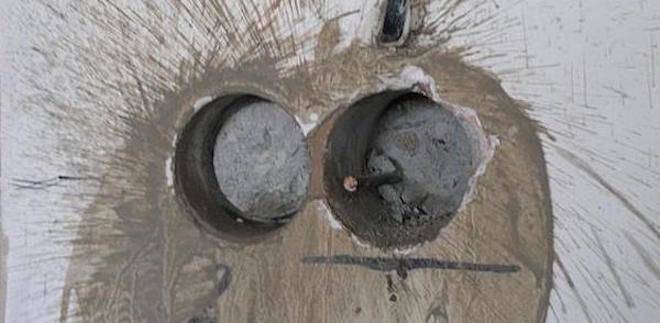

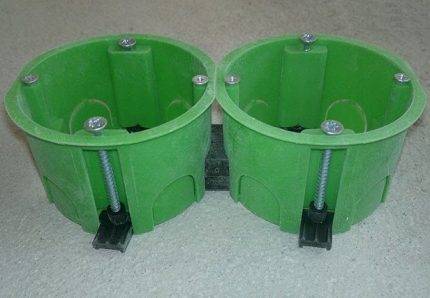

Особенности монтажа двойного подрозетника

Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.

Работы выполняют со следующим порядком:

  • Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.
  • Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.
  • Создают отверстия одним из способов, который был описан ранее.
  • Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.
  • Погружение провода внутрь одного из отверстий.
  • После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель

У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

Накладные розетки и выключатели: правила безопасного монтажа и подключенияВ зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине

У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

  • Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
  • Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
  • Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

  1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.

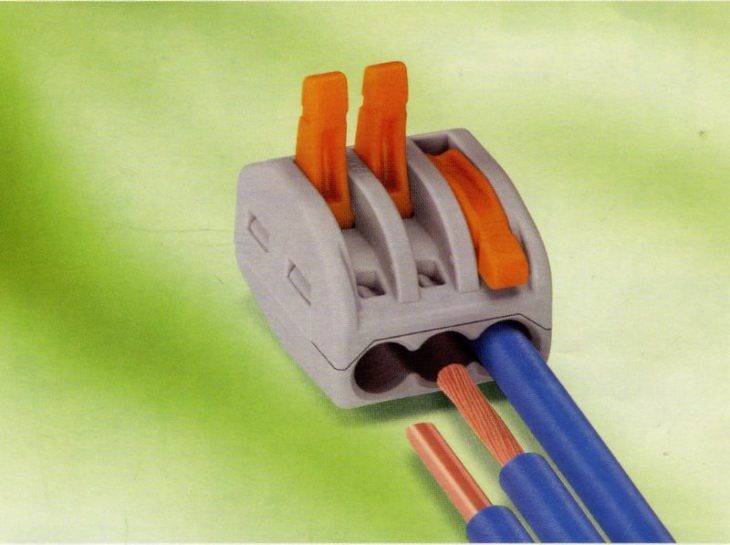

  5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
  6. Закрепляют корпус к стене или в подрозетник.
  7. Закрепляют лицевую панель.
  8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

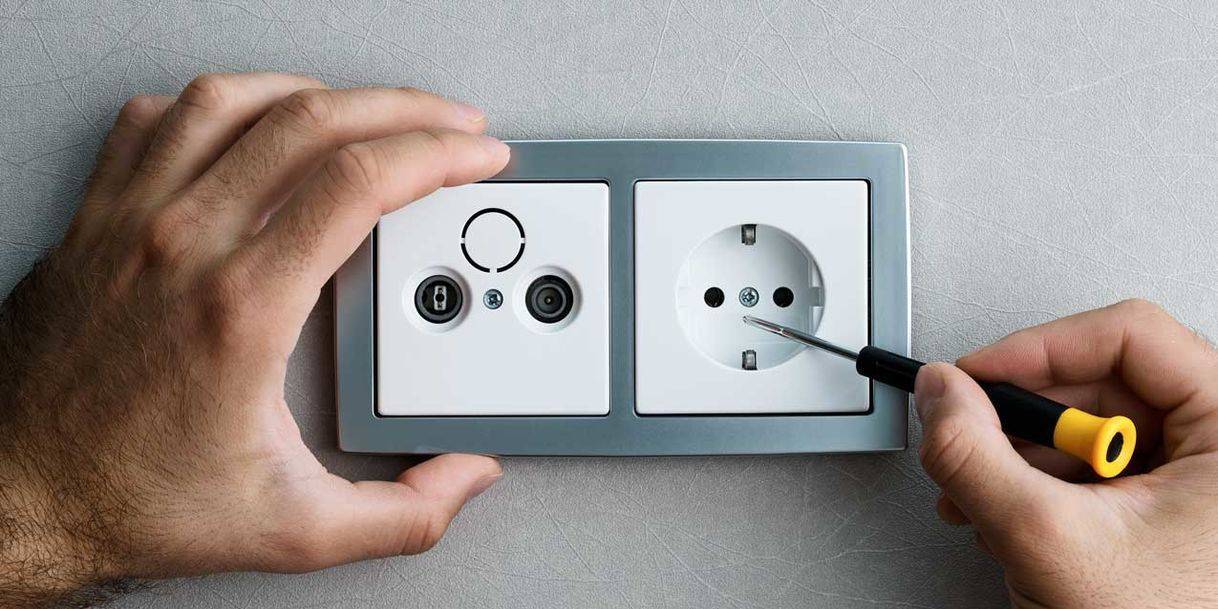

Накладные розетки и выключатели: правила безопасного монтажа и подключения

Схема подключения одноклавишного выключателя

Установка одноклавишного выключателя + схема

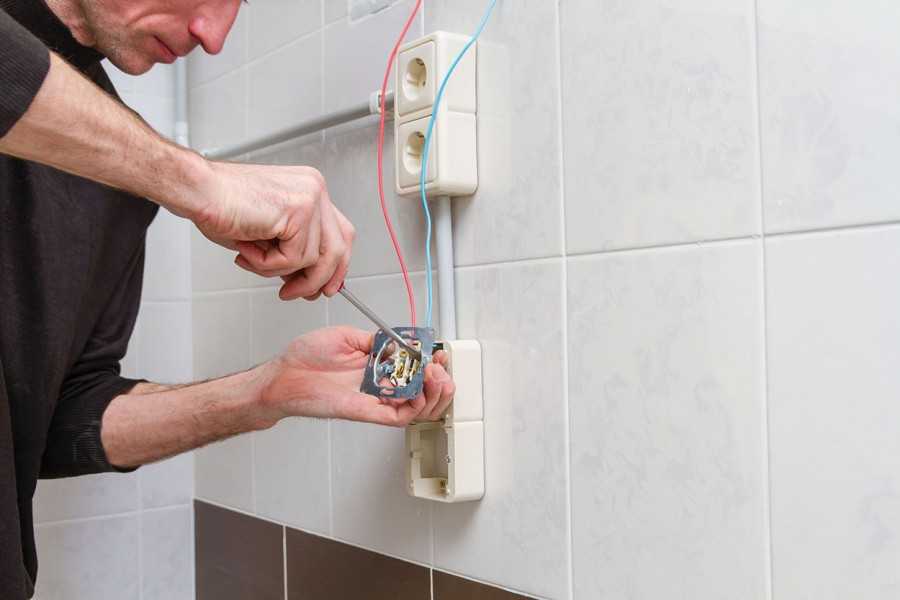

Установка накладного выключателя

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

  1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.
  5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
  6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
  7. Закрепляют корпус к стене или в подрозетник.
  8. Закрепляют лицевую панель.
  9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Установка двухклавишного выключателя + схема

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Оцените статью
