Выполнение монтажных работ

  • перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
  • плоскогубцами и кусачками;
  • стандартными бокорезами;
  • набором отверток.

Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.

Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.

При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.

Схема подключения проходного выключателя одноклавишного: разбор схемы и порядок выполнения работ

Установка проходного выключателя

На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.

При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.

После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.

Установка внутреннего выключателя

Установка выключателя для скрытой проводки, невозможно осуществить без инструментов, с помощью которых можно сделать углубления в стене. Для установки электрической арматуры этого типа понадобятся следующие инструменты и приспособления:

  • Электрическая дрель или перфоратор.
  • Короновидная насадка для изготовления отверстий для подрозетника.
  • Зубило и молоток.

Из материалов потребуется приобрести:

  • Двужильный медный провод.
  • Подрозетник.
  • Выключатель скрытого типа.
  • Гипсовую шпаклёвку.
  • Шпатель.
  • Шлицевая отвёртка.
  • Индикаторная отвёртка

Установка выключателя своими руками осуществляется в такой последовательности:

Следует выбрать место для установки. Для удобного использования этой модификации электрических устройств, наиболее подходящей высотой, является 100 см от уровня пола.
Необходимо определить местонахождения ближайшей распределительной коробки, от которой будет подводиться электричество к осветительному прибору. В распределительной коробке, следует определить какой провод, является фазным, а какой «0». Это необходимо сделать для того, чтобы пустить на контур электротехнического устройства, фазный провод, который находится под напряжением. Такой вариант установки выключателя, позволит легко обесточить участок проводки, когда потребуется заменить элементы освещения. Чтобы определить наличие фазного напряжения в проводнике следует воспользоваться специальным прибором, который называется индикаторной отвёрткой. Этот инструмент позволяет без труда определить наличие электрического тока в проводе. Если прикоснуться жалом индикаторной отвёртки к оголённому проводнику, то при наличии электрического тока, маленькая лампочка засветится, соответственно если индикатор не будет светиться, то это будет говорить о наличии нулевого провода

Данную работу необходимо осуществлять с предельной осторожностью, по причине наличия высокого напряжения на проводах в распределительной коробке.
Следует обесточить сеть, чтобы можно было безопасно провести проводку к месту монтажа. Для этого необходимо выкрутить пробки или отключить автоматы на входном электрическом щитке.
От распределительной коробки, до места установки, делается штроба, глубиной не более 25 мм

Ширина штробы, также не должна превышать значение в 25 мм, а расстояние от распределительной коробки до места установки, не должно быть более 3 метров.
В месте установки, с помощью дрели или перфоратора делается углубление короновидной насадкой. Затем внутренняя часть удаляется вручную с применением зубила и молотка.
В получившееся отверстие круглой формы устанавливается пластмассовый подрозетник, который фиксируется с помощью гипсовой шпатлёвки.
От распределительной коробки к подрозетнику, ведётся медный двужильный провод, который подсоединяется одним контактом к фазному проводу электрической проводки, а другим концом соединяется с патроном лампы освещения.
Контактные провода заводятся в подрозетник, через отверстие, которое предварительно необходимо сделать в боковой части установочной коробки. Провода с помощью винтового крепления или зажимов, надёжно фиксируются к клеммам элемента электротехнической арматуры. После того как провод будет надёжно закреплён в выключателе, штроба заделывается гипсовым раствором.
Установка выключателя в монтажную коробку, должна осуществляться с помощью фиксирующих выдвижных «лапок», которые надёжно удерживают внутреннюю часть электротехнического устройства, от выпадения из отверстия во время эксплуатации. Прежде чем приступить к выполнению этой операции, необходимо снять декоративную накладную часть устройства, и надёжно зафиксировать выключатель в монтажной коробке. Для этого необходимо осуществить вкручивание двух винтов расположенных в боковых частях электрического элемента.
Когда внутренняя часть элемента электротехнической арматуры будет установлена по всем правилам, декоративная накладка присоединяется с помощью защёлки, которая установлена на корпусе электротехнического выключателя. Некоторые модели например, выполненные в ретро-стиле, оснащены винтовым механизмом для фиксации декоративной накладки.

В этом случае достаточно закрутить с помощью отвёртки болты удерживающие внешнюю часть устройства.

Когда элемент электрической арматуры будет установлен на место, необходимо включить электрический ток и проверить работоспособность электрического элемента.

Как правильно установить выключатель внутренней проводки видео смотрите ниже:

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. Как подключить проходной выключатель

Установка внешнего выключателя

Установка выключателя для открытой проводки, осуществляется намного проще, по причине отсутствия штробных работ. Для того чтобы подвести электрический кабель для открытого устройства, используется гофрированная пластмассовая трубка, которая закрепляется на стене или потолке, с помощью специальных клипс. Открытая проводка может быть помещена в прямоугольный канал, который должен быть изготовлен из негорючих материалов. Установка выключателя открытого типа осуществляется в такой последовательности:

  1. Перед тем как приступить к установке выключателя, определяется фазовая жила, которая подводится к месту монтажа электротехнического элемента.
  2. Полностью обесточивается электропроводка в доме.
  3. На поверхность стены устанавливается прокладка из негорючего материала. Если стена бетонная, и на стене нет обоев, то можно обойтись без прокладки. В этом случае, устройство открытого типа устанавливается непосредственно на поверхность стены.
  4. С выключателя снимается пластмассовая клавиша.
  5. К внутренней части, подсоединяется фазный провод и выход к осветительному прибору.
  6. Серединная часть фиксируется на прокладке или на бетонной стене с помощью шурупов. Установка выключателя на подрозетник, осуществляется с помощью шурупов, если внутренняя часть монтируется непосредственно на поверхность стены, то не обойтись без применения дюбелей.
  7. Устанавливается клавиша выключателя.

Затем, необходимо включить электричество и проверить выключатель, установка которого была успешно завершена.

Установка выключателя открытой проводки своими руками видео обязательно посмотрите:

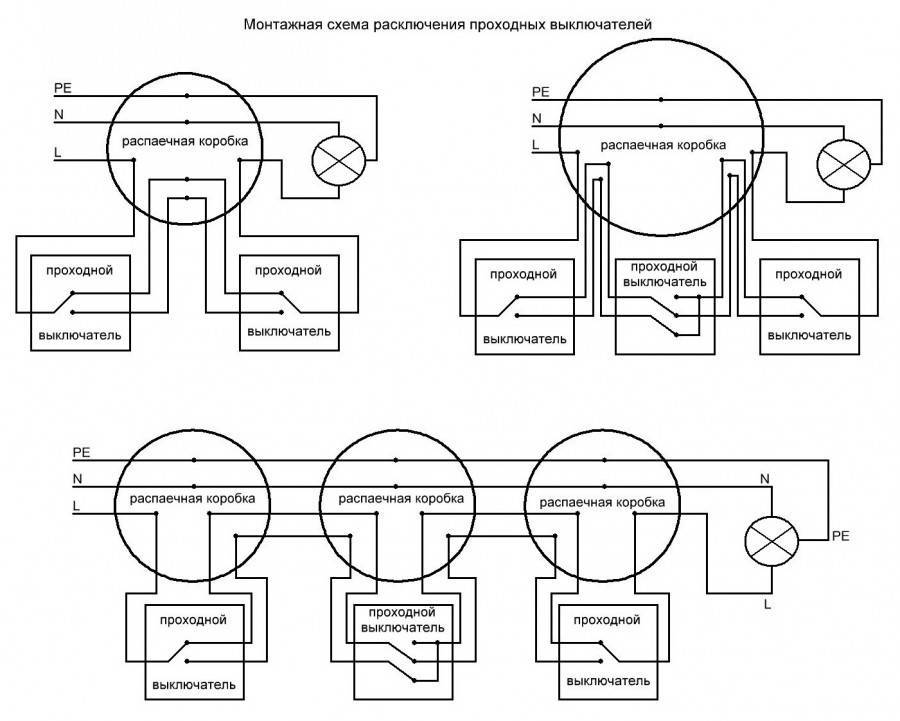

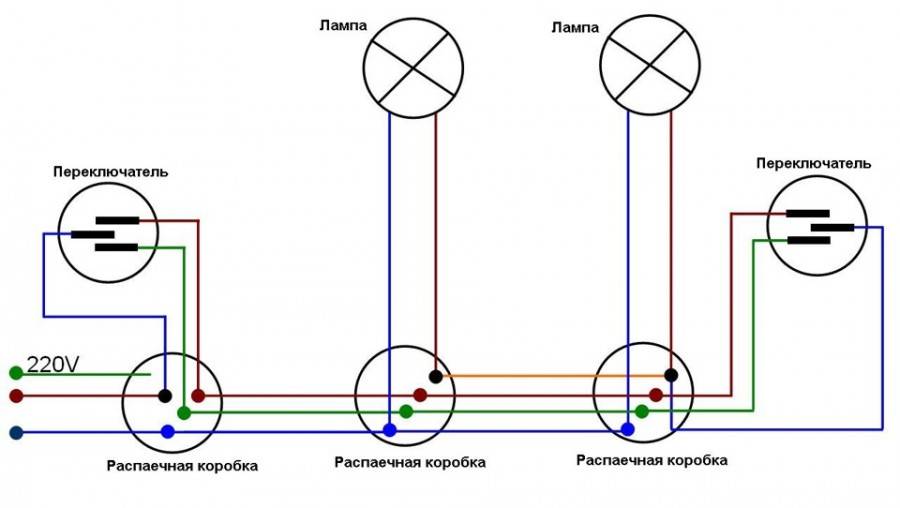

Схема подключений в распределительной коробке

Порядок расключения проводников в распредкоробке зависит от общей схемы системы освещения, но можно выделить общие принципы:

  • в коробку заводится кабель от распредщита содержащий фазный L, нулевой рабочий N и (не всегда) защитный PE проводники;
  • нулевой и защитный (если есть) проводники из коробки транзитом идут на нагрузки;
  • фазный проводник имеет разрыв и разветвляется на столько ветвей, сколько запитывается нагрузок;
  • кабель к каждому светильнику содержит фазную жилу, а также N и PE;
  • в разрыв фазы подключается коммутационный аппарат, к нему опускают кабель с количеством жил, равным количеству коммутируемых нагрузок плюс питающая фазная жила.

Схема подключения проходного выключателя одноклавишного: разбор схемы и порядок выполнения работРасключение распредкоробки с тремя независимыми нагрузками.

В качестве примера приведен достаточно сложный вариант – выключатель с тремя кнопками управляет тремя светильниками:

  • в коробку входит кабель с тремя жилами (включая PE);
  • к трехклавишному выключателю пущен кабель с 4 жилами (3+питающая);
  • к каждой нагрузке идет свой трехжильный кабель (если нет защитного проводника – двухжильный);
  • жилы N и PE соединяются и разветвляются в коробке.

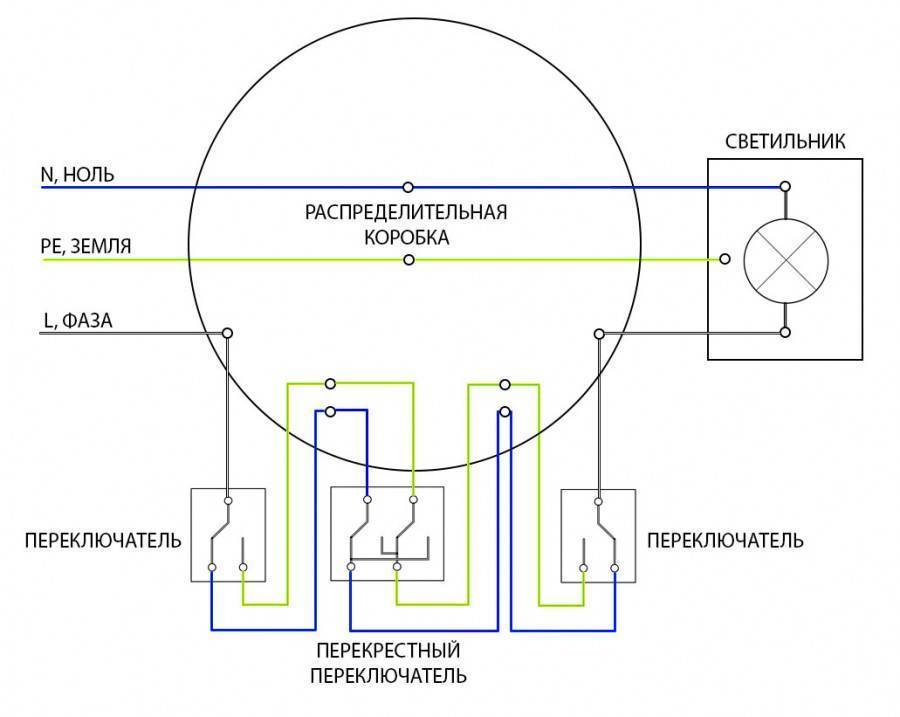

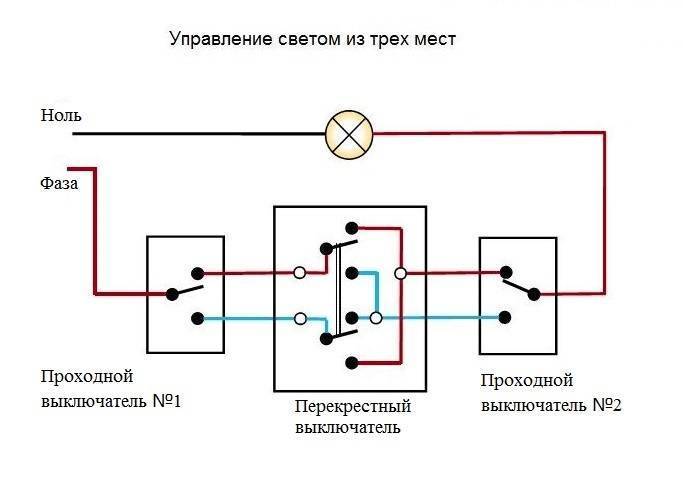

В случае применения проходных и перекрестных выключателей для управления лампами с нескольких мест, большая часть схемы собирается шлейфом.

Схема подключения проходного выключателя одноклавишного: разбор схемы и порядок выполнения работРасключение проводников в распаечной коробке для управления светом с трех мест.

Также в этом случае возможна прокладка проводниковой продукции без использования распредкоробки.

Общий принцип подсоединения

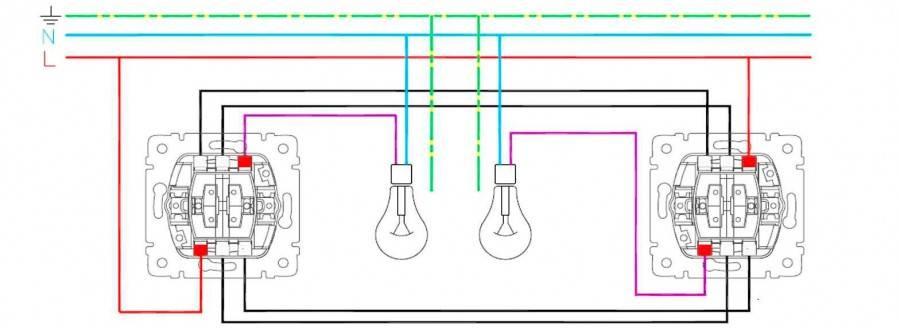

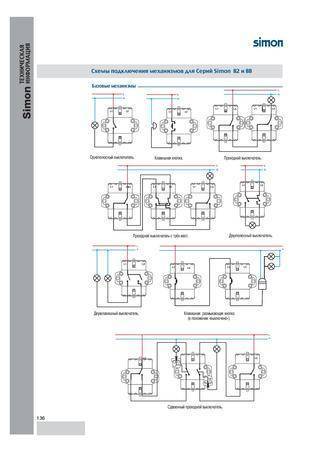

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют отметок «вкл.» и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

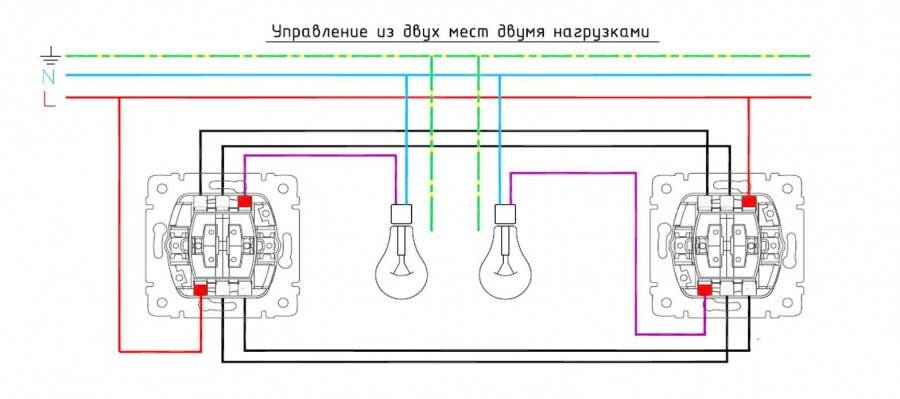

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

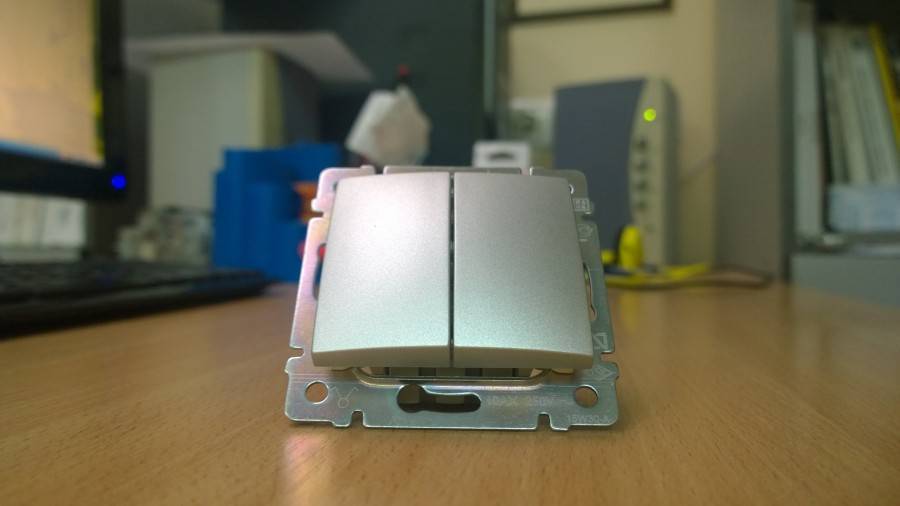

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

  1. Подключение фазных проводов.
  2. Подсоединение промежуточных электрокабелей.
  3. Подсоединение выходных электропроводов.
  4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

  • отвертку для плоского и фигурного шлицов;
  • монтажный нож для зачистки электропроводов;
  • бокорезы;
  • уровень;
  • гаечные ключи (необходимые для монтажа некоторых люстр);
  • пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Процесс переделки — доступно каждому!

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга. Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужен проходной выключатель и как он работает

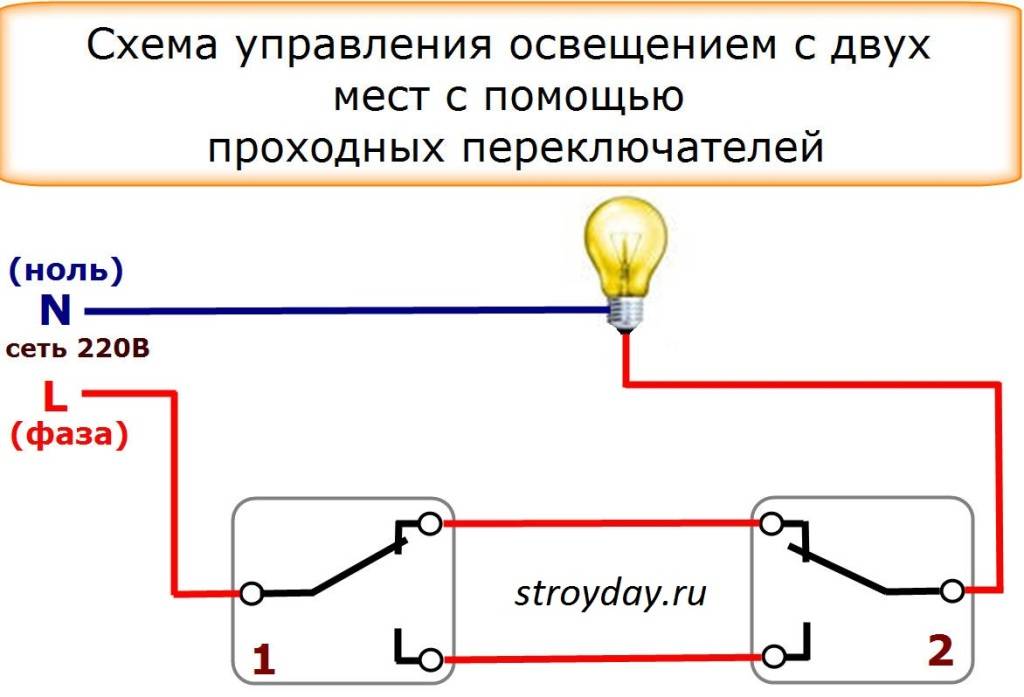

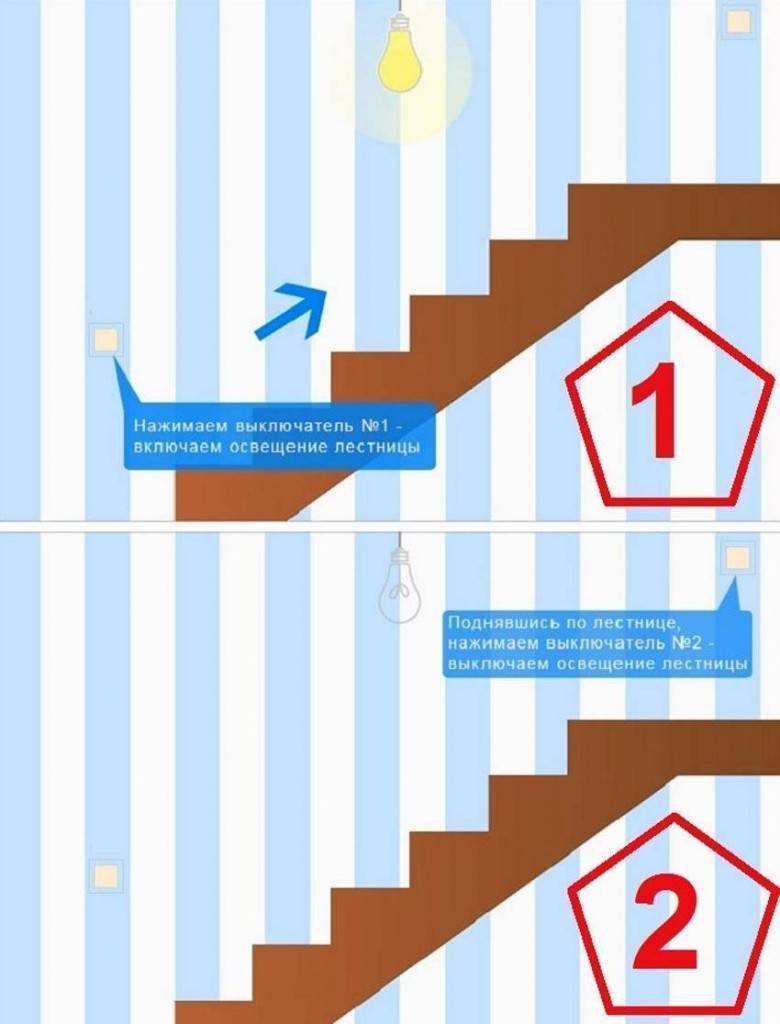

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

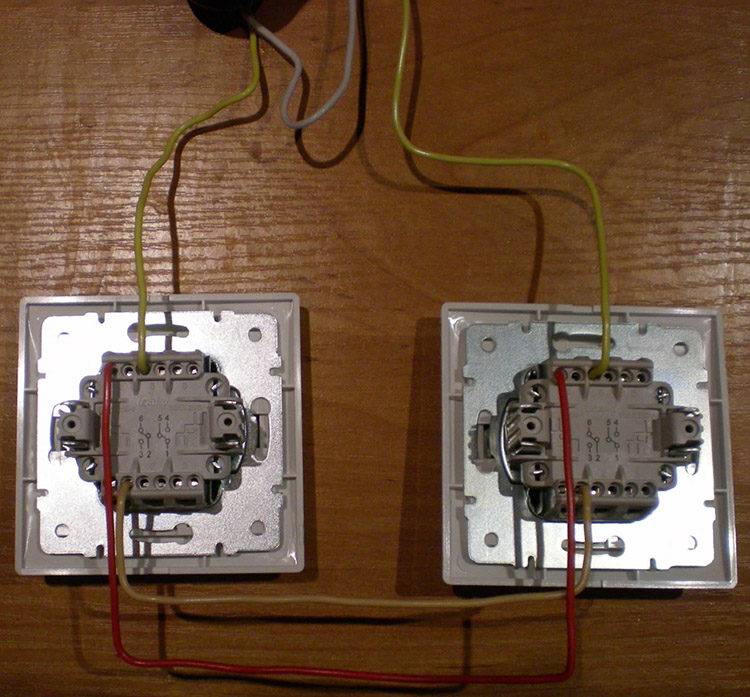

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

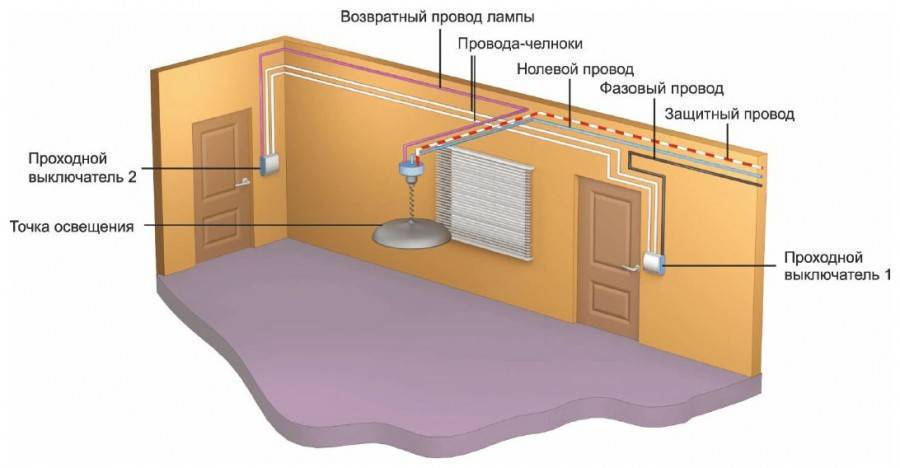

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Оцените статью
