Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

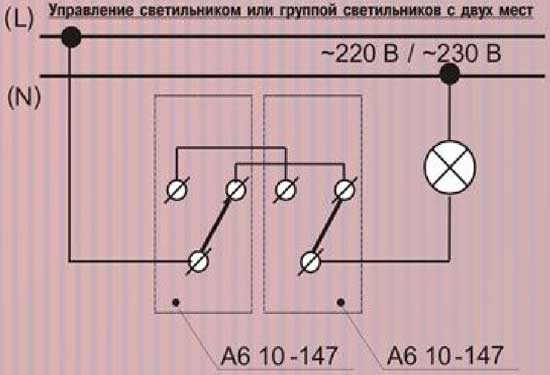

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

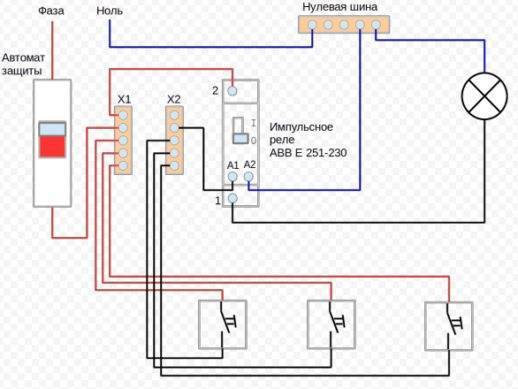

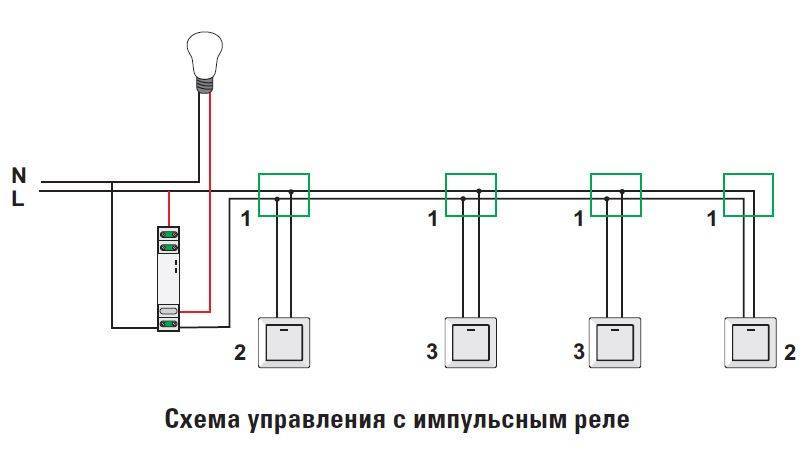

Общая схема управления освещения при помощи импульсного реле выглядит так:

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

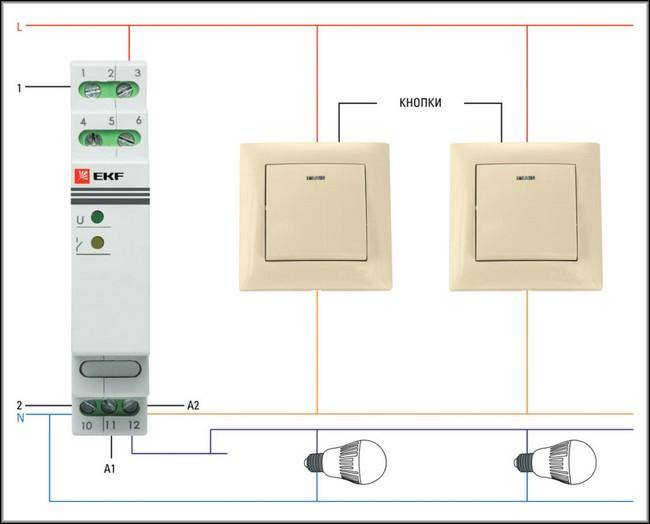

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение
Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение
Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

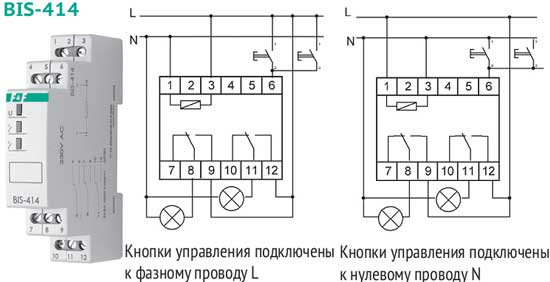

Импульсное реле BIS-414

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

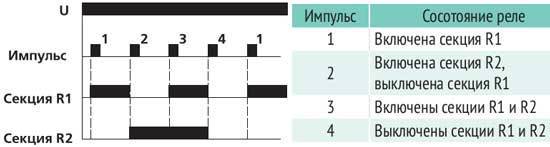

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

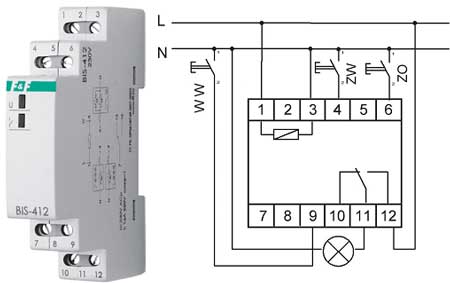

Импульсное реле BIS-412

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

Параметр BIS-411 BIS-412 BIS-413 BIS-414
Напряжение питания 230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А 16 2×8
Контакт:Z — замыкающийP — переключающий 1P 2×1P
Ток управления, мА 0,5–1
Задержка включения, с 0,1–0,2
Задержка выключения (регулируемая), мин 1–12
Сигнализация питания зелёный светодиод
Сигнализация включения нагрузки жёлтый светодиод 2 жёлтых светодиода
Диапазон рабочих температур, °C от –25 до +50
Потребляемая мощность, Вт 0,8
Габариты (Ш×В×Г), мм 17,5×90×63
Тип корпуса 1S
Подключение винтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).

Советую почитать:

Применение и схема управления независимым расцепителем

Что делать, если у вас постоянно пропадает фаза?

Управление освещением в проходном коридоре

Как подключить чайник, микроволновую печь и холодильник?

Вопросы и практические советы

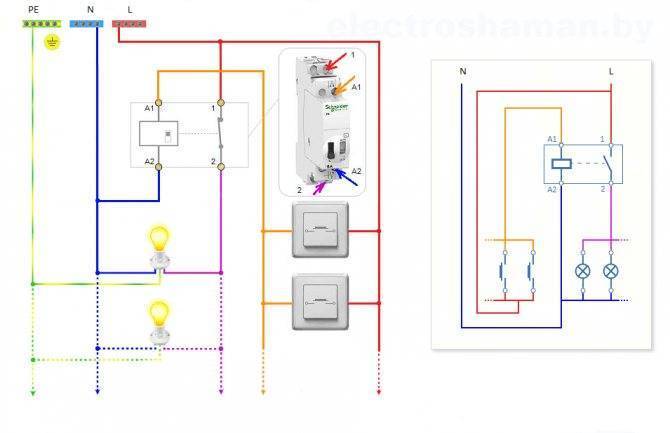

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Систему управления освещением на импульсных реле уже нельзя назвать каким-то ноу-хау. Появилась она очень давно.

Однако широкая практика внедрения и использования бистабильных реле, так их еще называют по-научному, вместо старых проверенных временем проходных выключателей, получает все большее распространение именно сейчас.

Конечно, есть и более современные устройства, основанные на управлении по Wi-Fi сигналу или подключенные к ПЛК (PLC), однако импульсники (блокировочные реле) более доступны по деньгам широкому кругу рядовых пользователей.

Популярные статьи  Встраиваемые посудомоечные машины Bosch (Бош) 60 см: ТОП лучших моделей на рынке

В среднем их цена колеблется в пределах 1000 — 1500 рублей за штуку, в зависимости от производителя и функциональности (встроенный таймер, функция центрального управления и т.п.)

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

А еще они более ремонтно-пригодны. При выходе из строя какой-то одной релюшки, у вас перестанет работать всего лишь одна зона освещения, а не пропадет свет во всем доме, как это будет с PLC.

Давайте рассмотрим, как это все работает, по каким схемам подключается и постараемся разобраться, лучше это или хуже проходных выключателей.

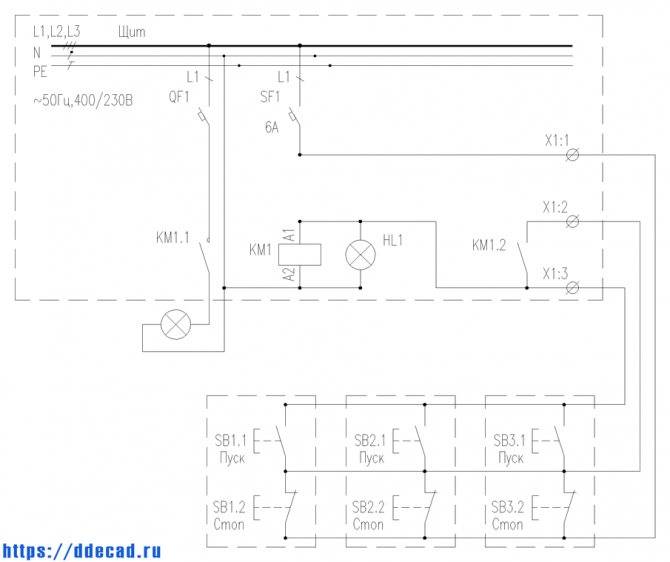

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

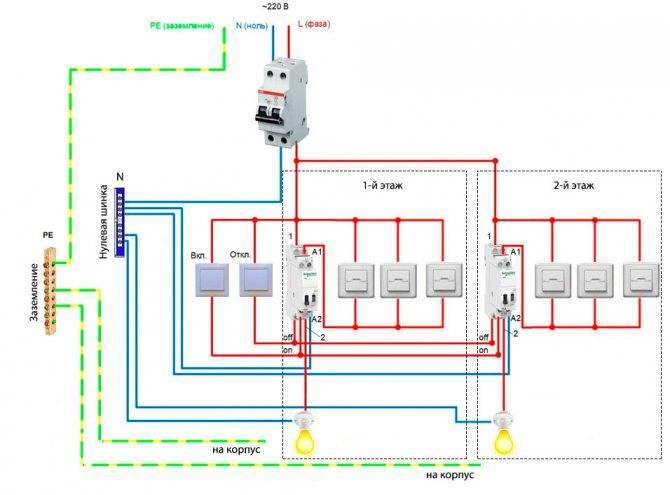

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

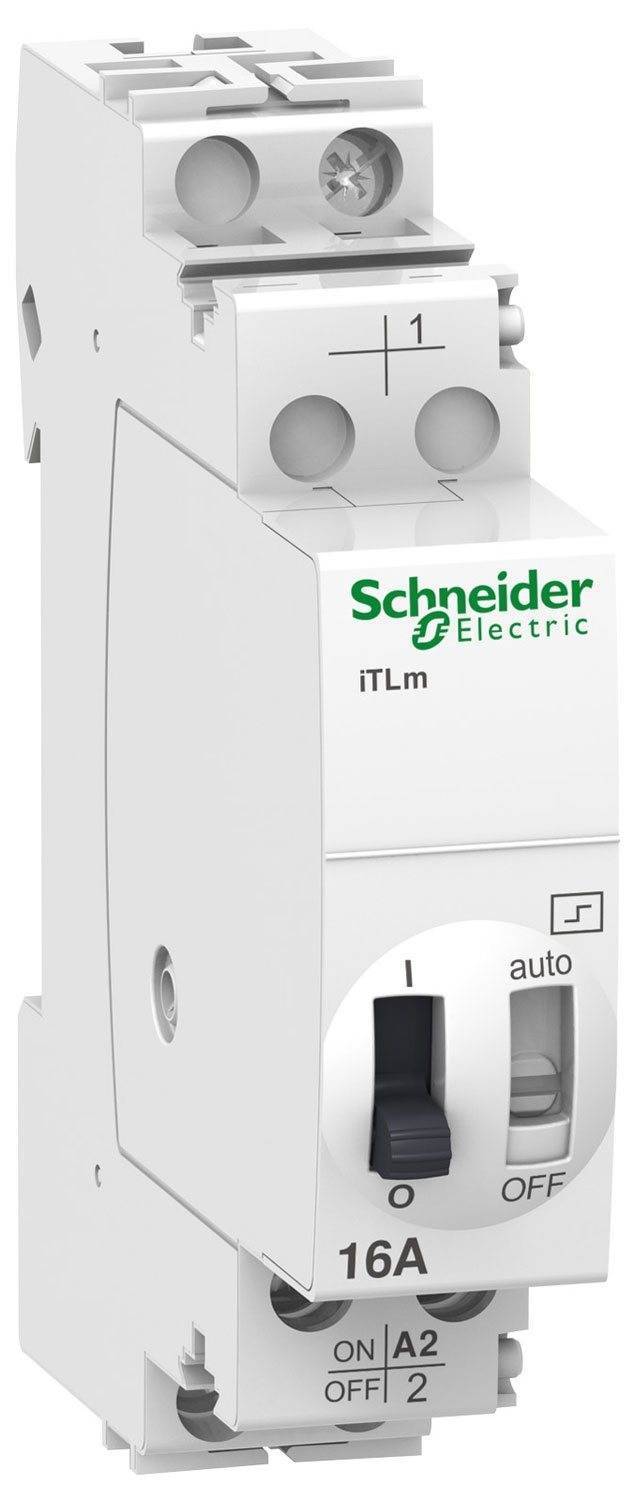

Схема №2 — с центральным управлением У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

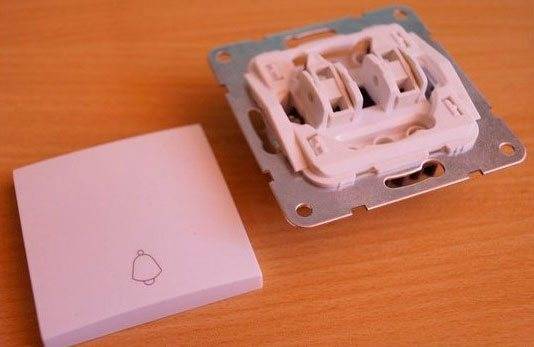

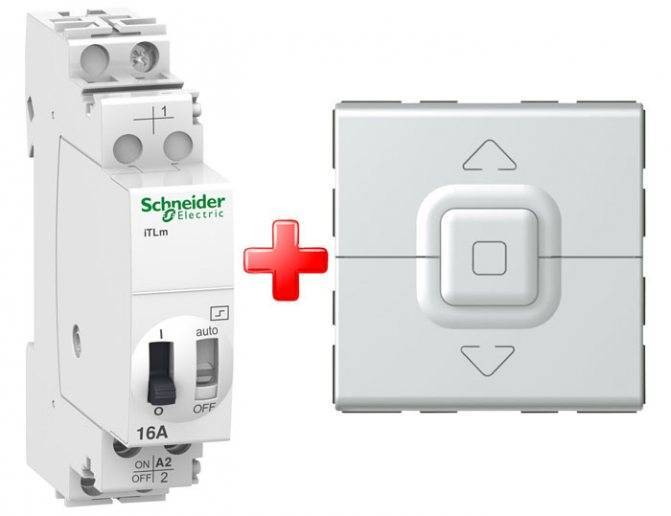

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

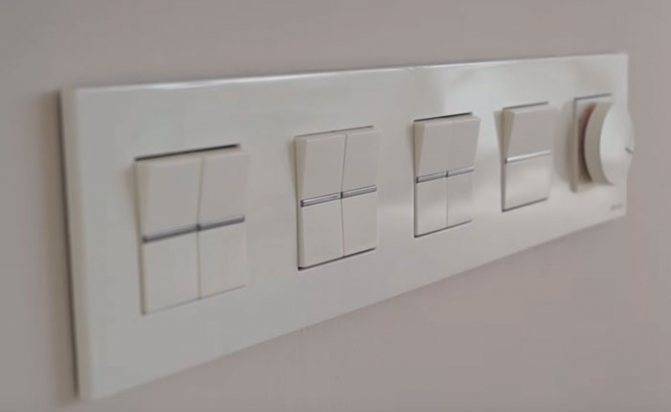

Есть и двухклавишные кнопки в одном корпусе.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

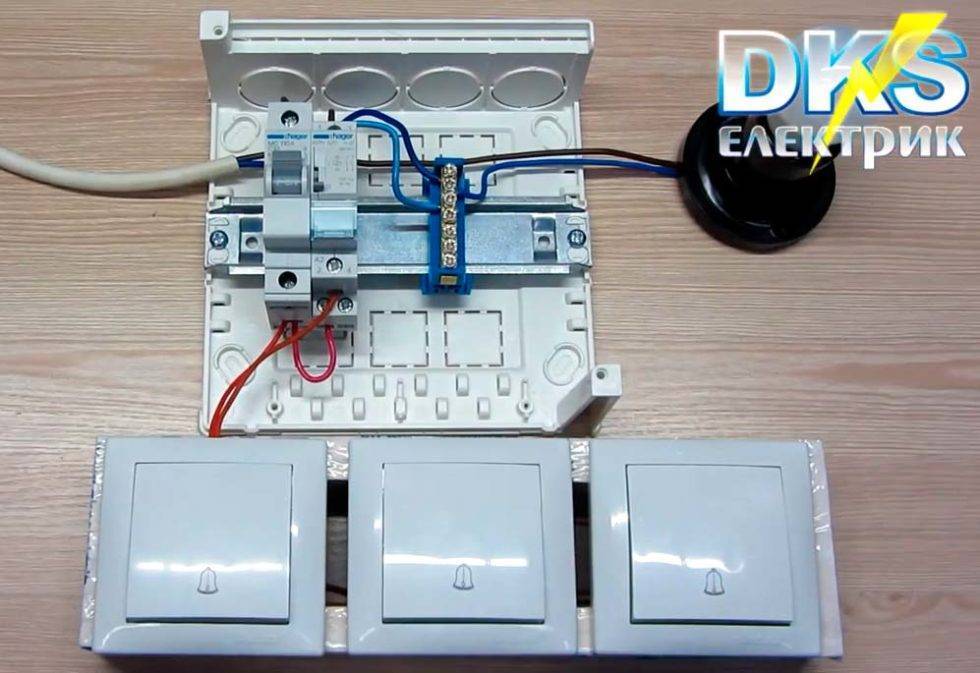

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Безопасная схема подключения обычного бистабильного реле для управления очень мощными потребителями по науке

Выходные контакты любого импульсного модуля ограничены величиной коммутируемого тока. Популярными номиналами считаются 10 и 16 ампер. При их превышении со временем контакты выгорают. Реактивная нагрузка электродвигателей значительно ухудшает их возможности.

Для таких ситуаций выпускают импульсники с возможностью коммутаций нагрузок 20, 32 и 63 ампера. Их придется поискать, но в определенных случаях можно обойтись обычным промежуточным элементом — магнитным пускателем или даже контактором.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Здесь силовой выходной контакт импульсного модуля управляет обмоткой пускателя, а мощный контакт последнего, специально предназначенный для коммутации повышенных нагрузок, запускает или останавливает электродвигатель.

В этой схеме для подключения и работы двигателя может потребоваться отдельный силовой кабель. Рассчитывайте и подбирайте его по нагрузке.

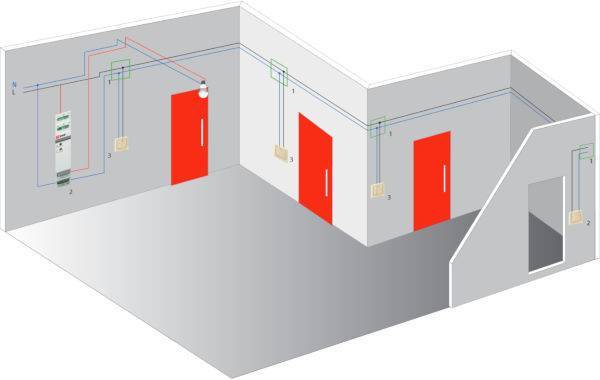

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

  • Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
  • При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

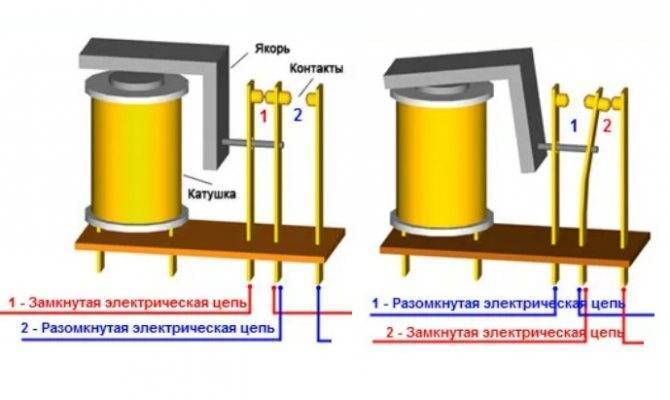

Принцип действия обычного электромагнитного реле

  • Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
  • Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Популярные статьи  Как сделать пуфик в османском стиле

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

  • Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
  • От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

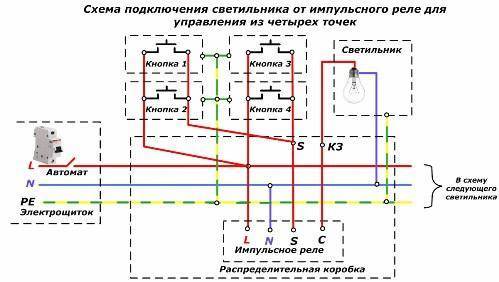

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

ТОП-2 разновидности импульсных реле(далее И.Р.)

Бистабильными реле называют устройства, способные находиться в двух фиксированных (стабильных) состояниях. В связи с особенностями применения их также называют иногда «блокировочными реле», потому что они призваны блокировать сеть в одном состоянии. Между ними существуют более существенные и глобальные отличия, на основе которых выделяется две категории.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

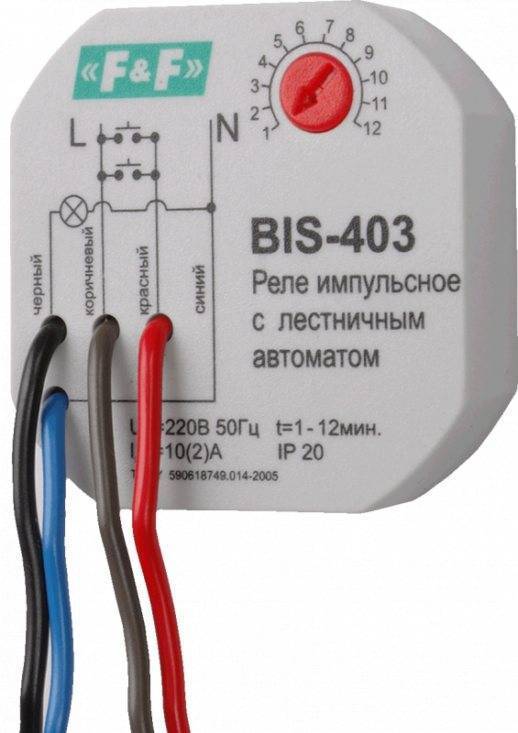

Реле BIS — 403

Электромеханические импульсные Р.

Устройства данного типа потребляют электроэнергию только в момент срабатывания. Блокировочный механизм повышает надёжность и способствует экономии электричества. Такая система также защищает от колебаний в сети и помех, приводящих к ложным срабатываниям.

Основные конструктивные элементы:

  • Катушка.
  • Контакты.
  • Кнопочный механизм с рычажками для включения/выключения.

Импульсные реле электромеханического типа считаются более надёжными и удобными в эксплуатации, потому что не боятся помех и не имеют особых требований по месту установки.

Схемы подключения реле для освещения

Электронные импульсные Р.

Отличительной особенность устройств данного типа является расширенный функционал за счёт использования микроконтроллеров. Распространённым примером является добавление таймера. Дополнительные функции помогают строить сложные системы освещения и прокладывать электропроводку удобным способом.

Основные конструктивные элементы:

  • Электромагнитная катушка.
  • Микроконтроллеры на печатной плате.
  • Диодные запоры и полупроводниковые ключи.

Импульсные реле электронного типа более популярны за счёт вариативности. На выбор предлагаются изделия для систем освещения любой сложности. Модели подбираются под конкретное напряжение — 12V, 24V, 130V, 220V. По способу установки они делятся на DIN-стандартные, предназначенные для электрощитов, и обычные, имеющие иные способы монтирования.

Импульсное реле — интересный элемент электросети, но не стоит забывать о дополнительных модулях:

  • Индикаторы работы сети (состояние освещения).
  • Механический рычаг для ручного переключения.
  • Программируемый таймер.

Они сделают систему освещения более сложной, но удобной при постоянной эксплуатации.

Из-за большого разнообразия моделей становится сложно подобрать подходящее реле

При выборе такого элемента для своего системы освещения следует обратить внимание на основные характеристики:

  • Количество контактов и их положение.
  • Допустимое напряжение и сила тока в управляемой сети.
  • Сила тока, необходимая для срабатывания катушки.
  • Напряжение и продолжительность управляющего сигнала.
  • Максимальное число выключателей, которые можно подключить к одному реле.

На последний параметр нужно обратить особое внимание. При использовании одновременно нескольких выключателей со светодиодной подсветкой импульсное реле электронного типа может давать ложные срабатывания

Светодиоды создают колебания, которые чувствительны катушки часто срабатывают.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение
Схема подключения электронного импульсного реле

Советы и рекомендации

Перед приобретением и установкой импульсного реле нелишним будет ознакомиться с наиболее распространенными ошибками, которые могут возникнуть на данном этапе. Опытные мастера, которые занимаются установкой коммутационных систем этого типа, часто советуют придерживаться следующих рекомендаций:

  • Если приобретается электронное реле импульсного типа, то лучше отдать предпочтение моделям, оснащенным таймером. Благодаря наличию этой функции можно задать автоматическое отключение электроэнергии после определенного промежутка времени. Такая функция будет очень полезна для организации освещения на улице, а также в помещениях, которые посещаются часто, но ненадолго.
  • Если планируется устанавливать выключатели (кнопки) с подсветкой, то следует заранее уточнить у продавца возможность работы реле с такими элементами электрической арматуры. Многие ИР очень чувствительны к появлению даже незначительного тока в электрической цепи и наличие резистивного элемента приведет к активации системы. Кроме того, прибор может испортиться, ведь катушка будет находиться постоянно под напряжением.
  • Во время выполнения монтажных работ, все детали по которым движется электрический ток, должны быть хорошо изолированы. Для этой цели можно использовать специальные термоусадочные кембрики, а также ПВХ-изоленту.
  • Если в доме есть маленький ребенок, то лучше установить кнопки для активации реле повыше. Такие изделия хорошо изолированы и практически безопасны во время эксплуатации, но дети часто начинают играть с кнопочками подолгу удерживая их во включенном состоянии. Подобные действия часто приводят к выходу из строя импульсные реле электромеханического типа.
  • Большая часть моделей импульсных реле с катушкой рассчитана на 220 В. Такие изделия очень просто подключить к электрической сети, но если необходимо обеспечить высокий уровень безопасности во влажных помещениях, то следует выбирать модели на 12 или 24 Вольта.
  • Если необходимо установить несколько импульсных реле, которые будут использоваться для выключения различных световых приборов, то следует выбирать модели с центральным управлением. Такое устройство можно принудительно выключить, подав на один из его контактов электрический ток. Следовательно, если соединить с одним выключателем несколько таких элементов, то можно одним нажатием кнопки погасить весь свет в доме.
  • Если нет желания или возможности приобретать новые кнопки для включения света посредством импульсного реле, то можно переделать обычные выключатели. Для этой цели необходимо установить небольшие пружины под клавиши, чтобы после прекращения нажатия они возвращались в исходное положение.
  • При установке большого количества импульсных выключателей, для экономии места, кнопки можно располагать в одном подрозетнике.
Популярные статьи  Можно ли подключить газ к незарегистрированному дому: особенности подключения и оформления “недостроя”

Импульсное реле является очень интересным по своей конструкции и функционалу изделием, которое можно и нужно использовать для организации более комфортного управления осветительными приборами. Если будет выбрано качественное устройство, а установка изделия будет осуществлена без ошибок, то такая система прослужит в течение многих лет.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение
При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

  1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
  2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
  3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
  4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение
При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

  • исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
  • промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
  • управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

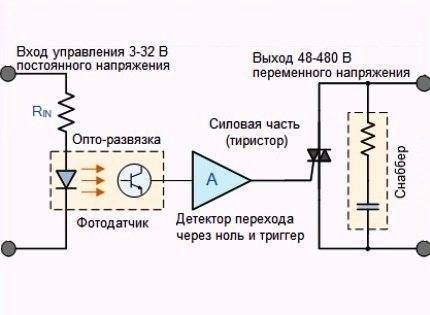

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы, делитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Расскажите о том, как выбирали и устанавливали импульсный выключатель.

Оцените статью
Adblock
detector
