Калькулятор расчета необходимой производительности насосной станции — с необходимыми пояснениями

Автономная система водопровода, завязанная на установленную в доме насосную станцию – чрезвычайно удобная в эксплуатации схема. Всегда обеспечивается необходимый напор на любой из точек потребления, создается минимально необходимый запас воды. Но все это будет действительно так, если приобретённая установка соответствует условиям ее использования.

Калькулятор расчета необходимого напора для насосной станцииКалькулятор расчета необходимой производительности насосной станции

Приобретение качественной насосной станции – достаточно дорогое «удовольствие», и оно должно производится «с умом», то есть на основании специфических критериев выбора подобного оборудования.

Один из ключевых параметров – это производительность, то есть способность прибора перекачать определённое количество воды в единицу времени.

Чтобы определиться с этой характеристикой, можно применить расположенный ниже калькулятор расчета необходимой производительности насосной станции.

Необходимые пояснения по расчету – прилагаются.

Пояснения по проведению расчета производительности насосной станции

При выборе насосной станции оценивается целый ряд параметров. Так, например, необходимо, чтобы глубина всасывания соответствовала реальным условиям эксплуатации, а создаваемый напор обеспечивал корректную работу всего сантехнического оборудования и бытовых приборов (по ссылкам размещены соответствующие калькуляторы расчета).

Но в доме могут одновременно задействоваться несколько точек потребления воды, и будет крайне неудобно, если открытие крана в каком-нибудь одном месте лишает возможности пользоваться водой в другом. Одним словом, необходимо, чтобы подаваемого насосной станцией объема воды было достаточно для обеспечения одновременной работы максимального количества точек водоразбора.

Правила пользования калькулятором просты – необходимо просто указать тип, наличие и количество приборов в доме. У каждого из них есть свои нормы расхода воды (литров в секунду). Суммирование расходов с последующим учетом коэффициента вероятности и даст требуемый результат. Он, для удобства, будет показан в нескольких единицах измерения: литры в секунду, литры в минуту и кубометры в час.

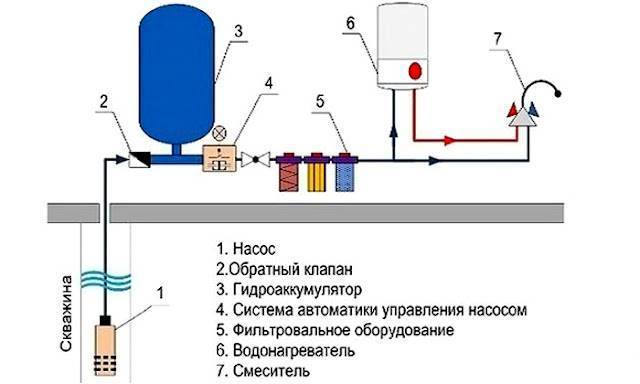

Насосная станция для домашнего водопровода

В наше время в магазинах представлен очень широкий ассортимент подобного оборудования – есть возможность подобрать оптимальную модель под конкретные условия эксплуатации. Что необходимо учитывать при выборе насосной станции – в специальной публикации нашего портала.

Определение емкости накопителя

В общем случае минимально допустимая емкость накопителя зависит от его площади, а также от заглубления насосного агрегата. Чем глубже погружен насос, тем меньший объем резервуара требуется. Заглубление агрегата зависит от требований производителя и определяется характеристиками изделия. При наличии охлаждающего модуля, насосный агрегат монтируется выше уровня улитки. В этом случае исключается возможность захвата воздуха. При отсутствии в конструкции охлаждающего кожуха, агрегат должен полностью опускаться в жидкость. Соответственно, минимальный уровень стоков в накопителе повышается.

Калькулятор расчета необходимого напора для насосной станции

Напор насосного оборудования циркуляционного типа

Напор создается од действием насосного устройства для того чтобы противостоять гидродинамическим потерям, возникающим в трубах, радиаторах, вентилях, соединениях. Другими словами, напор – величина гидравлического сопротивления, которое агрегат должен преодолеть. Для обеспечения оптимальных условий для перекачки теплоносителя по системе показатель гидравлического сопротивления должен быть меньше показателя напора. Слабый водяной столб не сможет справиться с поставленной задачей, а слишком сильный — может стать причиной возникновения шума в системе.

Расчет показателя напора циркуляционного насоса требует предварительного определения гидравлического сопротивления. Последнее зависит от диаметра трубопровода, а также скорости перемещения по нему теплоносителя. Чтобы рассчитать гидравлические потери, нужно знать скорость движения теплоносителя: для полимерных трубопроводов – 0,5-0,7м/с, для труб, выполненных из металла, – 0,3-0,5м/м. На прямых участках трубопровода показатель гидравлического сопротивления будет находиться в пределах 100-150Па/м. Чем больше диаметр труб, тем меньше потери.

Для расчета потерь давления при сопротивлении местном применяют формулу:Z = ∑ζ x V2 x ρ/2

При этом ζ обозначает коэффициент местных потерь, ρ – показатель плотности теплоносителя, V – скорость перемещения теплоносителя (м/с). Далее необходимо суммировать показатели местных сопротивлений и величины сопротивлений, которые были рассчитаны для прямолинейных участков. Полученное значение будет отвечать минимально допустимому напору насоса. Если в доме сильноразветвленная система отопления, расчет напора следует произвести по каждой ветки отдельно.

— котел – 0,1-0,2; — теплорегулятор – 0,5-1; — смеситель – 0,2-0,4.

Как вариант можно рассчитать напор циркуляционного насоса для отопления по следующей формуле:Hpu =RxLxZF/10000 Калькулятор расчета необходимого напора для насосной станции

При этом Hpu – напор насоса, R – потери, которые были вызваны трением в трубах (измеряется Па/м, за основу можно принять значение 100-150 Па/м), L – протяженность обратного и прямого трубопроводов самой длинной ветки или сумма ширины, длины и высоты дома умножена на 2 (измеряется в метрах), ZF – коэффициент для термостатического вентиля (1,7), арматуры/фасонных деталей( 1,3), 10000 — коэффициент пересчета единиц (м и Па).

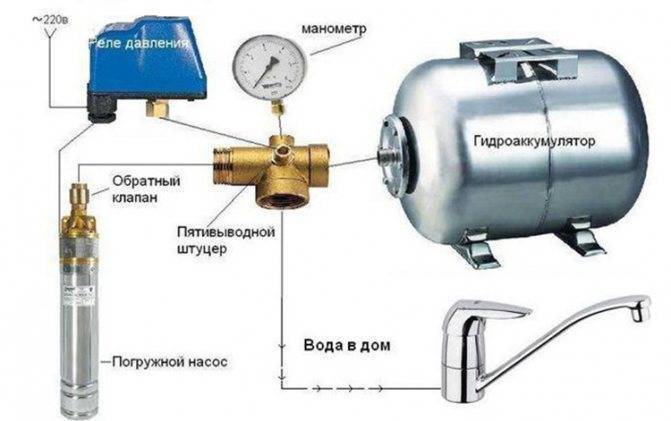

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным бакомИсточник vecu.ru

  • Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
  • Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

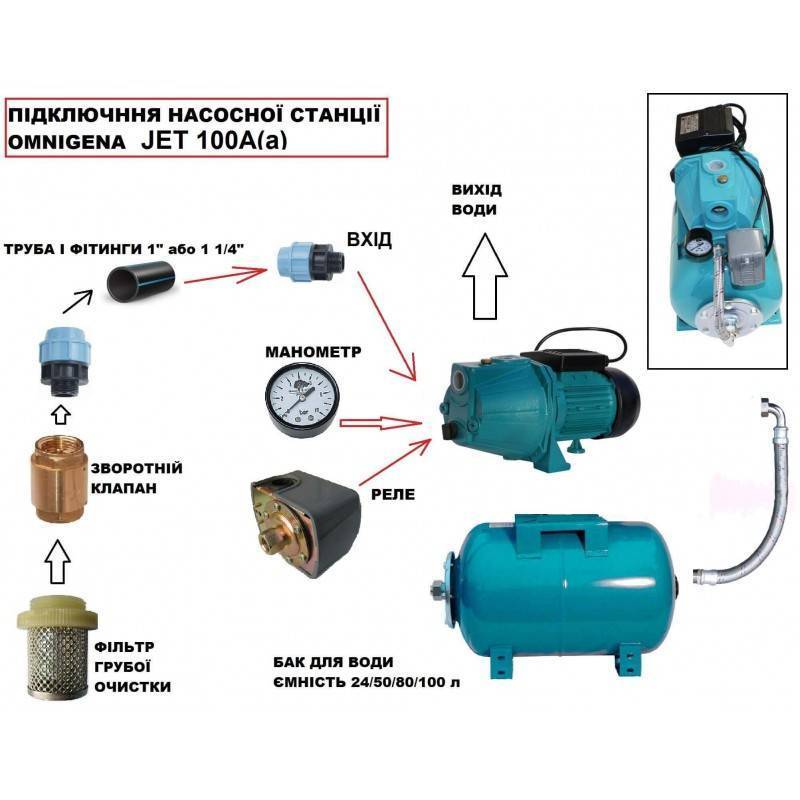

Подключение насоса

Для подключения насоса к системе водоснабжения в доме необходимо приобрести не только само оборудование, но и такие дополнительные материалы:

  • фильтр для очистки воды;
  • гофрированный шланг, благодаря которому будет осуществляться забор воды;
  • обратный клапан с фильтром;
  • шланг подачи воды;
  • коннекторы;
  • ФУМ-лента;
  • отвертка и крепеж;
  • ключи разводные;
  • немного воды.

Шаг 1. Для начала следует выбрать место, где будет установлен насос. Это должно быть теплое помещение, желательно – хозяйственная постройка или подвал. Также это может быть специально оборудованное маленькое помещение, построенное возле колодца. Оно должно иметь плотный пол (желательно – бетонный). К полу и прикручивается насос таким образом, чтобы был надежно зафиксирован.

Насос прикручивается

Шаг 2. На входной патрубок наматывается ФУМ-лента для уплотнения соединений.

Уплотнение входного патрубка

Шаг 3. Гофрированный шланг подходящего диаметра подсоединяется к входному патрубку.

Подсоединение гофрированного шланга

Встроенный фильтр

Шаг 4. На другой конец водовода прикручивается клапан, имеющий сетчатый фильтр.

Клапан с сетчатым фильтром

Шаг 5. Шланг опускается в скважину.

Шланг опускается в скважину

Шаг 6. Насос соединяется с системой водоснабжения с помощью специальных коннекторов.

Насос соединяется с системой водоснабжения

Шаг 7. Насос заполняется водой через отверстие подачи, крышку фильтра, заливную горловину. Шланг забора воды и корпус насоса должны быть заполнены жидкостью.

Заполнение насоса водой

Шаг 8. Закручивается выпускное соединение.

Закручивается выпускное соединение

Шаг 9. Кабель питания устройства подключается к розетке.

Подключение к электричеству

Шаг 10. Перед тем как запустить насос, необходимо открыть все краны в системе водоснабжения, чтобы выпустить воздух. Когда насос заработает и через него пойдет вода, краны можно закрыть.

Открывается кран

Видео – Установка насосной станции дома

Поверхностный насос – удачное решение для организации автономной подачи воды в дом. Пользоваться таким насосом несложно, а с установкой при соблюдении инструкции справиться можно самостоятельно. При бережной эксплуатации насос прослужит достаточно долго.

Выбор, установка и подключение поверхностного насоса

Использование поверхностного насоса для полива сада

Поверхностный насос

Пример работы поверхностного насоса

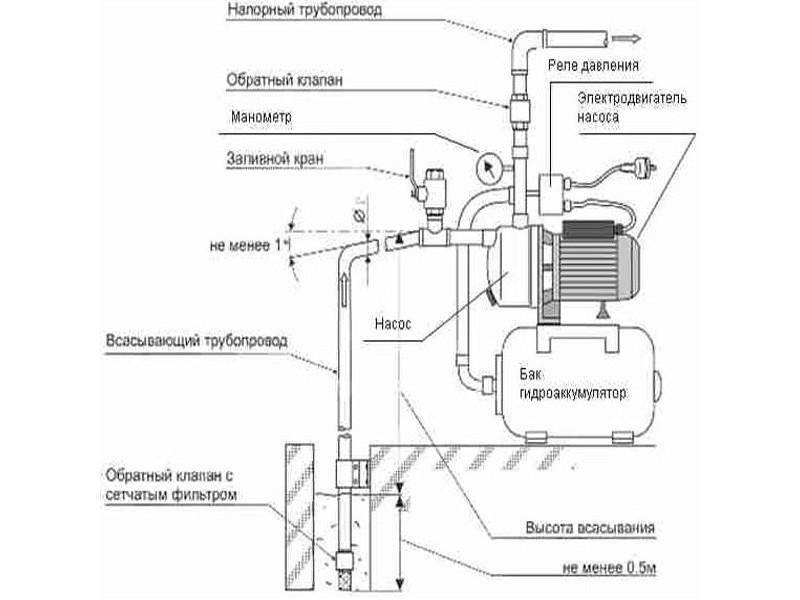

Схема поверхностного насоса

Работающий поверхностный насос

У поверхностных насосов много преимуществ

Центробежный поверхностный насос Водолей БЦ-1,2-1,8У1.1

Вихревой

Центробежный

Эжекторный

Принцип работы самовсасывающих насосов

Горизонтальный поверхностный насос центробежный

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Насосная станция с встроенным эжектором

Насосная станция

Насос прикручивается

Уплотнение входного патрубка

Подсоединение гофрированного шланга

Встроенный фильтр

Клапан с сетчатым фильтром

Шланг опускается в скважину

Насос соединяется с системой водоснабжения

Заполнение насоса водой

Закручивается выпускное соединение

Подключение к электричеству

Открывается кран

Насосная станция водоснабжения

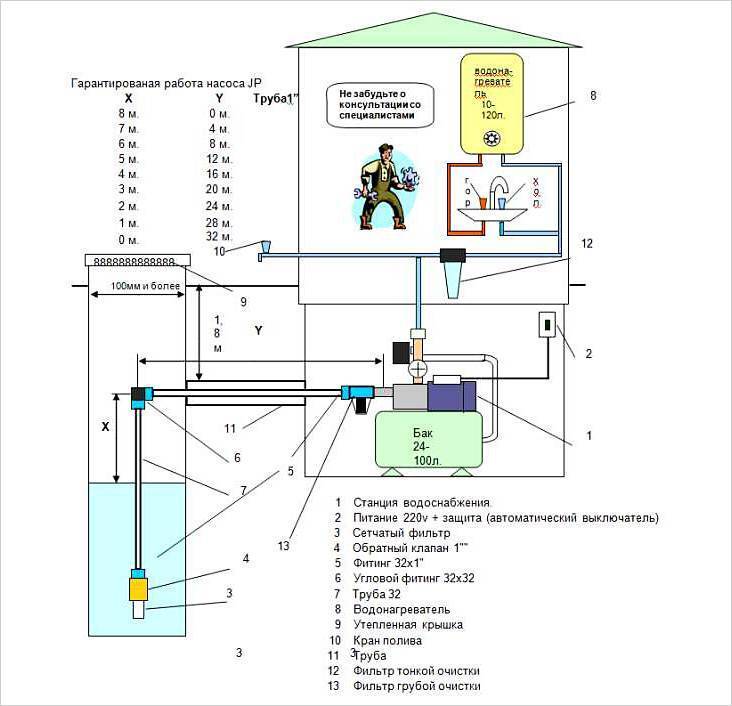

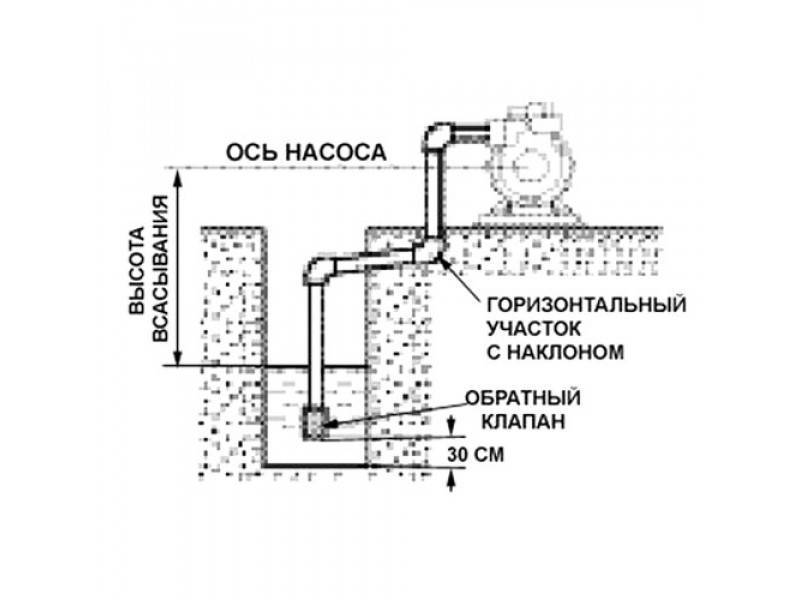

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца

Насос поверхностный Patriot PTQB70

Скачать проекты на колодцы, насосные станции и резервуары:

Типовой проект на водопроводные колодцы — 6 альбомов

Типовой проект на канализационные колодцы — 7 альбомов

Типовой проект на камеры и колодцы дождевой канализации — 6 альбомов

Типовые проекты на канализационные насосные станции — 57 альбомов

Проекты на водопроводные насосные станции (водозабор из водоема) — 17 альб.

Проекты на водопроводные насосные станции (водозабор из резервуара) — 12 альб.

Проекты на водопроводные насосные станции (водозабор из скважины) — 13 альб.

Типовые проекты на пожарные насосные станции — 42 альбома

Типовые проекты на резервуары — 31 альбом

Типовые проекты на нефтеуловители — 10 альбомов

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Выбор емкости гидроаккумулятора

Емкость гидроаккумулятора насосной станции определяет частоту включения оборудования. Практика показывает, что выбор емкости гидроаккумулятора для дачного дома следует производить, исходя из того, что для пятерых потребителей она должна достигать 50 литров, а минимальный объем мембранного резервуара для одного-двух пользователей равен 20 литрам. Потребители, располагающие насосными станциями с гидроаккумуляторами значительной емкости, имеют возможность существенно экономить электроэнергию за счет более редкого включения оборудования.

Следует учитывать, что количество воды в мембранном баке при стандартном режиме эксплуатации не превышает 1/3 от его объема. Таким образом, в 24-литровом резервуаре количеств воды не превысит 8 литров.

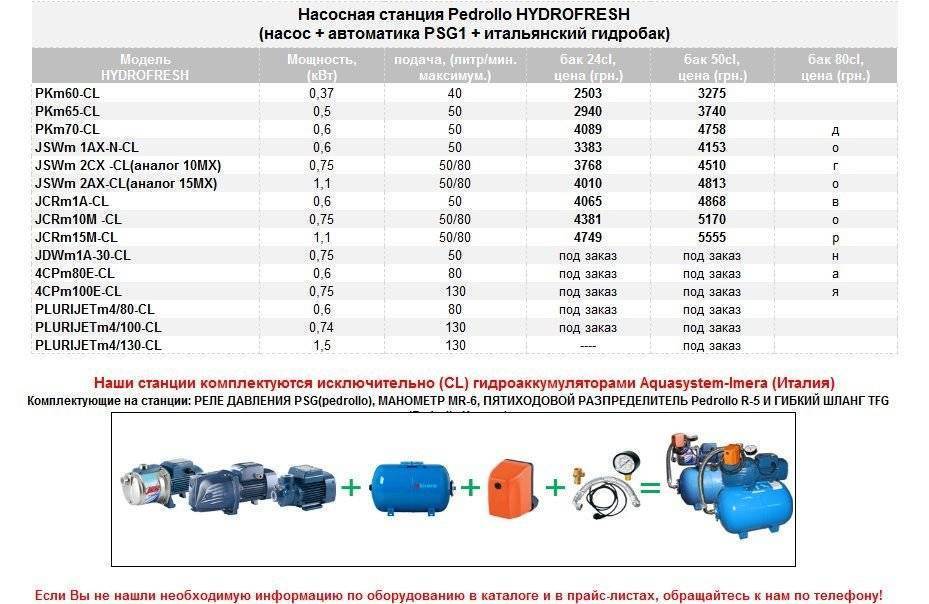

Корпорация Pedrollo предлагает насосные станции, объемы гидроаккумуляторов которых составляют:

  • 24 л — CPm 158-24CL, CPm 170-24CL, JCRm 1B-24CL, JCRm 1A-24CL, JCRm 10M-24CL, JCRm 15M-24CL, JSWm 1BX-24CL, JSWm 1AX-24CL, JSWm 10MX-24CL, JSWm 12MX-24CL, JSWm 15MX-24CL, PKm 60-24SF, PKm 60-24CL, PKm 65-24SF, PKm 65-24CL, JSWm 1CX-24SF, JSWm 1BX-24SF, JSWm 1AX-24SF, JSWm 10MX-24SF, JSWm 12MX-24SF
  • 50 л — JCRm 10m/50CL, JCRm 15m/50CL, JCRm 1A/50CL, JSWm 1A/50CL
  • 60 л — JSWm 10MX-60CL, JSWm 12MX-60CL, JSWm 15MX-60CL
  • 80 л — JCRm 10m/80CL, JCRm 15m/80CL, Jswm 10mx/80CL, JSWm 15mx/80CL
  • 100 л — PLURIJETm 4/130-100CL, JCRm15Н/100CL, JCRm15М/100CL, JSWm15H/100CL, JSWm15M/100CL.

Необходимые данные для ввода

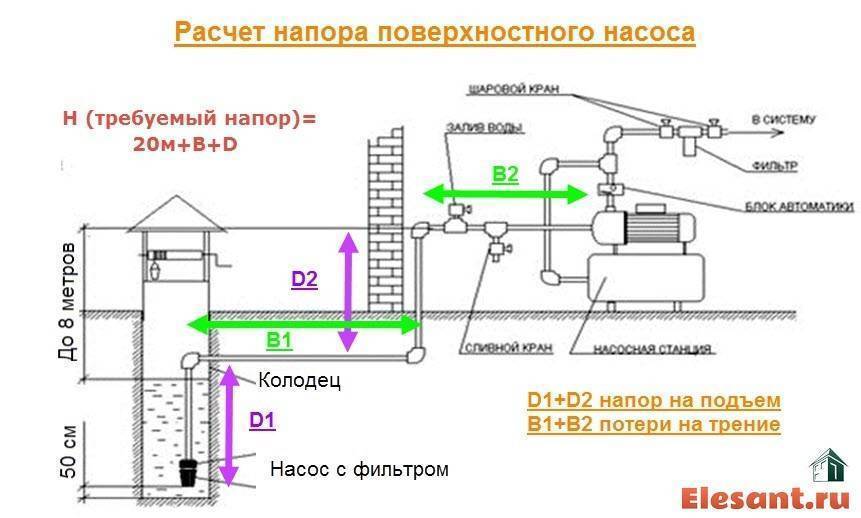

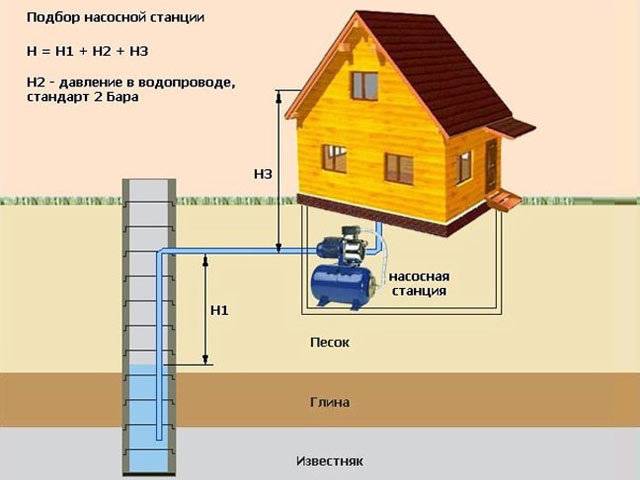

Изначально требуется указать, сколько метров составляет расстояние непосредственно от самой станции до динамического уровня жидкости в источнике, расположенном на территории участка. Обычно после рытья колодца или бурения скважины хозяину становится известна глубина. К ней остается прибавить высоту, на которой находится насосная станция.

Однако это не единственный параметр, который следует ввести. Некоторое сопротивление имеется и в горизонтальных трубопроводах, ведущих от источника прямо к месту расположения устройства. Сила трения будет зависеть также от диаметра используемых элементов и материала изготовления. Трубы сечением более 1 дюйма обладают низким сопротивлением, поэтому исключаются из основных вычислений.

Перечисленные зависимости были взяты в расчет при создании данного калькулятора. При получении значения, превышающего параметры приобретаемых моделей, стоит задуматься о технических способах решения проблемы. К примеру, можно расположить станцию в непосредственной близости к источнику, применяя при этом трубы из пластика с большим сечением.

Калькулятор расчета необходимого напора для насосной станции

Основное оборудование находится в подвальном помещении

При необходимости организовать место для насосной станции можно в кессоне, устроенном под землей. Такой вариант размещения оборудования считается наиболее удачным, так как позволяет обеспечить подъем воды с максимальной глубины. Однако при слишком большом расстоянии до рабочей среды все же лучше использовать погружные насосы, которые в связке с гидроаккумулятором облегчают жизнь потребителям. В каждом конкретном случае все будет зависеть от глубины колодца или скважины.

Экономьте время: отборные статьи каждую неделю по почте

Что необходимо знать при выборе насоса

Схема установки скважинного насоса.

Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:

Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна. Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте

Статический уровень тоже важно учесть. Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины

Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника. Размер, глубина фильтровальной части. Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра

Только в этом случае система будет работать без сбоев. Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы. Этажность, расположение самой верхней точки водоразбора. Место, где установлена автоматика для управления насосом. Вариант электропитания, который обеспечивает энергией скважинный насос.

Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев. Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы. Этажность, расположение самой верхней точки водоразбора. Место, где установлена автоматика для управления насосом. Вариант электропитания, который обеспечивает энергией скважинный насос.

Общие критерии выбора насоса для скважины на загородном участке:

  1. Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
  2. Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
  3. Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.

Расчёт оборудования

Прежде, чем приступить к расчёту насоса циркуляционного для отопления, необходимо изучить функции, выполняемые устройством, поскольку именно они являются определяющими при проведении указанного мероприятия:

  1. Водяной насос осуществляет перекачивание теплоносителя, объём которого зависит от площади отапливаемого помещения.
  2. Аппарат преодолевает сопротивление труб и арматуры.

Опираясь на эту информацию, осуществляется расчёт насоса для отопления.

Мощность

Исходя из потребности обогреваемого помещения в тепловой энергии, необходимо уточнить рабочую мощность, которой должен обладать приобретаемый аппарат. Для этого требуется применение следующей формулы:

G = Q/(1,16*DT).

Здесь использованы следующие величины и значения:

Q — количество тепловой энергии, которое потребляется обогреваемым помещением.

DT — показатель разницы температур теплоносителя, циркулирующего в прямом и обратном контурах. Данная величина является постоянной, однако её значение зависит от типа отопления:

  • двадцать градусов — обычное обогревательное оборудование;
  • десять градусов — низкотемпературное отопление;
  • пять градусов — система “тёплый пол”;

1,16 — удельная теплоёмкость. Речь идёт об обычной воде. В случаях, когда в системе присутствует другой теплоноситель, следует подставлять значение, присущее именно ему.

Стоит заметить, что расчёт мощности водяного насоса может быть осуществлён при посредстве иной формулы:

G=3.6*Q/(c*DT).

c — означает удельную теплоёмкость жидкости, которая циркулирует в трубопроводе.

Результат подобных вычислений отображается в кг/ч. Однако достаточно часто производительность рассматриваемого агрегата указывается в кубометрах. Дабы отобразить полученное значение в м3\ч, следует разделить его на плотность воды.

Пример расчёта

Если площадь дома равна 150 метров квадратных, то потребность такого помещения в тепле составит 15000 Ватт. Поскольку отопление здания осуществляется посредством стандартной системы обогрева, оснащённой обычными радиаторами, дельта температур будет равна 20 градусам.

Подставляя имеющиеся данные в соответствующую формулу, можно получить значение искомой величины:

15000/(1,16*20)=646,55 кг/час.

При пересчёте на кубометры, получается:

646,55/971,8=0,665 м3/час.

Правильный расчет производительности водопроводной насосной станции

Опытные инженера, которые работают в сфере проектирования и монтажа автоматизированных насосных станций хорошо знают о том, как важно правильно установить станцию, поскольку от этого напрямую будет зависеть ее функциональность и эффективность. Далеко не каждый инженер-проектировщик может взяться за такую работу, как составление проектно-сметной документации на промышленную насосную станцию, поэтому доверяют ее только специализированной фирме. Далеко не каждый инженер-проектировщик может взяться за такую работу, как составление проектно-сметной документации на промышленную насосную станцию, поэтому доверяют ее только специализированной фирме

Далеко не каждый инженер-проектировщик может взяться за такую работу, как составление проектно-сметной документации на промышленную насосную станцию, поэтому доверяют ее только специализированной фирме.

Лучше всего, когда компания выполняет работу «под ключ», что позволяет заказчику совершенно не беспокоиться относительно пуско-наладочных мероприятий.

Основные требования к всасывающим трубам насосных станций водопроводного типа

Чтобы не ошибиться и запроектировать все правильно проектировщик должен хорошо знать нормативные требования СНиПа, включая следующее: при диаметре всасывающей трубы меньше 120 мм скорость потока составляет порядка 1,2 м/сек, а при большем диаметре — 1,6 м/сек, что следует принимать во внимание. Для увеличения расчетной скорости по отношению к экономической можно просто установить трубы меньшего диаметра, только обязательно с учетом модификаций насоса. Для увеличения расчетной скорости по отношению к экономической можно просто установить трубы меньшего диаметра, только обязательно с учетом модификаций насоса

Для увеличения расчетной скорости по отношению к экономической можно просто установить трубы меньшего диаметра, только обязательно с учетом модификаций насоса.

Если требуется подача большого объема воды, то нередко проектируется не один, а два или даже три насосных станции, обеспечивающих проектную мощность подачи воды.

Схема расположения выбирается исходя из позиций оптимизации, поэтому может быть разной, но в любом случае ее составляют и утверждают только опытные мастера и инженера, обладающие соответствующими знаниями.

При этом проектируются только модели тех насосных станции, которые сумели хорошо себя зарекомендовать в повседневной эксплуатации, причем экономить на качестве оборудования не рекомендуется

Кто сможет выполнить расчет станции и сделать все «под ключ»

Компания АкваКонсалтинг — общепризнанный лидер в области конструирования любых типов и модификаций насосных станций, вне зависимости от уровня сложности.

Мы в состоянии сконструировать надежную систему повышенной сложности, которая будет обеспечивать подачу технической воды на электростанцию или же питьевой воды на целый коттеджный городок или район.

Большой штат квалифицированных специалистов позволяет быстро и точно запроектировать систему исходя из строительных особенностей зданий, а также потребностей заказчика (объема подаваемой воды).

К преимуществам нашей компании уверенно можно отнести следующее:

  • Хорошее материально-техническое оснащение
  • Высокий уровень подготовки рабочего персонала
  • Выполнение всех работ «под ключ»
  • Проектирование, монтаж, пуско-наладочные мероприятия — все это мы берем на себя
  • Применение только качественных и сертифицированных компонентов

На все выполняемые нашими специалистами работы мы предоставляем гарантию качества, а также предлагаем заключить с нами договор на сервисное/техническое обслуживание. Ведь это избавит заказчика от необходимости искать на стороне фирму для выполнения сервисных работ (замены фильтра, проверки герметичности соединений, очистки резервуара и так далее). Таким образом, мы предлагаем только выгодное сотрудничество, поэтому к нам к уверенно обращаются многие заказчики, проживающие в Москве и Московской области.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

  • Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.
  • Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
  • Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
  • Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
  • Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Преимущества и недостатки системы водоснабжения с насосной станцией

У любого технического устройства есть определённые достоинства и недостатки, свойственные именно ему и обусловленные его конструкцией и видом использования. Достоинствами использования насосных станций для системы водоснабжения являются следующие показатели:

  • Для водозабора можно использовать различные водные объекты, без строительства специальных инженерных сооружений, таких как скважина или колодец.
  • Монтаж и подключение можно выполнить самостоятельно и в короткие сроки.
  • Универсальность использования.
  • Наличие гидроаккумулятора позволяет пользоваться водопроводом даже при отключении электроснабжения.
  • Надёжность и долговечность, обусловленные цикличностью работы инженерного оборудования.

Калькулятор расчета необходимого напора для насосной станции
Насосную станцию можно собрать самостоятельно, используя погружной насос, бак-накопитель и прочие элементы системы К недостаткам можно отнести:

  • Высокий уровень шума во время работы.
  • Необходимость размещения в отапливаемом помещении.
  • Потребность в выполнении периодического обслуживания, заключающегося в чистке фильтров и контроле приборов автоматики.

Расчёт гидроаккумулятора

В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.

Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.

Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя.

Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта.

Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения

Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака

Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Оцените статью
