О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

  1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
  2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
  3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
  4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

  1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
  2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
  3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Нужен ли насос на теплый водяной пол

Насос обеспечивает циркуляцию воды в контуре, благодаря чему поверхность равномерно прогревается и защищает дом от теплопотерь, что особенно важно для регионов с экстремально морозными зимами. Установка такого прибора обязательна, но не во всех случаях

Считается, что если площадь пола небольшая (до 40-50 м2), монтировать такой прибор не нужно.

Во всех остальных вариантах монтаж насоса нужен, причем не только по причине комфорта, но и в силу некоторых технических особенностей:

  1. Зачастую для обогрева используют трубы с малым сечением, поэтому в них возникают большие теплопотери. Из-за этого сам котел будет перегреваться, понадобится большее количество твердого топлива.
  2. Отдельные виды покрытия пола не переносят высоких температур – например, ламинат, дуб деформируется. Поэтому они нуждаются в равномерном распределении тепла, что и обеспечивает водяной насос. В расчете таких схем обязательно учитывают смесительный узел, позволяющий поддерживать нужный режим.
  3. Стены дома выполняют из одного материала, который обладает одинаковым значением теплоемкости. Однако полы чаще всего изготавливают из разных материалов. Например, в ванной комнате присутствует керамическое покрытие, а в других помещениях полы могут быть наливными. Поскольку теплоемкости отличаются, появляется необходимость в равномерном распределении тепла.

Внимание! Чаще всего не стоит рассчитывать на то, чтобы контур пола и группа нагревателей работали от одного и того же котла. Параметры этих систем ощутимо отличаются

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

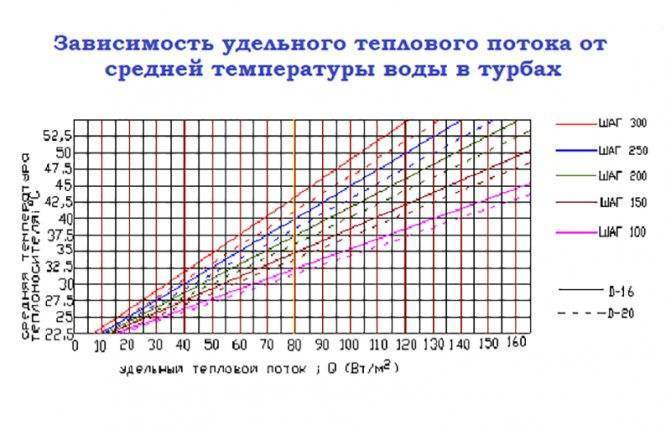

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм Материал трубы Рекомендованная длина контура, м
16 металлопластик 80 ÷ 100
18 сшитый полиэтилен 80 ÷ 120
20 металлопластик 120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

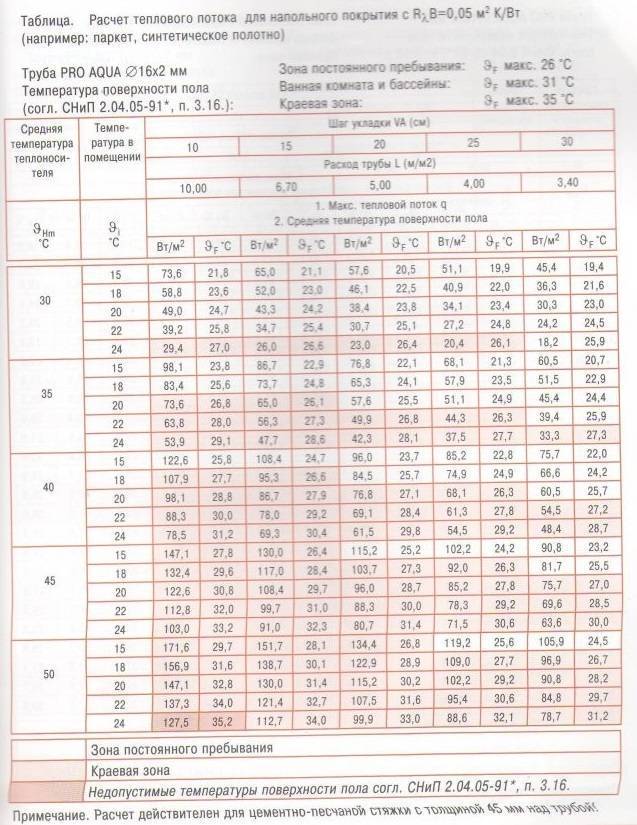

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм Расстояние по осям (шаг труб), м Оптимальная нагрузка, Вт/м² Общая (или разбитая на участки) полезная площадь помещения, м²
16 0,15 80 ÷ 180 12
20 0,20 50 ÷ 80 16
26 0,25 20
32 0,30 меньше 50 24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

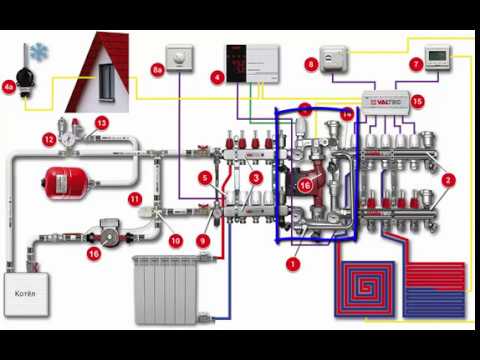

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;

Воздухоотводчик

  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Насосно-смесительный узел VALTEC COMBIMIX стоит ли оно того?

Watch this video on YouTube

Пример в качестве проверки

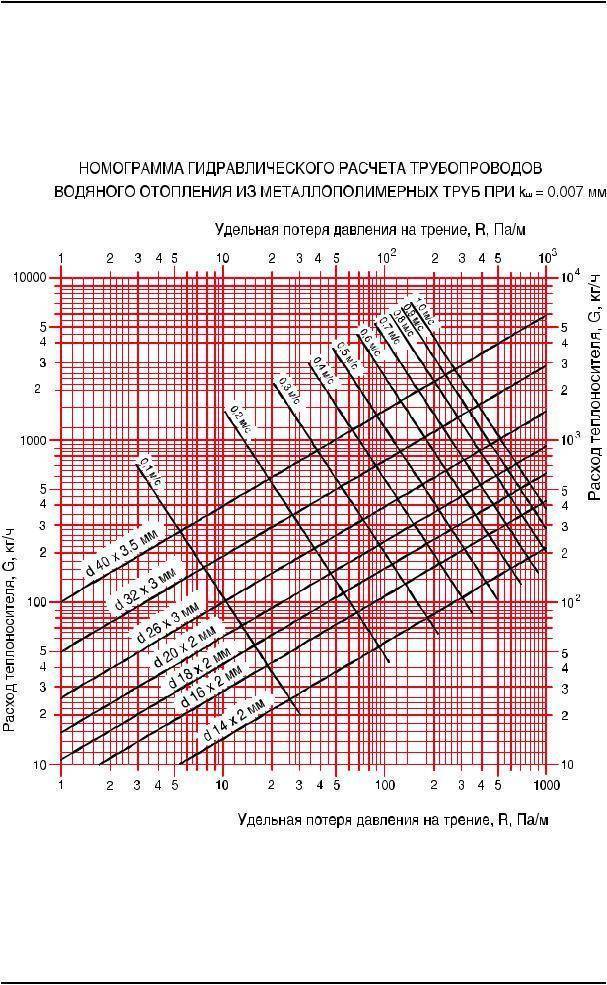

Предварительно было определено, что потребность здания в тепле составляет 45,6 кВт, необходимый для отопления расход теплоносителя 2,02 куб.м/ч. Схема трубопроводов до самого отдаленного радиатора включает четыре участка и теплорегулирующий вентиль.

Суммарные потери давления в них равняются:

DP = 0,63 + 0,111 + 0,142 + 0,289 = 1,178 м

Согласно СНиП 2.04.05-91*, на неучтенные потери давления к этой величине следует добавить 10%:

DP = 1,178 х 1,1 = 1,296 м

При расчетах по методике, изложенной в статье, получаем:

H = 0,015 х (3,2 + 4,4 + 8,9 + 21,7) х 1,3 х 1,7 = 1,266 м,

что не слишком отличается от величины, полученной ранее.

Водяное отопление с наличием специального насоса, необходимого для перекачки теплоносителя, во многом превосходит аналогичные системы с естественной циркуляцией рабочей среды. Эффективность с установкой такого прибора значительно возрастает. Кроме того, появляются дополнительные возможности в плане осуществления регулировки. Что касается используемых трубопроводов, то можно выбирать изделия с меньшим диаметром, а это позволяет создавать весьма экономичные сети обогрева.

Система отопления с принудительной циркуляцией будет работать исправно при условии, что производительность и некоторые другие параметры насоса будут правильно подобраны. В первую очередь следует уточнить, какой объем теплоносителя сможет перекачать изделие за конкретный промежуток времени.

Изначально приобретать модель насоса с большим запасом эксплуатационных характеристик нецелесообразно. Во-первых, стоимость прибора окажется слишком высокой, поэтому придется потратить существенную часть бюджета. Во-вторых, устройство будет потреблять лишнюю энергию, так как при повышении мощности увеличивается и ее расход.

В последнюю очередь при выборе следует учитывать факторы комфорта и качественных характеристик. Для спокойного проживания лучше, конечно же, приобрести прибор, не создающий много шума и являющийся долговечным. Таким требованиям обычно отвечает продукция проверенных производителей, которые на рынке существуют длительное время.

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Основные правила проектирования

Проектирование теплого пола

  • Длина каждого контура 16 мм не должна превышать 100 м (или 120 для труб диаметром 20 мм). Чем короче будет длина труб, тем экономичнее окажется система, так как потребуется более слабый циркулярный насос.
  • Оптимальным вариантом для 16 мм труб считается длина 65 м, или примерно 10 м2. Расход насоса для работы на такое помещение (10 м2) должен быть не менее 2 литров в минуту.
  • Нужно проектировать контуры таким образом, чтобы они имели равномерную длину, и не отличались друг от друга более чем на 10-20% с учетом подвода к коллектору.
  • Оптимальное расстояние между труб 150 мм.
  • Температура поверхности не должна превышать 30 градусов. В большинстве случаев этого достаточно. Имейте в виду, что температура теплоносителя может быть на 10-20 градусов выше.
  • Самым оптимальным способом укладки труб является «улитка». Такой вариант равномерно распределяет тепло по поверхности и не создает больших гидравлических потерь за счет плавных поворотов.
  • Так как на полу рядом с наружными стенами холоднее, там шаг укладки делается в 1,5 раза меньше, но не менее 10 сантиметров.
  • Крепление труб лучше всего делать по разметке. Особенно без неё не обойтись, если имеются препятствия, которые нужно обходить, либо косые углы.

Пример идеального теплого пола

Конструкция теплого пола

  • Основание имеет перепады высот менее 3 см;
  • Используется утеплитель толщиной от 3 сантиметров, тем самым повышается эффективность системы, она не греет пол по направлению вниз. Лучше всего использовать пенопласт или пенополистирол плотностью выше 35 кг/м3.
  • Бетонная стяжка имеет толщину 4-10 см.
  • Используется арматурная сетка для армирования стяжки и равномерного распределения тепла.
  • Применяются сшитые из полиэтилена или металлопластиковые трубы. Разницы между ними особой нет, кроме как в удобстве укладки: металлопластик будет легко укладывать, так как он просто гнется.
  • Чем больше будет диаметр труб – тем меньше будет сопротивление потоку и теплопередача, а значит и КПД выше. Поэтому обычно используют трубы диаметром 16 и 20 мм.
  • В качестве защитного и теплораспределяющего слоя поверх труб используется бетонная стяжка с мелким щебнем.

Принцип работы циркуляционных насосов

Задача, которую призваны выполнять циркуляционные насосы для отопления частных домов, относительно проста. Создавая в трубах с теплоносителем избыточное давление, агрегат принудительно заставляет его циркулировать, тем самым обеспечивая доставку необходимого количества тепловой энергии во все помещения дома. Наличие такого нагнетателя позволяет не только уменьшить диаметры труб отопительных контуров, но и проложить их наиболее удобным способом и даже с учетом особенностей интерьера.

В настоящий момент существуют такие виды циркуляционных насосов:

  • с сухим ротором;
  • с мокрым ротором.

Насос с сухим ротором представляет собой обычный электродвигатель, на валу которого установлена крыльчатка, размещенная в герметичном корпусе. То есть, в этом агрегате перекачивающий узел и привод размещены отдельно и, конечно же, ротор электродвигателя никак не соприкасается с теплоносителем. В силу своих характеристик данные нагнетатели используются там, где нужна значительная мощность циркуляционного насоса – в тепловых сетях промышленных предприятий или централизованных котельных различных учреждений и организаций.

Мощные циркуляционные насосы для систем отопления с отдельным приводом отличаются внушительными габаритами и высоким уровнем шума, что делает невозможным их применение в частном домостроительстве. В индивидуальных системах устанавливаются агрегаты с мокрым ротором, имеющие совсем малые размеры и практически не издающие шума при работе. В этих перекачивающих устройствах для отопления дома привод и крыльчатка совмещены в одном корпусе. Для герметизации ротор помещен в оболочку из нержавеющей стали и помещен внутрь гильзы из того же материала. Гильза защищает от влаги статор агрегата, вся конструкция показана на рисунке:

Немного о производителях. Один из самых популярных брендов – немецкие циркуляционные насосы WILO. За годы эксплуатации они зарекомендовали себя с наилучшей стороны. Производитель предлагает несколько линеек агрегатов различной мощности и набором функций

Так что при выборе марки насосов стоит в первую очередь обратить внимание на этот бренд. Также широко распространены насосы фирмы GRUNDFOS, но их качество немножко похуже

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Расчет стоимости

Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:

  • Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
  • Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
  • Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
  • Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
  • Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
  • 2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
  • 14 фитингов для подключения труб к коллектору будут стоить 1610 р.
  • Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
  • Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
  • Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.

Стоимостной расчет теплых водяных полов показан на фото

Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.

Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.

Системы отопления, в большинстве случаев, работают в паре с циркуляционными насосами. Они не способны создавать избыточное давление и используются для проталкивания теплоносителя на определенной скорости.

В связи с тем, что потребность в температуре может меняться в зависимости от погоды, то и в скорость движения теплоносителя необходимо вносить определенные коррективы. Из-за этого следует устанавливать трехскоростные насосы с возможностью регулировки.

Перед покупкой агрегата для теплых полов в квартире следует определиться с несколькими важными параметрами: напором и мощностью. Если роль теплоносителя будет играть вода, то для расчета мощности насоса используют такую формулу:

Q=0,86*Ph/(t пр.т-t обр.т)

  • где:
  • Ph – это мощность отопительного контура;
  • t обр. т – температура воды в обратном направлении;
  • t пр.т – температура подачи.

До полученного результата следует прибавить еще 15 % на то случай, если в регионе будут аномальные холода.

Таблица характеристик для выбора насоса

Площадь отопления, м² Производительность насоса
радиаторное отопление теплый пол
80-120 0.4 1.5
120-160 0.5 2
160-200 0.6 2.5
200-240 0.7 3
240-280 0.8 4
300-350 1,2-1,5

Второй характеристикой мотора является создаваемый им напор. Он обязательно необходим для преодоления сопротивления фитингов, труб и других элементов трубопровода. В любом случае гидравлическое сопротивление трубы будет зависеть от материала, из которого она изготовлена.

При расчете следует обратить внимание на сопротивление в области вентиля, фитингов и смесительного узла. Для расчета напора используют следующую формулу:. H=(П*L+ƩK)/(1000)

H=(П*L+ƩK)/(1000)

  • где:
  • H – это напор насоса;
  • П – гидравлическое сопротивление одного погонного метра трубопровода;
  • – длина наиболее протяженного контура трубопровода;
  • K – показатель запаса мощности.

При расчете напора необходимо умножить длину контура на сопротивление одного метра трубопровода. Полученное значение измеряется в кПа. В дальнейшем его нужно перевести в атмосферы, используя соотношение: 100 кПа=0,1 атм.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

  • Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
  • Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.
  • Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.
  • Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.
  • Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
  • Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
  • Стяжка пола – производится после укладки контуров.
Оцените статью
