Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

  • наземного базирования;
  • глубинные дренажные насосы (для грязной воды);
  • насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

  • 0,5 — означает производительность, количество литров за секунду (л/с);
  • 100 — высота водяного столба при нормальной работе, измеряется в метрах;
  • 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
  • 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

  1. БЦПЭ-0,32 л/с,
  2. БЦПЭ-0,5 л/с,
  3. БЦПЭ-1,2 л/с,
  4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации
Рекомендации

Инструменты:
Пара разводных газовых ключей;
Набор рожковых ключей;
Ножовка по металлу;
Нож.

Материалы:
Фум лента;
Латунный обратный клапан;
Латунный переходник под обратный клапан;
ПНД труба;
Пластиковые затягивающиеся хомуты;
Оголовок или скважинный адаптер;
Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей:
Коробка;
Капроновая веревка;
Конденсаторная группа;
Электрокабель;
Насос для скважин Водолей.

Собираем переходной узел на насосе.

Латунный переходник;
Обратный клапан;
Переходник на ПНД трубу.

Подсоединяем трубу.
ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель.
Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;.

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах;
Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка:
Дальше разбираем оголовок, заводим в него трубу и зажимаем;
После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.

Насос идет в бюджетной комплектации, поэтому я рекомендую докупить:
Датчик сухого хода, как на фото (на случай если вода в скважине закончится);
Стабилизатор напряжения с защитой от перепадов.

Чистка и мелкий ремонт насоса

Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:

  • Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
  • На широких моделях насосов   дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
  • Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
  • Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
  • Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.

В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.

Специалисты рекомендуют ремонт устройства проводить в условиях сервиса

Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.

При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:

Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства

Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется. По очереди снять все рабочие колеса, затем упорную крышку с подшипником

Устранить заклинивание и собрать все в обратном порядке.

Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.

Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.

Чистка и мелкий ремонт насоса

Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:

  • Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
  • На широких моделях насосов   дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
  • Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
  • Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
  • Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.

В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.

Обзор скважинного насоса “Водолей”: устройство, характеристики, правила подключения и эксплуатации

Специалисты рекомендуют ремонт устройства проводить в условиях сервиса

Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.

При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:

Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
Устранить заклинивание и собрать все в обратном порядке.

Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.

Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.

Погружной насос Водолей — технические характеристики

Рассмотрим технические характеристики глубинных насосов «Водолей» для скважин. Объективное впечатление о возможностях насосов Водолей помогут получить следующие данные:

  1. Применяемые материалы: корпус насоса и прочие металлические детали, контактирующие с водой, выполнены из нержавеющей стали и латуни. Рабочие колеса и мембраны изготавливаются из технополимера, для которого разрешен контакт с пищевыми продуктами.
  2. Максимальный напор: различные модели насосов Водолей могут развивать напор от 27 до 150 метров водного столба (м.в.ст). При этом следует учитывать, что максимальный напор вибрационных помп не превышает 60 м.
  3. Максимальная производительность: самая маломощная модель (вибрационный агрегат) способна перекачивать 0,4 куб. м жидкости в час (6 – 7 л/мин). Наибольшую производительность имеют центробежные насосы – до 12 куб. м/ч (200 л/мин).
  4. Калибр: бытовые насосы центробежного типа имеют корпус диаметром 105 мм. Это означает, что их можно опускать в скважину диаметром от 120 мм и выше. Вибрационные модели являются более компактными, их диаметр составляет всего 86 мм. Соответственно, минимальный диаметр скважины для таких приборов составляет уже 100 мм.
  5. Предельная глубина погружения: для центробежных насосов составляет 20 м, для вибрационных – 5 м.
    1. Ресурс: как указывает производитель, рабочий ресурс насосов Водолей составляет 20 тыс. часов. При пользовании в обычных условиях (автономное водоснабжение коттеджа с 5-ю жильцами) срок службы агрегата составит около 15 лет.
    2. Потребляемая мощность: у различных моделей варьируется в пределах от 0,4 до 1,9 кВт.
    3. Встроенная автоматика: имеется защита от перегрева производства немецкой компании Thermik и функция плавного запуска.
    4. Вес: самый компактный и маломощный насос весит 4 кг, самый производительный – 25 кг.

Профилактический осмотр

Для проведения осмотра, чистки или ремонта необходимо знать не только устройство и технические характеристики погружного насоса Водолей, но и как его правильно разобрать. Рассмотрим пошаговый алгоритм действий. Выглядит это следующим образом:

  • в средней части корпуса откручиваются 2 винта с головкой под плоскую отвертку;
  • удаляется решетка для грубой фильтрации жидкости;
  • выкручиваются внутренние 4 болта с головкой под ключ №10;
  • отсоединяем рабочую часть насоса от моторной.

Когда снимается муфта с мотора, нужно проверить наличие выступившей смазки. Если она имеется, значит сальник износился и больше не пригоден к эксплуатации. Его необходимо заменить.

Во время работы стоит заранее решить – нужно ли разбирать вторую часть прибора. Здесь если снять соединительную муфту, то легко будет вытащить ось крыльчатки (она также может выпасть при переворачивании цилиндра). При этом внутри корпуса произойдет смещение двух опорных шайб, а значит без полной разборки насоса Водолей вставить ее обратно не получится.

Неполная разборка оборудованияИсточник lifeinua.com

Если продолжать мероприятие, то понадобится пресс, гидравлический домкрат или иное приспособление. Это необходимо, чтобы свести усики. Только так можно будет снять стопорное кольцо и латунную заглушку. Главное не передавить, чтобы последняя не сломалась.

На этом этапе насосная часть оборудования легко разбирается. Здесь можно провести полную очистку составляющих элементов. Это могут быть:

  • твердые частицы, которые содержатся в резервуаре;
  • налет из веществ, входящих в состав воды;
  • образования ржавчины.

Все можно устранить механически. Но в случае с коррозией есть риск повреждения деталей. Чтобы этого избежать, их можно опустить в ванну с кислотной средой, а затем с щелочной для нейтрализации кислоты. Здесь часто применяется обычная пищевая сода.

Пищевая содаИсточник yandex.net

Для сборки исправных деталей нужно опираться на тот же алгоритм, как разобрать насос Водолей 3. Сложность может возникнуть только с установкой оси крыльчатки. Здесь она не должна сдвигаться наружу, а опорные шайбы спадать внутри корпуса. Чтобы собранный блок вставить в корпус, усики проще сдвинуть пассатижами. При правильном погружении они попадут в паз, что сопровождается характерным щелчком.

В случае с моторной частью во время профилактического осмотра выполняется проверка на герметичность. Для этого нужно снять крышку, под которой расположена резиновая груша. Она нужна для компенсации температурных и напорных перепадов. Отсутствие капель говорит об исправности. В ином случае нужно слить масло, просушить мотор и собрать глубинный насос для скважины Водолей с новым маслом и замененными элементами.

Видео описание

В этом видео описан детально процесс разборки и ремонта погружного насоса Водолей 3:

Коротко о главном

Насос Водолей 3 – погружной вибрационный агрегат для выкачивания чистой воды из скважин, колодцев и других резервуаров.

Предназначено оборудование для погружения на глубину 1-3 м, подъем воды допустим на высоту до 40 метров.

Рабочий ресурс ограничен примерно 10 годами с обязательным использованием в течение не более 2-х часов (перерыв составляет порядка 30 минут).

Профилактический осмотр проводится 1 раз в месяц, в случае с бассейнами рекомендуется проверять прибор после использования.

Достоинства насосов торговой марки Водолей

Электронасосы Водолей заслужили положительные отзывы многих потребителей, имея следующие преимущества и особенности:

  • Электронасос выполнен из качественных деталей (нержавейка, латунь, высокопрочный пластик), обеспечивающих длительный срок его эксплуатации.
  • Агрегат имеет высокую ремонтнопригодность, легко разбирается своими руками с использованием простого бытового инструмента.
  • Электронасосы неприхотливы к условиям эксплуатации, могут длительное время работать со слегка загрязненной водой
  • Насосы имеют внутреннюю обмотку с тепловой защитой от перегрева и встроенный кабель большой длины с выносным конденсаторным блоком – данные факторы существенно повышают надежность электрической части.
  • Глубинный насос Водолей имеет оптимальный баланс цены и качества, его стоимость зависит от модификации и составляет 100 – 300 у.е., что в несколько раз ниже дорогих зарубежных аналогов (Grundfos, Pedrollo, Speroni) и сопоставимо по ценам с российскими и китайскими моделями.
  • Производитель указывает высокий срок службы электронасосов БЦПЭ, доходящий до 10 лет при минимальной наработке до отказа в 10000 часов, гарантийный срок, устанавливаемый на электронасос, составляет 1,5 года.

Обзор скважинного насоса “Водолей”: устройство, характеристики, правила подключения и эксплуатации

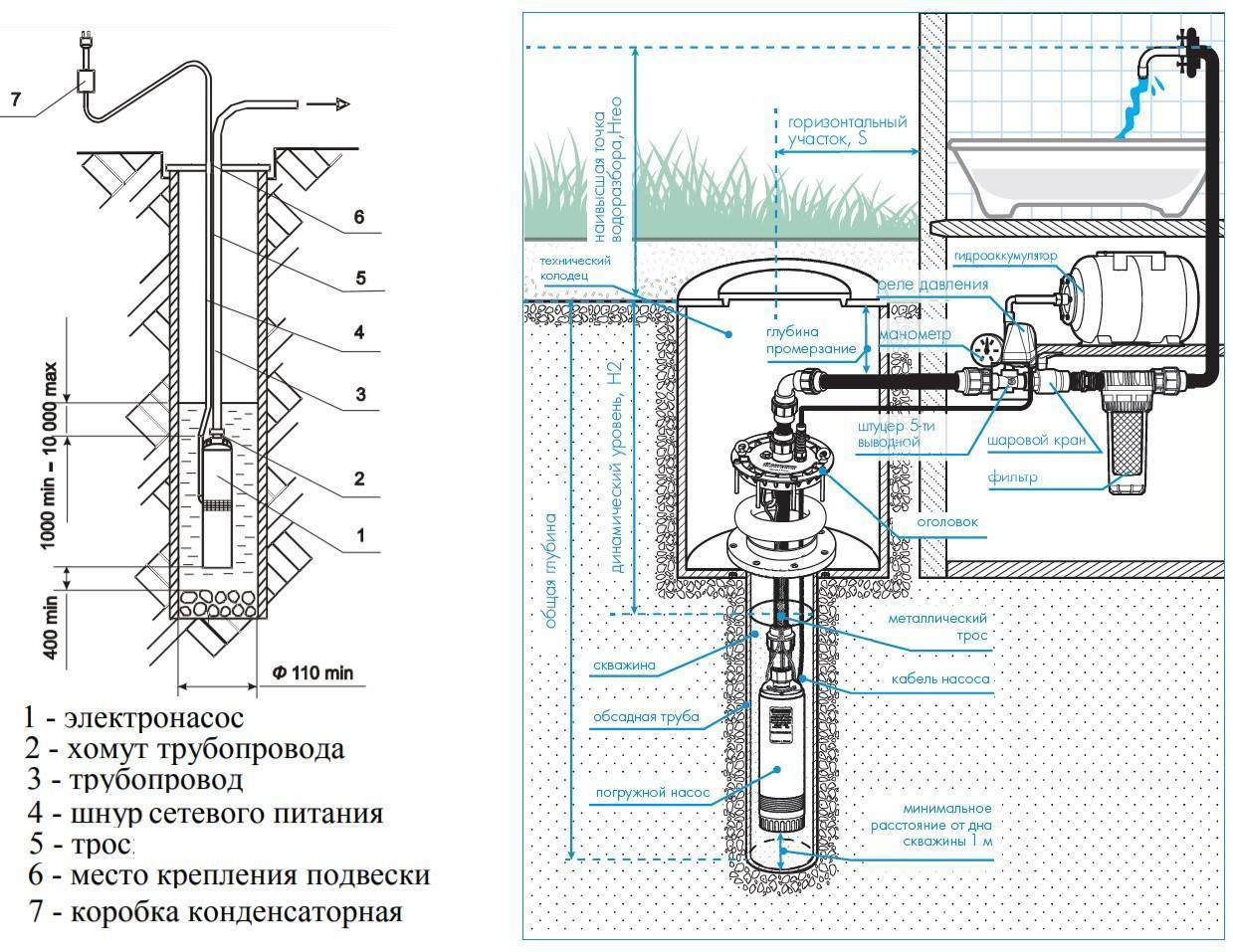

Рис. 11 Глубинный погружной насос для скважины Водолей – установка в водный источник

Электронасосы Водолей украинского производства при той же стоимости в отличие от российских и китайских аналогов считаются более качественными устройствами, способными прослужить без ремонта не менее 10 лет. Агрегаты обладают хорошей ремонтопригодностью, своими руками можно легко почистить электронасос, произвести ремонт мелких поломок и заменить наиболее часто выходящие из строя детали (подшипники, рабочие колеса).

Принцип действия и устройство насоса Водолей

Электронасос Водолей относится к глубинному типу устройств. Независимо от вида, такой прибор представляет собой цилиндрический корпус, разделенный внутри на две камеры.

Первая камера, которая располагается в верхней части, является рабочей. В нее производится закачка воды из источника. Нижняя часть отведена под двигательную камеру, где расположены все приводящие устройства. Сам корпус выполнен из нержавеющей стали.

По принципу работы различается два типа насосов Водолей:

  • вибрационный насос Водолей;
  • центробежный вариант (еще называется шнековый насос).

В зависимости от принципа действия различается и устройство приборов.

Вибрационный тип

Вибрационный тип представляет собой цилиндрический корпус с двумя камерами, которые разделены между собой перегородкой из эластичного материала. Именно эта мембрана и является рабочим органом прибора. Напор создается под действием вибраций, к которым приводит двигатель. В качестве привода передачи колебаний используется специальный шток.

Обзор скважинного насоса “Водолей”: устройство, характеристики, правила подключения и эксплуатации
Некоторые модели насосов Водолей

Производительность вибрационных водяных насосов Водолей ниже, чем у устройств другого типа. Но, упрощенный принцип работы позволил уменьшить общие габариты устройства. Диаметр корпуса составляет 86 мм. Соответственно его можно использовать в источниках и емкостях для воды, диаметр которых начинается от 100 мм. Максимальный показатель высоты, на которой еще сохраняется напор, равен 60 метрам. Общая производительность вибрационного насоса Водолей составляет 5-7 литров в минуту.

Центробежный тип

Конструкция центробежного насоса Водолей более сложная, чем в предыдущем типе. Состоит он из корпуса, внутри которого располагается двигатель (в нижней части). От двигателя вдоль корпуса идет специальный вал, на котором зафиксированы лопатки для воды и рабочие колеса. Соединение с силовым устройством производится посредством приводных колец и слоя уплотнителя, герметизирующего отверстие в двигательный отсек.

Вал двигается приводится в движение с помощью ротора и статора, которые располагаются изолировано от рабочей камеры. Статор и ротор соединены между собой парой шариковых подшипников. Пространство между двигающимися частями, во избежание износа, заполнено маслом.

При включении прибора, винтовой вал с крыльчаткой начинает раскручивать воду по спирали, перемещая ее к выводящему клапану. В результате такого вращения, вода под действием центробежной силы набирает ускорение. Этого ускорения хватает, чтобы провести воду по трубопроводу до места ее выпуска из крана.

Такой механизм является более производительным, чем в случае с вибрационным устройством. Один бытовой прибор такого типа способен за минуту времени выкачивать о 200 литров воды. Погружение устройства проводится до глубины в 20 метров.

Еще одним характерным моментом является то, что на центробежные модели устанавливается автоматика для насоса от немецких производителей. Она отключает прибор в случае перегрева, а также выводит воздух в случае его попадания внутрь устройства.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра

Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм)

Это важно учитывать

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «Установка, эксплуатация и хранение насосов Водолей.».

После установки насоса, можно переходить к присоединению напорной магистрали дома и подключению гидроаккумулятора (какой объем гидроаккумулятора выбрать читайте в статье «Гидроаккумулятор. Назначение, настройка, выбор объема.»).
