Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?

Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).

Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.

Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).

Розеточные группы

Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.

Цепи освещения

Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.

Кондиционеры, бойлеры и стиральная машинка

Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.

Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.

Духовые шкафы и электроплиты

Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.

Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.

Котлы отопления

Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.

Прокладка кабеля в коробе

Этот материал широко используется при проведении ремонтных работ, и пользуется популярностью благодаря:

  • невысокой стоимости;
  • простоте монтажа;
  • эстетичному внешнему виду;
  • разнообразию видов;
  • быстрому и легкому доступу к проложенных в них материалах.

Кабель-каналы или короб кабельный можно разделить на следующие группы:

  • металлические короба;
  • пластиковые.

Изделия из металла можно использовать как внутри строения, так и снаружи. Как правило, такие короба изготавливаются из алюминия или стали и поэтому стойки к температурным перепадам. Конструкция представляет собой два элемента: основание и крышка. По форме это прямоугольный материал.

Характеристика видов кабель каналов

Существуют такие виды металлических кабель-каналов:

  • открытые (с отверстиями);
  • глухие или закрытые (без отверстий);
  • угловые (внутренний угол и внешний);
  • тройниковые (для разветвления проводки).

Способы прокладки кабеля в металлических коробах (СНиП 3.05.06-85):

  • пучками. При этом расстояние между пучками должно быть 20 мм;
  • рядами. Расстояние между проводами должно быть 5 мм;
  • пакетами. С промежутком 20 мм;
  • многослойный способ. Без промежутков и расстояний.

Если укладка кабеля осуществляется горизонтально, то расстояние между пучками должно быть 4,5 метра. При вертикальной, шаг привязки укорачивается и составляет около 1 метра. Число проводов в одном пучке не должно превышать 12 штук. Высота слоя должна соблюдаться в размере не более 0,15 м.

При проведении работ на улице, вне помещений следует помнить следующее:

  • если температура на улице до -15°С, предварительный нагрев кабеля не требуется;
  • при температуре от – 15°С до – 40°С перед укладкой кабель необходимо предварительно прогревать, чтоб избежать деформации изоляции;
  • свыше – 40°С проводить монтажные работы запрещено.

В открытом пространстве следует использовать металлические короба с крышкой, для более быстрого доступа. В закрытых же пространствах допустимо использовать цельные, неразъемные короба.

Монтаж кабель-каналов

Крепятся металлические кабель-каналы с помощью дюбель-гвоздей, реже с применением пластиковых дюбелей. Здесь необходимо учитывать массу прокладываемого кабеля. Стена, где производится монтаж должна быть ровной, без выпуклостей, чтобы избежать перегибов металлического изделия.

В короб из металла прокладывают силовой электрический кабель для внутренней прокладки мелкого и среднего сечения, телефонный кабель, контрольный, кабель для видеонаблюдения и охранно-пожарной сигнализации.

Пластиковые кабель-каналы более легкие и способны выдерживать минимальную нагрузку веса прокладываемого кабеля. Поэтому в них зачастую протягивают силовой кабель мелкого сечения, оптико-волоконный кабель, телефонный кабель для местной связи, кабель для сигнализации.

Делятся пластиковые короба для электрического кабеля на:

  • напольные;
  • настенные;
  • в виде плинтуса.

Кабель-каналы из пластика, как правило, имеют секции, в которые закладывают кабель. Существуют односекционные и двухсекционные кабель-каналы. На этом этапе современное производство освоило выпуск многосекционных изделий, что позволяет монтаж кабеля различного назначения.

Стандартная длина пластиковых коробов – 2 метра. Имеется фурнитура для кабельных каналов. Сюда входят – уголки, заглушки, переходники.

Пластиковые короба чаще всего используются внутри помещений, так как они подвержены перепадам температуры. Профиль короба крепится к потолку или стене, затем осуществляется укладка кабеля, провода и закрывается изделие быстросъемной крышкой. В качестве крепления используют пластиковые дюбеля, саморезы или винты. Если основание стены или потолка деревянное, то можно обойтись только саморезами. Шаг крепления составляет примерно 50см.

Популярные статьи  Удаление воздуха из системы отопления: как производится спуск воздушной пробки

Для гипсокартона лучше всего использовать саморезы в комплекте с дюбель-бабочками. Если же основание бетонное, то крепление производится с помощью перфоратора. Высверливается отверстие диаметром 5 – 6 мм и крепится при помощи дюбель-гвоздей. На двухметровый пластиковый короб уходит около 4-5 дюбель-гвоздей. Не рекомендовано использовать для крепежа гвозди, так как вероятность надежного скрепления крайне низка. В случае монтажа коробов в виде плинтуса, лучше всего использовать «жидкие грозди».

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

2 Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Проект электроснабжения необходимо согласовать

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

  • недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
  • выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
  • выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
  • исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).
Популярные статьи  Как отключить газовую плиту на время ремонта: можно ли сделать это самостоятельно + порядок действий

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

Подключение электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Электропроводка в деревянном доме — подбор материалов и правила прокладки

Под электропроводкой в доме понимают всю сеть, которая предназначена для питания расположенных в нем устройств. Открытая проводка обычно не вызывает сложностей главным образом из-за того, что она всегда на виду. В этом случае возникновение возгорания можно своевременно обнаружить и предотвратить его распространение. Да и провести электропроводку своими руками по всем правилам в этом случае совсем несложно.

Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

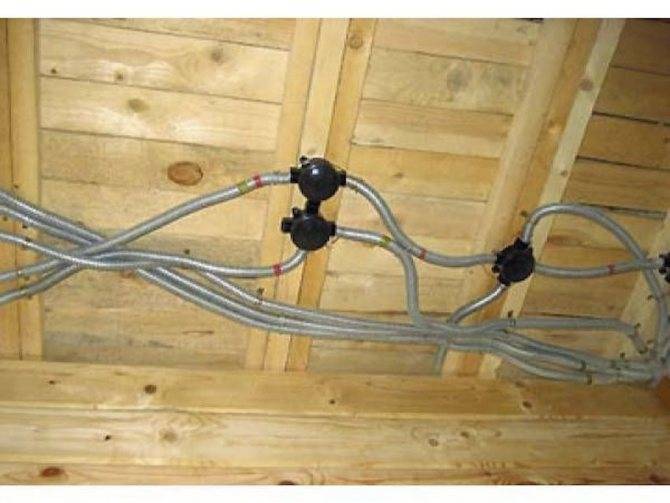

По-другому обстоит дело со скрытой электропроводкой. Спрятанная за облицовкой из вагонки или гипсокартона, она может является практически невидимой. Соответственно, обнаружение аварийной ситуации затруднено. Поэтому и стоит рассмотреть детально именно требования, предъявляемые к скрытой проводке.

Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Чтобы сделать разводку электропроводки в доме своими руками, потребуются следующие материалы:

  • кабель для электропроводки в деревянном доме;
  • приборы управления подачей тока потребителям — розетки и включатели;
  • автоматические устройства защиты электрических сетей от перегрузок и коротких замыканий;
  • устройства и приспособления, обеспечивающие безопасность эксплуатации электропроводки.

Все компоненты подбираются в зависимости от типа и величины нагрузки на цепь. Это – главное условие того, что проводка будет безопасной. Ведь, если не соблюдены правила, по которым должен подбираться кабель для электропроводки в деревянном доме, то он может нагреваться и загореться. А если при этом и автоматические устройства защиты не сработают из-за того, что параметры их завышены, то и до пожара недалеко. Розетки и выключатели, не соответствующие нагрузке, будут работать неправильно. Контакты могут нагреваться так, что корпуса розеток и штепсельных разъемов оплавятся.

Согласно положениям ПУЭ – правил устройства электроустановок, внутренние электрические сети, которые прокладываются в частных домах за подвесными потолками и внутри конструкций перегородок, рассматриваются, как скрытые электропроводки. Поэтому их нужно выполнять:

  • за потолками и в пустотах перегородок, выполненных из горючих материалов – в металлических трубах, а также в закрытых коробах, при этом трубы должны обладать локализующей способностью, то есть не распространять горение;
  • за потолками и в перегородках из негорючих материалов – в трубах и коробах, которые выполнены из негорючих материалов, а также кабелями, не распространяющими горение, при этом должна быть обеспечена возможность замены проводов и кабелей.

Эти требования определяют применение различных приспособлений для безопасной эксплуатации электропроводки.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Популярные статьи  Проверка счетчиков воды на дому без снятия: особенности процесса

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем клавишу.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точки крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные — металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет — рядом прокладывается другая линия.

Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладкаКаким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа –  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.
