Какими бывают дверные звонки

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкцияПодключения звонка не требует особых навыков в области электрики

Существует множество моделей, каждая из которых имеет свой способ подключения, принцип работы, доступные функции. Все эти параметры в конечном итоге обязательно скажутся и на стоимости покупаемого прибора.

По способу подключения существует три основных варианта:

  • Механические. В преимущественном большинстве случаев выполняют декоративную функцию. Находятся в прихожей или на фасаде. Дают о себе знать, когда человек пробует открыть дверь или задевает язык колокольчика.
  • Электромеханический. Более совершенная модель предыдущего типа, которая отличается довольно простой, но более удобной конструкцией, предусматривающей наличие кнопки для подачи сигнала, которая находится за пределами дома или квартиры. Также присутствует резонатор, который монтируется в жилом помещении, и электрокабель, объединяющий обе части прибора.
  • Электронный. Самый совершенный вариант исполнения, который собирается на основе микросхем и оснащается встроенным динамиком. Разнообразие звуков, которые может издавать такое оборудование, ничем не ограничивается. За счет использования электроники также расширяется доступный перечень функций таких приборов.

В продаже можно найти проводные и беспроводные электронные звонки. Первый тип подключается практически так же, как большинство электромеханических устройств. Однако можно найти модели, которые дополнительно обеспечены защитой в виде питания от напряжения 12 вольт или с использованием батареек. Они должны подключаться через специализированный понижающий трансформатор или блок питания. На кнопке в таких устройствах осуществляется разрыв низковольтного сигнала вместо фазы.

Беспроводные звонки отличаются удобством в эксплуатации, но кнопка-передатчик зачастую требует постоянного обновления автономного питания, и при этом должна находиться в зоне, которая не будет мешать передаче сигнала к устройству. Некоторые беспроводные модели работают при подключении их к стандартной сети 220В, к обыкновенной розетке, в то время как в кнопке нужно будет периодически менять батарейки. Другие модели имеют оба элемента с автономным питанием.

Существует ряд моделей, которые осуществляют дистанционное открытие ворот или распахивают входные двери. Это достаточно удобная функция для частного дома.

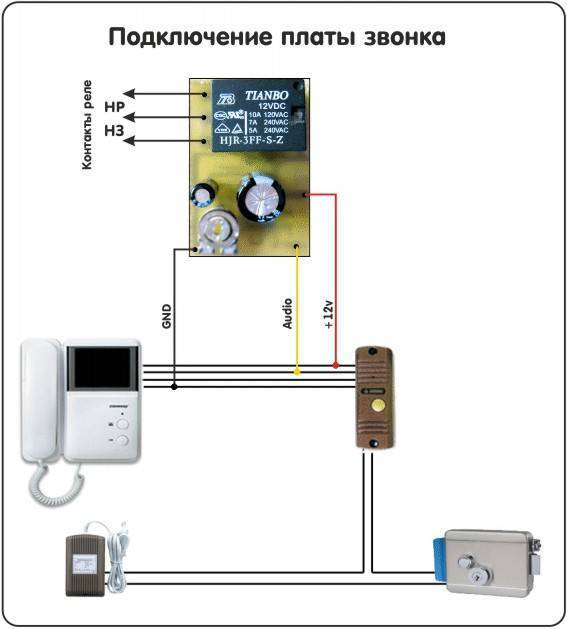

Если нужно подключить беспроводной звонок в квартиру с видеонаблюдением, процедура будет гораздо сложнее. Работы лучше доверить специалистами, которые в дальнейшем будут заниматься техническим обслуживанием оборудования.

Проверка работоспособности звонка и причины неисправностей

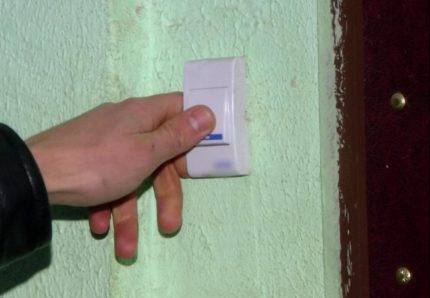

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

  1. Заряд батареек. Для проверки замените их новыми, купленными в магазине.
  2. Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
  3. Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
  4. Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
  5. Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

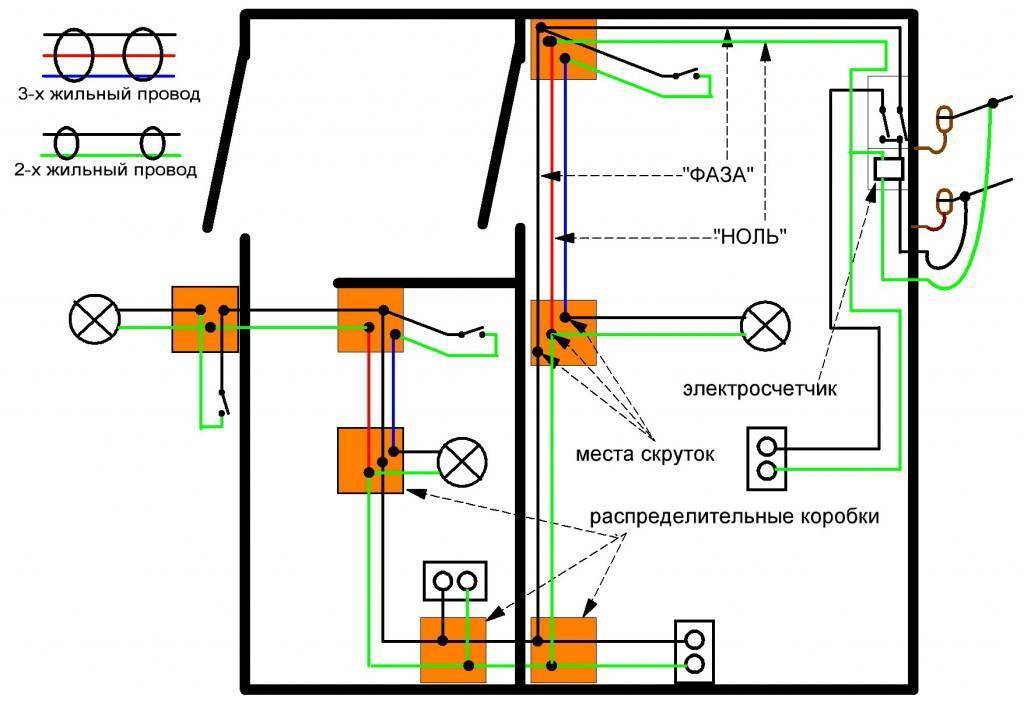

Типовая схема подключения дверного звонка

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция
Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается.

Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

  • защитного автомата после электросчетчика;
  • кнопки;
  • звонка.

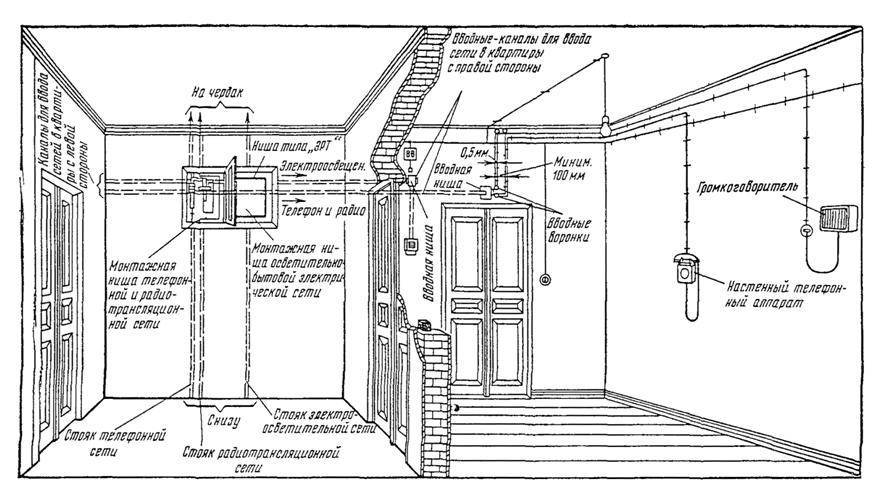

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов.

Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Разновидности звонков

Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.

В наше время принято выделять следующие виды дверных звонков:

Механические

Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.

Электромеханические

Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.

Достоинства:

  • незамысловатость;
  • лёгкость установки;
  • долговечность.

Отрицательные стороны:

  • монотонность звука;
  • отсутствие возможности установки более одной мелодии;
  • необходимость подключения к электрической сети.

Электронные

Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.

Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.

Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.

Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.

Плюсы беспроводных устройств:

  • они легко монтируются;
  • не нужно протягивать провод;
  • они герметичны;
  • можно установить там, где нет электричества.

Минусы:

  • низкая устойчивость к морозам;
  • качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.

Преимущества проводных моделей:

  • простота и надёжность;
  • универсальность (возможность работать в любых природных условиях).

Недостатки:

  • работа от электричества требует наличия последнего;
  • необходимость протягивать провода и просверливать отверстия в стенах.

Видеозвонки

Установка видеозвонка имеет следующие плюсы:

  • его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
  • удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;
  • удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
  • предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
  • можно регулировать уровень громкости;
  • конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

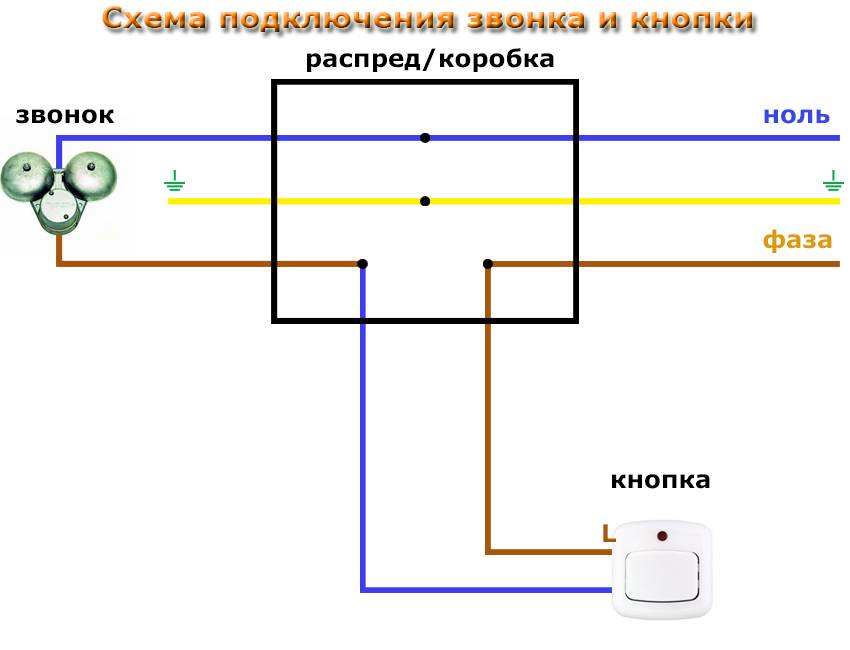

#1 – Схема подключения старой модели

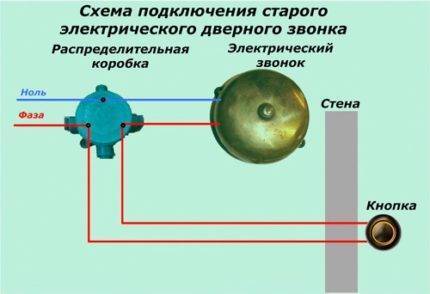

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

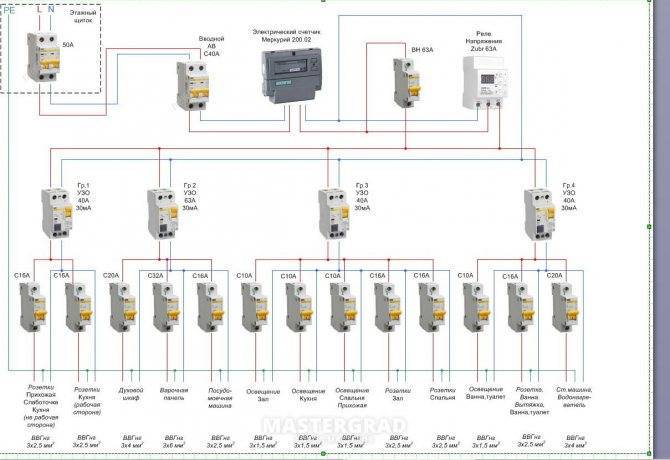

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

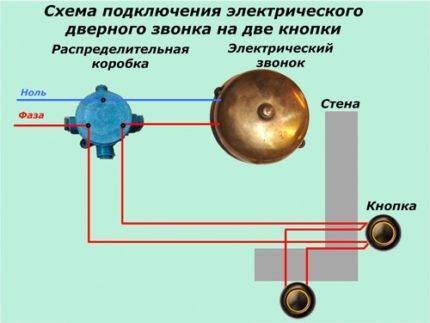

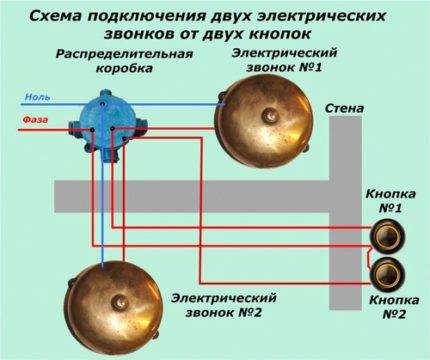

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

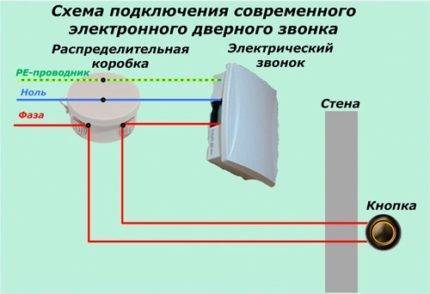

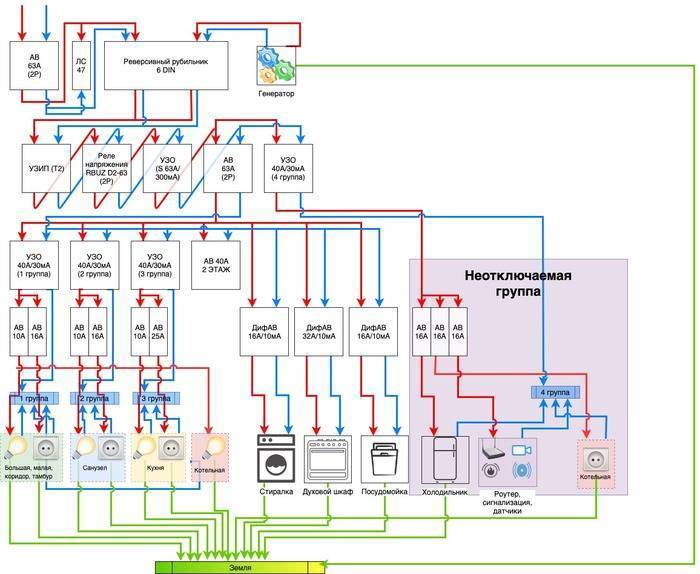

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

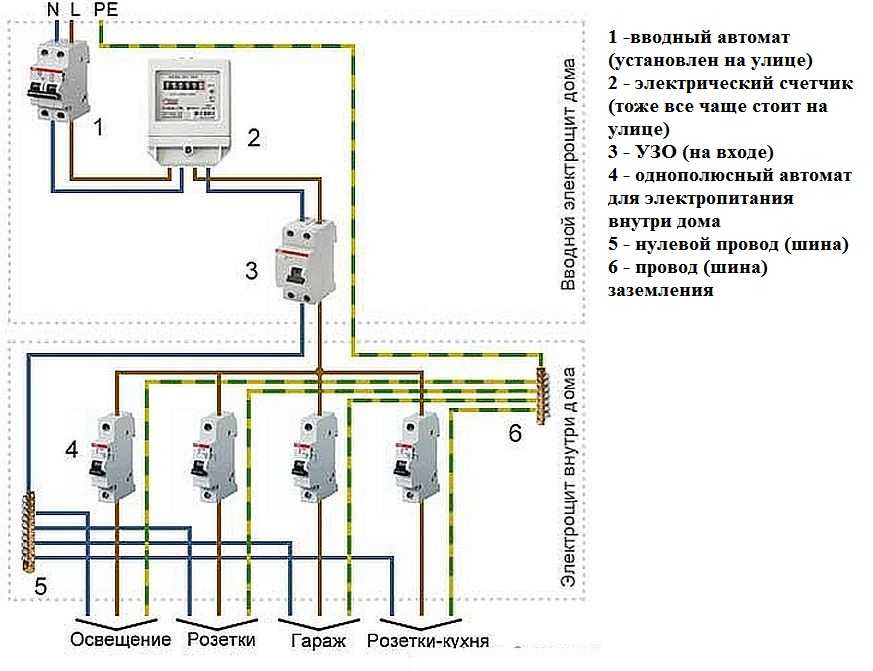

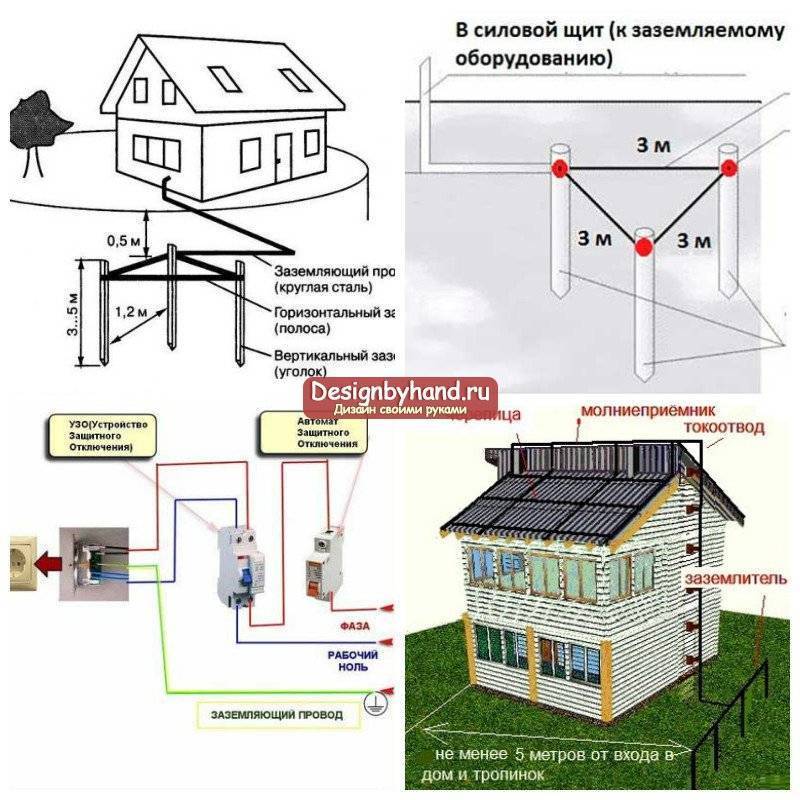

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

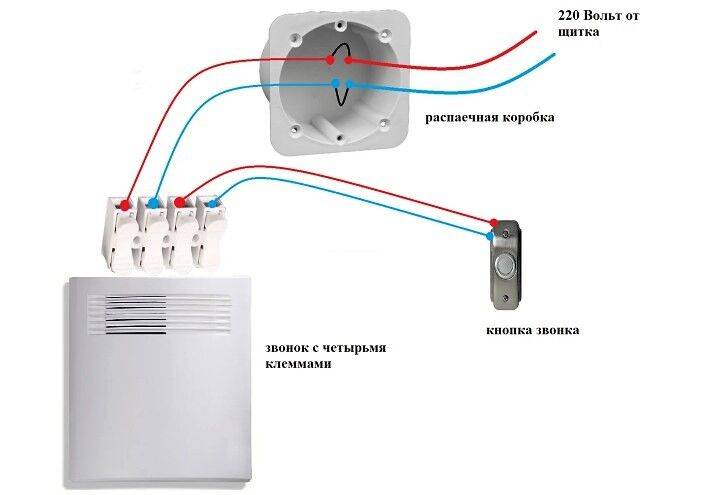

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

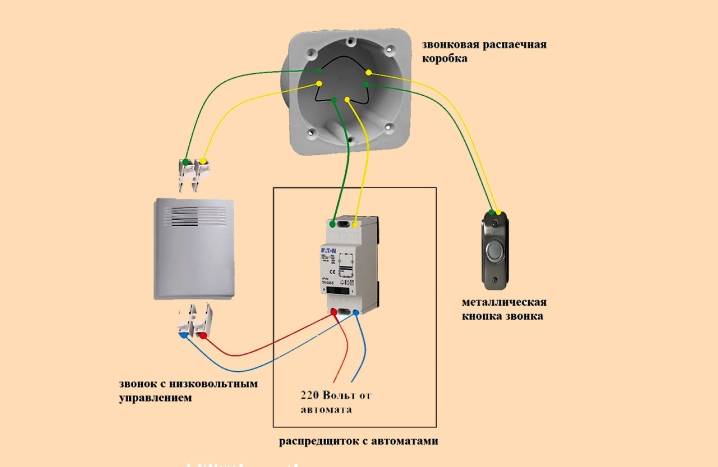

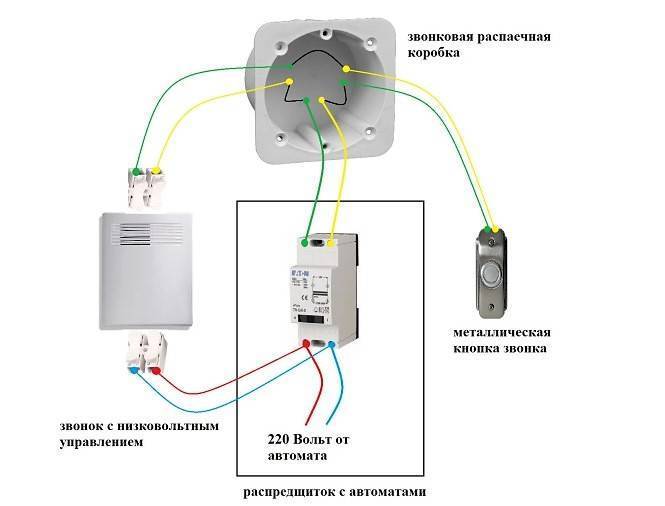

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

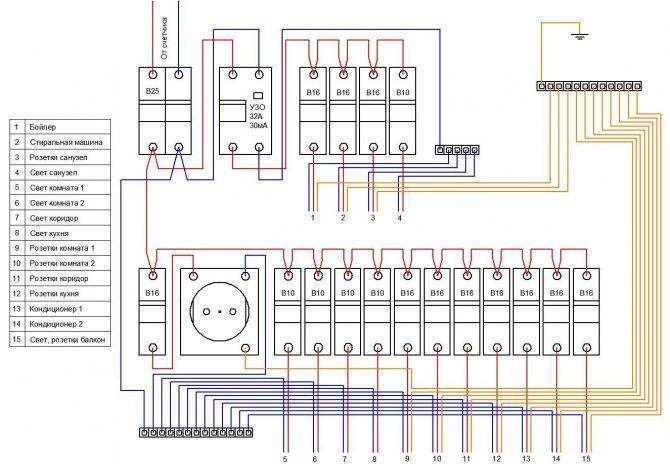

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция
«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож;
набор отверток;
отвертка-индикатор;
шурупы и шуруповерт;
изолента;
клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

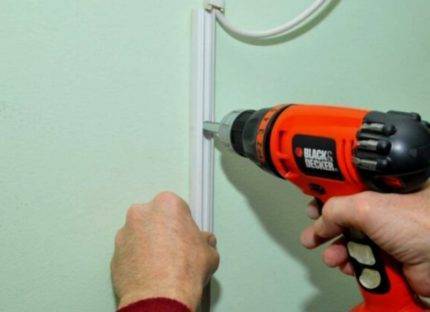

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

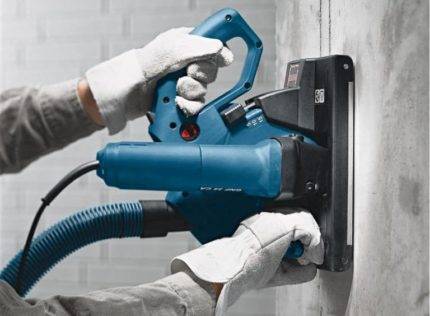

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

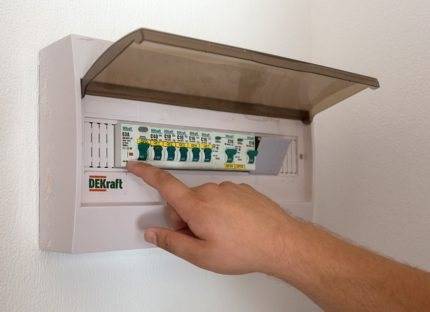

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция
Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция
Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

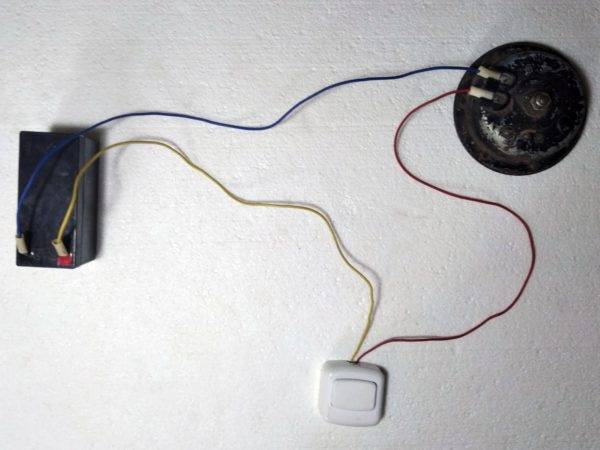

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Выводы и полезное видео по теме

Подробный инструктаж от российского производителя кабельной продукции:

Вариант самостоятельной установки:

С появлением домофонов и мобильных телефонов необходимость в обязательной установке дверного звонка отпала. Но он все еще остается полезным устройством, заметно облегчающим жизнь – если, например, в вашем подъезде не установлен домофон.

Самостоятельный монтаж прост и является неплохой тренировкой для дальнейших, более серьезных практик в области электрообеспечения собственного жилья. Но, работая с электричеством, не забывайте про безопасность – собственную и окружающих.

Если вам знакома установка звонка в квартире или доме – приглашаем поделиться личным опытом. Возможно, вы столкнулись с трудностями при монтаже, давайте их обсудим вместе с нашими читателями. Переходите в комментарии, задавайте вопросы нашим экспертам и другим посетителям сайта.

Оцените статью
