Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

Содержание

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

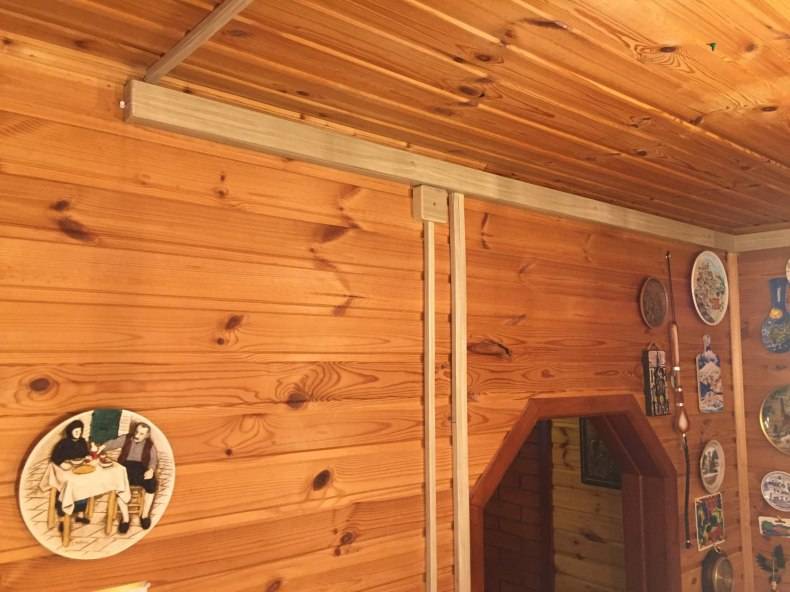

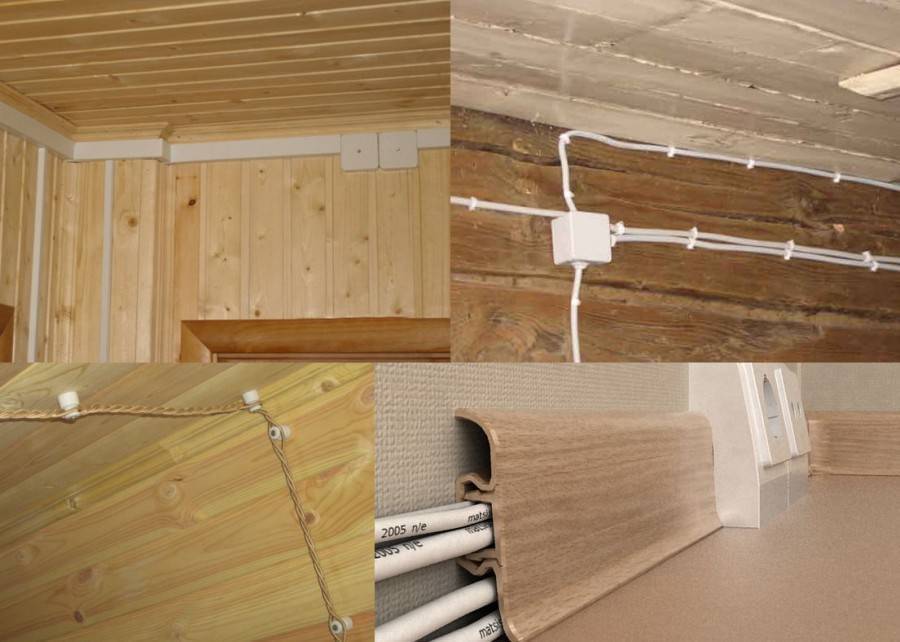

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

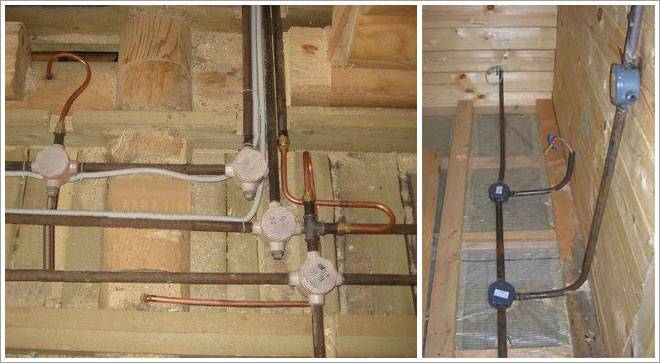

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;

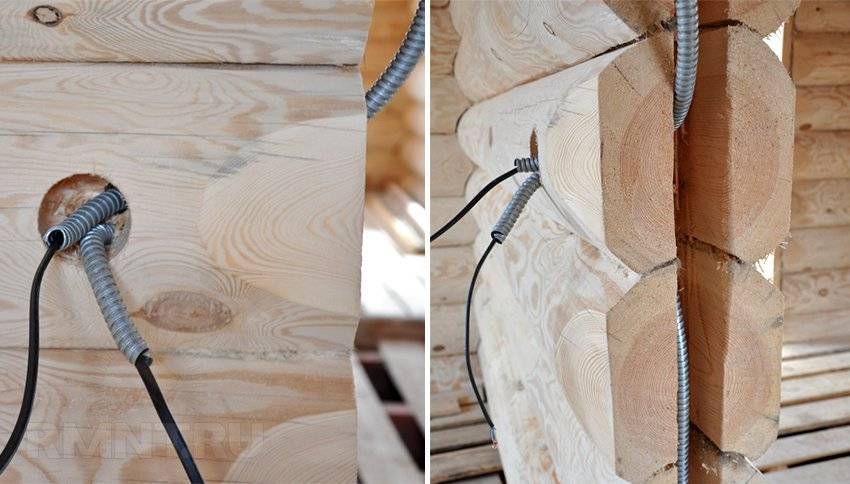

  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

  • соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
  • соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
  • опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
  • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Проект

Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.

Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:

Чтобы выполнить проводку грамотно, сначала сделайте чертеж

  1. Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
  2. На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
  3. Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
  4. Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.
Популярные статьи  Как почистить газовую колонку: доступные для самостоятельной реализации способы

Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.

Как правильно провести электричество в дом

Чтобы провести электричество в деревянный дом, требуется прокладка кабеля между опорой линии электропередач (столбом) и распределительным щитом здания. Такой кабель называют вводным или питающим. Провести кабель можно воздушным либо подземным способом.

Воздушный метод — быстрый, легкий и экономичный вариант, который предусматривает ввод электричества в дом по воздуху. Такой метод монтажа не требует серьезных денежных затрат и не занимает много времени. Однако он нарушает эстетичность постройки и может повредить кустарникам, деревьям и другой растительности.

Прокладка по траншее — трудоемкий и дорогостоящий процесс, однако при этом надежный и долговечный. Кроме того, подземная линия не нарушит привлекательность фасада дома и не потревожит зеленые насаждения.

При данном методе делают траншею глубиной один метр, на дно укладывают песчаную подушку высотой 15-20 сантиметров и только затем прокладывают кабель. После укладки провод засыпают на 20 сантиметров песком и на 50 сантиметров землей

Важно установить сигнальную ленту, и только затем засыпать траншею до конца

Вводный кабель подает напряжение на распределительный щит дома, откуда питание распространяется по электрическим потребителям внутри помещения. На щите распределения электричества устанавливают автоматические выключатели и защитное отключение, заземление и другие устройства. Эти элементы нужны для подачи электричества и для обеспечения безопасности.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

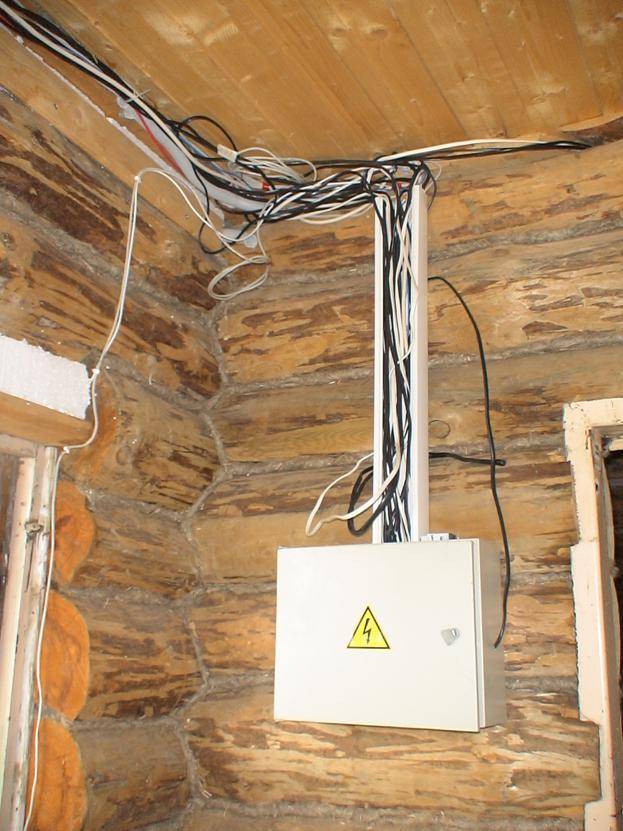

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Почему выбирают вариант со скрытой проводкой?

Без электричества сложно себе представить любое жилье. Саму проводку можно выполнить несколькими способами.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

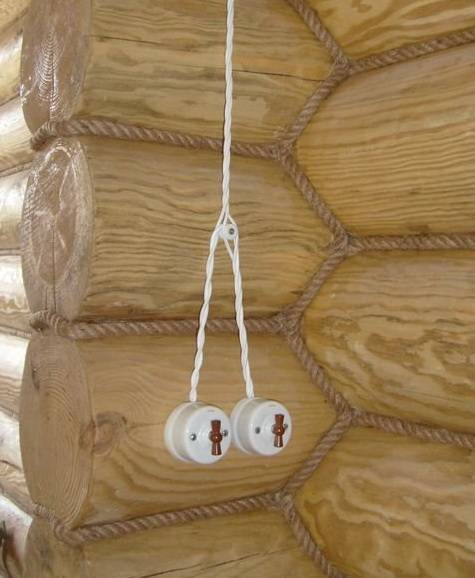

Например, на заре электрификации провода просто крепили поверх стены при помощи специальных изоляторов. Но такой способ уже давно не актуален. Во-первых, такие провода представляют серьезную опасность. Во-вторых, внешний вид жилых помещений существенно ухудшается.

Сегодня практически во всех случаях при прокладке проводки используется скрытый способ.

У такого метода есть ряд неоспоримых преимуществ, а именно:

  • сами провода не ухудшают внешний вид помещений;
  • розетки и выключатели монтируются вровень со стеной, что значительно облегчает расстановку мебели;
  • снижается риск повредить провода. Конечно, это правило будет работать, если у вас будет план проводки;
  • есть возможность быстро и без особого труда заменить провода;
  • на стене не остаются бугры или выемки, что значительно упрощает дальнейшие отделочные работы

Очень часто провода, смонтированные не скрытым методом, становятся местом сбора пыли и грязи. К тому же на таких участках очень любят поселяться пауки, а значит, без образования со временем густой сетки паутины вам не обойтись.

Видео: Электрика в деревянном доме

https://youtube.com/watch?v=HsJiGTS4cas

Если скрытая проводка в деревянном доме сделана правильно, то значительно снижается риск возникновения пожара. Но и у такого метода есть свои недостатки. Среди наиболее важных минусов скрытой проводки можно выделить следующие:

  • у вас не будет возможности проводить периодическую ревизию изоляции провода. Именно поэтому многие профессиональные электрики рекомендуют проводить замену всех коммуникаций как минимум раз в десять лет;
  • сам монтаж довольно трудоемкий. Вам придется выполнить большой объем работ. Порой сделать скрытую проводку можно только на этапе строительства деревянного дома;
  • потребуются внушительные затраты. Короба, изоляционные шланги, различные соединительные и крепежные элементы все это стоит недешево;
  • если вы решили дополнить электрическую сеть дополнительными выключателями, розетками или другими приборами, то будьте готовы к серьезным работам. Вам необходимо будет вскрыть отделку стены и только после этого провести подключение.

Кроме того, сами работы нужно выполнять аккуратно. Если в изоляции проложенных проводов возникнет даже микротрещина, то может получиться короткое замыкание. Дерево, даже обработанное специальными пропитками, все равно остается горючим материалом, и даже небольшая искра может вызвать пожар.

Наружная электропроводка

Наружная электропроводка — это кабель, проходящий по воздуху от центральной линии электропередач (ЛЭП) непосредственно к дому

Чему тут нужно уделить особое внимание? Проследите, чтобы кусок кабеля, который пройдет по наружной стене дома к распределительному щитку, находился на достаточно безопасной высоте. Ведь именно этот участок окажется без защиты

Популярные статьи  Рейтинг газовых котлов для отопления частного дома: разновидности, технические характеристики, цены

Как повысить безопасность этой части кабеля? Вот несколько вариантов:

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

  • 1. Установить стальную трубу. Монтаж кабеля в такую трубу выполняется по технике пожарной безопасности. Трубу можно использовать, если от наружного соединения через стену к щитку — не более 3 м. Если же на пути кабеля — углы, повороты и т.д, то проложить трубу будет практически невозможно.
  • 2. Установить защиту на входе. Снаружи дома на стене нужно поставить коробку с двухполюсным автоматом. Коробка выполнена так, чтобы в нее не проникала влага и пыль. Автомат защитит электропроводку от перегрузки, выключая подачу электричества при скачках. Место ввода от щитка в этом варианте может быть достаточно удалено. Удобно и практично. И все же, сам кабель, на вводе в дом из бруса, должен проходить через стальную трубу.
  • 3. Установить защиту прямо на столбе, от которого подается напряжение. Этот вариант следует реализовывать при подключении ЛЭП. Инспектор электросети будет контролировать показания счетчика, размещенного снаружи дома, что очень удобно. А автомат электрозащиты устанавливается прямо на ЛЭП на столбе. Выполнить эту работу сможет исключительно профессиональный электрик с соответствующим доступом, и оплачивается она дополнительно.

Скрытая проводка в деревянном доме

Почему, большая часть домовладельцев предпочитает установку скрытой электрической проводки? Ответ лежит на поверхности — эстетикой. На стенах нет никаких проводов, розетки и выключатели спрятаны в стены и это не доставляет ни каких сложностей при проведении отделке стен и при расстановке мебели. Но это не самое главное, грамотно выполненная прокладка кабеля в деревянном доме снижает вероятность возникновения возгорания.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкцияСкрытая проводка в деревянном доме

Кроме вышеперечисленного скрытая проводка в деревянном доме предоставляет домовладельцу определенные преимущества, например:

высокая ремонтопригодность;

низкий риск механического повреждения провода;

арматура (розетки, выключатели) не собирают на своей поверхности пыли.

Но наличие такой проводки представляет собой определенную опасность.  Дело в том, что домовладелец не может постоянно наблюдать за состоянием проводки и проводить своевременное обслуживание и ремонт участков провода, которые подверглись старению и разрушению. Кроме того, могут возникнуть сложности при подключении новых точек подключения.

При выполнении скрытой проводки, домовладелец понесет дополнительные расходы на приобретение дополнительных материалов, необходимых для сокрытия проводов и углубления в стены арматуры.

Выбор элементов защиты и автоматики

Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?

Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).

Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.

Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).

Розеточные группы

Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.

Цепи освещения

Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.

Кондиционеры, бойлеры и стиральная машинка

Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.

Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.

Духовые шкафы и электроплиты

Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.

Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.

Котлы отопления

Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

Популярные статьи  Как оформить лофт в маленькой квартире: 10 важных нюансов

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

  • От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
  • В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
  • Используя металлическую проволоку, арматура соединяется между собой.
  • От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
  • На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

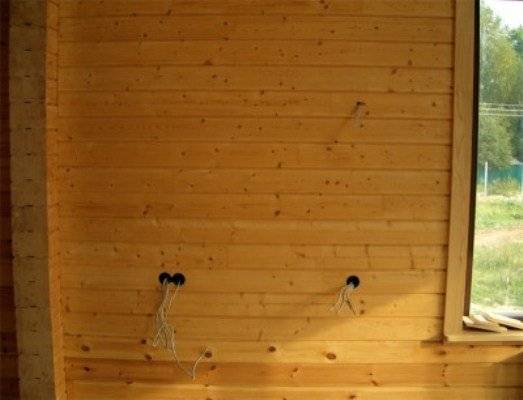

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме

В таких строениях особенно важно соблюдать правила противопожарной безопасности
