Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

  • Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
  • В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
  • Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
  • После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
  • Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
  • В проектном отделе водоканала заказывается проект водоснабжения дома.
  • В коммунальных службах оформляется ордер на проведение земляных работ.

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

  • паяльник утюг;
  • труборез;
  • карандаш строительный;
  • сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

  • пластиковая труба;
  • тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Особенности вставки отводов в трубы

Трубопроводы из пластика существуют разные. Одни используются для подачи воды, другие для ее отведения.

Есть магистрали общего пользования, а есть личные внутридомовые и внутриквартирные сети. И каждый вариант имеет свои нюансы выполнения работ.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Для врезки в уличную трубу центрального водопровода или поселковой канализации требуется разрешение от владельца сетей, самовольно осуществлять подобные монтажные работы запрещено

Чтобы врезаться в общую централизованную систему и не нажить себе проблем с законом, необходимо пройти предварительные согласования. Лучше всего подписание всех нужных бумаг и сами работы по врезке перепоручить специализированной организации. Это сильно упростит жизнь.

А вот в пластиковый трубопровод внутри квартиры или частного дома врезаться никто не мешает. Делать это можно практически в любой его точке. Надо лишь соблюдать элементарные правила и не перегружать систему обилием сантехнических устройств.

Напора воды в водопроводе должно хватать для всех приборов и всех пользователей. А канализационная труба способна принять только тот объем стоков, на который она изначально рассчитана.

Существует несколько видов пластиковых труб:

«PP» – полипропиленовые;

«PE» – полиэтиленовые (чаще всего это ПНД);

«PVC» – поливинилхлоридные;

«PEX» – из сшитого полиэтилена;

«РЕХ-AL-РЕХ» – металлопластиковые.

Одни из них рекомендуется использовать для разводки систем ГВС и теплоснабжения, а другие только для подачи холодной воды или ее отведения. Технологии врезки для всех пластиковых труб во многом схожи.

Различия касаются способов соединения их с фитингами и между собой в случаях, когда осуществляется вставка дополнительного элемента в существующий трубопровод.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Проще всего врезаться в канализационную трубу. Зачастую достаточно просверлить отверстие нужного диаметра и вставить в него патрубок с резиновой манжетой – особого давления в системе канализации нет, подобного соединения вполне хватит

Все техники врезки отвода в водопровод из пластика можно поделить на две группы:

  1. Вырезка участка трубы и вставка на его место тройника.

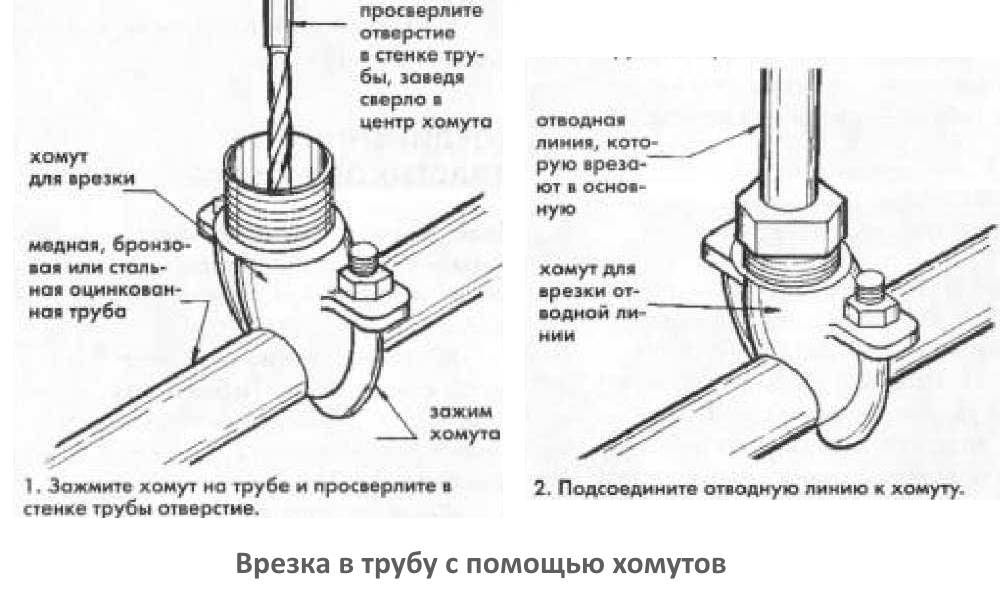

  2. Накладка на трубу хомута (седелки) с отводным патрубком.

Первый способ подразумевает выполнение сварочных работ специальным паяльником для пластика либо использование прижимных фитингов.

Во втором случае достаточно наличия накладываемой детали. Она просто надевается на трубу и затягивается механически болтами либо накладывается на пластиковую поверхность и приваривается к ней посредством встроенных нагревательных спиралей.

из Врезку в полимерную водопроводную трубу выполняют, если к основной магистрали нужно подключить второстепенные линии или если в пределах дома устанавливается дополнительное бытовое оборудование, нуждающееся в постоянной поставке воды В водопроводную трубу можно врезаться, не перекрывая подачу транспортируемой по ней среды. Для этого выпускают седелки, позволяющие подключиться к системе под давлением Устройства для врезки в полимерные трубы используют не только для подключения второстепенных веток, но и для установки расходомеров, а также запорно-регулирующей арматуры Независимо от варианта врезного устройства и технологии его установки, узел врезки в водопровод должен обеспечивать герметичность Подключение дополнительных и второстепенных линийВариант врезки в водопровод под давлениемПодключение расходомеров и регулирующей арматурыФормирование герметичного узла

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

  • Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
  • В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
  • Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
  • После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
  • Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
  • В проектном отделе водоканала заказывается проект водоснабжения дома.
  • В коммунальных службах оформляется ордер на проведение земляных работ.
Популярные статьи  2 фатальные ошибки при обустройстве водопровода в частном доме

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

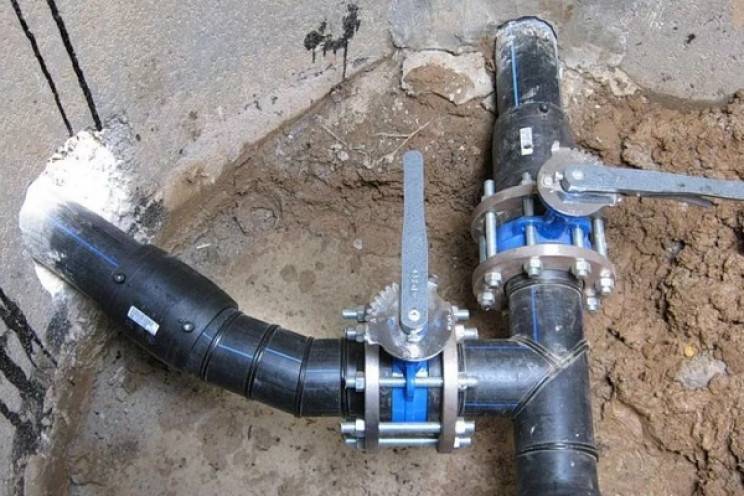

Как подключиться к общей водной магистрали

Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

  1. Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;

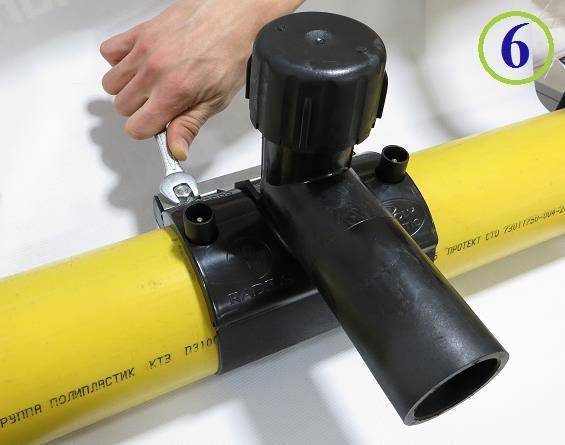

  2. По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
  3. Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
  4. Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
  5. Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

  1. Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
  2. Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
  3. На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
  4. Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
  5. Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
  6. Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

  1. Труба обнажается и зачищается;
  2. На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
  3. На патрубок наваривается или накручивается запорный вентиль;
  4. Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
  5. Подключают к вентилю свой водопровод и врезка под давлением готова.

Врезка в трубу канализации при помощи тройника

Стоит отметить, что при врезке в пластиковую канализационную трубу нечасто использую тройники, потому что существует большая вероятность разгерметизации системы в зонах соединения. Переходники, как правило, используют при врезке в чугунную трубу канализации.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Чтобы произвести врезку, потребуется осуществить ряд таких действий:

  1. Купить, непосредственно, сам тройник.
  2. Перекрыть систему канализации. Люди, проживающие в квартирах на данном этапе просят соседей сверху определенное время не использовать канализацию. Но в любом случае стоит позаботиться о том, чтобы иметь при себе несколько емкостей на всякий случай.
  3. Произвести все замеры в месте монтажа тройника.
  4. Вырезка части трубы, которая будет заменена тройником. Можно воспользоваться болгаркой, но нужно быть готовым к тому, что в некоторых местах диск попросту может не достать до нужных точек окружности. В таких ситуация прибегать к завершению процедуры при помощи молотка не рекомендуется, потому как ввиду хрупкости чугуна, большой сегмент чугуна может попросту разрушиться. Поэтому лучше в таком случае воспользоваться ножовкой, допилив металл.
  5. Установка тройника. В первую очередь тройник надевается на короткую часть стояка, при этом его отводят в сторону. После этого более подвижную часть трубы отводят в то же направление и надевают на тройник. Затем переходят к выравниванию линии стояка, после чего трубы вводят в тройник максимально глубоко. Если трубы нужно временно закрепить, то сделать это можно при помощи кронштейна.
  6. Соединение старой трубы с тройником. От мастера потребуются некие навыки и терпение, чтобы выполнить такую операцию. Все потому, что старые трубы пролегают очень близко к полу или стене, а это в значительной степени ухудшает доступ к точке сваривания.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

При врезке в фановую трубу из чугуна, например, не будет лишним упомянуть о том, что нужно использовать только качественные герметики, так как в случае проведения таких работ даже самыми профессиональными мастерами, при использовании непроверенных герметиков могут образоваться места с явными протечками.

Для создания герметичных стыков лучше всего прибегнуть к применению известных всеми силиконовых герметиков или эпоксидных смол. Довольно популярной в настоящее время является герметизирующая лента. Ею очень легко оперировать – нужно всего лишь очистить от грязи и жира соединяемые поверхности и обмотать в два слоя лентой по спирали край трубы без образования складок. Согласитесь, что это максимально просто!

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Популярные статьи  Индивидуальное отопление в многоквартирном доме — какие документы нужны, правила монтажа

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

Водопровод в дом из колодца

Иногда подключение частного дома к центральному водопроводу невозможно

Но обеспечение водой крайне важно для того, чтобы проживание в доме было удобным. Поэтому стоит подумать над тем, как можно решить ситуацию. Оптимальным выходом в этом случае будет проведение водопроводной сети из скважины либо колодца

Предпочтительнее всего обыкновенный колодец. С его помощью можно оборудовать надежную и практичную систему водоснабжения

Оптимальным выходом в этом случае будет проведение водопроводной сети из скважины либо колодца. Предпочтительнее всего обыкновенный колодец. С его помощью можно оборудовать надежную и практичную систему водоснабжения.

Зная, как провести водопровод из колодца в дом, можно создать максимально комфортные условия проживания. Можно сделать водопровод из уже существующего колодца, а можно оборудовать и новый. Главное, чтобы диаметр колодца был не менее 0,7 метров.

Если подземный уровень грунтовых вод выше одного метра, желательно приобрести пластиковый водонепроницаемый колодец.

Делается врезка в существующий водопровод, и устанавливается отсекающая арматура для водопровода: вентиль или задвижка. Размещается в колодце в точке соединения с наружной системой водопровода узел врезки водопровода. Служит такой узел водопровода для того, чтобы на время выполнения ремонта отключать подачу воды. Полученную конструкцию сверху следует накрыть плитой с отверстием для люка.

Надо помнить, что прежде чем приступить к монтажу водоснабжения, следует определиться с методом водозабора

Важно решить вопрос и со сбрасыванием сточных вод. Чтобы провести укладку трубопровода, нужна траншея для водопровода, вырывать которую следует ниже глубины промерзания грунта. Трубы следует укладывать на выровненное дно траншеи

Выравнивание можно провести при помощи песка. В случае, если вариант с траншеями является несколько затруднительным, то следует провести утепление водопроводных труб

Трубы следует укладывать на выровненное дно траншеи. Выравнивание можно провести при помощи песка. В случае, если вариант с траншеями является несколько затруднительным, то следует провести утепление водопроводных труб.

Важно также не забыть создать смотровой колодец водопровода, который является важнейшим элементом всей системы. Он делает функционирование водопроводной сети более надежной и эффективной. Колодцы смотрового типа позволяют контролировать весь процесс, а также удалять все засорения, возникающие в конструкции

Колодцы смотрового типа позволяют контролировать весь процесс, а также удалять все засорения, возникающие в конструкции.

Таким образом, водоснабжение дома является важной составляющей для создания комфортных условий проживания. Можно организовать водоснабжение путем врезки в водопровод. Иногда в качестве источника воды используют колодцы и скважины

Оборудовать систему водоснабжения несложно, главное соблюдать правила

Иногда в качестве источника воды используют колодцы и скважины. Оборудовать систему водоснабжения несложно, главное соблюдать правила.

Как резать чугунные трубы

Иногда приходится выполнять резку чугунных труб. Чтобы это выполнить при ремонте или монтаже, вам потребуется придерживаться определенного алгоритма. Чтобы все работы выполнить максимально точно, вам нужно обзавестись с защитными очками, маркером, ножовочным станком и лезвиями, либо пилой с цепным зажимом. Процедура проведения резки следующая:

Сначала давайте рассмотрим, как выполняется резка при помощи пилы с цепным зажимом. Сначала обозначаете маркером или мелом линию разреза

Крайне важно, чтобы все линии были ровные.
Трубу оборачиваете цепью. Старайтесь делать это тоже ровно

Нужно, чтобы на поверхности трубы было расположено максимально большое количество дисков.
Теперь необходимо нажать на ручки так, чтобы колесики пилы врезались в поверхность трубы
Обратите внимание на то, что, скорее всего, придется сделать это не один раз, чтобы разрезать полностью трубу. Также возможно, что ее придется немного вращать.
Аналогично выполняете резку во всех местах, которые были заранее отмечены.

Можно использовать ножовочный станок. Для этого:

  1. Размещаете лезвие (длинное) в агрегате и фиксируете его. Как правило, в лезвиях имеются карбидные или алмазные включения, которые позволяют легко резать твердые металлы.
  2. Обозначаете места, в которых необходимо разрезать трубу. Делайте линии ровными, а трубу крепко зафиксируйте на месте. Попросите, чтобы кто-нибудь поддержал ее во время резки.
  3. Разрежьте при помощи ножовочного станка. Если это чугунная труба 100 мм, то ее распилить окажется несложно. Ведь у нее толщина стенок всего 4 мм (у 150-й на 1 мм больше, поэтому и сил придется приложить немало).

Методы врезки без сварки

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов

Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.

Из несварочных технологий врезки выделяют:

  • установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
  • установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
  • процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
  • применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.
Популярные статьи  Стиральная машина не крутит барабан — причина: устраняем самостоятельно поломки

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

  • Простота и лёгкость монтажа;
  • Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
  • Легкий вес;
  • Низкая теплопроводность;
  • Способность к расширению (труба не лопнет на морозе);
  • Рабочие температуры от -20°С до +40°С;
  • Малошумность;
  • Широкий выбор диаметров и длины.

Какие документы оформляются для врезки в магистральный водопровод

Для получения разрешения от контролирующих органов на выполнение процесса требуется подготовить пакет документов:

  • проект подключения водоснабжения объекта;
  • схема территории с нанесением всех коммуникаций, свежая, в масштабе 1:500;
  • документы, подтверждающие право собственности на участок или недвижимость;
  • письмо в ответственную организацию;
  • условия технологического подключения, полученные от операционного владельца сетей.

Помимо этого необходимо направить обращение, вместе с проектом, в СЭС для получения подтверждения о подключении к магистральной сети. Проект проще всего заказать в специализированной организации для правильного и безошибочного расчета и оформления. После получения документов из СЭС пакет готов для полного согласования с Водоканалом.

Как врезать трубу в трубу без сварки

Врезка с помощью сварочного аппарата

Во время сборки либо реставрации трубопровода не всегда допустимо использование сварочного оборудования для формирования надежного узлового соединения. Решением в подобной ситуации является врезка составляющих элементов посредством различных специальных приспособлений. Подобные детали должны обладать достаточной прочностью, долговечностью и герметичностью для того, чтобы их использовать для напорной или безнапорной системы.

Используемые фитинги позволяют собрать как разъемные, так и неразъемные соединения. Первые удобны тем, что трубопровод на отдельном участке можно в случае необходимости разобрать и собрать обратно без нарушения целостности составляющих компонентов. Вторые непригодны для повторного монтажа, но они не требуют использования дополнительных уплотняющих материалов, образуют более долговечное соединение.

Разъемный тип соединения

Выбор того или иного фитинга определяется природой труб. Так, существуют изделия для работ с жесткими металлическими (сталь, медь, чугун) либо гибкими полимерными (полипропилен, полиэтилен, металлопластик) каналами. Так производители предлагают варианты универсального типа, что особенно актуально в условиях сборки разнородных магистралей.

Для узконаправленных фитингов существует еще одно отличие. Для соединения полимерных каналов контактная площадь элементов имеет большие размеры, чем у металлических. Такая разница особенно актуальна для жесткого трубопровода, с которым приходится работать в пространственно ограниченных условиях.

Конструкции тройников и их монтаж

Большинство типовых фитинговых тройников, применяемых при врезке в металлопластиковые трубы, изготавливаются из латуни или бронзы литьевым способом. Используемые в них уплотнительные элементы (контргайки и обжимные кольца) также изготавливаются из бронзы. Отдельные виды таких уплотнителей могут выполняться как из резины, так и из современных пластичных полимеров.

Так, пресс-гильзы тройников, врезаемых в металлопластиковые трубы, изготавливаются, как правило, из нержавеющей тонколистовой стали. Их латунные литые корпуса обычно комплектуются уплотнителями из пластичных полимеров.

При бытовой врезке тройника в металлопластиковые трубы чаще всего используются соединения обжимного или опрессовочного типа. Для их образования в первом случае применяются зажимные фитинги, а во втором – пресс-фитинги.

Технологические приемы, используемые при подготовке указанных типов сочленений, имеют много схожих черт. При этом реализация первого из них предполагает последовательное выполнение следующих монтажных операций:

  • сначала труба разрезается в месте врезки под углом в 90 градусов к своей продольной оси;
  • затем оба получившихся торца правятся так называемым калибром, придающим срезам рабочий вид (они не должны иметь каких-либо неровностей и заусениц);
  • после этого на торцах труб размещаются контргайки с обжимным кольцом-гильзой, после чего к ним последовательно пристыкуются оба ниппеля (внутренние штуцеры) монтируемого фитинга;
  • на заключительной стадии работ останется лишь зафиксировать трубные части соединений на ниппелях, уплотнив места их сочленения с помощью обжимных гильз.

Сразу отметим, что для образования надежного цангового соединения корпус монтируемого фитинга должен удерживаться во время обжима разводным ключом. Ну а для затяжки самой обжимной гайки лучше всего воспользоваться рожковым ключом.

Порядок образования пресс-фитингового сочленения отличается от уже рассмотренного нами ранее. Здесь не пригодятся привычные ключи, так как потребуется специальный инструмент – пресс-клещи, с помощью которых вставленные в тройник трубы обжимаются. Так получается неразборное соединение.

Для получения стандартного резьбового соединения монтируемый фитинг просто вворачивается на сгон трубы, рабочий участок которой (с заранее подготовленной наружной резьбой) предварительно уплотняется лентой ФУМ. Еще раз отметим, что резьбовое соединение фитингов с металлопластиковыми трубами используется крайне редко.

Примерная стоимость работ

Подключение частного домовладения к магистральной сети водоснабжения – самый трудоемкий и затратный по финансам процесс. Стоимость работ зависит от расстояния до колодца, объема земляных работ, уровня цен на услуги в регионе.

Приблизительные цифры следующие:

  • получение технических условий и других документов, согласования – 22 тысячи руб.;
  • затраты на трубы и другие элементы сети – 9-10 тысяч;
  • плата за подключение к центральной сети и работы по врезке в магистраль – от 20 до 50 тысяч;
  • земляные работы – до 10 тысяч;
  • работы в комплексе по прокладке сети – 2-2,5 тысячи за 1 метр.

Таким образом, общая стоимость может составить от 80 до 115 тысячи рублей.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
