Как сооружается выгребная яма без дна: схемы и правила обустройства

Преимущества и недостатки выгребной ямы без дна

Кратко рассмотрим, чем хороша и плоха конструкция негерметичной выгребной ямы. К ее преимуществам относятся следующие.

  1. Чрезвычайно низкая цена сооружения по сравнению со стоимостью полноценного септика — как фабричного производства, так и самодельного, построенного из колец или монолитного бетона.
  2. Простота создания – выкапываются котлован и траншея под трубу, устанавливаются стенки выгребной ямы и крышка, осуществляется подключение. Без особых проблем все эти мероприятия можно выполнить самостоятельно.
  3. Скорость постройки – выгребную яму без дна из бетонных колец вполне реально обустроить за пару дней.
  4. Меньшие расходы по сравнению с герметичной выгребной ямой – вызывать ассенизаторскую машину можно не каждый месяц, а всего 1-2 раза за целый год.

Выгребная яма без дна своими руками

В силу своей простоты и максимальной дешевизны подобное канализационное сооружение имеет серьезные недостатки.

  1. Проблемы с экологией – если такая дренажная яма для канализации будет размещена недалеко от источника питьевой воды, то со временем последний может прийти в негодность – просачивающиеся через почву канализационные стоки отравят его кишечной палочкой и другими микроорганизмами. Пить из подобного колодца можно, но небезопасно.
  2. Вероятность конфликта с соседями – тем, кто живет рядом с вами, вряд ли понравится существование потенциального источника загрязнения. Но, как показывает практика, это является проблемой только для благоустроенных коттеджных поселков и садовых товариществ – в остальных местах, скорее всего, соседи имеют такие же или еще более простые сооружения для сбора канализационных стоков.
  3. Проблемы с СЭС. Если на ваш участок придет с проверкой санитарно-эпидемиологическая служба, то она может счесть наличие у вас выгребной ямы с просачиванием стоков в почву нарушением норм, с соответствующими последствиями.
  4. Недолговечность работы – следует понимать, что такой выгреб неспособен функционировать долгое время – со временем почва вокруг него заилится и перестанет пропускать воду в прежнем объеме. В результате сооружение будет заполняться стоками быстрее, потому придется переносить его на новое место или заменять полноценным септиком. Либо чаще обращаться к услугам ассенизаторов.

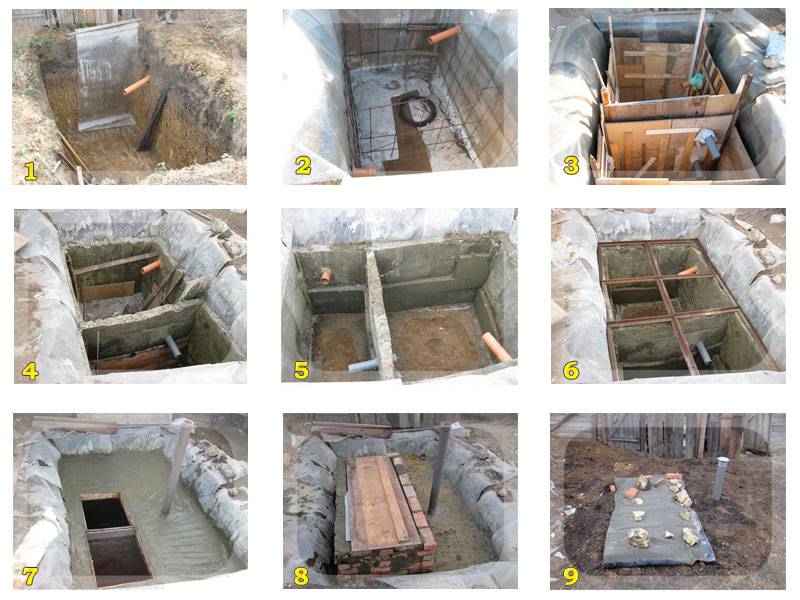

Процесс строительства кирпичной выгребной ямы

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

  1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
  2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
  3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

  • редкая откачка с помощью ассенизаторской техники;
  • возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
  • отсутствие плохих запахов;
  • возможность использовать воду в больших объемах;
  • отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

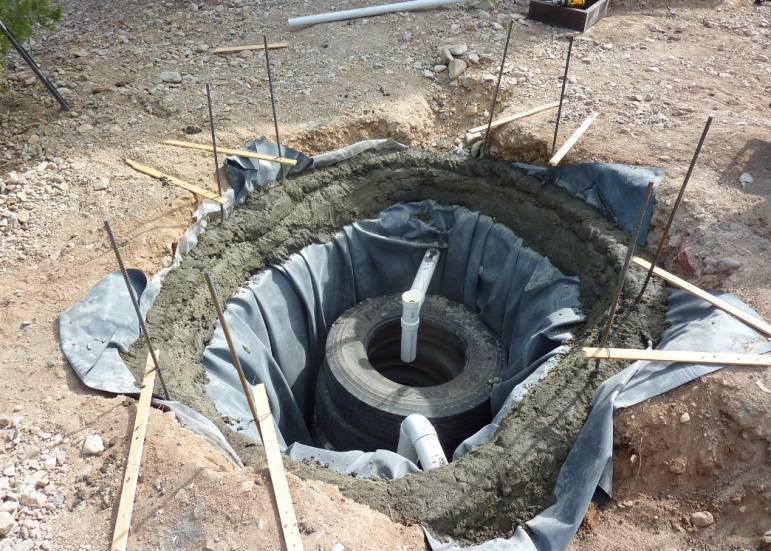

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.

https://youtube.com/watch?v=kiT65mIE0p0

ПОСМОТРЕТЬ ВИДЕО

Обзор популярных схем

Несмотря на материал изготовления, канализационные сооружения могут иметь различную конструкцию. Разница касается, в большей мере, количества камер – от одной до трех. Рассмотрим схемы, которые больше всего подходят для обеспечения частных домов автономной канализацией.

Отдельная накопительная емкость

Выгреб из одной герметичной камеры – наиболее простой вариант. Он не загрязняет окружающую среду, следовательно, безопасен и экологичен. Такая яма занимает минимум места, и поскольку находится под землей, не мешает выращивать цветы или разбивать неподалеку грядки.

Ограничения касаются посадки деревьев, которые своими корнями могут разгерметизировать канализационное сооружение.

Схема простейшей однокамерной выгребной ямы. Необходимо следить за тем, чтобы сточные воды не поднимались выше уровня врезки канализационной трубы, и вовремя вызывать ассенизаторов

Однокамерный накопитель актуален для тех, кто редко пользуется канализационной системой, то есть редко наведывается на дачу. Существует еще один вариант – если в доме проживает одинокий человек, а канализационная система состоит из минимума активных точек пользования (унитаз, душ, раковина).

При устройстве резервуара необходимо помнить, что он заполняется не до самого верха, а до уровня входа трубы, поэтому задействован только на 2/3 объема. Простой накопитель требует регулярной откачки, а для этого следует подготовить удобный подъездной путь для ассенизаторов и лучше заключить договор на постоянное обслуживание.

Сливная яма без дна

Вариант одиночного накопителя – яма с фильтрующим дном. Основное назначение фильтра – пропускать часть стоков прямо в грунт, чтобы снизить нагрузку на сооружение и сократить количество вызовов специалистов для откачки отходов.

Конструкция нижней части резервуара отличается от глухого днища герметичной камеры. Это может быть сооружение из бетонных заготовок, кирпичный колодец или пластиковая емкость.

Схема выгребной ямы с перфорированными стенками и фильтрующим дном. В качестве фильтра выступает толстая песчано-гравийная подушка, которую со временем необходимо обновлять

В грунтах со слабой пропускной способностью, например, в пластичных супесях,  целесообразно устраивать дополнительную перфорацию стенок. Для этого формируют небольшие отверстия примерно через 10 – 15 см.

Располагают их по всей высоте грунтового фильтра в шахматном порядке. Таким методам увеличивают площадь фильтрации, как следствие, ускоряется процесс утилизации.

Два важных условия устройства фильтрации:

  • песчаный или супесчаный грунт – рыхлый, с большой степенью водопроницаемости;
  • низкий уровень залегания водных горизонтов.

Плотные глинистые грунты, твердые супеси, суглинки любой консистенции, просто не будут впитывать воду, таким образом, устройство перфорации бесполезно.

Данная схема больше подходит для строительства фильтрующих колодцев, которые являются вторым или третьим отсеком и устанавливаются вслед за накопителем. Качество доочистки в грунте частично осветленной воды гораздо выше, нежели не отстоявшихся канализационных стоков из первого выгреба-накопителя.

Откачка отходов из ямы без дна осуществляется чуть реже, чем из обычной ямы. Если фильтр забивается – режим откачки одинаков.

Двухкамерный септик из бетонных колец

Усложненный вариант сливной ямы – двойной резервуар.

Он может иметь различную конструкцию:

  • бетонная емкость, разделенная на 2 части перегородкой;
  • 2 колодца, соединенные трубой перелива.

Несмотря на некоторые различия в конструкции, цели строительства двухкамерных моделей одинаковы – разделить отходы по степени загрязнения. В первой секции, которая является полноценным накопителем, начинается переработка отходов анаэробами, вследствие чего образуется твердый осадок и мутная жидкость.

Во второй – сточные воды еще более осветляются, осадка намного меньше.

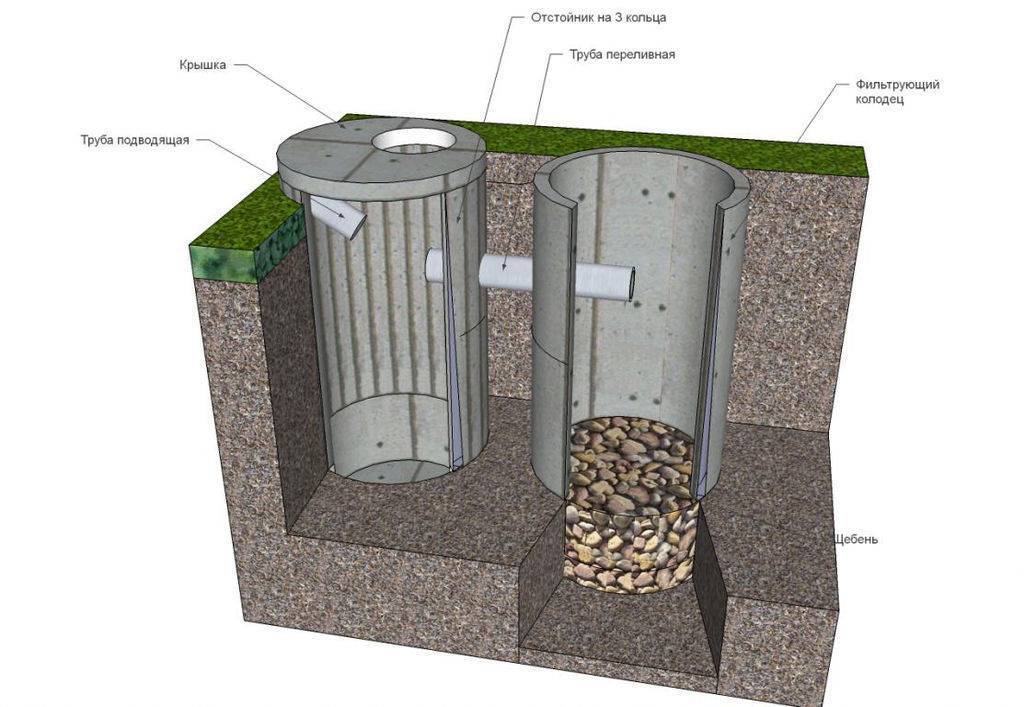

Вариант устройства двухкамерного септика. Второй резервуар представляет собой фильтрующий колодец, принимающий стоки из первой камеры и отправляющий их на доочистку в грунт (+)

Если вторую емкость оснастить компрессором, то очистка будет более эффективной, так как переработка будет осуществляться еще и аэробными микроорганизмами. Двухкамерные модели, по сути, уже не просто накопители, а септики, способные частично очищать канализационные стоки.

Кратко процесс строительства двухкамерного септика из бетонных колец представляет следующая фото-подборка:

Выгребная яма из бетонных колец

Использование готовых железобетонных конструкций, в данном случае – бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.

В первом случае берут монолитные кольца, а во втором – используют специальные кольца с отверстиями.

Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией

Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось.

Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:

  1. Выбрать место для сооружения.
  2. Сделать разметку.
  3. Выкопать котлован.
  4. Выровнять дно.
  5. Залить дно ямы бетонной стяжкой.
  6. Установить бетонные кольца.
  7. Проложить необходимые канализационные трубы.
  8. Заделать швы.
  9. Провести работы по гидроизоляции и герметизации.
  10. Выполнить засыпку котлована.
  11. Установить бетонное перекрытие с отверстием и крышкой.
  12. Установить вентиляционные конструкции.

Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.

Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.

Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи – трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.

Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.

Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.

Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек

Для прокладки канализационных труб роют траншею с небольшим уклоном – около 3 градусов. Рекомендуемая глубина такой траншеи – не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.

Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.

Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию

После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.

Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.

Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.

Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.

Как сделать выгребную яму своими руками

Бездонная сливная яма в частном доме своими руками вариант, удобный для дачных массивов. Ее отличает легкая конструкция. Для укрепления стен вырытого под яму котлована можно использовать газосиликатные блоки, кирпич или бетон. Ускоряет монтаж конструкции применение готовых железобетонных колец.

Пошаговая инструкция, схема

Порядок работ:

  1. Подготовка шахты котлована. Оптимальная глубина 2-3 м, ширина равна диаметру бетонного кольца + 80 см.
  2. Монтаж и предварительное утепление трубопровода.
  3. Заливка бетонной стяжки по периметру котлована. Центральную часть шахты оставляют свободной.
  4. С помощью коронки по бетону в нижнем железобетонном кольце делается серия отверстий диаметром 50 мм с шагом 10 см. Это позволит жидкой фракции стоков протекать за ствол шахты.
  5. Осуществляется установка нижнего перфорированного кольца на предварительно утрамбованное дно. Выставляется уровень. Затем сверху ставятся одно или два цельных (в зависимости от высоты шахты).
  6. Засыпка гравия, битых кирпичей и песка внутрь бетонных колец на высоту 100 см. Этот этап работ позволяет сделать фильтр грубой очистки.
  7. По периметру ямы выстилают гидроизоляцию, которая исключит попадание грунтовых вод в котлован.
  8. Производят отсыпку котлована теми же материалами, что использовались в качестве фильтра в кольцах.

Пример выгребной ямы из железобетонных колец

Правильный расчет объема ямы

Объем выгреба определяется числом проживающих в доме взрослых людей и детей. Для расчета применяется следующая формула: V = K x D x N, где:

V — Объем резервуара.

K — Число взрослых, живущих в доме. На ребенка — 0.5k.

D — Временной интервал между очистками ямы (обычно 15-30 дней).

N — Норма потребления воды на одного человека (примерно 200 л/сутки)

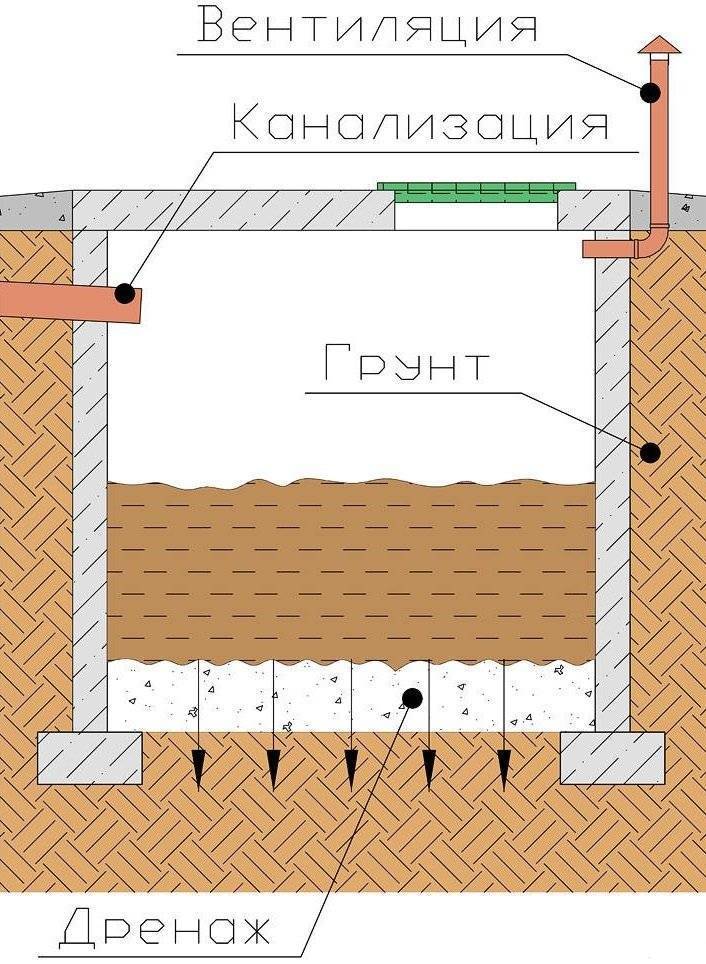

Принцип работы ямы без дна

Выгребная яма представляет собой накопитель серых отходов человеческой деятельности, т.е. стоков, образующихся при выполнении бытовых действий, приготовлении пищи и приеме гигиенических процедур.

Ее устраивают на некотором (определенном санитарными нормами) расстоянии от дома. Для устройства такой канализации нужно выкопать яму, укрепить и защитить от влаги ее стены, установить верхнее перекрытие, а также подвести к емкости канализационную трубу.


В выгребных ямах без дна нижнюю часть не герметизируют. Здесь устанавливают фильтр из песка и гравия, через который жидкие стоки медленно просачиваются в грунт, где производится их окончательная очистка

Сточные воды поступают внутрь емкости, а перекрытие надежно защищает окружающих от неприятных запахов. Отстоявшаяся жидкая составляющая сточных масс просачивается в нижележащие грунтовые слои, а твердые включения оседают на поверхности песчано-гравийного фильтра.

Со временем резервуар наполняется нерастворимым твердым осадком, и его содержимое необходимо удалять. Для этого используют специальную ассенизаторскую машину, хотя небольшую по объему яму можно вычистить и с помощью обычного ведра.

Стоки внутри ямы с течением времени немного изменяются по составу. Частично они перерабатываются микроорганизмами, твердые фракции превращаются в осадок, а жидкая часть отделяется. С целью уменьшить количество стоков, чтобы пользоваться услугами ассенизаторов как можно реже, яму делают “без дна”.

Стены емкости для серых стоков тщательно заделывают, а на дне оставляют просвет с грунтом. Сверху на грунте делают фильтр из природных материалов: песка, щебня и гравия. Жидкая часть стоков медленно просачивается в грунт, а твердые фракции остаются внутри канализационной емкости.

Галерея изображений

Фото из

Выгребная яма в качестве второй камеры

Поглощающий колодец для серых стоков

Самодельный септик с выгребной ямой

Выгребная яма в супесчаном грунте

Сточные воды, проходя через фильтр, получают дополнительную очистку. Окончательно жидкие отходы перерабатываются в толще грунта с помощью микроорганизмов, которые там обитают.

Для того чтобы ускорить и усилить процесс переработки в яму добавляют биологические средства, в основе которых заложено действие природных бактерий. Подобные препараты используют и внутри накопительных герметичных выгребных ям, для выполнения биологической очистки сточных вод и уменьшения объема осадка.

“Бездонная” канализация конструкция очень удобна. Она позволяет удалять жидкую часть стоков естественным и безопасным путем. В результате емкость наполняется медленнее, и оплачивать услуги ассенизаторов приходится не так часто.

Интересной вариацией ямы без дна является система доочистки в виде фильтрующего колодца. Ее устанавливают после септика-отстойника, в котором производится первичная переработка стоков.


Выгребная яма без дна может играть роль части конструкции, которая состоит из двух камер: герметичной и проницаемой

Обе секции соединены переливной трубой. Сначала стоки попадают в герметичный отдел канализации.

Здесь отходы отстаиваются, твердые фракции оседают на дно, легкие технические загрязнения скапливаются наверху, а так называемые “серые стоки”, т.е. очищенная от перечисленных загрязнений вода, достигают уровня перелива и перемещаются в емкость без дна. Сточные воды фильтруются и утилизируются в грунт, как было описано ранее.

Использование специальных микроорганизмов превращает конструкцию почти в полноценный септик, который функционирует на основании схожих принципов.

Такое двух- или даже трехкамерное сооружение имеет смысл делать только для дома, в котором проживает значительное количество людей, в связи с чем планируется получать большой объем стоков. А для летней дачи можно устроит относительно небольшую выгребную яму.

Обзор популярных строительных схем

Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.

Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.

Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка

На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.

Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня

Третий вариант – модернизированный накопитель, примитивный септик.

Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках

Использование двухсекционного накопителя с переливом более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.
