Содержание

Из каких запчастей состоит редуктор?

Классический надежный редуктор YOTA RED 120 л.с. состоит из:

корпус (4 части)
катушка с сердечником
штуцера входа газа и тосола
место крепления датчика температуры
2 мембраны
1 прокладка
фильтрующий элемент
болты крепления, пружина и уплотнительные р

езинки

Корпус редуктора выполнен из прочного литья с высокой скоростью нагревания, что обеспечивает быстрый прогрев газа. Универсальная катушка на 12 Вольт (17 Ват), которая взаимозаменяема со всеми редукторами и мультиклапанами YOTA RED. Усовершенствованный сердечник с корпусом который не магнитится и резинотехническим витоном (этот вид резины не боится перепадов температур и более вынослив). Мембраны и прокладка сделаны из армирующей резины, что увеличивает ресурс эксплуатации. Фильтрующий элемент немецкого производства с большой плотностью, что позволяет фильтров газ от крупных частиц.

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

https://youtube.com/watch?v=jRuGH9JFa0M

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

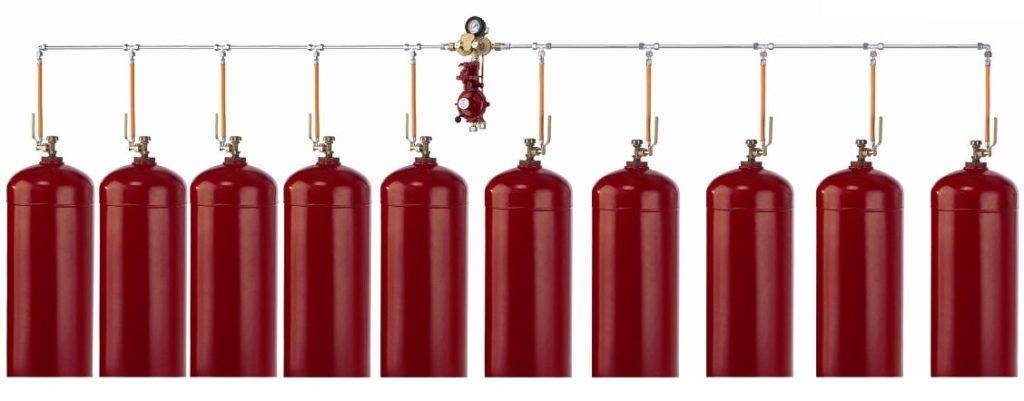

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Как работает?

Для сварки и других целей нужен пропан значительно меньшего давления, подаваемый с постоянной скоростью. С этой целью ставят редуктор на баллон

В камере, внутри корпуса, стоит мембрана, регулируемая винтом. На нее с одной стороны давит газ, поступающий из баллона. При смещении мембраны под напором газа, открывается проход во вторую часть камеры, где создается рабочее давление.

У всех газовых редукторов редукционный понижающий принцип работы. Когда давление внутри емкости снижается до рабочего, работа прекращается.

По принципу работы мембраны различают прямой и обратный способ редуцирования.

При прямом редуцировании газ из баллона поступает в первую камеру и отжимает мембрану

Обратный

При обратном редуцировании мембрана первоначально открыта и газ из баллона свободно перетекает в рабочую половину камеры. После достижения нужного давления, он нажимает на мембрану и закрывает ее.

На газовых редукторах для баллонов с сжиженным пропаном устанавливают в основном обратный способ редуцирования. Он обеспечивает стабильную подачу газа с равномерной скоростью. Настраивать требуемое давление на такой конструкции проще и быстрее.

В редукторах для углекислоты для полуавтоматов используется прямое редуцирование. Давление снижается в основном за счет разницы в размерах камер. Манометр на таких приспособлениях только один. Он показывает давление на выходе. Регулировка происходит за счет изменения размера переточного канала.

Кислородный редуктор на кислородный баллон имеет два манометра или ротаметр вместо второго, установленного на выходе. Они показывают давление в баллоне и скорость расходования или давление в рабочей камере.

Виды и характеристики. Редуктор БКО 50-4 и БКО 50-5

По своим техническим параметрам редукторы для кислородного баллона подразделяются на две группы – рамповые и постовые. Рамповые редукторы отличаются повышенной пропускной способностью – от 100…120 м3/ч, а потому используются для питания группы сварочных постов, либо для сварочных работ с большими объёмами. Постовые редукторы – индивидуального назначения, они обеспечивают расход кислорода в количествах 5…25 м3/ч (меньшие значения соответствуют меньшим конечным давлениям газа).

Корпуса газовых редукторов внешне однотипны, поэтому при изготовлении их окрашивают в определённые цвета (для кислородных редукторов это голубой цвет).

ГОСТ 13861 предусматривает следующие исполнения кислородных редукторов:

Баллонные, типа БКО, БКД и БПО.
Сетевые, типа СКО, САО, СПО, СМО.
Универсальные (У).
Рамповые (РКЗ, РАД, РПД).
Центральные (ЦКЗ).

Основной технической характеристикой кислородного редуктора является его пропускная способность и значение рабочего давления газа в баллоне. Например, кислородный редуктор типа БКО 50-4 означает, что агрегат предназначен для подключения к баллону с кислородом, является одноступенчатым, и рассчитан для пропускной способности до 50 м³/ч при рабочем давлении газа 4 атмосферы. Соответственно, для кислородного редуктора БКО 50-5 допустимое значение рабочего давления составляет 5 атмосфер. Именно редукторы типа БКО чаще всего и применяются для индивидуальных постов газосварки.

Дополнительными эксплуатационными особенностями кислородных редукторов являются:

Число ступеней редуцирования. Выпускаются одноступенчатые устройства, регулятором давления в которых выступает либо пружина, либо иной узел, и двухступенчатые, где регулирование давления происходит постепенно, при помощи промежуточных пневматических камер. Двухступенчатые редукторы обеспечивают более надёжную работу сварочного поста в условиях низких температур, более стабильны по своим характеристикам, но отличаются конструктивной сложностью и, следовательно, увеличенной ценой;
Способ присоединения. Используется накидная гайка, а не хомут, поскольку взрывоопасность кислорода требует особых требований к герметичности;
Климатическое исполнение. Требование к надёжности работы регулятора тока особенно возрастают, когда газосварка ведётся не только при низких температурах, но и с большими объёмами. При больших расходах давление кислорода быстро снижается, что сопровождается увеличением объёма газа, остающегося в баллоне. Этот физический процесс ускоряет охлаждение газа и редуктора, в результате устройство может потерять работоспособность.

Принципиальными отличиями двухступенчатого кислородного редуктора являются редуцирующий клапан повышенной точности и двухслойная мембрана увеличенной площади, которая изготавливается из высокопрочных синтетических каучуков. Такой материал нечувствителен к изменению внешней температуры, благодаря чему мембрана сохраняет свою работоспособность при отрицательных температурах и давлениях газа до 150…200 атмосфер.

Как выбрать бытовой пропановый редуктор

рабочее давление;
расход газа.

Образец паспорта на газовую плиту

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для справки:

1 кг ~ 1,9 л ~ 0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

1 bar-0.99 атм.

Правила установки и эксплуатации газового редуктора

Подключение через штуцер

Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Пример подключения пропанового редуктора в групповой баллонной установке

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

металлический или полимерный корпус;
присоединительный патрубок с накидной гайкой;
рабочий патрубок с резьбой;
фильтрующий узел;
две камеры, между которыми расположена мембрана;
клапан с седлом на штоке;
две пружины – задающая и возвратная;
манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

выполнять сварочные работы вблизи действующего газового оборудования;
проверять герметичность открытым огнем – зажигалкой или спичкой;
отогревать замерзшую арматуру открытым огнем;
устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
использовать манометры с неподходящими техническими характеристиками;
применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Регулировка ГБО 4 поколения

Четвертое поколение функционирует с помощью электроники, которая фиксирует нагрев двигателя, количество оборотов, посылает импульсы в редуктор, контролирует движение форсунок и работоспособность системы подачи топлива. Правильная настройка газобаллонного оборудования позволяет синхронизировать функционирование узлов топливной системы и не препятствовать работе бензинового ЭБУ (электронного блока управления).

Универсальных показателей настройки нет, поскольку на работу газовой системы оказывают влияние:

качество газа;
интенсивность потребления горючего;
эффективность фильтрации;
нагар на стенках труб.

Важно выставить правильные параметры ГБО. Сделать это самостоятельно без специальных знаний и навыков не представляется возможным. Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис

Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис.

В процессе настройки ГБО 4 поколения производятся следующие действия:

Регулировка исходящего редукторного давления производится, поскольку стандартный уровень в 1 атмосферу подходит не для каждого автомобиля. Поэтому корректировка осуществляется в индивидуальном порядке. Чтобы увеличить мощность двигателя на высокой скорости (от 150 км/ч), необходимо повысить давление на 0,1-0,3 атм. Параметризация топливной карты осуществляется вместе с калибровкой. Подходящие параметры определяются, исходя из качества горючей смеси. Низкокачественное топливо негативно сказывается на потреблении. Для форсунок подбираются жиклеры определенного диаметра. Плохо подогнанные детали могут функционировать неэффективно. Поплавок баллона настраивается под оптимальный уровень давления газа

Важно правильно подобрать место установки баллона. Как правило, его монтируют вместо запасного колеса в багажном отделении автомобиля

В большинстве случаев достаточно правильно настроить основные системные узлы. Полные правила корректировки ГБО могут состоять из 50-страничной инструкции.

Осмотр и сервис

Для того чтобы редуктор правильно работал длительное время, необходимо соблюдать несложные правила.

Они таковы:

Не реже одного раза в неделю требуется фиксировать показания манометра для контроля, так как упругость пружин со временем может падать, и тогда будет наблюдаться постоянное изменение давления в большую или меньшую сторону.
Не реже одного раза в три месяца с помощью мыльного раствора проверяют герметичность клапанов, прокладок и манометра в местах соединения с корпусом прибора.
С такой же периодичностью, как в предыдущем пункте, продувают предохранительный клапан, чтобы исключить его залипание. Для этого редуктор подключают к подаче сжатого воздуха, закрывают выходное отверстие и повышают давление газа до срабатывания защиты.
Запрещается проведение сервисных или ремонтных работ находящегося под давлением устройства во избежание разгерметизации, выпуска или воспламенения газа.
Не менее двух раз в год необходимо очищать клапан редуктора от засорений.
Перед включением осматривать прибор и манометр на повреждения.
