Как работает редуктор для баллона:
1 Прямой редуктор
Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.
После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.
Мембрана
Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.
Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.
По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.
Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.
2 Обратный редуктор
Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.
С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.
В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.
Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
Переделка на другое давление
Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь — использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.
Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.
Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.
Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.
Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.
Неисправности. Ремонт.
Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.
Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)
Вашему вниманию подборка материалов:
Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование
Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.

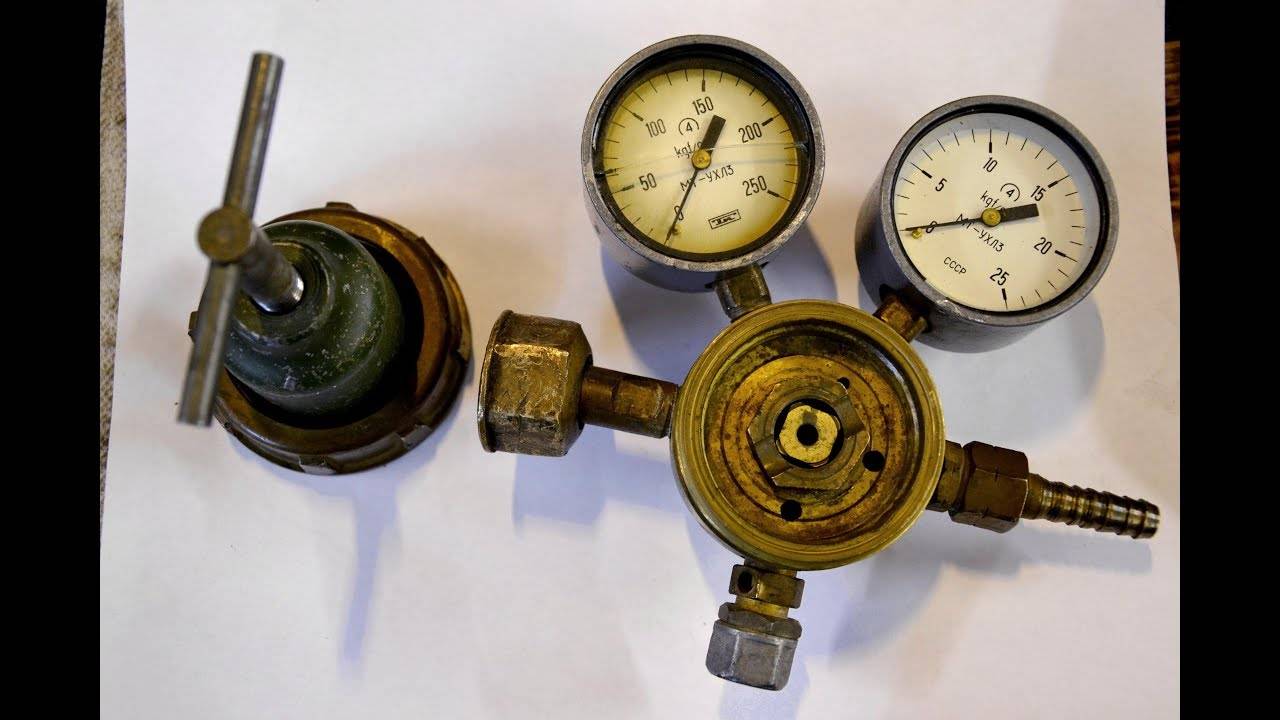

Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.
на картинке мембрана лежит нижней стороной кверху.
Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.
Мембрана — вид сверху.
Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры. Во-вторых, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера. В-третьих, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.
Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).
При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.
Признаки неисправности редуктора заднего моста Ваз 2107
Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:
- Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
- Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
- Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.
Убедиться в наличии или отсутствии проблемы моно так:
- Поставить машину, зафиксировав противооткатными башмаками.
- Поднять домкратом, вывесив задний мост.
- Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.
Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.
Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.
Гудит редуктор на газовом баллоне что делать
всем привет ! имею авто тойота камри 2015 год 2,5 литра. поставили мне гбо STAG GOFAST. редуктор АТ 09. все бы ни чего, все устраивает и расход и тяга не пропала, разницы не почувствовал, но задолбал гул редуктора гбо, засверлен вход газа поближе к впуску, поставил демпфер на редуктор, немного утих, вернее когда стоит авто на Р или N затихает, но только стоит включить R или D начинает рычать как мотоцикл, причем если газ в баке заканчивается гул становится невыносим. при переключении на бензу- тишина. Гуру газоболонного оборудования подскажите что делать, требовать замены редуктора или какой то косяк другой может быть?, наши установщики не знают в чем причина
АТ 09 на такие авто это вообще. грехи надо искупать потом. смотрите рукава газовые, к чему-то касаются: трубки кондера, трубки печки и т.д.
Причем уже не Tomasetto . А форсунки Валтек? Не удивлюсь. Над вашей машиной решили поиздеваться — это факт.
Можно и на Томасетто до 2000 об. ездить, а потом на бензин переходить. Эпидемия сейчас такая, ничего не поделаешь.
что за эпидемия такая? поставить дешевое , чтоб больше заработать при установке? Не искал я где дешевле ставят, по рекомендации приехал, на другие места установки презжал , так там ваще шиномонтажники ставят,
посоветуйте редуктор на какой заменить и форсунки?
на какие характеристики нужно обратить внимание. ?. Этот «суповой» набор — ГоФаст, Аляска, Валтек — и есть самый дешевый, но я его даже на Вазы не ставлю
Этот «суповой» набор — ГоФаст, Аляска, Валтек — и есть самый дешевый, но я его даже на Вазы не ставлю.
Есть в наличии редуктор EMER 260 квт и LOVATO SHP 260 квт. И почему к 300 лошадям надо редуктор, если мощность 2.5 мотора 180 лошадей?
Есть еще редуктор Ат13. Его стоит поставить? И еще есть STAG R 01 с красной крышкой. Вот теперь выбор между последних двух.чтоб не переносить редуктор в другое место
Вы обувь тоже впритык берете? А заявленные 300 — как правило меньше. Такой обычно делается выбор, что бы давление перед форсунками было максимально стабильным и при резком педалировании не просаживалось сильно — иначе можно бедную смесь в эти моменты ловить. Эммер я бы в вашем случае ставил.
У меня газ работает до 2500 оборотов. Потом на бензу переходит. Хватит тогда АТ 13? Чтоб не перетягивать заново топливопровод,то есть его можно поставить заместо ат 09
Ну это не должна быть ваша проблема. Мотор на 180, редуктор стоит на 140(заявленных) — поэтому и 2500. А ведь можно и до 5000!(правда на других форсунках). Клапан, если что, можно отдельно вынести.
я изначально говорил чтоб на газу обороты не превышали 2500, думал чтоб не горели выпускные клапана. если б не гул при работе на газу меня и это устроило. Решили с установщиками поменять на красный STAG R01, вроде 250 лошадей. а вот форсунки — стоит ставить высокоскоростные?
Не вздумай, придумал Стаг красный . Слушай и смотри внимательно что советовали !
То что про запас мощности редуктора- то я понял. Не понял по каким критериям стаг красный не канает?вроде там 250 лошадей.
Давай проще, я не знаю что в вашем регионе есть из редукторов, напиши весь список, что может предложить твоя газовая контора, а вот тогда и решим, что тебе ставить, а по Стагу — крайне не стабилен по давлению, после не большого пробега вообще по статистике на поддается регулировке, что называется ошибка на уровне зачатия .
Емер, ловато, и ат13, стаг уже не называю
Я бы поставил Emer, еще раз, это мое мнение .
разабрать сначала надо а потом будет ясно .вообщем tomasetа это хороший редуктор
Набиваем посты? Зачем разбирать? Все заменено уже на более мощней редуктор, и перенесен под аккум. Ездию в удовольствие.карту сам с недельку подстраивал. Идет один в один с бензиновой.
Устройства редуцирования давления газа
Необходимость использования редукторов обусловлена разницей давления газа в резервуарах, предназначенных для хранения и дозированной поставки газа к приборам, и рабочих параметров давления, требующегося этим приборам для выполнения обязанностей. При отборе горючего из замкнутой емкости давление газовой смеси требуется понизить в десяток и более раз.
Понижение давления сжиженной или сжатой газовой смести до рабочих характеристик – основная работа редукторов. Кроме того, они автоматически поддерживают давление газового потока в требующихся для нормального функционирования пределах. А еще защищают газовый резервуар от обратного удара, возможного при активизации пламени.
С помощью редукторов производится регулирование газового давления. Их можно настроить на поставку газовой среды с параметрами давления, приемлемыми буквально для любого типа бытового и промышленного оборудования. Несмотря на обширный список функций, конструктивно все виды устройств просты, да еще и работают по схожему принципу.
Виды газовых редукторов
Для того чтобы понять, отчего стал шуметь газовый баллон, нужно изучить его строение. Разберем, какие виды редукторов для регулировки и стабилизации давления газовых смесей используются в быту.
Классификация производится по следующим группирующим признакам:
- Принцип работы. Редукторы бывают прямого и обратного действия. Первые сокращают давление в самом резервуаре и перед патрубком, подключенным к газовому оборудованию. Вторые – сначала понижают давление в баллоне, затем на выходе из него.
- Назначение. Выделяют сетевые (С), баллонные (Б) и рамповые (Р) устройства. Сетевые монтируют на трубопроводы газоснабжения, рамповые – на баллонные установки, обеспечивающие поставку газообразного топлива в больших объемах. Для бытовых условий и разовых сварочных работ подходят баллонные модели.
- Тип редуцируемого газа. Стабилизирующие давление устройства устанавливают на все виды баллонов для газа. Чтобы точно подобрать необходимый редуктор, их окрашивают в цвета баллона. Для резервуаров с пропаном производят красные, для баллонов с кислородом голубые, для резервуаров с ацетиленом – белые.
- Схема регулирования. Установка рабочих параметров давления может производиться и корректироваться механическим способом, такие устройства бывают одноступенчатые (О) и двухступенчатые (Д). Редукторы с пневматическим выбором давления бывают только одноступенчатыми.
- Подключение. Редукторы производят для установки на баллоны с горючими и негорючими газами. К емкостям с кислородом устройства подключают накидными гайками с правой резьбой, к баллонам с пропан-бутановой смесью – гайками с левой резьбой. Ацетиленовый редуктор подключают с помощью хомута и упорного винта.
Давайте разберем и изучим конструкцию с принципом действия газовых редукторов, традиционно применяемых в быту для регулировки подачи газовой смеси к приборам.
Конструктивные особенности и принцип действия
Дачники и собственники небольших по площади частных домов для поставки газа в плиты, обогреватели и котлы отопления используют одну из самых распространенных в быту моделей газового редуктора: НЗГА РДСГ-1-1.2, получившей народное название «лягушка», или ее аналоги.
Неисправности и ремонт газового редуктора. Перевод на другое давление и тип газа. (10+)
Газовый редуктор. Устройство. Принцип действия. Самостоятельный ремонт, настройка — Неисправности, ремонт, настройка
Защита от избыточного давления
Соблюдение норм безопасности – одна из главных составляющих работы системы газоснабжения. Превышение показателей давления в несколько раз выше номинального может создать аварийную ситуацию с любыми возможными последствиями. С целью предотвращения аварии некоторые модели оснащаются дополнительным клапаном безопасности, который сбрасывает излишек газа в случае превышения номинальных показателей в 2,5-3 раза.
При организации газификации на базе групповой баллонной установки желательно каждую единицу оснастить подобным устройством. Более подробно о принципе работы и соблюдении техники безопасности в системе автономного газоснабжения читайте в статье: автономная газификация – газовые баллонные установки.
Так подключен редуктор в баллонной установке
Причины непонятного шума в трубе
Довольно часто жители многоэтажных домов жалуются на нетипичные звуки, исходящие из газопроводной трубы на кухне.
Независимо от периодичности пользования газовой плитой, звук может усиливаться до монотонного гудения, или же постепенно снижаться до ощутимой вибрации.
При появлении подозрительного шума внутри газового трубопровода необходимо вызвать профильного мастера, но никак не стоит самостоятельно раскручивать трубы
Зачастую, такие проявления обуславливаются сильным давлением газа внутри трубопровода, однако нередко причины шума и вибрации газовой трубы могут заключаться в следующем:
- в процессе подачи газа наблюдаются сильные перепады давления внутри трубы, что сопровождается характерным гудением;
- кто-то из соседей установил какой-нибудь прибор (вытяжка или холодильник), соприкасающийся с газовой трубой, которая, в свою очередь, проводит вибрацию от устройства по всему трубопроводу;
- газовая труба недостаточно хорошо закреплена, из-за чего каждое включение газа может сопровождаться назойливым шумом или вибрациями;
- характерный свистящий звук в сопровождении яркого запаха газа может говорить о его утечке, что требует срочного вызова аварийной службы;
- вместе с газом подается слишком много воздуха, из-за чего может появиться незначительное гудение в газовой трубе;
- загрязнение сопла форсунки препятствует нормальному сгоранию газа, что сопровождается громким гудением.
Если газовая труба в квартире гудит временно, и не сопровождается никакими другими признаками, то причина заключается в колебании газового давления. Транспортировка газа производится по магистральному трубопроводу именно благодаря перепадам давления, поэтому по мере увеличения расстояния поставки газа появляется необходимость в повышении давления.
Процедура проводится в целях компенсации потерь, возникающих в процессе транспортировки больших объемов газа. При увеличении давления уменьшается объем и повышается плотность природного газа, который, доходя до потребителя, становится причиной появления заметного гудения и вибрации внутри трубопровода.
Устройства редуцирования давления газа
Необходимость использования редукторов обусловлена разницей давления газа в резервуарах, предназначенных для хранения и дозированной поставки газа к приборам, и рабочих параметров давления, требующегося этим приборам для выполнения обязанностей. При отборе горючего из замкнутой емкости давление газовой смеси требуется понизить в десяток и более раз.
Понижение давления сжиженной или сжатой газовой смести до рабочих характеристик – основная работа редукторов. Кроме того, они автоматически поддерживают давление газового потока в требующихся для нормального функционирования пределах. А еще защищают газовый резервуар от обратного удара, возможного при активизации пламени.
С помощью редукторов производится регулирование газового давления. Их можно настроить на поставку газовой среды с параметрами давления, приемлемыми буквально для любого типа бытового и промышленного оборудования. Несмотря на обширный список функций, конструктивно все виды устройств просты, да еще и работают по схожему принципу.
Виды газовых редукторов
Для того чтобы понять, отчего стал шуметь газовый баллон, нужно изучить его строение. Разберем, какие виды редукторов для регулировки и стабилизации давления газовых смесей используются в быту.
Классификация производится по следующим группирующим признакам:
- Принцип работы. Редукторы бывают прямого и обратного действия. Первые сокращают давление в самом резервуаре и перед патрубком, подключенным к газовому оборудованию. Вторые – сначала понижают давление в баллоне, затем на выходе из него.
- Назначение. Выделяют сетевые (С), баллонные (Б) и рамповые (Р) устройства. Сетевые монтируют на трубопроводы газоснабжения, рамповые – на баллонные установки, обеспечивающие поставку газообразного топлива в больших объемах. Для бытовых условий и разовых сварочных работ подходят баллонные модели.
- Тип редуцируемого газа. Стабилизирующие давление устройства устанавливают на все виды баллонов для газа. Чтобы точно подобрать необходимый редуктор, их окрашивают в цвета баллона. Для резервуаров с пропаном производят красные, для баллонов с кислородом голубые, для резервуаров с ацетиленом – белые.
- Схема регулирования. Установка рабочих параметров давления может производиться и корректироваться механическим способом, такие устройства бывают одноступенчатые (О) и двухступенчатые (Д). Редукторы с пневматическим выбором давления бывают только одноступенчатыми.
- Подключение. Редукторы производят для установки на баллоны с горючими и негорючими газами. К емкостям с кислородом устройства подключают накидными гайками с правой резьбой, к баллонам с пропан-бутановой смесью – гайками с левой резьбой. Ацетиленовый редуктор подключают с помощью хомута и упорного винта.
Давайте разберем и изучим конструкцию с принципом действия газовых редукторов, традиционно применяемых в быту для регулировки подачи газовой смеси к приборам.
Конструктивные особенности и принцип действия
Дачники и собственники небольших по площади частных домов для поставки газа в плиты, обогреватели и котлы отопления используют одну из самых распространенных в быту моделей газового редуктора: НЗГА РДСГ-1-1.2, получившей народное название «лягушка», или ее аналоги.
Неисправности и ремонт газового редуктора. Перевод на другое давление и тип газа. (10+)
Газовый редуктор. Устройство. Принцип действия. Самостоятельный ремонт, настройка — Неисправности, ремонт, настройка
Каковы наиболее частые поломки регулятора?
Их можно определить с помощью следующих признаков:
- давление до и после арматуры одинаково или постепенно растет;
- невозможность регулировки оборудования;
- малая пропускная способность сети – плохой напор воды;
- присутствие постороннего шума;
- наличие течи устройства.
В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.
Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.
Что собой представляет пропановый редуктор
Устройство всех пропановых редукторов весьма схоже. Все они имеют:
- Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
- Входной патрубок для подключения к баллону.
- Выходной патрубок для соединения с потребителем.
- Камеры высокого и низкого давления.
- Гибкая мембрана.
- Клапан и шток.
- Возвратная пружина.
- Рабочая пружина.
В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.
Что понадобится для подключения
- Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.
- Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
- Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.
- Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
- Инструмент – обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
- В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.
- Мыльный раствор.
Принцип работы редуктора
Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.
Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав горелки для кровельных работ, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.
При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.
Общие правила выбора баллонного редуктора
Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:
Классификация редукторов для газовых баллонов
- необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
- четко сформулировать следующие требования к устройству:
- Назначение.
- Рабочее давление.
- Необходимость регулировки.
- Максимальный объем.
- Способ присоединения к газовому баллону и к рабочему устройству.
- Доступность обслуживания и ремонта.
- Отведенный бюджет.
- Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
- Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.
Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.
